Станок пила по дереву своими руками

Монтаж направляющих полотна

На следующем этапе необходимо закрепить направляющие ленточной пилы под углом 90 градусов. Это предотвратит получение неровных и неправильных заготовок с кривыми концами или дефектами.

Наиболее простым решением является прикручивание к брусу 3 подшипников: 1 фиксирует плоскую сторону, а остальные предназначены для крепления ленты по бокам.

Важным этапом монтажной работы ленточной пилы своими руками является выравнивание направляющих по отношению точки фиксации опоры. В противном случае даже маленькие отклонения приведут к большим дефектам и деформациям.

В качестве альтернативы для 2 подшипников можно использовать ограничители из дерева. Еще следует закрепить ряд направляющих под столом

Важно крепить их таким образом, чтобы они размещались поближе к заготовке, а еще лучше — на дистанции 3-4 см от бревна

При желании работать с разными по толщине материалами рекомендуется предусмотреть возможность регулировки высоты направляющих.

Производители

Особое внимание стоит уделить производителю оборудования. Ленточная пила, как и любой станок, используемый в деревообработке, должна отличаться качеством и надежностью, не стоит гнаться за временной выгодой, лучше сразу купить хорошее устройство

Производителей с именем не так и много.

1. Arntz (Германия). Один из мировых лидеров в производстве оборудования для деревообработки. Пилы данного производителя отличаются высоким качеством, но относятся к устройствам высшего ценового сегмента.
2. Lenox (США). Популярная американская компания, выпускающая качественные станки. Отличительная особенность продукции – фирменное покрытие режущих кромок, гарантирующее долговечность и низкую стоимость эксплуатации.
3. Wikus (Германия). Отличное немецкое качество плюс широкий ассортимент. В каталоге продукции каждый выберет себе станок, полностью отвечающий его пожеланиям.
4. Forezienne (Франция). Фирма предлагает широкий ассортимент пил и другого оборудования для деревообработки. Режущий инструмент данного производителя характеризуется отличным качеством и высокой надежностью.
5. Lennartz (Германия). Компания специализируется на изготовлении ленточных пил различного предназначения, предлагает как небольшие бытовые станки, так и оборудование для лесопилок.
6. Doall (США). Небольшая фирма, которая сумела хорошо зарекомендовать себя на рынке деревообрабатывающего оборудования. Предлагает широкий ассортимент пил, запасных частей и приспособлений к ним.

Широкий ассортимент ленточных пил предлагают китайские производители. Эти устройства выгодно отличаются низкой ценой, но далеко не всегда могут похвастаться высоким качеством.

Какие материалы и инструменты потребуются для изготовления пилы

Набор инструментов и расходных материалов для создания ленточной пилы своими руками в домашних условиях может различаться в зависимости от особенностей выбранной конструкции. Но, как правило, в обязательном порядке для сооружения станка требуются:

• доски или листы фанеры для каркаса;
• подшипники;
• мотор — электрический или бензиновый;
• металлические уголки;
• металлическое режущее полотно — самодельное или покупное;
• саморезы и болты с гайками;
• резина от велосипедной камеры;
• деревянные бруски и рейки, они нужны для опорной рамы конструкции;
• втулки;
• ремень для передачи вращательного момента;
• стальной прут, который послужит валом для шкивов;
• стальной лист или кусок текстолита;
• лак или краска, они нужны на заключительном этапе создания станка.

Также при изготовлении ленточной пилы своими руками потребуется использовать следующие инструменты:

• болгарку;
• шуруповерт;
• плоскогубцы;
• гаечные ключи — размеры подбираются в соответствии с болтами;
• электролобзик;
• отвертки;
• молоток.

Совет! При выборе досок для стола и рамы ленточной пилы лучше брать заготовки из твердых пород с толщиной не меньше 2 см.

Выбор ленточного полотна

При желании изготовить пильное полотно для ленточного станка можно своими руками из инструментальной стали У8 или У10. Материал должен быть прочным, но гибким, с толщиной 0,4-0,8 мм для распила древесины твердых пород. При самостоятельном создании полотна понадобится с помощью болгарки вырезать в металле зубья, развести их и заточить, а потом спаять газовой горелкой ленту в сплошное кольцо и зашлифовать шов.

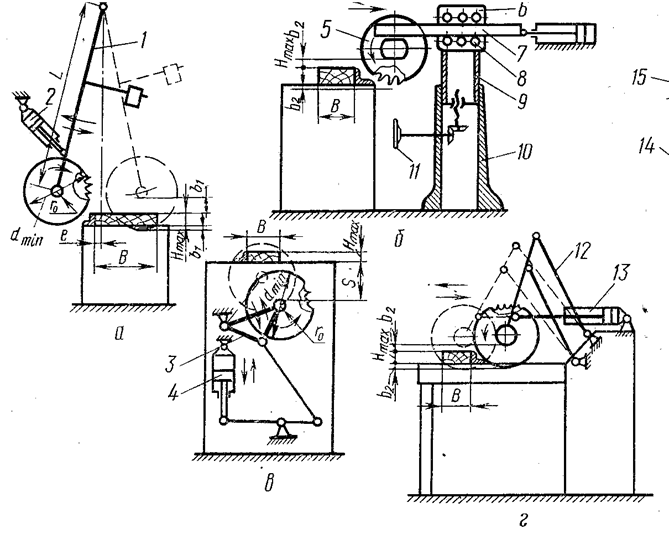

Чертежи для самодельной пилорамы

После подбора материалов и инструментов приступают к проектированию. Для начала необходимо выбрать конструкцию подходящих размеров, провести расчеты и разработать чертеж пилорамы своими руками.

При расчетах для конструкции определяют общее число уголков, металлических труб. Необходимо также рассчитать отрезок между рельсами. Для этого прибавляют к самому большому диаметру древесины 0,5 см с обеих сторон.

Также нужно запасти расстояние для поперечных установок между рельсами. Их крепят через каждый метр конструкции. Опору для пилорамы размещают на высоту 0,3 м.

С помощью токарного станка изготавливают ролики, винты, подшипники. Перед этим необходимо сделать чертеж данных деталей.

Стоимость конструкции рассчитывается индивидуально, исходя из наличия некоторых деталей, проектирования.

К изготовлению самодельной пилорамы нужно подходить ответственно. От того, насколько качественно сделано устройство, зависит долговечность и надежность работ за станком.

Конструкцию рекомендуется делать на опорной бетонной плите. Процесс ее изготовления схож с обустройством малозаглубленного фундамента. Для ее создания необходим песок и гравий толщиной до 20 см. Диаметр изделия составляет 15 мм. В таком случае плита будет крепко держать всю конструкцию.

Вырезание шкивов и крепление их на опоры

Механизм натяжения ленточной пилы и шкивы сваривают с применением специального оборудования. Диаметр последних бывает произвольным, но чем он больше — тем дольше пила сможет прослужить без поломок

Однако важно следить за размерами полотен, выбирая соотношение 1/1000 по отношению к диаметрам шкива. Деталь длиной 40 см должна обладать диаметром в 4 мм. Но если соблюдать правила использования, можно будет применять даже узкий шкив для полотен в 6 мм

Но если соблюдать правила использования, можно будет применять даже узкий шкив для полотен в 6 мм.

При составлении параметров диаметра необходимо учитывать такие принципы:

• Для начала нужно рассчитать длину окружности шкива, используя следующий алгоритм: Д=3,14* диаметр шкива.
• Средняя скорость движения режущего диска не должна превышать 30 м/с.
• На следующем этапе необходимо определить число оборотов — оно составляет 0=30 м/с.
• Дальше понадобится вычислить соотношение оборотов мотора по отношению к вращениям шкива привода.
• Развод зубьев выбирается индивидуально в зависимости от назначения и сферы применения пилы.

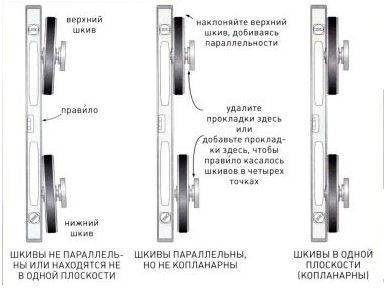

Чтобы ленточная пила самостоятельно размещалась в центре и не спадала, кромку делают выпуклой, придерживаясь угла в 5-10°.

На шкиве привода с ремнем рекомендуется оставлять небольшую канавку, где будет находиться ремень. Сам шкив обтягивается резиной с велосипеда или автомобильных колес.

Выбранный диаметр должен на 1-2 размера быть меньше диаметра шкива, что исключит вероятность соскальзывания полотна. Верхний элемент фиксируется на подвижном блоке и перемещается в горизонтальной позиции, гарантируя нормальную степень натяжения режущей кромки. Для этого используется механизм натяжения ленточной пилы, в качестве которого может применяться брус под блоком, к которому присоединена пружина. Когда специалист нажимает на рычаг, конструкция автоматически поднимает блок со шкивом, натягивая пилу.

Еще на этом этапе сборки своими руками необходимо позаботиться о способе фиксации рычага в выбранном положении. Подобную задачу лучше решить с помощью болтов, которые находятся на разных уровнях. Посредством пружины будет обеспечиваться оптимальная степень давления, поглощающая напряжение.

В нижнем блоке закреплено 2 шкива: ведомый и ведущий. Главное — убедиться, что они достаточно сбалансированы, а вероятность появления «восьмерок» во время вращения исключена.

Чтобы закрепить верхний шкив своими руками, лучше задействовать самоцентрирующийся подшипник. Он обеспечивает возможность быстрого снятия и повторного монтажа колес. При этом сами колеса должны фиксироваться с максимальной прочностью, в противном случае подшипники начнут расшатываться.

Сборка рабочего стола

Создавая ленточный станок для развода древесины своими руками, нужно обращать внимание на его размеры. Комфортная высота ленточной пилы выбирается в зависимости от особенностей постройки и человека

Главное, чтобы нижний и приводной шкив, силовой агрегат и большое количество стружки нормально помещались в свободном пространстве. Саму форму выбирают любую, но большинство пользователей останавливается на варианте закрытой тумбы, которая становится естественным контейнером для опилок.

Столешницу устанавливают на нижней опоре. Если ее высота небольшая, понадобится создать подставку под всю конструкцию.

Параметры ленточных пил

В зависимости от типа изготовления, ленточная пила может служить для обработки следующих материалов:

• дерево;
• синтетика;
• металл.

Металл обладает высокой прочностью, а потому необходимо использовать усиленную сталь для резки. При использовании стандартных пилок, зубья будут деформироваться очень быстро. Поэтому нужно заранее подготовиться к работе, учитывая тип материала.

Размер и шаг зубьев полотна

Для выбора резца, необходимо отталкиваться от размеров созданного станка. А также есть полезные рекомендации, которых стоит придерживаться:

• Для продольного пропила используют широкие полотна, в результате выходит качественный и ровный срез.
• Если предстоит обрабатывать тонкую заготовку, нужно использовать очень узкое лезвие.
• При необходимости контурной и фигурной резки, подбирают режущие элементы в диапазоне ширины от 14 до 88 мм. Предпочтительный размер — 35-40 мм.

На финальный результат обработки будет влиять и шаг зубьев:

• Крупная постановка подходит для обработки тонких листовых материалов.
• Чем «гуще» постановка зубьев, тем больше должно быть полотно.
• Средний вариант можно использовать при обработке синтетических материалов, чтобы не забивать резец отходами.

Но и этого недостаточно для правильного подбора лезвия

Важно обращать внимание на заточку и расположение зубчиков

Расположение зубьев и заточка

Шаг зубьев влияет на финальную обработку. Выбор необходимо совершать в зависимости от твердости древесины:

• WM-полотна подходят для твёрдых и мягких пород древесины.
• АV — для работы с твердой древесиной, или мерзлым деревом.
• NV — для фигурного распила.
• NU — для мягких пород.

Также необходимо обращать внимание на заточку зубьев. Режущая кромка должна быть очень острой и ровной

Схема зубьев

Рекомендации по установке роликового узла для станка

Самодельный ленточнопильный станок по дереву будет работать правильно и без сбоев при использовании каленых роликов. Узел, в состав которого они входят, лучше всего сделать самостоятельно. В таком случае можно быть уверенным в его надежности, чего не скажешь о готовом механизме. Конструкция данного узла имеет следующие особенности:

• в состав механизма входит три подшипника. Два из них марки 202, третий – немного больше;
• вал и ролики вытачивается с учетом использования пил разной ширины. При необходимости между подшипниками устанавливают шайбу;
• вал входит в две трубки, установленные одна в другую, с незначительным смещением оси;
• роликовый узел устанавливают на самодельный станок с возможностью регулировки по высоте или смещения в стороны.

Как правильно заточить ленточную пилу

Сразу отметим, что если опыта и навыков выполнения таких работ нет, доверить заточку пил лучше профессионалам. Нарушение геометрии зубьев режущей кромки, появление окалины на металле или неправильная разводка заметно сокращают срок службы полотна.

Решив заточить ленточную пилу своими руками, нелишним будет предварительно ознакомиться с ключевыми определениями, знание которых может потребоваться в процессе работы. Итак, для правильного формирования режущей кромки потребуется:

• разводка – отклонение зубьев от плоскости основного полотна пилы;
• высота зубьев – расстояние между верхней точкой и основанием;
• шаг – расстояние между зубьями, обычно варьируется в пределах 19-25 мм.
• угол заточки – зависит от целевого предназначения инструмента; например, рекомендуемый угол заточки столярных пил составляет 35°, делительных – 18-22, предназначенных для распиловки бруса – не более 15°.

Угол заточки определяется производителем, поэтому при самостоятельной правке пилы рекомендуется придерживаться этих параметров.

Приведём детальную инструкцию, которая поможет правильно заточить замкнутую пилу, не прибегая к услугам специалистов.

Разводка

Развод ленточных пил по дереву – это первый этап восстановления профиля режущей кромки. В процессе эксплуатации расположение зубьев может изменяться, поэтому пока не достигнута правильная геометрия, затачивать пильную часть не имеет смысла.

Существует 3 способа развести пилу:

• классический – зубья попеременно отклоняются в правую и левую сторону;
• зачищающий – 1-й и 2-й зубья отклоняются в разные стороны, третий остаётся ровным. Такой профиль создаётся для распиловки твёрдых материалов;
• волнистый – наиболее сложный вариант, напоминающий по форме волну. Здесь каждому зубу придаётся индивидуальная форма, и такой тип разводки обычно выполняется только в специализированных мастерских.

Нужно отметить, что при разводке огибается не весь зуб, а примерно 2/3 верхней части. Процедура выполняется на специальном станке для разводки ленточных пил. Стоимость такого инструмента довольно высока, потому его покупают, если требуется налаживать несколько инструментов. Его наличие может стать основой бизнеса по заточке.

Разумеется, с первого раза правильно все сделать даже на разводном станке может не получиться, поэтому как минимум геометрия профиля должна остаться такой же, как до начала выполнения работ.

Заточка

Это основной этап правки режущей кромки, который может выполняться двумя способами.

Полнопрофильная заточка пил выполняется эльборовым кругом, установленным в специальном точильном станке.

Это полностью автоматизированная операция, которой пользуются профессионалы. Работой станка для заточки ленточных пил по дереву управляет электроника, и заточной круг за один проход обрабатывает всю ленту. Недостаток такого способа заключается в том, что эльборовый круг подбирается индивидуально к профилю пилы, поэтому для правки разных инструментов заточной элемент должен присутствовать в ассортименте.

Заточка зубьев выполняется вручную или на специализированном оборудовании.

В первом случае можно восстановить остроту зубьев в кратчайшие сроки, но работа требует определённых навыков. Во втором – кропотливый труд: 4-5 движений по грани каждого зуба.

Для автоматической заточки используются алмазные, эльборовые и корундовые круги

Важно понимать, что при выполнении этой процедуры зубьям придаётся только острота, созданная после разводки полотна геометрия должна остаться неизменной

Это интересно: Стеклянные межкомнатные двери из матового стекла: рассматриваем развернуто

Конструкция

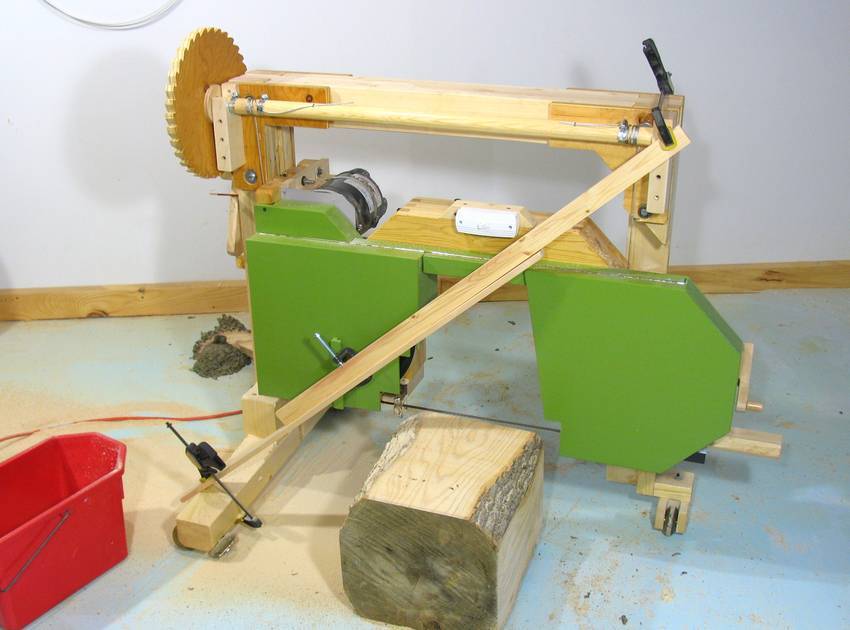

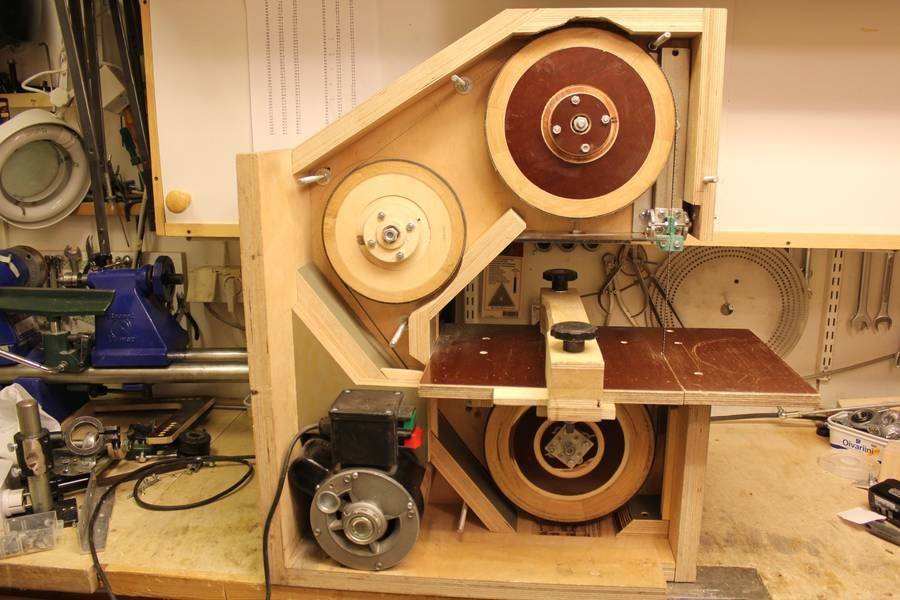

За основу приведенного здесь проекта взята разработка Матиаса Вандела – канадского изобретателя, который собрал свою пилу в основном из дерева. Можно подумать, что для такого инструмента лучше использовать металл, но все не совсем так.

Ленточная пила-станок такой сборки демонстрирует неплохие показатели, вполне сравнимые с покупными моделями. К тому же легкозаменяемый материал позволяет мгновенно проводить текущий ремонт. Забота же о заменяемых деталях отойдет на второй план.

Также важно помнить о том, что многое будет зависеть от выбранного двигателя (лучше использовать уже готовый), пилы для ленточных станков и заготовок

Как сделать ленточный станок

Подобно множеству других станков пилу необязательно покупать. Имея навыки работы с материалом и желание, можно смело приступать к изготовлению ленточного станка по дереву. Качественно выполненный, по своим характеристикам он может сравниться с заводским оборудованием, а кое в чем даже превзойти его.

Прежде всего, стоит определиться с компоновкой основных узлов и агрегатов, для этого можно подыскать чертеж или сделать свой уникальный проект

Создавая свою пилу, важно учитывать параметры ленты, которую придется покупать в магазине. Ее точно не удастся изготовить самостоятельно

Станина самодельного станка

Основа любого станка (ленточная пила не исключение) – станина. Это рама, на которую крепятся узлы и агрегаты, она собирает составные части в единое устройство.

Лучшим материалом для станины вертикального ленточнопильного станка по дереву является сталь. Подойдет массивный угольник, можно использовать профильную толстостенную трубу квадратного сечения. Для сборки деталей используется сварка.

Станину самодельного станка можно изготовить и из дерева. Сразу стоит оговориться, использовать листовые материалы (ДСП, фанеру и прочие) для станины не стоит. Стойки можно сделать из бруса сечением 80 х 80 мм или изготовить коробчатую конструкцию из доски, толщиной от 20 мм. Деревянный каркас в местах стыковки проклеивают, для усиления используют металлические уголки на шурупах.

Неважно, какой материал используется для изготовления станины, она должна быть устойчивой, прочной, при этом гибкой. Она должна компенсировать колебания, вызванные вращением шкивов и перемещением режущего полотна

Шкивы и опоры для них

Важнейшей составляющей ленточной пилы являются шкивы. На нижний передается вращение от электродвигателя. Лучший способ для этого, обеспечивающий возможность изменения скорости и безопасность, – клиноременная передача. Верхний шкив является ведомым. Помимо того что он поддерживает режущий инструмент, он обеспечивает его натяжение.

Для изготовления шкивов самодельного станка подойдет многослойная фанера. Из нее вырезают несколько одинаковых заготовок (общая толщина пакета должна быть не менее 30 мм). В центре каждой заготовки делают отверстие для подшипника.

После склейки пакет дополнительно обрабатывают с целью получения гладкой поверхности. Сам шкив можно облегчить, прорезав в нем несколько симметричных круглых окон.

Подшипник устанавливается в металлический фланец, который фиксируется болтами. Ось подшипникового узла должна быть точно перпендикулярна плоскости диска, в противном случае шкив расшатает, что может стать причиной серьезной поломки.

Чтобы полотно не проскальзывало, рабочую поверхность дисков обрабатывают до бочкообразного профиля и оклеивают тонкой резиной (подойдет старая камера от велосипеда).

Столешница

Материалом для столешницы может послужить многослойная фанера, оклеенная текстолитом или другим прочным пластиком. Если есть возможность, можно использовать металлический лист. В любом случае ее поверхность должна быть устойчивой к появлению заусениц и обеспечивать хорошее скольжение обрабатываемой заготовки.

На столешнице обязательно сделать боковой упор. Он должен быть съемным и надежно фиксироваться в любом положении. Это позволит значительно облегчить обработку однотипных заготовок и обеспечит точность среза. В качестве упора можно использовать угольник подходящего размера или изготовить простую конструкцию из нескольких роликов.

Направляющие

Работа ленточной пилы основана на том, что, вращаясь на дисках, полотно осуществляет поступательное движение, вгрызаясь зубьями в заготовку. Из-за большой длины и сложной геометрии в ходе движения полотно будет дребезжать. Чтобы обеспечить точный распил, необходимо свести дрожание ленты к минимуму. Для этого станок дополняют направляющими.

Простейшие направляющие, которые можно изготовить в домашних условиях, – два подшипника, в промежутке между ними укладывается лента. Подшипники крепят к станине на болтах. Чтобы сохранить возможность использования ленты разной толщины, расстояние между ними должно регулироваться.

Сфера применения самодельной циркулярной пилы

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания

Процесс изготовления может реализовываться двумя способами:

• набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
• составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

Схема изготовления циркулярки своими руками

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Самостоятельное соединение деталей

После тщательного подготовительного процесса приступают к сборке устройства

При этом важно не торопиться и хорошо проверять качество соединений деталей

Начинается сборка самодельной ленточной пилорами с изготовления стола с тумбой. На этом столе и будет расположен механизм. Для его сборки понадобятся деревянные бруски, мебельный щит. Заранее просчитывается удобная высота стола, диаметр шкивов. Стол должен быть удобным и вмещать в себя шкивы и двигатель.

На столе должны помещаться необходимые инструменты и быть место для собирания стружки. Желательно сразу продумать поддон для отходов. Чистка пилы будет проще и удобнее.

Если готовых нет, то нужно изготовить самодельные шкивы. Их можно вырезать из фанеры. Затем заготовки шлифуются, покрываются эпоксидной смолой. По центру шкива высверливается отверстие для роликовых подшипников. Сам подшипник для устойчивости закрепляют в муфте из текстолита. После этого колеса оклеиваются ленточной резиной. Диаметр шкивов допускается произвольный. Тем не менее чем больше диаметр шкива, тем дольше срок службы пилы.

Полотно зависит от размера шкива. Очень хорошим соотношением считается 1/1000 полотна пилы к диаметру шкива. Другими словами, если имеется шкив с диаметром в сорок сантиметров, то подойдет четырехмиллиметровая лента. Когда устанавливается шкив, необходимо проследить, чтобы вал подшипника был перпендикулярным. Даже при небольшом отклонении будет наблюдаться биение колеса, в результате чего лента будет соскакивать.

Следующий этап — это сборка опорной рамы. На ней будет крепиться все устройство. Рама делается из углового швеллера и может иметь С-образную форму. Эта форма замечательно удерживает ленту. На швеллер надевается металлическая ось. Рама или станина — это самая важная часть конструкции.

На оси при помощи втулок насаживаются шкивы. После чего, добиваются их баланса. Против вибрации ленты используют демпфер. Присоединяют к двигателю подвижные детали. Надо иметь в виду, что средняя скорость вращения ленточной пилы составляет от 700 до 900 оборотов в минуту. Этот параметр необходимо учитывать, когда рассчитывается диаметр приводных шкивов.

На двигатель лучше всего одеть защитный кожух. Он защитит приводной механизм от попадания мелкой пыли и стружек.

Для удобства подачи обрабатываемого материала крепят металлические уголки. Они создают направляющий механизм.

Деревянные части надо астроганить, покрасить или покрыть лаком. С одной стороны, это эстетично и удлиняет срок службы изделия, а с другой — защищает руки работающего от заноз из необработанного дерева. Перед покраской древесина зачищается мелкой шкуркой и обрабатывается жидкостями, предотвращающими гниение дерева.

Настройка, проверка и заточка

Перед началом работы обязательно надо проверить и настроить аппарат. Необходимо убедиться, что лента образует прямой угол. Малейшее отклонение может привести к поломке машины и даже нанести травму. С помощью ведомого шкива натягивают ленту. Добиваются максимального натяжения резательной ленты.

Заточка ленточных полотен несложна и доступна. Технология проверена многими мастерами. Необходим специальный станок и немного терпения. Сначала производят первоначальную заточку, то есть восстанавливают симметрию, выравнивают зубья пилы, удаляют небольшие трещины на кромках. Затем очищают пилу от пыли и металлических опилок и производят разводку, восстанавливая задний и передний углы.

Завершающим действием является финальная заточка. Именно она придает зубьям необходимую остроту и устраняет различные искажения.

Применение ленточной пилы

После окончания работ по изготовлению ленточной пилы необходимо научиться правильно с ней обращаться. Стоит соблюдать технику безопасности. При определенных обстоятельствах режущее полотно может просто лопнуть. Чтобы находиться возле работающего аппарата, необходимо быть полностью уверенным в надежности крепления.

Необходимо строго соблюдать такие правила эксплуатации ленточной пилы:

1. при большом размере обрабатываемой заготовки стоит установить на станок пилу с крупными зубьями;
2. лучше использовать режущие ленты универсального типа. Так пропадет необходимость смены полотна при обрабатывании различных материалов;
3. до сборки станка стоит выбрать место, в котором он будет располагаться. В этом случае учитывается наличие проводки и размер комнаты. Обязательно, чтобы помещение имело хорошую вентиляцию;
4. перед началом работ необходимо натянуть ленту для резки. Иначе ленточная пила не будет правильно работать и станет угрозой для здоровья человека;
5. станок должен выключаться после 2 часов работы. Далее режущая лента обязательно снимается и сутки не используется;
6. после окончания работ аппарат необходимо хорошо смазывать. Стоит подобрать для станка наиболее подходящее масло;
7. необходимо каждый день проверять правильный развод режущих зубьев.

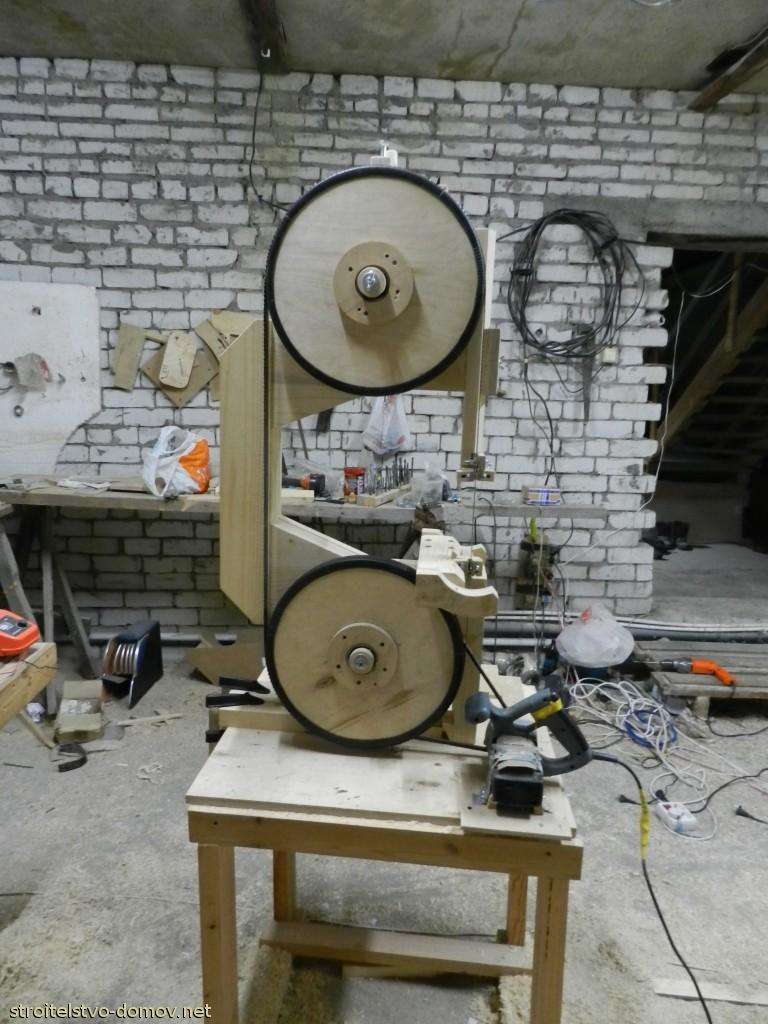

Ленточная пила своими руками

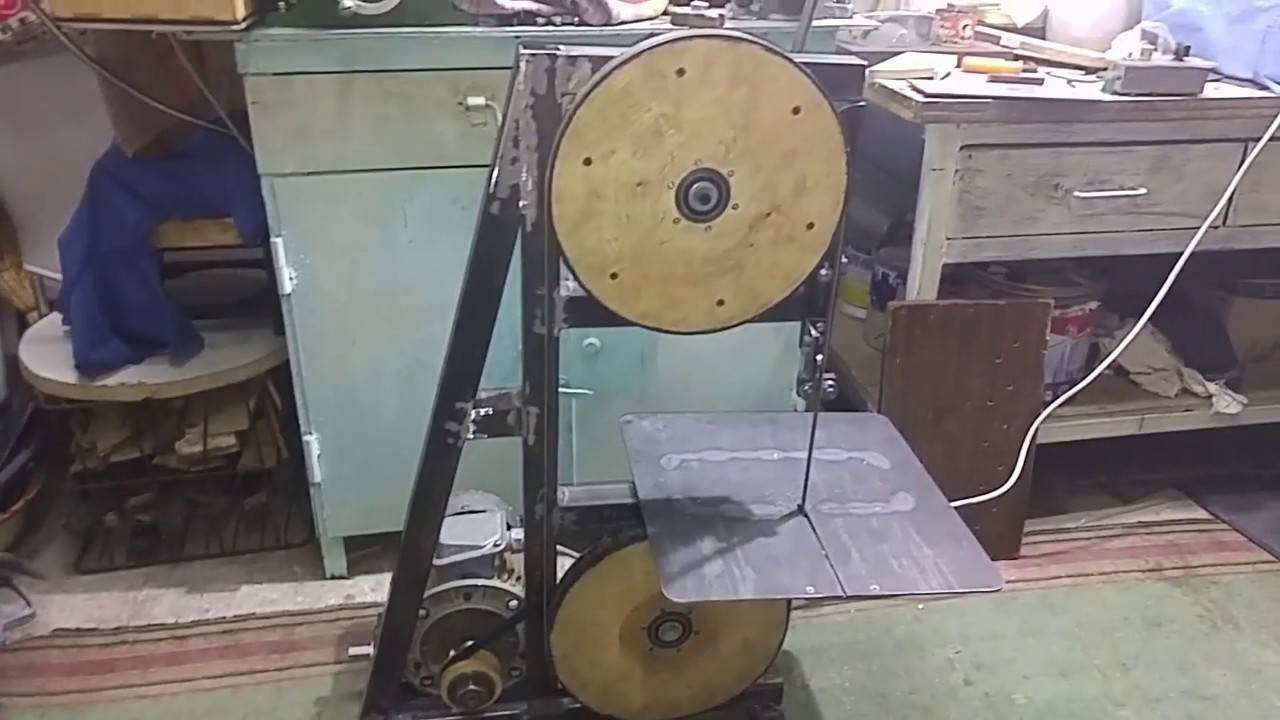

Ленточный станок выполненный из дерева

Изготовление станины

Несущая штанга — швеллер № 8, который приваривается к станине или прикручивается болтами. Он должен быть строго вертикальным и закреплен не менее чем в двух точках по длине, чтобы исключить угрозу отклонения. При закусывании пилы, например (что иногда случается) или пилении материала больших размеров нагрузки возникают довольно большие.

В рабочей площадке делаем пропил под пилу

На станине расположен горизонтальный рабочий стол с пропилами для движения ленты, линейкой, упором, зажимами и прочими приспособлениями для подачи и удержания заготовок. Высота стола от нижних упоров — 0,7-0,9 метра. Высота штанги над столом — 0,6-0,8 м.

В нижней части станины устанавливается асинхронный электродвигатель с конденсаторами запуска, соединенный ременной передачей с приводным шкивом изменяемого диаметра. При необходимости изменить скорость резания, клиновидный ремень просто перебрасывается на другой диаметр. Натяжение ремня обеспечивается пружинным натяжным механизмом.

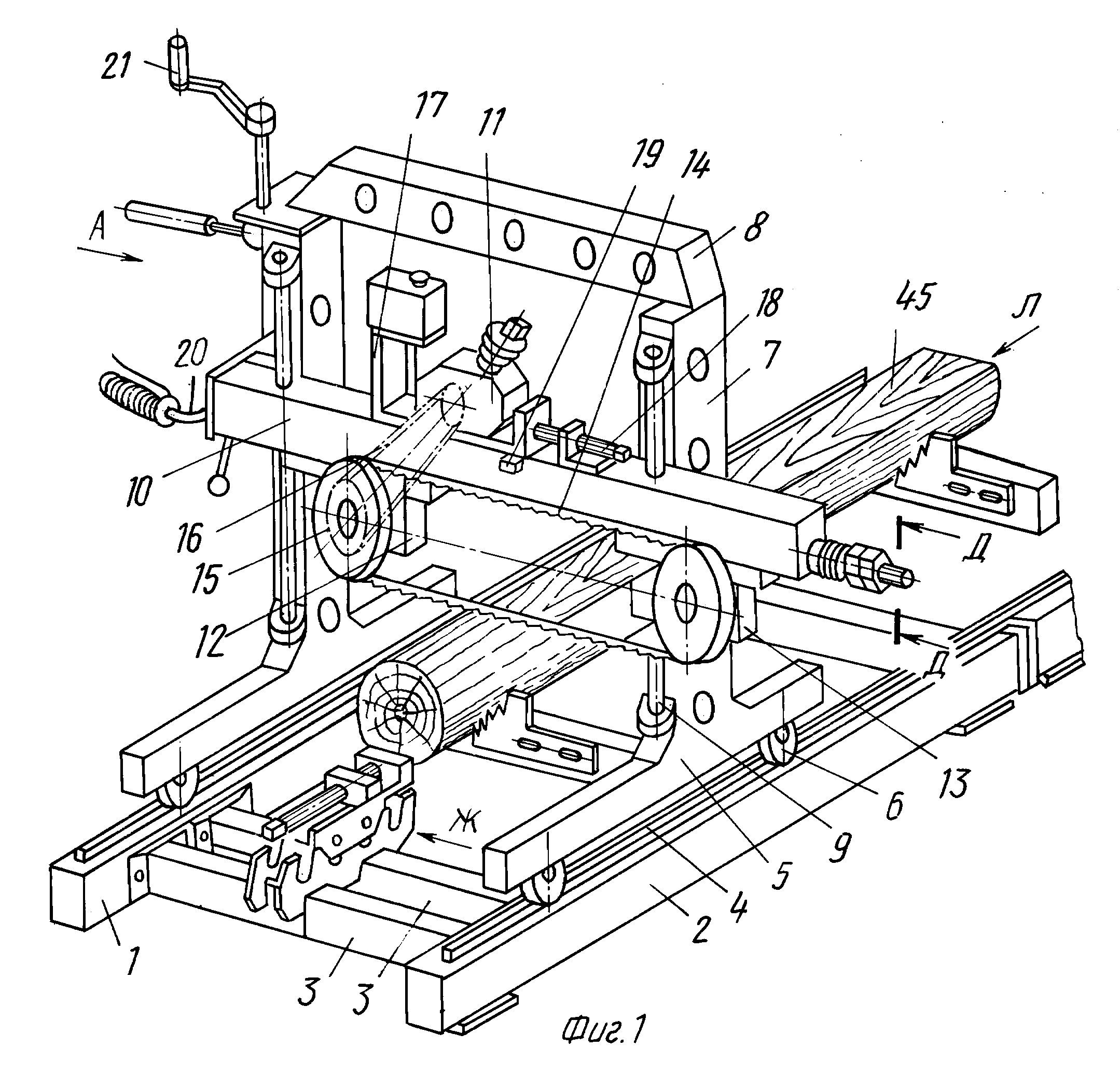

Чертеж ленточнопильного станка

Монтаж привода

От биений ленты станок защищает специальный механизм демпфера, который расположен под рабочим столом. Чертежи этого устройства можно найти в интернете. Иногда можно увидеть ленточные пилы с двумя демпферами — снизу и сверху рабочей зоны. Это оправдано, если станок предназначен для работы с заготовками больших размеров или требуется исключительно высокая точность пиления.

Вал пильного привота

Система смазки и защита

Все рабочие узлы, где что-нибудь вращается или движется, необходимо защитить кожухами. Лучше всего, сделать их из водостойкой фанеры толщиной от 10 мм. Это обойдется недорого, а шлифованная фанера, покрашенная эмалью, выглядит очень хорошо.

Система пуска — стандартная кнопка с возможностью аварийного отключения. Нижнюю часть станка желательно выполнить в виде тумбочки с широкой дверкой, или даже двумя. Одна служит для отбора падающих опилок, вторая — для доступа к шкивам и регулировки скорости движения ленты.

Вращающиеся элементы закрываем кожухами

Сделать своими руками ленточный станок для опытного слесаря не составит особого труда. Часть необходимых деталей и узлов можно взять от списанных или демонтированных машин собственного предприятия или купить на рынке или и по интернету, часть — изготовить самому. В любом случае, сделанный самостоятельно станок обойдется раза в два дешевле заводского, при том же уровне работоспособности и точности регулировок.

Механические неисправности

Симптомы таких неисправностей могут проявляться по-разному, но почти всегда работа сопровождается посторонним шумом. Это может быть свист, скрежет или щелчки. Сейчас, пока двигатель и редуктор еще в сборе, необходимо установить, что из них неисправно. Попробуйте покрутить двигатель за вал. Он должен вращаться довольно тяжело, но равномерно, т.е. не должен подклинивать.

Компановка циркулярной электропилы.

Если вал двигателя не вращается или вращается рывками, неисправен двигатель. Разбирайте его и смотрите подшипники. Первый стоит в корпусе двигателя, другой на его роторе. С полной уверенностью можно считать, что виноват один из них. Хорошо бы первый, его поменять довольно легко.

Если же виноват подшипник на якоре двигателя, можете смело нести его в ремонт. Снять его самостоятельно без специального приспособления практически невозможно. Кроме того, все попытки сделать это могут привести к повреждению якоря. В мастерскую придется нести не всю пилу, а только ротор. Это легче и обойдется дешевле.

Основной неисправностью редуктора является износ зубьев шестерни. В этом случае она подлежит замене

Также следует обратить внимание на шлицы якоря. Они тоже не должны иметь повреждений
