Станки циркулярки деревообрабатывающие своими руками

Советы по изготовлению и эксплуатации инструмента

Чтобы циркулярка работала исправно, следуйте рекомендациям:

Варианты электроинструментов на базе электродрели.

На основе дрели можно соорудить многофункциональный домашний станок-циркулярку, который сможет выполнять функции токарного, отрезного, шлифовального станков, точила и циркулярки.
На станке можно выбирать пазы в заготовках, если пильный диск заменить плоской фрезой.
Мини – циркулярка может использоваться как отрезной станок при изготовлении рам.
Рабочий стол желательно сделать металлическим. Если он деревянный, нужно покрыть его листом металла.
Пильный диск должен возвышаться над столом максимум на треть своего диаметра.
Для изготовления бокового упора лучше использовать куски стального уголка 60х80 мм.
Рекомендуется применять шариковые самоустанавливающиеся подшипники.

Он способен обрабатывать деревянные, пластмассовые, оргалитовые заготовки, разрезая их на тонкие пластинки и полоски. На нем можно полировать небольшие изделия, затачивать сверла и режущие инструменты, фрезеровать пазы. Он с большим успехом может использоваться в мастерских школ и домов творчества. Для изготовления нужны несколько кусков ДСП, кусок листового металла, болты и гайки.

Изготовление ручки регулировочной штанги

Регулировка глубины пропила или высота выхода пилы над рабочей плитой регулируется на станине двумя способами:

созданием подъемного механизма рабочей плиты;созданием регулировочного механизма подъема и опуская оси дисковой пилы и двигателя с ременной передачей.

Подъемный механизм плиты можно сконструировать посредством закрепления металлической плиты на раме станка с помощью длинных болтов. Подъем, будет проводится путем подкручивания стопорных и фиксирующих гаек на каждом болту.

Подъемный механизм второго типа можно представить в виде:

направляющих по которым происходит движение каретки с валом и двигателем;регулировочной штанги с фиксирующими гайками; рукояти с нанесенной шкалой регулировки.

Саму регулировочную штангу можно заменить стандартной металлической шпилькой с резьбой. Такой вариант даже более выгодный, чем изобретение новых способов.

Регулировочную рукоять можно сделать приварив к концу шпильки металлическую пластину. На расстоянии 4-5 мм от центра пластины, совмещенной с центром шпильки просверливаются отверстия под саморезы.

Для удобства работы на конец пластины приваривается стержень с таким расчетом, чтобы за него можно было вращать всю конструкцию.

В качестве шкалы можно использовать круглую шайбу из многослойной фанеры или пластмассы – ее одевают на шпильку и фиксируют, с одной стороны, саморезами, с другой – дожимают гайкой.

Собрав весь механизм подъема, опытным путем на фанеру наносится шкала, соответствующая определенной высоте подъема рабочей плиты.

Устройство циркулярной пилы

Устройство циркулярной пилы, как и большинство стационарных станков, состоит из таких основных частей:

Станина или основание;
Двигатель – чаще всего это асинхронный электродвигатель;
Ременная передача — шкивы и передаточный ремень;
Рабочий вал циркулярной пилы;
Рабочий стол;
Устройства безопасности;
Электрооборудование.

Вся схема компоновки устройства основана на массивной станине или основании. Это может быть цельная деталь отлитая из алюминия чугуна, или иметь вид рамы — корпуса, собранного из обрезков труб или уголков. Самодельный станок, предпочтительнее сделать из обрезков профильных труб, например, можно использовать квадратные профильные трубы 25х25 мм или прямоугольный профиль 20х40 или 25х50.

Шпиндель для крепления дисковой циркулярной пилы используется в виде резьбы на валу. Зажим пилы в таком случае делается при помощи гайки. Узел шпинделя можно сделать и по-другому, так как у ручной циркулярной пилы – просверлить отверстие в валу, нарезать внутреннюю резьбу и зажимать диск болтом. Но как показывает практика первый вариант лучше – циркулярная пила зажимается надежнее, да и толщину полотна можно подбирать разную.

Рабочий стол необходим для того чтобы заготовка во время работы была в одной плоскости. Стол циркулярки делается по возможности широким, так, чтобы можно было спокойно опереться деталью о его плоскость.

Чтобы деревообрабатывающий циркулярный станок был безопасным, обязательно устанавливаются устройства, обеспечивающие безопасность работы. Это может быть защитный кожух, толкатель для работы с небольшими деталями, параллельный упор.

Одним из вариантов собрать простой бюджетный станок для домашней работы выступает вариант переделки ручной циркулярки в стационарную, добавив к фактически готовому устройству станину и широкую рабочую поверхность.

Для чего нужна циркулярная пила

Перед началом работ, необходимо определить основные задачи распиловочного станка. Если вам нужно просто напилить дрова на зиму, или производить элементарные плотницкие работы вроде изготовления забора – достаточно крепкого стола с прорезью для диска пилы. Такие варианты популярны в сельской местности.

Циркулярка для работ с бревнами

В некоторых подобных «моделях» присутствует вал для закрепления ножей рубанка или фуганка. Как правило, из уголка или швеллера варится станина, на ней закрепляется электродвигатель от списанной заводской вентиляции, и при помощи шкива крутящий момент передается на диск. Подробно описывать технологию изготовления подобного станка не имеет смысла.

Другое дело, если вы хотите производить столярные работы. В этом случае необходим координатный стол с направляющими, которые фиксируются под разными углами.

Поскольку на такой стационарной пиле можно работать с заготовками малого размера – необходимо позаботиться о безопасности оператора. Желательно предусмотреть регулировку скорости вращения и возможность легкой смены дисков с разными диаметрами.

Циркулярка на моторе от стиральной машины

Не промахнешься при аварии

Станина и стол

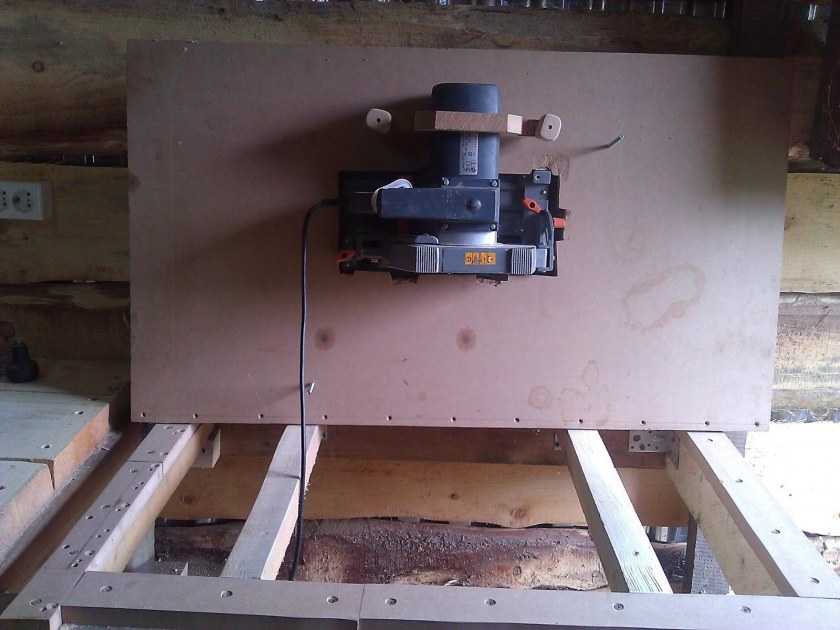

Создание станковой циркулярки с использованием ручного электроинструмента начинается с конструирования столешницы или коробчатого корпуса, где снизу будет располагаться ручная циркулярная пила, а над поверхностью разместится часть пилящего диска.

В интернете можно найти немало обзоров, в которых представлен стол для циркулярки своими руками с чертежами, а также детально расписана технология изготовления.

Обычно, если работать предстоит с небольшими деталями, для комфортной работы вполне достаточно длины 1,5 м и ширины 0,7 м. Станину можно сварить из металлического уголка с полкой до 30 мм. По углам каркас следует укрепить приваренными укосинами, благодаря которым будет обеспечена максимальная надёжность.

Обратите внимание!

Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)
Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления
Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

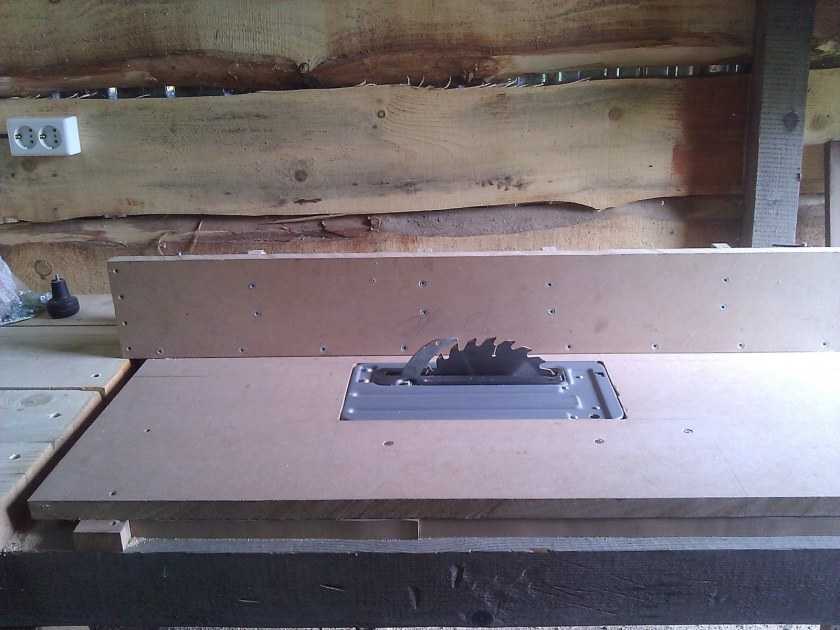

Посредине столешницы делают прямоугольное окно, которые затем закрывается вставкой из дюралюминия или оргстекла с прорезью для диска. Такая вставка позволяет обеспечить плавное перемещение обрабатываемой доски или листа вдоль линейки.

Необходимые материалы

Самодельный стол можно сделать из дерева

Для подобного стола может использоваться древесина, фанера или ЛДСП. Также подойдет МДФ и ДСП. Некоторые предпочитают выбирать сталь или алюминий.

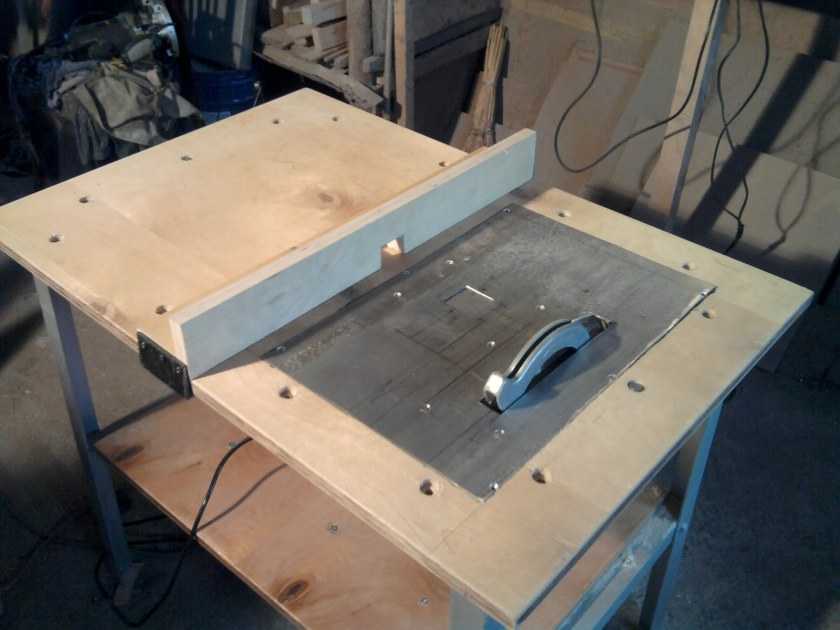

Стол циркулярного станка из стальной пластины

Не рекомендуется использовать пластик, он совершенно непригоден для стола такого назначения. Если выбрана древесина, тогда после завершения сборки следует обработать изделие специальным антисептическим составом. Это обеспечит надежную защиту от влажности и поможет избежать гниения.

Чтобы сделать пильный стол самостоятельно нужно подготовить материалы.

Выбранное сырье для основы. Толщина должна составлять 21 мм. Брус, необходимый для каркаса. Подойдет обрезная доска длиной 3 метра с габаритами 50 на 150 мм. Всего нужно 5 штук. Шканты из дерева с размерами 10 см. Не менее 12 штук. Столярный клей. Крепления из металла в количестве 4 штук. Уголки из металла. Достаточно 10 шт. Саморезы.

Указанные элементы нужно заранее подготовить и расположить возле рабочего места.

Как сделать циркулярную пилу своими руками?

Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии. Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным. Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали. В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.

Рекомендуем: Как выбрать лучшее сверло по металлу для дрели и других инструментов

Настольная циркулярная пила

Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.

В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.

В итоге при сборке можно получить небольшой агрегат, который легко переместить или перевезти в другое место.

Полноценная стационарная минициркулярка

Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки. Упор при изготовлении стационарной пилы делают на применение металлической основы. Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам. Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки. Длина пластин должна быть равна поверхности плиты.

Следующий этап – просверливание дырок в рабочей плите:

посередине; на краю рамки.

В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.

Изготовление ручки для циркулярной пилы

Ручка циркулярной пилы нужна для установления глубины и высоты пропила. Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.

В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.

Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.

Подъёмный механизм включает в себя:

рукоять, на которой находится шкала регулировки; регулировочную штангу с заранее установленными фиксирующими гайками; направление для движения валов и двигателя.

Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.

Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень.

Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.

10 моделей циркулярного стола из фанеры

В любом домашнем хозяйстве, должен быть циркулярный стол, от него зависит, какая дома будет мебель и другие, нужные в хозяйстве вещи. Существует много различных вариантов, каким может быть циркулярный стол, но в основе всех таких конструкций. Лежит всегда одно, гладкая и прямая поверхность, что бы спилы были ровные и точные. А как этого можно добиться, ни для кого не секрет, надо брать на столешницу – фанеру, и чем толще она будет, тем лучше будет геометрия пропила.

Мы покажем Вам, как можно выполнить монтаж циркулярного стола, и как он будет выглядеть в готовом варианте, все собранные примеры, не являются сложными, наоборот, очень простыми, для того, что бы создать любой удобный для Вас стол. Все, что Вам понадобится легко найти в любом строительном магазине. Все основные позиции объяснены на представленных изображениях.

Еще можно добавить на циркулярный стол, лобзик, для выпиливания маленьких деталей с радиусами, все углы Вы легко сможете отмерить при помощи транспортира, который, так же можно установить на стол.

Если Вам необходим циркулярный стол, с пилой, большей мощности, чем продаются в магазинах, тогда мы хотим предложить Вам следующую конструкцию, в которой Вы можете установить мотор, с нужной Вам мощностью и количеством оборотов, такие моторы могут быть, как на 220 вольт, так и на 380.

Циркулярные столы, могут быть и очень компактными, если Вам не требуется пилить большие детали, и Вы пользуетесь им, только в малых объемах. Такой вариант может быть полезен в хозяйстве и в изготовлении поделок, а так же, что бы обучить Вашего ребенка, первым азам общения со станками. В дополнении к нему можно установить дополнительные ящички, для более компактного использования.

Компактные размеры таких столов позволяют, легко переносить их в те места Вашего участка, где они необходимы в данный момент, конечно, как Вы увидите далее, станки могут быть и стационарными, любых размеров, но поняв суть того, как они монтируются в малых формах, Вы легко соберете станок, даже самых больших размеров.

Одним из ярких примеров переносного циркулярного стола может быть вариант, который представлен ниже, его удобство и простота сборки, послужит Вам хорошим примером, того, как все аккуратно собрано и закреплено.

Большие столы удобны, когда Вы располагаете широким пространством тогда для Вашей фантазии, можно будет разгуляться в снабжении стола различными полками и крючками, которые будут располагаться в любом удобном для Вас месте.

Самое главное, что Вы можете снабдить колесиками, такие конструкции и точно так же легко их перемещать по помещению. Это нужно в основном, что бы было удобно, убирать под столом опил и стружку. Так же на самом столе Вы можете расположить дополнительное оборудование, которое необходимо Вам.

Так же хотим показать Вам, как легко и просто крепиться сама циркулярная пила к столу, которую Вы с легкостью, можете приобрести в любом магазине, но прежде, конечно, Вам необходимо ознакомиться с её характеристиками.

Что удобно в собственноручной сборке, так это то, что все, что Вы хотите, Вы можете воплотить в реальность, любые полочки, все, что Вам надо при выполнении работ. Дополнительное место под различное оборудование, хорошо сэкономит место в самом гараже или любом помещении где будет находиться Ваш циркулярный стол.

Читать полностью (ссылка)

Плюсы и минусы самодельного распиловочного станка

Преимущества

Возможность сделать уникальный станок нужной мощности и размеров, под свои задачи.

Стоимость сборки может быть минимальной, если есть все исходные комплектующие или их часть.

Мощная самодельная циркулярка способна выполнять грубые и тяжелые работы, которые по силам только промышленному оборудованию, и которые не выдержат бытовые станки. Промышленные циркулярки стоят десятки и даже сотни тысяч рублей. Самодельный вариант обходится во много раз дешевле.

Недостатки

Современные заводские стационарные циркулярки для дома, несмотря на их хлипкость и сравнительно высокую цену, имеют ряд преимуществ. Как правило, все они оборудованы всевозможными степенями регулировки или некоторыми из них.

глубина строгания;
наклон диска под углом;
регулировка оборотов;
редукторная передача со значительным увеличением оборотов пильного диска;
продуманные системы защиты.

Выполнить все эти опции полностью на самодельных станках сложно, трудно и дорого. Поэтому для мелких точных столярных работ, для производства мебели лучше подходят заводские станки с полным набором функций. Самодельный вариант хорошо подходит для грубых работ с крупногабаритной древесиной, первичной обработки.

Выбор инструментов и материалов

В самом начале проведения работ вам потребуется заранее позаботиться о том, чтобы под рукой был все самое нужное, а именно сырье, набор подходящих для выполнения работ инструментов – все это пригодится на протяжении всех действий.

Для создания распиловочного станка вам нужны будут следующие материалы:

Фанера, толщина которой от 2 до 3 см, или же идентичный по данным кусок ЛДСП.
Бруски древесины, размер которых составляет 4*4 см.
Строительные уголки, которые выполнены из металла, нужно 12-15 штук.
Болты разного назначения и маркировки, а также разной длины саморезы.
Клеевой состав, который применяется для столярных работ.
Средства для обработки изделий от ржавчины и влаги.
Кабель.
Наружная розетка.
Выключатель.

Данный набор материалов нужен для стандартной конструкции обычного размера площадью чуть больше, чем 1 м2. Работать на подобном станке-столе можно будет практически любыми ручными дисковыми пилами, исключением будут инструменты с малым диаметром диска, потому что при креплении инструмента к столешнице будет проседать глубина резки, примерно на 1-2 см.

Для выполнения работ вам потребуется следующий набор инструментов:

Толстый карандаш или маркер.
Строительная рулетка, металлическая линейка, уголок.
Электрический лобзик.
Шуруповерт.
Электрическая дрель.
Шлифовальная машинка.
Наждачная бумага.

Далее предлагаем рассмотреть, как именно сделать распиловочный станок.

Сфера применения самодельной циркулярной пилы

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания

Процесс изготовления может реализовываться двумя способами:

набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

Схема изготовления циркулярки своими руками

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Что понадобится для изготовления станины?

Первоначальной, самой важной деталью станет лист металла (желательно, чтобы он был стальной), размером 1000 на 500 мм и толщиной от 3 до 5 миллиметров. Кроме того, потребуются:

металлический уголок, примерно 45 на 45 миллиметров;
болты и гайки с резьбой М8;
сварочный аппарат;
болгарка;
дрель;
струбцина.

Для изготовления пилы необходимо вернуться к основе, а именно к столу. Его нужно укрепить металлическим листом, это оградит вас от множества проблем во время работы. Все это прикрепление происходит с внутренней стороны, а после необходимо вырезать подходящие отверстия на поверхности. Прорези делают в форме паззла, это поможет аккуратно выполнить работу. А что необходимо сделать для этого, будет описано далее.

Самодельный фуговальный станок с циркуляркой

чертеж самодельного фуганочно-циркулярного станка

Для оптимизации конструкции самодельные станки оснащают одним рабочим валом, от которого привод идет на пилу и ножевой вал. Так проще разместить все необходимые механизмы.

Опорную раму можно сварить из уголка или приспособить основание от ножной швейной машинки. В таком случае ширина фугования будет равняться ширине столешницы. Дополнения станины привариваются из швеллера (поперечины, царги).

Ротор целесообразно использовать 3-ножевой. Это очень важная деталь, которую желательно заказывать профессионалу. На него надеваются двухсторонние ножи и круг для распиливания. Диски лучше сразу брать с твердосплавными зубцами. Подходит диск поперечником 30 см, который выполняет глубину распила до 8 см. Фуганок снимает за один раз до 2 миллиметров древесины слоем шириной до 26 см.

Станок дополнительно оборудуется салазками — подвижным механизмом, который передвигается по краю столешницы циркулярки и помогает обрабатывать края заготовок со скосом.

Вал ножей устанавливается посередине столешницы на подшипники, прикрепленные болтами. К валу привод идет слева. Шейка вала поперечником 32 миллиметра располагается по правую руку от рабочего места.

Столешница составлена из трех частей. Материал — лист стали 5 миллиметров. Две части одинакового размера примыкают к ножевому валу: приемный и отводящий столы. Можно дополнительно продумать механизм регулировки их положения относительно вала, например, с помощью винтов или прокладок.

Уровень столешницы циркулярной пилы выставляется механически. Также предусмотрено устройство для выставления угла, его делают на основе аналога для ножовки. При необходимости его можно снять со столешницы, закрепляется оно кронштейнами к краям столешницы со стороны циркулярки.

Здесь же на болты фиксируется направляющая линейка, сделанная из металлического уголка №5. Ширина детали соответствует промежутку между кругом циркулярки и направляющей. Благодаря линейке не нужно размечать линию реза по всей длине заготовки.

устройство для торцевания доски

От электромотора к ротору идет клиноременная двухручьевая передача. Рекомендуется не экономить на двигателе и взять помощнее 3 киловатта, 1,5 тыс. оборотов, трехфазный. Его навешивают под рамой на подрамник, установленный шарнирно. За счет передачи можно повысить частоту кручения ротора. Поперечник шкива привода в 1,5 раза больше поперечника рабочего вала. Поэтому рабочие органы вращаются уже со скоростью до 2,25 тысяч оборотов. Электроэнергия подается на мотор с заземлением по четырехжильному проводу. При перегрузке или замыкании автомат тут же прекращает питание.

Станки, собранные по предложенной схеме, успешно работают уже по нескольку лет. Для продления срока службы их следует после каждого использования тщательно очищать от стружки и пыли, отключать подачу электропитания. Периодически смазывать подшипники, вовремя заменять или точить пильные диски. Также разрушению могут подвергаться приводные ремни и электропроводка.

Самодельный циркулярно-фуговальный станок и полезные советы по работе в видеороликах:

Изготовление стационарного устройства

Если в мастерской отсутствует циркулярный станок по дереву, устройство средних размеров легко изготовить самостоятельно, придерживаясь определенных правил и инструкции.

Конструкция циркулярной пилы

Приобрести высококлассный пильный станок, изготовленный на заводе, стоит очень дорого, это не по средствам многим мужчинам. Самодельный вариант обойдется в десятки раз дешевле.

Предварительно необходимо подготовить следующий инструментарий и материалы:

лист из стали 1200 на 700 мм, толщиной не менее 3 мм;
уголок из металла 50 на 50 мм;
асинхронный двигатель в 220 В;
шкив;
вал, оснащенный шкивом и подшипником;
диск;
болты (лучше брать М10);
электродрель;
болгарка;
струбцины.

Болгарка

Для начала необходимо купить оснащенный вал и крепеж, на него будет монтироваться режущий диск. Проще всего приобрести материал в специализированных строительных магазинах или рынках, но также стоит поинтересоваться и в частных мастерских. Взяв стальной лист, при помощи рамки необходимо сварить рамку, временно ее необходимо прикрепить.

Следующий этап – разметка будущего местоположения электромотора. В получившуюся рамку необходимо вварить два плоских уголка вершинами вверх для будущего крепления двигателя и вала. Получившаяся рамка приваривается к стальному листу и закрепляется струбцинами. На листе надо вырезать пазы для дисков и отверстия в диаметре 10 мм, чтобы закрепить мотор и вал. Пазы обязаны быть прорезаны в соответствии с размерами мотора.

После этого необходимо нарезать четыре заготовки в виде уголков для формирования ножек, их приваривают в разных углах сконструированной рамки.

Ножки для станка

Полученное устройство очистить от грязи, пыли ржавчины.

Сверху покрыть специальной краской для металлических поверхностей. На внутреннюю часть полученного стола необходимо прикрепить клиновый ремень, вал и мотор. Натягивание ремня осуществляется за счет движений двигателя по заранее приготовленным пазам. В конце работы болты М10 плотно затягиваются для безопасности эксплуатации устройства в будущем.

Для получения качественного результата, рекомендуется установить направляющие планки. Их следует прикрепить к столешнице болтами или струбцинами, а также предварительно подготовить нужного диаметра отверстия – инструмент готов к эксплуатации.

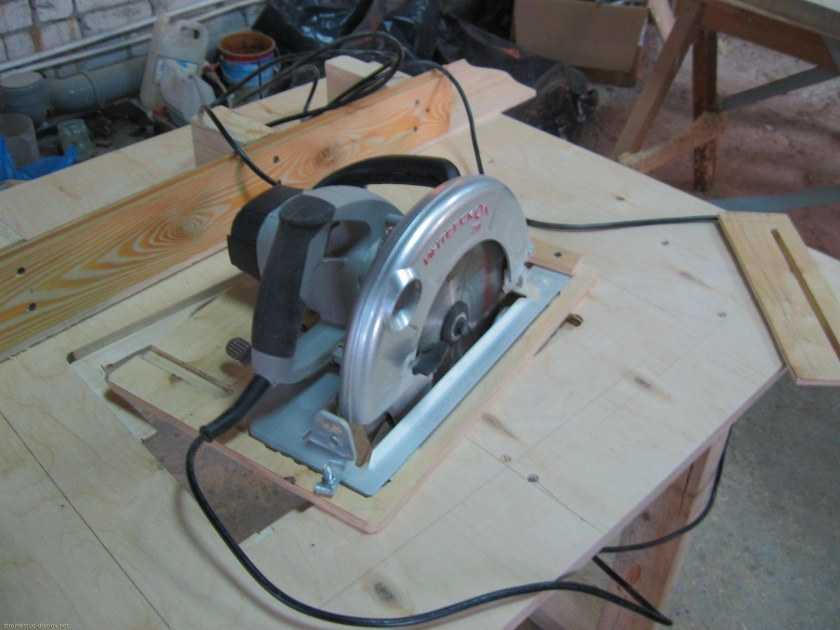

Циркулярный стол из ручной циркулярной пилы

Деревянный станок из циркулярной пилы

Чтобы сделать такое деревянное основание, потребуется:

лист фанеры толщиной 8-10 мм;
деревянные бруски размером 40х50 мм;
универсальный клей;
саморезы и болты с гайками М8.

Схема самодельного отрезного приспособления.

Из фанеры вырезается лист размером примерно 100х60 см (может быть и другой). По краям листа фанеры (по его периметру) с помощью клея и саморезов крепятся бруски. Затем с внутренней стороны листа прикладывается корпус инструмента, и намечаются места его крепления к нему, а также паз для режущего диска. После чего электролобзиком (можно фрезером) выпиливается паз для прохода диска, и сверлятся отверстия для крепления корпуса. К боковым брускам с помощью болтов крепятся ножки. Высота станка из циркулярной пилы выбирается от 80 до 90 см. На заранее подготовленное место с его внутренней стороны крепится корпус. Болты для его крепления должны быть выполнены в потай (не выступать на поверхности). Крышку необходимо покрыть лаком или покрасить.

Для того чтобы материал распиливался строго по размеру, параллельно режущему диску устанавливается направляющий брусок. Брусок можно крепить к поверхности стола струбцинами. Деревянный станок из циркулярной пилы готов к работе.
