Шпильковёрт. Простое решение сложной задачи

Нагрузки

Для определения пределов нагрузки, производителями используется такой показатель как ПДН, который расшифровывается, как «предельная допустимая нагрузка». Что это значит? Дело в том, что некоторым приспособлениям проходится работать в условиях, которые могут повредить изделие. Показатель ПДН определяет максимальную нагрузку, которую может получить продукт. Нагрузка свыше установленного показателя приводит к поломке. Впрочем, производитель устанавливает ПДН с запасом.

В качестве примера рассмотрим 10-миллиметровую шпильку. Эту комплектующую часто используют при ремонте автотранспорта. Шпильковерт способен работать лишь при 33 Нм. Выше этого значения высока вероятность поломки.

Главная задача подобного рода оборудования – надежно закрепиться на шпильке. Но со временем, конструкция изделий стала меняться, начали появляться новые виды.

  1. Роликовый. Простые и надежные приспособления. Внутри корпуса расположены ролики, за счет которых осуществляется основная работа. Для работы необходимо надеть цилиндр и начать прокручивать его. Используется с накидным ключом, под который с задней стороны расположено специальное отверстие в виде квадрата. Как только начинается прокручивание, ролики обхватывают шпильку и зацикливаются на ней. Далее все просто, пользователь проворачивает инструмент в нужную сторону. Простота приспособления, к сожалению, реализуется только с определенными размерами шпилек (М10). Чем дороже модель, тем качественнее материалы используются в процессе ее создания.
  2. Цанговый. Изделие нельзя назвать действительно универсальным. По сути, оно любительское. Причина кроется в его неспособности работать с плотнозасевшими шпильками. Высокие нагрузки для него противопоказаны. Из названия ясно, что в основе продукта лежит использование технологии цанг, которая используется в зажимных патронах дрелей и шуруповертов. Корпус снабжен специальными кулачками, которые при прокручивании зажимают шпильку. Впрочем, есть положительная сторона, за которую любят рассматриваемый инструмент. У него нет привязки к определенному размеру шпильки. Он способен работать с любой ее разновидностью.
  3. Эксцентриковый. Частично похож на роликовый. Ролик в нем заменен на шарнирный эксцентрик или просто диск. Именно с его помощью осуществляется крепление к шпильке. Сверху от него находится шестигранное отверстие под гаечный ключ. Изделие может быть универсальным в руках умелого мастера. Встречается в разборном и неразборном виде. Главное отличие отечественного варианта от зарубежного заключается в прижимании диска. Он приживается поворотом корпуса.
  4. Ключ-шпильковерт. Частично напоминает предыдущий продукт. Главное отличие заключается в удлиненном корпусе. Шпилька зажимается колесиком и прокручивается в нужную сторону.
  5. С гаечным зажимом. В магазине такого не встретишь, их не выпускают. Тем не менее, некоторые умельцы мастерят такое приспособление у себя дома. Конструкцию подразумевает наличие рукояти и гайки-фиксатора шпильки. Корпус обязательно должен иметь нарезное отверстие под болт. Гайка выступает фиксирующем элементом изделия. В зависимости от диаметра шпильки подбирается соответствующая гайка и заменяется в рассматриваемом механизме. Для кустарного, домашнего изобретения осуществляет деятельность совсем недурно.
  6. Шпильковерт-экстрактор. Иногда шпильки ломаются внутри. То есть их невозможно удалить. Устраняет поврежденные шпильки, путем зацикливания рабочей части инструмента в заранее просверленном отверстии по центру шпильки. Фиксация может осуществляться по-разному: клиновидные экстракторы обычно забивают, а вот винтовые завинчивают.

Шпильковёрт. Простое решение сложной задачи

В специализированных автомастерских, на производстве, в строительстве — везде, где приходится часто работать со шпильками, применяется шпильковёрт.

Опытным мастерам, знающих своё дело, нет необходимости объяснять его назначение. Да и название говорит само за себя.

Однако многим могут быть неясны особенности конструкции инструмента, его внешний вид, как он работает и сколько приблизительно стоит.

Конструктивные особенности шпильковёрта, принцип работы

Наиболее известная конструкция этого инструмента состоит из корпуса, в котором расположены три ролика.

Благодаря сложной внутренней поверхности корпуса при вращении ролики крепко зажимают шпильку, обеспечивая её выворачивание даже в сложных случаях (крепёж автомобильных коллекторов, элементов глушителя и другие места, где резьба шпилек «прикипает» к отверстию детали, в которую они закручены).

С обратной стороны корпус, как правило, имеет квадратное отверстие под стандартный размер трещоток (воротков), а также шестигранную форму наружной поверхности, для удержания гаечным ключом.

Кроме того, встречаются конструкции, принципиальное устройство которых похоже на привычный трёхкулачковый (цанговый) патрон. Губки патрона при вращении также обеспечивают надёжное удержание шпильки, что даёт возможность вывернуть или закрутить её с минимальными усилиями.

Такой инструмент более универсальный, поскольку предполагается возможность работы со шпильками разных диаметров.

Если использование будет частым, то имеет смысл приобретать не один шпильковёрт, а набор для различных диаметров шпилек. Вращение может осуществляться как вручную, так и при помощи различного электроинструмента — шуруповёртов, пневматических гайковёртов или дрелей.

После того, как шпилька благополучно выкручена, шпильковёрт, поворачиваясь в обратном направлении, снимается с неё.

Справедливости ради следует отметить, что после применения этого устройства резьбу шпильки требуется восстанавливать при помощи плашки (резьба оказывается несколько примятой), особенно если предполагается повторное использование крепежа.

Преимущество использования шпильковёртов

Достаточно большое количество людей сегодня сталкиваются с трудностями при демонтаже крепёжных резьбовых деталей (шпилек или болтов). Если говорить об автосервисе, это чаще всего связано с ремонтом старых автомобилей, где некоторые элементы соединения не выкручивались десятилетиями. Преимущества применения специального устройства следующие:

  • с его помощью в подавляющем большинстве случаев удаётся вывернуть болт с обломанной головкой, не повредив резьбу в детали;
  • остаётся практически неповреждённой сама шпилька, после прогонки плашкой она годится для повторного применения;
  • минимум затрат времени на работу;
  • изготовленный из качественной стали, инструмент отличается прочностью и долговечностью;
  • в труднодоступных местах часто удобнее применять именно шпильковёрт, а не подручные средства.

Проще говоря, инструмент облегчает и ускоряет работу. Не секрет, что сломавшийся заржавевший болт при отсутствии специального оборудования может парализовать всю работу по ремонту автомобиля.

А неудачно вывернутая шпилька может стать причиной того, что время ремонта увеличится втрое.

Поэтому, если шпилька вдруг не хочет выворачиваться из такого места, где её поломка может вызвать серьёзные проблемы, лучше использовать специально для этого разработанные инструменты.

Цена на шпильковёрты

Для бытового применения довольно удобным может быть универсальный шпильковёрт, который позволяет работать с разными диаметрами резьбовых деталей. Для автосервисов или СТО наиболее функциональным может оказаться специальный набор, включающий до десятка головок самых распространённых диаметров.

Тем более что найти и купить шпильковёрт сегодня не представляет особого труда — эти устройства продаются как в обычных магазинах, так и на различных интернет-площадках. Цены довольно демократичны — для универсального эксцентрикового механизма это диапазон от 400 до 1000 рублей.

Головки-шпильковёрты с тремя роликами продаются от 300 до 600 рублей за штуку, если рассматривать наиболее распространённые размеры. Наборы можно приобрести от 1,5 до 8 тыс. рублей, в зависимости от комплектации, качества и производителя.

В случае профессионального применения на производителе лучше не экономить, тем более разница в цене не слишком велика.

Вырезание шкивов и крепление их на опоры

Диаметр шкивов привода ленты можно выбрать произвольный, но чем больше шкив – тем дольше и лучше работает пила. При этом нужно правильно подбирать полотна, идеальное соотношение – 1/1000 полотна к диаметру шкива. Таким образом, для сорокасантиметровых шкивов лента должна быть 4 мм. Но при правильной эксплуатации даже на узких шкивах можно спокойно работать с 6 мм полотнами.

Диаметр шкива ременного привода нужно подбирать в зависимости от диаметра основных шкивов, длины ленты и оборотов двигателя.

1. Рассчитывается длина окружности шкива пилы: Д= 3,14*диаметр шкива. 2. В среднем, скорость движения полотна должна быть 30 м/сек. 3. Определяется количество оборотов: О = 30/Д; 4. Вычисляется соотношение (С) оборотов мотора (ОМ) к оборотам шкива ременного привода: С = ОМ/О; 5. Диаметр шкива привода = Д/С.

Кромку шкивов полотна делают выпуклой, с углом в 5-10 градусов – благодаря этому пильная лента самоцентрируется и не спадает.

А вот на шкиве ременного привода лучше сделать неглубокую канавку, в которой и будет находиться ремень. Обтянуть шкивы можно обычными камерами от велосипеда или тачки.

Диаметр выбирается на один-два размера меньше шкива. Такая резиновая обтяжка предотвращает соскальзывание полотна.

Верхний шкив крепится на подвижном блоке, который должен передвигаться горизонтально, обеспечивая натяжение ленты.

Для этого предусматривается специальный подъемный механизм. Самый простой вариант – брус, расположенный под блоком и присоединенный к рычагу очень тугой пружиной. Нажимая на рычаг, брус поднимает блок со шкивом, обеспечивая требуемое натяжение.

Нужно предусмотреть способ закрепления рычага в заданном положении, например, несколькими болтами, расположенными на разных уровнях. Пружина обеспечит необходимое давление и при этом будет гасить напряжение, не давая ленте порваться.

Нижний блок состоит из закрепленных на оси двух шкивов – ведомого и ведущего.

Важно правильно сбалансировать верхний и нижний шкивы в одной плоскости, минимизировав «восьмерки» при движении колес. Для крепления верхнего шкива удобно использовать самоцентрирующиеся подшипники, что позволит быстро снимать и надевать колеса. Для крепления верхнего шкива удобно использовать самоцентрирующиеся подшипники, что позволит быстро снимать и надевать колеса

Для крепления верхнего шкива удобно использовать самоцентрирующиеся подшипники, что позволит быстро снимать и надевать колеса.

Но их нужно крепить к шкивам максимально плотно, иначе подшипники очень быстро разболтаются

После закрепления колес на раме следует провести пробный запуск пилы, соблюдая максимум осторожности

Как выбрать шпильковерт

При выборе шпильковерта необходимо учитывать характер работ, которые будут выполняться этим инструментом, и их периодичность.

Для использования в условиях гаража, когда шпильки приходится вывертывать лишь время от времени, лучшим решением станет универсальный шпильковерт эксцентрикового типа. Такой инструмент позволит работать со шпильками различных размеров (с его помощью можно вывернуть и ввернуть шпильки практически всех двигателей — от двухтактников мотороллеров до среднетоннажных грузовиков, также можно выполнять ремонт других агрегатов со шпильками), он надежен и прост в эксплуатации, и имеет доступную цену. Также можно приобрести и цанговый шпильковерт, однако он не всегда обеспечивает необходимую степень фиксации и не может работать со шпильками большого диаметра.

Для профессионального применения в автомастерских лучшим выбором станут наборы шпильковертов роликового или эксцентрикового типа. Наличие инструмента под определенный размер шпилек значительно повышает качество и скорость работ, а затраты на него окупаются в короткие сроки. Хотя и в этом случае будет не лишним иметь универсальный эксцентриковый инструмент — с его помощью можно быстро выполнять несложные работы.

При правильном подборе шпильковерта вы обеспечите себя надежным инструментом, который поможет решить самые сложные задачи по обслуживанию и ремонту транспортных средств.

Виды шпильковертов и их цена

Основная проблема при работе со шпильками – надежно зафиксировать на них инструмент, а потому в конструкциях шпильковерта используют несколько способов решения данной проблемы, что привело к их разделению на несколько видов:

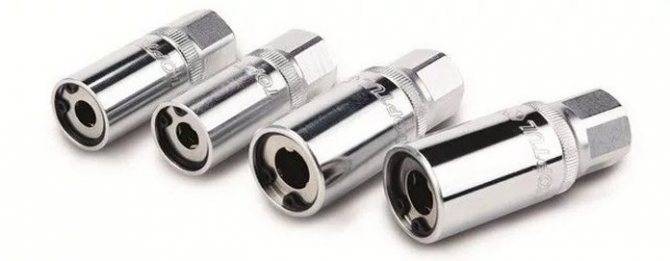

Роликовый шпильковерт

Один из самых эффективных и одновременно простых.

Как правило, это корпус цилиндрической формы с расположенными внутри роликами, иногда дополненными распорными вставками.

Внутренняя часть корпуса имеет довольно сложную форму, посредством которой происходит сближение и отдаление роликов относительно центра при их перекатывании.

Перед работой шпильковерт надевают на крепеж, а затем проворачивают.

С обратной стороны для этого располагается отверстие в виде квадрата, либо шестигранник под рожковый ключ или головку.

Во время поворота инструмента происходит перекатывание роликов и сближение их со шпилькой, что приводит к ее заклиниванию.

Далее уже зафиксированный крепеж отворачивается или вворачивается.

Крайне простой принцип работы не обошелся без существенного минуса – каждый шпильковерт такой конструкции рассчитан на работу со шпильками определенной размерности, например, только М10.

Так достигается надежный прижим роликов.

По этой причине для работы с крепежами различного диаметра мастеру требуется иметь целый набор «разнокалиберного» инструмента.

Профессиональные модели оснащаются роликами из мягкого металла, что позволяет избежать серьезного повреждения резьбы шпилек.

Стоимость – от 300 рублей за штуку.

За качественный набор из 4 единиц придется отдать от 2,5 тыс. руб.

Цанговый шпильковерт

Относится к любительскому инструменту, так как зачастую не позволяет справиться с крепко засевшим крепежом.

Причина кроется в принципе работы, который схож с цанговым патроном шуруповерта или дрели.

Конструктивно состоит из корпуса с тремя кулачками, расположенными внутри, которые сходятся к центральной оси при повороте первого, обеспечивая зажим шпильки.

Плюс подобных моделей – возможность работать одним шпильковертом с крепежами разного размера.

Стоимость – от 1 тыс. рублей.

Эксцентриковый

В основе лежит корпус, в котором имеется отверстие под крепеж и установлен шарнирный эксцентрик.

Последний представляет собой диск с рифленой поверхностью ребра, который подводится к отверстию.

С противоположной стороны оси диска находится шестигранник под гаечный ключ.

Для отвинчивания или завинчивания крепежа, как было описано ранее, инструмент надевают на него, затем диск проворачивается, в следствии чего подводится к шпильке и упирается в нее.

Во время поворота эксцентриковый механизм заклинивает крепежный элемент, и передает на него приложенное к инструменту усилие.

Этот вид шпильковерта универсальный, если на корпусе имеются два отверстия разного диаметра под конкретные размеры крепежа, и «под размер», если для крепежа сделано всего одно отверстие.

Эксцентриковый шпильковерт бывает разборный и неразборный.

При этом отечественный инструмент легко отличить от зарубежного – ролик прижимается поворотом корпуса, а не наоборот.

Цена – от 1200 рублей.

Ключ-шпильковерт

Инструмент напоминающий предыдущий вариант, но имеющий удлиненный корпус в виде свечного ключа, из-за которого его называют шпильковерт с длинным приводом.

Принцип действия аналогичный при провороте колесико зажимает шпильку, так что она в итоге прокручивается в нужном направлении.

С гаечным зажимом

Устаревшая конструкция, которую, тем не менее, часто изготавливают дома из подручных средств.

Конструктивно это корпус с рукоятью и гайкой, расположенной в его нижней части, напротив которой в корпусе имеется отверстие с нарезанной резьбой под болтик.

Посредством последнего происходит фиксация гайки.

При работе гайка требуемого диаметра фиксируется болтом в корпусе и накручивается на демонтируемый крепеж.

С обратной стороны расположено отверстие с резьбой под вороток, который, вкручиваясь, упирается в торцевую часть шпильки, намертво заклинивая ее.

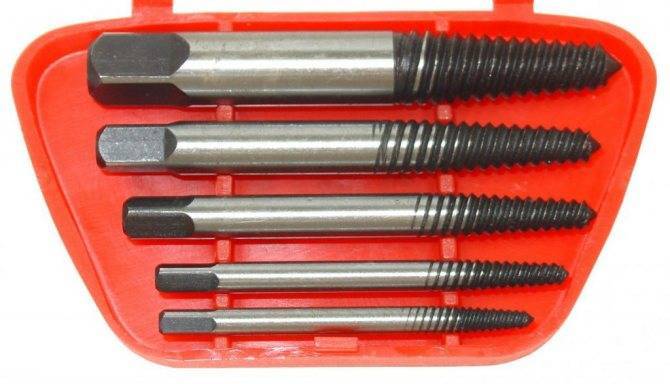

Шпильковерт-экстрактор

К отдельному типу относится шпильковерт-экстрактор, позволяющий извлекать обломанные шпильки и болты, которые не выступают над посадочным отверстием, то есть, за них невозможно ухватится описанным выше инструментом.

Принцип работы основан на заклинивании рабочей части инструмента в заранее просверленном по центру шпильки отверстии.

Отсюда еще одно название – внутренний шпильковерт.

Фиксация в отверстии происходит либо забиванием (для клиновидных и стержневых экстракторов), либо завинчиванием (для винтовых спиральных экстракторов).

Стоимость набора составляет в районе 3 тыс. рублей и более.

Как сделать шпильковерт своими руками?

Загрузка…

Вопрос знатокам: 2109 как выкрутить шпильку натяжителя ремня грм, если резьба на ней сорвана ??без сварки .

Лучшие ответы

есть такая фигня, называется шпильковывёртыватель, как раз для таких случаев.

Газовым ключом 1-2 номера. У меня шпильковёрты для этих целей.

Продаются специальные съёмники для выворачивания таких шпилек

сверлиш оттверстие, потом забиваеш потихоньку трёхгранный напильник и плоскогубцами или ключём помоему на 8 или другим откручиваеш, если шпилька под лицо обломана, а так две гайки и откручиваеш, ВСЁ вас учить надо

Есть такой специальный инструмент шпильковерт

Резьба сорвана на головке, а не на шпильке. Снимай голову и рассверливай на 12 мм

Вторую гайку наворачиваешь, за первую откручиваешь. Если резьбе кирдык, то продается ремшпилька. Да, не забудь, ключ есть для ролика, вот им и страхуешь.

Есть специальные шпильковёрты, одеваеш на шпильку и крутиш ключём за счёт конуса зажимаеться шпилька и выкручиваеться, что бы закрутить, шпильковёрт одевают другой стороной. Есть несколько разновидностей шпильковёртов, спроси в автомагазине.

если болт, шпилька и тому подобное не откручиваются от срока давности, то есть такая дедовская хитрость (если конечно нет под руками спец инструмента). по шпильке окуратно наносим удар молотком (удар должен быть сильным) если все сделано правильно, то шпилька должна отвернутся без усилия плоскогубцами.

Без спец инструмента, никак. А с ним, если повезёт. Приваривать гайку или высверливать. Чуда не произойдёт. Есть люди, которые для ремонта авто пользуются унитазными газовыми ключами. Карбюратор ремонтируют строительным мастерком. Мобильные телефоны ножиком. Результат всегда один и тот же. Ну ты понял…

Напильником сделай 2 грани напротив если нет маленького газового ключа подкладывай под газовый ключ плоский напильник нормальный метод всегда помогал

Как выбрать шпильковерт

При выборе шпильковерта необходимо учитывать характер работ, которые будут выполняться этим инструментом, и их периодичность.

Для использования в условиях гаража, когда шпильки приходится вывертывать лишь время от времени, лучшим решением станет универсальный шпильковерт эксцентрикового типа. Такой инструмент позволит работать со шпильками различных размеров (с его помощью можно вывернуть и ввернуть шпильки практически всех двигателей — от двухтактников мотороллеров до среднетоннажных грузовиков, также можно выполнять ремонт других агрегатов со шпильками), он надежен и прост в эксплуатации, и имеет доступную цену. Также можно приобрести и цанговый шпильковерт, однако он не всегда обеспечивает необходимую степень фиксации и не может работать со шпильками большого диаметра.

Для профессионального применения в автомастерских лучшим выбором станут наборы шпильковертов роликового или эксцентрикового типа. Наличие инструмента под определенный размер шпилек значительно повышает качество и скорость работ, а затраты на него окупаются в короткие сроки. Хотя и в этом случае будет не лишним иметь универсальный эксцентриковый инструмент — с его помощью можно быстро выполнять несложные работы.

При правильном подборе шпильковерта вы обеспечите себя надежным инструментом, который поможет решить самые сложные задачи по обслуживанию и ремонту транспортных средств.

Инструменты

При монтаже различного оборудования, шкафов, хомутов и так далее, применяются шпильки с резьбой. Одно дело если эти шпильки имеют внутри шестигранник под ключ, но если его нет, то приходиться использовать шпильковёрты.

Шпильковёрты рассчитаны под определённый диаметр резьбы: 6, 8, 10, 12, 14. Это довольно сложное приспособление, которое имеет корпус, в виде цилиндра, с гранями для ключа на конце, а внутри находятся ролики, в виде шпилек. При повороте ролики плотно прижимаются к резьбе шпильки и удерживают её при закручивании или откручивании.

Такие приспособления используются и когда обламывается болт и осталось кусок резьбы. Но стоят они не дёшево. Хоть это и вроде универсальный инструмент. Но для различной толщины резьбы, он должен быть соответствующего диаметра.

Не всегда под рукой имеется такой инструмент, поэтому многие закручивают шпильки подручными средствами, пассатижами или двумя гайками, в лучшем случае муфтами. Однако если в муфту вкрутить небольшой по длине болт, то шпилька ввёрнутая в муфту, зафиксируется встречным винтом и её можно будет не только закрутить, но и открутить.

Кроме того при закручивании и откручивании, лучше применять электродрель с соответствующими битами. Вкручивание происходит довольно не сложно, так как предварительно закрученный в резьбовую муфту болт, не только не даёт глубоко вкрутиться шпильке, но и фиксирует ей. Поэтому при необходимости вывернуть шпильку, он её удерживает.

Если же нужно снять муфту, то достаточно придержать муфту гаечным ключом или пассатижами и она скрутиться со шпильки.

Всем доброго времени. В данной статье речь пойдёт о таком инструменте как шпильковёрт. Многие сталкивались с такой задачей как выкручивание шпильки. Обычно многие делают это с помощью двух гаек, но бывает и такое что резьба на шпильки сорвана, и в таких случаях тоже есть выход, можно например приварить гайку. Но на всё это уходит время, а с помощью такого инструмента это делается в разы проще и быстрее. Вот герой нашей статьи и решил сделать себе такой инструмент. И для этого он взял кусок кругляка и для начала обработал его на токарном станке до нужных размеров (Диаметр 30 мм., длина 40 мм.)

Затем в этих местах сделает отверстия. А так как отверстия должны быть не в центре автор под заготовку с одной из сторон сделает подложки.

После того, как было сделано одно отверстие, автор решил сделать ещё два, отверстия. Одно на 10 мм., второе на 8 мм.

Так же сделал подложки и приступил к обработке.

Получилась вот такая заготовка второй детали.

Соединил её с первой деталью, и проворачивая вторую деталь в первой, сделал отметку. По которой в дальнейшем он произведёт проточку первой детали таким образом.

Всем большое спасибо! И до новой встречи.

Видео изготовления:

Типы, конструкция и принцип работы шпильковерта

Главная проблема работы со шпильками — это обеспечить надежную фиксацию цилиндрического стержня без его повреждения и с необходимым для вворачивания или вывертывания усилием. Предложено несколько решений этой задачи, и по способу зажима шпилек шпильковерты делятся на несколько типов:

  • Роликовые;
  • Эксцентриковые;
  • Цанговые (кулачковые);
  • С гаечным зажимом и упором.

При этом все типы инструмента могут иметь исполнение одного из двух видов:

  • Самостоятельный инструмент, работающий без дополнительных приспособлений;
  • Оснастка для работы с обычными ключами, воротками, трещотками и прочими приспособлениями.

Инструмент первого типа удобен и прост в применении, он всегда готов к работе, однако, как правило, имеет более сложную конструкцию и высокую стоимость. Инструмент второго типа может иметь шестигранники под ключ или квадрат стандартного размера (как правило, 1/4, 1/2 и 3/4 дюйма) под вороток, трещотку и т.д. Этот инструмент более универсален, компактен и имеет доступную стоимость.

Каждый из этих инструментов имеет свои конструктивные особенности и принцип действия.

Один из наиболее простых по конструкции и надежных инструментов. В общем случае представляет собой цилиндрический корпус, внутри которого расположены три цилиндрических ролика, между которым могут дополнительно устанавливаться распорные вставки. Внутренняя поверхность корпуса имеет сложный профиль (треугольный с закругленными гранями и углами, с элементами овоида и т.д.), поэтому ролики, перекатываясь внутри корпуса, могут приближаться и отдаляться от его центральной оси.

Работает роликовый шпильковерт просто. Инструмент надевается на шпильку и проворачивается с помощью ключа или воротка. При повороте ролики перекатываются по шпильке и внутренней поверхности корпуса, что приводит к заклиниванию шпильки — теперь усилие от руки передается на нее, что позволяет ввернуть или вывернуть ее.

Ключи для шпилек этого типа просты, надежны и удобны, однако имеют существенный недостаток — каждый шпильковерт выполняется под определенный диаметр шпильки. Только в этом случае обеспечивается необходимый прижим роликов к шпильке и ее заклинивание при повороте. Поэтому для работы с различными шпильками необходимо иметь целый набор роликовых шпильковертов.

Инструмент данного типа также очень прост, при этом он более универсален, чем роликовый. Конструктивно данный эксцентриковый шпильковерт очень прост: его основу составляет корпус с одним или двумя отверстиями под шпильки, на котором располагается шарнирный эксцентрик — металлический диск с рифленым ребром и возможностью подвода к отверстиям. Также на корпусе располагается вороток или квадрат для установки воротка, трещотки или иного приспособления.

Работает эксцентриковый шпильковерт просто: инструмент надевается на шпильку, диск подводится к шпильке, и весь инструмент проворачивается — при повороте эксцентрик упирается в шпильку, заклинивает ее и позволяет передать на нее необходимое для ввертывания/выворачивания усилие.

Сегодня выпускаются эксцентриковые шпильковерты двух типов:

  • Универсальные — с одним или двумя отверстиями, позволяющими использовать инструмент для работы с различными по диаметру шпильками;
  • Под размер — с одним отверстием для работы со шпильками одного диаметра.

Следует заметить, что существуют инструменты, сочетающие в себе конструктивные особенности эксцентриковых и роликовых шпильковертов. В таком инструменте предусмотрено три малых эксцентрика, охватывающих шпильку, при повороте инструмента эксцентрики заклинивают шпильку в трех точках, обеспечивая максимальный прижим и передачу большого усилия.

Это универсальный инструмент, имеющий устройство, аналогичное цанговому патрону дрели и других инструментов. Основу шпильковерта этого типа составляет корпус, внутри которого расположены подвижные кулачки. При повороте корпуса кулачки сходятся к центру, зажимая шпильку, и обеспечивая передачу на нее усилия от руки.

Цанговые шпильковерты наиболее универсальны, так как позволяют работать с различными по диаметру шпильками, даже с нестандартными. Однако кулачки не всегда обеспечивают необходимую степень фиксации инструмента на шпильке, поэтому шпильковерт этого типа зачастую не может справиться с крепежом. Это недорогой любительский инструмент, который практически не используется в автомастерских.
