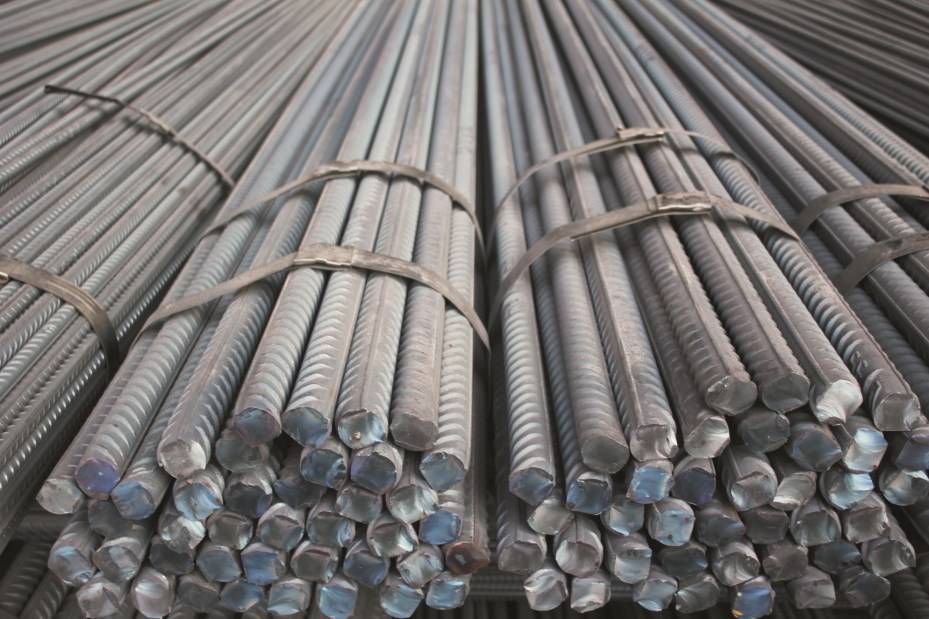

Классы строительной арматуры
Арматура А1, АI также А240
Арматура А2, АII также А300
Арматура А3, АIII также А400
Арматура А4, АIV также А600. Арматура А5, АV также А800 и арматура А6, АVI также А1000
Арматура А500С
Арматура B500C
Арматура А400С

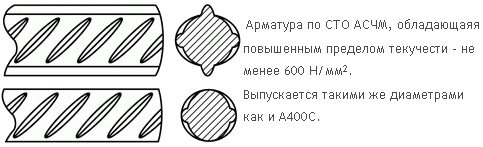

Арматура А600С
В процессе производства прокатной арматуры практически невозможно добиться точного размера выпускаемого изделия независимо от того, кто производитель. Этот факт был учтен в ГОСТе: введены поправки на габариты и вес арматуры (отклонения отображены в табличном виде). Как показывает практика, различные производители поставляют изделия с погрешностью до 9 процентов, притом показатели в пользу и уменьшения, и увеличения веса арматуры.
Качество стали зависит не только от толщины арматуры. Существует ряд физико-химических свойств, влияющих на характеристики выпускаемого изделия в процессе его изготовления. В зависимости от типа стали металлические изделия выпускаются для тех или иных целей и направлений использования.
Технологический процесс самым прямым образом формирует все задаваемые характеристики арматуры. При добавлении в состав горячекатаной строительной арматуры углерода и легирующих добавок (хром, кремний, марганец, титан, никель и др.) возрастает прочность и снижается удлинение при разрыве. Для различных строительных процессов необходима сталь с определенным набором параметров.
Сортамент арматуры-таблица
В соответствии с ГОСТом 5781-81 выделяют 20 основных диаметров арматуры
| Диаметр арматуры, мм | Площадь сечения, см2 | Вес арматуры, кг/м |
| 3 | 0,071 | 0,055 |
| 4 | 0,126 | 0,098 |
| 5 | 0,196 | 0,154 |
| 6 | 0,283 | 0,222 |
| 7 | 0,385 | 0,302 |
| 8 | 0,503 | 0,395 |
| 9 | 0,636 | 0,499 |
| 10 | 0,785 | 0,617 |
| 12 | 1,131 | 0,888 |
| 14 | 1,539 | 1,208 |
| 16 | 2,011 | 1,578 |
| 18 | 2,545 | 1,998 |
| 20 | 3,142 | 2,466 |
| 22 | 3,801 | 2,984 |
| 25 | 4,909 | 3,853 |
| 28 | 6,158 | 4,834 |
| 32 | 8,042 | 6,313 |
| 36 | 10,18 | 7,99 |
| 40 | 12,56 | 9,87 |
Классификация арматуры
Классы и их габариты:
ГОСТ 5781-81, исходя из эластичности, разделяет их на разновидности:
- A 400 (A-3). Диаметр от 6-40 мм, сталь – 35 ГС, 25 Г2С, 32Г2Рпс
- A 240 (A-1). Размер от 6-40 мм, сплав – Ст3кп, Ст3пс, Ст3сп.
- A-600 (A-4). Диаметр от 6-40 мм, сталь – 80С, 20ХГ2Ц
- A-800 (A-5). Диаметр от 6-40 мм, сплав – 23Х2Г2Т
- A 1000 (A-6). Размер от 6-40 мм, сталь – 22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР
- А 300 (A-2). Диаметр от 10-80 мм, сталь – Ст5сп, Ст5пс, 18Г2С, 10 ГТ
Еще есть 2 переходных упрочненных варианта:
- A500C. Диаметр 6-40 мм, горячекатаная сталь
- B-500C. Размер 6-12 мм, холоднодеформированный
В соответствии с назначением:
- Рабочая арматура. Обычно стыкуется вдоль, для препятствия растягиванию и сжимания конструкции
- Анкерная арматура. Вдалбливаются в основание постройки, для последующей связывания с основным каркасом
- Запорная арматура. Разграничивает трудовую среду от герметичной сферы.
- Монтажная арматура. Объединяет детали всего каркаса в единичную конструктивную сеть
- Действующая арматура. Устанавливается поперчено или в вертикальном положении, подобно хомутов или сварных стержней. Воспринимает усилие по вертикальной линии, немного осуществляет роль строительно-монтажных стержней
По ориентации:
- Поперечная – увеличение усиления постройки от косых щелей
- Продольная – воспрепятствует сжатию и растяжению скелета сооружения и предупреждает от отвесных щелей.
По использованию:
- Напрягаемая – предварительно подвергается изменению, благодаря чему становится более восприимчива к перегрузкам. Употребляется для высокопрочных построек
- Не напрягаемая – менее долговечная, может использоваться для построек, где нет огромных нагрузок на арматурную сетку.
В таблице представлен сортамент арматуры А500С ГОСТ 52544-2006
| Диметр арматуры, мм | Площадь сечения, мм2 | Масса 1 метра, кг |
| 6 | 28,3 | 0,222 |
| 8 | 50,3 | 0,395 |
| 10 | 78,3 | 0,617 |
| 12 | 113 | 0,888 |
| 14 | 154 | 1,210 |
| 16 | 201 | 1,580 |
| 18 | 254 | 2,000 |
| 20 | 314 | 2,470 |
| 22 | 380 | 2,980 |
| 25 | 491 | 3,850 |
| 28 | 616 | 4,830 |
| 32 | 804 | 6,310 |
| 36 | 1018 | 7,990 |
| 40 | 1257 | 9,870 |
5 методик применения арматуры.
Благодаря технологичности монтирование и низкой стоимости, арматуру повсеместно используют в разнообразных элементах строительного производства.
- Вязаная арматурная сетка. Употребляется при использовании небольших площадях армирования, в ситуациях, когда нельзя соединить участки сетки электросваркой, при срочных работах, или при армировании железными нитями из не поддающимся сварке металлов.
- Усиленная кладка несущих стен зданий. Применяется арматура сварочная (вязаная), сетка малого диаметра, или используются единичные прутья, которые помещаются в раствор промеж рядами кладки.
- Петли, хомуты. Используются с целью сборки ключевых частей строительной конструкции в больших каркасах для амортизации и перераспределения нагрузки.
- Усиленный арматурный каркас. Стержни связывают сварочными швами, с помощью которых возводится «остов», обеспечивающий жесткость, устойчивость и гибкость несущих опор.
- Фундамент объекта. Для увеличения усиления плиты фундамента применяют поперченное и продольное расположение прутьев в пару рядов (при небольшом – допускается и один ряд). Примерно, на один метр арматуры продольного армирования, устанавливается 1 поперечный хомут или стержень.
Купить арматуру в Краснодаре
Заказать арматуру по доступным ценам сможете на нашем сайте. В прайс-листах фирмы «ДорСтройМеталл» можно найти полный состав существующего металлопроката и его наиболее подробную характеристику.
Для нашей фирмы каждый клиент – самый ценный!
Особенности маркировки строительной арматуры
Арматурный прокат востребован во многих сферах, поэтому выпускается в обширном ассортименте. Каждый производитель обязан наносить на продукцию определенную маркировку, которая отражает физико-механические свойства и эксплуатационные качества изделий.
Для чего нужна арматура?
Бетон не зря считается одним из самых прочных и долговечных строительных материалов. Он прекрасно выдерживает нагрузку на сжатие, но слабо противостоит растягивающим или сдвигающим нагрузкам. Из-за этого конструкция может быстро потрескаться или разломиться.
Для улучшения качественных характеристик уже много лет используется железобетон. Это своеобразный сплав металла и искусственного камня. Сначала в опалубке формируется каркас из стальных стержней – арматуры. А затем уже заливается бетон. Получившееся сооружение обладает всем необходимым набором свойств: прочное, при этом достаточно пластичное, выдерживает почти все виды деформационных нагрузок, включая вибрацию, изгиб и тому подобное.
Описание строительной арматуры будет неполным, если мы не перечислим сферы использования стальных изделий. Это:
1. Строительство жилых мало- и многоэтажных домов (фундамент, монолитные стены, перекрытия), промышленных зданий, сложных сооружений специального назначения (причалы, гидроэлектростанции, метрополитен).
2. Возведение различных опорных и защитных конструкций (теплицы, опоры для трубопроводов, колонны).
3. Устройство стяжки, укрепление штукатурки.
4. Производство железобетонных изделий фасонного типа (кольца, трубы, плиты перекрытий, балки, фундаментные блоки).
5. Формирование дорожного полотна, тротуаров, аэродромных взлетных полос и др.
Читаем символы маркировки
Символьный код арматурного проката начинается с литеры:
- А – горячекатаная или холоднокатаная (термоупрочненная) продукция;
- В – холоднодеформированная;
- К – канаты.
Далее идет указание на класс арматуры в виде цифрового набора от А240 до А1000, что обозначает индекс текучести стали в МПа. Чем выше показатель, тем прочнее и надежнее изделия.
Выделяют следующие серии арматурного проката:
1. А240 или А1 – производится из стали марок Ст3СП, Ст3ПС, Ст3КП, классифицируется как монтажные пруты с гладким профилем диаметром от 4 до 40 мм.
2. А300 или А2 – изготавливается из металла серии СТ5СП(пс) или СТ18Г2С, относится к рабочим изделиям с рифленой поверхностью сечением 10-80 мм. В зависимости от диаметра производится в виде проволоки, свернутой бухтами либо стержнями длиной 6-12 м.
3. А400/А500 или А3– выпускается из стали марок 35ГС, 25Г2С, 32Г2Р. Это рабочая арматура периодического профиля сечением 6-40 мм. Производится также в серии «В» из металла методом холодного вытягивания. Это наиболее востребованная арматура для фундамента плитного, ленточного или свайного типа.
4. А600 или Ат4 – производится из низколегированной термоупрочненной (холоднокатаной) стали класса 80С, 20ХГ2Ц, предназначенного для сварных конструкций. Длина прутов классифицируется как мерная (пруты по 6, 9 и 11,7 м) или немерная (стержни и бухты до 12 м). Диаметр варьируется от 10 до 32 мм. Поверхность периодическая, серповидного типа.
5. А800 или Ат5 – изготавливается из металлического низколегированного сырья марки 23Х2Г2Т. Продукция выпускается в диаметре 6-40 мм и предназначена для формирования сварных каркасов в обычных и предварительно напряженных ЖБИ.
6. А1000 или А6 – из низколегированной стали классов 22Х2Г2АЮ, 22Х2Г2Р и 20Х2Г2СР. Отличительная черта – применение любого типа сварных работ без ограничений. Диаметр стержней варьируется от 6 до 32 мм.
Маркировка включает также указание на особые свойства продукции:
- К – коррозионная стойкость. Изделия подвергаются процессам цинкования, гальванизации и другим, в результате которых на поверхности образуется защитная пленка, предотвращающая окисление.
- С – соединение методом сварки.
- Т – термомеханически упрочненная сталь.
После основных параметров указывается диаметр. К примеру, маркировка А500С Ø12 расшифровывается как арматура горячекатаная с индексом текучести 500 Мпа и периодическим профилем, предназначена для сварных работ, диаметр изделия – 12 мм.
Для отдельных видов продукции ГОСТы требуют окрашивать концы прутов. Для разных классов применяются следующие цвета:
1. Для арматуры из низколегированной стали:
- А4 – красный;
- А5 – красный и зеленый;
- А6 – красный и синий.
2. Для проката из термоупрочненного металла:
- Ат3 – белый и синий;
- Ат4 – белый и желтый;
- Ат4К – зеленый;
- Ат5 – синий;
- Ат5СК – белый и зеленый;
- Ат5К – желтый и зеленый;
- Ат6 – желтый;
- Ат6К – зеленый и черный.
Расчёт
Для расчёта необходимого количества арматуры воспользуемся таблицей. (5)
Таблица 5
Проиллюстрируем алгоритм расчёта примером.
Необходимо определить массу стержней для ленточного фундамента 8 х6 м (периметр – 28 м). Ширина – 40 см, высота – 1 м. Из продольных, вертикальных, поперечных стержней формируется каркас (рис. 5).
Рис. 5
Расстояние между стержнями принимаем 30 см (при заглублении в бетон на 5 см). Всего при метровой глубине – 4 ряда. Для указанной ширины достаточно 2 стержней. Итого 8 стержней. Длина арматуры 8 х 28 = 224 м. Диаметра 12 мм будет достаточно. Из таблицы 1 берём вес 1 м: 0,888 кг.
Продольная арматура: 224 х 0,888 = 199 кг.
Связь продольных и вертикальных рядов обеспечивает поперечная арматура с шагом 30 см. С учётом защитного слоя бетона 5 см длина поперечных стержней – 30 см. Используем арматуру 6 мм (0,222 кг).
При шаге сечения 30 см в нём разместится 4 стержня (по количеству рядов) по 30 см плюс 2 вертикальных стержня по 90 см. Всего 3 м. При шаге 30 см сечений будет 28/0,3 = 93, 3. Таким образом, 93,3 х 3 = 280 м.
Поперечная арматура: 280 х 0,222 = 62,16 кг
Итого арматуры: 199 + 62,2 = 261,2 кг.
Объём бетона:28 х 0,4 = 11,2 м3
Расход на 1 м3 бетона будет следующий.
Ø12 мм:199/11,2 = 17,8 кг.
Ø 6 мм: 62,2/11,2 = 5,6 кг.
Соединяется арматура сваркой или вязальной проволокой.
Точный расчёт производится в соответствии со СНиП 52-01-2003.
Классификация и сортамент
1.1. В зависимости от механических свойств арматурная сталь подразделяется на классы А-I(А240), А-II (А300), А-III (А400); А-IV (А600), А-V (А800), А-VI (А1000).
1.2. Арматурная сталь изготовляется в стержнях или мотках. Арматурную сталь класса А-I(А240) изготовляют гладкой, классов А-II (А300), А-III (А400), А-IV (А600), А-V (А800) и А-VI(А1000) – периодического профиля.
По требованию потребителя сталь классов А-II (А300), А-III (А400), А-IV (А600) и А-V (А800) изготовляют гладкой.
1.1; 1.2. (Измененная редакция, Изм. № 5).

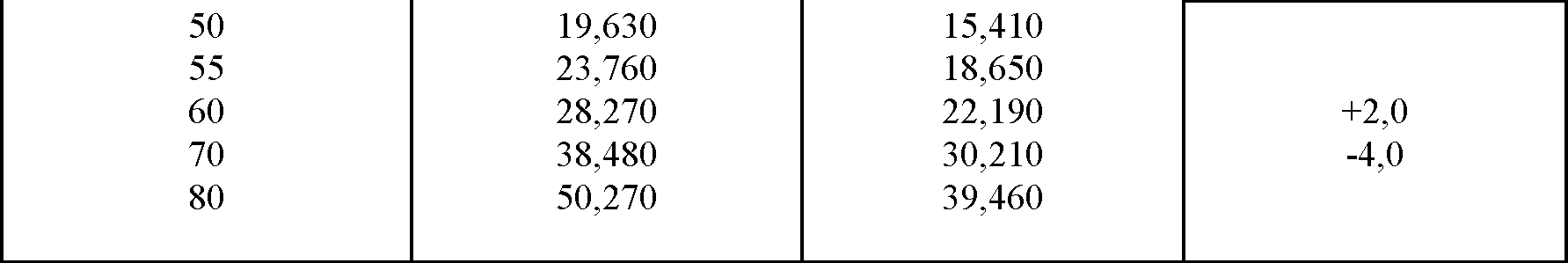

1.3. Номера профилей, площади поперечного сечения, масса 1 м длины арматурной сталигладкого и периодического профиля, а также предельные отклонения по массе дляпериодических профилей должны соответствовать указанным в табл. 1.
1.4. Номинальные диаметры периодических профилей должны соответствоватьноминальным диаметрам равновеликих по площади поперечного сечения гладких профилей.

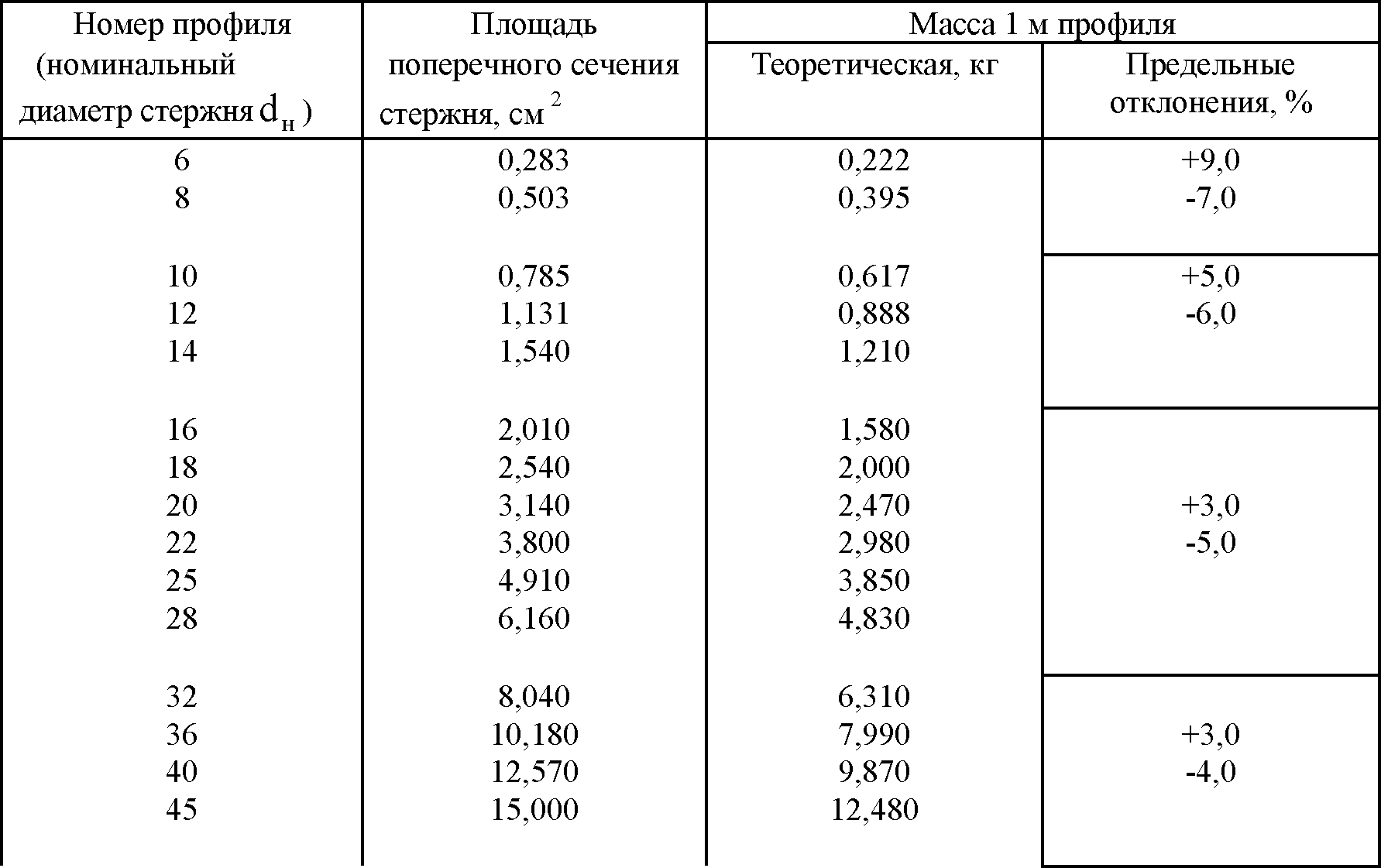

Таблица 1
(Измененная редакция, Изм. № 3).
1.5. Масса 1 м профиля вычислена по номинальным размерам при плотности стали, равной 7,85 • 103 кг/м3 . Вероятность обеспечения массы 1 м должна быть не менее 0,9.
(Измененная редакция, Изм. № 3).
1.6. Предельные отклонения диаметра гладких профилей должны соответствовать ГОСТ2590-88 для обычной точности прокатки.
1.7. Арматурная сталь периодического профиля представляет собой круглые профили сдвумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовойлинии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходнойвинтовой линии, диаметром 8 мм – по двухзаходной винтовой линии.
1.8. Арматурная сталь класса А-II (А300), изготовленная в обычном исполнении, профилем, приведенным на черт. 1а, и специального назначения Ас-II (Ас300) профилем, приведенным начерт. 2а, должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеихсторонах профиля.
Сталь класса А-III (А400), изготовляемая профилем, приведенным на черт. 1б, и классов А-IV (А600), А-V (А800), А-VI (А1000) профилем, приведенным на черт. 1б, 2б, должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой – левыйзаходы.
Арматурную сталь специального назначения класса Ас-II (Ас300) изготовляют профилями, приведенными на черт. 1а или 2а.
Профиль, приведенный на черт. 2а, специального назначения изготовляется по согласованию изготовителя с потребителем. Форма и размеры профилей, приведенных на черт. 2а и б, могут уточняться.

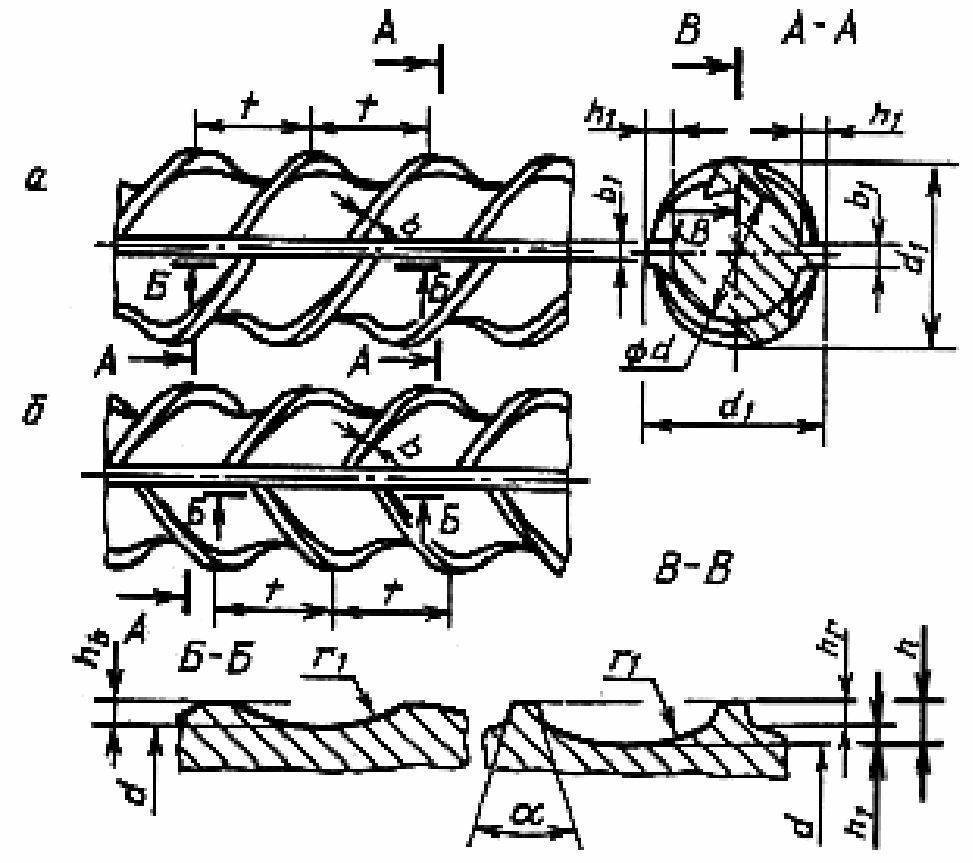

Черт. 1

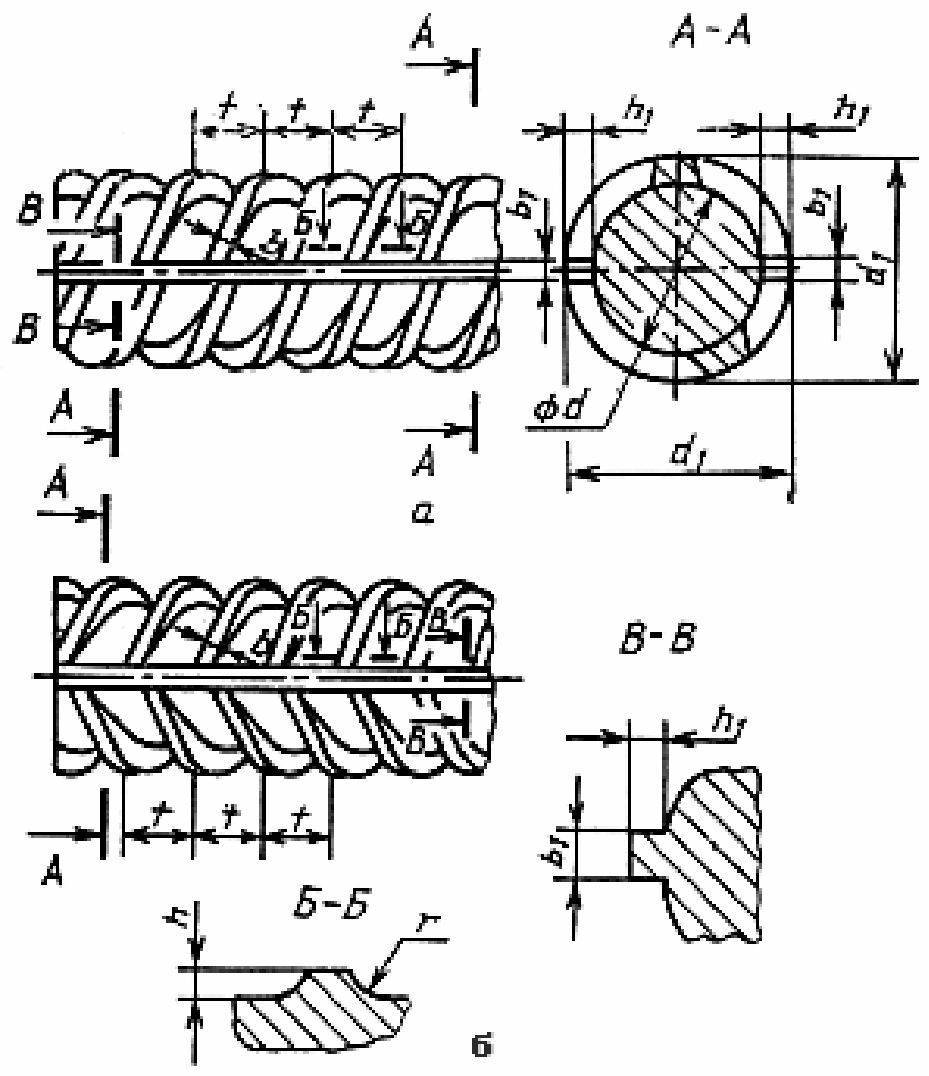

Черт. 2

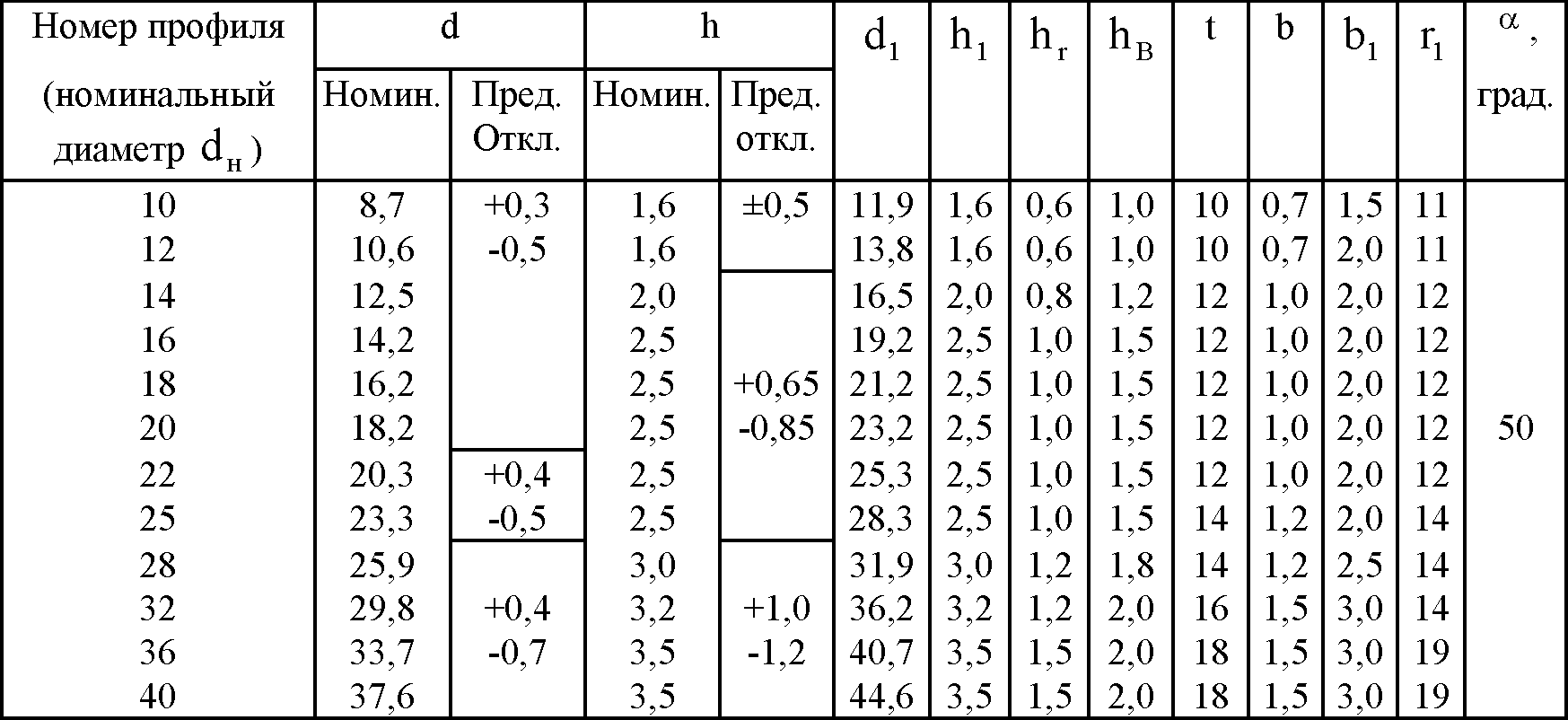

1.9. Размеры и предельные отклонения размеров арматурной стали периодического профиля,изготавливаемого по черт. 1а и б, должны соответствовать приведенным в табл. 2, а по черт. 2аи б – приведенным в табл. 3.

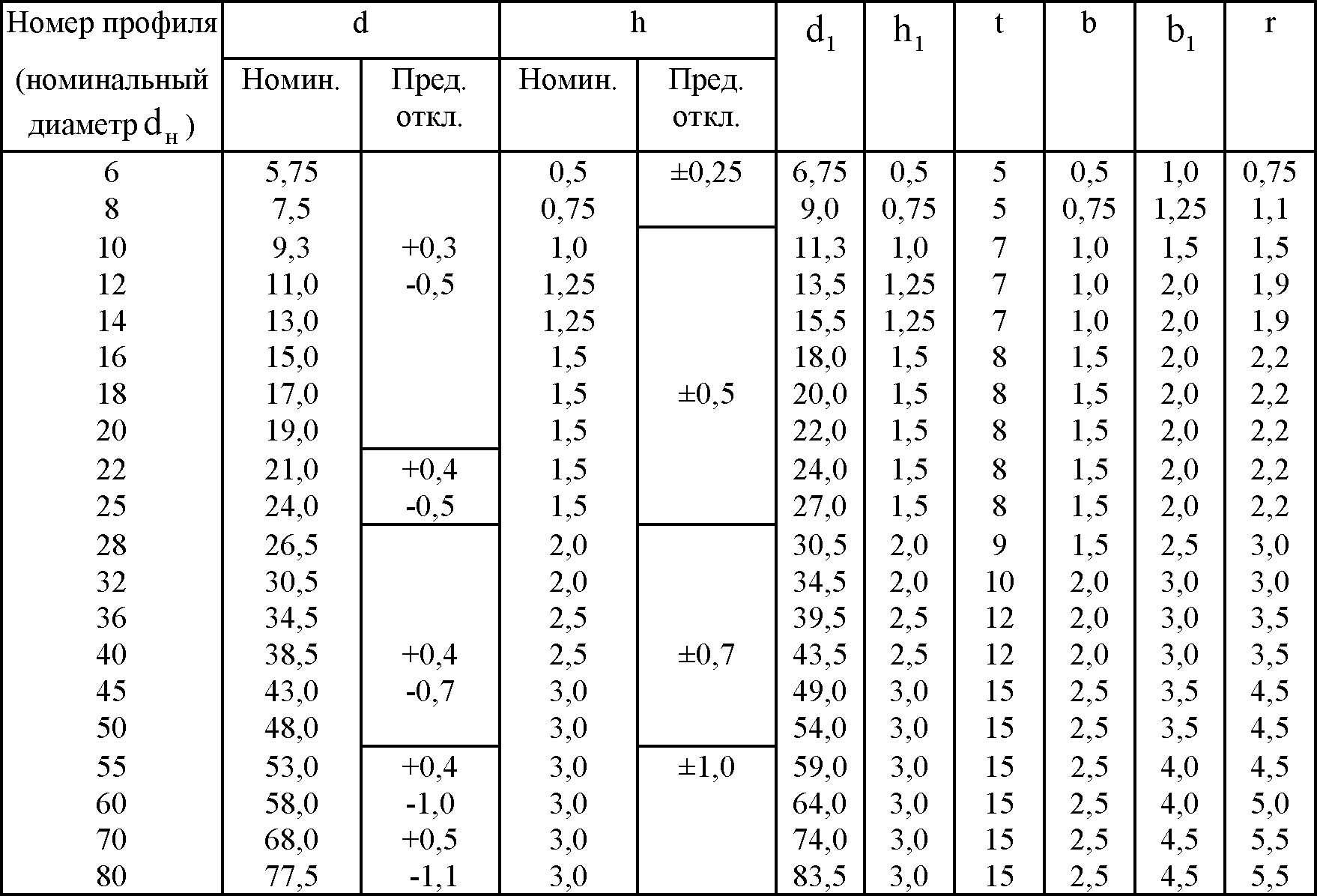

Таблица 2
Размеры, мм
Примечание. По требованию потребителя предельные отклонения размера d1 не должны превышать предельных отклонений d плюс удвоенные предельные отклонения h.
Таблица 3
Размеры, мм
1.10. Относительные смещения винтовых выступов по сторонам профиля, разделяемыхпродольными ребрами, не нормируются.
Размеры, на которые не установлены предельные отклонения, приведены для построения калибра и на готовом профиле не проверяются.
1.11. Овальность гладких профилей (разность наибольшего и наименьшего диаметров водном сечении) не должна превышать суммы плюсового и минусового предельных отклоненийпо диаметру.
1.9. – 1.11. (Измененная редакция. Изм. № 3).
1.12. Арматурную сталь классов А-I (А240) и А-II (А300) диаметром до 12 мм и класса А-III (А400) диаметром до 10 мм включительно изготовляют в мотках или стержнях, большихдиаметров – в стержнях. Арматурную сталь классов MV (А600), А-V (А800) и А-VI (А1000)всех размеров изготовляют в стержнях, диаметром 6 и 8 мм изготовляют по согласованиюизготовителя с потребителем в мотках.
1.13. Стержни изготовляют длиной от 6 до 12 м:
мерной длины;
мерной длины с немерными отрезками длиной не менее 2 м не более 15% от массы партии;
немерной длины.
В партии стержней немерной длины допускается наличие стержней длиной от 3 до 6 м не более 7% от массы партии.
По согласованию изготовителя с потребителем допускается изготовление стержней от 5 до 25 м.

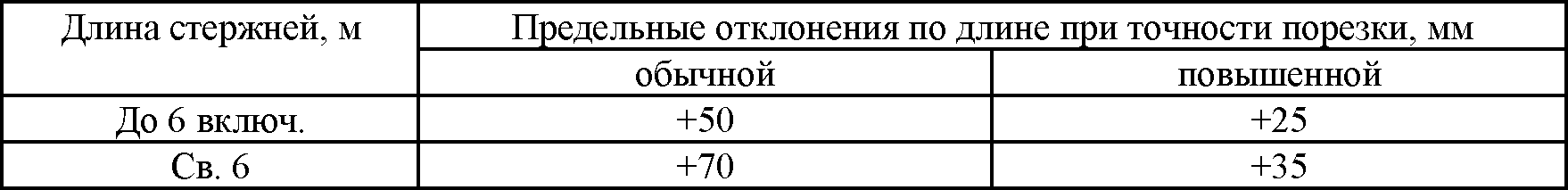

1.14. Предельные отклонения по длине мерных стержней должны соответствоватьприведенным в табл. 4.
Таблица 4
Стержни повышенной точности изготовляют по требованию потребителя.
1.15. Кривизна стержней не должна превышать 0,6% измеряемой длины.
Примеры условных обозначений.
Арматурная сталь диаметром 20 мм, класса А-II (А300):
20-А-11 ГОСТ 5781-82
Арматурная сталь диаметром 18 мм, класса А-I (А240):
18-А-1 ГОСТ 5781-82
В обозначении стержней класса А-II (А300) специального назначения добавляется индекс с: Ас-II (Ас300).
(Измененная редакция, Изм. №4).

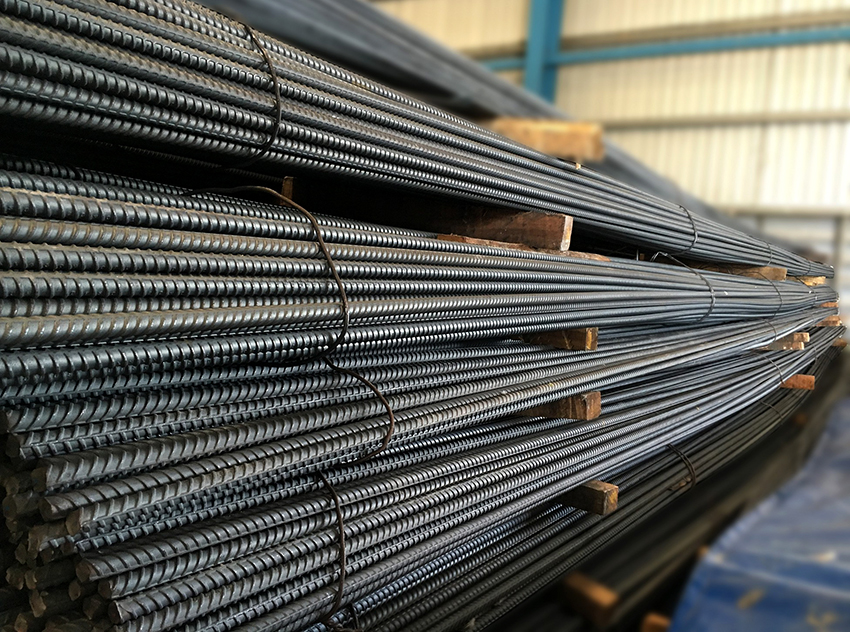

Арматура А3
К арматуре класса А3 относится горячекатаная круглая сталь с периодическим профилем, изготовленная согласно требований ГОС Т5781-82. На поверхности АIII имеются два продольных выступа и между ними — противоположно направленные рифления в виде «елочки»: с одной стороны арматуры правый винт, с другой — левый (кроме профиля А 3 специального назначения, изготавливаемого по согласованию с заказчиком).
Назначение арматурной стали класса А3
А3 используют для армирования обычных и предварительно напряженных конструкций в качестве рабочей арматуры (устанавливаемой по проектным расчетам конструкций на нагрузки и воздействия) и в качестве монтажной арматуры (в случае монтажа из-за конструктивной и технологической необходимости).
Используется арматура класса А3 в производстве железобетонных изделий, при устройстве фундаментов, для армирования штукатурных слоев, бетонных стяжек, усиления стен из силикатного кирпича, конструкций из газобетона и т. п.
Маркировка А3, сортамент, масса и технические характеристики
Стандартная маркировка арматурной стали класса А3 записывается одной строкой в следующем порядке:
- цифра, указывающая диаметр прута в мм;
- литера «А» и указание класса «III»;
- в скобках (А400) — международная классификация;
- ГОСТ 5781-82.
Например, стандартная маркировка для А3 диаметром 20 мм имеет вид: 20-А-III (A400)ГОСТ 5781-82.
Согласно ГОСТу 5781-82, никакие дополнительные буквы для маркировки А3 не используются.
А3 выпускается согласно стандартному ряду следующих номинальных диаметров:
∅6÷∅40 мм, вес 1 метра регламентируется ГОСТом 5781-82:
| Диаметр | Вес, кг/1 м.п. | Количествометров в 1 т | Диаметр | Вес, кг/1 м.п. | Количествометров в 1 т | Диаметр | Вес, кг/1 м.п. | Количествометров в 1 т |
| 6 | 0,222 | 4504,50 | 16 | 1,580 | 632,91 | 28 | 4,830 | 207,4 |
| 8 | 0,395 | 2531,65 | 18 | 2,000 | 500,00 | 32 | 6,310 | 158,48 |
| 10 | 0,617 | 1620,75 | 20 | 2,470 | 404,86 | 36 | 7,990 | 125,16 |
| 12 | 0,888 | 1126,13 | 22 | 2,980 | 335,57 | 40 | 9,870 | 101,32 |
| 14 | 1,210 | 826,45 | 25 | 3,850 | 259,74 |
Для производства арматурной стали A-III используются низколегированные стали марок 35ГС, 25Г2С, 2Г2Рпс.
Арматуру диаметром ∅6 мм÷∅40 мм производят из стали марок 35ГС, 25Г2С. Кроме того, арматура диаметром ∅6 мм÷∅22 мм также может изготавливаться из стали 32Г2Рпс.
Отличие арматурной стали класса A3 от класса A1
Данные виды арматурных сталей, изготавливаемые согласно ГОСТу 5781-82, имеют четыре основных группы отличий:
- Непохожие профили поверхности — все диаметры A1 (∅6 мм÷∅40 мм) изготавливаются ГЛАДКИМИ, без продольных и поперечных рифлей. A3, наоборот, имеет два продольных ребра и выступы по винтовым линиям между ними.
- Для производства используют различные марки стали: A3 изготавливают из низколегированных сталей с добавками марганца (35ГС, 25Г2С), марганца и бора (32Г2Рпс). Для производства A1 используются углеродистые (без легирующих добавок) стали Ст3кп, Ст3пс, Ст3сп.
- Различные механические характеристики.
| Класс арматуры | Предел текучестикгс/мм² | Относит.удл. % | Испытание на изгиб(c — толщина отправки, d — ∅ арматуры) |
| А-I(А240) | 24 | 25 | c=d |
| А-III(А400) | 40 | 14 | c=3d |
Отличаются области применения. А3, благодаря рифленой поверхности, обладает отличными армирующими качествами и применяется для армирования бетонных конструкций различного назначения в строительстве монолитных зданий и сооружений из железобетона (в отличие от гладкой A1, которая подходит для армирования только в отдельных, специальных случаях, например, арматурных каркасов цилиндрической формы, для армирования дорожного полотна). Зато арматура класса А1 более востребована при изготовлении вспомогательных металлоконструкций (исключая высоконагруженные).
Область применения
Массовое применение A3 в строительстве жилых и промышленных зданий и сооружений обусловлено высоким уровнем пластичности, отличной свариваемостью и высокой сопротивляемостью механическим/усталостным нагрузкам этого класса арматурной стали. Немаловажным является экономический фактор: при использовании A3 в обычных, без предварительного напряжения конструкциях, экономия стали достигает почти 30%.
Наиболее востребованными на рынке металлопроката являются следующие диаметры: 6, 8, 10, 12, 14, 16, 18, 20. Арматура A3 используется для сооружения несущих силовых арматурных каркасов конструкций любого класса ответственности, а благодаря легирующей добавке марганца А3 отличается морозостойкостью и успешно применяется в регионах с низкими температурами.
Также вы можете:
Сортамент арматуры: дополнительные варианты маркировки
Для определения более конкретных характеристик арматуры создана специальная дополнительная маркировочная система. Например, аббревиатура А5К обозначает, что это профили класса А5, а буква К свидетельствует о наличии дополнительной защиты от коррозии. Для этого материал обрабатывают спецсредствами, которые обеспечивают его долговечность.
Наличие буквы С в маркировке говорит о том, что арматуру можно сваривать. Необходимо учитывать, что не все изделия, относящиеся к разным классам, можно сваривать между собой, тем более при отсутствии метки С в обозначении.
Если в маркировке есть буква К, это значит, что у арматуры имеется дополнительная защита от коррозии
Говоря о сортаменте арматуры, следует упомянуть о таком термине, как запорная (или трубопроводная) арматура. Такие виды профилей применяют в сантехнических работах. Соответственно, как отдельный подвид материала, данная арматура имеет свои классы и маркировку. При этом главный параметр выбора – герметичность. Этот критерий указывает на качество отработки узла в трубопроводе, без чего собрать его невозможно. Показатель герметичности указывают в характеристиках на упаковке материала.
5 Гладкие арматурные стальные детали – ГОСТ 10884
Гладкая арматура изготавливается еще и по ГОСТу 10884-94. Он распространяется на упрочненную термомеханическим способом арматурную сталь периодического, а также гладкого профиля с номинальными диаметрами в пределах 6–40 мм, которая предназначена для выполнения армирования конструкций из железобетона.
В ГОСТе 10884 арматурную стальную продукцию делят на классы на основании следующих критериев:
- механических свойств изделия – класса прочности, который регламентируется стандартом нормируемой величиной условного либо физического (фактического) предела текучести, исчисляемого в Н/мм2;
- эксплуатационных характеристик – на обладающую стойкостью к образованию коррозионного растрескивания (маркируется индексом К), свариваемую (С).
В соответствии с такой классификацией по данному стандарту изготавливают арматурную сталь классов Aт400C, Aт500C, Aт600, Aт600C, Aт600К, Aт800, Aт800К, Aт1000, Aт1000К, Aт1200.
Арматурная сталь класса Aт400C
ГОСТ 10884 ориентирован в первую очередь на изготовление арматуры периодического профиля. Гладкими по нему, причем при согласовании потребителя с производителем, допускается делать только изделия класса Aт800 и более высокой прочности. Номинальные диаметры этой арматуры ГОСТа 10884, площади сечения, вес 1 м, предельные допуски на массу и размеры, кривизна и овальность прутков должны соответствовать регламентируемым вышеприведенным ГОСТом 5781.
Таким образом, гладкие стальные изделия ГОСТа 10884 производятся следующих классов с соответствующими диапазонами диаметров:
- Aт800 – 10–32 мм;
- Aт800К – 18–32 мм;
- Aт1000, Aт1000К – 10–32 мм;
- Aт1200 – 10–32 мм.
Изготавливается она в виде прутков длиной, которая оговаривается во время составления заказа. Стержни делают следующих длин по требованию заказчика: мерной 5,5–13,5 м; допустимо мерной до 26 м. По длине предельные отклонения прутков должны отвечать требованиям выше рассмотренного ГОСТа 5781. Примеры обозначения изделий ГОСТа 10884:
- 18Am1200 ГОСТ 10884-94 – арматурная сталь класса прочности Aт1200 диаметром 18 мм;
- 20Am1000K ГОСТ 10884-94 – арматура Aт1000, обладающая стойкостью к образованию коррозионного растрескивания, диаметром 20 мм.
Арматура холоднодеформированная класса В500С
Сталепромышленная компания производит арматурный холоднодеформированный прокат периодического профиля класса В500С согласно ГОСТ Р 52544-2006.
Холоднодеформированная арматура используется для армирования железобетонных конструкций, производства сварных арматурных сеток, арматурных каркасов, изготовления закладных деталей для бетона.
Применение холоднодеформированной арматуры В500С в строительстве предусмотрено СНиП 52-01-2003, а в соответствии со Сводом правил СП 52-010-2003 НИИЖБ рекомендует арматуру класса В500С для применения в строительстве наряду с арматурой А500С и взамен горячекатаной арматуры класса А400 (А3).
Конфигурация производимой Сталепромышленной компанией холоднодеформированной арматуры представляет собой трехсторонний серповидный периодический профиль.
Преимущества использования холоднодеформированной арматуры класса В500С:
- Так как холоднодеформированная арматура может изготавливаться в бунтах, то при ее технологическом переделе практически отсутствуют отходы, что ведет к сокращению непроизводственных затрат и снижению себестоимости изделий.
- Благодаря низкому содержанию углерода и механическому упрочнению, холоднодеформированная арматура обладает улучшенной свариваемостью по сравнению с горячекатаной арматурой класса А400 (А3), повышенной вязкостью и долговечностью, а также ее расчетное сопротивление на растяжение и сжатие выше, чем у горячекатаной арматуры тех же диаметров, что обеспечивает снижение расхода арматуры на 10-15%.
- Дополнительным преимуществом холоднодеформированной арматуры производства Сталепромышленной компании является и то, что она имеет трехсторонний периодический профиль с прокатной маркировкой по ГОСТ Р 52544, что позволяет производить ее высококачественную правку на правильно-отрезных станках, высокую свариваемость, обусловленную соответствующим химическим составом применяемой стали.
- Возможность сваривания холоднодеформированной арматуры дает возможность применять ее для изготовления сварных арматурных каркасов.
- Сокращение времени строительства при использовании готовых изделий из арматуры класса В500С. (Сетки, каркасы, скобо-гибочные изделия).
Оборудование Сталепромышленной компании позволяет выпускать арматуру следующих типоразмеров
Класс | Диаметр арматуры, мм | Упаковка | Вес упаковки, тн | Размеры |
В500С | 4; 5; 6; 8;10; 12 | мотки | вес мотка до 2,6 т | наружный D≤ 1100мм |
4; 5; 6; 8;10; 12 | прутки | вес пачки до 2,6 т | длина прутков до 6м |
Стандартные размеры арматурной сетки
Изготавливается сварная сетка из металлических прутьев, общий диаметр которых составляет от 3 до 40 мм. Подразделяется на легкие и тяжелые виды, при этом первые обладают диаметром прута до 10мм., а вторые от 12мм соответственно.
Рассматривая размеры их ячеек, невооруженным глазом можно заметить разницу, которая составляет от 0,5 см и доходит до 2,5 см.
Арматурная сетка может быть изготовлена большой площади и достигает длины в 12 метров, при минимальном значении от одного метра. Максимальный габарит в ширину составляет 240 см, при минимальном значении в 50 см.
| Наименование сетки сварной | Номинальный размер ячейки по осям проволоки, мм | Номинальный диаметр проволоки до оцинкования, мм | Ширина сетки по осям крайних проволок, мм | Теоретическая масса 1м2 сварной сетки, кг | ||
| по основным проволокам | по уточным проволокам | непокрытой | оцинкованной | |||
| 16х24 | 16 | 24 | 2,0 | 912 | 2,590 | 2,590 |
| 16х24 | 16 | 24 | 2,0 | 992;1024 | 2,620 | 2,970 |
| 16х48 | 16 | 48 | 2,0 | 896;992 | 2,100 | 2,360 |
| 24х24 | 24 | 24 | 2,0 | 912;1128 | 2,080 | 2,340 |
| 24х48 | 24 | 48 | 2,0 | 984 | 1,590 | 1,790 |
| 24х48 | 24 | 48 | 2,0 | 1128 | 1,56 | 1,76 |
| 24х48 | 24 | 48 | 2,0 | 1416 | 1,570 | 1,770 |
| 32х48 | 32 | 48 | 2,0 | 1120 | 1,320 | 1,490 |
| 32х24 | 32×24 | 16×24 | 2,0 | 912 | 2,390 | 2,710 |
| 25х12,5 | 25 | 12,5 | 2,0 | 1500 | – | 2,1 |
| 25х25 | 25 | 25 | 2,0 | 1500 | – | 2,04 |
| 25х50 | 25 | 50 | 2,0 | 1500 | – | 1,56 |
| 50х50 | 50 | 50 | 2,0 | 1500 | – | 1,1 |
| 50х75 | 50 | 75 | 2,0 | 1500 | – | 0,85 |
| 25х12,5 | 25 | 25 | 1,8 | 1500 | – | 2,5 |
| 25х25 | 25 | 25 | 1,8 | 1500 | – | 2,04 |
| 25х50 | 25 | 50 | 1,8 | 1500 | – | 1,56 |
| 50х50 | 50 | 50 | 1,8 | 1500 | – | 1,1 |
| 50х75 | 50 | 75 | 1,8 | 1500 | – | 0,85 |
| 12.7х12.7 | 12.7 | 12.70 | 1,0 | 1500 | – | 0,85 |
Предлагаем ознакомиться Расчет материалов на черновой пол а — плоская сетка
б, в — плоские каркасы
г — пространственный каркас
д, е — пространственные каркасы таврового и двутаврового сечений соответственно
ж — гнутая сетка
з — пространственный каркас, гнутый из сеток
и — закладные детали
1. По изначальному расположению рабочей арматуры.
- Рабочая арматура идет в одном направлении, и распределена в другом (рабочими могут быть как продольные, так и поперечные полосы).
- Рабочая арматура выполнена в обоих направлениях.
2. По диаметру вертикальных и горизонтальных стержней.
- Тяжелые (12-40мм);
- Легкие. (3-10мм)
К тяжелым видам относят сетки с диаметром свыше 12 мм. К легких относят все прочие сетки, которые находятся в диаметре от 3 до 10 мм включительно.
- АI (горячекатаная гладкая, римская цифра I обозначает уровень прочности)
- АII, АIII, АIV. AV, AVII (горячекатаная ребристая)
- AT III, AT IV, AT V, AT VI (горячекатаная термически упрочненная)
- В-1 (холоднокатаная с круглым сечением)
- ВР-1 (холоднокатаная с периодическим профилированием)
Характеристики и таблица сортамента арматуры А3. Площадь арматуры таблица сортамент
Расчетные площади поперечных сечений и масса арматуры; сортамент — КиберПедия
⇐ ПредыдущаяСтр 3 из 3
горячекатаной стержневой арматуры периодического профиля;
Обыкновенной и высокопрочной арматурной проволоки
| Диаметр, мм | Расчетные площади поперечного сечения, см2, при числе стержней | Масса, кг/м | |||||||||
| 0,071 | 0,14 | 0,21 | 0,28 | 0,35 | 0,42 | 0,49 | 0,57 | 0,64 | 0,71 | 0,052 | |
| 0,126 | 0,25 | 0,38 | 0,5 | 0,63 | 0,76 | 0,88 | 1,01 | 1,13 | 1,26 | 0,092 | |
| 0,196 | 0,39 | 0,59 | 0,79 | 0,98 | 1,18 | 1,37 | 1,57 | 1,77 | 1,96 | 0,144 | |
| 0,283 | 0,57 | 0,85 | 1,13 | 1,42 | 1,7 | 1,98 | 2,26 | 2,55 | 2,83 | 0,222 | |
| 0,385 | 0,77 | 1,15 | 1,54 | 1,92 | 2,31 | 2,69 | 3,08 | 3,46 | 3,85 | 0,302 | |
| 0,503 | 1,01 | 1,51 | 2,01 | 2,51 | 3,02 | 3,52 | 4,02 | 4,53 | 5,03 | 0,395 | |
| 0,636 | 1,27 | 1,91 | 2,54 | 3,18 | 3,82 | 4,45 | 5,09 | 5,72 | 6,36 | 0,499 | |
| 0,785 | 1,57 | 2,36 | 3,14 | 3,93 | 4,71 | 5,5 | 6,28 | 7,07 | 7,85 | 0,617 | |
| 1,313 | 2,26 | 3,39 | 4,52 | 5,65 | 6,79 | 7,92 | 9,05 | 10,18 | 11,31 | 0,888 | |
| 1,539 | 3,08 | 4,62 | 6,16 | 7,69 | 9,23 | 10,77 | 12,31 | 13,85 | 15,39 | 1,208 | |
| 2,011 | 4,02 | 6,03 | 8,04 | 10,05 | 12,06 | 14,07 | 16,08 | 18,1 | 20,11 | 1,578 | |
| 2,545 | 5,09 | 7,63 | 10,18 | 12,72 | 15,27 | 17,81 | 20,36 |
