Шлифовальные станки по дереву: классификация, видео, виды

Виды шлифовальных станков по дереву — классификация

Можно выделить несколько типов станков, которые могут использоваться для финишной обработки дерева. К наиболее распространенным можно отнести:

Дисковые или тарельчатые – один из самых распространенных вариантов исполнения. К особенностям конструкции можно назвать использование специального диска, к которому проводится прикрепление абразивного материала. Дисковые могут использоваться для произведения большого количества различных операций. Именно поэтому тарельчатый тип станков по шлифованию дерева встречается крайне часто.
Дисковый шлифовальный станок по дереву
Тарельчатый вид применяется для зачистки поверхности заготовок, которые имеют форму шаров, цилиндров и конуса. Своими руками можно сделать подобный станок небольших габаритных размеров. Компактность определяет возможность установки на верстаке в домашних условиях. Производительность этого вида станков очень высока, так как имеют мощный электродвигатель. Для его использования не нужно обладать определенными навыками.
Ленточные используются на протяжении последних нескольких десятилетий. К особенностям конструкции можно отнести невысокую цену и высокую производительность. Шлифование проводится при помощи специальной абразивной ленты, которую следует заменять при истирании.
Ленточный шлифовальный станок по дереву Корвет
Провести регулировку степени натяжения можно своими руками. Для того чтобы повысить устойчивость абразива к истиранию его изготавливают при использовании графита. Этот момент значительно повышает цену ленты, но изготовить ее своими руками нельзя. Фиксация проходит при помощи резиновых роликов, которые контролируют движение ленты.

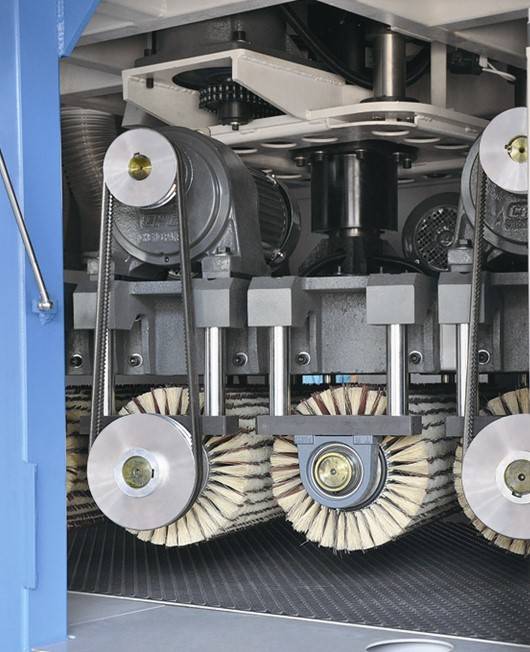

Существует барабанный тип станка. Используется барабанный станок для шлифования длинных плоскостей: щитов, реек, досок и так далее. Процедура придания поверхности необходимой шероховатости проводится барабаном или цилиндром.
Барабанный шлифовальный станок Jet DDS-225
Jet DDS-225 — 2 шлифовальных барабана для грубой и тонкой шлифовки за один проход
При этом зачастую изготавливают конструкцию с двумя барабанами. Для повышения эффективности модели на два барабана надевается абразив с различной зернистостью. Таким образом за один проход деталь проходит черновое и чистовое шлифование, что повышает эффективность оборудования.

Также есть комбинированная и калибровальная модели, которые получили применение в определенной ситуации. Калибровальная позволяет получить деталь высокой точности. Однако калибровальный станок не может использоваться при массовом производстве. С повышением точности обработки также повышается цена станка.

Барабанный шлифовальный станок по дереву своими руками

бому домашнему мастеру приятно, выполняя любимую работу, ощущать наличие всего необходимого инструмента. Брендовые экземпляры, собранные в коллекцию своими руками, его богатство и его гордость. Он её бережёт, тщательно подбирает и мечтает о пополнении в виде подарка или самодельного станка.

Барабанный шлифовальный станок Jet DDS-225Jet DDS-225 — 2 шлифовальных барабана для грубой и тонкой шлифовки за один проход

Резьба по дереву или приусадебное строительство, бондарное творчество или изготовление самодельных музыкальных инструментов – для всего нужен качественный инструмент. В том числе и для его отделки. Барабанный шлифовальный станок – венец всему комплекту инструментального хозяйства.

Калибровально шлифовальный барабанный станок Performax 22-44Барабанный шлифовальный станок ZSM 405

Как сделать шлифовальный станок своими руками: инструкция с пошаговым фото

Стоимость шлифовального станка заводского изготовления довольно высокая. Если электроинструмент не по карману, можно попробовать изготовить его самостоятельно. На таком станке можно будет не только шлифовать деревянные заготовки, но и затачивать инструмент. Собрать шлифовальный станок своими руками можно трех видов: ленточный, дисковый и барабанный.

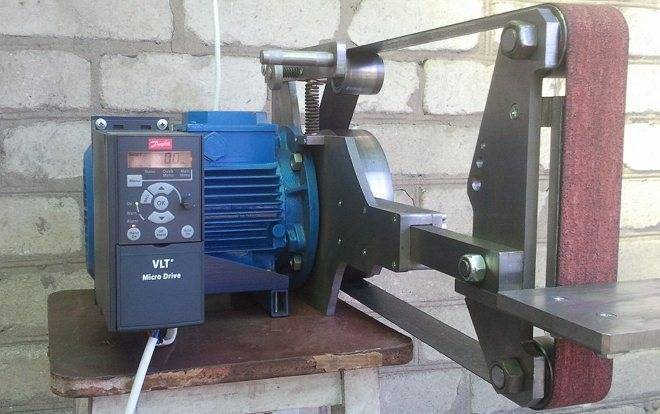

Вариант изготовления ленточного станка

Для сборки шлифовального станка ленточного типа понадобится электромотор, прочная станина и катки, на которых будет вращаться лента. Обязательно под рукой иметь чертеж или подробную схему с указанием всех узлов и размеров. Пример схемы станка с деревянной станиной предлагаем посмотреть на фото.

На следующем фото представлена готовая конструкция станка. В этом варианте расположение трех рабочих валов выполнено так, что движущаяся лента образует вертикальную шлифовальную плоскость. В качестве привода использована ременная передача.

В конструкции станка можно использовать четыре катка. Один из них является ведущим и насажен непосредственно на вал электродвигателя. На фото показан пример такой конструкции. Установка четырех катков позволяет получить две шлифовальные плоскости: горизонтальную и вертикальную.

Деревянная станина сглаживает вибрацию работающего электродвигателя, однако, древесина недолговечная. Оптимально заготовку размером 50х18 см вырезать из стали толщиной 2 см.

Один край станины делают идеально ровный, чтобы к нему закрепить площадку для электромотора. Для следующей детали понадобится сталь толщиной 1 см.

Площадку вырезают размером 18х16 см, после чего закрепляют к станине болтовым соединением.

Большая мощность электромотора для такого станка не нужна. Подойдет двигатель от старой стиральной машинки. Если требуется большая производительность шлифовальной машины, тогда желательно найти электромотор с частотой вращения вала 1500 об/мин мощностью от 2,5 до 3 кВт.

Качественной шлифовки можно добиться при движении наждачной ленты со скоростью 20 м/с. Чтобы достичь таких параметров, используют рабочие барабаны диаметром 20 см.

Ведущий барабан можно насадить на вал двигателя. Если такой вариант не подходит, изготавливают отдельный узел. Ведущий вал с подшипниками закрепляют на станине. С оного конца насаживают шкив ременной передачи, а с другого конца устанавливают ведущий барабан. Тогда на вал электродвигателя тоже насаживают шкив и надевают клиновидный ремень. Ведомые катки вращаются произвольно на подшипниках.

Шкивы ременной передачи придется вытачивать на токарном станке, а катки можно сделать из квадратных кусков ДСП размером 20х20 см. Плиты складывают друг на друга, пока не получится суммарная толщина 24 см.

По центру квадратных плит сверлят отверстие, вставляют шпильку с резьбой и плотно стягивают пластины с обеих сторон гайками. Квадратную заготовку протачивают так, чтобы получился барабан диаметром 20 см.

Во время проточки катка предусматривают в его центральной части утолщение. По отношению к краям барабана перепад должен составить 3 мм. За счет утолщения лента не будет съезжать с катков. Поверхность деревянного барабана обтягивают резиной. Подойдет старая велосипедная камера. Резина предотвратит проскальзывание ленты на катках.

Для изготовления шлифовальной ленты подойдет наждачная бумага на тканевой основе. Можно вырезать цельную полосу необходимой длины, края которой склеивают встык.

Если длинной полосы наждачной бумаги нет, отрезают полосу прочной ткани и сшивают ее в кольцо. Наждачную бумагу нарезают прямоугольниками, после чего наклеивают на полоску ткани.

При изготовлении шлифовальной ленты важно подобрать качественный клей, чтобы наждачная бумага не отслоилась

Техника безопасности

Очень часто люди получают травмы различной степени по причине несоблюдения элементарных правил техники безопасности

Для того чтобы избежать таких неприятных последствий работы, нужно изучить меры предосторожности и правила работы со шлифовальным станком

Всегда надо работать только в защитных очках. Любой материал может в любой момент раскрошиться от воздействия оборудования, а его кусочки разлетятся в разные стороны и могут попасть в глаз. А ещё были случаи, когда шлифовальный камень из-за старости подвергался разрушению. Это тоже может стать причиной поражения открытых участков тела.
Если имеются длинные волосы, то необходимо работать в шапочке, которая не даст локонам попасть во вращающиеся детали оборудования.
Никогда нельзя стоять прямо перед станком. Лучше сделать полшага в сторону. Тогда никакая деталь не отлетит в туловище.
Работать на станке нельзя в перчатках, поскольку их может затянуть внутрь вместе с рукой.
Запрещается обрабатывать детали на шлифовальном станке в длинной одежде, поскольку ткань может легко намотаться на движущиеся предметы.
Категорически запрещается подпускать к агрегату ребёнка. Нужно сразу предупредить его, что это не игрушка. В том случае, если такой аппарат стоит дома, то электрический шнур надо после работы подвешивать высоко, чтобы ребёнок не дотянулся до него и не подключил устройство к сети.

Числовое программное управление

ЧПУ на протяжении многих лет разрабатывалось для того, чтобы повысить производительность и упростить задачу, повысить точность получаемых размеров. Чертежи многих деталей имеют размеры с минимальными допусками, использовать ручной инструмент для решения подобной задачи нельзя. Поэтому если чертежи имеют подобные допуски, следует использовать механизированный метод обработки.

Многие проблемы не позволяли использовать числовое программное управление при создании шлифовального станка. Примером можно назвать систему смазки, а также позиционирование шпинделя. Управление при помощи ЧПУ определяет высокоточное позиционирование шпинделя, автоматизацию системы смазки.

Несмотря на огромное количество достоинств системы ЧПУ довольно сложно найти конструкцию с подобной технологией автоматизации. Это связано с тем, что подобное оборудование используются крайне редко в крупносерийном и массовом производстве.

ЧПУ определяет точное позиционирование шпинделя. Однако стоит учитывать, что шпиндель должен позиционироваться с учетом используемой оснастки. Поэтому на чертеже указывается то, какая используется оснастка для шлифовальных станков.

Обслуживание конструкции с ЧПУ значительно усложняется, так как внесение изменений может привести к сбою в работе. Периодически следует проводить наладку оборудования для поддержания точности изменения размеров, качества шероховатости.

Существует довольно много разновидностей системы ЧПУ, которые разделяются по типу используемой программы для описания траектории движения абразивного круга, описания скорости вращения шпинделя и величины подачи.

Классификация станков по степени автоматизации.

Выделяют станки-автоматы и полуавтоматы. Автоматом называют станок, в котором после наладки все движения, необходимые для выполнения цикла обработки, в том числе загрузка заготовок и выгрузка готовых деталей, осуществляется автоматически, т.е. выполняется механизмами станка без участия оператора.

Цикл работы полуавтомата выполняется также автоматически, за исключением загрузки-выгрузки, которые производит оператор, он же осуществляет пуск полуавтомата после загрузки каждой заготовки.

С целью комплексной автоматизации для крупносерийного и массового производства создают автоматические линии и комплексы, объединяющие различные автоматы, а для мелкосерийного производства — гибкие производственные модули (ГПМ).

Автоматизация мелкосерийного производства деталей достигается созданием станков с программным управлением (цикловым), в обозначение моделей вводится буква Ц (или числовым буква Ф). Цифра после буквы Ф обозначает особенность системы управления:

Ф1 — станок с цифровой индикацией (с показом чисел, отражающих, например, положение подвижного органа станка) и предварительным набором координат;
Ф2 — станок с позиционной или прямоугольной системой;
Ф3 — станок с контурной системой;
Ф4 — станок с универсальной системой для позиционной и контурной обработки, например, модель 1Б732Ф3 — токарный станок с контурной системой ЧПУ.

Варианты изготовления своими руками

Рассмотрим способы сборки шлифовальных станков разных типов:

Дисковый

Самый простой способ создания дискового станка — закрепленная на столе электродрель с установленным шлифовальным кругом. Другой доступный вариант — изготовление и установка шлифовального диска на вал циркулярной пилы. При этом, надо собрать устройство для уменьшения скорости вращения (система понижающих шкивов или электронное устройство).

Если необходимо сделать станок «с нуля», придется собрать:

Опорную площадку с подставкой для электродвигателя.
Подставку или рабочий стол.

Диск под установку абразива с возможностью крепления на вал двигателя.

Мнение эксперта

Левин Дмитрий Константинович

Как правило, изготавливают фанерные диски, которые устанавливают на вал с помощью муфты и резьбового крепления. Этот узел придется заказать у токаря. Высота стола должна быть такой, чтобы крепление диска находилось ниже его плоскости.

Ленточный

Для сборки такой шлифовальной установки надо действовать поэтапно:

Собрать станину. Она представляет собой две тумбы, на которых будут установлены приводной барабан с электродвигателем и приводной барабан с натяжным устройством.
Соединить тумбы рамой, на которой будет двигаться рабочий стол (по горизонтали, перпендикулярно движению ленты).
Собрать устройство подъема рабочего стола для регулировки высоты при обработке больших деталей.
Изготовить устройство для перемещения «утюжка».
Изготовить защитный кожух и подключить к нему патрубок системы пылеудаления.
Собрать электрическую систему запуска и остановки станка (кнопка «пуск», автомат и т.п.).

Наибольшую сложность представляют собой барабаны для установки абразива, натяжные устройства к ним и система подъема/опускания стола. Их придется частично заказывать у токаря, частично собирать на месте. Найти готовые узлы вряд ли удастся, поскольку они очень специфичны и редко встречаются на распространенных механизмах.

Барабанный станок

Самым простым вариантом станет установка электродвигателя так, чтобы его вал проходил сквозь отверстие в рабочем столе. Для этого надо собрать станину в виде опорной площадки с подставкой и вертикальной пластиной. На ней делаются отверстия и крепится электродвигатель. Барабан устанавливается на валу при помощи резьбового крепления. Его проще всего изготовить из древесины, или использовать отрезок от пластиковой трубы для канализации. Наждачную бумагу обертывают вокруг барабана и фиксируют саморезами или мелкими гвоздями.

Во всех случаях надо обеспечить невысокую скорость движения абразива. Надо выбирать электродвигатели с количеством оборотов не более 1000. Особо опасными станками являются ленточные. При высокой скорости движения край ленты способен разрезать любой материал и причинить серьезные травмы.

Выбор материала

В домашних условиях проще всего изготовить станок из древесины. Однако, следует учитывать, что она имеет малый вес и не способна погасить биения станка. Поэтому понадобится высокая жесткость соединений и прочное крепление станины к полу. Другой вариант — металлическая станина из уголка, швеллера или двутавра.

Такой станок массивнее, тяжелее, вибрация и биения будут легче гаситься. Однако, понадобятся сварочные работы, нарезка заготовок и прочие действия с металлом, что доступно не всем. Окончательный выбор определяется возможностями и предпочтениями владельца.

Выбор оборудования по его функциональному назначению

При покупке следует учитывать функциональности. Станки можно поделить на 3 типа:

Функции деревообрабатывающего станка

узкоспециализированный;
универсальный;
бытовой станок.

Узкоспециализированный станок – это лучшее решение при необходимости произведения качественной и точной обработки. Оборудование используют для конкретной задачи, а это дает возможность справляться с работой на высшем уровне.

Сверхточную обработку детали на большом производстве проводят путем применения станков, мощность которых достигает показателей в 2500–12000 Вт. Каждый промышленный станок характеризуется большими глубиной пропила и шириной строгания. Кроме этого, они имеют набор разнообразных дополнительных функций.

Универсальный. Данное оборудование используют в небольшом и малом производстве, в мастерской. Они отличаются небольшой мощностью в 450–3000 Вт. Характеризуются многофункциональностью, так как способны:

распиливать;
фуговать;
фрезеровать;
сверлить материал.

Универсальный инструмент дает возможность замены ряда установок, предназначенных для определенной сферы, а это гарантирует существенную экономию рабочего пространства.

Деревообрабатывающий бытовой станок МД

Бытовой станок идеально подходит для домашней мастерской. Стоимость такого товара будет оптимальной, если сравнивать с другими изделиями.

Несмотря на то, что по мощности и цене станки довольно низкие, но они производятся из прочных деталей, поэтому способны служить на протяжении длительного времени. Каждое устройство оснащено электродвигателем, позволяющим эксплуатировать его в условиях быта.

Качественный станок отличается наличием удобной столешницы, так как она дает пространство для удобного выполнения задачи. На рынке представлены разнообразные виды станков для обработки дерева – выбор зависит только от предназначения и наличия необходимых функций для определенного вида работы.

Выбор оборудования по его функциональному назначению

При покупке следует учитывать функциональности. Станки можно поделить на 3 типа:

Функции деревообрабатывающего станка

узкоспециализированный;
универсальный;
бытовой станок.

распиливать;
фуговать;
фрезеровать;
сверлить материал.

Деревообрабатывающий бытовой станок МД

Область применения шлифовальных операций

Шлифование это процесс обработки детали разнообразным абразивным материалам для придания ей требуемой формы и качества. Ключевая особенность процесса шлифования- это то что при процессе резания шлифования снимается тончайший слой металла. При этом улучшается внешний вид готового изделия, а также повышаются механические свойства поверхности детали.

При шлифовании применяется вида станков для обработки металлических изделий

-специализированные станки;

-станки общего назначения.

Специализированное шлифовальные станки конструируются для конкретных нужд предприятий. В большинстве случаев они выпускаются на единичном производстве.

Станки общего назначения по виду обработки делятся:

станки для наружного шлифования (шлифовальный круг обрабатывает внешнюю поверхность детали);

станки для внутреннего шлифования (шлифовальный круг обрабатывает отверстия);

станки для профильного шлифования (шлифовальный круг обрабатывает детали сложной формы).

Важным элементом конструкции любого станка для шлифования это вытяжка. Благодаря ей процесс шлифования не так сильно вредит здоровью и окружающей среде, ведь она удаляет металлическую пыль и мелкие частицы абразива. В дополнении к вытяжки так же идут фильтрующие бумаги для СОЖ и пылеуловители магнитного или электрического типа.

Есть станки которые выполняют несколько операций за один установ.

Классификация

Металлообрабатывающие станки классифицируют по различным признакам, в зависимости от вида обработки, применяемого режущего инструмента и компоновки. Все серийно выпускаемые станки разделены на девять групп, в каждой группе предусмотрены девять типов.
Станки одного и того же типа могут отличаться компоновкой (например, фрезерные универсальные, горизонтальные, вертикальные), кинематикой, т.е. совокупностью звеньев, передающих движение, конструкцией, системой управления, размерами, точностью обработки и др.

Группа токарных станков

Состоит из станков, предназначенных для обработки поверхностей вращения. Объединяющим признаком станков этой группы является использование в качестве движения резания вращательного движения заготовки.

Группа сверлильных станков

Включает также и расточные станки. Объединяющим признаком этой группы станков является их назначение — обработка круглых отверстий. Движением резания служит вращательное движение инструмента, которому обычно сообщается также движение подачи. В горизонтально-расточных станках подача может осуществляться также перемещением стола с обрабатываемой деталью.

Группа шлифовальных станков

Объединяется по признаку использования в качестве режущего инструмента абразивных шлифовальных кругов.

Группа полировальных и доводочных станков

Объединяется по признаку использования в качестве режущего инструмента абразивных брусков, абразивных лент, порошков и паст.

Группа зубообрабатывающих станков

Включает все станки, которые служат для обработки зубьев колес, в том числе шлифовальные.

Группа фрезерных станков

Состоит из станков, использующих в качестве режущего инструмента многолезвийные инструменты — фрезы.

Группа строгальных станков

Состоит из станков, у которых общим признаком является использование в качестве движения резания прямолинейного возвратно-поступательного движения резца или обрабатываемой детали.

Группа разрезных станков

Включает все типы станков, предназначенных для разрезки и распиловки катаных материалов (прутки, уголки, швеллеры и т. п.).

Группа протяжных станков

Имеет один общий признак: использование в качестве режущего инструмента специальных многолезвийных инструментов — протяжек.

Группа резьбообрабатывающих станков

Включает все станки (кроме станков токарной группы), предназначенные специально для изготовления резьбы.

Группа разных и вспомогательных станков

объединяет все станки, которые не относятся ни к одной из перечисленных выше групп.

Виды шлифовальных станков по металлу

Современные станки разделяются на несколько разновидностей, а зависит это от их предназначения.

Круглошлифовальный станок. Назначение этого оборудования — обработка цилиндрических и конических поверхностей. А также такие станки могут обрабатывать торцевые поверхности. Круглошлифовальный станок может быть универсальным и простым. На универсальных станках устанавливается функция поворота шлифовального диска. Простые этой возможности лишены.
Внутришлифовальный. Из названий можно понять, что предназначение станка — обработка поверхностей изнутри.
Плоскошлифовальный. Предназначается для обработки сопряжённых плоских поверхностей, а также прямых деталей.
Бесцентрошлифовальный. Такое оборудование применяется на крупносерийном производстве. Заготовку нельзя будет зафиксировать обычным способом, поскольку удерживаться она будет из-за силы вращения между специальным роликом и шлифовальным кругом. Два этих предмета будут вращаться в противоположных направлениях.

Шлифовальные станки можно приобрести при помощи специализированных сайтов, на которых реализуется только качественная продукция известных компаний.

Основным отличием плоскошлифовального и круглошлифовального станка является тип обрабатываемой детали. На круглошлифовальном агрегате можно обрабатывать детали типа вала, то есть трубы. А на плоскошлифовальном оборудовании обработка ведётся только плоских поверхностей, можно обрабатывать пластины.
