Рубанок — что такое, его устройство и виды с правильными названиями, а также чем отличается от фуганка

Приборы общего применения или как выполнить грубую отделку детали

Отдельная категория рубанков — это универсальные приборы для грубой и финишной очистки. С их помощью можно выполнять не только грубую, но и чистовую отделку поверхностей. Одним из самых главных инструментов плотника является шерхебель. С его помощью мастер осуществляет начальное строгание древесины, то есть снятие коры. Более детально о том, какие виды рубанков общего назначения бывают, рассмотрим далее.

1. Шерхебель — имеет вид обычного рубанка в металлическом корпусе. Главная задача рассматриваемого инструмента — придать заготовке необходимую форму для последующей ее обработки. Инструмент позволяет снимать кромку толщиной до 3 мм. Получить ровную поверхность при помощи шерхебеля практически нереально, поэтому после работы понадобится выполнить чистовую обработку другими инструментами. Отличается шерхебель от обычного рубанка тем, что режущая часть с закругленным лезвием располагается под углом 45 градусов. Наличие закругленного лезвия дает возможность выполнять строгание древесины в поперечном направлении
2. Медведка — получила свое название за счет схожести по форме с одноименным насекомым. Схожесть обусловлена конструкцией продолговатых ручек с боковыми выступами. Используется для выравнивания больших по объему поверхностей. Специальные выступающие ручки обеспечивают простое применение инструмента, что одинаково удобно как для правшей, так и для левшей. Медведка также предназначена для парного применения двумя людьми. Металлический режущий инструмент фиксируется клином. Резак выступает из подошвы на 1 мм, что позволяет осуществлять снятие соответствующего слоя древесины
3. Фуганок — прибор оснащается двумя резцами, поэтому в отличие от шерхебеля и медведки, он используется для финишного или завершающего выравнивания соответствующих поверхностей из древесины. Отличительная особенность фуганка — большая длина, посредством чего за один проход можно снять стружку с большой по площади поверхности. В конструкции инструмента может применяться не только два, но и одно лезвие
4. Полуфуганок — аналог фуганка, который имеет укороченную длину до 60 см. В конструкции используется двойной резак, а служит инструмент для завершающей отделки поверхности материала небольших размеров

При помощи этих четырех инструментов можно осуществить полноценную обработку материала от начала и до конца, то есть от снятия коры до изготовления требуемого размера и формы детали. Стоит понимать, что этими инструментами получить идеально ровную поверхность не получится, поэтому при необходимости понадобится воспользоваться дополнительными приборами для чистовой и фигурной обработки.

Как отличить шерхебель и фуганок от рубанка

Некоторые разновидности рубанков имеют одинаковую внешнюю конструкцию, от чего возникает вопрос об их различии. К примеру, какое отличие между шерхебелем и обычным рубанком? Шерхебель в отличие от рубанка предназначен исключительно для грубой очистки поверхности древесных материалов. Конструктивно он отличается по форме резца, который имеет полукруглый вид. Кроме того, ширина режущей части у шерхебеля меньше, чем на рубанке, но зато оно выступает на 2-3 мм, в отличие от рубанка, где его выступ составляет до 1-2 мм.

Одинаковую внешнюю конструкцию с рубанком имеет еще один вид деревообрабатывающего инструмента — фуганок и полуфуганок. Однако отличие все же имеется, и заключается оно в размерах этих инструментов. Фуганок от рубанка отличается по количеству лезвий, которых на первом инструменте два (в зависимости от модели). Фуганок предназначен для выполнения аналогичных задач с рубанком, но за счет двух лезвий и большой длины, с его помощью осуществляется финишная обработка поверхностей больших объемов.

Это интересно! Несмотря на одинаковую внешнюю конструкцию, рубанок, фуганок и шерхебель имеют свои соответствующие предназначения.

Заточка ножа ручного рубанка

Рабочая кромка ножа – это ребро, имеющее незначительный радиус закругления. Прежде, чем приступить к заточке, нужно визуально проверить целостность кромки: на ней не должно быть вырывов металла. Если такие дефекты присутствуют, то нож придётся укоротить.

Чтобы максимально снизить радиус закругления на кромке, заточка должна проводиться в два этапа. Вначале осуществляется первичная заточка. Для этого затупившийся нож со стороны фаски нужно поднести к периферии точильного круга и сильно прижать. Количество оборотов точила должно быть на уровне 600 — 700 мин-1. В противном случае получится слишком значительный съём металла

Также важно не переусердствовать с нажатием, потому что на стали могут образоваться сине-фиолетовые оттенки, которые являются неприятным признаком отпуска металла. Твёрдость ножа уменьшится, и возникнет необходимость термообработки для восстановления прочностных характеристик материала

Если нет точила, можно поступить так. Заточку ножа осуществить крупнозернистым точильным бруском, который нужно закрепить на рабочем верстаке. Заточка выполняется круговыми перемещениями фаски по поверхности бруска. Во время этой работы стоит время от времени смачивать нож водой или мыльным раствором для очищения затачиваемой поверхности и охлаждения инструмента.

Когда вы увидите заусеницы, значит можно приступать ко второму этапу заточки при помощи более мелкозернистого бруска, снимающего те самые заусеницы. Градация брусков по зернистости выглядит таким образом:

• высокая зернистость от 30 до 180 мкм. Такие бруски создают из карбида кремния или корунда
• средняя зернистость от 7 до 20 мкм. Такие бруски создают из электрокорунда или диоксида хрома
• малая зернистость от 3 до 5 мкм. Такой материал применяется для финишной заточки ножей.

По окончанию заточки лезвием ножа нужно провести по куску дерева твёрдых сортов. Он окончательно снимет фрагменты заусенца.

Приборы общего применения или как выполнить грубую отделку детали

Отдельная категория рубанков — это универсальные приборы для грубой и финишной очистки. С их помощью можно выполнять не только грубую, но и чистовую отделку поверхностей. Одним из самых главных инструментов плотника является шерхебель. С его помощью мастер осуществляет начальное строгание древесины, то есть снятие коры. Более детально о том, какие виды рубанков общего назначения бывают, рассмотрим далее.

1. Шерхебель — имеет вид обычного рубанка в металлическом корпусе. Главная задача рассматриваемого инструмента — придать заготовке необходимую форму для последующей ее обработки. Инструмент позволяет снимать кромку толщиной до 3 мм. Получить ровную поверхность при помощи шерхебеля практически нереально, поэтому после работы понадобится выполнить чистовую обработку другими инструментами. Отличается шерхебель от обычного рубанка тем, что режущая часть с закругленным лезвием располагается под углом 45 градусов. Наличие закругленного лезвия дает возможность выполнять строгание древесины в поперечном направлении
2. Медведка — получила свое название за счет схожести по форме с одноименным насекомым. Схожесть обусловлена конструкцией продолговатых ручек с боковыми выступами. Используется для выравнивания больших по объему поверхностей. Специальные выступающие ручки обеспечивают простое применение инструмента, что одинаково удобно как для правшей, так и для левшей. Медведка также предназначена для парного применения двумя людьми. Металлический режущий инструмент фиксируется клином. Резак выступает из подошвы на 1 мм, что позволяет осуществлять снятие соответствующего слоя древесины
3. Фуганок — прибор оснащается двумя резцами, поэтому в отличие от шерхебеля и медведки, он используется для финишного или завершающего выравнивания соответствующих поверхностей из древесины. Отличительная особенность фуганка — большая длина, посредством чего за один проход можно снять стружку с большой по площади поверхности. В конструкции инструмента может применяться не только два, но и одно лезвие
4. Полуфуганок — аналог фуганка, который имеет укороченную длину до 60 см. В конструкции используется двойной резак, а служит инструмент для завершающей отделки поверхности материала небольших размеров

При помощи этих четырех инструментов можно осуществить полноценную обработку материала от начала и до конца, то есть от снятия коры до изготовления требуемого размера и формы детали. Стоит понимать, что этими инструментами получить идеально ровную поверхность не получится, поэтому при необходимости понадобится воспользоваться дополнительными приборами для чистовой и фигурной обработки.

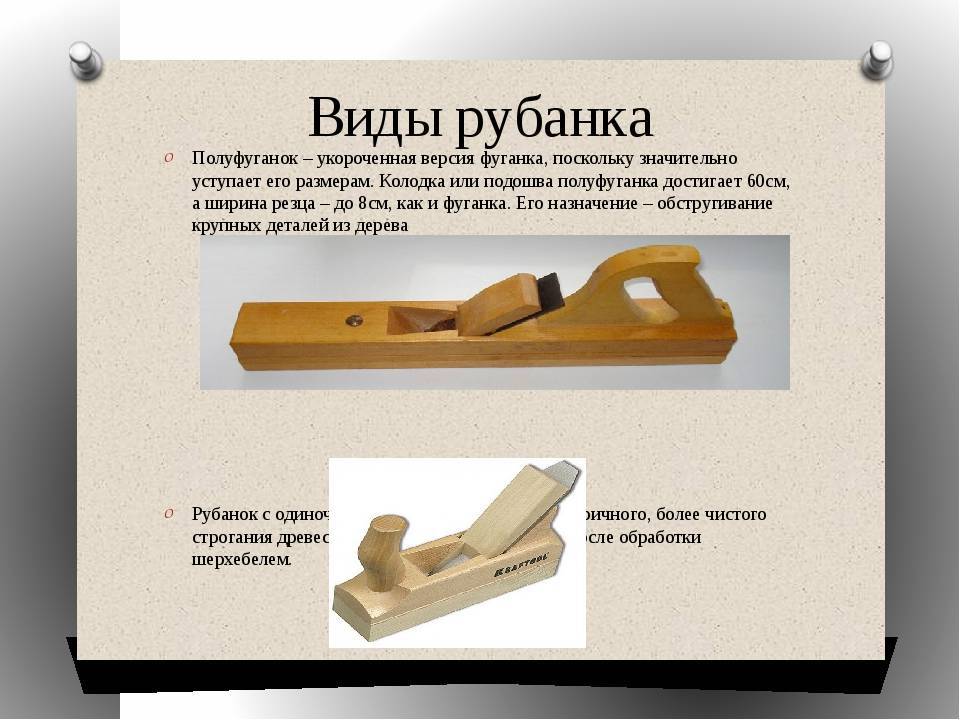

Полуфуганки, их разновидности

Считается, что все, что до 50 см длиной — полуфуганки. Рассмотрим номерную классификацию этого интересного инструмента.

Полуфуганок № 5

№5 — очень интересный инструмент. Рубанки не сильно различаются между собой, также и полуфуганки. А вот разница между полуфуганками №5 и №6 очень большая. У них большая разница по ширине лезвия на целый сантиметр. С одной стороны, их можно расположить рядом, но можно классифицировать иначе. Логика отнести полуфуганок №5 к рубанкам очень простая — ширина железки такая-же. Логика отнести №6 к фуганкам тоже такая-же — ширина лезвия. Но тем не менее, — это полуфуганок.

Несколько слов по поводу №5. Дело в том, что если в России характерен самый распространенный типоразмер четверки, то в западной традиции, например, у англичан были не менее популярны многоцелевые рубанки №5. В английской традиции мастер на все руки который может делать все, назывался Джеком. Это литературное название связано с названием рубанка №5 — джек. Со всеми самыми распространенными задачами пятерка справляется великолепно. Он, благодаря своей длине и ширине лезвия строгает легче и ровнее, чем другой номер.

Полуфуганок № 6 часто используют женщины для столярных работ

№6 по опыту можно использовать по-разному. Если мы его относим к фуганком, то можно его преподносить как женский фуганок. Он все-таки значительно короче, чем стандартный и поэтому легче. Это первое его достоинство. Второе его достоинство — это инструмент, который строгает достаточно ровно, но в силу небольшого, относительно фуганков, размера его удобно брать с тобой куда-нибудь на выезд. Но самое яркое его проявление — он подходит при строгании щитов. Щиты строгают не только вдоль по волокнам, но поперек и под 90 градусов. Шестерка — первый инструмент, который обладает широкой железкой. Чем шире железка, тем сподручней строгать щит.

Можно щиты строгать и фуганками. Но они тяжелые. Через 10-15 минут работы с ним наступает утомление. Поэтому шестерка незаменима. Если строгать поверхность гладкую, он будет гладко и, соответственно, ровно.

Принцип работы

Принцип работы рубанка заключается в снятии верхнего слоя древесины, с помощью жестко зафиксированного в корпусе инструмента, лезвия. Перед началом строгания необходимо провести подготовительные работы, выполнив следующие действия:

1. Совместить и соединить фиксирующим винтом зажим и резец инструмента.
2. Установить резец рубанка в рабочее положение, выдвинув его из прорези на необходимое расстояние. Следует помнить, что край резца должен располагаться параллельно подошве.
3. После установки резца на необходимый вылет, нужно зафиксировать его при помощи зажимной пластины или деревянного клина.
4. Произвести пробный проход рубанком по поверхности заготовки. В случае необходимости произвести дополнительную регулировку лезвия.

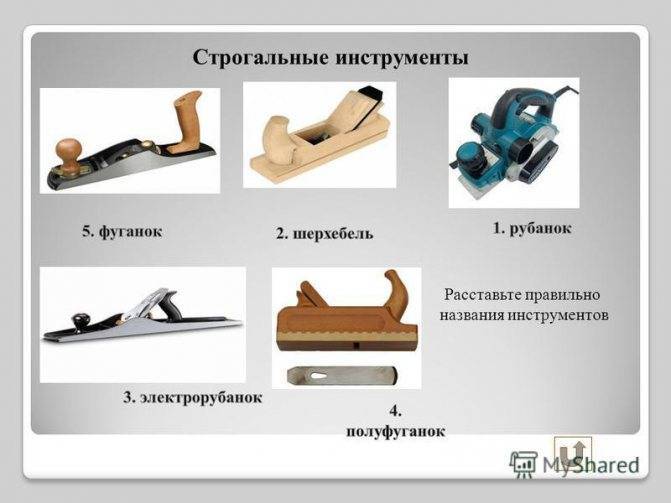

Виды рубанков по дереву и их названия

В зависимости от предназначения и типа установленных лезвий различают рубанки, предназначенные для плоского и фигурного строгания.

Разновидности инструментов для плоского строгания

К данному классу ручных инструментов относятся:

• Одиночный рубанок. Служит для черновой обработки древесины. Позволяет получить чистую и длинную стружку без изломов. При этом на обрабатываемой поверхности образуются сколы и заусеницы;
• Двойной рубанок. Предназначен для черновой обработки поверхности заготовки. В качестве режущего элемента используется прямой резец и стружколом. После прохода остается относительно гладкая поверхность;
• Шерхебель. Предназначен для черновой обработки древесины и придания заготовке необходимой формы. Внешне напоминает одинарный рубанок. Основным отличием является лезвие с закругленными краями расположенное под углом 45° относительно подошвы. Форма резца позволяет снимать до 3 мм древесины за один проход и работать поперек волокон;
• Шлифтик. Предназначен для чистовой обработки поверхности. Одновременное использование резца и стружколома позволяет добиться ровной и гладкой обрабатываемой поверхности. Дополнительная чистота достигается благодаря установке рабочих элементов под углом 50°;
• Фуганок. Инструмент для чистовой обработки. Применяется, как правило, на завершающем этапе столярных работ. Увеличенная длина подошвы и использование двух лезвий позволяют добиться максимальной гладкости обрабатываемой поверхности;
• Цинубель. Инструмент чистовой обработки. Лезвие с бороздами, расположенное под углом 80⁰ позволяет придавать обрабатываемой поверхности шероховатую структуру. Это улучшает ее сцепные свойства, позволяя наносить лак более эффективно.

Для фигурного строгания

Отличительной чертой инструментов для фигурного строгания является лезвие со специфической геометрической формой. Они предназначены для проделывания в заготовках проточек разнообразной геометрической формы. К ним относятся следующие инструменты:

• Зензубель. Благодаря использованию лезвия с тремя режущими кромками применяется при строгании перпендикулярных плоскостей, фальцев и очистке четвертей. Особенности конструкции позволяют изменять угол наклона резца;
• Кантенхобель. Компактный инструмент для чистовой обработки фасок и кромок. Отличительной чертой такого рубанка является двойное лезвие трапециевидной формы. Рабочая поверхность лезвия располагается под углом к обрабатываемой поверхности, позволяя выполнять обработку с последующей минимальной поправкой;
• Шпунтубель. Специализированный рубанок, предназначенный для создания продольных пазов в заготовке. Конструктивной особенностью такого инструмента является наличие двух колодок, соединенных между собой винтами. Ослабление и затягивание винтов позволяет регулировать положение резца на заготовке. Одна из колодок является направляющей, а другая, оснащенная резцом, позволяет выполнять столярные работы;
• Федергубель. Предназначен для чистовой фигурной обработки поверхности заготовки. Также, как и шпунтубель, состоит из двух подвижно соединенных колодок. Основное отличие заключается в режущем элементе. Он состоит из двух параллельно расположенных лезвий, которые в процессе работы позволяют получить продольный шип;
• Калевка. Инструмент, позволяющий получить многоуровневую ступенчатую композицию обрабатываемой поверхности. Подошва такого рубанка полностью повторяет структуру резца, позволяя получить самую разнообразную структуру заготовки. Применяется при обработке карнизов, плинтусов, багетов и дверных откосов;
• Фальцгебель. Узкоспециализированный рубанок для чистового фигурного строгания. Имеет подошву ступенчатой формы и специальный косой резец. Особенности конструкции позволяют эффективно использовать его для зачистки четвертей, а также для формирования полосы по краю заготовки без нанесения предварительной разметки;
• Штап. Предназначен для быстрой и эффективной обработки выпуклых и вогнутых деталей. Кроме того, полукруглая форма подошвы и лезвия позволяет придавать торцам заготовки скругленную форму необходимого диаметра;

Конструктивные особенности рубанков

Классический образец инструмента выполнен из деревянного корпуса, с надежно закрепленным ножом. В нижней части, то есть в подошве, имеется прорезь, через которую выступает острое лезвие. Для удобства передняя часть конструкции обладает рог. За счет прилагаемых усилий, он обеспечивает плотное прилегание подошвы к обрабатываемой поверхности и придает нужное направление ножу.

Строение рубанков, как и многих других столярных приспособлений, подвергалось усовершенствованию. Деревянный корпус на производстве чаще заменяется более легким пластиковым материалом, или надежным металлическим. А процесс ручного строгания, требующий больших физических сил, упрощается с появлением механизированных электрических рубанков.

Принцип работы классического рубанка

Основные конструктивные элементы, из которых состоит инструмент — это нож и основание с рукоятью (рогом). Поэтому суть работы этим приспособлением составляют два понятия- точность настройки угла наклона ножа и абсолютное прилегание подошвы к обрабатываемой поверхности.

Степень прилегания рабочей части к поверхности изделия во многом зависит от материала, из которого выполнен инструмент. Главное условие, которое он должен быть обеспечивать — совершенная гладкость и ровность подошвенной части. Дерево, из которого выполнен рубанок со временем может деформироваться и истираться. Особенно при обработке твердых сортов древесины. Металлический инструмент имеет абсолютно ровную подошву, но сильно подвержен коррозии. Поэтому, при выборе материала корпуса, стоит учитывать условия, в которых прибор будет эксплуатироваться, а также разнообразие видов обрабатываемой им древесины.

Разновидности [ править | править код ]

В зависимости от вида строгания (плоского, профильного), размера колодок, профиля и угла установки ножа различают следующие рубанки:

• Шерхебель — рубанок для грубого строгания с плоской подошвой колодки и закруглённым лезвием резца;
• Медведка (удлинённый с двумя ручками), одинарный и двойной рубанок со стружколомателем — для грубого строгания;
• Фуганок иполуфуганок (отличается большой длиной колодки) — для чистового строгания, строгания больших плоскостей под линейку и пригонки деталей;
• Шлифтик — для особо чистого строгания, обычно имеет двойной нож (со стружколомом), поставленный под большим углом (50 градусов вместо обычных 45);
• Цинубель — для нанесения мелких дорожек на поверхностях деталей, предназначенных для склеивания;
• Отборник ,зензубель — для выборки четвертей;
• Фальцгебель — для зачистки четвертей;
• Шпунтубель — для выборки шпунта;
• Цикля — для циклёвки поверхностей (это отделочная операция перед нанесением грунтовок, принципиальное отличие от шлифовки в том, что шлифовка оставляет внутри древесины впрессованные частицы абразива, что негативно сказывается на последующем сцеплении с лаковыми покрытиями, циклёвка оставляет поверхность древесины чистой; среди недостатков циклёвки — чрезвычайная трудоёмкость операции, среди достоинств — ровная поверхность, и тонкость снимаемой стружки). Собственно, цикля не является рубанком, так как в простейшей форме представляет собой просто заточенную металлическую пластину и не имеет колодки (корпуса);
• Калёвка — для обработки фигурных кромок;
• Горбач ,Американка (с криволинейной колодкой) — для обработки криволинейных поверхностей (выпуклой, вогнутой).
• Штабгобель (штабгалтель) — для придания деталям закруглённой формы . Кромка ножа и подошва колодки штабгобеля имеет вогнутую форму, а галтели — выпуклую.
• Шуруп — по виду у́же чем шерхебель, служит для первоначальной обработки поверхностей древесины. Железный резец у этого рубанка-шурупа не прямой, а скруглённый, так что при строгании получаются плоские длинные желобки .
• Грунтубель — применяют для выстрагивания паза трапециевидного сечения поперёк волокон после того, как паз пропилен по бортам (краям) наградкой. Грунтубель состоит из колодки и вставленного сбоку резца в виде заострённого крючка. Резец закрепляют в колодке клином или винтом с барашком. Древесину из пропиленного паза часто выбирают долотом или стамеской, а грунтубелем зачищают только дно паза. .

Электрорубанки профессиональные

У такого инструмента мощность 1−2,2 кВт. Такой запас быстро позволяет справляться с поставленными любыми задачами в частной мастерской или на деревообрабатывающем производстве. Практичны профессиональные модели для производства оконных рам, тумбочек, столов и межкомнатных дверей. Ими удобно обрабатывать твёрдые породы деревьев (ясень, дуб). Инструмент может работать на протяжении всего дня и прослужит длительное время.

Достоинствами инструмента являются такие параметры:

• Широкий захват площади.
• После прохода поверхность становится очень гладкой.
• Глубину можно регулировать до 18 миллиметров.
• Высокие обороты.
• Много приспособлений дополнительных.
• Пользоваться им можно целый день.
• Высокая мощность.

Но есть и недостатки в этом инструменте:

• Модели намного тяжелее любительских.
• Высокая цена.

Выбираем лучший: параметры выбора

Мощность

Мощность электрорубанка составляет 0,5-2,2 кВт. Показывает, сколько раз прокрутится барабан при соприкосновении с поверхностью. От этого зависит производительность — чем быстрее движутся ножи, тем скорее закончится работа.

Если инструмент будет редко использоваться, а скорость не важна, то не стоит приобретать профессиональную модель. Мощности 1 кВт вполне хватит, чтобы обтесать не закрывающуюся дверь, убрать бугорки с доски или поработать с мягкой древесиной. Так вы сэкономите деньги и электроэнергию.

Мнение эксперта

Левин Дмитрий Константинович

Если вы планируете профессионально заниматься обработкой древесины, то не стоит экономить на мощности и тормозить весь процесс.

Ширина прохода

Этот параметр показывает, сколько раз нужно провести рубанком по доске, чтобы обработать всю поверхность. Зависит от ширины режущего барабана. Обычно выпускают 82-312 мм.

Ширину рубанка подбирают по целям:

82 мм подходит для обработки окон, стульев, балок.

110-170 мм потребуется для широких поверхностей — столешниц, дверей, шкафов.

Частота холостого хода

Показывает количество оборотов барабана без нагрузки на поверхность. От этого зависит количество прикосновений лезвия к материалу, а значит — скорость его обработки. Измеряется в оборотах в минуту. Выпускаются модели с 12000-19000 об/мин

Обратите внимание — этот параметр не связан с мощностью

Какой выбрать:

12000 — для нечастого использования.

15000-19000 — профессиональные занятия.

Глубина выборки

От неё зависит толщина срезаемой стружки. Показывает количество проходов для достижения нужной глубины. Регулируется вращением настроечной рукояти, которая изменяет разность между подошвой и режущей платформой. Диапазон — 0,1-18 мм.

Шаг настройки глубины

Показывает, на сколько миллиметров регулируется глубина:

• 0,1-10 мм — грубая обработка, удаление коры, снятие толстой стружки, мягкого слоя.
• 0,1-5 мм — фальцовка.
• 0,1-2 мм — снятие отдельных неровностей, финальная шлифовка.

Вес инструмента

Составляет от 2,5 до 9 кг. Для работы на горизонтальной поверхности лучше выбирать модель потяжелее, что снизит количество усилий. Это актуально для многочасовой работы — не нужно весь день давить на инструмент, достаточно просто толкать его в нужную сторону.

Наоборот, для работы по вертикали нужно брать лёгкие рубанки. Тогда при шлифовке беседок, лавочек не будет уставать рука. Этот вариант подходит для дачи.

Удобная рукоять

Рукоять должна удобно лежать в руке, не скользить. Нужно почувствовать баланс, вес. Включение инструмента должно производиться из рабочего положения без лишних движений. Дополнительная рукоять должна иметь грибообразную форму. Так легче поднять рубанок при необходимости. Прорезиненная поверхность обеспечивает чёткую фиксацию без скольжения, предотвращает поворот и выпадение из руки.

Ножи

Ножи — это расходный материал.

Для их производства используются два типа стали:

Твердосплавная

Высокопрочная, долго сохраняет остроту, дорого стоит, не подлежит заточке.

Быстрорежущая

Можно много раз затачивать, стоят дёшево, применяется в большинстве моделей. На заказ изготавливаются ножи с выемками для создания декоративных элементов.

Дополнительно

Пылесборник — собирает выбрасываемую стружку. Без него в помещении будет пыльно.

Канавки на подошве — нужны для скоса кромки, обработки фасок, отвода воздуха.

Выборка четверти — смещение барабана в сторону и наличие упора.

Рамка-фиксатор — позволяет использовать электрический рубанок как станок, установив его вверх ногами.

Плавный пуск — постепенно наращивает обороты двигателя, что снижает нагрузку и продлевает срок службы.

Описание

Ручной рубанок сегодня уже не столь популярен, на его смену приходят инструменты, которые питаются от электричества и позволяют обеспечить нужды массового производства. Сегодня всем заправляют автоматизированные линии. Однако если вы хотите изготовить табурет или стул в своём гараже, то можно вспомнить и о старом добром рубанке.

В качестве его основных частей выступают:

• железко (нож);
• клин;
• колодка.

В зависимости от того, каково оснащение, предназначение и размеры дополнительных приспособлений, рубанок может подразделяться на множество типов и подвидов. Механические рубанки изготавливаются из металла, пластмассы и комбинации этих материалов. По функциональным возможностям они почти ничем не отличаются, но технические характеристики зависят от материала, который ложится в основу корпуса.

Электрические модели дополнены двигателем, который обеспечивает выполнение более внушительного объема работ. С помощью данного инструмента можно добиться высокой скорости обработки древесины. Одними из самых популярных в домашнем обиходе при обработке древесины сегодня являются деревянные рубанки.

Пионеры обработки деревянных заготовок

Шерхебель

Самыми знаковыми образчиками ручного столярного инструмента следует назвать:

Шерхебель — широко применяется для начальной работы с древесиной, еще не подвергавшейся предварительной обработке. Именно шерхебель из всей линейки аналогичного инструментария появился первым. Это увесистое и мощное устройство в стальном корпусе. Предназначено для первичной обработки, придания заготовке планируемых размеров и формы и глубокого строгания со снятием большого пласта древесины.

Шерхебелем не добиться ровной, гладкой поверхности, он предназначен для грубой, поверхностной отделки! Конструкция шерхебеля схожа по внешнему виду с обычным рубанком, но его железко с закругленным лезвием устанавливается под углом 45 градусов относительно подошвы. За один проход шерхебель снимает стружку толщиной до трех миллиметров, оставляя глубокие выемки, которые требуют дополнительного выравнивания в последующем.

Шерхебель оснащен овальной режущей кромкой, благодаря чему возможно строгать древесину поперек волокна без предварительного разрыва вдоль. Угол заточки шерхебеля зависит от плотности обрабатываемой древесины.

Отличия шерхебеля от рубанка

В сущности, шерхебель – тот же рубанок, выполняющий грубую обработку. Отличие – полукруговая заточка лезвия и его ширина (оно меньше). Из колодки лезвие выступает на два-три миллиметра.

Читать также: Чем можно заменить подшипник

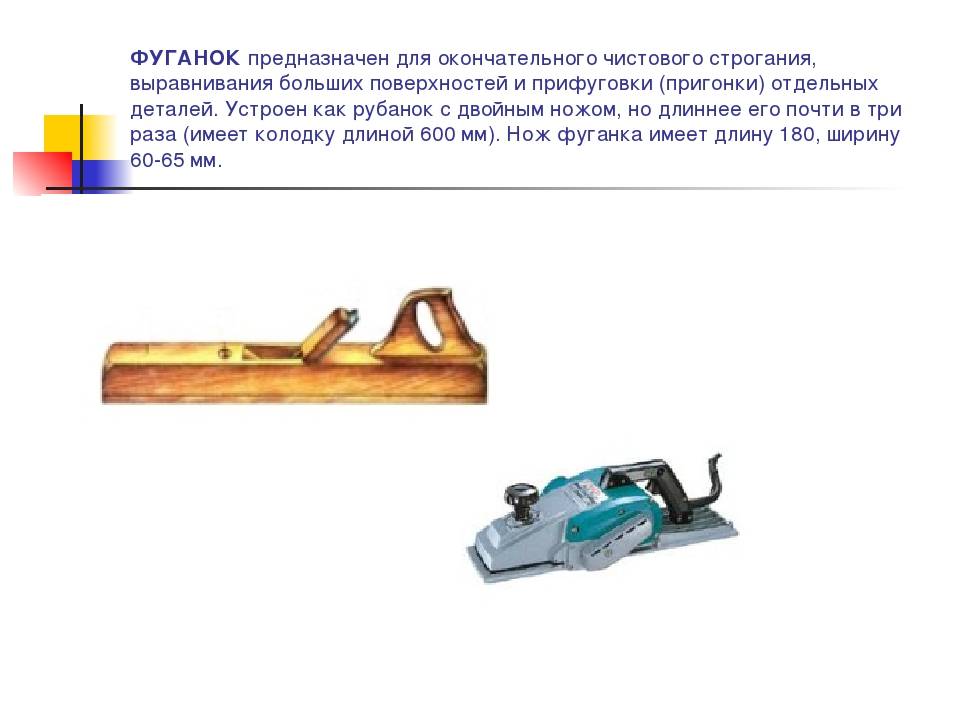

Фуганок

Фуганок. Это ручной рубанок, оснащенный двойным резцом. Предназначается для точной окончательной обработки, выравнивания больших площадей под линейку за счет удлиненной колодки и для прифуговки(подгонки) кромок. Колодка фуганка по длине может в два или три раза превосходить колодку типового рубанка. Нож фуганка оснащен стружколомателем или горбатиком, а также ручкой для удобства в работе с устройством. Может выпускаться с одиночным ножом.

Различие

Основное отличие – в количестве лезвий: у фуганка их два, у рубанка – одно! Конструкционно фуганок отличается только значительной длиной корпуса. Именно благодаря удлиненной колодке применение фуганка эффективно в обработке больших площадей.

Инструменты для фигурной резки или рубанки для получения сложной геометрии

Отдельная категория деревообрабатывающих приборов, при помощи которых производится изготовление деталей со сложными геометрическими формами. Конструктивно они схожи с классическим рубанком, однако имеют соответствующие отличительные особенности. Различают следующие виды рубанков для фигурной резки:

1. Зензубель — инструмент с двойным ножом, применение которого позволяет достичь высокого качества обрабатываемой поверхности. Эффективен при строгании перпендикулярных поверхностей и зачистке четвертей. Нож прибора в ширину достигает 33 мм, а по форме он больше схож с лопатой. Зензубель является близким родственником фальцебеля
2. Федергубель — служит для проделывания продольных выступов на заготовках. Имеет специальную конструкцию лезвия, посредством которой осуществляется соответствующая пазовая обработка
3. Фальцебель — лучший прибор для зачистки четвертей. В конструкции прибора присутствуют прямолинейные и косые резцы, а подошва ступенчатой конструкции. Ступенчатая конструкция позволяет подобрать фальцы, соответствующие нужному профилю и размерам
4. Штабгобель — имеет закругленный формат лезвия, посредством которого осуществляется быстрая и эффективная обработка вогнутых деталей. Этот инструмент еще называют штабгалтель, что собственно связано с его конструкцией
5. Шпунтубель — прибор имеет две колодки, которые соединяются между собой посредством двух винтов. При помощи устройства производится создание продольных пазов на кромках. Одна часть выступает в качестве направляющей, а вторая оснащена ножами, и осуществляет необходимые манипуляции
6. Калевка — это один из главных инструментов для выполнения фигурной резки по древесине. Свое применение инструмент нашел при производстве деревянных карнизов, багетов и дверных откосов. Оснащается устройство режущими ножами с кромкой фигурной формы. Многоступенчатая подошвенная часть выбирается в зависимости от того, что необходимо получить в конечном результате
7. Грунтубель — колодка, на которой сбоку установлен трапециевидный резец. Позволяет выточить паз в детали в продольном направлении расположения волокон. Имеет две рукоятки, а также регулировочный механизм, посредством которого устанавливается глубина получаемого паза
8. Отборник — предназначен для профильного строгания древесины
9. Горбач — имеет соответствующую названию конструкцию. Криволинейная форма инструмента обеспечивает возможность осуществлять обработку поверхностей заготовок круглой формы. Причем обработка проводится не только наружного, но и внутреннего диаметра заготовок

В гараже хватит одного ручного рубанка, а вот в столярной мастерской должны присутствовать все вышеперечисленные инструменты. Некоторые из них хотя и являются взаимозаменяемыми, но для выполнения качественных работ требуется использовать только правильные приборы.

Виды рубанков и их назначение

По качеству получаемой поверхности рубанок, является промежуточным звеном между инструментом грубой (первичной) обработки, средствами окончательной доводки. Важным отличием рубанка является угол наклона ножа. Он равен приблизительно 30 угловых градусов.

Существующие виды рубанков в зависимости от решаемых задач делят на две категории. К первой относятся инструменты с плоской подошвой. Вторые выполнены в форме сложной ступенчатой фигуры. К устройствам первой категории относятся рубанки следующих типов:

• одинарный;
• двойной;
• шерхебель;
• шлифтик;
• цинубель;

К второй категории причисляют:

• зензубель;
• кантенхобель;
• шпунтубель;
• федергубель;
• калёвка;
• штап.

Конструктивно рубанок состоит из следующих элементов:

• корпуса (для его изготовления применяется качественная сталь или прочная древесина лиственных пород);
• двух ручек передней и задней (первая называется рожок, задняя – упор);
• в центре расположена прямоугольная прорезь (в ней располагается режущая металлическая пластина с устройством фиксации и регулировки);
• стружколоматель;

Устройство регулировки позволяет изменять глубину резания, угол наклона резца к заготовке, качество обработки.

Для получения наилучшего эффекта после грубой обработки (применения шерхебеля) используют одинарный затем двойной рубанок. Он имеет два ножа, каждый из которых способен решать свои конкретные задачи. Первый обеспечивает предварительное выравнивание поверхности. Его нож заточен с небольшим радиусом закругления. Такая форма позволяет избежать образования дефектов на поверхности (например, так называемых «задиров»).

Двойной инструмент снабжён вторым режущим ножом. Он называется стружкоколом. Расстояние от режущей кромки до заготовки регулируется с помощью специальной системы крепления. Обычно его выставляют примерно 2 мм. Величина зависит от характеристик древесины: плотности, направления волокон, влажности.

Рубанки для работы по сложной (фигурной) заготовке имеют изогнутую нижнюю часть корпуса (подошвы). Для такого инструмента изготавливают специальный нож. Его форма повторяет поверхность подошвы.  В зависимости от формы поверхности (овальной, ступенчатой или сложной) стараются подобрать рубанок с похожей рабочей поверхностью. Это значительно ускоряет процесс производства изделия.

Для более быстрой обработки применяют электрический столярный рубанок. На больших производствах устанавливают специальные станки с высокой скоростью обработки.
