Советы мастеров: все виды ремонта бетономешалки своими руками

Производим замену изношенных подшипников в бетономешалке СБР_ 132_А

Признаки изношенности подшипников в бетоносмесителях такие:

— вращение агрегата нормальное, быстрое, но сразу запустить не удается;

— звук у работающего двигателя не совсем обычный, он неприятно гудит.

Не беспокойтесь о том, что вам потребуется приобрести новую бетономешалку. Проблема в выходе из строя подшипников, установленных на валу. Количество их два. Это тот вал, на котором установлены шкив с шестеренкой.

Подшипники используются здесь за номером 203. Цена у них невелика, так что заменить детали выйдет недорого.

Выше было рассказано, как демонтируется коробка и двигатель в случае необходимости замены шкива. При замене подшипников поступаем точно также.

Груша в бетономешалке также снимается. Для этого вам потребуется применение газового и рожкового (на тринадцать) ключей. Очень поможет использование трехлапого съемника.

Примените газовый ключ, чтобы открутить контргайку и гайку, которая прикрепляет грушу. Тринадцатым рожковым ключом откручивается болт стопора боковой. Груша еще на месте? Воспользуйтесь съемником и выдавите вал. Теперь груша обязательно должна выпасть. Не потеряйте такие мелкие детали, как шайбы регулировки.

Следующим шагом будет снятие стопорного кольца, которое расположено около шестерни. Если вы не имеете съемник нужного размера, примените силу, чтобы выбить вал.

Рама будет пружинить. Чтобы этого не происходило, к валу ставится деревянный брусок, и он выбивается. Подшипники вместе с ним.

Вы достали вал с двумя висящими на нем подшипниками, также имеете втулку по размеру идентична внешнему размеру у подшипников, и втулку маленькую распорную.

Шпонка вытаскивается, специальный съемник устанавливаете на ту сторону, где ранее находилась шестерня. Теперь достаете подшипники при помощи давления на вал.

Делаем замену изношенных деталей новыми подшипниками. Обязательно побеспокойтесь о смазке вала. После тщательной смазки тоже при помощи съемника наденьте новые детали.

Существует другой вариант посадки деталей без съемника. Выберите трубку размером как вал, по внутреннему диаметру стучите и забейте на необходимое место.

Сбор происходит в обратной последовательности.

Ремонт бетономешалок

Ремонт бетономешалок любых марок

Рама;
Электродвигатель;
Редуктор;
Стойка руля;
Пульт управления;
Груша.

Бетономешалки незаменимы при постройки загородных домах или строительных организаций для проведения строительных работ. А для безотказной работы по обработке бетономешалки достаточно регулярного технического обслуживания, правильной эксплуатации. Тогда ремонт бетономешалки потребуется только в результате естественного износа электродвигателя или редуктора.

Опыт работы 15 лет

Доверить ремонт и техническое обслуживание можно инженерам нашего сервисного центра, которые производят ремонт любых марок бетономешалок при необходимости выезжают на объект к заказчику.

Ремонтные работы начинаются с осмотра, диагностики, определяющей тип повреждения агрегатов в бетономешалки, стоимость ремонта и время осуществляется за счет стоимости запчастей и их наличии на складе нашего сервисного центра.

Когда требуется ремонт бетономешалок?

Необходимость преждевременного ремонта возникает из-за нарушения правил эксплуатации работы бетономешалки. Неподходящий режим, плохой доступ воздуха, большие перегрузки, низкое качество входного напряжения в электросети, не выполнения технического обслуживания – это приводит к тому, что требуется в дальнейшем капитальный ремонт в нашем сервисном центре.

• Основные характерные поломки;
• Отсутствием подачи электроэнергии на электродвигатель;
• Неполадками выбивает автомат включения;
• Поломка редуктора;
• Не выдает двигатель нужные обороты;
• Не запускается электродвигатель;
• Износ шестерней;
• Сильный шум в двигателе;
• Требует замены шестерни и венца;
• Замена ремней.

Встречаются и иные неисправности в работе бетономешалок, тогда сразу стоит обращаться к нашим специалистам за помощью. Лучше сделать во время дешевое техническое обслуживание, чем потом оплачивать дорогой ремонт.

Адреса и контакты сервисных центров

Адрес:

Россия, г. Москва, Пятницкое шоссе дом 18. м. Волоколамское

Телефон:

Адрес:

Россия, Московская область Раменский район г. Жуковский ул. Кирова 8

Телефон:

+

Адрес:

Россия, Московская область Истринский район г.Дедовск ул. Больничная 8 А

Телефон:

Причины поломки

Чаще всего дефекты возникают во вращающихся узлах бетономешалки. Во время работы агрегата в подшипниковый узел груши попадает цементное молочко, которое постепенно твердеет и засоряет подшипник. Это приводит к его разрушению, что является причиной поломки бетономешалки. Если не проводить своевременные осмотры агрегата и его чистку после окончания работ, то такой смеситель прослужит недолго, а выход из строя подшипников тянет за собой поломку всего узла и конструктивных элементов рамы.

Часто для ускорения работ бетономешалку перегружают смесью, что негативно сказывается на работе всего устройства и на приводном узле. При этом разрушается не только ремень, но и шкив. А это грозит простоем механизма в течение нескольких дней.

Т. к. работа бетономешалки связана с частыми включениями и отключениями, то возможна поломка электропускателя. В большинстве случаев дефект связан с подгоранием контактов или замыканием в удерживающей катушке.

Выход из строя электродвигателя бетономешалки происходит редко, и это чаще всего связано с вмешиванием в схему управления, если его пуск производится напрямую, без кнопки. При такой схеме из действия выводится тепловое реле двигателя, и устройство остается без защиты. Повышение температуры обмотки ведет к разрушению изоляции и, как следствие, к поломке бетономешалки.

Подготовка к ремонту

Обычно ремонт бетономешалки сводится к замене вышедшей из строя детали. Первое, что придется сделать, – определить, какая именно деталь была повреждена, а затем приобрести где-нибудь точно такую же новую. Ремонт бетономешалки выполняет сам владелец, не обращаясь за помощью к специалистам, так как для этого не требуются какие-то особые навыки и инструменты.

Все, что необходимо для ремонта, легко сможет найти у себя в хозяйстве каждый владелец.

В список инструментов, без которых не обойтись при ремонте бетономешалки, входят:

Впрочем, этот перечень лишь условный, поскольку многое в ремонте бетоносмесителей зависит от характера поломки.

Электрическая часть бетономешалки – это электродвигатель, магнитный пускатель, а также кнопка для запуска и пусковой конденсатор. Чаще всего двигатель после нажатия на кнопку не запускается из-за проблем, либо с пускателем, либо с самой кнопкой.

Чтобы проверить, является ли исправным пускатель, используется мультиметр. При этом необходимо определить целостность катушки и примыкающих контактов. Если катушка сгорела, то ее следует заменить, причем лучше вместе с пускателем, поскольку контакты тоже существенно изнашиваются.

Работоспособность пусковой кнопки также можно проверить мультиметром. И если в результате проверки выяснится, что кнопка неисправна, то ее тоже следует заменить.

Чтобы выполнить ремонт бетономешалки, возможно, придется снимать барабан. Для этого потребуется гаечный ключ, размер которого зависит от размера барабана и от модели бетономешалки. Чаще всего используется ключ на 13 мм, но не исключено, что понадобится и какой-нибудь другой. Ключ нужен для того, чтобы открутить гайку крепления, контргайку и фиксирующий болт, который располагается сбоку.

Если требуется заменить подшипник, необходимо выполнить следующие действия:

Типичные неисправности, признаки проявления, методика устранения

Несмотря на то, что конструкции бетономешалок разных производителей отличаются друг от друга, все они имеют довольно типичные неисправности.

Переключатель «старт-стоп»

Чаще всего ломается кнопка включения и выключения бетономешалки. Признаки неисправности: при нажатии на кнопку «пуск» барабан начинает вращаться, а при ее отпускании останавливается. Устраняем неисправность:

• Снимаем защитный кожух блока электродвигателя (он обычно закреплен 4 или 6 саморезами).
• Отсоединяем провода от контактов переключателя.
• Снимаем переключатель с крышки кожуха.
• При помощи мультиметра проверяем катушку электромагнита. Для этого ставим переключатель мультиметра в положение «измерение сопротивления». Один провод прибора подсоединяем к контакту «А1», второй – к контакту «8». Если тестер показывает «0», значит катушка электромагнита сгорела и переключатель необходимо просто заменить на новый. Если показания находятся в пределах 4-7 кОм, то, скорее всего, переключатель можно починить.

• Нажимаем на маленькие боковые защелки переключателя и разбираем его на две половинки.
• С помощью пинцета вынимаем из корпуса все контакты и аккуратно зачищаем их мелкой наждачной бумагой.
• Собранный в обратном порядке переключатель устанавливаем на крышку защитного кожуха.
• Подключаем провода.
• Закрепляем кожух на блоке электродвигателя.
• Производим пробное включение бетономешалки.

Как разбирать и собирать переключатель, подробно рассказано на видео:

Пусковой конденсатор электродвигателя

Явным признаком выхода из строя пускового конденсатора является следующее: при включении бетономешалки барабан не вращается, но если подтолкнуть его рукой, бетоносмеситель начинает работать. Такая неисправность довольно легко устраняется:

• снимаем защитный кожух блока электродвигателя;
• отключаем провода от конденсатора;
• снимаем конденсатор (запах горелой пластмассы или вспучивание изоляции на корпусе говорит о том, что он пришел в негодность);
• покупаем новый аналогичный конденсатор (емкость и рабочее напряжение должны соответствовать параметрам сгоревшего);
• устанавливаем новый;
• подключаем провода;
• ставим защитный кожух на место и тестируем отремонтированный бетоносмеситель.

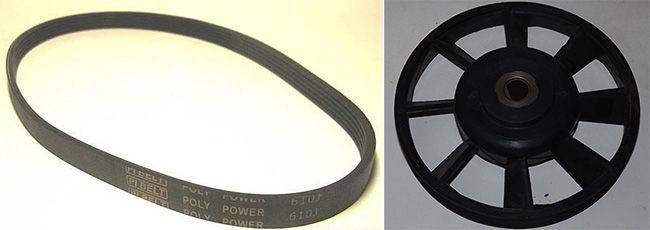

Ремень и шкив привода

Если при включении слышен шум работающего двигателя, а барабан не вращается, то это признак того, что либо ремень порвался, либо шкив проворачивается на валу.

Замена ремня:

• ослабляем болты крепления электродвигателя;
• надеваем новый ремень сначала на вал двигателя, а затем на шкив;
• обтягиваем болты крепления электродвигателя (эту операцию необходимо производить вдвоем, так как придется одновременно оттягивать двигатель вниз и обжимать болты);
• сборку производим в обратном порядке.

Замена шкива:

• снимаем кожух электродвигателя и отсоединяем провода от электромагнитного пускателя;
• ослабляем болты крепления электродвигателя и снимаем ремень;
• снимаем стопорное кольцо с вала и шкив;
• устанавливаем новый шкив и фиксируем его стопорным кольцом;
• ставим на место ремень и защитный кожух (предварительно подсоединив все провода).

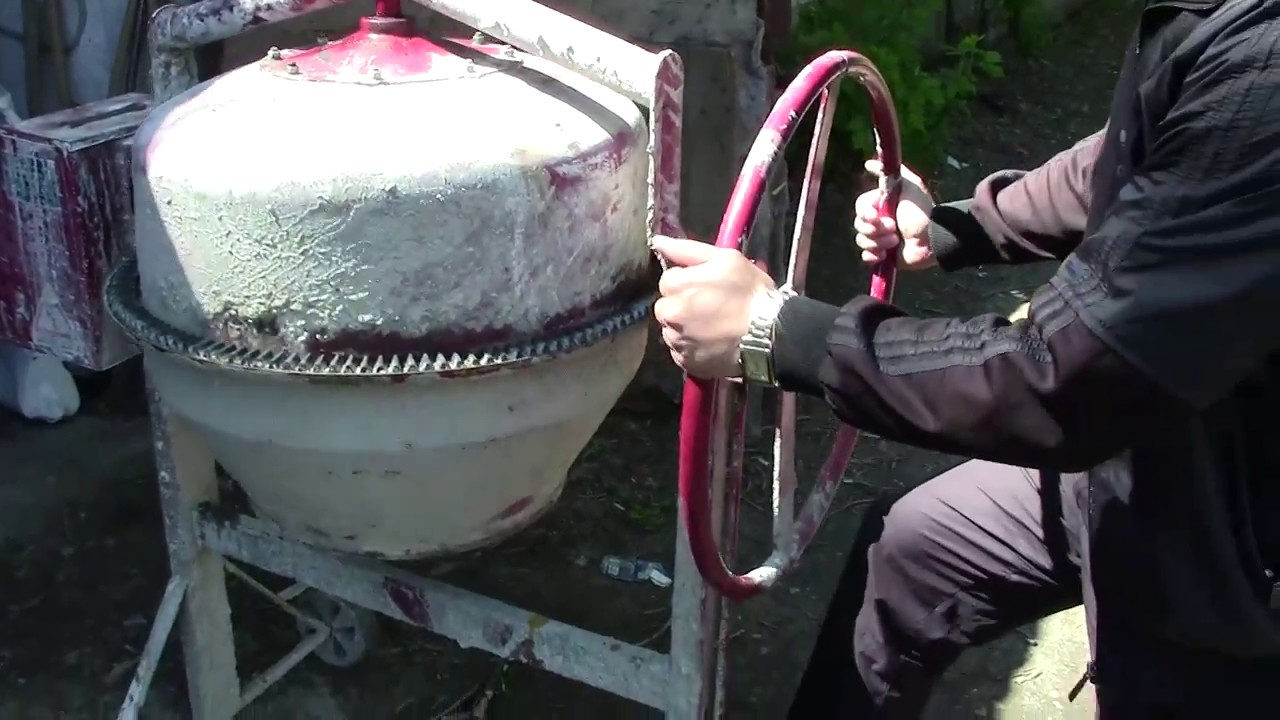

Венечная и ведущая шестерни

Если бетономешалка работает с рывками, то это говорит об износе или о сколах на шестернях (венечной, ведущей или на обеих одновременно).

Для замены венечной шестерни секторного типа не требуется разбирать бетономешалку. Просто меняем венец сектор за сектором.

Чтобы поменять сплошной венец (рекомендуется одновременная замена и ведущей шестерни), который крепится к нижней половине емкости, необходимо разобрать бетономешалку:

• отсоединяем емкость от траверсы;
• снимаем старую венечную шестерню;
• устанавливаем новый венец;
• удаляем стопорное кольцо, фиксирующее рабочую шестерню на валу;
• снимаем старую рабочую шестерню (не потеряйте шпонку, которая вставляется в углубления вала и шестеренки);
• насаживаем новую рабочую шестерню, вставляем шпонку и фиксируем шестерню стопорным кольцом.

Как собрать бетономешалку: в обратном порядке, уделяя особое внимание установке регулирующих шайб на вал крепления емкости к траверсе. После замены шестеренок рекомендуется отрегулировать плотность зацепления

Ремонт своими руками

Собственноручный ремонт бетономешалки потребует определенных навыков, инструментов и соблюдения техники безопасности. Рассмотрим самые популярные поломки, требующие ремонта.

Как поменять подшипник

Достаточно немного понаблюдать за бетономешалкой, чтобы на глаз определить износ подшипников:

• Бетономешалка работает, но не так активно;
• Вроде крутится, но запуск бетономешалки происходит со второго или третьего раза;
• При заедании двигатель не жужжит, а гудит с натяжкой.

Некоторые расстраиваются, считая, что ремонт не поможет, а все признаки – свидетельство скорого прощания с бетономешалкой. Но не стоит унывать раньше времени. Возможно, виноваты лишь два подшипника, находящихся на валу. Кстати, стоят подшипники не больше, чем пакет молока. Значит, ремонт не влетит в копеечку. При том, замена подшипников своими руками элементарна!

Ремонт

Ознакомившись со всеми важным факторами, подготовившись к работе, можно приступать делать ремонт бетономешалки своими руками. Если грамотно подойти к данному процессу, все обязательно получится. Разберем более подробно каждый пункт.

Как разобрать

Устранение многих поломок требует полной разборки бетономешалки. В этом случае необходимо быть предельно внимательным, следить чтобы все открученные части не потерялись и следовать такой последовательности:

• отсоединить барабан от траверсы;
• снять венечную шестерню (если есть необходимость заменить ее на новую);
• удалить стопорное кольцо, которое фиксирует на валу рабочую шестерню;
• снять рабочую шестерню.

Таким образом конструкция будет разобрана. Если какие-либо детали износились, их рекомендуется заменить на новые. После завершения ремонта, чтобы вернуть ее в прежний вид, следует все действия повторить в обратном порядке.

Как снять грушу с бетономешалки

Здесь также потребуется повышенное внимание и следование необходимой последовательности:

• перевернуть барабан, чтобы траверса была вверху;
• окрутить гаечным ключом болт, который крепит грушу;
• убрать шайбу, гравер;
• вернуть болт на свое место;
• выбить вал из траверсы и вынуть барабан;
• после этого необходимо снять все болты крепления и залить их кислотой для очищения.

Как снять шкив

Эта деталь бетономешалки достаточно капризная, она изготавливается из пластика и очень крепко крепиться стопорным кольцом с внутренней стороны.

Именно потому, для ее извлечения необходимо снять коробку мотора. Сделать такую манипуляцию можно, необходимо следовать такой последовательности:

• открутить болты, крепящие коробку на раме;
• после этого коробка легко снимется вместе со шкивом, можно будет увидеть голый вал;
• останется только снять стопорное кольцо предварительно разжав его.

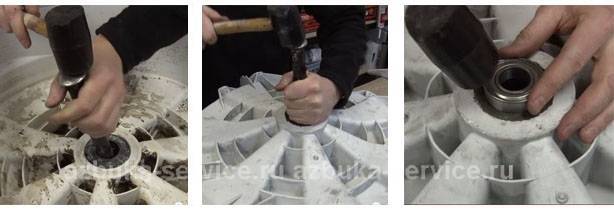

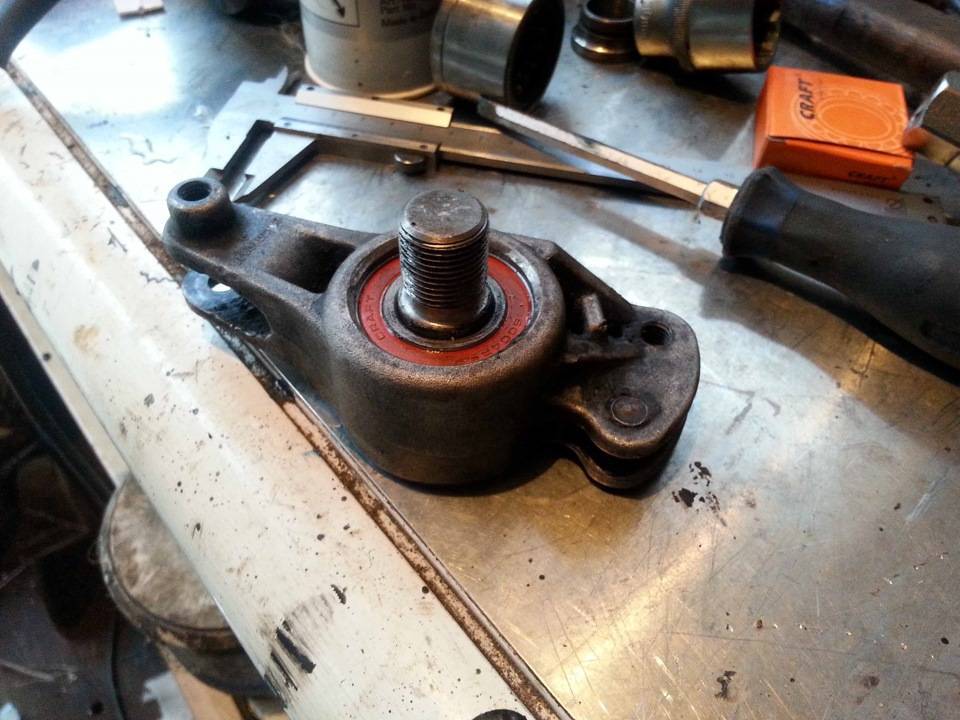

Как заменить подшипники

Необходимость замены этого узла возникает, когда при работе ощущается шум, треск, грохот. Прежде чем поменять подшипники на бетономешалке своими руками, нужно запастись небольшим арсеналом запасных частей:

• новые подшипники, 2шт;
• болты и гайки, шайбы;
• небольшой отрезок трубы, диаметр которой должен быть идентичен диаметру, имеющемуся во внутренней обойме подшипника;
• подставка из металла.

Сперва необходимо снять чашу барабана, а когда она будет снята проделать следующие манипуляции:

• отделить барабан от опоры, разъединить их на две части. Именно в них находятся углубления, где установлены подшипники. Чтобы облегчить процедуру, можно помочь себе приготовленной заранее подставкой, ей нужно выбить вал, благодаря совпадению диаметров это должно произойти довольно просто;
• останется снять изношенные подшипники с бетономешалки.

Когда подготовка окончена, можно приступать к сборке. Для этого потребуется:

• очистить вал от находящихся на нем грязи, ржавчины. Лучше всего это делать растворителем или бензином;
• вставить на него новые детали используя съемник.

Обратите внимание! Если съемника не нашлось, можно его заменить аккуратными постукиваниями по внутренним обоймам подшипников по всей окружности используя кусок трубы или брус из дерева

• когда подшипники запрессованы, вал нужно забить в нижнюю часть опоры;
• сверху надеть ее верхнюю часть и прикрутить все болты обратно;
• последним шагом останется только поставить грушу на место.

Причины неисправностей

Прежде, чем начинать ремонт бетономешалки, нужно установить, что именно в ней поломалось. Среди самых распространенных проблем, можно выделить:

1. Бетономешалка не запускается (после запуска выключается). Такая неприятность может случиться по нескольким причинам: неисправна пусковая кнопка; поврежден силовой кабель; самая опасная – электрический двигатель сгорел.
2. Сильный шум двигателя и отсутствие вращения барабана. Скорее всего, причина такой поломки в узле, передающем вращение, возможно растянулся ремень или он слетает так как загрязнились зубья шкива. Поломка достаточно распространенная, проявляться может из-за слишком частых перегрузов.
3. Устройство гудит, но барабан не крутится. Вероятнее всего вышел из строя конденсатор, который расположен в стенке электропривода, под его коробкой. После его замены на аналогичный, проблема должна устраниться.
4. Перегрев двигателя. Очень частая проблема электрических мешалок. Спровоцировать ее могут такие негативно влияющие факторы: перегрузки; удары, падения или резкие толчки устройства; неправильное хранение; при эксплуатации температура воздуха не соответствовала требующейся для бетономешалки (указана в паспорте); повредилась обмотка или ее изоляция; разрушился подшипник.
5. Вращение барабана в обратную сторону. Скорее всего произошел сбой в электрической части.

Советы по эксплуатации

В принципе, как видите, произвести ремонт – не так уж сложно. Но все-таки лучше, чтобы бетономешалка не ломалась. Отодвинуть срок поломки можно, придерживаясь нехитрых советов, с помощью которых о ремонте можно будет долго не задумываться:

• всегда очищайте бетономешалку после использования, особенно следите за тем, чтобы пыль от цемента и раствор не попадали в механизм и двигатель;
• не перегружайте инструмент, не стоит пытаться изготовить за раз больше бетона, чем это допустимо инструкцией;
• постарайтесь сохранить бетономешалку в таком виде, в каком вы ее приобрели – в этом случае можно воспользоваться гарантией ремонта, который произведут специалисты.

Причины поломки бетономешалки

Ремонт и обслуживание бетономешалок

Чаще всего, во время строительства, когда ломается бетоносмеситель, то замену и ремонт изношенных частей машины осуществляет сам владелец оборудования. Ремонт бетономешалок своими руками, достаточно сложен, но уйти от этого никак не получится.

Причины, по которым может сломаться строительная спецтехника:

• Загрузка бетономешалки больше необходимой нормы;
• Отсутствие смазки на деталях зубчатого венца;
• Неправильное хранение;
• Невыполнение очищение барабана сразу после эксплуатации.

Мотор бетономешалки

Часто изнашиваются детали бетономешалки:

1. Шестерни и приводные ремни;
2. Кнопка включения;
3. Ось барабана.

Шестерня к бетономешалке

Повреждённую деталь можно определить на глаз. Не составит особого труда снять изношенную спецдеталь и заменить её аналогом.

Замена привода

Ремень

Если барабан не работает (нет вращения), а мотор работает, то причина может оказаться в ремне. Особых усилий для замены ремня не требуется. Для оценки ситуации нужно снять защитную крышку. И обязательно отсоединить контакты.

Бывает так, что ремешок попросту соскальзывает, тогда его нужно просто одеть на место. Если он не пригоден к эксплуатации, то меняют на новый приводной ремень. Ремонт привода бетономешалки не составит труда.

В видео-ролике рассказывается о натяжке и замене ремня бетономешалки:

Основные элементы бетономешалки

Находим два болта, они держат мотор. Их необходимо слегка ослабить. Для того чтобы снять непригодный к эксплуатации ремень нужно немного поднять мотор. Но чтобы поставить уже новый ремешок желательно, делать это вдвоём.

Следует начинать с небольшого шкива, он находится на моторе. Нацепите на него ремень и натяните на верхний шкив. Одному человеку нужно оттягивать движок, а другому – затягивать болты. Действия требуется производить одновременно.

Ремень J610 5Р на бетономешалку СБР-132,150,170.Ремень на бетономешалку

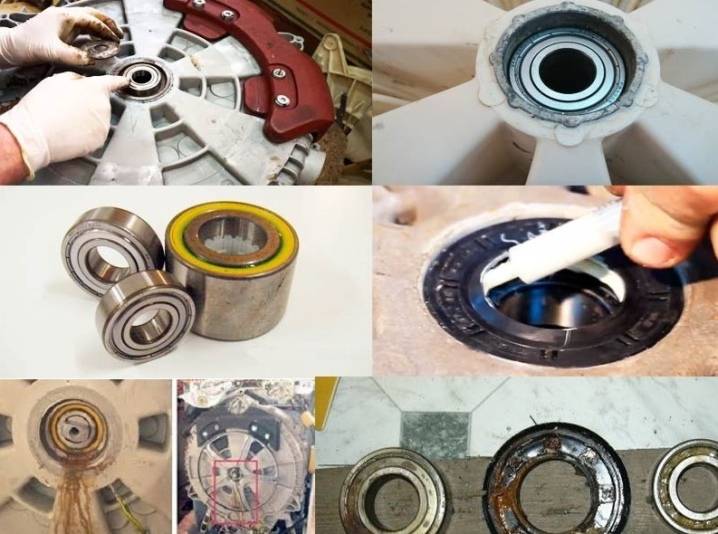

Как поменять подшипник

Подшипники для бетономешалки

• Если заметили, что бетономешалка крутит вроде быстро, но в ней нет такой прыти. Запускается не сразу, а когда заедает, мотор гудит, а не жужжит. Ощущение, что необходимо покупать уже новую спецтехнику. Но не все так трагично. Проблема, скорее всего, в паре подшипников, которые находятся на валу.
• Если сломалась бетономешалка — замена подшипников производится самостоятельно, а при правильной технологии будет потрачено нескольких часов. В отличие от описанных работ — эта более кропотливая и потребуется больше сноровки и времени.
• Первым делом нужно снять короб с мотора. Затем снимается груша бетономесилки и необходимо убрать ведущую шестерню. Зажать стопорное кольцо со стороны шестерёнки и снимаем его. Если нет подходящего съёмника, вал выбиваем. Далее аккуратно, подставив на вал деревяшку, выколачиваем и снимаем два подшипника.

Из этого видео Вы узнаете о замене подшипников:

И забиваем аккуратно подобранной трубкой под диаметр вала на место новые подшипники. После этого все нужно собрать обратно и не забывать про запчасти на бетономешалки.

Ремонт кнопки

Конструктивные особенности агрегата

Ремонт кнопки

Если нажимаем зелёную кнопку – барабан заработал, а отпускаем и он останавливается. Это поломка кнопки выключения, частая и самая простая. В самом деле, это — не кнопка, а магнитный пускатель. Делается для нашей безопасности.

При отключении оборудования кнопка пускателя размыкается и уже когда неожиданно включат, то она уже так внезапно не заработает и никого не сможет покалечить, если вдруг кому-то вздумается засунуть палец. Если всё-таки дело не в этом, то тогда необходимо снять кожух. Затем аккуратно нужно освободить крышку, и отсоединить 5 проводов, которые идут к пускателю изнутри.

Кнопка

Дальше требуется открутить кнопку и разобрать. Осмотрите деталь, возможно, нужно только зачистить контакты. Разберите и почистите её внутри. Скорее всего, там заметите чёрный нагар, из-за которого, вероятней всего, и не работала мешалка так, как надо. Как только все почистили, собираем все в обратном порядке.

В этом видео рассказывается о ремонте кнопки:

Как сделать ремонт пускателя

Вы узнаете о том, что сломана кнопка, когда устройство сразу же выключается после того, как кнопка отпущена. То есть при нажатии на нее агрегат нормально работает, а когда вы ее отпускаете, происходит остановка электрического двигателя.

Такая неисправность не является сложной, но, к сожалению, происходит частенько.

Кнопка является магнитным пускателем, достаточно удобным и безопасным в использовании. Когда происходит отключение электричества, размыкается пускательная кнопка. В случае неожиданного появления электрики, бетономешалка не включится самостоятельно, что обезопасит вас от травмирования.

Как продлить срок службы ССУ

Нет водителей, которые бы не мечтали исключить из профессиональных будней проведение капитального ремонта. Для продления срока эксплуатации и машины, и ССУ рекомендуют ежедневно соблюдать правила:

• Перед движением после сцепления в прицеп удостовериться в плотной фиксации шкворня.
• На поверхности седла перед сцеплением всегда должна быть смазка.
• Покупать качественные смазочные вещества.
• Один раз в 5 дней нужно проводить профилактику: отсоединить прицеп, почистить и смазать плитку, палец и системы запора. Использовать в обработке только густые, вязкие смазки.
• Периодически нужно контролировать состояние механизмов и узлов (искать коррозии, вмятины и трещины); болты должны быть прочно натянуты.
• Опорная часть седла очищается от старой смазки минимум раз в год.

Своевременное техническое обслуживание ССУ — основной фактор, продлевающий срок эксплуатации, как самой детали, так и автопоезда.

Поделиться

Устройство и принцип работы бетономешалки

Эффективная работа с бетономешалкой требует знания ее конструкции. Это нужно, чтобы при необходимости суметь отремонтировать самостоятельно используемую модель оборудования и правильно выполнять ее обслуживание.

Устройство любой бетономешалки предусматривает присутствие следующих общих конструктивных частей:

• емкости (барабана) для перемешивания раствора;
• рамы, представляющей собой стальную опорную конструкцию, на которой закрепляются все остальные элементы бетономешалки;
• лопастей, предназначенных для перемешивания бетона или других смесей и предотвращения их налипания к стенкам емкости;
• привода с передаточным механизмом и системы управления им.

Эти конструктивные элементы представлены на фотографии далее.

Металлический барабан может быть разной формы, например, цилиндрической, грушевидной, бочкообразной.

Бетономешалка может работать за счет мускульной силы либо благодаря наличию электромотора или двигателя внутреннего сгорания. В первом случае барабан приводит в движение работник, вращая специальную рукоятку. Но механические версии оборудования встречаются довольно редко. Наибольшее распространение получили агрегаты с электродвигателями. Они оснащены кнопочным постом, с помощью которого происходит управление работой механизмов. Мощность установленного привода определяет назначение техники для бытового либо профессионального использования.

По способу перемешивания раствора бетономешалки бывают двух видов:

гравитационного;

принудительного.

Принцип работы бетономешалки гравитационного вида основан на поднимании перемешиваемой смеси вращающимся барабаном и ее последующем падении под воздействием силы тяжести. При этом неподвижные лопасти, размещенные внутри емкости, дополнительно разделяют состав, способствуя более быстрому образованию однородной массы. Выгрузка материала происходит через загрузочное отверстие с помощью опрокидывающего барабан механизма, приводимого в движение колесом или рычагом.

Принудительная бетономешалка работает как миксер: внутри неподвижного барабана вал с лопастями перемешивает раствор. Выгрузка готового состава происходит через шиберный затвор, который находится на днище емкости. Вал может быть расположен горизонтально или вертикально (показан на фото выше). Модели принудительного действия оснащаются более мощными электродвигателями, чем гравитационные, а также стоят дороже.

Профилактика

Стоит соблюдать несколько требований, для того, чтобы бетономешалка не вышла внезапно из строя:

• Нельзя превышать нагрузку и электрическое напряжение вышеуказанного допуска производителем. А ёмкость барабана наполнять раствором только на 80% от заявленной нормы.
• Не рекомендуется попадание на блок управления влаги.
• Следует регулярно осуществлять осмотр рабочих узлов. А также после использования очищать их от грязи, пыли и остатков бетона. Нужно вал и шестерни регулярно смазывать.

Все эти профилактические рекомендации помогут сохранить бетономешалку долго в рабочем состоянии.

Ремонт неисправности бетономешалки

Ремонт бетономешалки – важный вопрос, который рано или поздно возникает перед каждым строителем или владельцем этого инструмента. К сожалению, поломки бетономешалок – явление распространенное, и на это – масса причин. Во-первых, на это устройство возлагаются огромные нагрузки. Во-вторых, часто сами хозяева не уделяют надлежащего внимания инструменту, неправильно его эксплуатируют и хранят. Это также чревато негативными последствиями, которые нередко требуют проведения ремонтных работ. Прежде, чем браться за дело самостоятельно, нужно изучить всю информацию, запастись необходимыми инструментами.

Порядок работ

Замена подшипника гравитационной бетономешалки – процесс не очень сложный и состоит из двух этапов.

Разборка

Цель этого этапа – снять старые подшипники:

Переворачиваем емкость бетоносметителя так, чтобы траверса оказалась сверху конструкции. С помощью гаечного ключа откручиваем болт, крепящий вал бетономешалки к траверсе. Убираем шайбу и гровер, снова вкручиваем этот болт в вал (во избежание повреждения резьбы). Через проставку подходящего диаметра аккуратными ударами выбиваем вал из траверсы и отсоединяем барабан от станины. Снимаем с вала регулировочные шайбы.

Внимание! Потеря хотя бы одной регулировочной шайбы нарушит правильность контакта основной шестерни с венцом, что может привести к чрезмерной нагрузке на двигатель, его перегреву и выходу из строя

• Отсоединяем опору от емкости. Как показывает практика, гайки крепежных болтов, которые находятся с внешней стороны барабана, сильно ржавеют, так как производство бетонной смеси происходит с применением воды и при повышенной влажности. Для облегчения откручивания крепежных болтов применяем «жидкий ключ» (WD40), который распыляем на болты. Через 5-10 минут пробуем их открутить. Если такой метод не помогает, срезаем старые гайки болгаркой.
• Отделяем опору чаши от барабана и разъединяем ее на две составные части (в которых и сделаны углубления – посадочные места для подшипников). Для этого трубой (или проставкой) подходящего диаметра выбиваем вал вместе с подшипниками из половинок опоры барабана.
• Старые подшипники снимаем с вала при помощи трехлапового съемника или тисков.

Сборка

Цель этого этапа – установить новые подшипники:

• Вал очищаем от грязи и ржавчины бензином или растворителем, после чего на него запрессовываем новые подшипники с помощью съемника. В случае его отсутствия эту операцию производим путем аккуратного обстукивания внутренних обойм подшипников равномерно по окружности через кусок трубы или деревянный брусок.
• Вал с запрессованными подшипниками аккуратно забиваем в нижнюю половину опоры. После этого на верхний подшипник одеваем вторую половинку. Посадочные места предварительно смазываем литолом (это упростит процесс опрессовки).

• После этого опору с опрессованным валом крепим к емкости с помощью болтов, шайб, гроверов и гаек. Чтобы предотвратить проворачивание болтов внутри барабана их надо удерживать с помощью гаечного ключа. Поэтому для осуществления этой операции вам понадобится помощник. Перед установкой опоры по всему ее периметру в местах контакта с барабаном наносим слой силиконового герметика (для повышения герметичности и защиты подшипников от влаги).
• Насаживаем на вал корректирующие шайбы, затем вставляем его в отверстие траверсы и фиксируем прижимным болтом через шайбу и гровер.

После этого производим тестовое включение бетономешалки без нагрузки, чтобы проверить является ли зацепление ведущей шестерни с венцом достаточным.

Как поменять подшипник на бытовой бетономешалке видео:

Заключение

Выбирать подшипник, я вам советую в специализированном магазине. Так вы обезопасите себя от покупки не качественной детали или подделки.

Номер подшипника подойдет такой: №6203.

Если есть время можете заказать через интернет. Это будет дешевле.

Выбирайте среднюю ценовую категорию. Не приобретайте трендовых подшипников. Они дорогие и я думаю, прослужат вам такое же время при производстве строительных работ.

После выполнения бетонных работ бетономешалку необходимо очистить, вымыть и вытереть в районе узла, где расположен подшипник.

Если вы хотите, чтобы она вам прослужила длительное время, периодически смазывайте подшипник.

Советую вам при производстве работ не засыпать полностью внутрь бетономешалки щебень, песок, цемент и воду. Двигатель при этом будет работать с перегрузкой и подшипники тоже.

Нужно засыпать все частями небольшими. Затворять водой и при крутящейся бетономешалке подбрасывать все инертные составляющие раствора или бетона.

Проверяйте, чтобы при работе на узел где находится подшипник, не попадал цемент при загрузке, а тем более готовый раствор

Как вариант, чтобы не разбирать бетономешалку, можете смазать подшипник, побрызгав узел, где он находится проникающей и смазывающей жидкостью ВД40.

Если вы храните бетономешалку на улице, то сделайте следующее:

Саму чашу бетономешалки поверните так, чтобы приемное отверстие было внизу;

— накройте пленкой узел где находятся подшипники;

— электрическую вилку с проводом сверните и положите в полиэтиленовый пакет. Пакет привяжите внутрь чаши бетономешалки за лопасть.

Вот вы и справились, с такой казалось трудной на первый взгляд задачей как заменой подшипника в узле бетономешалки.

И заметьте, сделали это самостоятельно, прочитав настоящую статью.

Если же у вас возникнут проблемы или вопросы при замене подшипника, смело обращайтесь ко мне в комментарии.

Всегда помогу вам.
