Регулировка сегментов травяной косилки

Домашняя роторная косилка для мини-трактора: как сделать?

На фото вы можете увидеть домашнюю роторную косилку для мини-трактора. Это устройство представляет собой раму, набор ножей, установленных на дисках, и кожух. Эта конструкция работает благодаря валу приводного вала трактора. Движение по земле осуществляется с помощью нижних дисков.

Процесс установки самодельной роторной косилки для мини-трактора:

1. Мы берем собранный металлолом и строим из него сварную раму, которая должна состоять из углов 40 см каждый. Мы готовим ножи для будущего устройства.
2. Мы изготавливаем два металлических диска, толщина которых должна составлять 4 мм, а диаметр 39 см. В этом случае лучшим вариантом будет использование нижней части ненужного железного ствола.
3. Прикрепите ножи к готовым дискам. Самое главное. Обеспечить их свободное вращение. Для этого вам понадобятся диски, которые ранее использовались для мотыги. Их диаметр должен составлять около 45 см. Для оси потребуется старая железная труба диаметром 30 мм. Также должны быть установлены подшипники: один для шкива, другой для трубы.
4. Затем закрепите ножи на оси вала. Вам нужно будет установить шкивы на трубу при помощи сварки.

READ Выбор Газонокосилки-Робота Husqvarna Automower 310

Этот дизайн будет иметь следующие характеристики:

1. Скорость вала. 1400.
2. Захват косилки. Около 110 см.

Домашняя сегментная косилка для мини-трактора

Чтобы создать сегментированную газонокосилку своими руками, вам потребуется гораздо больше усилий и времени. Сегментная косилка основана на кривошипно-шатунном механизме.

Ножи устройства в этом случае напоминают соединительные пилы, которые работают по принципу ножниц. Подробные инструкции по созданию такого дизайна представлены в видео.

Чтобы сделать сегментную газонокосилку для минитрактора, вам нужно будет выполнить работу в определенной последовательности, а именно:

1. Вы можете выбрать ширину каждого сегмента самостоятельно, но в этом случае используется значение 7,2 см. Сначала нужно установить угловой редуктор на основание, то есть на балку. Эта часть имеет вал, мы прикрепляем к нему ступицу. Смещение в этом случае будет около 32 см.
2. Для основного пальца наденьте чашу, для которой мы позже сделаем отверстие в ноже.
3. Вал и вал редуктора должны быть соединены.
4. Установите шкив на вал.
5. Вы можете использовать колеса от старого барахла, чтобы сделать заднюю ось. Их целью будет предотвращение засорения устройства и регулировка высоты для скашивания.

Основным моментом при ответе на вопрос о том, как установить газонокосилку на минитрактор, является обеспечение высокого уровня безопасности, поскольку такое устройство может быть очень опасным как для пользователя, так и для других. Именно поэтому вам необходимо тщательно подготовиться к такой работе, изучить все нюансы, а затем установить сегментную косилку на минитрактор или его аналог. Поворотный. Для вас не составит труда и не доставит никаких проблем с ним. Операция.

Самодельные косилки для мотоблока

Рассмотрим несколько разновидностей самоделок.

Роторная косилка своими руками

Эта разновидность косилок используется под стрижки лужайки и для скашивания травы на сено

Важно помнить, что модель только обрезает высокие растения, низкую траву она лишь крошит на мелкие кусочки

Сборка косилки показана на мотоблоке Нева и сходных конструкциях. Для работы понадобятся следующие элементы:

• цепи с бензопилы (редукторные);
• 2 диска от сеялки зернового типа (в этом варианте используется сеялка С3-3.6).

Ножи изготавливаются их закаленного сплава на 65 г. На отдельный диск идет четыре ножа. На каждом из дисков проделывается прорези диаметром в 6 миллиметров при помощи укрепленного сверла. Ножи прикрепляются с использованием шинки, она фиксируется за сошник независимо от главной ножевой конструкции крепления. Между лезвием и шинкой идет небольшой зазор, примерно на 2 миллиметра больше толщина лезвия. Такое конструктивное решение нужно, чтобы во время работы с косилкой на мотоблок центробежная сила раскидывала ножи и они резали растения

Важно, чтобы конструкция могла свободно вращаться по кругу (360 градусов). Это нужно, чтобы защитить нож при ударе об твердую почву, камни. Оси фиксации ножевой части изготавливаются из прочной углеродной стали, ее диаметр не должен быть меньше 8 мм

Диск до конца затягивает ось, чтобы ничего не мешало движению ножевой части. Фотография роторной косилки:

Оси фиксации ножевой части изготавливаются из прочной углеродной стали, ее диаметр не должен быть меньше 8 мм. Диск до конца затягивает ось, чтобы ничего не мешало движению ножевой части. Фотография роторной косилки:

Дальше варится рама роторной косилки на мотоблок. На готовую основу устанавливаются диски и соединяются с приводом от BOM (дополнительные элементы механизма мотоблока). В этом варианте используются шестерни с КПП от машины ВАЗ. Вращение дисков выполняется во встречном положении, друг против друга. Благодаря этому трава косится по рядам. Последний шаг – установка защитного элемента на привод.

Сегментная косилка своими руками

Для изготовления сегментной косилки для мотоблока своими руками нужна труба из метала с сечением прямоугольного типа 1200-50-15 миллиметров или стандартный отрезок косы. На нем проделываются 12 отверстий размеров 10 миллиметров на равном расстоянии друг от друга. Они нужны для монтажа фиксационных болтов М8. В будущем на них будет закреплена направляющая металлическая полоса (длина 0.89 метра) с зубьями и лезвиями, установленными со всех сторон прямоугольной трубы.

У ножей сегментной косилки есть спинки с разделами и обоймами рычага системы привода. На металлической основе с обеих сторон так же монтируются прижимы и полозки. На шасси модели устанавливается главное колесо. Рабочий механизм косилки функционирует благодаря движению вала выработки действующего мотора. Чертеж косилки:

Самодельная косилка-повозка

Механизм состоит из 2 барабанов, они крепятся рамой и лентой с фиксацией. Телега выполняется из сваренных труб и уголков из металла. На основу-каркас ложится фанера и колеса. Фанера нужна утолщенная (можно взять лист металла).

Ленту легко выполнить из полосы резины, ее соединяют в кольцо, используя дюралевые пластины на 2 миллиметра.

Другой вариант барабанной косилки к мотоблоку – сварка из металлических частей:

Основное назначение

Устройства хорошо себя зарекомендовали при кошении высокого травостоя. Их используют для заготовки сена. низкий срез растений позволяет увеличит объём заготавливаемого материала. Сложенную при покосе в валок траву легче сушить.

Достоинства:

• устройства могут использоваться на ровном и рельефном грунте;
• высокая производительность;
• возможность кошения низкорослых трав;
• ровный срез;
• валкование скошенной травы.;
• надёжность в работе;
• длительный срок службы.

Недостатки:

• высокая стоимость;
• дорогостоящий ремонт;
• требовательность к рельефу.

На Вашей сегментной косилке ножи из закаленной стали?Конечно!Нет

Лучшие модели

Рейтинг составлен на основе отзывов пользователей.

Ghepard

Страна производитель – Италия. Сегментно-пальцевая модель считается профессиональным устройством. Ширина захвата 92 см. Рабочая скорость 0,5-4 км/час. Модель может использоваться в личном подсобном хозяйстве, на содовых участках и для коммерческого использования.

Конструкция оснащена трансмиссией с большим рабочим ресурсом. Зубья устройства выполнены из высококачественной стали, имеющей специальное антикоррозийное покрытие. Модель удобно использовать для

заготовки сена и декоративного скашивания.

Технические характеристики:

• высота среза – от 25 мм;
• высота скашивания травы – до 1 м;
• размеры – 920х500х500 мм;
• вес – 32 кг.

Срок гарантии производителя – 2 года.

Достоинства:

• хорошее качество сборки;
• надёжность в работе;
• большой рабочий ресурс.

Главный недостаток:

не эффективен для работы на больших участках.

MBK0012015

Страна производитель – Германия. Модель предназначена для профессионального использования. Совместима с мотоблоком G-85 107. Конструкция оснащена режущими зубьями, выполненными из стали. Их поверхность имеет специальное покрытие. Модель

отличается идеально ровным срезом растений. Ширина захвата травы 107 см. Рабочая скорость 0,5-4 км/час.

Технические характеристики:

• высота среза – от 25 мм;
• высота скашивания травы – до 1 м;
• размеры – 1070х500х500 мм;
• вес – 34 кг.

Срок гарантии производителя – 2 года.

Достоинства:

• большой захват;
• приспособлена для кошения травы на больших площадях;
• надёжность в работе;
• качественная сборка.

Главный недостаток:

высокая стоимость.

Eurosystems

Страна производитель – Италия. Модель сегментной косилки предназначена для мотоблока Eurosystems P 70. У неё широкий захват 102 см, качественные режущие элементы. Устройство предназначено для покоса травы на больших площадях. Рабочая скорость – 2-4 км/час.

Технические характеристики:

• высота среза – от 25 мм;
• высота скашивания травы – до 1 м;
• размеры – 1020х500х500 мм;
• вес – 55 кг.

Срок гарантии производителя – 1 год.

Достоинства:

• большой захват;
• высокая производительность;
• надёжная сборка.

Недостатки:

• большой вес;
• высокая стоимость.

Целина КС-850

Страна производитель – Россия. Особенностью модели является то, что она оснащена приспособлением, позволяющим в ходе выкашивания поднимать полёгшую траву. Прочные зубья косилки устойчивы к контакту с камнями. Ширина захвата – 85 см. Косилка совместима с мотоблоками: «Целина», «Нева», «Луч», «Каскад»,

«Crosser C-RM8E», «Crosser C-RM10» и др. Производительность – 0,48 га/час.

Технические характеристики:

• высота среза – до 40 мм;
• высота скашивания травы – до 1 м;
• размеры – 1035х660х910 мм;
• вес – 46 кг.

Срок гарантии – 2 года.

Достоинства:

• пригодна для работы на участках со сложными рельефами;
• совместимость с различными моделями мотоблоков.

Главный недостаток:

захват уже конкурентов.

Мобил К G85

Страна производитель – Италия. Модель предназначена для кошения сена. Ширина захвата – 107 см. Устройство имеет лёгкую управляемость. Оно предназначено для установки на мотоблоки Grillo.

Конструкция имеет надёжный редуктор и острые режущие зубья. Последние изготавливаются в Германии. Рабочая скорость 0,4-4 км/час. Модель предназначена для заготовки сена и декоративного скашивания.

Технические характеристики:

• высота среза – от 25 мм;
• высота скашивания травы – до 1 м;
• вес – 34 кг.

Срок гарантии – 2 года.

Достоинства:

• качественный режущий инструмент;
• идеально ровный срез;
• высокая производительность.

Главный недостаток:

высокая стоимость.

Вопросы-ответы

Нужно ли ворошить скошенную сегментной косилкой траву?

Скошенную сегментной косилкой ворошат до полного высыхания, если покос проводился в дождливую погоду.

Есть ли ограничения по скашиванию влажной или сухой травы для сегментной косилки?

Сегментные косилки можно использовать для покоса как сухой и влажной травы.

На мотоблоки с какими видами двигателей можно устанавливать сегментные косилки?

Приспособления устанавливаются на мотоблоки с бензиновыми и дизельными двигателями.

В чём преимущество сегментной косилки перед роторной?

Роторные косилки плохо подходят для покоса мягкой травы. Сегментные косилки более безопасны в работе.

В какой ценовой нише можно найти качественную сегментную косилку?

Китайские модели хорошего качества можно купить в пределах 15-20 тысяч рублей.

Сегментные косилки для мотоблоков предназначены для покоса сена. У них простое управление. Косилки могут прикрепляться к мотоблокам с бензиновыми и дизельными двигателями.

• Как выбрать лучший вариант сенокосилки для высокой травы: виды, устройство, обзор популярных моделей, их плюсы и минусы
• Бензиновая самоходная газонокосилка: от легких бытовых моделей до мощных райдеров, как выбрать, рейтинг лучших, из плюсы и минусы
• Как выбрать лучшую механическую газонокосилку: виды, принцип работы, обзор 7 популярных моделей, их плюсы и минусы
• Газонокосилка электрическая: обзор лучших моделей, советы по выбору аппарата с травосборником или триммера, их плюсы и минусы

Какой материал следует использовать при установке самодельной косилки?

Основным материалом, предназначенным для изготовления косилок домашнего изготовления, является лом. Здесь вы можете применять абсолютно все. Это могут быть рамы от старых велосипедов или ненужные запчасти от автомобиля. Ржавые рамы, которые можно найти на заброшенной ферме, идеально подходят для фундамента будущего устройства.

Кроме того, вы можете осматривать предметы в своем дворе, где старая металлическая бочка или батарея также могут быть полезны для изготовления оборудования, такого как домашняя косилка для мини-трактора. Самым важным моментом в этой работе является наличие квалифицированных специалистов, некоторые знания технической части этого вопроса и хорошие знания сварочного аппарата.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Сельскохозяйственная механизация

Публикация:

   Косилка скоростная КС-2,1

Читать далее:

   Косилка-измельчитель роторная КИР-1,5

Косилка скоростная КС-2,1

Косилка КС-2,1 однобрусная навешивается на трактор сзади по трехточечной схеме. Основной рабочий орган косилки — режущий аппарат.

Он шарнирно присоединен к раме косилки тяговой штангой и удерживается в рабочем положении шпренгелем. Привод на режущий аппарат осуществляется от карданного вала трактора при помощи шкива-эксцентрика, клиноременной передачи, закрытой кожухом, и коробки ведущего шкива.

Подъем режущего аппарата производится гидравлическим механизмом трактора через систему тяг и рычагов.

Дополнительные материалы по теме:

Режущий аппарат состоит из пальцевого бруса и ножа, совершающего возвратно-поступательные движения. Пальцевый брус представляет собой стальную упругую полосу, к которой болтами крепятся литые пальцы . В верхней части палец имеет отросток, по бокам — усики, а сзади — буртик.

Усики и буртики предотвращают поворот пальца во время работы.

К пальцам прикреплены стальные пластины с острыми боковыми гранями, называемые противорежущими пластинами.

Нож состоит из спинки в виде стальной полосы сечением 20X5 мм, к которой прикреплены стальные пластины с острыми боковыми гранями — сегменты и головка с полым шаром. Ложечки шатуна охватывают шар и образуют шаровой шарнир.

Рис. 1. Косилка скоростная КС-2,1:
а —общий вид косилки КС-2,1; 1 — рычаг подъема внутреннего башмака; 2 — тяговая штанга- 3 — рычаг подъема режущего аппарата; 4 — пружина подъема; 5 — натяжной винт; 6 — транспортный прут; 7 — кожух; 8 — кожух шарнира карданной передачи; 9 — передний рычаг подъема; 10 — шпренгель; 11 —внутренний башмак; 12 — режущий аппарат; б — режущий аппарат; 1 — палец; 2 — сегмент; 3 — усики пальцев; 4 — отросток пальца; 5 — пальцевый брус; 6 — прижим; 7 — противорежущая пластина; 8 — спинка ножа; 9 — ложечка шатуна; 10 — букса шатуна; 11 — наружный башмак; 12 — пластинка трения; 13 — головка ножа; 14 — полый шар; 15 — внутренний башмак

Во время срезания стеблей спинка ножа плотно прижимается к пальцевому брусу и быстро изнашивается. Чтобы уменьшить износ, к пальцевому брусу через каждые 38 см прикреплены пластинки трения. По мере износа пластин их перемешают вперед за счет того, что диаметр отверстий в пластинах больше диаметра крепежных болтов.

Прижимы, закрепленные над ножом, прижимают сегменты к противорежущим пластинам пальцев.

Пальцевый брус установлен на двух башмаках: внутреннем и наружном, которые удерживают его на определенной высоте от поверхности поля. Под каждым башмаком находится полозок, задний конец которого можно поднимать и опускать, регулируя высоту среза массы.

Регулировки косилки преследуют цель наиболее полного срезания массы без загрязнения ее почвой. В первую очередь регулируется зазор между сегментами ножа и противо-режущими пластинами пальцев режущего аппарата. Для этого снимается нож, по носкам пальцев натягивается шнур и путем установки прокладок между пальцевым брусом и пальцами добиваются, чтобы носки последних располагались на линии натянутого шнура. Затем устанавливается нож, проверяется зазор и, в случае необходимости, легкими ударами молотка подгибаются прижимные лапки. При этом добиваются, чтобы сегменты носками касались противорежущих пластин, а основаниями— пластин трения. После регулировки нож должен перемещаться легко, без заедания. В крайних положениях ножа середины сегментов и пальцев должны совпадать. Эту регулировку проводят смещением ножа за счет изменения длины шатуна.

Наклон режущего аппарата регулируется поворотом тяговой штанги в зависимости от рельефа поля и состояния массы. Если рельеф поля неровный, пальцы поднимают. При полеглой массе их наклоняют вниз.

Чтобы предохранить от поломки приводной шатун, его располагают на одной линии с режущим аппаратом. Для этого заранее изменением длины шпренгеля наружный башмак выносят вперед относительно внутреннего башмака на 35—50 мм. Во время работы под действием нагрузки режущий аппарат отходит назад и располагается в одной плоскости с шатуном.

Давление башмаков на почву должно быть: внутреннего — 35 кгс, наружного — 8—15 кгс. Регулируют его изменением натяжения компенсационной пружины. Если давление на башмаки больше указанных величин, то они сгруживают почву, которая забивает режущий аппарат и ухудшает качество среза. При меньшем давлении башмаков на землю не обеспечивается требуемая высота среза.

Рекламные предложения:

Читать далее: Косилка-измельчитель роторная КИР-1,5

Категория: –
Сельскохозяйственная механизация

Принцип и устройство работы

Сегментная косилка для трактора предназначена для скашивания травы на больших и маленьких обрабатываемых площадях. Данное изобретение является незаменимым для сельских предприятий, да и простых сельчан тоже. Ведь скотину нужно чем-то кормить, а корм, фактически, лежит под самыми ногами и остается его только должным образом скосить. Можно конечно прибегнуть к старой доброй ручной косе, но это очень долго, муторно и не подходит, например, для сельскохозяйственных предприятий.

Поэтому многие делают выбор в сторону сегментной косилки, которая подцепляется к трактору. К сожалению, пока не придумали какого-то альтернативного транспорта или изобретения, которое бы заменило тракторную технику. Хотя может это сожаление и напрасное, ведь трактор всегда считался основной движущей силой в сельской экономике, с помощью которого производились практически все работы по пахоте, культивированию или уборке сена. Не исключением стала и сегментная косилка, которая совершенно бессмысленна без трактора как двигательной силы. Если же вас смущает этот факт, то вы можете приобрести более простую модель такую как ручная электрическая косилка по вполне доступной цене.

Сегментная косилка

В процессе движения, трава будет попадать между сегментами косилки, тем самым переваливаясь через режущие ножи, и, собственно, срезаться. Скошенная таким образом трава, укладывается ровным слоем обратно на землю, что крайне удобно для последующей её уборки.

Конструкция сегментной косилки для трактора выглядит не особо сложной, что вовсе не значит о неэффективности работы с ней. Напротив, как показывает практика, такой способ кошения травы является одним из самых выгодных, особенно для больших обрабатываемых площадей.

В состав сегментной косилки входят:

• несущая балка;
• карданная передача;
• транспортная тяга;
• режущий механизм;
• внешний двигатель;
• подъем аппарата.

Особенности работы сегментной косилки на видео.

https://youtube.com/watch?v=FHJ9sZFB7k4

Поэтому всё чаще люди задаются вопросом – а можно ли изготовить косилку своими руками? И, как показывает опыт других людей, эта задумка не кажется такой уж неосуществимой.

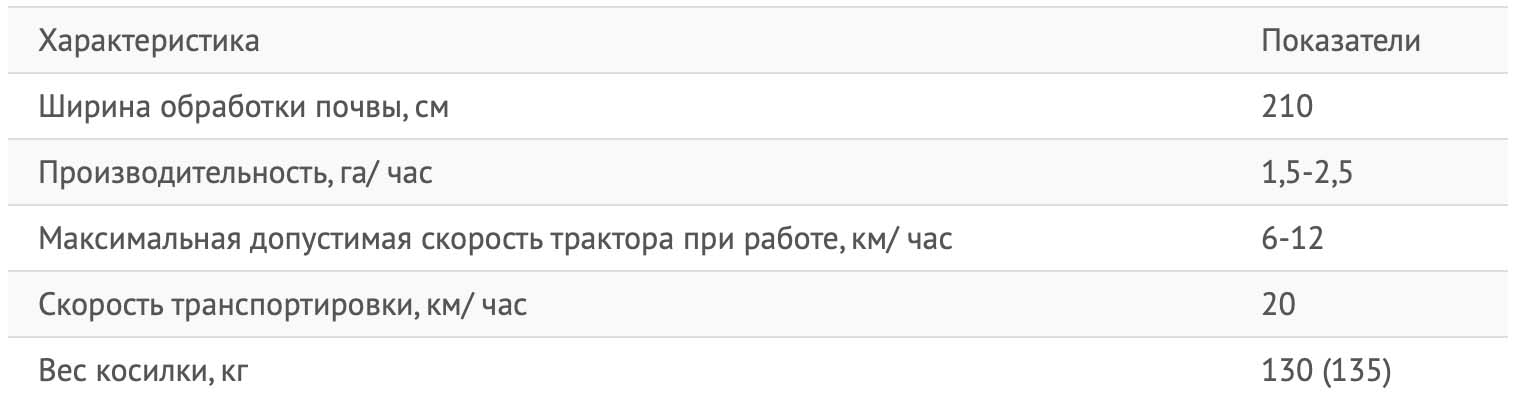

Особенности косилки КС-Ф-2.1

Она работает на ровных и чистых территориях. Недопустимо попадание в механизм камней и прочего твердого мусора, которые приводят к поломке режущих сегментов.

Такие косилки имеют много положительных качеств:

Устройство косилки сегментной КС-Ф-2.1

• высокая производительность, большая ширина обрабатываемой полосы;
• возможность работы на компактных тракторах ввиду малого веса установки;
• небольшие энергозатраты, позволяющие сохранить себестоимость продукции на прежнем уровне при малых объемах заготовок;
• простота управления. Для нее достаточно одного тракториста, без дополнительных помощников;
• высокое качество производимых работ по укосу трав и длительный срок службы. По окончании сезона полевых работ на устройстве необходимо просто заменить режущее полотно.

Эта марка косилок успешно работает на огромных полях колхозов и у фермеров. Высокий спрос обусловлен многообразием модификаций, среди которых:

Режущий аппарат косилки кс-2.1 Шумахер

• беспальцевая;
• со срезом под названием «Шумахер», немецкого производства;
• с наличием гидроцилиндра в подъемном механизме;
• другие варианты исполнения.

Наиболее востребованной из них является разновидность модели Б4, отличающаяся более надежной рамой, брусом режущего инструмента, повышенной надежностью предохранительного устройства. На ней проще производить необходимый наклон режущего полотна.

Подобная ей модель класса В – более легкая, отличается наличием механизированного подъема с помощью гидроцилиндра, но трактор ей нужен более мощный.

Косилка сегментная KSF 2.1

Сегментные косилки типа КСФ-2.1 изготовлены на заводе «Сельхозмаш Люберец» (Россия, Москва). Это предприятие является правопреемником Ухтомского завода и продолжением его многолетней работы. Производства сенокосного оборудования различного типа и конструкций.

Деловое свидание, встреча

КСФ-2.1 отлично справляется с сенокосными работами в основном на равнинных участках. Они косят различные травяные культуры с укладкой вегетативной массы при покосе:

• Естественно растущие травы.
• Семена зерновых и других культур.

Косилка используется для планового кошения в районах практически любой климатической зоны. Обеспечивает бесперебойную работу, кроме полупустынных и пустынных районов. Фото косилка KSF-2.1

Преимущества и недостатки

Помимо возможности использования в любых погодных условиях, сегментные косилки KSF-2.1 имеют ряд других преимуществ, за которые их ценят многие лидеры бизнеса:

• Высокая производительность достигается за счет относительно высокой скорости работы и большой ширины одновременного захвата. Более 2 метров.
• Небольшой вес этого навесного оборудования позволяет работать с ним даже на небольших типах транспортных устройств.
• Низкое энергопотребление устройства поможет сэкономить деньги и не повлияет на увеличение стоимости сена при уменьшении урожая.
• Простое управление без гидравлики требуется без необходимости дополнительного обслуживающего персонала, за исключением оператора трактора.
• Экономичная покупка устройства и его запчастей, доступная везде.
• Качественная работа на высокой скорости и длительный срок службы. К концу периода эксплуатации будет достаточно заменить режущий диск, и косилка снова будет готова к сезону скашивания.

Модели сегментной косилки

Производят модели для тракторов МТЗ в Беларусии на трактором заводе. Но многие отечественные и импортные варианты подходят к трактором МТЗ различной мощности. Подбирать косилку для своего трактора необходимо, в первую очередь, отталкиваясь от его мощности. Для минитракторов мощностью до 20 л.с. подойдет специальное оборудование и для мощных мотоблоков. Для мощных тракторов можно выбрать более производительные модели.

Модель FCN-160

Одна из интересных моделей — косилка с бункером. Сегментный орган расположен в специальном бункере и скошенная трава будет сразу собираться. Разрабатывали бункерную косилку FCN-160 специально для очистки спортивных площадок, но нашла свое применение бункерная конструкция и в агрокомплексах. Она срезает траву и мельчит ее, поэтому бункерное содержимое удобно использовать для подстилки скоту или при производстве комбикормов. Подходит бункерная FCN-160 для тракторов мощностью более 25 л. с.: МТЗ 320.4, Беларус 82.1 и других с подобной системой агрегатации.

Косилка с бункером FCN-160

Справляется бункерная модель FCN-160 с сухостоем, со стеблями в диаметре не больше 5 см. Поэтому ее активно используют для стрижки газонов.

Большой бункер косилки сделан из прочного пластика, поэтому модель не тяжелая. Закреплена FCN-160 на усиленной раме и имеет прочные опорные ножки.

Технические характеристики бункерной FCN-160:

Цепная бункерная FCN-160 стоит от 170 тыс. р. В крупных компаниях можно приобрести в кредит. Б/у устройств продают очень мало, так как производить стали не так давно.

Модель КСЛ 2.1

Недорогая модель от официального производителя МТЗ в Белоруссии. Траву срезает и складывает в покос, что делает ее удобной для просушки. Подходит для уборки лужаек, полей перед посадками и возделкой, подготовки сена на корм скоту. Подходит для МТЗ 80/82 с тяговой силой 0,6-1,4.

Аграрии применяют КСЛ 2.1 более 10 лет. Она показала себя как прочная, производительная и удобная косилка.

По сравнению с другими сегментными моделями КСЛ 2.1 комплектуется в двух вариантах:

• С автоматическим подъемником;
• С механическим подъемником.

Каждый аграрий может подобрать по своим возможностям и желанию.

Технические характеристики КСЛ 2.1:

Как выбирать

Приобретаемая косилка должна иметь гарантию производителя, иметь надёжную конструкцию и систему фиксации крепления приспособления к мотоблоку.

При покупке необходимо обращать внимание на:

• Качество исполнения ножей. Лучше выбирать косилку с ножами из закалённой стали. Они не требуют частой заточки.
• Рабочую скорость и производительность. Последний показатель обычно составляет от 0,25 до 0,35 га/час.

Ширину захвата и высоту среза. Эти параметры оказывают влияние на возможности использования устройствадля определённого вида растительности.

Чтобы прицепное оборудование подходило под имеющуюся модель мотоблока. Представленные продаже косилки предназначены для определённых моделей мотоблоков. Покупаемое устройство должно иметь малый вес и удобные для транспортировки размеры. Тяжелые косилки выпускаются для мини-тракторов.

Устройство

Косилка KSF-2.1 состоит из следующих основных конструктивных элементов и деталей:

• Рама, на которой основаны остальные рабочие инструменты, и имеет крепление для крепления на сцепку трактора.
• Тяговый стержень предназначен для соединения рабочего режущего инструмента с рамой устройства.
• Резка лезвия острыми сегментами (пальцами).

Во время работы косилки лезвие с ножами приводится в движение возвратно-поступательным движением параллельно поверхности земли. При этом стебли, попадающиеся на пути, падают на неподвижные сегменты полотна и немедленно плотно прижимаются к ним, перемещая лопасти. Стрижка травы аналогична работе обычных ножниц, оставляя полосу готового покоса. Схема косилки КСФ-2.1 1. Ножевая головка; 2. Направляющие головки ножа; 3. Крышка головки ножа; 4. Домашняя обувь; 5. Кран стержня; 6. Уличная обувь; 7. Полевая доска; 8. Палец; 9. Палец вставки; 10. Кусок ножа; 11. Клип-нож; 12. Нож назад; 13. Фрикционная плита.

Можно ли сделать устройство самостоятельно?

Тракторная косилка сегментная может быть изготовлена в домашних условиях. Для этого необходимо сначала сделать чертеж или найти уже готовый рисунок. Далее нужно обязательно собрать весь необходимый материал. Его, возможно, вы найдете в закромах своей кладовки или гаража.

Для изготовления вам понадобятся брусья из металла. Размер их должен составлять 15*50*120 см. В этих брусках требуется сделать 12 отверстий такого диаметра, чтобы в них можно было закрутить болты М8. Далее при помощи этих крепежей вы сможете присоединить направляющую рейку с ножами и зубьями. Режущие элементы нужно монтировать с обеих сторон брусьев. Здесь же фиксируются прижимы и полозки.

Для того чтобы устройство могло передвигаться, к основной раме нужно прикрутить колесо. Его можно снять со старой прогулочной коляски.

Домашняя роторная косилка для мини-трактора: как сделать?

На фото вы можете увидеть домашнюю роторную косилку для мини-трактора. Это устройство представляет собой раму, набор ножей, установленных на дисках, и кожух. Эта конструкция работает благодаря валу приводного вала трактора. Движение по земле осуществляется с помощью нижних дисков.

Процесс установки самодельной роторной косилки для мини-трактора:

1. Мы берем собранный металлолом и строим из него сварную раму, которая должна состоять из углов 40 см каждый. Мы готовим ножи для будущего устройства.
2. Мы изготавливаем два металлических диска, толщина которых должна составлять 4 мм, а диаметр 39 см. В этом случае лучшим вариантом будет использование нижней части ненужного железного ствола.
3. Прикрепите ножи к готовым дискам. Самое главное. Обеспечить их свободное вращение. Для этого вам понадобятся диски, которые ранее использовались для мотыги. Их диаметр должен составлять около 45 см. Для оси потребуется старая железная труба диаметром 30 мм. Также должны быть установлены подшипники: один для шкива, другой для трубы.
4. Затем закрепите ножи на оси вала. Вам нужно будет установить шкивы на трубу при помощи сварки.

READ Как Настроить Карбюратор Китайской Бензопилы

Этот дизайн будет иметь следующие характеристики:

1. Скорость вала. 1400.
2. Захват косилки. Около 110 см.

Домашняя сегментная косилка для мини-трактора

Чтобы создать сегментированную газонокосилку своими руками, вам потребуется гораздо больше усилий и времени. Сегментная косилка основана на кривошипно-шатунном механизме.

Ножи устройства в этом случае напоминают соединительные пилы, которые работают по принципу ножниц. Подробные инструкции по созданию такого дизайна представлены в видео.

Чтобы сделать сегментную газонокосилку для минитрактора, вам нужно будет выполнить работу в определенной последовательности, а именно:

1. Вы можете выбрать ширину каждого сегмента самостоятельно, но в этом случае используется значение 7,2 см. Сначала нужно установить угловой редуктор на основание, то есть на балку. Эта часть имеет вал, мы прикрепляем к нему ступицу. Смещение в этом случае будет около 32 см.
2. Для основного пальца наденьте чашу, для которой мы позже сделаем отверстие в ноже.
3. Вал и вал редуктора должны быть соединены.
4. Установите шкив на вал.
5. Вы можете использовать колеса от старого барахла, чтобы сделать заднюю ось. Их целью будет предотвращение засорения устройства и регулировка высоты для скашивания.

Основным моментом при ответе на вопрос о том, как установить газонокосилку на минитрактор, является обеспечение высокого уровня безопасности, поскольку такое устройство может быть очень опасным как для пользователя, так и для других. Именно поэтому вам необходимо тщательно подготовиться к такой работе, изучить все нюансы, а затем установить сегментную косилку на минитрактор или его аналог. Поворотный. Для вас не составит труда и не доставит никаких проблем с ним. Операция.

Роторная косилка для мотоблока – описание конструкции

Роторная косилка к мотоблоку – это вид навесного оборудования, функция которого заключается в скашивании сорняков и кустов на лугах и полях. Это приспособление успешно справляется с удалением травы на больших участках, почва которых не обрабатывается гербицидами.

Зачастую роторную косилку также называют дисковой – это связано с принципом ее работы и конструктивными особенностями. В зависимости от способа соединения с мотоблоком такая косилка может быть полунавесной, навесной или прицепной. Также навесное оборудование этого типа классифицируется по месту расположение режущих элементов по отношению к используемому мотоблоку. По этому факторы различают роторные косилки с передним, задним и боковым расположением режущих ножей.

В процессе эксплуатации на участке роторная косилка приводится в движение посредством передачи и колес мотоблока. Конструкция такого навесного оборудования крайне проста – один или несколько режущих дисков вместе с опорным колесом закреплены на раме. Как только опорное колесо начинает движение, вместе с ним начинают вращаться диски, осуществляющие скашивание растительности.

Области применение роторной косилки довольно обширны– она может применяться на пастбища, лугах и крупных огородах. При этом, чем больше дисков входит в конструкцию оборудования – тем большей может быть обрабатываемая площадь.
