Неисправность остановки бура при сверлении с ударом
Причины когда перфоратор Макита сверлит с ударом, а бур проворачивается заключается в износе зубьев предохранительной шестерни и зубьев ствола. Зачастую такая неисправность появляется при использовании перфоратора как миксера для замешивания смесей. При работе проскальзывает предохранительная муфта, а если учесть нагрузку пружины, то нагрузка большая.
При визуальном осмотре диагностика не получится. Можно снять ствол и закрепить в тисках провернуть ключом шестерню, но это можно понять при сильном износе, в большинстве случаев поможет только разборка ствола для диагностики.
Даже небольшой износ граней муфты влечет проворачиванию бура и срабатыванию при сверление с ударом
Совет что делать в таком случае. Если нет возможности снять пригодную деталь или заменить, то оцените износ ствола. Делается это так, вставить новый бур и подвигать по сторонам, если люфт большой то лучше заменить ствол полностью.
Стоит отметить, что причиной прокрутки бура при сверлении с ударом могут быть:
- износ подшипников промвала;
- шестерня возле пьяного подшипник может быть слизана.
В продаже если поискать можно купить редуктор в сборе на перфоратор и стоимость его составляет около 2000 руб.
Надежность некоторых продавцов вызывает сомнения, а если учесть что часто это запчасти снятые с аналогов инструмента которыми торгуют например на Авито. Как отличить поддельный перфоратор то оригинала.
К примеру много китайских перфораторов аналогов Макиты. Пример перфоратор сетевой FAVOURITE RH 950 и стоимость его в приделе 3000 руб. который по запчастям выгодно продать.
Перфоратор Фаворит является аналогом Макиты 2450
Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.
Защита статора тепловым реле
В процессе эксплуатации электродвигатель может потреблять повышенный ток из сети и испытывать сильный нагрев. Причины могут быть разные, например, слишком большая нагрузка на валу, частые включения и выключения мотора, повышенная температура окружающей среды. Такие нештатные режимы работы могут привести к перегреву статорных обмоток и выходу их из строя. Для предотвращения повреждения электродвигателя в статорной системе устанавливается один или два биметаллических тепловых реле – это термовыключатели, называемые кликсонами.
Термовыключатель кликсон
При повышении температуры статора выше положенного значения происходит размыкание биметаллического контакта кликсона. Термовыключатель размыкает цепь питания катушки управления силовым контактором, который подает напряжение на электромотор. Контактор отключает электромотор от силовой электросети. Дальнейшее включение контактора и, следовательно, электродвигателя возможно лишь после охлаждения обмоток статора и замыкания биметаллической пары термовыключателя.
Стоит ли ремонтировать перфоратор своими руками или лучше отдать в сервис
Стоит ли самостоятельно отремонтировать устройство или обратиться в сервисный центр? Этот вопрос интересует многих людей. При желании можно легко справиться с проблемами в домашних условиях, заменив при этом необходимые детали. Не всегда специалисты сервиса исправят ошибку быстро, а заплатить придется немало.
В некоторых случаях в сервисах проводят замену только на лицензионные детали, которые также стоят немало, поэтому придется «раскошелится». Лучше всего изначально самостоятельно проверить прибор полностью, и только в случае невозможности сделать все своими руками, посетить сервисный центр.
Перфоратор Макита — отличное устройство для работы в домашних условиях. При необходимости можно самостоятельно справиться с возникающими проблемами, разбирать его и заменить необходимые детали.
Поэтапно разбираем перфоратор – быстрый поиск поломки
Только представьте, что ваш инструмент вдруг перестает работать или вам срочно нужно заменить неисправную деталь. Самый простой способ. отнести перфоратор в сервисный центр для ремонта, но это требует времени, а значит, на некоторое время остановит вашу работу. Но если вы знаете, как разбирается устройство, вам будет намного проще провести остальную работу. Кроме того, это приведет к значительной экономии средств, ведь не нужно будет тратиться на оплату услуг ремонтных центров.
Инструкция по разбору инструмента:
- Приступаем к работе, начиная с верхнего блока: сначала снимается резиновый наконечник, затем шайба, пружина, концы шарика.
- После того, как вы сняли шар, откручиваем винты, удерживающие корпус, снимаем крышку на ручке, если есть, и в последнюю очередь отсоединяем провода статора.
- Снятие щеткодержателя.
- Следующим шагом будет разделение коробки передач и корпуса до образования зазора. Именно через него мы извлечем переключатель.
- После этого корпус пуансона ставится вертикально, с помощью тисков он фиксируется, а все его детали аккуратно снимаются с устройства.
Какая бы поломка вас не ожидала, почистите корпус. иногда именно грязь и пыль мешают нормально работать устройству.
Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?
Вы доберетесь до стального шарика диаметром 7 мм поз.20.
Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.
Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.
Дальше надо снять вал редуктора.
Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.
Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.
Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.
Получится вот такой узел в старой смазке. Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.
из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.
Получится вот такая гора чистых деталей. А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.
Бракованные детали замените на новые.
Механические неисправности перфораторов makita 2450 и makita 2470
К частым механическим неисправностям перфораторов макита относятся:
- разрушение быстроразъемного патрона;
- выход из строя подшипников;
- поломка ударного механизма;
- износ ствола перфоратора;
- износ резинок бойка и ударника;
- поломка шестеренок.
Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.
Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.
Общий вид и устройство патрона перфоратора макита изображен на фото ниже.
Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.
Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.
Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.
Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.
Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита
Ремонт частей ствола перфоратора Макита 2450
Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.
На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.
Получился вот такой грязный узел.
Теперь надо отделить вал ударного механизма.
Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра. Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.
Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».
Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.
Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.
Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола. металлическое кольцо поз.27. арт. 324216-6.
Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.
Успехов вам!
Неисправность остановки бура при сверлении с ударом
Причины когда перфоратор Макита сверлит с ударом, а бур проворачивается заключается в износе зубьев предохранительной шестерни и зубьев ствола. Зачастую такая неисправность появляется при использовании перфоратора как миксера для замешивания смесей. При работе проскальзывает предохранительная муфта, а если учесть нагрузку пружины, то нагрузка большая.
При визуальном осмотре диагностика не получится. Можно снять ствол и закрепить в тисках провернуть ключом шестерню, но это можно понять при сильном износе, в большинстве случаев поможет только разборка ствола для диагностики.
Даже небольшой износ граней муфты влечет проворачиванию бура и срабатыванию при сверление с ударом
Совет что делать в таком случае. Если нет возможности снять пригодную деталь или заменить, то оцените износ ствола. Делается это так, вставить новый бур и подвигать по сторонам, если люфт большой то лучше заменить ствол полностью.
Стоит отметить, что причиной прокрутки бура при сверлении с ударом могут быть:
- износ подшипников промвала;
- шестерня возле пьяного подшипник может быть слизана.
Видео:
В продаже если поискать можно купить редуктор в сборе на перфоратор и стоимость его составляет около 2000 руб.
Надежность некоторых продавцов вызывает сомнения, а если учесть что часто это запчасти снятые с аналогов инструмента которыми торгуют например на Авито. Как отличить поддельный перфоратор то оригинала.
К примеру много китайских перфораторов аналогов Макиты. Пример перфоратор сетевой FAVOURITE RH 950 и стоимость его в приделе 3000 руб. который по запчастям выгодно продать.
Перфоратор Фаворит является аналогом Макиты 2450
Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.
Читайте если проблемы с электрической частью перфоратора.
Разбираем редуктор
Чтобы добраться до механической части, потребуется снять пластмассовый корпус.
Порядок разборки механической части перфоратора Макита Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца. Надавив на торец вала вы выдавите редуктор из корпуса.
Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть. Отделяется ротор от механической части(редуктора) просто. Правой рукой надо зажать редуктор, ротор зажать левой. Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок. Основные неисправности перфоратора Макита происходят в механической части инструмента.
Самая характерная неисправность для механической части, выход из строя ударного механизма.
Разборка ударного механизма Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала. Вращательное движение передается через косозубые шестерни на промежуточный вал.
Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.
Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм. А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.
Переходим к разборке промежуточного вала.
Разборка промежуточного вала

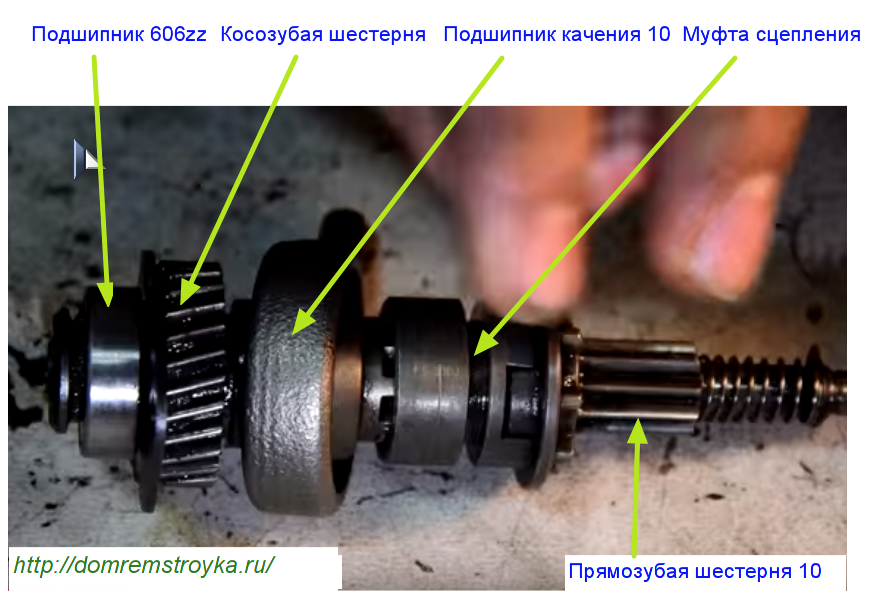

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32
С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36 Особое внимание следует обращать на состояние подшипников качения. В перфораторе установлены импортные подшипники
Допускается установка отечественных подшипников. Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.
Переходим к разборке вала ударного механика
Разборка вала ударного механизмаРазборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита. Вал представляет собой ствол поз.21, в котором собран ударный механизм. На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур. А когда требуется замена ствола перфоратора?
Чаще всего из строя выходит металлическое кольцо.БоекЦилиндр с ударником
С разборкой мы разобрались. Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.
Видео быстрой разборки перфоратора Макита
Перфоратор Makita – это японский представитель оборудования для ремонта, которым можно пользоваться как в домашних условиях, так и в профессиональной деятельности. В сборке данного электроинструмента используются только качественные материалы, соответствующие международным сертификатам качества.
Что следует знать об инструменте Makita, какой информацией обладать, рассмотрим далее.
Ремонт перфоратора Макита 2450
Ремонт перфоратора Макита своими руками требует наличия некоторых технических знаний и практических навыков. Хотя осмотр и замена деталей этой модели относительно просты и состоят из таких пунктов:
- разборка инструмента,
- удаление пыли и грязи,
- замена неисправных узлов,
- замена смазывающего материала,
- сборка перфоратора.
В любой момент могут сломаться механизмы в области патрона, переключателя режимов работы либо корпуса перфоратора. Поэтому знания о ремонте агрегата могут пригодиться в любой момент!
Ремонт начинается со снятия патрона, затем тумблера скоростей. После чего выполняют работы внутри корпуса, замена смазки и вышедших из строя резиновых колец.
Патрон перфоратора
Отжав крышку патрона плоской отверткой, снимают резиновый пыльник. Вынимается стопорное кольцо. После чего снимается крышка патрона и металлическое кольцо, которое удерживает в стволе шарик фиксации. Шарик вынимается — металлическая шайба и коническая пружина тоже изымаются без усилия.
Наиболее вероятная причина поломки — износ деталей. Проведя диагностику состояние, и заменив дефектные элементы новыми, производится очистка деталей от пыли и грязи. На шарик густо наносят масло. При установке коническая пружина располагается узкой стороной к резистору, при этом прижимная направляющая шайба находиться ниже отверстия в стволе. Все компоненты патрона необходимо собрать в обратном порядке.
Коммутатор режимов работы
В начале разборки, поджимая лапки двухмиллиметровой отверткой, осуществляется снятие Т-образной защелки на ручке устройства. Придерживая фиксатор красного цвета, ее аккуратно вынимают наружу.
После этого, ручку переключателя следует переместить в левое крайнее положение. Тумблер без труда вынимается. Фиксатор извлекают с пружиной вместе. Кольцо, на ручке коммутатора снимают поддев его тонкой отверткой, служит для предотвращения утечки смазки.
Далее, детали и место посадки очищают от грязи. На два металлических стержня и резиновое кольцо густо наносится смазочный материал. Кольцо надевают на коммутатор. В ручку помещается пружина и фиксатор. При установке в корпус защелки, фиксатор не должен вылетать.
Переключатель вставляют в редуктор. Ручка должна быть направлена в сектор обозначающий совмещенный режим и удар. Проворачивают ручку, удерживая при этом кнопку фиксатора, до режима сверления и немного далее.
В итоге переключатель проворачивают согласно часовой стрелке, и до упора вдавливают защелку.
Корпус редуктора агрегата
Для демонтажа корпуса с редуктора нужно поднять ствол перфоратора кверху. Инструмент необходимо прижать к верстаку в то же время вытягивать оболочку вверх. В таком случае все детали останутся на местах.
Проведя ревизию и замену элементов корпус редуктора, очищают растворителем и смазывают необходимые узлы, после чего возвращают на свое место. Все его составляющие должны быть расположены на своих позициях.
У корпуса этой модели высокая прочность, поломки этого узла случаются достаточно редко. Разбито место посадки промежуточного вала, сломано малосъемное кольцо шайки редуктора или же поломка в отверстии коммутатора режимов работы — при всех этих неполадках необходимо заменить корпус редуктора.
Причины поломок
Даже очень хорошие по качеству аппараты при долгой эксплуатации выходят из строя, изнашиваются, нуждаются в замене различных запчастей. Прежде чем начать ремонт, нужно провести полный осмотр устройства, а также понять причины поломки.
Представим несколько вариантов часто встречающихся проблем:
- заполнение грязью, пылью, влагой;
- смазка внутри аппарата при долгой эксплуатации твердеет, соответственно он уже не работает по назначению;
- спустя время инструмент начинает издавать излишний шум, что говорит о том, что требуется ремонт;
- большие нагрузки, долгое пользование в строительных нуждах, перегрев, изнутри исходит неприятный запах;
- частое переключение режимов со временем приводит к облому кнопки переключателя.
Устройство перфораторов Макита 2450 и 2470
Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.
Порядок разборки механической части перфоратора
Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.
Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.
Разборка перфоратора начинается со снятия быстроразъемного патрона.

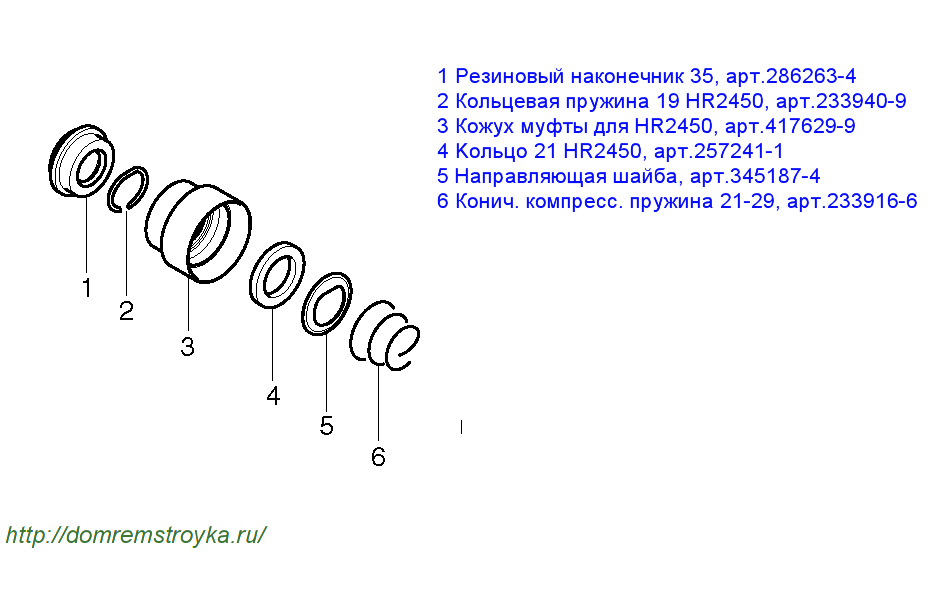

Детали быстроразъемного патрона
Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.
Снимаем крышку механического блока
Чтобы вынуть механический блок из зеленого корпуса статора, надо:
- 1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;
- 2. Снять крышку;
- 3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.
Теперь можно вытаскивать механический блок из корпуса статора.
Вид механического блока
Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.
Разборка механического блока ударного узла
Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.
Два слова о переключателе режимов
В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.
Пришло время снять промежуточный вал.
Промежуточный вал
Разборка промежуточного вала
Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.
Фото схемы промежуточного вала с указанием порядка разборки
С вала поз.40 снимите по порядку:
- а). подшипник поз.46 и кольцо поз.47;
- б). прямозубую шестеренку поз.42;
- в). подшипник качения поз.41;
А с другой стороны вала снимите:
- г). плоскую шайбу 12 поз.35;
- д). подшипник 606 поз.36;
- е). стопорное кольцо S-7 поз 37;
- ж). компрессионную пружину 7 поз.38;
- з). муфту сцепления поз.39.
Порядок разборки вала ствола ударного механизма
Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

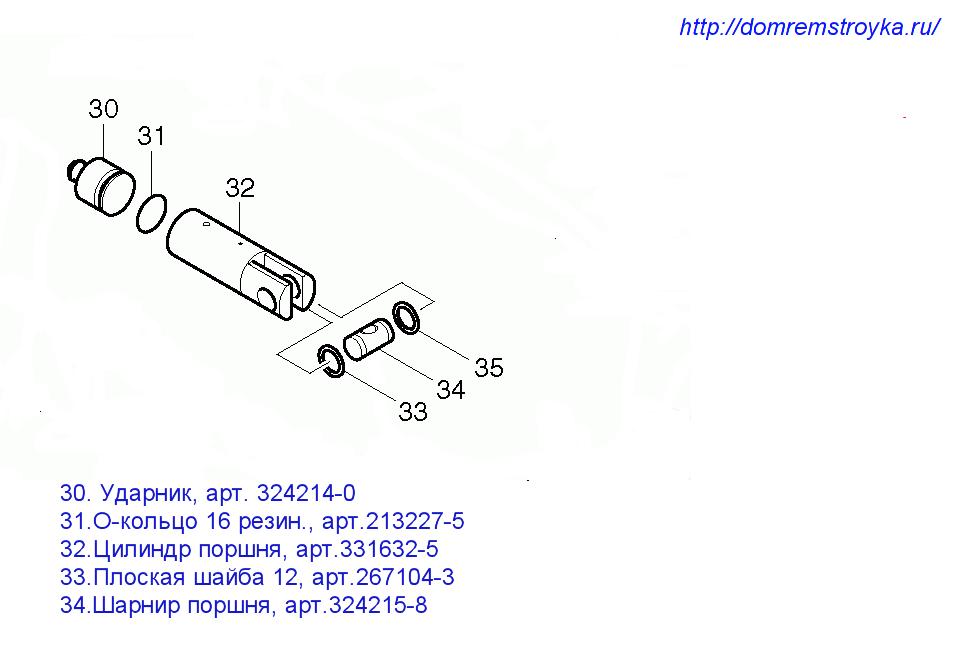

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.
Цилиндр разбирается очень просто:
- 1. Из него надо достать ударник поз.30;
- 2. Выбивается шарнир поршня поз.34;
- 3. Снимаются две плоские шайбы поз.33,35.
Цилиндр разобранный

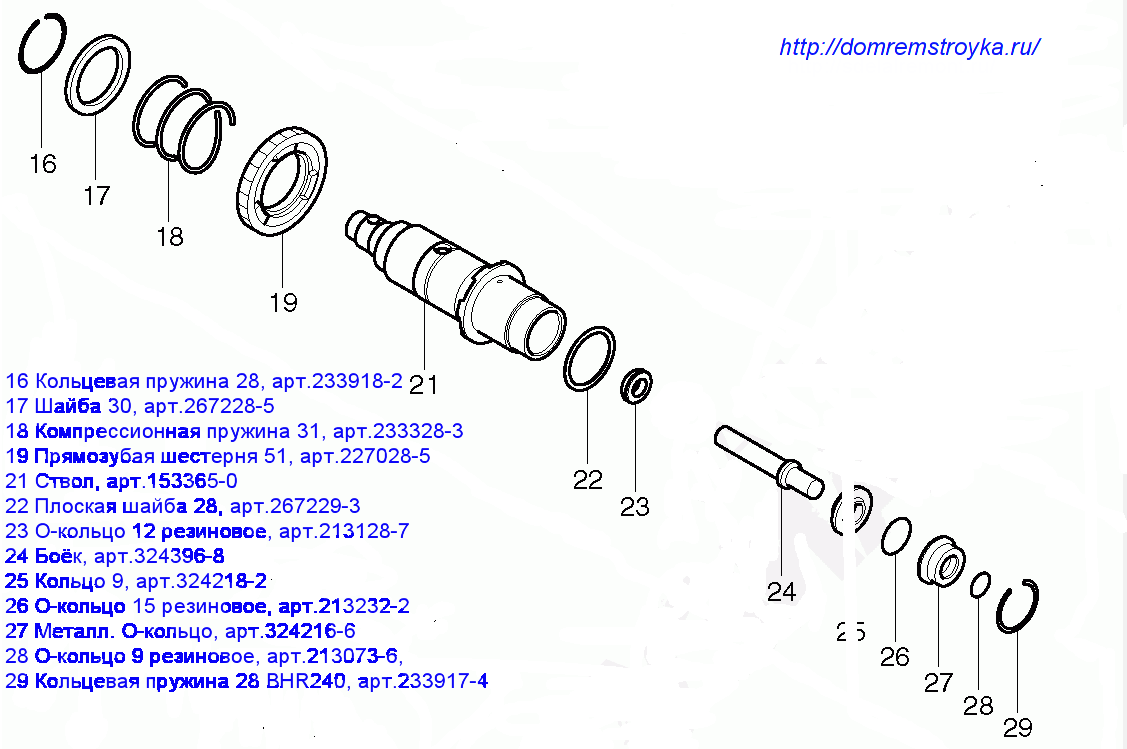

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:
- — кольцевую пружину 28 поз.16;
- — шайбу 30 поз.17;
- — компрессионную пружину 31 поз.18;
- — прямозубую шестерню 51 поз.19;
- — стальной шарик 7,0 поз.20.
А со стороны внутренней полости вала надо снять:
- — кольцевую пружину 28 поз.29;
- — резиновое кольцо поз.28;
- — металлическое кольцо поз.27;
- — резиновое кольцо 15 поз.26;
- — кольцо 9 поз.25;
- — плоскую металлическую шайбу 28 поз.22.
Вал ствола в разобранном виде
Разборка электрической части перфоратора Макита 2450, 2470
В состав электрической части перфоратора Makita 2450,2470 входят:
- ротор поз.54;
- статор поз.59;
- выключатель TG813TLB-1 поз.68;
- угольные щетки СВ-419 поз.65;
- щеткодержатель поз.63,66.
Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.
Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.
При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.
Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.
Разборка перфоратора закончена.
Перфоратор Макита 2450 разобран
Правила безопасного использования инструмента
Использовать перфоратор допустимо только с применением личных средств защиты. К ним относятся защитные очки, наушники, перчатки, респиратор. Одежда должна быть без развевающихся длиннополых элементов. Волосы собраны под головным убором. Обувь должна быть сухой, удобной и нескользящей, желательно с носками, усиленными металлическими пластинами.
Уровень шума работающего инструмента колеблется в районе 100–110 дБ. Если обрабатываемая поверхность резонирует (например, бетонная стена), то шумность может достигать 140–150 дБ. Такая звуковая нагрузка может привести к возникновению соматических заболеваний или психических расстройств. Необходимо применять наушники или беруши.
Принцип работы и устройство синхронного электродвигателя переменного тока
Данный вид электродвигателя используется в быту там, где необходима постоянная скорость вращения, возможность ее регулировки, а так же если необходима скорость вращения более 3000 оборотов в минуту (это максимум для асинхронных).
Синхронные моторы устанавливаются в электроинструменте, пылесосе, стиральной машине и т. д.
В корпусе синхронного двигателя переменного тока расположены обмотки (3 на рисунке), которые также намотаны и на ротор или якорь (1). Их выводы припаяны к секторам токосъемного кольца или коллектора (5), на которые при помощи графитовых щеток (4) подается напряжение. При чем выводы расположены так, что щетки всегда подают напряжение только на одну пару.
Наиболее частыми поломками коллекторных двигателей является:
Принцип работы. Вращающий момент в электромоторе создается в результате взаимодействия между током тока якоря и магнитным потоком в обмотке возбуждения. С изменением направления переменного тока будет меняться и направление магнитного потока одновременно в корпусе и якоре, благодаря чему вращение всегда будет в одну сторону.
Регулировка скорости вращения меняется методом изменения величины подаваемого напряжения. В дрелях и пылесосах для этого используется реостат или переменное сопротивление.
Изменение направления вращения происходит также как и у двигателей постоянного тока, о которых Я расскажу в следующей статье.
Источник
Как выполняется замена?
Ниже будет представлен простой алгоритм, которого необходимо придерживаться при замене графитовых или угольных щеток в двигателе стиральной машины.
- До начала работы необходимо убедиться в том, что машина выключена и вилка не вставлена в розетку;
- Далее необходимо снять заднюю панель, чтобы извлечь двигатель из корпуса. Делается это очень просто, с помощью всего лишь одного инструмента, который может выкручивать винты. В качестве него может выступать либо отвертка, либо шуруповерт;
- Когда панель снята, можно сразу уже увидеть двигатель, но прежде чем добраться до него, нужно снять приводной ремень, который расположен между барабаном и мотором;
- Следующий шаг – это отсоединение разъема двигателя и разъема заземления, после чего нужно открутить два болта, которые выступают в качестве крепления двигателя к барабану. Иногда бывает очень сложно вытащить двигатель самостоятельно. В некоторых случаях помочь сможет плоская отвертка, которой можно поддеть мотор, тем самым облегчив его снятие. После снятия двигателя со штифтов, его можно положить на дно машины, после чего немного наклонить ее, тем самым позволив двигателю легко выйти из корпуса;
- На самом двигателе расположены, как правило, две угольные или графитовые щетки. Если щетки для двигателя выгорели, то коллектор будет черного цвета. При таком раскладе замена щеток крайне необходима, поскольку они все стерлись и остались на коллекторе;
- Для снятия старых щеток необходимо выкрутить два болта, которые находятся непосредственно над ними. Как правило, после снятия можно будет увидеть только остатки от угольных щеток — маленький кусочек графита или угля;
Прежде чем приобрести тот или иной комплект запчастей, необходимо обратить внимание на производителя и качество материала, из которого они изготовлены. Также нужно очень тщательно подойти к установке, поскольку от этого напрямую зависит продолжительность срока службы. Фотоотчет — замена щеток перфоратора Sparky BPR 241CE (Sparky) своими руками своими руками
Фотоотчет — замена щеток перфоратора Sparky BPR 241CE (Sparky) своими руками своими руками.
После лет пяти безупречной службы начал мой Sparky глючить.
Перфораторы всегда работают в экстремальных условиях. Продолжительность работы перфораторов зависит не только от правильных условий эксплуатации, но и надежности входящих в изделие деталей. Но как бы вы ни старались, со временем перфораторы начинают отказывать.
Чтобы правильно отремонтировать перфоратор, необходимо ознакомиться с его устройством.
Ремонт перфоратора Makita 2470 и 2450 своими руками может выполнить человек, обладающий навыками слесаря и знающий основы электротехники.Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.
Перфораторы Makita 2450 и 2470 собраны практически по одинаковой схеме и из тех же деталей. Ремонт их ничем не отличается. Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Makita.
Схема перфоратора Makita 2450 и 2470 состоит из механической и электрической части.
Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая одновременно поступательное движение, создающее удар. Механическая часть состоит из привода вращения и ударного механизма.
Электрическая схема перфоратора Makita обеспечивает преобразование электрической энергии в кинетическую через вращение ротора. В состав электрической части входит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.
Основные неисправности перфоратора Makita Неисправности перфораторов подразделяются на электрические и механические.
В данной статье рассмотрим все неисправности электрической части перфораторов Makita 2470 и 2450 и способы их устранения:
Электрические неисправности перфораторов Makita 2450 и Makita 2470 Электрические неисправности проявляются в том, что при подсоединении перфоратора к сети напряжения, инструмент не включается. Схема подключения перфоратора Makita к сети проста.
Электрическая схема перфоратора Makita 2450 представляет собой последовательное соединение электродвигателя, кнопки пуска и проводов.
Схема перфоратора Makita 2470 аналогична.
Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электрические щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54. а через контакты переключателя реверса поз.60 на обмотку статора поз.59. Самая частая неисправность – отсутствие контактов в соединениях.
Причины поломок
Даже очень хорошие по качеству аппараты при долгой эксплуатации выходят из строя, изнашиваются, нуждаются в замене различных запчастей. Прежде чем начать ремонт, нужно провести полный осмотр устройства, а также понять причины поломки.
Представим несколько вариантов часто встречающихся проблем:
- заполнение грязью, пылью, влагой;
- смазка внутри аппарата при долгой эксплуатации твердеет, соответственно он уже не работает по назначению;
- спустя время инструмент начинает издавать излишний шум, что говорит о том, что требуется ремонт;
- большие нагрузки, долгое пользование в строительных нуждах, перегрев, изнутри исходит неприятный запах;

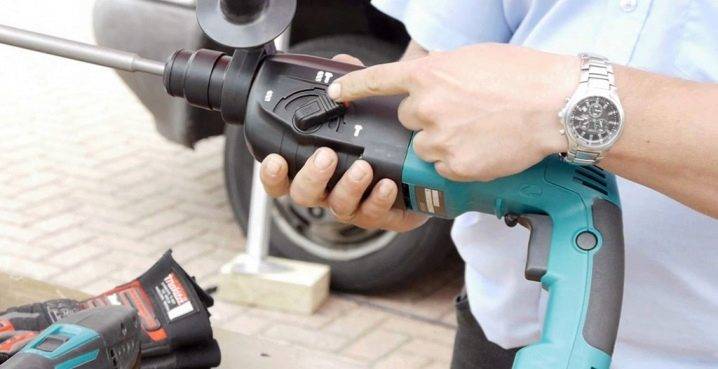

- частое переключение режимов со временем приводит к облому кнопки переключателя.
