Приспособление для торцевания досок циркулярной пилой

На заметку!

Под обработкой дерева подразумевается и его раскрой (распиловка). Иногда при изготовлении штучных деталей приходится заниматься их подгонкой по месту установки еще до того, как приступать к шлифовке образца. Некоторые «умельцы» (а их и среди знакомых, и в интернете немало) советуют использовать для таких операций диски от циркулярной пилы. Категорически запрещается! Вот лишь основные причины, по которым этого делать нельзя.

• «Болгарка» – машинка высокоскоростная. И хотя металл, из которого изготовляются отрезные диски, прочный, в таком режиме он долго не выдерживает. Точнее, режущие кромки (зубцы), которые фиксируются методом напайки. При интенсивной работе они отваливаются и разлетаются в стороны, причем с огромной скоростью. Последствия спрогнозировать несложно.
• Не все диски по размеру (в первую очередь, внешнему диаметру) подходят для установки на УШМ. Значит, придется демонтировать защитный кожух. То же самое – о безопасности работника можно забыть.
• Структура древесины (даже твердой породы) достаточно рыхлая. Следовательно, велика вероятность, что пильный диск по причине постоянной вибрации может зажать. Как поведет себя «болгарка» в подобной ситуации, учитывая ее мощность и обороты, предсказать не возьмется никто. Но то, что она довольно легко вырвется из рук – однозначно.
• Постоянные изменения режима (по той же причине – вязкости пиломатериала) приводят к систематическому перегреву двигателя УШМ. При таком использовании «болгарка» долго служить не будет.

Виды ручных приспособ

Следующие приспособления являются типовым набором дополнений для качественного производства работ. Без них не обойдется ни один мастер.

Линейка — направляющая шина

Представляет собой планку, на которую нанесена размерная шкала (в некоторых случаях градуированная). Она служит для того, чтобы направлять и одновременно ограничивать диск ручной пилы при работе. Линейку выкладывают на заготовленный лист, крепят струбциной, торцом прижимают диск пилы и ведут его по заготовке до необходимой отметки на шкале.

Направляющая шина со шкалой размерности. Диск пилы ведется по торцу, а сама пила ведется прямо по направляющей

Параллельный упор — ограничитель

Все работы с помощью ручной дисковой пилы производятся на верстаке. В отличие от стационарных станковых столов, верстаки не оснащаются дополнительными упорами. В этом случае можно использовать параллельный упор-ограничитель.

Он представляет собой рейку, которая на одном конце имеет Г-образную планку и фиксатор для ее крепления к дисковой пиле. Угол заготовки упирается в планку и не сдвигается при работе.

Упор-ограничитель, который выставляется на верстак и фиксируется к дисковой пиле специальной планкой с двумя ребордами. Используется для раскроя фанеры или оргалита

Торцовочный угольник

Металлический угольник, одна сторона которого толстая служит в качестве направляющего упора или ограничителя, а вторая сторона прямого угла тонкая, — на нее нанесена размерная шкала. Торцовочный угольник можно использовать для выборки угла на заготовке, а также в качестве направляющей планки и ограничителя.

Торцовочный угольник из алюминиевого сплава

Как изготовлять торцовочный станок

На боковые упоры пошел брус 4х4 см, поскольку моя пила отличается максимальной глубиной пропила 4,3 см.

Основанием послужила детали в виде мебельного щита. Лучший вариант здесь – все же фанерный лист, так как фанера обладает значительно большей прочностью, в будущем она не будет подвергаться деформации.

На основание был приклеен брус, дополнительная фиксация обеспечивается при помощи саморезов. Лишняя часть бруса – обрезается.

Направляющие сделаны из алюминиевых уголков толщиной 2 мм. Циркулярка своим весом заставляла один уголок прогибаться, посему он был усилен вторым таким же с получившимся ребром жесткости 4-миллиметровой толщины.

Для соединения двух уголков использован двухсторонний скотч, уголки соединены между собой. После этого сделаны сквозные отверстия под винты.

Винтовые шляпки следует спрятать заподлицо, дабы они не препятствовали скольжению пилы по направляющим.Боковые упоры по толщине должны быть одинаковы.

Для фиксации направляющих используются саморезы. Перед каждой операцией проверяем угол – он должен быть выставлен на 90 градусов.

Сперва фиксируется одна направляющая. Дальше устанавливается вторая направляющая, берется пила и между ними выставляется расстояние по ширине, которую имеет подошва пилы.

Фиксируется вторая направляющая. Нужно, чтобы пила свободным образом скользила по направляющим ив то же время нужно, чтобы отсутствовал боковой люфт.

На всю длину направляющей делается пропил.

Чтобы изготовить упор под 45 градусов, я воспользовался еще одним алюминиевым уголком – он был обрезан до нужной длины.

Выбираем место под его расположение. В основании направляющей делаем сквозное отверстие. На обратной стороне доски впрессована мебельная гайка.

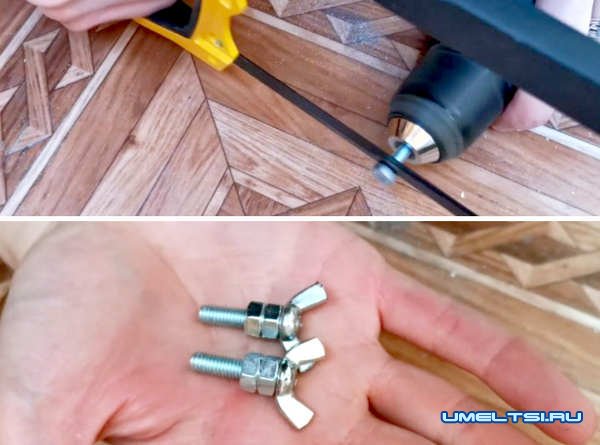

Фиксация проводится при помощи винтов-барашков. Обрезаются шляпки болтов и накручивается пара гаек и барашек.

КАК СДЕЛАТЬ ИДЕАЛЬНО ПРЯМОЙ РАСПИЛ ПРИ СБОРКЕ КАРКАСА

Если вы не крутой профессионал каркасного строительства, то у вас, скорее всего, есть проблемы с прямым распилом ручной циркуляркой.

А хороший ровный распил очень желателен при сборке каркаса. Даже если у вас пила с лазерным наведением, всё равно нужен навык и крепкая рука.

Обычно для прямого длинного распила используют шнур, натёртый мелом: отбивают им прямую леску и по ней пилят. Но при отсутствии навыка это не особо помогает. Хорошо иметь жёсткую направляющую, в которую бы упирался край пилы – тогда распил должен получаться прямым. Для этого пришлось придумывать оснастку из того, что нашлось под рукой.

Стол для циркуляции

При изготовлении стола для циркулярки главное выбрать правильный материал. Для бытовых нужд можно сделать конструкцию из толстых досок или фанеры и поставить ее в гараже. Если предстоит работать с большим объемом материалов, то каркас лучше соорудить из металлического профиля.

Любой материал, который используется при изготовлении, должен отвечать следующим требованиям, быть прочным, надежным, устойчивым к вибрации, а также:

• не прогибаться при нагрузке свыше 50 кг;
• иметь идеально ровную поверхность.

При устройстве стола необходимо предусмотреть заземление. Если эти условия не будут выполнены, то циркулярная пила, в любой момент может тормознуть из-за сломанного привода или заклинившего диска. Как результат появление сколов, испорченная деталь, и даже увечья оператора. Диск циркулярной пилы, установленный в столе, должен выступать не больше, чем на треть от своего диаметра.

Для самого простого варианта конструкции стола берут лист фанеры вырезают прямоугольник, на котором делают длинный пропил. По нему будет двигаться торцовка. Сверху на ширину рабочей плоскости самой циркулярной пилы прикручивают 2 направляющие. Они могут быть из алюминиевого уголка. К фанерному листу снизу прикручивают 2 подставки. Их высота должна равняться глубине пропила имеющейся модели пилы. По этой получившейся направляющей будет ходить инструмент. От того как будет закреплена направляющая, можно будет делать точный распил под любым углом. Простой стол готов.

Специалисты при помощи циркулярной пилы распиливают детали любой формы независимо от сложности. Чтобы не испортить материал и не нанести себе травмы, следует соблюдать правила техники безопасности. Если прислушиваться к советам опытных мастеров, правильно настроить инструмент и расположить распиливаемые заготовки, то на выходе получится почти готовый строительный материал с необходимыми параметрами.

Топ-10 лучших циркулярных пил по отзывам покупателей

Как изготовить торцовочное приспособление к циркулярке:

Шаг 1: Вставка болтов.

Установите шайбу и гравер на каждый болт и затяните гайки на всех болтах. Каждый болт имеет длину 40 мм.

Шаг 2: Подготовка деталей приспособления.

Примечание: Чтобы избежать проскальзывания, можно после полного высыхания клея ошкурить мелкой наждачной бумагой дерево в месте соединения диска со стержнем.

Шаг 3: Сборка приспособления.

Шаг 4: Регулировка устройства.

В нашем случае настройку торцовочного приспособления сделаем под углом 90 градусов. Используя калибровочный уголок установите первоначальный угол 90 градусов.

Шаг 5: Совмещение приспособления с пильным диском.

Установите стержень в слот (паз) на циркулярном столе — позади пильного диска. Уголком проверяем угол 90 градусов в конечной точке реза пильным диском на заготовке. При соблюдении всех указанных рекомендаций, угол должен составлять все те же 90 градусов.

Циркулярная пила – высокая производительность и удобство работы

Циркулярная пила является оптимальным вариантом для выполнения работ. Она обладает отличной производительностью и позволяет в сравнительно короткие сроки разрезать немалое количество заготовок, причём с высоким качеством. К тому же такая пила позволяет выполнить продольный рез материала, но необходимо знать, как распилить доску вдоль ровно.

Одним из важнейших критериев при выборе циркулярки, является максимальная глубина пропила. На рынке встречаются устройства, которыми распиливают материалы толщиной от 30 до 130 мм. То есть, можно подобрать машинку как для резки только тонких досок, так и для распиловки брусков.

Также стоит обратить внимание на сам режущий инструмент. Диски с большим количеством зубьев обеспечат аккуратный качественный срез, скорость резки при этом будет невысокой

А вот диски с малым количеством зубьев обеспечат высокую производительность работ, но и качество среза будет хуже.

Теперь о том, как ровно пилить циркулярной пилой. Одним из условий качественного выполнения работ является надёжная фиксация заготовки. Если материал закрепить слабо, то при распиле доска может «поехать», и срез будет неровным.

Если циркулярная пила – ручная, то все работы следует выполнять на верстаке, оснащённом упорами и направляющими для заготовок. Такое приспособление можно изготовить самостоятельно, взяв за основу любой стол.

Перед началом распиловки важно правильно установить глубину распила. В некоторых ручных пилах есть регулируемая боковая направляющая, с помощью которой можно выполнять продольную распиловку материала

Если такого приспособления нет, то воспользуйтесь всё тем же верстаком.

Более удобной в плане работы является настольная циркулярка, которая уже оснащена всем необходимым – направляющими, фиксаторами. Нередко такое оборудование позволяет делать и разрез заготовок под углом.

В процессе распиловки важно не превышать усилие на инструмент, иначе качество реза будет низким, повышенная нагрузка на пилу приведёт к быстрому затуплению режущего диска. Не стоит забывать и о технике безопасности при пользовании таким оборудованием

Выполнять работы следует только после проверки исправности пилы и правильности закрепления заготовки. Также не стоит пренебрегать защитными средствами – масками, очками

Не стоит забывать и о технике безопасности при пользовании таким оборудованием. Выполнять работы следует только после проверки исправности пилы и правильности закрепления заготовки. Также не стоит пренебрегать защитными средствами – масками, очками.

Упор для поперечных и угловых резов

Приспособление для поперечных резов тоже часто используется. С его помощью распилы досок проходят быстро и точно под углом 90°. Применяется такой упор и для торцевания досок. Его основа – лист фанеры толщиной 10 мм. На нем клеем или саморезами закрепляют направляющий брусок или рейку высотой не менее 20 мм. С нижней стороны основы крепят упор, перпендикулярный направляющей и сделанный из такого же бруска.

Лишнюю часть основы (от направляющей до пильного диска) отрезают. Поскольку это расстояние для каждой модели ручной циркулярки разное, то и приспособление делается всегда индивидуально. К обрабатываемому материалу его обычно крепят струбцинами.

Продвинутые умельцы изготавливают свои крепежные устройства из деревянных шайб, одна из которых имеет форму эксцентрика. Прижим осуществляется барашковой гайкой на винте. Такое зажимное устройство позволяет очень быстро закрепить упор на пиломатериалах разной ширины.

Если с другой стороны направляющей установить такой же брусок, но закрепленный под углом 45° к первому, а затем так же отрезать пилой часть основы под 45°, то получится угловой универсальный упор для пропилов и под 45°, и под 90°. Более универсальная конструкция углового упора получится в случае обеспечения вращения бруска. А за соблюдением угла можно следить по транспортиру, закрепленному сверху. Следует заметить, что изготовление транспортира для циркулярки своими руками – более сложная задача.

Как работает приспособление для ручной дисковой пилы

Рассматриваемое устройство предельно просто и состоит всего из нескольких частей: основания для пилы, направляющей рейки, упорного бруска и эксцентрикового прижима обеспечивающего надежную фиксацию даже на пиломатериале, распущенном с небольшими отклонениями по ширине.

Схема приспособления для ручной циркулярной пилы.

Пользоваться самоделкой очень легко. Сначала на доске производится разметка.

Затем сверху устанавливается самодельное приспособление, нижний упор которого прижимается к кромке заготовки, а правый край выравнивается по метке.

Фото приспособления для дисковой пилы.

Далее фанерное основание надежно закрепляется поворотом рычага эксцентрикового зажимного механизма.

Фото приспособления — вид с низу.

Теперь остается поставить циркулярную пилу на основание и выполнить разрез, прижимая край подошвы к направляющему боковому упору.

Поперечная резка доски с применением изготовленного приспособления.

Результатом будет идеально ровный распил, точно повторяющий разметку.

С этим приспособлением удобно делать множество поперечных резов, когда требуется частое перемещение инструмента на новую линию распила, например, при выборке пазов в брусьях. Пригодится оно и при необходимости уменьшения длины заготовки на несколько миллиметров, а справится с этой задачей не хуже торцовочной пилы.

Сборка сложного станка

Есть вариант с более сложной и тяжелой по весу конструкции. Она точно справится с распилом труб. При этом самодельная установка не потребует использования циркулярки как компонента станка. Но для определенных этапов работы лучше иметь под рукой циркулярку.

В зависимости от выбранных компонентов, вы можете получить станок повышенной мощности. Для сборки станка своими

руками вам потребуется:

• Электродвигатель с мощностью около 900 Вт. Если предстоит регулярная распилка труб, можно выбрать и более мощный электромотор;
• Лист металла;
• Уголки из металла;
• Швеллер;
• Шарнирные группы;
• Болгарка;
• Сварочное устройство;
• Напильник;
• Пружина внушительной мощности.

Когда все необходимое собрано на рабочем месте, можно приступать к сборке торцовочного станка своими

руками.

1. Самодельная станина может быть выполнена своими руками за счет использования регулируемых опор, уголков из металла и стоек от кровати.
2. В роли рабочей поверхности выступает лист прочного металла. В этом столе-листе нужно сделать отверстия и обработать их с помощью напильника.
3. Чтобы сварить маятниковую стойку для будущего станка, используйте швеллеры и сварочный аппарат. Конструкция устанавливается на металлический лист. Ориентировочная высота стойки — 80 сантиметров.
4. Подставку для электрического двигателя изготавливают из металлического листа в виде неподвижной плиты. Обязательно подставку установите на шарниры.
5. Стабилизатором электрического двигателя торцовочного станка является мощная пружина. Если вам удалось отыскать таковую, от ремней и маятника вполне можно отказаться.
6. Используя откидной болт, вы сможете выполнить натяжение и регулировку ремней. Маятник можно изготовить из металла, чтобы сделать конструкцию надежной, долговечной.
7. Исполнительным инструментом выберите диск требуемого диаметра. Для бытовых целей обычно достаточно пильного диска, диаметр которого составляет 400-420 миллиметров.
8. Обязательно предусмотрите наличие защитных кожухов, поскольку сборка подобного станка сопровождается определенной степенью опасности.

Выбирая вариант сборки станка своими руками, а не покупку заводского торцовочного станка, вам нужно понимать, что между ними будет довольно серьезная разница по качеству, точности и погрешности обработки древесины, труб, металла и прочих изделий.

Как сделать пылесборник своими руками

Пылесборник необходим для очищения рабочей поверхности стола циркулярной пилы от деревянных опилок. Их постепенное накопление в ходе работе вредит не только качеству работы, но и здоровью мастера.

Отходы от пиления дисковой пилой

Разберемся, как обезопасить свое здоровье и повысить качество работы, сделав пылесборник из пылесоса. По сути, сам пылесос и будет пылесборником, его просто нужно будет дооснастить и правильно смонтировать.

Приступаем к монтажу:

1. Пылесос устанавливается под столом циркулярной пилы, так чтобы для него был доступ к сети 220V.
2. Гофрированный воздуховод, может быть, просто проведен под столом или же закреплен на специальные хомуты.
3. Сам раструб без щетки необходимо закрепить сбоку от диска под столом.

Если есть необходимость увеличить емкость для сбора отходов от пиления, то можно удалить из пылесоса все фильтрующие элементы, а на «сброс» воздуха установить дополнительную гофру. Дополнительную гофру погружаем в отдельную емкость для сбора.

Вывод дополнительной гофры в отдельный резервуар для отходов

Прочтение данной статьи дает пользователям циркулярных пил не только знания о правильном подборе и использовании специальных приспособлений, но также и открывает перспективы их самостоятельного изготовления. А для того, чтобы изготовить качественный пылесборник для циркулярки своими руками, достаточно точно выполнить инструкции, приведенные выше.

Как выбрать торцовочную пилу

Торцовочные пилы различаются по техническим характеристикам и могут быть простого (обычного) или комбинированного типа, что несколько расширяет их функциональность.

К СВЕДЕНИЮ!

Отличие комбинированных моделей от обычных заключается в том, что их конструкция предполагает возможность трансформации торцевой пилы в циркулярную путём выполнения несложных перемещений основных элементов пилы.

Модель «Зубр ЗПТ-255-1800» с ременной передачей и протяжкой

Кроме этого, важной функциональной особенностью является наличие протяжки, также расширяющей возможности используемого оборудования. Пила торцовочная с протяжкой.В специальной публикации нашего портала мы подробно расскажем о торцовочных пилах

Вы узнаете схему устройства и принцип работы, основные и дополнительные функции, особенности комбинированных торцовочных плит и рейтинг лучших моделей торцовочных пил с протяжкой по дереву 2019г

Пила торцовочная с протяжкой.В специальной публикации нашего портала мы подробно расскажем о торцовочных пилах. Вы узнаете схему устройства и принцип работы, основные и дополнительные функции, особенности комбинированных торцовочных плит и рейтинг лучших моделей торцовочных пил с протяжкой по дереву 2019г.

ВАЖНО!

Для стационарной установки лучше использовать модели, имеющие функцию протяжки, позволяющей обрабатывать широкие деревянные заготовки.

Универсальная торцовочная пила модель «Makita Lh1040»

Советы по выбору обычных и комбинированных моделей

Для того чтобы сделать правильный выбор и учесть все нюансы, связанные с особенностями использования подобного оборудования, необходимо прислушаться к советам опытных пользователей, которые можно сформулировать следующим образом:

1. Инструмент должен соответствовать его предназначению − не стоит покупать дорогую и мощную модель, если предполагается ею пользоваться периодически и в личных целях.
2. В таком же ключе следует рассматривать и наличие дополнительных опций, увеличивающих стоимость модели, но не используемых при небольших объёмах работы.
3. Наличие средств защиты и безопасности − важный момент при выборе торцовочной пилы, т.к. при неправильном использовании можно легко получить травму, работая на подобном оборудовании.
4. В связи с тем, что мощность и вес связаны между собой напрямую, то при необходимости выполнения работ разъездного характера лучше выбрать менее мощную модель, но обладающую меньшей массой.
5. Размер пильного диска и наличие протяжки определяют технические возможности инструмента по обработке используемого материала.
6. Станина должна быть достаточно тяжёлой, чтобы зафиксировать пилу в месте выполнения работ, а поворотный стол и упоры должны обеспечивать надёжную фиксацию обрабатываемого материала.

Рекомендации по выбору торцовочных станков по дереву

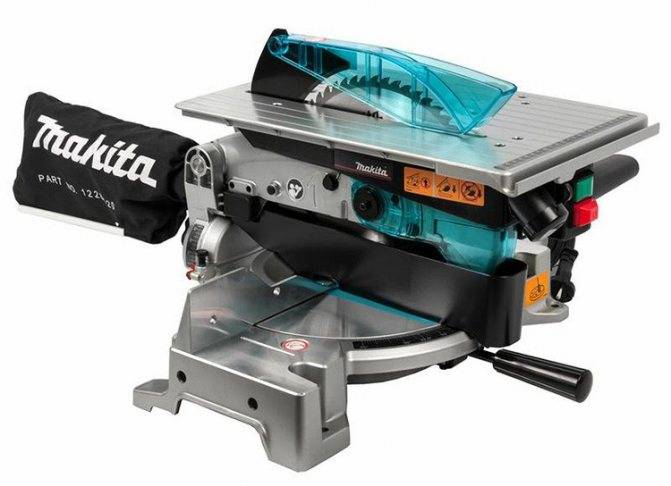

Торцовочный станок по дереву марка «Makita LF 1000» При выборе модели, предполагающей стационарную установку и работу в интенсивном режиме, следует обратить внимание на следующие моменты:

• мощность и вес в этом случае не являются основополагающими критериями выбора, а наиболее важным показателем будет скорость вращения шпинделя, от которого зависит чистота реза;
• в обязательном порядке на стационарно устанавливаемом инструменте должны быть все виды защит от токов короткого замыкания и перегрева электрического двигателя;
• размер пильного диска должен быть максимально возможным, что позволит расширить возможности устройства;
• наличие механизма протяжки необязательно, но крайне желательно, т.к. это также отражается на функциональности и производительности инструмента;
• оснащение дополнительными опциями должно только приветствоваться, т.к. это также положительным образом отражается на трудоёмкости выполняемых операций на подобном оборудовании.

Рекомендации по выбору торцовочных пил по металлу

Торцовочная пила по металлу модель «Metabo CS 23-355» Основные критерии выбора для пил, предназначенных для резки металла, те же, что и для аналогов, предполагающих работу с деревянными заготовками, но, кроме этого, следует помнить, что:

Для работы с различными видами металла используются разные типы дисков, поэтому на их назначение и размер посадочного, а также наружного диаметра следует обращать особое внимание.
Чем более широкие заготовки из металла предстоит обрабатывать, тем большего размера должен быть диаметр пильного диска.
Защитный кожух должен полностью закрывать диск во время работы.
Наличие ограничителя по глубине реза расширяет возможности станка.
Более мощный электрический двигатель обладает большей производительностью и меньше нагревается во время работы.

Виды ручных приспособ

Следующие приспособления являются типовым набором дополнений для качественного производства работ. Без них не обойдется ни один мастер.

Линейка — направляющая шина

Представляет собой планку, на которую нанесена размерная шкала (в некоторых случаях градуированная). Она служит для того, чтобы направлять и одновременно ограничивать диск ручной пилы при работе. Линейку выкладывают на заготовленный лист, крепят струбциной, торцом прижимают диск пилы и ведут его по заготовке до необходимой отметки на шкале.

Направляющая шина со шкалой размерности. Диск пилы ведется по торцу, а сама пила ведется прямо по направляющей

Параллельный упор — ограничитель

Все работы с помощью ручной дисковой пилы производятся на верстаке. В отличие от стационарных станковых столов, верстаки не оснащаются дополнительными упорами. В этом случае можно использовать параллельный упор-ограничитель.

Он представляет собой рейку, которая на одном конце имеет Г-образную планку и фиксатор для ее крепления к дисковой пиле. Угол заготовки упирается в планку и не сдвигается при работе.

Упор-ограничитель, который выставляется на верстак и фиксируется к дисковой пиле специальной планкой с двумя ребордами. Используется для раскроя фанеры или оргалита

Торцовочный угольник

Металлический угольник, одна сторона которого толстая служит в качестве направляющего упора или ограничителя, а вторая сторона прямого угла тонкая, — на нее нанесена размерная шкала. Торцовочный угольник можно использовать для выборки угла на заготовке, а также в качестве направляющей планки и ограничителя.

Торцовочный угольник из алюминиевого сплава

Как работает приспособление для ручной дисковой пилы

Рассматриваемое устройство предельно просто и состоит всего из нескольких частей: основания для пилы, направляющей рейки, упорного бруска и эксцентрикового прижима обеспечивающего надежную фиксацию даже на пиломатериале, распущенном с небольшими отклонениями по ширине.

Схема приспособления для ручной циркулярной пилы.

Пользоваться самоделкой очень легко. Сначала на доске производится разметка.

Затем сверху устанавливается самодельное приспособление, нижний упор которого прижимается к кромке заготовки, а правый край выравнивается по метке.

Фото приспособления для дисковой пилы.

Далее фанерное основание надежно закрепляется поворотом рычага эксцентрикового зажимного механизма.

Фото приспособления – вид с низу.

Теперь остается поставить циркулярную пилу на основание и выполнить разрез, прижимая край подошвы к направляющему боковому упору.

Поперечная резка доски с применением изготовленного приспособления.

 Результатом будет идеально ровный распил, точно повторяющий разметку.

С этим приспособлением удобно делать множество поперечных резов, когда требуется частое перемещение инструмента на новую линию распила, например, при выборке пазов в брусьях. Пригодится оно и при необходимости уменьшения длины заготовки на несколько миллиметров, а справится с этой задачей не хуже торцовочной пилы.

Как сделать торцовочную пилу из циркулярной своими руками?

Торцовочная пила – устройство, которое необходимо взять «на вооружение» каждому строителю. Однако не секрет, что качественный профессиональный инструмент, представленный на строительном рынке, стоит довольно дорого. Именно поэтому тем, кто хочет сэкономить материальные средства, а также проявить свои умения, следует попробовать сделать торцовочную пилу своими руками. Исходным материалом для этого станет циркулярная пила.

Разновидности торцовочных пил

Существует несколько типов торцовочных пил (в народе их также называют «торцовки»). Ознакомимся с этими разновидностями.

Маятниковая

Базисной частью такой пилы является станина. На станину крепится стол, который должен обладать поворотным механизмом, оснащенным линейкой. Именно такой механизм позволяет осуществлять процесс распила под определенным углом, регулируя его под конкретные индивидуальные нужды каждого пользователя. Причем данный угол можно менять с помощью перемещения рабочего стола непосредственно по отношению к станине.

Комбинированная

При использовании пилы комбинированного типа угол распила можно изменять в 2-х направлениях. Устройство в своем составе, как и предыдущий вариант, содержит добавочный шарнир. Для того чтобы изменить угол реза, его необходимо регулировать и отводить в сторону, которая противоположна месту, куда вмонтирован привод.

С протяжкой

Данное устройство считается наиболее универсальным, так как пилу можно смещать не только вокруг оси, но и вдоль пропила по прямой линии.

Как сделать торцовку из циркулярки?

Итак, для того чтобы своими руками в домашних условиях изготовить торцовку, вам необходимо сделать короб, который будет выполнять функцию основания. В качестве сырья для изготовления короба можно использовать ДСП (древесно-стружечную плиту).

В процессе сбивки и сборки короба специалисты рекомендуют использовать конфирматы, состоящие из 1-го элемента – они по своей сути являются обыкновенными стяжками для соединения деревянных деталей. Финальный короб для основы под торцовку должен иметь форму буквы «П».

По обеим бокам посредством саморезов надо закрепить небольшие отрезки древесно-стружечных плит. Благодаря такой манипуляции вы отрегулируете положение подошвы инструмента. Следующий шаг преобразование циркулярки – ее фиксация. Причем делать это стоит с использованием все тех же струбцин, а также можно применять барашковые зажимы.

Далее следует переходить к установке так называемого столика. Его стоит фиксировать неподалеку от основания стола. Однако учтите, что в процессе осуществления данной деятельности вы уменьшаете разрез по глубине на 1,5 сантиметра, поэтому старайтесь как можно ближе класть профиль по отношению к пильному элементу.

После проведения выше описанных манипуляций можно приступать к проведению тестового реза – вы должны получить линию реза на основе упора. Если так и получилось, то вы все сделали верно.

Как видите, из циркулярной ручной пилы вполне возможно изготовить торцовочный инструмент. Главное при этом – строго следовать инструкциям и рекомендациям, а также приложить немного сил и проявить терпение.

Преимущества и недостатки самодельного прибора

Плюсы.

Первым и наиболее важным преимуществом самодельной торцовочной пилы является значительная экономия финансовых средств. Так, покупка готового инструмента обойдется вам довольно дорого (средняя стоимость устройства – 10 000 рублей), а изготовление инструмента своими руками с материальной точки зрения доступно почти каждому.

Минусы.

Зачастую в качестве исходных материалов для изготовления торцовочной пилы своими руками используют имеющиеся в хозяйстве подручные средства. Стоит отметить, что далеко не всегда такие материалы обладают высоким качеством. Именно поэтому срок и качество службы самодельного устройства могут быть весьма непродолжительными и низкими.

Больше о том, как сделать торцовочную пилу из циркулярной, смотрите в видео ниже.

Это интересно: Пенофол фольгированный — технические характеристики, что это такое, применение в теплоизоляции

Настройка положения диска циркулярной пилы

После установки и фиксации приспособления на линейке необходимо настроить положение пильного диска циркулярки. Для этого можно воспользоваться любой доской, которая по ширине равна толщине древесины, предполагаемой к роспуску. Верхний край пильного диска должен находиться выше середины доски, используемой в качестве шаблона.

ФОТО: YouTube.comПри подобном положении пильного диска распустить доску на 2 части не получится

Для пробы можно сделать пропилы в доске, используемой в качестве шаблона. Если пильный диск расположен ниже необходимого уровня, посередине доски останется непрорезанная часть. И очень плохо, если выше диск поднять не удаётся. Это будет значить то, что роспуск столь толстой доски невозможен.

ФОТО: YouTube.comПильный диск необходимо поднять как можно выше

Устройство и принцип работы дисковой пилы

К основным деталям ручной дисковой пилы относятся:

• Электродвигатель. С его помощью создается вращательная энергия, которая нужна для распила материала.
• Корпус. Для его изготовления используют пластик, устойчивый к температурам и ударам. В нем имеются отверстия для вентиляции.
• Рукоятка с кнопкой пуска. Последняя оснащена фиксатором, предназначенным для исключения случайного нажатия.
• Платформа с направляющей (еще она носит название подошва или опорная плита). Благодаря этому элементу инструмент двигают по распиливаемой заготовке.
• Шпиндель для фиксации сменных дисков.
• Редуктор. Он предназначен для снижения числа оборотов, нагрузки на ротор и подшипников электродвигателя.
• Главная и дополнительная рукоятки.

Принцип действия оборудования заключается в передаче крутящего момента от вала мотора к режущему диску. Последний крутится вокруг своей оси с высокой скоростью, это позволяет легко распилить подготовленную поверхность.

Устройство дисковой пилы
