Полиспасты. Назначение и устройство

Особенности силовых полиспастов

Ключевой характеристикой подобных систем остается максимальна нагрузка, которая может быть развита. В общем случае, она зависит от следующих факторов:

  • грузоподъемность крана, где полиспасты устанавливаются;
  • кратность устройства (общее число ветвей каната, удерживающих груз);
  • КПД блока, который определяют потери на преодоление силы трения, а также зависящие от жесткости цепи либо каната.

На механизме по подъему и передвижению груза может быть одновременно установлено несколько полиспастов, то позволяет равномерно распределить нагрузку и уменьшить толщину веревки либо каната. Одновременно одинарные полиспасты наиболее просты технически (у них один конец закреплен, а второй находится на барабане). Одновременно у последних очень ограничен угол отклонения из-за риска схода подъемного каната с блока. Вместе с этим наличие дополнительного блока усложняет и удорожает всю систему, но дает сразу несколько преимуществ:

  • возможность повышения скорости вращения блоков;
  • снижение износа каната;
  • более симметричное расположение нагрузки.

Наиболее широко используют на практике следующие схемы полиспастов:

  • сдвоенные трехкратные с наличием в схеме расположения двух обводных и трех рабочих блоков;
  • сдвоенные трехкратные, имеющие уравнительную траверсу, которая позволит использовать грузоподъемную технику в тяжелых условиях.

Расчет полиспаста

Для сгибания и разгибания каната к его сбегающей ветви необходимо приложить дополнительную силу W, которая зависит от размеров и конструкции каната и блока, а также от натяжения каната. Ее можно определить из уравнения моментов сил относительно оси блока без учета сил трения в опоре блока:

где R = D/2 — радиус ручья блока; q — коэффициент жесткости (его значение определяют экспериментально). Уравнение моментов всех действующих сил относительно оси блока (рис. 1, а) имеет вид:

где N — нагрузка на ось блока, равная геометрической сумме сил Sнаб и Sсбег; do — диаметр оси блока; f — коэффициент трения в опоре блока.

При определении величины N с некоторым допущением можно принять Sнаб≈Sсбег и тогда при угле обхвата блока канатом 2α:

Подставив это соотношение в выше приведенное уравнение моментов, получим:

КПД блока

Коэффициент полезного действия блока (КПД блока) — это отношение полезной работы Sнабh при подъеме груза весом Gгр на высоту h к полной работе, совершенной при этом силой Sсбег на том же пути h с учетом преодоления потерь на трение и жесткости каната.

КПД неподвижного блока

Поэтому для неподвижного блока, у которого перемещение набегающей и сбегающей ветвей каната одинаково, КПД неподвижного блока выражается формулой:

Анализ этой формулы показывает, что чем больше угол обхвата блока канатом и чем больше жесткость каната и трение в опоре блока, тем меньше значение КПД блока и тем больше дополнительная сила, которую необходимо приложить к канату, чтобы обеспечить равномерное движение груза. На КПД блока наиболее существенное влияние оказывают потери на трение в опоре блока, зависящие от конструкции и состояния опоры, поэтому при практических расчетах с достаточной степенью точности КПД блока принимают независящим от диаметра и конструкции каната, от размеров блока и от угла обхвата его канатом. Для блоков с опорой на подшипниках скольжения η = 0,95÷0,96; для блоков на подшипниках качения η = 0,97÷0,98. Меньшие значения принимают для блоков, работающих при повышенной температуре или в запыленной или загазованной среде. Тогда натяжение ветви тягового органа, набегающей на блок:

При обегании канатом неподвижного блока скорости движения набегающей и сбегающей ветви равны между собой (рис. 1, в). Если же набегающая ветвь каната со скоростью υ1 (рис. 1, г) набегает на подвижный блок, ось которого перемещается со скоростью υо, то скорость сбегающей ветви каната равна υ1 + 2υо.

Силовой полиспаст

Рис. 2

Развернутая схема обегания канатом блоков одинарного (простого) силового полиспаста приведена на рисунке 2. Если пренебречь сопротивлением в полиспасте, то есть когда система является неподвижной, сила в любой точке каната полиспаста:

где Gгр — вес груза; a — число перерезов каната, на которых подвешен груз (в сечении К-К на рис. 2); для одинарного полиспаста это число называется кратность полиспаста.

При подъеме или опускании груза, если учитывать силы сопротивления от жесткости каната и от трения в опорах блоков, натяжение отдельных ветвей каната различно. Обозначим через S1 натяжение ветви каната, идущей на обводной блок А1, S2 — натяжение следующей ветви и т. д. В общем случае при кратности полиспаста а натяжение последней неподвижно закрепленной ветви каната равно Sа. Отсюда следует равенство:

Если ветви каната в полиспасте расположены под углом к направлению силы тяжести, то надо брать проекции сил натяжения на вертикальную ось.

Соотношение между натяжениями отдельных ветвей каната при подъеме груза:

где η — КПД блока.

Используя эти соотношения, получаем:

Вычислив сумму геометрической прогрессии (выражение в скобках), определим соотношение между весом груза Gгр и натяжением каната S1 при параллельном расположении ветвей полиспаста без учета динамических нагрузок:

Натяжение Sбар каната, подводимого к барабану Б (рис. 2), больше натяжения S1, поскольку необходимо преодолевать сопротивление в обводных блоках А1, А2, А3. Если число обводных блоков равно t, максимальное натяжение каната при подъеме груза:

При опускании груза максимальное натяжение Sа будет в последней ветви, оно равно:

КПД полиспаста

КПД полиспаста, имеющего кратность а, в целом определяется как отношение полезной работы при подъеме груза Gгр на высоту h к затраченной при этом работе Sбарah, то есть:

При этом максимальное натяжение в системе полиспаста при подъеме груза может быть определено по зависимости:

Расчет полиспаста

Перед изготовлением полиспаста требуется рассчитать основные технические характеристики грузоподъемной конструкции. Расчеты требуется для составления чертежей и производятся согласно параметрам рабочего помещениями и весом груза.

Для определения нагрузок, влияющих на блочную систему в ходе эксплуатации, нужно рассчитать параметры, действующие на отдельные блоки:

  1. Силу воздействия поднимаемого груза (SC).
  2. Тяговую силу двигателя (SM).
  3. Угол отклонения (α). При расчете параметров полиспаста этой характеристикой можно пренебречь, потому что у современных устройств угол отклонения отсутствует.
  4. Диаметр блока (D).
  5. Диаметр втулки (d).

Уравнение, использующееся для нахождения моментов силы, имеет следующий вид: SM * R = SC*R + l*SC*R + N* g*d/2, где:

  1. SM * R – момент силы, с которой груз оказывает влияние на блочную систему.
  2. l – коэффициент, характеризующий жесткость ручного веревочного каната при огибании ролика. Он зависит от структуры витков троса и определяется экспериментальным методом.
  3. Нагрузка на ось шкива. Она определяется по формуле: 2*SC*R.
  4. g – коэффициент, характеризующий силу трения втулки шкивов.

  1. 97% — используется в качестве среднего значения, если в элементах грузоподъемного устройства присутствуют подшипники качения и втулки из бронзы.
  2. 95% — используются подшипники скольжения.
  3. 93% и ниже – при работе грузоподъемного механизма в суровых природных условиях или в помещениях с высокой температурой.

При расчете также рекомендуется определить КПД остальных обводных роликов, в зависимости от конструктивных особенностей грузоподъемного механизма.

Запасовка полиспастов

Запасовка – технологическая операция изменения расположения основных грузовых блоков полиспаста, а также расстояний между ними. Целью запасовки является изменение скорости или высоты подъёма грузов путём определённой схемы прохождения канатов по блокам устройства.

Схемы запасовки определяются типом грузоподъёмной техники. Известно, в частности, что механизмы изменения вылета стрелы различны для ручной или электротали – с одной стороны, и для кранов – с другой. Поэтому для лебёдок запасовка производится изменением расположения оси направляющего блока, и предназначается только для изменения длины вылета стрелы. В грузовых кранах запасовкой исправляют возможную криволинейность перемещения груза. Кроме грузовых канатов, запасовку применяют также и для канатных устройств перемещения рабочей тележки.

Различают следующие схемы запасовок:

  1. Однократная, которая применяется для грузоподъёмных механизмов стрелового типа с гуськом. Крюк при этом подвешивается на одной нитке каната, последовательно проводится через все неподвижные блоки, после чего наматывается на барабан. Такой способ запасовки наименее эффективен.
  2. Двухкратная, которая может быть применена на кранах, как с подъёмной, так и балочной стрелой. В первом случае неподвижные блоки располагаются на головке стрелы, а противоположный конец каната закрепляется в грузовой лебёдке. Во втором случае один из концов каната закрепляют на корне стрелы, а второй последовательно пропускают через обводной барабан, блоки крюковой подвески, стреловые блоки, блоки оголовка башни и затем подводят к грузовой лебёдке.
  3. Четырёхкратная, используемая для механизмов большой грузоподъёмности. Здесь реализуется одна из схем, описанных выше, но отдельно по каждому из блоков крюковой подвески. Две рабочих ветви каната при этом направляются на блоки рабочей стрелы. Соединение смежных полиспастов производится через дополнительный неподвижный блок, который устанавливается на стойке платформы поворота крана.
  4. Переменная, суть которой состоит в изменении грузоподъёмности крана. При таком виде запасовки (она может быть и двух-, и четырёхкратной) возможно соответствующее увеличение массы поднимаемого груза. Для этого в подвижные блоки дополнительно устанавливают по одной или две подвижных обоймы. Удержание обойм производит сам грузовой канат из-за разницы в усилиях, которые создаются наличием крюковой подвески. Изменение кратности запасовки выполняется опусканием крюковой подвески на опору при продолжающемся сматывании каната.

Двух- и особенно – четырёхкратная запасовка позволяет производить безопасный подъём груза, который практически вдвое превышает тяговое усилие, развиваемое лебёдкой. При этом проворот канатов под нагрузкой исключается, что существенно снижает их износ.

Каким образом мы упрощаем подъем грузов?

Грузовой полиспаст – это система, состоящая из веревок и блоков, благодаря которой можно выиграть в эффективной силе при потере в длине. Принцип довольно прост. В длине мы проигрываем ровно столько, во сколько раз оказался выигрыш в силе. Благодаря этому золотому правилу механики можно поднимать грузы большой массы, не прилагая при этом больших усилий. Что в принципе не так критично. Приведем пример. Вот вы выиграли в силе в 8 раз, при этом вам придется вытянуть веревку длиной в 8 метров, чтобы поднять объект на высоту 1 метр.

Применение таких приспособлений обойдется вам дешевле, чем аренда подъемного крана, к тому же, вы можете сами контролировать выигрыш в силе. У полиспаста есть две разные стороны: одна из них неподвижная, которая крепится на опоре, а другая – подвижная, которая цепляется на самом грузе. Выигрыш в силе происходит благодаря подвижным блокам, которые крепятся на подвижной стороне полиспаста. Неподвижная часть служит только для изменения траектории движения самой веревки.

Виды полиспастов выделяют по сложности, четности и кратности. По сложности есть простые и сложные механизмы, а кратность обозначает умножение силы, то есть, если кратность будет равна 4, то теоретически вы выигрываете в силе в 4 раза. Также редко, но все же применяется скоростной полиспаст, такой вид дает выигрыш в скорости перемещения грузов при совсем малой скорости элементов привода.

Что влияет на эффективность подъемника?

В предыдущих разделах статьи упоминалось о приблизительной кратности полиспастов. что округляется в большую сторону. Однако в реальном использовании механизма, она часто оказывается ниже указанного. Какие же факторы влияют на подъемник и его эффективность?

Нужно обратить внимание на следующие вопросы:

  • Сколько блоков было использовано?
  • Из какого материала сделана веревка/канат?
  • Какой тип подшипников был использован?
  • Качественно ли были смазаны все элементы полиспаста?
  • Был использован канат расчетного диаметра и длины?
  • Чему был равен градус угла каната и плоскости ролика?

Классификация моделей по разным характеристикам ↑

Существует множество исполнений одной задумки – системы блоков, объединенных канатом. Их дифференцируют в зависимости от способа применения и конструктивных особенностей. Познакомьтесь с разными типами подъемников, выясните, в чем заключается их назначение и чем отличается устройство.

Классификация в зависимости от сложности механизма ↑

В зависимости от сложности механизма выделяют

  • простые;
  • сложные;
  • комплексные полиспасты.

Пример четных моделей

Простой полиспаст представляет собой систему последовательно соединенных роликов. Все подвижные и неподвижные блоки, а также сам груз объединяются одним тросом. Дифференцируют четные и нечетные простые полиспасты.

Четными называют те грузоподъемные механизмы, чей конец троса крепится к неподвижной опоре – станции. Все комбинации в таком случае будут считаться четными. А если конец веревки прикреплен непосредственно к грузу или месту прикладывания усилия, эта конструкция и все производные от нее будут называться нечетными.

Схема нечетного полиспаста

Сложный полиспаст можно называть системой полиспастов. В этом случае последовательно соединяются не отдельные блоки, а целые комбинации, которые вполне могут использоваться сами по себе. Грубо говоря, в этом случае один механизм приводит в движение другой подобный.

Комплексный полиспаст не относится ни к одному, ни к другому виду. Его отличительная черта – ролики, движущиеся навстречу грузу. В состав комплексной модели могут входить как простые, так и сложные полиспасты.

Объединение двукратного и шестикратного простого полиспаста дает сложный шестикратный вариант

Классификация по назначению подъемника ↑

В зависимости от того, что хотят получить при использовании полиспаста, их подразделяют на:

  • силовые;
  • скоростные.

А – силовой вариант, Б — скоростной

Силовой вариант используется чаще. Как следует из названия, его задача – обеспечить выигрыш в силе. Так как для значительного выигрыша нужны столь же значительные потери в расстоянии, неизбежны и потери в скорости. К примеру, для системы 4:1 при поднятии груза на один метр нужно натянуть 4 метра троса, что замедляет работу.

Скоростной полиспаст по своему принципу представляет собой обратную силовому конструкцию. Он не дает выигрыша в силе, его цель – скорость. Применяется для ускорения работы в ущерб прикладываемому усилию.

Кратность – основная характеристика ↑

Основной показатель, на который обращают внимание при организации подъема грузов –кратность полиспаста. Этот параметр условно обозначает, во сколько раз механизм позволяет выиграть в силе. Фактически, кратность показывает, на сколько ветвей каната распределен вес груза

Фактически, кратность показывает, на сколько ветвей каната распределен вес груза.

Кинематическая кратность

Кратность подразделяют на кинематическую (равную количеству перегибов каната) и силовую, которая рассчитывается с учетом преодоления тросом силы трения и неидеальным КПД роликов. В справочниках приведены таблицы, которые отображают зависимость силовой кратности от кинематической при разных КПД блоков.

Как видно из таблицы, силовая кратность существенно отличается от кинематической. При низком КПД ролика (94%) фактический выигрыш в силе полиспаста 7:1 будет меньше выигрыша шестикратного полиспаста с КПД блоков 96%.

Схемы полиспастов разной кратности

Устройство полиспаста и условия его работы

Основная область применения полиспастов – стреловые механизмы кранов. Всё многообразие полиспастов может быть сведено к двум требованиям: либо увеличить силу (силовые полиспасты), либо поднять скорость (скоростные полиспасты). В подъёмных кранах чаще используются первые, а подъёмниках – вторые. Таким образом, схемы скоростных и силовых полиспастов взаимно обратные.

В состав полиспаста входят следующие составляющие:

Блоки с неподвижными осями Блоки с подвижными осями. Обводные блоки. Обводочные барабаны.

Все вышеперечисленные элементы располагаются преимущественно в вертикальной компоновке, причём место размещения барабана зависит от наличия обводных блоков: сверху, если такие блоки отсутствуют, и снизу – если присутствуют.

Количество блоков с неподвижными осями всегда на один меньше, чем с подвижными. При этом общее количество блоков определяет (для силовых полиспастов) кратность увеличения суммарного усилия на механизме. Количество обводных блоков определяется размерами узла: с увеличением числа таких блоков усилие также увеличивается.

Силовые полиспасты, назначение и устройство которых характеризуется несколькими параметрами, важнейшим из которых является нагрузка, развиваемая в подъёмном механизме. Она увеличивается с увеличением расчётной грузоподъёмности крана, кратности устройства (количества ветвей каната, на которых подвешен груз) и КПД блока. КПД учитывает потери на трение в осевых опорах, а также потери, определяемые жёсткостью каната или цепи.

Полиспастов может быть несколько, тогда суммарная нагрузка на блок пропорционально уменьшается. Одинарные полиспасты конструктивно проще, но и наименее эффективны. В них один конец неподвижно закрепляется на неподвижном элементе, а второй – на барабане. При этом угол отклонения весьма ограничен из-за опасности схода каната с блока. Наличие обводного блока существенно улучшает условия работы механизма: нагрузка становится симметричной, что снижает износ каната, и увеличивает допустимую скорость вращения блоков. Устойчивость действия полиспаста зависит также от расстояния между обводным и основными блоками. С увеличением этого параметра надёжность полиспаста как функционального узла возрастает, хотя одновременно увеличивается (из-за наличия соединительной оси) и его сложность. Другими схемами полиспастов, применяемых на практике, являются:

  • Сдвоенные трёхкратные, когда в схеме присутствует три рабочих блока и два обводных;
  • Сдвоенные трёхкратные, снабжённые уравнительной траверсой. Вариант используется в грузоподъёмной технике, которая эксплуатируется в тяжёлых и особо тяжёлых условиях.

https://youtube.com/watch?v=nbbklUjHmxQ%3F

Как производить расчеты для полиспаста ↑

Несмотря на то что теоретически конструкция полиспаста предельно простая, на практике не всегда ясно, как поднять груз с помощью блоков. Как понять, какая кратность понадобится, как выяснить КПД подъемника и каждого блока в отдельности. Для того чтобы найти ответы на эти вопросы, нужно выполнить расчеты.

Расчет отдельного блока ↑

Расчет полиспаста нужно выполнять из-за того, что условия работы далеки от идеальных. На механизм действуют силы трения в результате движения троса по шкиву, в результате вращения самого ролика, какие бы подшипники ни применялись.

Кроме того, на стройплощадке и в составе строительной техники редко применяется гибкая и податливая веревка. Стальной канат или цепь обладают гораздо большей жесткостью. Так как для сгибания такого троса при набегании на блок требуется дополнительное усилие, его тоже нужно обязательно учитывать.

Для расчета выводят уравнение моментов для шкива относительно оси:

SсбегR = SнабегR + q SнабегR + Nfr (1)

В формуле 1 показаны моменты таких сил:

  • Sсбег – усилие со стороны сбегающего каната;
  • Sнабег – усилие со стороны набегающего каната;
  • q Sнабег – усилие, для сгибания/разгибания каната с учетом его жесткости q;
  • Nf – сила трения в блоке, с учетом коэффициента трения f.

Для определения момента все силы умножаются на плечо – радиус блока R или радиус втулки r.

Сила набегающего и сбегающего троса возникает в результате взаимодействия и трения нитей каната. Поскольку сила для сгибания/разгибания троса существенно меньше остальных, вычисляя воздействие на ось блока, этим значением часто пренебрегают:

N = 2 Sнабег×sinα (2)

В этом уравнении:

  • N – воздействие на ось шкива;
  • Sнабег – усилие со стороны набегающего каната (принимается примерно равным Sсбег;
  • α – угол отклонения от оси.

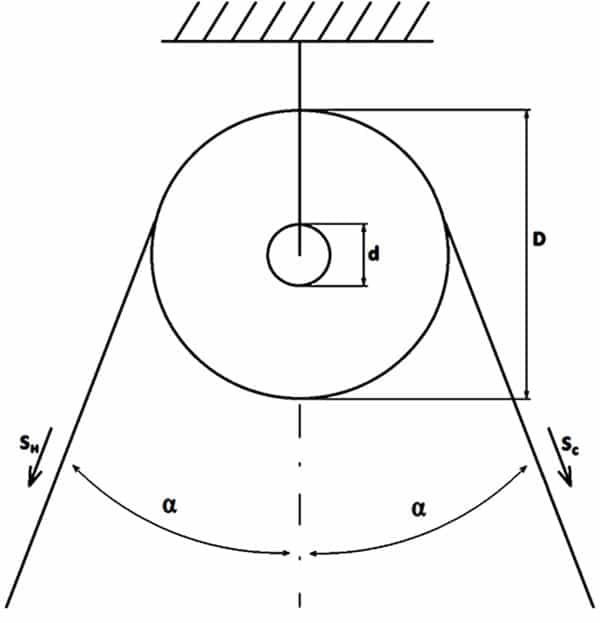

Блок полиспаста

Расчет полезного действия блока ↑

Как известно, КПД – коэффициент полезного действия, то есть насколько результативна была выполненная работа. Его рассчитывают, как отношение выполненной и затраченной работ. В случае с блоком полиспаста применяется формула:

ηб = Sнабег/ Sсбег = 1/(1 + q + 2fsinα×d/D) (3)

В уравнении:

  • 3 ηб – КПД блока;
  • d и D – соответственно, диаметр втулки и самого шкива;
  • q – коэффициент жесткости гибкой связи (каната);
  • f – коэффициент трения;
  • α – угол отклонения от оси.

Из этой формулы видно, что на КПД влияет строение блока (посредством коэффициента f), его размер (через отношение d/D) и материал каната (коэф. q). Максимальное значение КПД можно получить, используя втулки из бронзы и подшипники качения (до 98%). Подшипники скольжения дадут до 96% коэффициент полезного действия.

На схеме изображены все силы S на разных ветвях каната

Как высчитать КПД всей системы ↑

Подъемный механизм состоит из нескольких блоков. Суммарный КПД полиспаста не равен арифметической сумме всех отдельных составляющих. Для вычисления используют куда более сложную формулу, а точнее – систему уравнений, где все силы выражаются через значение первичной S0 и КПД механизма:

  • S1=ηп S0;
  • S2=(ηп)2 S0; (4)
  • S3=(ηп)3 S0;

….

Sn=(ηп)n S0.

КПД полиспаста при разной кратности

Поскольку значение КПД всегда меньше 1, с каждым новым блоком и уравнением в системе значение Sn будет стремительно уменьшаться. Суммарный КПД полиспаста будет зависеть не только от ηб, но и от количества этих блоков – кратности системы. По таблице можно найти ηп для систем с разным количеством блоков при разных значениях КПД каждого.

Система блоков — полиспаст

Полиспаст — система подвижных и неподвижных блоков, соединенных гибкой связью (канаты, цепи) используемая для увеличения силы или скорости подъема грузов. Используется полиспаст в случаях, если необходимо прилагая минимальные усилия поднять или переместить тяжелый груз, обеспечить натяжение и т.п. Простейших полиспаст состоит всего из одного блока и каната, при этом позволяет в два раза снизить тяговое усилие, необходимое для подъема груза.

Обычно в грузоподъемных механизмах применяют силовые полиспасты, позволяющие уменьшить натяжение каната, момент от веса груза на барабане и передаточное число механизма (тали, лебедки). Скоростные полиспасты, позволяющие получить выигрыш в скорости перемещения груза при малых скоростях приводного элемента. Они применяются значительно реже и используются в гидравлических или пневматических подъемниках, погрузчиках, механизмах выдвижения телескопических стрел кранов.

Основной характеристикой полиспаста является кратность. Это отношение числа ветвей гибкого органа, на котором подвешен груз, к числу ветвей наматываемых на барабан (для силовых полиспастов), либо отношение скорости ведущего конца гибкого органа к ведомому (для скоростных полиспастов). Условно говоря, кратность это теоретически рассчитанный коэффициент выигрыша в силе или скорости при использовании полиспаста. Изменение кратности полиспаста происходит путем введения или удаления из системы дополнительных блоков, при этом конец каната при четной кратности крепится на неподвижном элементе конструкции, а при нечетной кратности — на крюковой обойме.

В зависимости от количества ветвей каната, закрепленных на барабане грузоподъемного механизма, можно выделить одинарные (простые) и сдвоенные полиспасты. В одинарных полиспастах, при наматывании или сматывании гибкого элемента вследствие его перемещения вдоль оси барабана, создается нежелательное изменение нагрузки на опоры барабана. Также в случае отсутствия в системе свободных блоков (канат с блока крюковой подвески непосредственно переходит на барабан) происходит перемещение груза не только в вертикальной, но и в горизонтальной плоскости.

Для обеспечения строго вертикального подъема груза применяют сдвоенные полиспасты, (состоящие из двух одинарных), в этом случае на барабане закрепляются оба конца каната. Для обеспечения нормального положения крюковой подвески при неравномерной вытяжке гибкого элемента обоих полиспастов применяют балансир или уравнительные блоки. Такие полиспасты применяют в основном в мостовых и козловых кранах, а также в тяжелых башенных кранах для того, чтобы можно было использовать две стандартные грузовые лебедки вместо одной крупногабаритной большой мощности, а также для получения двух или трех скоростей подъема груза.

В силовых полиспастах при увеличении кратности можно использовать канаты уменьшенного диаметра, и как следствие уменьшить диаметр барабана и блоков, снизить массу и габариты системы в целом. Увеличение кратности позволяет снизить передаточное число редуктора, но одновременно требует большей длины каната и канатоемкости барабана.

Скоростные полиспасты отличаются от силовых тем, что в них рабочая сила, обычно развиваемая гидравлическим или пневматическим цилиндром, прикладывается к подвижной обойме, а груз подвешивается к свободному концу каната или цепи. Выигрыш в скорости при использовании такого полиспаста получается в результате увеличения высоты подъёма груза.

При использовании полиспастов следует учитывать, что используемые в системе элементы не являются абсолютно гибкими телами, а имеют определенную жесткость, поэтому набегающая ветвь не сразу ложится в ручей блока, а сбегающая ветвь не сразу выпрямляется. Это наиболее заметно при использовании стальных канатов.

Все о спецтехнике

Привод грузоподъемного крана имеет свой предел. Вернее стоимость двигателя растет гораздо быстрее, чем вес груза, который он может поднять. Конечно, вам ничего не мешает поставить очень дорогой двигатель, но есть способ лучше — использование полиспаста.

По сути именно с полиспаста началось развитие ГПМ как сложных механизмов. В своей схеме полиспаст использует более древние изобретения, такие как блок и гибкое сочленение. Веревку вместо рычага начали использовать далеко не сразу.

В дальнейшем полиспаст начали использовать повсеместно. Ни одно парусное судно не обходится без такого простого, но незаменимого такелажа. Конечно, современная конструкция полиспаста сильно видоизменилась, но суть осталась та же.

Схема полиспаста

Вот простейшая схема полиспаста.

Кружки это блоки. Большой круг привод, а вернее барабан, грузоподъемного крана. Конец троса закреплен не на крюке крана, а на неподвижной относительно крана поверхности. Такой поверхностью может быть стрела крана или, если говорить про башенные краны, каретка. Нижний блок никак не закреплен на кране и является подвижным относительно него. Это две простейшие схемы устройства полиспаста.

Какие же нагрузки возникают в этом случае?

Расчет полиспаста

Вернее будет спросить, как изменится нагрузка на двигатель и на сам канат. В нашем случае она уменьшится в два раза. Конечно, можно приводить формулы и школьные примеры известные еще со времен Архимеда, но можете поверить на слово. Но это относительно простой пример. Как произвести расчет полиспаста более сложного я расскажу в другой статье.  А теперь рассмотрим какие-же бывают полиспасты.

Устройство и виды полиспастов

Для начала стоит отметить, что все полиспасты делятся на два вида:

  • силовой полиспаст
  • скоростной полиспаст

Конечно, нам как практикам более интересен силовой полиспаст, но стоит понять устройство и другого вида полиспаста.

В примере выше представлено устройство именно силового полиспаста. В нем усилие сокращается в два раза, но и присутствует существенный недостаток. Внимательно посмотрите на рисунок. Скорость изменения положения груза будет в два раза ниже, чем скорость «намота» троса на бобину двигателя.

Скоростной полиспаст представляет собой обратную картину. Просто представьте, что двигатель и крюк поменяли местами. Скорость относительно базового безблочного варианта возрастет в два раза. Но усилие необходимое чтобы поднять груз тоже вырастет.

Кратность полиспаста

Усложняем схему. Никто нам не мешает использовать не два блока, а три, четыре и более.

На рисунке представлен сдвоенный полиспаст. Нагрузка на двигатель снижена примерно в четыре раза. «Примерно» потому что часть усилия мы теряем на трение каната о блок. КПД блока обычно составляет 0,97.

Кратностью полиспаста называется как раз отношение усилий троса на барабане и около груза. В примере выше кратность полиспаста равна четырем.

Назначение и применение полиспаста

В современном строительстве полиспасты применяются очень широко. Крюки крана сложной конструкции со щеками сразу рассчитаны на них.

Конструкция полиспаста может быть заблокирована, если в ней нет необходимости. Применение полиспаста как самостоятельного ГПМ ограничено только одним фактором — отсутствие тормоза, жизненно необходимого в грузоподъемных машинах.

Множество специализированных фирм занимается продажей полиспастов. Прежде чем купить полиспаст убедитесь в правильности подобранных характеристик под ваши нужды и если возникают сомнения — обратитесь к профессионалам.
