Почему шестерни на цепные электропилы пластиковые?

Алгоритм замены звездочки

В процессе эксплуатации бензопилы все детали имеют правое вращение. Именно поэтому в муфте фиксации сцепления предусмотрена левая резьба. Она снимается с помощью съемника или отвертки по часовой стрелке.

Последовательность замены ведущей звездочки:

Снимаем защитную крышку с пильной гарнитуры;
Демонтируем шину и цепь;

Снимаем крышку воздушного фильтра и сам фильтр;
Для того, чтобы обеспечить доступ в цилиндр мотора вывинчиваем свечу;
Вращая вал, поднимаем цилиндр до верхнего положения, отводим его назад на 5-10 мм;

Устройство системы сцепления бензопилы

Фиксируем коленвал с помощью плотного шнура, которым заполняем все внутренне пространство над поршнем;
Специальным съемником, вращая его по часовой стрелке, снимаем муфту сцепления; при отсутствии съемника операцию можно провести монтировочной отверткой и средним молотком.
Легкими постукиваниями за часовой стрелкой сдвигаем муфту, затем откручиваем ее руками

В этом случае, советуем проявлять особую осторожность, дабы не повредить муфту сцепления и не оставить заусениц на металле;
Снимаем ведущую звездочку осматриваем ее, затем инспектируем игольчатый подшипник и сепаратор;

Ведущая звездочка бензопилы

Заменяем изношенную звездочку на новую;
Процесс сборки выполняем в обратном порядке

Советуем проводить все ремонтные работы в чистом, хорошо освещенном месте, аккуратно и осторожно;

Несколько полезных советов:

При замене ведущей шестерни всегда проводите смазку игольчатого подшипника;
Подбирайте шину и цепь с одинаковым шагом. В противном случае звездочка на вашей бензопиле будет развальцовываться и быстро придет в негодность;

Параметры пильной цепи (шаг )

Следите за поведением бензопилы во время распиловки. Если цепь начинает клинить, вести в сторону, пропил становится неровным – проведите осмотр звездочки, очевидно, она износилась и требуется ее замена;
После работы всегда очищайте бензопилу. Периодически снимайте боковую крышку и удаляйте опилки. Если этого не делать, то мусор будет смешиваться с маслом, попадать на цепь и звездочку.

Основные компоненты системы смазки

Обычно масло поступает в систему смазки цепи электропилы из специального бачка, куда оно периодически подливается. Оттуда его выталкивает мощный масляной насос, делая это через определенные временные интервалы, достаточные для расходования предыдущего впрыска. Главной задачей масляного механизма является предотвращение возникновения таких ситуаций, когда смазки на цепи становится недостаточно, и вследствие этого возможно появление сильного перегрева режущей части из-за резко возросших сил трения. В результате цепь может затупиться не выйти из строя. Поэтому масло нужно постоянно отслеживать. Обычно смазочная система электропилы состоит из следующих компонентов:

масляной бак для смазки цепи;
специальный фильтр для масла;
маслопровод, представляющий собой небольшой резиновый шланг, который служит для подачи масла из бака;
масляный насос, обеспечивающий прокачку смазочного материала из бака до режущего механизма;
специальная шестерня, с помощью занят> происходит передача усилия на насос от двигателя электрической пилы.

В данный список также вы могли бы добавить не шину, так как там имеются специальные отверстия для подачи масла.

Электрическая пила цепная “Парма” 2М

Масса электропилы 5,6 кг. Мощность размещенного поперечно эл. мотора 2000 Вт, питание от электросети 220 В. Это усоверенствованная модификация с автосмазкой цепи, которую конечно просто отрегулировать. Бачок для масла обустроен смотровым окошком, позволяющим зрительно держать под контролем наполняемость бачка смазочными материалами.

Производитель отлично сбалансировал инструмент, заботясь о понижении утомляемости оператора в свое время долговременной работы. Блокировка цепи, мотора, верхняя защита позволяют сделать нужные условия безопасности во время работы. Употребляется пильная гарнитура: направляющая шина длиной 40 см и пильная цепь на 57 звеньев.

Электропилы – это незаменимый инструмент на дачном участке или в частном доме. Она легко справляется с распилом толстых ветвей, досок и различного материала из дерева. Даже самый надежный инструмент имеет свою степень износа, периодически требуется исправлять мелкие или крупные поломки. Ремонт электропилы своими руками возможен только в некоторых случаях и при наличии определенных навыков и инструментария. Зачастую инструмент приходится отдавать в сервис. Но есть некоторые поломки, которые легко исправляются самостоятельно.

Обзор конструкции электропилы цепной

Для того чтобы овладеть навыками ремонта электропил, необходимо понимать их конструкцию. Основным элементом, который производит резку материала, является пильная цепь, которую приводит в движение мотор. Сама цепь представляет собой совокупность режущих звеньев, которые между собой скрепляются шарнирами. Движение цепи производится по пластине, которую называют шиной. Изготавливается эта деталь из стали высокого качества, которая не подвержена сколам, царапинам и коррозии – это основной показатель качества инструмента. По конструкциям выделяются шины:

сварные;
цельные со съемным наконечником;
цельные с наконечником, изготовленным из твердосплавных материалов.

Сварная шина – это нечто, похожее на «сэндвич», который сваривается из трех составных частей в одну, при этом в конструкцию вклепывается ведомая звездочка. Цельная конструкция со сменным наконечником – изделие из одного листа, оптимально для инструментов большой длины. В такой шине основная нагрузка ложится на роликовый подшипник ведомой звездочки. Цельная конфигурация позволяет снизить потери на трение на 8-10%. Если инструмент с цельной шиной из материалов твердого сплава, то он оптимально подходит для работы с высокой нагрузкой, а также для эксплуатации в условиях наличия большого количества песка, пыли и грязи.

1. При работе с электропилой любой конфигурации необходимо помнить о возможности возникновения «обратного удара» – отброса инструмента в сторону выполняющего работы человека. Такая ситуация возникает, если самый конец пильной шины упирается в обрабатываемый материал. Чтобы избежать травматизма в такой ситуации, производители оборудуют пилы автоматическим тормозом цепи.

2. Автоматический тормоз цепи еще называют инерционным приводов, который работает благодаря щитку, находящемуся перед левой рукой выполняющего работы человека. Перед началом работы этот щиток ставится в положение ближе к руке, чтобы в случае необходимости он быстро приводился в действие. Если возникает момент обратного удара, то рука оператора упирается в этот щиток и цепь останавливается. Положение меняется и за счет возникающей от удара инерции. Такая система позволяет снизить вероятность ремонта электропил цепных, так как во время удара не повредится основной ее механизм.

3. Еще одна система, которая предотвращает износ и поломки – автоматическая смазка цепи. В специальный резервуар заливается масло, которое во время эксплуатации пилы передается через маслонасос на ведущую звездочку и цепь. Некоторые модели даже имеют регулировщик подачи масла, так как при разной интенсивности работы необходимо разное его количество. К примеру, ремонт электропилы Макита подразумевает осмотр системы подачи масла.

4. У цепных пил с электрическим мотором есть некоторые недостатки или слабые места. Один из них – конструкция редуктора. Крутящий момент передается на цепь через редуктор, который имеет жесткую связку с якорем электрического мотора. Такая конструкция передает все нагрузки на мотор, то есть, если в заготовке содержатся твердые вставки или пильная цепь затупилась, то она будет не так гладко скользить по поверхности. Результатом этого станет перегрев мотора или износ некоторых его деталей. В качестве превентивной меры необходимо своевременно точить пилу и не давить на нее при работе. Часто поступают в сервисный ремонт электропилы Парма с такого рода неисправностями.

Причины ослабевания цепи на бензопиле

Бензопила состоит из шины, ведущей рабочее полотно, и непосредственно цепи. Каждая из частей может выходить из строя, влиять на работу механизма.

Причин необходимости натяжения цепи на бензопиле несколько. Даже при натянутом ролике уже распилив несколько бревен можно столкнуться с провисанием элемента. Основными причинами появления неисправности являются:

ослабление шины;
растяжение полотна;
выход из строя ведущей звезды.

Растяжение звеньев происходит постоянно, что обусловлено особенностью конструкции. Чтобы выполнять свою задачу, осуществлять движение по заданной траектории и разрезать древесину, она состоит из множества остро заточенных под определенным углом звеньев. При помощи втулок они соединяются друг с другом. Между ними есть люфт, зазоры.

Под действием повышения температуры металла во время работы этот люфт увеличивается, сталь расширяется и удлиняется, деформируется рабочее полотно.

Потенциальные проблемы одних частей конструкции вызывают нарушение других, так как объединены в систему

Поэтому важно своевременно обратить внимание на нарушение работы пилы на начальном этапе, заменить поломанную деталь или отрегулировать ее

Возможными причинами растяжения основной части бензопилы может быть работа в неблагоприятных условиях (попадание грязи, пыли), неправильная работа масляного насоса (отсутствует смазка звеньев), использование материала низкого качества.

Ослабла шина

Шина – направляющая цепь на электрической пиле. Она изготовлена из нержавеющей стали, от технологических характеристик которой зависит долговечность изделия. При изнашивании деталь подлежит замене и не ремонтируется. Если шина ослабла, то часто это связано с перегревом полотна, что может происходить по нескольким причинам, помимо возраста эксплуатации:

несоответствие размера хвостовика цепи ширине канала;
если шаг звена не подходит параметрам установленной звездочки.

Кроме изменения параметров направляющего полотна, растянуться может и сама рабочая зона. Будучи основной частью инструмента, она отвечает непосредственно за качество среза.

Растянулась цепь

Вероятность, что рабочая зона может провиснуть, выше у новой конструкции или после длительной эксплуатации. Причинами растяжения могут быть:

выбор товара, изготовленного из некачественных материалов;
нарушение системы смазки полотна;
если не исправна звездочка или шина.

Долговечность металлической ленты зависит от стиля работы оператора. Если бытовой инструмент применять с большой нагрузкой, то срок эксплуатации сокращается.

Проблемы с ведущей звездой

Конструкция бензопилы такая, что двигатель должен передать энергию на ленту, где расположены зубья. Для этого предназначена деталь, имеющая форму звезды. Она принимает, сохраняет и передает тягу от двигателя непрерывно, нагревается во время работы. На срок эксплуатации ведущей звезды влияет шаг строя зубьев, под каким углом они располагаются и насколько правильно заточены.

Если вовремя не произвести натяжение цепи на бензопиле и не заменить деталь, то это чревато дорогостоящим ремонтом:

полотно начинает резать по кривой траектории;
повышается нагрузка на двигатель, что повышает риск его выхода из строя;
обрывается пружина сцепления;
деформируется поршень двигателя инструмента.

В инструкции к пиле указаны нормы, при которых эксплуатируется часть механизма. При отклонении более, чем на 0,5 мм нужно менять звездочку.

Как смазать шину бензопилы: рекомендации от специалистов Benzo-Zip

Знания о том, как смазать шину бензопилы правильно, помогут уберечь ее от раннего прихода в негодность.

Перед тем как смазать шину, с нее необходимо тщательно удалить всю накопившуюся при работе грязь.

Во время эксплуатации на шине часто образуются заусеницы. Они очень просто убираются при обработке напильником.

Когда все подготовительные к смазыванию работы закончены, возникает вопрос, чем удобнее всего выполнить эту процедуру.

Около звездочки имеется специальное небольшое отверстие. Когда прокручивается цепь, через него видно кольчатый подшипник, который крутит звездочку. Попадающее на шину масло, попадает и на звездочку. Чтобы она ходила дольше и не заклинивала, нужно максимально плотно приставить заполненный смазкой шприц к указанному отверстию, потихоньку нажать на его пружину и одновременно прокручивать звездочку.

Повторяйте действие до тех пор, пока смазка не покажется из такого же отверстия на противоположной стороне.

С таким несложным уходом шина для бензопилы способна прослужить до 40 % дольше!

Как менять шестерню электропилы?

https://youtube.com/watch?v=1r-yDdJgJ_U

Если вы решили самостоятельно выполнить замену шестеренки пластиковой для электропилы, ознакомьтесь с представленной ниже видеозаписью. Чтобы снять элемент, потребуется выполнить следующие, несложные, манипуляции:

Снимаем штопорное кольцо приводной звездочки, которая приводит цепь в движение. Для этого используем отвертку. Демонтируется звездочка, шайба и пружина.
Откручиваем все наружные шурупы, для того чтобы попасть внутрь корпуса.
Демонтируется упорная пластина.
Снимаем ручку, придерживая при этом кожух.
Откручиваем винты, расположенные возле тормозной крышки.
Открываем механическую часть корпуса, при этом нам уже видна ведущая шестерня электропилы.
После этого откручиваем винты, которые держат тормозной механизм, чтобы снять штифт.
Убираем якорь для электропилы и шестеренку, прижатую гайкой.
Ведущая шестерня электропилы вынимается достаточно легко, для этого достаточно просто потянуть на себя.

Пластиковая шестерня для электропилы может иметь счесанные зубья, из-за которых и происходят проскакивания механизма. Чтобы снять поврежденный механизм с вала, потребуется использовать ключи соответствующего размера. Снимается подшипник и поврежденная деталь. После этого новая шестерня на электропилу одевается на вал, при помощи вкручивающих движений. Если вам необходим новый якорь к электропиле ручной, пластиковые или металлические шестеренки, при их выборе обязательно учитывайте технические характеристики и особенности оборудования. Не забывайте, что не все шестерни для электропил и прочие составляющие являются универсальными.

Похожие публикации

Ремонт электропилы своими руками

Как любой инструмент, цепная пила подвержена износу

Для первичной диагностики мастеру следует обратить внимание на следующие сбои, возникающие в процессе работы с инструментом:

При невозможности включения инструмента следует проверить состояние кабеля и его соединений с корпусом

Затем стоит обратить внимание на стопор цепи, при необходимости изменив его положение. При снижении мощности инструмент следует осмотреть на износ щеток

При возникновении посторонних шумов и звуков нужно посмотреть, не забиты ли маслопроводящие каналы. При необходимости прочистить их и долить масло до необходимого уровня.

Самостоятельная замена пильной цепи

Компании, выпускающие электропилы, не запрещают производить замену цепи своими руками, напротив, зачастую комплектуют новые изделия инструкциями по ремонту и замене отдельных частей. Начать следует с покупки новой цепи. Проверяем цепь на соответствие, то есть изучаем ее характеристики: длину (зависит от шины), величину шага (относительно звездочек), толщину приводного звена.

Одна из распространенных конструкций бюджетных пил – с боковым натяжением. Чтобы сменить цепь, выполняем поочередно следующие действия:

отодвигаем защитный щиток, одновременно опуская тормоз;
отверткой поворачиваем контрольный натяжной винт, откручиваем гайку, тем самым ослабляем натяжение;
снимаем крышку;
отделяем шину с цепью от звездочки;
снимаем старую цепь с шины, на ее место устанавливаем новую;
производим действия в обратном порядке.

Подтягиваем цепь плавно, без рывков. Окончательно натягиваем ее после закрывания пластиковой крышки с помощью винта и гайки.

Существуют современные системы бесключевой натяжки цепей, но многие мастера предпочитают традиционную боковую натяжку, несколько проблематичную, но проверенную и надежную. Современные модели электропил имеют так называемые барашковые гайки для опреативного натяжения цепи

Благодаря этому элементу процесс замены происходит быстрее – а это важно при больших объемах работы. Опустив тормоз, откручиваем гайку и снимаем крышку

Слегка отодвинув шину назад, снимаем старую цепь, надеваем новую – сначала на звездочку, затем по всей длине. Затем устанавливаем звездочку на место, закручиваем гайку. Поворачиваем натяжное колесо в указанном на корпусе направлении и окончательно затягиваем «барашек».

Последний этап – проверка натяжения цепи. Она должна плотно прилегать к шине при отпущенном тормозе, но прокручиваться под ручным воздействием. Для более эффективной проверки рекомендуют прогнать пилу на малых оборотах.

Переделка электропилы

Над модификацией цепной пилы обычно задумываешься, когда чего-то не хватает. Например, фрезеровального аппарата. Для этого потребуется:

аппарат для сварки;
переходник к фрезам;
ролик стальной плоский;
редуктор.

Порядок действий такой. Приваривают в конце основания стрелы колесо, срезав стрелу так, чтобы колесо точно входило в контур среза для недопущения натяжения или ослабления цепи. К колесу крепят съемный переходник к фрезам.

Мы надеемся, что, ознакомившись с информацией, кратко представленной в нашей статье, вы сможете самостоятельно устранять возникшие мелкие неисправности и эксплуатировать данный инструмент как уверенный пользователь.

Виды насадок

Ваша пила по сей день пылиться без дела? Прочитав эту статью. Вы узнаете множество способов использовать ее не только по прямому назначению. Вашему вниманию предаставленно множество насадок на любые марки бензопил.

Насадка, которая служит для продольного распила древесины в горизонтальной плоскости, дает возможность нарезать бревна на равные части. Жесткость устройства обеспечивает рамной конструкцией.
Насадка на бензопилу для продольного распила древесины в вертикальной плоскости – это самая простая насадка-адаптер. Не всегда обеспечивает точность распила.

Бензорез

Бензорез – позволяет распиливать металлы и камень.
«Дебаркер» – служит для очистки бревен от наростов и коры (барабанный тип насадки) и для вырезки чашек, углублений и пазов (дисковый тип насадки).
«Лебедка» – насадка, которая поможет вытащить лодку, забуксовавший транспорт, перетащить строительные материалы. Имеет дополнительный блок, служащий для увеличения тяговой силы и смены траектории движения.
«Водяная помпа» – насадка, которая являет собой центробежный насос мощностью приблизительно пять литров в час. Используется для откачки воды из погребов, полива участка.
«Мотобур» – предназначен для сверления проруби при подледной рыбалке и создании ям в земле (глубина до 35 см).
Насадка лодочный мотор на бензопилу предназначена для лодок, которые имеют высоту транца не выше 38 сантиметров.
«Бензорез» – насадка, предназначенная для превращения в бензопилы в бензорез.
«Мини-пилорама» – насадка, предназначенная для различного вида распилов древесины. Также, как и насадка рубанок, незаменима для небольших лесозаготовительных производств. Также можно изготовить пилораму своими руками.

Какие бывают электропилы – типы и описание

В наши дни электропилы используются не только для работы в саду, но и в качестве помощников при выполнении различных бытовых, ремонтных и строительных задач. В зависимости от области применения и функций различают такие виды электрических пил:

цепные пилы – инструменты этого типа используются для дачи в целях ухода за деревьями и заготовки требуемого количества дров для отопления. Рабочим элементом таких пил служит пильная гарнитура, в состав которой входит шина и цепь. На рынке также представлены ленточные садовые электропилы, рабочим органом которых вместо цепи выступает стальная лента. При необходимости для работы с цепными и ленточными инструментами можно применять различные насадки для электропилы, которые позволят нарезать металл или пенобетон;

циркуляционные электропилы – среди их основных преимуществ выделяется максимальная точность распила. Благодаря этому циркуляционные пилы часто используются для дома в целях изготовления различных деревянных и металлических деталей. Инструменты этого типа можно применять для резки древесины, металла, поливинилхлорида и других материалов;
лобзиковые электропилы – инструменты этого типа предназначаются для точного фигурного распиливания ламината, древесины, ПВХ труб и металла. Среди особенностей таких электропил следует выделить высокие колебания режущей части. Благодаря этому при использовании электролобзиков может выполняться продольная и поперечная резка материалов;

сабельные электропилы – оборудование такого рода позволяют выполнить ремонт и резку в труднодоступных местах. Сабельные электрические пилы могут пилить не только древесину, но и металл или пенобетон;

электрические ножовки – оборудование этого рода по форме и функциям очень похоже на инструменты предыдущего типа. Разница между ними только в том, что ножовки более мощные и выносливые, что позволяет использовать их для резки более твердых материалов.

Каждый из перечисленных типов оборудования представлен на рынке моделями с разными характеристиками. Мощные инструменты подойдут для применения в промышленности и строительстве, а маленькие модели с более скромными показателями могут успешно применяться в быту.

Ремонт электропилы своими руками

Как любой инструмент, цепная пила подвержена износу

При невозможности включения инструмента следует проверить состояние кабеля и его соединений с корпусом.
Затем стоит обратить внимание на стопор цепи, при необходимости изменив его положение.
При снижении мощности инструмент следует осмотреть на износ щеток.
При возникновении посторонних шумов и звуков нужно посмотреть, не забиты ли маслопроводящие каналы. При необходимости прочистить их и долить масло до необходимого уровня.

Переделка электропилы

аппарат для сварки;
переходник к фрезам;
ролик стальной плоский;
редуктор.

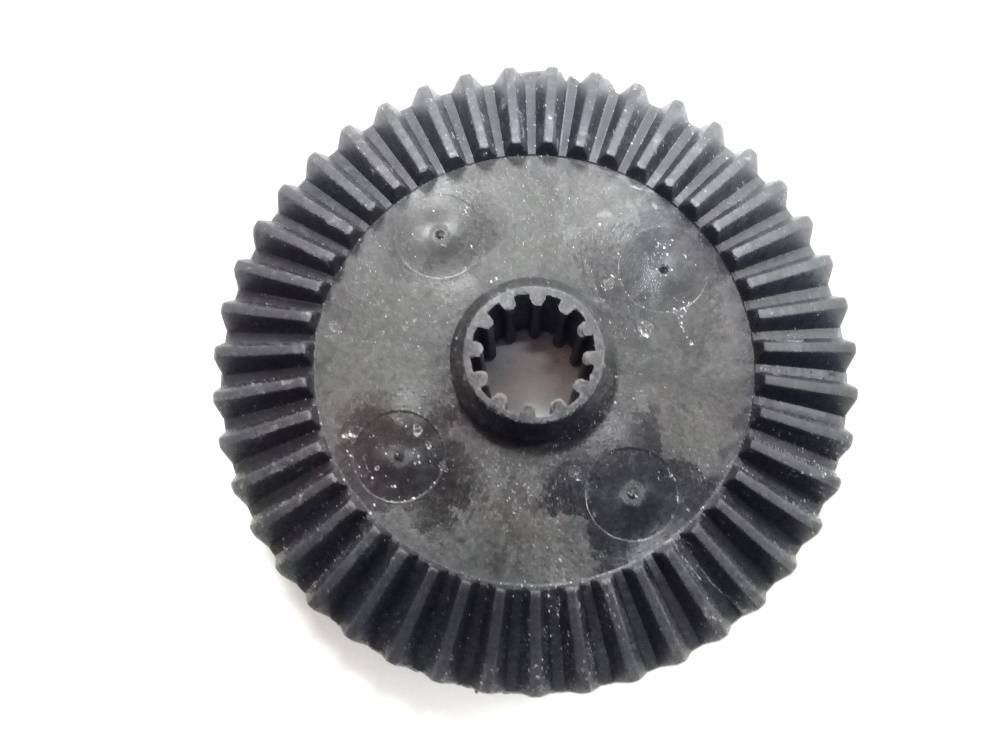

Шестерня для электропилы – где расположена деталь?

Базовая конструкция штатного привода электрического садового инструмента состоит из нескольких деталей, самая важная из которых – шестеренка для электропилы. Она расположена в средней части пилы, между встроенным силовым агрегатом и режущей гарнитурой. Благодаря этой компоновке вращательное усилие почти без потерь передается на пильную гарнитуру электропилы.

В зависимости от предназначения и бренда-производителя электропилы, в устройство садового инструмента может входить металлическая или пластиковая шестерня. Звезды первого типа гораздо надежнее, они хорошо противостоят перегреву, обмерзанию и трению. Пластиковые звездочки не выдерживают интенсивной эксплуатации и приходят в негодность в конце сезона.

Стальными или алюминиевыми деталями чаще всего комплектуются пилы Stihl, Husqvarna, Makita мощностью от 2,5 кВт. Пластиковыми звездочками оборудованы бытовые электропилы низкой мощности, преимущественно малоизвестных европейских и китайских брендов.

Признаки необходимости замены шестерни

Ведущая шестерня электропилы должна быть немедленно заменена при:

появлении посторонних звуков со стороны механизма привода и силового агрегата садового инструмента;
нарушении изначально ровной линии реза древесины;
появлении пауз во время вращения цепи;
образовании маслянистых пятен в нижней части корпуса электрической садовой пилы.

В каждом из этих случаев оператор должен заглушить мотор и дождаться его полного остывания. После этого нужно снять защитную крышку корпуса и разобрать приводной механизм инструмента. Затем необходимо снять шестерню и внимательно осмотреть ее зубья. Если зубцы детали повреждены, значит шестерню потребуется заменить, выбрав для этого абсолютно идентичную деталь из того же материала. При необходимости оператор также обязан очистить место под звездочкой от пыли, опилок и маслянистых отложений.
