Почему натягивается цепь при работе бензопилы

Как смазывается цепь бензопилы?

Во время эксплуатации садового инструмента смазка бензопилы распределяется не только на шину, но и на используемую для распила цепь. Как только смазка попадает на штатную шину, начинает двигаться используемый пильный элемент, изначально оборудованный отверстиями или небольшими малозаметными проточками. При нормальной работе садового инструмента с повышением оборотов его мотора система смазки увеличивает скорость движения масла по шине.

В фирменную комплектацию некоторых пил входят отдельные регулировочные механизмы, главная задача которых – дать операторам возможность настроить количество масла, требуемого для смазки гарнитуры. Эта функция позволяет сэкономить смазку, уменьшить проскальзывание пильного элемента и предотвратить преждевременный износ рабочих органов пилы.

Достаточно часто начинающие вальщики не знают, чем смазывать игольчатый подшипник бензопилы. Лучше всего для этой цели подходят масла, выпускаемые брендами Husqvarna и Stihl. Внести масло для смазки этого элемента довольно просто. Для этого изначально потребуется обыкновенный шприц, который поможет быстро залить средство, не пролив его, и не допустив попадания в него пыли.

Почему с бензопилы или электропилы слетает цепь?

Владельцы цепных пил время от времени сталкиваются с общей проблемой — с бензопилы или электропилы начинает слетать цепь. Почему так происходит, мы разберем далее в данном обзоре.

Основных причин того, что цепь слетает, всего три:

• растягивание;
• проблемы с шиной;
• проблемы со звездочкой.

Рассмотрим, почему происходит та или иная проблема:

Если растягивается цепь, начинает провисать, соскальзывать с шины

Причина, вероятнее всего, в износе самой комплектующей. Цепь обладает конечным сроком службы и является наиболее быстро изнашиваемым рабочим элементом бензопилы или электропилы. Металл деформируется вследствие нагрузок, поэтому не только затупляется, но и становится примерно на 1 см. длиннее, чем на новом инструменте. Самый простой способ — это поменять комплектующую, то есть купить и установить новую цепь.

О том, как выполняется подтяжка и можно ли вообще подтягивать цепь в домашних условиях, читайте далее в обзоре.

Если появились проблемы с шиной, то кроются они в месте её крепления.

Эта причина довольно распространена: в пазу, расположенном между внешней пластиной, установленной на цепной гарнитуре, и внутренней пластиной, расположенной на корпусе бензо или электропилы. Обычно кожух крепится болтом. Это крепление называется двигательным узлом. Крепление шины, как и ведущая звездочка, закрыто защитными крышками. Когда болты креплений ослабевают, увеличивается степень вибрации шины, она начинает двигаться.

В том случае, если с шиной всё в порядке, натяжка в норме, как и работа самого инструмента. Если растяжение цепи связано именно с разболтанностью шины, закрепите шину и проверьте, как работает бензопила.

Видео — как измеряется длина шины бензопилы:

Проблема со звездочкой.

Если ведущая звездочка некачественно закреплена, цепь бензопилы также будет нуждаться в натяжке, поскольку провисания не избежать. Закрепите звездочку шины, сняв защитную крышку двигателя, свечи и вытянут воздушный фильтр. На место свечи зажигания устанавливается стопор, основная задача которого — фиксация поршня. Далее можно специальным ключом либо универсальным ключом для болгарки прокрутить диск сцепления в направлении вращения часовой стрелки.

Добейтесь, чтобы поршень стал в крайнее положение — если вы посмотрите в отверстие для вкручивания свечи, поршень должен быть снизу.

После фиксации поршня можно приступить к зажиму ведущей звездочки. Далее все элементы собираются в обратном порядке.

Выбор цепи

Эффективность работы бензопилы Хускварна и ее срок службы зависят не только от умения натягивать звенья, но также от того, подходит ли она для определенной марки устройства. Различается эта деталь по нескольким критериям:

• шагу;
• толщине;
• глубине пропила;
• длине цепи и количеству ее зубьев.

Значение шага является для цепи главным параметром, на основании которого выбирается эта деталь. Его значение определяется промежутком между хвостиками. Распространенные варианты: 0,325, 0,375, 0,404 дюйма. Выяснить, какой тип нужен конкретной пиле, можно благодаря прочтению инструкции. Чем меньше шаг, тем меньшая мощность должна быть у механизма, на который следует ее натягивать.

Обозначение цифры 0,375 встречается редко, так как маркировка для удобства покупателей заменена значением 3/8, ведь 75 и 25 легко спутать, если покупка осуществляется непрофессионалом. Мощность бензопилы Гудлак, например, должна равняться 4 л.с. Иначе инструмент может испортиться.

Звенья с шагом 0,404 можно натягивать только на профессиональные механизмы, обладающие мощностью более 5 л.с.

Итак, основные маркировки:

Классификация цепей по толщине

Паз на пильной шине на разных агрегатах имеет свою толщину, поэтому для большей эффективности работы лучше выбирать оптимальную. Минимальный параметр равен 1,1 мм. Такую деталь можно установить только на бытовые механизмы с маленькой мощностью. Цепь с шириной звена 1,3 мм более популярна. Применяется как на дешевых, так и на полупрофессиональных бензопилах Гудлак.

Читать также: Печь на отработанном масле из газового баллона

Остальные типы используются на мощных инструментах: 1,5, 1,6 и 2 мм. Последние 2 из перечисленных только для профессиональных механизмов Урал. Но прежде чем выбирать деталь по толщине, нужно узнать, какую из них вообще можно установить на пильную шину конкретного инструмента.

Чем смазать цепь?

• 1,1 – самые простые пилы;
• 1,3 и 1,5 – полупрофессиональные;
• 1,6 и 2 мм – самые мощные.

Правильный уход за цепью и своевременное натяжение служит залогом долговечности. При должном внимании к бензопиле Урал или другой марки и самому работнику легче справляться с хорошо настроенным инструментом. Представленное видео помогает понять принцип обращения с механизмом.

После того, как вы какое-то время поработали бензопилой, наступит момент, когда натяжка цепи ослабнет. Это происходит из-за ее растягивания и нагрева. Многие не знают, как натянуть цепь на бензопиле, поэтому начинают искать ответ в инструкции либо в Интернете. Что же, в этой статье вы узнаете, как это делается правильно. Натяжка осуществляется примерно одинаково для любых бензопил: хоть Stihl, хоть Husqvarna, хоть Champion, хоть еще какая-либо другая.

Алгоритм натяжки цепи на бензопиле

1. Бензопилу размещают в удобном положении на столе или верстаке.
2. Отпускают затяжку шины, но не слишком сильно, чтобы она не болталась. Напротив, при недостаточном отпуске шина остаётся зажатой, а это может привести к срыву регулировочного винта или механизма.
3. Нижний провис цепи хорошо видно. При повороте регулировочного винта (или колеса у бесключевых систем) провис подтягивается.
4. Проверяется сила натяжки. Правильность определяют вручную. Примерно в середине шины пальцами с небольшим усилием оттягивают цепь. Она должна выходить из паза на 3-5 мм. Направляющие сегменты цепи, скользящие внутри паза шины при работе, ни в коем случае не должны выходить до конца. Их нижняя часть должна оставаться в направляющем пазе.
5. Гайка или барашек крепления затягивается.
6. Проверяется легкость хода цепи по пазу. Она должна ходить, как вперед, так и назад. Если с небольшим усилием — это допустимо. В работе натяжка быстро ослабнет.
7. Если цепь не движется от руки, операцию повторяют. Гайку крепления отпускают и натяжку ослабляют.

Наглядный пример того, как происходит натяжка цепи на бензопиле, представлен в следующем видео:

Как правильно натянуть цепь

Цепь можно поменять в домашних условиях, как у бытовой, так и у профессиональной модели. Чтобы правильно установить цепь, необходимо работать с остывшим инструментом, так как тепловое расширение металла сыграет не в пользу мастера.

Сначала включается блокировка от автозапуска. После пазы и все части, соприкасающиеся с цепью, тщательно вычищаются. Перед натяжением необходимо удостовериться, что его механизм имеет достаточный запас свободного хода.

Регулировка проводится с помощью специального инструмента по инструкции, так как каждая модель пилы и цепи имеет свои особенности.

Советы эксперта

Новые цепи в первые часы работы растягиваются больше старых. Поэтому натяжку нужно проверять уже через первые 12-20 мин. работы.

Перетяжка чревата лишней нагрузкой на двигатель с потерей мощности и ускоренным износом режущей гарнитуры и деталей бензопилы, в первую очередь звездочки привода и сцепления.

После износа 6-8 цепей и 2 шин нужно оценить состояние ведущей звездочки. На разных моделях они изнашиваются после разных сроков службы. Стёртые зубья звездочки имеют нестандартный размер. Даже если цепь не буксует по ним, срок её службы сокращается.

После каждой корректировки натяжки рекомендуется смазывать ведомую звездочку в конце шины. Для этого около неё есть специальные отверстия. Масло от насоса туда попадает по остаточному принципу, а иногда не попадает совсем. Поэтому вместе с ключом и отверткой для натяжки нужно иметь под рукой масленку. Для смазки достаточно 3-4 капель.

Недостаточная смазка ускоряет износ режущей гарнитуры и растяжку цепи. Плановый расход масла у разных бензопил отличается. У некоторых моделей 1 бачок масла расходуется почти одновременно с 1 бачком бензина. У других 1 бачок масла хватает на 2 заправки бензином. Признак хорошей смазки — масляный блеск цепи и её мягкий ход по пазу.

Как правильно одеть цепь на бензопилу?

В большинстве моделей бензопил цепь просто одеть на шину при помощи откручивания головного винта, потом звенья необходимо расположить на ведущей звездочке. До работы следует оглядеть общее состояние всех режущих поверхностей и направляющего паза и установочного колеса. Часто в нем накапливается грязюка и маленькая стружка, которая потом приведет к плановому ремонту, ухудшению скольжения. Пошаговый метод работы:

• Высвободить винты, фиксирующие защитную крышку звездочки, обычно она закручивается при помощи барашковой гайки.
• Повернуть натяжную звездочку на право до упора.
• Наложить звенья на гарнитуру, начиная с верхушки. Допиться, чтоб они попали в надлежащие пазы.
• Закрепить назад крепление цепной звездочки, затянуть гайку. Направляющие должны попасть в особый желоб.
• Отпустить цепной тормоз, оттянуть цепь по косильной лески движения для проверки натяжения. По мере надобности подкрутить рычаг натяжителя. Набросок 4 – Установка цепи на бензопилу

Установочное колесо должно свободно прокручиваться после установки цепи бензопилы. В конце работы непременно смазать все передвигающиеся элементы инструмента, чтоб избежать резвого износа.

Инструменты необходимые для проведения работ

Приступая к клепке, первым делом необходимо убрать с цепи звено, для этого потребуется расклепать заклепки. Для расклепывания понадобится наковальня, молоток, тонкий бородок, тиски, болгарка со шлифовальным кругом или наждак. Эти инструменты не позволяют качественно провести работу, но зато они найдутся у каждого. Более культурный и бережный способ, снять заклепки при помощи специального пробойника.

Конструкций пробойников несколько, расскажем о самой популярной.

Пробойник для заклепок

Пробойник – станок, который применяется для снятия заклепок.

Он механический, работает по принципу пресса. В комплекте имеется специальная наковальня, в которой выбраны пазы для установки гарнитуры с различным шагом. Также имеются сменные наконечники, которыми и происходит выдавливание клепки.

Важно: размер заклепок в разных типах цепей отличается, поэтому при покупке пробойного станка убедитесь, что в комплекте имеется несколько наконечников, которые используются для разных типов гарнитуры. Предлагаем посмотреть видео, в котором показано, как расклепать пильную цепь при помощи механического пробойника

Предлагаем посмотреть видео, в котором показано, как расклепать пильную цепь при помощи механического пробойника.

После того как цепь расклепана, необходимо снять старое звено, установить новое и заклепать. Для этого применяется станок заклепочно-обкатный. Он электрический, поэтому стоит гораздо дороже пробойного станка.

Заклепочно-обкатный станок

На станке установлен редукторный двигатель с высоким крутящим моментом.

Применяется для заклепки и прокатки гарнитуры с шагом от 1/4″ до 0,404″. Глубина пропила цепей, которые можно заклепать при помощи этого станка от 1,1 мм, до 2 мм (0,043″ — 0,080″). Вместе со станком поставляются специальные вращающиеся вставки и наковальни для разных типов. Вставки и наковальни промаркированы. Маркировка «А» означает, что вставки предназначены для гарнитуры с шагом 3/8″ и 0,404″. «В» — для 1/4″ и 0,325″.

Станок работает следующим образом. Пильная цепь с новым звеном и заклепками устанавливается в направляющие вставки. Ремонтное звено с установленными в неё заклепками прижимается рабочим валиком к наковальне, после этого включается двигатель и валик начинает вращаться, постепенно раздавливая заклепку, в этот момент, оператор станка немного увеличивает усилие прижима валика, закручивая регулировочный винт. Для наглядности, предлагаем посмотреть видео о работе заклепочно-прокатного станка.

Использовать такой станок для того чтобы клепать дома, не выгодно, т. к. он дорогой. Если необходимо переклепывать не регулярно, то можно обойтись и без него. Рассмотрим, как укоротить цепь бензопилы своими руками без использования дорогостоящих станков. Начинать нужно с расклепывания и снятия звена.

Преимущества станка в том, что заклепанные с его помощью клепки практически не отличаются по качеству от тех, которые клепали в заводских условиях.

Почему растягивается

Владельцы пил часто задают вопрос: «почему растягивается цепь на бензопиле?» Постараемся ответить на него. Пильная гарнитура может растягиваться по нескольким причинам.

1. Неисправен масляный насос или он неправильно настроен. Ограниченная подача масла или его отсутствие приводит к чрезмерному нагреву при работе. Горячая цепь вытягивается в несколько раз быстрее.
2. Работа в неблагоприятных условиях. Пыль, грязь, земля попадают на гарнитуру при работе. Частички грязи действуют как абразивный материал и постепенно протирают места соединения звеньев, в результате чего она вытягивается.
3. Использование некачественной смазки цепи. Часто для смазки цепи применяется не рекомендованное производителем масло, а отработанное масло из двигателя автомобиля. В «отработке» присутствуют частички металла, которые тоже могут давать эффект абразивного материала.
4. Цепь новая. Производители бензопил специально делают на пиле регулировочные винты, т. к. процесс растяжения неизбежен.
5. Естественное растяжение, как следствие продолжительной работы.

Растяжение неизбежно, вопрос в том насколько быстро это произойдет. Можно продлить срок службы, используя качественные масла для смазки, проводя своевременную диагностику масляного насоса и делая перерывы в работе.

Такие меры способны значительно снизить вероятность растяжения, но не исключить его полностью.

Цепь не режет

Снижение производительности бензопилы обусловлено тупостью цепных зубов. Это самая распространенная проблема, поскольку заточку нужно делать регулярно. Как это сделать с помощью машины, файла или шлифовальной машины, читайте в соответствующей статье.

Глохнет на максимальных оборотах и работает только на подсосе

Засорен воздушный или топливный фильтр. Пломбы нужно очистить и проверить.
Вентилятор смерти, и поэтому топливо не течет, а насос бензина на бензопилу не работает

Возьмите иглу и осторожно очистите дихальник.
Неисправность топливного насоса. Выньте насос и проверьте, из него вытекает газ

Если сочится замените прокладку или сам насос.

Стреляет в глушитель:

Обогащенная воздушно-топливная смесь. Почему бензопила побеги? В смеси слишком много бензина и слишком мало воздуха, поэтому смесь не выгорает полностью в камере и частично выгорает в глушителе. Месторождения выхлопных газов очевидный признак этого. Нужно очистки воздушного фильтра или регулировки карбюратора.

Стреляет в карбюратор:

• Зажигания слишком поздно воздушно-топливная смесь не успевает сгореть в баллоне, поэтому получается звук, похожий на небольшой взрыв.
• Постная воздушно-топливная смесь. Слишком мало бензина попадает в смесь требует регулирования бензопилы, а точнее струй, чтобы увеличить подачу топлива. Почему бензопила тянет сама по той же причине.

Бензопила «Партнер» 352

Высокомощный бензиновый инструмент, конструктивные особенности которой рассчитаны на сильные и продолжительные нагрузки.

Преимущества:

• уверенный мотресурс, подкрепленный достаточно мощными цилиндропоршневыми;
• предварительное очищение воздуха по технологии «CCS»;
• проверенная антивибрационная оснастка, основу которой ссоставляют стальные пружины;
• топливоподкачивающий насос для упрощенного запуска;
• двойной принцип активации тормоза цепи;
• удобные ручки;
• режущая гарнитура исключительно высокого качества;
• модернизированный конструктив бака для бензина.

Кроме того, это один из тех вариантов, которые подкупают своей практичностью не только в работе, но и в уходе. Любая из пользовательских манипуляций, включая регулировку карбюратора, не требуют особых знаний и много свободного времени.

Причины — почему на бензопиле ослабевает цепь

Часто новички интересуются, почему же на бензопилах периодически происходит ослабевание натяжения цепи? Всему имеются свои объяснения, и поэтому, чтобы понять, как часто нужно осуществлять регулировку натяжения гарнитуры, разберемся в этом вопросе более детально.

Причины ослабевания натяжения цепи на бензопилах следующие:

1. При работе инструментом колоссальные температурные нагрузки испытывает не только двигатель, но и режущая гарнитура. Воздействие высоких температур приводит к расширению металла, и как следствие, его удлинению. Повторение процесса колебания температур способствует тому, что цепь постепенно удлиняется по причине расширения металла.
2. Звенья цепи соединяются между собой при помощи втулок. Расточка отверстий для втулок на каждом звене имеет увеличенный диаметр, за счет чего обеспечивается люфт, и возможность складывания цепи в эллипс. При перемещении гарнитуры происходит ее увеличение длины за счет увеличенного диаметра отверстий для втулок. При эксплуатации инструмент диаметр отверстий для втулок постепенно увеличивается, что способствует удлинению гарнитуры.
3. Растяжение цепи происходит не только по причине ее естественного износа, но еще и при стачивании кромок ведущей и ведомых звездочек, а также паза шины. Слизывание верхней кромки шины способствует тому, что на бензопиле уменьшается натяжение цепи.

Как видно, причин того, почему на бензопилах снижается натяжение цепи более чем достаточно. Работать инструментом со слабо натянутой или перетянутой цепью категорически противопоказано. Для достижения эффективности работы инструментом, необходимо предварительно провести его обслуживание.

Интересно знать! При обкатке нового инструмента или при установке новой цепи на бензопилу, важно понимать, что проверку степени натяжения необходимо проверять каждые 30 минут работы. Ведь в процессе притирки новой гарнитуры наблюдается ее ускоренный износ.. Подытоживая выше сказанное, надо отметить, что определенного интервала проверки качества натяжения цепи, не существует

Каждый мастер самостоятельно должен понимать, когда гарнитура нуждается в настройке. Пиление древесины притупленной гарнитурой способствует скорейшему ее растяжению, поэтому здесь нельзя ограничиваться определенными сроками. Лучше лишний раз перепроверить готовность инструмента к работе, чем попасть в больницу с серьезными травмами

Подытоживая выше сказанное, надо отметить, что определенного интервала проверки качества натяжения цепи, не существует. Каждый мастер самостоятельно должен понимать, когда гарнитура нуждается в настройке. Пиление древесины притупленной гарнитурой способствует скорейшему ее растяжению, поэтому здесь нельзя ограничиваться определенными сроками. Лучше лишний раз перепроверить готовность инструмента к работе, чем попасть в больницу с серьезными травмами.

Как заклепать

Для соединения понадобится ремонтная звенка. Запасные звенья можно найти в любом магазине занимающемся продажей бензопил и расходных материалов для них. Покупая запасные звенья нужно обязательно учитывать тип цепи, шаг и профиль. Звенья с разных типов гарнитуры не взаимозаменяемые. Использовать донорское звено со старой, не рекомендуется. Заклепки на нем уже сточенные и для нормального соединения придется подтачивать верхнюю пластину.

Звенка с заклепками устанавливается на цепь и укладывается на наковальню открытой стороной вверх. После этого на заклепки надевается верхняя пластина и слегка обстукивается молотком, для того что бы она села максимально плотно. После этого можно приступать к расплющиванию заклепок. Для этого используется наковальня, бородок и молоток.

Гарнитура укладывается на наковальню, бородок наставляется на заклепку и делается резкий удар молотком. Аналогично заклепывается вторая клепка. В результате, в выступающей части заклепки, должно получиться утолщение, которое будет надежно удерживать верхнюю пластинку звена, не давая её рассоединится.

На последнем этапе необходимо проверить, что звено цепи движется, и его не зажало при клепке.

Важно: если работа проведена не правильно и ремонтное звено не ходит, то устанавливать такую цепь на бензопилу нельзя. Рассмотрим, что может случиться, если склепать не правильно

Рассмотрим, что может случиться, если склепать не правильно.

Когда нужно укоротить или растянуть цепь

Что делать, когда цепь требует укорочения или растягивания, когда необходимо добавить или удалить звенья?

Для начала давайте разберемся, в каких случаях нужно укорачивать цепь, то есть, удалять из нее звенья.

Укорачивание цепи производится:

• если для её натяжки уже недостаточно поворотов регулировочного винта;
• если была установлена шина меньшей длины, чем стандартная.

Соответственно, сделать цепь более длинной можно в том случае, если:

• на пиле будет установлена более длинная шина;
• некоторые звенья изношены настолько, что их нужно полностью снять, а значит цепь станет короче и ее нужно удлинять до прежнего размера.

Как правило, снимают одно или два звена. Чтобы уменьшить или увеличить размер цепи, вам потребуются такие инструменты:

• станок для снятия заклепок — пробойник (механическое устройство, работает по принципу пресса, оснащается наконечниками для выдавливания клепки и сменными пазами под разный шаг цепи);
• станок для заклепки и прокатки (предназначен для цепей с шагом от 1/4″ до 0,404″).

Видео о принципе работы расклепочного станка Орегон:

Видео о работе заклепочного станке Орегон

Как провести диагностику неисправностей и сделать ремонт бензопилы своими руками

Бензопила на даче, в частном доме не редкость. Она может быть любительской, полупрофессиональной и профессиональной. Выбор зависит от частоты и сложности деятельности. Это значительно упрощает работу по заготовке дров, помогает быстро поставить сруб. В случае поломки в большинстве случаев можно отремонтировать бензопилу своими руками. Поломка оборудования может быть связана с проблемами в режиме холостого хода, механизм не запустится и не запустится.

Принцип ремонта всех бензопил примерно одинаков. Обязательно прочитайте инструкцию перед работой. Для этого типа оборудования очень трудно не сам ремонт, а поиск источника поломки.

Натяжение цепи: когда необходимо и как это делается

Отсутствие провисания — признак правильной натяжки цепи.

Для проверки степени натяжения цепи требуется потянуть цепь по направлению вверх, взяв ее за один из зубьев в верхней части, расположенной над направляющей шиной. Если натяжение цепи нормальное, то одна треть хвоста зуба будет находиться в пазу направляющей шины бензопилы.

Увеличение этого показателя сигнализирует о том, что пильная цепь натянута слишком сильно, а уменьшение сигнализирует о наличии слишком слабого натяжения. Одним из важнейших показателей натяжения цепи является ее свободное перемещение по направляющей шине. Для этой цели требуется цепь провернуть по направляющей — она должна перемещаться под легким воздействием.

После этого следует, используя защитные перчатки, провернуть цепь в направлении движения. В случае слишком сильного ослабления цепи на тыльной стороне шины наблюдается большое провисание. Именно этот признак свидетельствует о необходимости проведения натяжения цепи.

После выявления провисания требуется отпустить гайки или винты, которыми в зависимости от конструкции агрегата фиксируется направляющая шина. Затем при помощи использования регулировочного винта осуществляется перемещение шины вперед, выбирая степень натяжения. В процессе натяжения рекомендуется время от времени проворачивать пильный элемент для того, чтобы выбрать оптимальный шарнирный люфт и контролировать плавность его хода по направляющей шине. После регулировки нужно затянуть все фиксирующие элементы и восстановить работоспособность агрегата.

После правильно выполненной регулировки движение должно быть равномерным и без закусов, в процессе движения рабочего элемента по направляющей должна сохраняться небольшая инерция. При слишком сильном натяжении движение затруднено, а при прекращении воздействия рабочий инструмент мгновенно останавливается. Перетяжка является значительно более вредной, нежели недотяжка. В случае если проводится установка новой цепи, натяжение должно быть минимальным, так как перетяжка рабочего элемента способно привести к выходу из строя направляющей бензопилы.

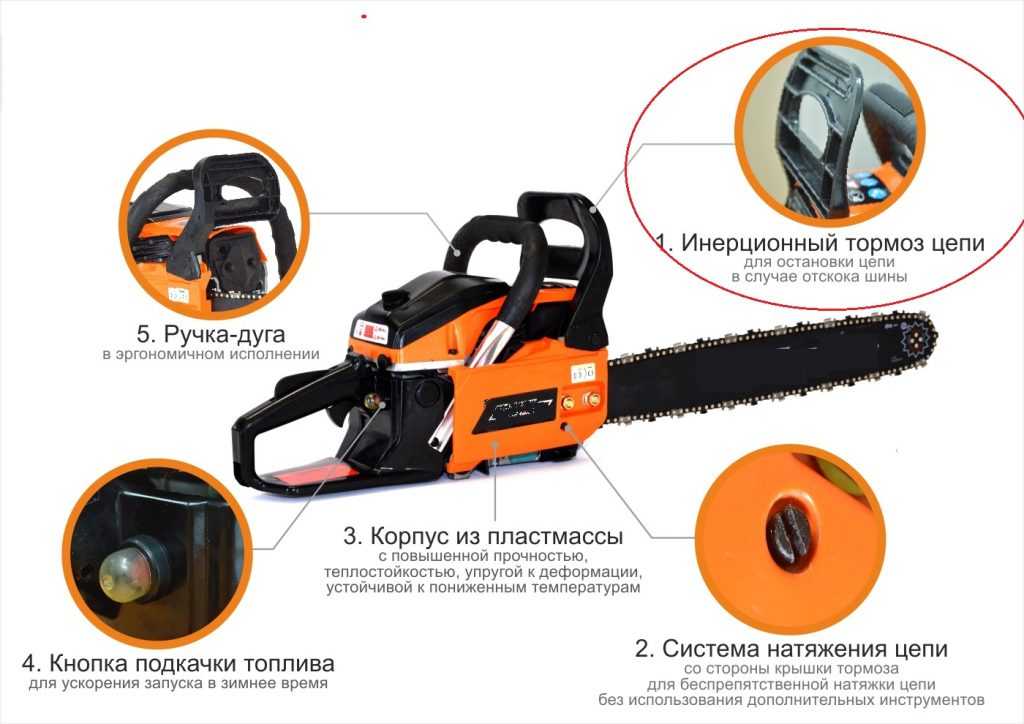

Устройство рабочего элемента бензопилы, его направляющей, тормоза и механизма натяжения

Цепь дежурит режущие и приводные звенья.

Рабочий элемент пилы состоит из трех типов элементов:

• Режущие звена
• Ведущие звена
• Соединительные элементы.

Все элементы собраны заклепками. Самыми сложными конструктивными элементами являются режущие звенья. Этот тип структурного элемента может быть двух типов: правый и левый. Эти элементы позволяют распиливать древесину.

Шина важнейший конструктивный элемент устройства, который служит для наведения пильной цепи. Шина изготавливается из износостойкой стали, имеет высокую эластичность. На периферии шина имеет специальный направляющий паз. Масло протекает через паз для обеспечения смазки. Особенностью инструмента является наличие открытого режущего корпуса, опасного для человека. Для обеспечения безопасной работы используется специальный прибор, который называется тормозом. Устройство включается нажатием защитного щита.

Когда тормоз введено, тормозная полоса затягивается на барабане сцепления и останавливается. В результате этих действий режущее тело останавливается.

Система натяжения резака включает винт, передвигается. Когда винт вращается, штифт перемещается по канавке в корпусе пилы, из-за чего штанга движется. Движение штанги накладывает напряжение на фрезу. Для удобства работы натяжной винт на некоторых моделях устройства располагается сбоку, вне крышкой защитного кожуха, закрывающего приводную звездочку устройства. Каждая новая установка цепи требует регулировки натяжения лезвия.

Причины ослабевания цепи на бензопиле

Бензопила состоит из шины, ведущей рабочее полотно, и непосредственно цепи. Каждая из частей может выходить из строя, влиять на работу механизма.

Причин необходимости натяжения цепи на бензопиле несколько. Даже при натянутом ролике уже распилив несколько бревен можно столкнуться с провисанием элемента. Основными причинами появления неисправности являются:

• ослабление шины;
• растяжение полотна;
• выход из строя ведущей звезды.

Растяжение звеньев происходит постоянно, что обусловлено особенностью конструкции. Чтобы выполнять свою задачу, осуществлять движение по заданной траектории и разрезать древесину, она состоит из множества остро заточенных под определенным углом звеньев. При помощи втулок они соединяются друг с другом. Между ними есть люфт, зазоры.

Под действием повышения температуры металла во время работы этот люфт увеличивается, сталь расширяется и удлиняется, деформируется рабочее полотно.

Потенциальные проблемы одних частей конструкции вызывают нарушение других, так как объединены в систему

Поэтому важно своевременно обратить внимание на нарушение работы пилы на начальном этапе, заменить поломанную деталь или отрегулировать ее

Возможными причинами растяжения основной части бензопилы может быть работа в неблагоприятных условиях (попадание грязи, пыли), неправильная работа масляного насоса (отсутствует смазка звеньев), использование материала низкого качества.

Ослабла шина

Шина – направляющая цепь на электрической пиле. Она изготовлена из нержавеющей стали, от технологических характеристик которой зависит долговечность изделия. При изнашивании деталь подлежит замене и не ремонтируется. Если шина ослабла, то часто это связано с перегревом полотна, что может происходить по нескольким причинам, помимо возраста эксплуатации:

• несоответствие размера хвостовика цепи ширине канала;
• если шаг звена не подходит параметрам установленной звездочки.

Кроме изменения параметров направляющего полотна, растянуться может и сама рабочая зона. Будучи основной частью инструмента, она отвечает непосредственно за качество среза.

Растянулась цепь

Вероятность, что рабочая зона может провиснуть, выше у новой конструкции или после длительной эксплуатации. Причинами растяжения могут быть:

• выбор товара, изготовленного из некачественных материалов;
• нарушение системы смазки полотна;
• если не исправна звездочка или шина.

Долговечность металлической ленты зависит от стиля работы оператора. Если бытовой инструмент применять с большой нагрузкой, то срок эксплуатации сокращается.

Проблемы с ведущей звездой

Конструкция бензопилы такая, что двигатель должен передать энергию на ленту, где расположены зубья. Для этого предназначена деталь, имеющая форму звезды. Она принимает, сохраняет и передает тягу от двигателя непрерывно, нагревается во время работы.  На срок эксплуатации ведущей звезды влияет шаг строя зубьев, под каким углом они располагаются и насколько правильно заточены.

Если вовремя не произвести натяжение цепи на бензопиле и не заменить деталь, то это чревато дорогостоящим ремонтом:

• полотно начинает резать по кривой траектории;
• повышается нагрузка на двигатель, что повышает риск его выхода из строя;
• обрывается пружина сцепления;
• деформируется поршень двигателя инструмента.

В инструкции к пиле указаны нормы, при которых эксплуатируется часть механизма. При отклонении более, чем на 0,5 мм нужно менять звездочку.

Заточка цепи бензопилы

Это, пожалуй, самая сложная задача при обслуживании пильных цепей. Для выполнения заточки понадобятся:

• напильники (круглый и плоский);
• оправка;
• калибр.

Заточка цепи производится непосредственно на пильной шине. Для этого с учётом угла заточки фаски (10-30о) на режущую кромку зуба выставляется оправка. Главное при выполнении процедуры соблюдать этот угол. Сам напильник при этом должен устанавливаться перпендикулярно шине так, чтобы соблюдался небольшой выступ над зубом. Заточка выполняется строго поступательными движениями. При завершении работы с одним резцом, цепь прокручивается так, чтобы обеспечить достаточное пространство для работы со следующим.

После обработки резцов можно приступать к правке ограничителей. Если они выступают, цепь будет «гладить» материал, ну а при слишком заглубленном положении пила будет застревать в нём. Правка ограничителей выполняется с помощью калибра, который устанавливается на режущую кромку. Его торцевая планка с прорезью должна находиться на уровне ограничителя, в противном случае последний подтачивается.

Для заточки пильных цепей не всегда удобно использовать наборы, поставляемые в комплекте с инструментом или же подручные средства. Если резцы основательно затуплены, резонно использовать специальный станок – он может быть как ручным, так и электрическим.

Обслуживание пильной цепи – одна из важнейших задач, стоящих перед оператором инструмента. От того, насколько качественно установлена и заточена гарнитура, напрямую зависит эффективность и безопасность работы. Добиться существенного увеличения срока службы инструмента можно следуя рекомендованным производителями бензопил алгоритмам натяжки и заточки цепи, а также поддерживая тормозную и смазочную системы в исправном состоянии.
