Изготовление самодельного пневмодомкрата
Трубу, подающую воздух подъёмнику, применили от старой системы центрального отопления (уже согнутой) диаметром 1/2 дюйма.
Колеса, клапаны, редукторы, соединения ищите по магазинам или по закромам.
Подача воздуха снизу — напорный шланг, но можно сделать это жестко с помощью тонкой трубки, в общем всё должно удобно подходить под машину.
Вся конструкция после складывания, то есть выпуска воздуха и блокировки, находится на расстоянии 12 см от земли до верхней плоскости.
В середине домкрата был использован стержень 10 мм, согнутый по кругу и приваренный.
Эти типы подъемников используются для быстрого ремонта, обычно замена колес — для более продолжительного и стабильного технического обслуживания автомобиля необходимо использовать жесткие, механически заблокированные домкраты — даже в заводской гидравлической «лягушке» поршневой герметик может вытечь.
Что касается возможности выскакивания шланга, этот вопрос может быть решен с помощью дроссельного клапана, соединенного стальной трубой с прокладкой, что, в свою очередь, исключает возможность разрыва шланга о землю. Также возможна установка предохранительного клапана от слишком высокого давления, хотя это кажется уже ненужным.
Пневмодомкрат своими руками чертежи
Перед тем как взяться за работу и сделать пневматический домкрат своими руками, следует знать побольше о таком вспомогательном инструменте.
Чертеж самодельного пневматического домкрата.
Надувной домкрат — самый элементарный вариант из всех аналогов. Удобство такого инструмента в том, что он неприхотлив в использовании, ему необязательна ровная площадка.
Имея такой домкрат в багажнике и попав в болотистую рыхлую местность, можно не бояться его использовать. К тому же при помощи него можно не только осуществить замену проблемного колеса, но и выбраться из грязи.
Работая с ним, особых физических усилий прилагать не требуется, поэтому его даже применяют в проведении такелажных работ.
Принцип работы пневматического подъемника
Схема пневматического цилиндра.
Основным рабочим элементом данного домкрата является прорезиненная подушка. Ее делают из специального прочного материала, чтобы агрегат мог выдерживать нагрузки в пределах 4-5 т.
Чтобы привести в действие такой инструмент, его подкладывают под днище машины и подключают к насосу или другому источнику воздуха, например, компрессору или баллону со сжатым газом.
Есть модели, которые пользуются особой популярностью, так как их работа может осуществляться, стоит лишь подключить такой домкрат к выхлопным газам автомобиля. Для них нет необходимости обзаводиться дополнительным оборудованием.
Такие конструкции получили название воздушных домкратов или пневмодократов.
Для такого устройства хватает шланга, которым соединяют выхлопную трубу и сам домкрат, а после этого включают мотор. Достаточно буквально 2 минут, чтобы инструмент сделал свое дело. В данном варианте устройства нет сложных механизмов, которые осуществляют работу за счет пневматики.
Технические характеристики пневматических домкратов
Есть три основных момента, по которым оценивается такое приспособление:
Грузоподъемность. Чтобы инструмент был безопасен в эксплуатации, этот показатель должен превышать массу самого автомобиля. Если машина легковая, то грузоподъемность должна быть 1,5-2 т, а если авто по типу «Газели» — 2,5-3 т.
Высота подхвата
На этот параметр стоит обращать особое внимание, если машина имеет маленький дорожный просвет. Следует интересоваться этим моментом и в случае частого застревания автомобиля в грязи
Лучше всего, если эта характеристика будет в пределах до 10 см.
Высота подъема. У пневматических моделей данный показатель не превышает 50 см. Но на самом деле этого хватает, чтобы справиться с заменой колес. Если же использовать домкрат, которым выполняют такелажные работы, а он, в свою очередь, подключается к компрессорам, то эта характеристика будет больше — до 70 см.
В любом случае, подбирая домкрат, следует ориентироваться на личный автомобиль и условия, в которых он чаще всего находится.
Как сделать домкрат своими руками
Для самодельного домкрата понадобятся следующие элементы:
- старая подушка от грузовика;
- болт соответствующего диаметра;
- шарик, который может свободно располагаться в болте;
- колесный болт от Жигулей;
- камерный штуцер;
- дрель.
Из данных составляющих собирается конструкция. В отверстие подушки вкручивают болт, ориентируясь на имеющуюся резьбу. Заранее в нем следует просверлить отверстие, в которое будет вставляться камерный штуцер.
Роль клапана будет выполнять колесный болт от Жигулей, в котором следует сделать отверстие. Теперь данные элементы требуется соединить. Но перед тем, как это осуществить, в имеющийся выход помещают шарик, чтобы в процессе работы он мог закрывать отверстие, тогда воздух выходить не будет.
Есть одно неудобство такого самодельного устройства. Подушка от грузовика имеет достаточно большие размеры. Поэтому если автомобиль имеет низкую посадку, то его постоянно придется приподнимать, чтобы подставить домкрат.
Сила подъема: основные моменты
Таблица характеристик домкратов.
Есть несколько вариантов, как домкрат может поднимать автомобиль:
В зависимости от сферы применения домкрата подбирается необходимая модель.
Несмотря на то что пневматический домкрат — самый простой в эксплуатации, есть и свои нюансы в его использовании. Чтобы избежать вылета инструмента из-под машины, его следует правильно укладывать.
Поэтому перед тем, как использовать новый прибор, лучше его один раз накачать вхолостую, после этого он спускается и складывается должным образом сам. В процессе работы нелишним будет и застелить поверхность пола и домкрата какими-нибудь ковриками.
Это позволит уберечь инструмент от повреждений.
Лучшие бутылочные домкраты
Ниже мы представили рейтинг лучших бутылочных домкратов. Модели бутылочного типа отличаются своей высокой мощностью, но низкой мобильностью. Это означает, что ими достаточно сложно пользоваться в критических ситуациях, они отлично подходят для внедорожников или грузовика газель и т.п. По принципу работы, они больше подходят для цехов, условий авто обслуживания и т.д. Список лучших бутылочных домкратов для автомобиля:
7. Sparta Compact 50333 (5 т)
У модели существуют разные уровни мощности, начиная от 2 тонн, и заканчивая 20. Каждый из предназначен для подъема определенного груза. Также нужно помнить о том, что механизм устройства гидравлический, и для его работы необходимо возлагать и физическую силу. Этот домкрат идеально подходит для работы как с легковыми, так и с грузовыми типами автомобилей. Высота подхвата – 18 сантиметров, и 34 сантиметра максимальная. Для удобства предусмотрена и складная рукоятка оборудования.
Отзывы:
ЛайкДизлайк
6. Kraftool Double Ram 43463-6 (6 т)
Высокая мощность домкрата, способная поднимать до 6 тонн. Довольно высокая высота подхвата в 17 сантиметров, из-за чего часто придется работать на плоской поверхности. Максимальная подъёмная высота составляет 42 сантиметра. Также имеется и двухступенчатый домкрат, делающий процесс работы более проще. При покупке, в комплект помимо домкрата также входят 2 части составной ручки и инструкция. Для удобства покупателя к домкрату были добавлены складные рукоятки и дополнительный ход для выдвижного винта.
Отзывы:
ЛайкДизлайк
5. Airline AJ-B-04S (4 т)
Это чуть ли не самый лучший бутылочный домкрат для автомобиля, он подходит по всем параметрам, и способен поднимать машины до 4-х тонн. Механизм передачи энергии гидравлический, при этом имеется складная рукоятка для удобства при работе. Высота подхвата составляет 18 сантиметров, а максимальная подъёмная высота – 35 сантиметров. При покупке у оборудования имеется гарантийный срок в 36 месяцев, а весит устройство всего лишь 3.3 килограмма. Ширина домкрата 11 сантиметров, а выдвижной винт имеет ход в 6 сантиметров.
Отзывы:
ЛайкДизлайк
4. Autoprofi DG-08 (8 т)
Устройство имеет большую механическую мощность, и способен поднимать груз до 8-и тонн. Имеется складная рукоятка для удобства при работе с гидравлической системой подачи. Высота подхвата составляет 20 сантиметров, а максимальная подъёмная высота 40.5 сантиметров. При покупке в комплект входит специальный рычаг, который облегчит подъем при подъеме больших масс. Устройство можно использовать как для подъёма грузовых, так и легковых автомобилей. В качестве дополнительной безопасности встроен перепускной клапан, который препятствует при подъеме грузов с недопустимой массой.
Отзывы:
Лайк1Дизлайк
3. Matrix 50752 (3 т)
У модели имеется специальный руль, при воздействии на который механизм приводится в движение. Оборудование имеет специальную систему фиксации, которая увеличивает безопасность при подъеме грузов весом до 3 тонн. Если слушать отзывы большинства автосервисов, Matrix – лучший домкрат для проведения строительных и монтажных работ. Высота подхвата составляет 19.4 сантиметра, а максимальная высота подъёма составляет 37.2 сантиметра. Домкрат прекрасно подходит для кроссовера. Если груз превышает максимально допустимую массу, то автоматически срабатывает клапан безопасности, и предотвращает подъем. Домкрат отлично подойдёт для авто с лёгкой массой.
Отзывы:
Лайк1Дизлайк
2. ЗУБР T50 43060-10 z01 (10 т)
Бутылочный домкрат ЗУБР обладает высокой грузоподъемностью до 10 тонн. Механизм работает по механическому принципу передачи энергии, и обладает хорошей устойчивостью, за счёт чего им можно длительное время поднимать различные грузы. Высота подхвата составляет 22.8 сантиметров, а максимальная высота подъёма – 46.2 сантиметра. Помимо этого, домкрат может похвастаться своей низкой массой в 6.6 килограмм, и занимает мало пространства. Это делает его транспортировку значительно проще.
Отзывы:
Лайк1Дизлайк
1. БелАвтоКомплект БАК.00049 (20 т)
Гидравлический домкрат с большой устойчивостью и хорошим качеством. Это лучший по грузоподъемности бутылочный домкрат, который способен поднимать любой вес до 20 тонн. Он обладает клапаном безопасности, который предотвращает подъем при слишком сильной нагрузке. Высота подхвата составляет 21 сантиметров, а максимальная высота подъема – 41 сантиметров. Для удобства во время работы, имеется и складная рукоятка. Домкрат отлично подойдёт для подъёма грузовых и легковых автомобилей.
Отзывы:
ЛайкДизлайк
Виды и сравнительные характеристики
Наверное, у каждого хорошего хозяина есть в наборе инструмента домкрат. А те, кому часто приходится поднимать грузы, ремонтировать автомобиль, менять колеса, знают, что, по технике безопасности, необходимо ставить несколько единиц подъемного инструмента для страховки.

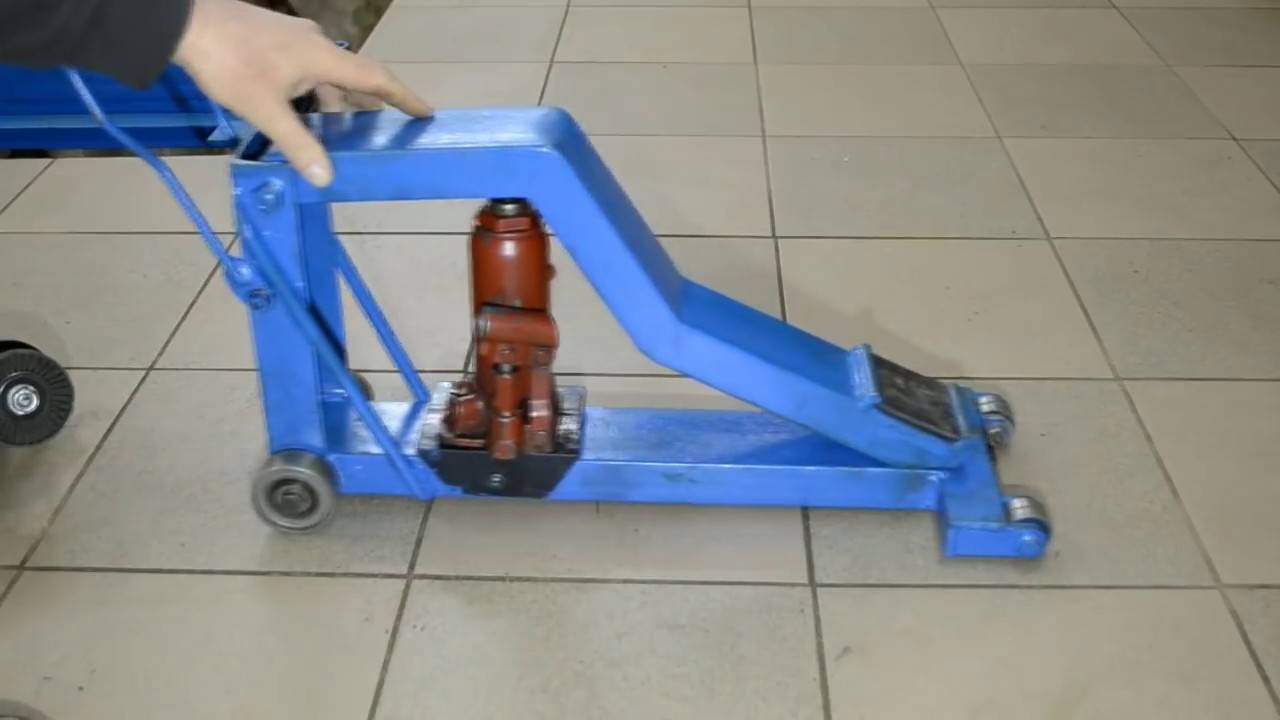

Подкатной домкрат своими руками . Облегчённая версия
Конечно, в качестве запасного варианта может применяться обычный твердый предмет. Например, всем знакомо подкладывание кирпичей. Но такой кустарный подход попросту не может внушать должной уверенности. Поэтому иногда можно подойти к вопросу безопасности основательнее и сделать для гаража самодельный домкрат. Тем более никаких особых сложностей эта работа не предполагает.
Сегодня популярны такие виды:
- винтовые;
- реечные;
- пневматические;
- гидравлические.
У каждого вида домкрата есть собственные преимущества и недостатки. Какие-то проще в устройстве (следовательно, их легче собрать своими руками), какие-то считаются самыми надежными и мощными.
Винтовые
Устройство винтового домкрата максимально простое и проверенное временем. По этой причине эти виды считаются самыми распространенными. Часто именно такими домкратами комплектуются стандартные наборы автомобилиста.
Но, несмотря на то, что они просты в сборке, воспроизвести механизм самостоятельно будет очень сложно, потому что потребуется повторить особый рисунок резьбы, которая наносится на подъемный рычаг и упор. Зубьям задается трапециевидная форма по таким причинам:
- такая резьба обладает функцией самозатухания (не раскручивается под действием груза);
- передающее усилие многократно увеличивается (ограничения использования: от 500 килограммов до 10 тонн), что обеспечивает простоту в эксплуатации.
Такие подъемные инструменты стоят не дороже остальных аналогов, поэтому большого смысла в создании самодельного винтового домкрата нет.
Реечные
Реечные конструкции используются преимущественно для подъема грузов на большую высоту. В них также оптимально рассчитано усилие.
Сделать реечную конструкцию своими руками сложно.
Пневматические
Пневматические или бутылочные домкраты работают по принципу перекачивания сжатого воздуха в специальную емкость, которая выдавливает шток и поднимает груз. У таких моделей хорошая грузоподъемность, а запас хода ограничивается лишь длиной подъемной рейки.
Сделать самодельную пневматическую конструкцию можно, купив только основной механизм со сжатым воздухом. А рычаги и дополнительные детали (колеса, упоры) вполне по силам сделать своими руками, предварительно все рассчитав.
Гидравлические
Пожалуй, самым оптимальным вариантом подъемного механизма, сделанного своими руками, можно назвать гидравлический. Как правило, конструкция подразумевает создание подкатного механизма на колесиках и легкость при подъеме.
Принцип работы гидравлического домкрата такой же, как у пневматического. Только поднимает шток не сжатый воздух, а масло, имеющее низкий коэффициент сжатия. По этой причине гидравлические домкраты применяются в профессиональных автомастерских (некоторые модели способны поднимать груз до 20 тонн).
Приобретается емкость с маслом и рычаг для работы. А все остальные элементы проектируются по мере необходимости.
Механизм нагнетания воздуха
Если мы говорим о гаражном использовании устройства, или использовании в условиях шиномонтажа, то тут только один вариант. Это компрессор, который работает от сети 220 вольт. Есть, кстати модели пневмодомкратов, которые могут обходиться и компрессором, который нагнетает не более 2 атмосфер и работает от бортовой автомобильной сети в 12 вольт, но такой вариант хорош на природе, когда других вариантов вывесить автомобиль нет.
В гараже нужен надежный и производительный компрессор, хотя практически все современные модели обеспечивают давление 6 атмосфер, вполне достаточное для работы пневмоподушки от грузового автомобиля.
Как выбрать надежный домкрат – комбинация параметров
Если вы читаете эти строки, значит, вы находитесь в поисках верного спутника каждого автомобилиста и не только
На что же обращать внимание при выборе механизма?
- Сколько поднимает – у каждого домкрата есть свой предел поднимаемого веса. Не стоит экспериментировать и поднимать вес больше указанного – вполне возможно, что устройство справится и с ним, но какие последствия могут быть для него, сказать сложно. Да и нет никакой гарантии, что прибор не выйдет из строя прямо во время работы. Чтобы быть уверенным в тех показателях, что есть в инструкции, покупайте только фирменные изделия у проверенных производителей, у них информация будет полностью соответствовать действительности!
- Как высокого поднимает – обычно способности поднять автомобиль или груз на 300-500 мм вполне достаточно, чтобы снять колесо или провести иную работу. Самыми «рослыми» среди подъемных механизмов всегда были реечные домкраты, которые способны даже несколько тонн приподнять этак на метр.
- Как низко подхватывает – когда говорится, о высоте подхвата, речь идет о возможности поднять груз или автомобиль с указанного расстояния от земли или иной основы до автомобильного днища или точки упора. У разных устройств разные параметры, которые колеблются в рамках от 20 до 250 мм. Легче всего подобрать механизм для высоких грузов, гораздо сложнее найти домкрат не выше 150 мм. К низким в этом плане устройствам относится большинство подкатных или винтовых моделей, а также зацепные, правда, для последних нужна надежная точка сцепления. Хотя есть еще и надувные – о них речь пойдет ниже. С их помощью поднять груз можно практически с земли!
Электродомкрат своими руками (10 фото+видео)
В моем гараже слишком мало места и если загнать в него машину, то с обеих сторон от нее можно пройти только боком, в случае ремонта, когда необходимо поддомкратить машину приходилось в очень неудобной позе крутить домкрат. С перва у меня появился маленький подкатной кандрат, если расположить его под нужным углом было уже легче, но лень — это главный двигатель прогресса, и обнаружив в гараже пару ненужных(но вполне рабочих) моторов для стеклоподъемников от ТАЗа и штатный домкрат от своего Лансера, решил поэкспериментировать, вот что нашлось в гараже:
Электро-стеклоподъемник в моем случае от ВАЗ2110 Привод с тросиками нам не пригодится, поэтому откручиваем и оставляем только мотор с редуктором. Также нужна головка четырехгранная сторона которой имеет грани по 7мм.
Домкрат я взял из лансера, но можно любой ромбовый винтовой домкрат Крепления можно сделать из полосок металла, я использовал мебельные уголки найденные в гараже.
подрезаем и придаем им необходимую конфигурацию и крепим к редуктору
Далее прихватываем сваркой к домкрату крепление и головку одетую на редуктор
Домкрат из шин
Пневматические домкраты сейчас составляют особую группу оборудования, незаменимого при самых разных видах монтажных, строительных и сервисных работ. Они обладают достаточно сложной конструкцией.
Так, воздушный пневматический домкрат состоит из кордово-резиновой оболочки, которая благодаря своей текстуре и строению может выдерживать даже самые большие нагрузки. По мере того, как в эту герметичную оболочку попадает воздух, она надувается по высоте и поднимает груз. Сложность производства пневматических домкратов состоит в создании полностью герметичных соединений и оболочек, которые могут выдерживать самые большие нагрузки. Больше всего востребованы подобные домкраты при аварийно-спасательных работах, когда между грузом и опорой очень маленькое расстояние. Другие виды домкратов или другая грузоподъемная техника просто не может использоваться.
Рис. 1. Пневмодомкрат
Домкрат пневматический имеет прочную герметическую прорезиненную оболочку, которая через специальный соединительный шланг заполняется сжатым воздухом из стационарных компрессоров или газом из баллонов. Подъём грузов происходит за счёт увеличения камеры и требует минимальных усилий со стороны человека .
Важные характеристики пневматических домкратов
– Грузоподъемность — должна быть немного больше, чем вес машины. Обычно для легковушки подходит надувной автомобильный домкрат грузоподъемностью 1,5… 2 т, для «Газели» — 2,5… 3 т.
– Высота подхвата надувного домкрата — важна, если у машины маленький дорожный просвет и если она часто и глубоко застревает в грязи. В таком случае показатели этой характеристики должны быть небольшими — до 100 мм.
– Высота подъема — у автомобильных пневмодомкратов невелика (около 500 мм). Однако это вполне достаточно, например, для смены колеса. Предназначенная для такелажных работ подключаемая к компрессорам техника имеет большие показатели — около 700 мм .
Предлагаемая модель домкрата
Рис. 2. Вид сверху домкрата
Рис. 3. Кран домкрата
Рис. 4. Вид снизу домкрата
Технологическая карта для изготовления пневматического домкрата
| № | Наименование операции | Содержание операции | Оборудование иинструменты | Трудоёмкость, чел/мин |
| 1 | Резка дисков и металлического листа для опоры | Вырезаем угловой шлифовальной машиной обод штампованного диска R14 и металлического листа для сварки с ободами, чтобы создать опорную поверхность | Угловая шлифовальная машина | 120 |
| 2 | Сварка дисков и опор | Сварка вырезанных ободов и металлического листа | Сварочный аппарат, молоток, щетка по металлу, угловая шлифовальная машина | 200 |
| 3 | Монтаж дисков на шину | Промазываем герметиком обод для герметичности | Шиномонтажный стенд, монтировка | 30 |
| 4 | Резка трубы | Вырезаем трубу с готовой резьбой в одном конце для подачи воздуха | Угловая шлифовальная машина | 20 |
| 5 | Сварка трубы на опорную поверхность | Свариваем трубы на опорную поверхность домкрата под углом 90 градусов наверх в 4 см, и 90 град в сторону в 60 см | Сварочный аппарат, молоток, щетка по металлу, угловая шлифовальная машина | 60 |
| 6 | Монтаж штуцера и крана | Заматываем резьбу в трубе фторопластовым уплотнительным материалом для повышения герметичности. Затем соединяем штуцер и кран с трубой. | Ключ на 24 мм, фторопластовый уплотнительный материал | 30 |
| Итого | — | 460 |
Литература:
- Нарбут А. Н. «Автомобили. Рабочие процессы и расчет механизмов и систем». Издательский . Москва 2007 г.
- Раймпель Й. «Шасси автомобилия. Элементы подвески». «Машиностроение». Москва 1987г.
Как сделать пневмодомкрат своими руками
Технические характеристики пневмодомкратов, сделанных своими руками, должны обеспечивать надежное вывешивание как минимум того транспортного средства, которым пользуется автовладелец.
Так, например, если пневмодомкрат будет использоваться для подъема легкового автотранспорта, то его грузоподъемность может быть в пределах 1,5…2-х тонн. Если же владелец подъемника ездит на грузовичке типа «ГАЗель», то грузоподъемность домкрата должна быть несколько больше — порядка 2,5…3 т.
Приступая к самостоятельному изготовлению пневмоподъемника необходимо учитывать и величину дорожного просвета у автомобиля. В тех случаях, когда клиренс небольшой или автомобиль часто застревает в грязи, высота подхвата у домкрата должна быть не более 10 см.
Как правило основным элементом самодельного пневмодомкрата является пневмоподушка подвески любого грузовика или автобуса. Однако простейшую конструкцию можно изготовить и без нее, используя, например, отрезок канализационной трубы.
Простейший пневмоподъемник
Для изготовления простейшего пневматического домкрата понадобятся:
- небольшой отрезок канализационной трубы диаметром 110 мм;
- две заглушки того же диаметра, что и труба;
- муфта диаметром 110 мм;
- шланги;
- 2 золотника для бескамерных автомобильных шин;
- деревянный брусок;
- шланг;
- клей;
- литол;
- наждачная бумага;
- нож;
- ножовка по металлу;
- дрель;
- краник для стравливания воздуха;
- автомобильные хомутики;
- небольшой водопроводный тройник.
Путем несложных манипуляций из этих элементов можно достаточно быстро собрать простейший пневмодомкрат.
Последовательность действий при этом такова:
- от одной из заглушек отрезают нижнюю часть, оставляя при этом примерно 20 мм от бортика;
- наждачной бумагой или ножом зачищают край среза от заусенцев;
- по центру полученной детали сверлят отверстие диаметром 10 мм, в которое затем встав-ляют предварительно смазанный клеем золотник;
- снимаем с муфты резиновое кольцо, промазываем открывшуюся поверхность клеем и ставим кольцо на место;
- точно также промазываем клеем края заглушки с золотником и вклеиваем ее в муфту;
- от куска трубы диаметром 110 мм ножовкой отрезаем часть длиной 10 см и затем эту часть разрезаем вдоль;
- разрезанную вдоль трубу вставляем в муфту, размечаем и отрезаем от нее еще кусок таким образом, чтобы она лежала в муфте ровно;
- вклеиваем полученную деталь в муфту;
- сверху приклеиваем еще один кусок трубы длиной 5 см;
- на золотник надевают шланг и затягивают его хомутом;
- в деревянном бруске вырезают паз под золотник со шлангом и затем приклеивают к до-щечке изготовленную ранее деталь;
- в шланг вставляют водопроводный тройник, надевают на один из его отводов еще один отрезок шланга с краником для стравливания воздуха из домкрата;
- от второго золотника отрезают его широкую часть;
- на свободный конец водопроводного тройника надевают небольшой отрезок шланга, вставляют в него обрезанный золотник и затягивают шланг хомутиком. Именно сюда будет подаваться воздух от компрессора;
- смазывают внутреннюю поверхности муфты литолом и вставляем в нее изготовленный ранее поршень;
- сверху поршня можно приклеить круг, вырезанный из листовой резины или фанеры.
- Установив полученный пневмодомкрат под автомобиль и подав туда под небольшим давлением воздух из компрессора, можно поднять автомобиль на высоту, которой будет достаточно, например, для замены колеса.
Пневматический домкрат подкатного типа
Своими руками можно изготовить и пневмодомкрат более совершенной конструкции. Для этого необходимо раздобыть прочную прорезиненную подушку. Подойдет, например, подержанная пневматическая подушка подвески грузовика или автобуса. Приступая к изготовлению пневматического подкатного домкрата необходимо четко представлять себе его конструкцию
Кроме старой, подходящей по размеру и грузоподъемности автомобильной подушки для из-готовления пневматического домкрата подкатного типа понадобятся:
- шланг, оснащенный шаровыми кранами для подачи и стравливания воздуха;
- металлическая станина на колесиках, которая займет часть дорожного просвета под авто-мобилем и обеспечит достаточную степень свободы шлангу подачи воздуха.
Соединив в определенной последовательности все вышеуказанные элементы получим простой подкатной домкрат. Один из вариантов его конструктивного исполнения можно увидеть на фото:
Пневмодомкрат для авто из колеса своими руками
Всем привет! В этой статье хочу вам рассказать, как можно сделать из обыкновенного автомобильного колеса, воздушный домкрат или пневмодомкрат, который будет работать от любого компрессора.
Для его поделки нам потребуется, ненужная покрышка, камера, ДСП небольшого размера ну и, пожалуй, немного времени.
Берем покрышку, отмеряем 13-15 сантиметров и отрезаем лобзиком или болгаркой по всему периметру колеса.
После того, как отрежете покрышку, там может быть корд, он очень острый и его нам нужно затупить. Я взял покрышку и прошелся по ней мелким наждаком.
Хочу заметить, что в некоторых покрышках нету корда. Поэтому в этом случае ничего делать не придётся. Далее, нам нужно вырезать круг из ДСП размером чуть больше (сантиметра на 2) внутреннего диаметра покрышки. Для этого я её положил на дсп, прочертил круг
Затем я её убрал и начертил ещё один круг на 2 см больше и вырезал лобзиком.
Край дсп, после обрезания, нужно зачистить наждачкой, чтобы не цеплялся.
Далее, ложим его во внутри покрышки и прикручиваем простыми саморезами.
Затем нам нужно вырезать круг из дсп на 1-2 см меньше наружного диаметра покрышки, для этого я положил покрышку на ДСП и обвёл ее карандашом.
Затем взял карандаш и разметил диаметр на 2 см. меньше и вырезать лобзиком.
Далее, для усиления этого круга из дсп, нам нужно сделать крестовину. Крестовину я делал из доски шириной 15 см и толщиной 5 см., а длина чуть меньше (на пару сантиметров) нашего вырезанного круга из ДСП, я думаю, что из фотографий будет все понятно.
Вот такая получилась крестовина. Теперь нам нужно проделать отверстие для шланга, чтобы накачивать воздух в камеру, разметьте ее приблизительно как на фотографии и вырежьте, я вырезал коронкой по дереву. Отверстие можно сделать больше, чем сделал я, тогда будет более удобней накачивать пневмодомкрат.
Вот практически и готова наша поделка.
Это уже в собранном, готовом виде. Как она работает, лучше посмотреть видео, чтобы было более наглядно.
https://youtube.com/watch?v=h17yjTkXbuI
Установка домкрата
Съемник шруса
От того, насколько ваш будущий домкрат будет эффективным, простым в эксплуатации, а также надёжным, нужно определять ещё до его покупки! Важно в первую очередь стоит обращать своё внимание на его максимальную грузоподъёмность – эта величина не должна быть ниже веса автомобиля. Например, если вес ТЗ составляет 800 килограммов, лучше всего отдать своё предпочтение устройству, которому под силу поднять не менее одной тоны
Кроме того, авто, которое падает с упоры может не только повредить авто, но и вредить здоровью (как минимум, нанести телесные травмы)
Кроме того, авто, которое падает с упоры может не только повредить авто, но и вредить здоровью (как минимум, нанести телесные травмы)
Кроме того, авто, которое падает с упоры может не только повредить авто, но и вредить здоровью (как минимум, нанести телесные травмы)
Кроме того, авто, которое падает с упоры может не только повредить авто, но и вредить здоровью (как минимум, нанести телесные травмы).
Итак, правила подъёма машины домкратом
- В первую очередь убедитесь, что автомобиль находится на равной поверхности;
- В случае, если с вами произошла неприятная ситуация (пробилось колесо посреди трассы), попытайтесь найти наиболее безопасное место, немного удалиться от автострады;
- Следующий этап – заглушите мотор и зафиксируйте авто с помощью ручного тормоза и коробки передач (первая или вторая – наиболее оптимальны);
- Зафиксируйте передние колеса, воспользовавшись специальными башмаками;
- Ещё раз напомним, чтобы качественно выполнить все работы, касающиеся домкрата, транспортное средство должно находиться на ровном дорожном покрытии (без неровностей, наклонов или наличия посторонних предметов);
- Перед установкой домкрата убедитесь, что она не приходится на важные узлы ТЗ, которые могут деформироваться после подобных действий;
- Отметим, что наиболее безопасными местами для монтажа подобного оборудования, считаются передняя балка или задняя ось;
- В том случае, если автомобиль застрял в грязи, будет разумно перед установкой домкрата подложить определённую опору.
Отметим, что при замене задних колес пользоваться ручником не обязательно, а если быть ещё точнее – и вовсе не нужно. Не забывайте, что подъём должен осуществляться максимально плавно (независимо от применяемого устройства – механическое, пневматическое или же воздушное). Для повышения уровня безопасности рекомендуем зафиксировать автомобиль специальными опорами. Отметим, что к ним не относятся камни, кирпичи или иные предметы…
Характеристики пневмодомкрата
Если мы заинтересованы в том, чтобы устройство работало с запасом надежности и прочности, то подбирать подушку лучше такую, которая рассчитана на 5-6 атмосфер минимум. Это гарантирует безопасный подъем автомобиля на полную высоту, причем при определенных доработках можно изменять высоту подъема. Тем не менее, наш домкрат должен отвечать на вполне конкретные вопросы.
Грузоподъемность. Любой домкрат имеет предел по грузоподъемности, превышать который не стоит. Это относится и к пневматическим устройствам. Если мы покупаем домкрат, тогда проще — производитель всегда укажет грузоподъемность, причем с запасом. В случае с самодельным домкратом, производителем являемся мы сами, поэтому грузоподъемность нашего домкрата зависит от поставщика комплектующих. То есть, от того грузовика, от которого взята подушка пневмоподвески. В принципе, все они способны выдержать от полутора до трех тонн, однако, стоит уточнить по характеристикам определенной модели подвески. То же касается и давления, которым домкрат будет накачиваться. Подъемная высота. Тоже немаловажный показатель, поскольку не стоит и затевать историю с изготовлением домкрата, если его подъемная высота не больше, чем высота у штатного гидравлического или винтового, который лежит в багажнике. Пневмодомкрат тем и ценен, что его можно подставить под любую точку кузова и он сможет поднять автомобиль на высоту, недоступную для гидравлики. Высота подхвата
Для легковых автомобилей это тоже немаловажно. В тех случаях, когда необходимо поднять не просто кузов для замены колеса, а приподнять балку неразрезного моста на внедорожнике или Газели, переднюю балку, словом, те точки, куда доступ обычному домкрату закрыт
И тут стоит подумать не только об использовании домкрата в качестве подъемника только для автомобиля
Вспомните, сколько было случаев, связанных с перемещением или подъемом неподъемных сейфов, шкафов, верстаков, прочих тяжелых штук. Домкрат с пневматикой и здесь будет к месту
И тут стоит подумать не только об использовании домкрата в качестве подъемника только для автомобиля. Вспомните, сколько было случаев, связанных с перемещением или подъемом неподъемных сейфов, шкафов, верстаков, прочих тяжелых штук. Домкрат с пневматикой и здесь будет к месту.
Ремонт пневмогидравлических домкратов дома
Решение купить пневмогидравлический домкрат в основном принимают специализированные мастерские и СТО, потому что это достаточно дорогое оборудование, требующее специального обращения. Однако продвинутые автолюбители тоже любят использовать действительно качественную и удобную технику, а значит и среди них встречают владельцы пневмогидравлических домкратов.
Из всех перечисленных нами проблем, как правило, в домашних условиях можно решить все – открутить крепления, снять клапаны, поршень, затем слить отработанное масло и выполнить предписанные указания. Если же самостоятельно решить проблему не вышло, то не затягивайте с обращением в специализированную мастерскую – чем быстрее вы это сделаете, тем выше вероятность «полного выздоровления» техники.
Не экономьте на своей безопасности и комфорте, используйте только проверенные изделия от известных производителей!
