Плиткорез из болгарки своими руками

Виды самодельных плиткорезов

В зависимости от конструктивных особенностей, данные приборы подразделяются на 2 вида:

• механические;
• электрические.

Механический представляет собой платформу, на которой будет фиксироваться и резаться плитка. Обычно для этого берут толстую доску с ровной поверхностью. На ней крепятся направляющие и режущий элемент, в качестве которого обычно берут стеклорез и меняют режущую головку на лезвие. Увидеть самодельный механический инструмент можно на рисунке ниже:

Электрический прибор обладает более сложной конструкцией, но он более практичен в использовании. Принцип его работы схож с функционированием болгарки. Для его изготовления также потребуется ровная платформа, на которой вместо стеклореза фиксируется электрический инструмент. Чтобы болгарка в процессе работы не вибрировала и резала плитку ровно, для ее крепления понадобятся стальные трубы. Выглядит электрический стеклорез, как на следующем рисунке:

Стоит отметить, что в продаже встречаются оборудование для резки плитки с водяным охлажденим. Несомненно, такие приборы являются самыми лучшими, поскольку они обладают большей производительностью, но сделать их самостоятельно в домашних условиях невозможно. Поэтому в данной статье будет рассмотрен процесс изготовления электрического прибора. Он не требует больших финансовых затрат, и с его изготовлением сможет справиться каждый.

Делаем плиткорез из болгарки своими руками: инструкция

Когда все необходимое приготовлено, чертежи найдены, и готовы приступать к работе, наступает один из главных моментов – соблюдение алгоритма работы по изготовлению самодельного резака для керамической плитки.

Инструкция:

1. Подготовьте рабочую поверхность. Чаще всего, для нее используют стол. Поверхность его должна быть идеально ровной и гладкой, чтобы электрический резак делал свою работу, как положено – без накладок и неровных разрезов.
2. Установите на горизонтальную гладкую поверхность лист метала. Он будет служить основой плиткореза. На момент установки и закрепления листа в нем должно быть отверстие для режущего диска.
3. Диск болгарки необходимо закрепить на рабочей поверхности. Делается это при помощи подготовленных заранее хомутов. Мастера рекомендуют поместить хомуты в резиновые трубки с целью более долгой службы.

Вся эта конструкция закрепляется при помощи гаек и контргаек. При желании, можно сделать небольшое дополнение и усовершенствовать инструмент. Это может быть сделано с целью быстрого удаления керамической крошки.

Для изготовления плиткореза отлично подойдет старая болгарка

Само по себе усовершенствование сделать довольно просто. Необходимо укрепить под режущими диском трубку пылесоса. В этом случае, при одновременной работе и пылесоса, и диска болгарки, вся крошка будет сразу же поступать в мусороприемник.

Кроме того, добытые чертежи плиткореза могут понадобиться для того, чтобы отремонтировать поломавшийся инструмент.

Виды плиткорезов

Выделяют два основных типа плиткорезов:

1. Механические устройства. Представляют собой конструкцию из двух параллельных труб, вдоль которых перемещается режущий элемент (ролик из твердых сплавов, кольца с алмазным напылением и т. д.). Прокатываясь с усилием по поверхности, ролик надрезает плитку на всю длину, и она легко ломается при надавливании. Результат зависит от остроты ролика и опыта мастера. Плохо подходят для резания плитки с мраморной или гранитной крошкой.
2. Электрические устройства, режущие плитку специальными пильными или абразивными кругами. Позволяют получить ровный срез даже в твердых марках плитки. Качество распила зависит от материала режущего круга, скорости его вращения, охлаждения места пила.

Как сделать самодельный плиткорез ручной

Если вы не хотите или не можете сделать электроплиткорез, вы можете попробовать смастерить ручной инструмент. Эта механическая конструкция обладает неоспоримыми преимуществами:

• простая и безопасная в пользовании;
• легкая;
• мобильная;
• компактная;
• сравнительно недорогая.

Он подходит для резки напольной и керамогранитной плитки в условиях дома.

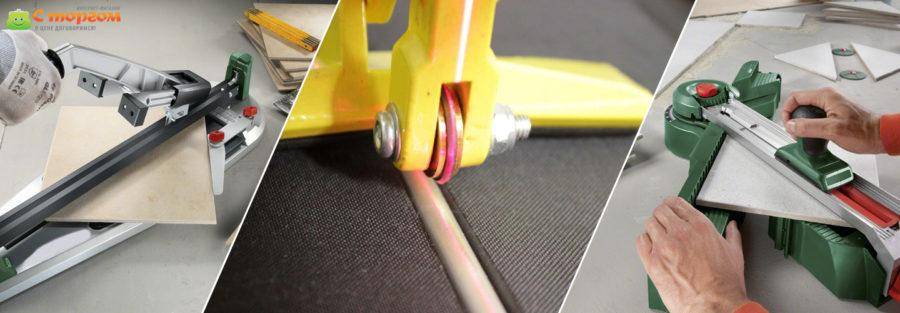

Ручной плиткорез

Такой плиткорез является платформой, на которую фиксируют кабель, НР и режущий элемент (РЭ), прикрепленный к ручке. При прижатии к керамике он чертит линию надреза. Далее прижимная платформа давит на кафель, и он ломается на частицы. У частиц ровные края.

Ручные плиткорезы бывают механического, роликового и подшипникового типа. Дома можно создать любой. Разнятся они между собой только определенными элементами.

Пошаговая инструкция

Для изготовления инструмента вам нужны определенные металлические детали и режущий элемент. В качестве последнего можете использовать стандартный стеклорез. Перед монтажом в плиткорез, стеклорез нужно освободить от головки. Также создание инструмента предполагает использование подшипниковых элементов, поэтому приготовьте их заранее.

В первую очередь делаем основу плиткореза: столешницу с желобом и НР посередине. Для этой цели подойдет хорошая широкая доска. Закрепите на ней шарниром сваренные металлические планочки. По центру внутренне стороны сделайте углубления и загоните туда втулки – они обеспечат скольжение ручки с резаком и ограничат ее ход.

Резак должен стоять так, чтобы при нажатии на ручку он касался плитки и чертил на ней линию. Во время нажатия кафель фиксируется на доске, затем за ручку тянем РЭ и все – плитка разрезана.

Как видите, схема создания и работы такого плиткореза действительно очень простая.

Правильная работа: особенности

Даже сделанный плиткорез своими руками требует соблюдения правил безопасной эксплуатации:

1. Во время работ резка производится от себя, при этом на плитку должно оказываться умеренное давление.
2. Лучше всего распил делать с гладкой стороны, которая является внешней у плитки.
3. Для крепления кафеля могут использоваться щипцы. В этом случае их располагают точно по центру разреза. В обратном случае это может значительно повлиять на качество работы.
4. Не следует приступать к работе в состоянии алкогольного, наркотического опьянения. Если принимаются сильнодействующие медицинские препараты, есть вероятность потерять сознание прямо за станком.
5. В основном работа с плиткорезом не имеет нечего сложного, но при этом рекомендуется перед тем, как приступать к основной резке, потренироваться. Для этого могут подойти старые обрезки плитки.

Такой инструмент следует держать под защитой от детей, а также не забывать отключать болгарку от электропитания. Лучше всего, если агрегат будет находиться в отдельном помещении, например, гараже или кладовке.

Уже упоминалось и о средствах защиты

Помимо пыли образуются еще и опилки, которые могут навредить органам зрения, поэтому необходимо соблюдать осторожность не только во время создания самого инструмента, но и при работе с ним

Виды плиткорезов

Выделяют два основных типа плиткорезов:

1. Механические устройства. Представляют собой конструкцию из двух параллельных труб, вдоль которых перемещается режущий элемент  (ролик из твердых сплавов, кольца с алмазным напылением и т. д.). Прокатываясь с усилием по поверхности, ролик  надрезает плитку на всю длину, и она легко ломается при надавливании. Результат зависит от остроты  ролика и опыта мастера.  Плохо подходят для резания плитки с мраморной  или гранитной крошкой.
2. Электрические устройства, режущие плитку специальными пильными или абразивными кругами. Позволяют получить ровный срез даже в твердых  марках плитки. Качество распила зависит от материала  режущего круга, скорости его вращения,  охлаждения места пила.

Ручная электропила

Ручная дисковая электропила из болгарки получается заменой стандартного режущего диска на диск по дереву.

Правда, такой вариант пригоден для коротких разрезов листовых материалов или отреза тонких реек. При большой длине распила или на толстых брусках существует опасность перекоса диска, заклинивания его. Удержать пилу будет гораздо легче, если рукоятку расположить не перпендикулярно оси инструмента, а сделать продолжением корпуса.

Народные умельцы изготавливают также ручную цепную пилу из болгарки. Правда, такой инструмент опасен для пользователя: отсутствие стопора цепи может привести к непредсказуемым последствиям. Кроме того, цепь не смазывается, что приводит к ее быстрому износу.

Делаем плиткорез из болгарки своими руками: инструкция

Когда все необходимое приготовлено, чертежи найдены, и готовы приступать к работе, наступает один из главных моментов – соблюдение алгоритма работы по изготовлению самодельного резака для керамической плитки.

Инструкция:

1. Подготовьте рабочую поверхность. Чаще всего, для нее используют стол. Поверхность его должна быть идеально ровной и гладкой, чтобы электрический резак делал свою работу, как положено – без накладок и неровных разрезов.
2. Установите на горизонтальную гладкую поверхность лист метала. Он будет служить основой плиткореза. На момент установки и закрепления листа в нем должно быть отверстие для режущего диска.
3. Диск болгарки необходимо закрепить на рабочей поверхности. Делается это при помощи подготовленных заранее хомутов. Мастера рекомендуют поместить хомуты в резиновые трубки с целью более долгой службы.

Вся эта конструкция закрепляется при помощи гаек и контргаек. При желании, можно сделать небольшое дополнение и усовершенствовать инструмент. Это может быть сделано с целью быстрого удаления керамической крошки.

Само по себе усовершенствование сделать довольно просто. Необходимо укрепить под режущими диском трубку пылесоса. В этом случае, при одновременной работе и пылесоса, и диска болгарки, вся крошка будет сразу же поступать в мусороприемник.

Кроме того, добытые чертежи плиткореза могут понадобиться для того, чтобы отремонтировать поломавшийся инструмент.

Что потребуется для изготовления плиткореза

Основным элементом самодельного плиткореза является болгарка. Так как необходимости нет в резке толстого материала, электроинструмент удобнее использовать с маленьким диском. Отлично подойдет УШМ на 115-150 мм. Причем диск потребуется с алмазным напылением. Другим плитку разрезать невозможно.

Маленькую УШМ удобнее приспосабливать на плиткорез

Если есть готовый стол, его используют вместо станины. В противном случае его тоже придется изготавливать из куска стальной плиты. Раму приспособления сваривают из трубок или профиля. Для фиксации самой болгарки потребуются болты, хомуты.

Как правильно резать плитку ручным плиткорезом

Данная процедура выполняется без особых проблем, достаточно следовать инструкции производителя.

Последовательность операций:

1. наметить линию реза. Это можно сделать фломастером или карандашом, маркером – в зависимости от поверхности изделия. Для моделей с лазерной указкой данный пункт можно пропустить;
2. плитка фиксируется на платформе так, чтобы линия реза и колесико совмещались максимально точно. Если необходимо выполнить надрез по диагонали или под углом, удобно воспользоваться моделью с угольником и угловой разметкой. Если используется простейшее приспособление, без опорных угловых сторон, просто разворачивают плитку в нужное положение;
3. перемещая каретку, проводится ровный надрез до конца плитки;
4. опускают рычаг, тем самым надавливая на плитку по обе стороны надреза. Керамика раскалывается вдоль линии реза.

Если воздействия рычага недостаточно, можно положить плитку на пол, устроив под линией надреза узкую планку, и одновременно нажать (наступить ногами, поставить тяжелые предметы) по обе стороны реза.

Важно: увеличение расстояния от линии реза до точек приложения нагрузки, конечно, увеличивает рычаг и уменьшает силу воздействия. Но одновременно это повышает риск перелома панели не по надрезу, а произвольно

Как всегда, есть определенные нюансы:

• разрез выполняется однократно, несколько раз проводить резаком по одному месту не стоит – разлом будет неровным, с зазубренными краями;
• усилие, прилагаемое для разрезания глазури, должно быть строго дозированным, как и воздействие на рычаг для разламывания панели. Лучше потренироваться на отходах или ненужных обрезках перед выполнением ответственной работы;
• люфт резака (колесика) и его неполная подвижность (заедания, движение рывками) недопустимы, устройство необходимо регулировать и смазывать перед началом работы;
• перед резкой следует проверить чистоту платформы (наличие мусора, осколков, крупной пыли) и ее устойчивости.

Резать керамогранитную плитку следует по тем же принципам, делая поправку на большую прочность материала. Возможно, потребуется приложить больше усилий для выполнения разреза и разлома панели.

В дополнение короткое видео о том, как именно работает ручной плиткорез стандартной конструкции.

Дополнительный апгрейд

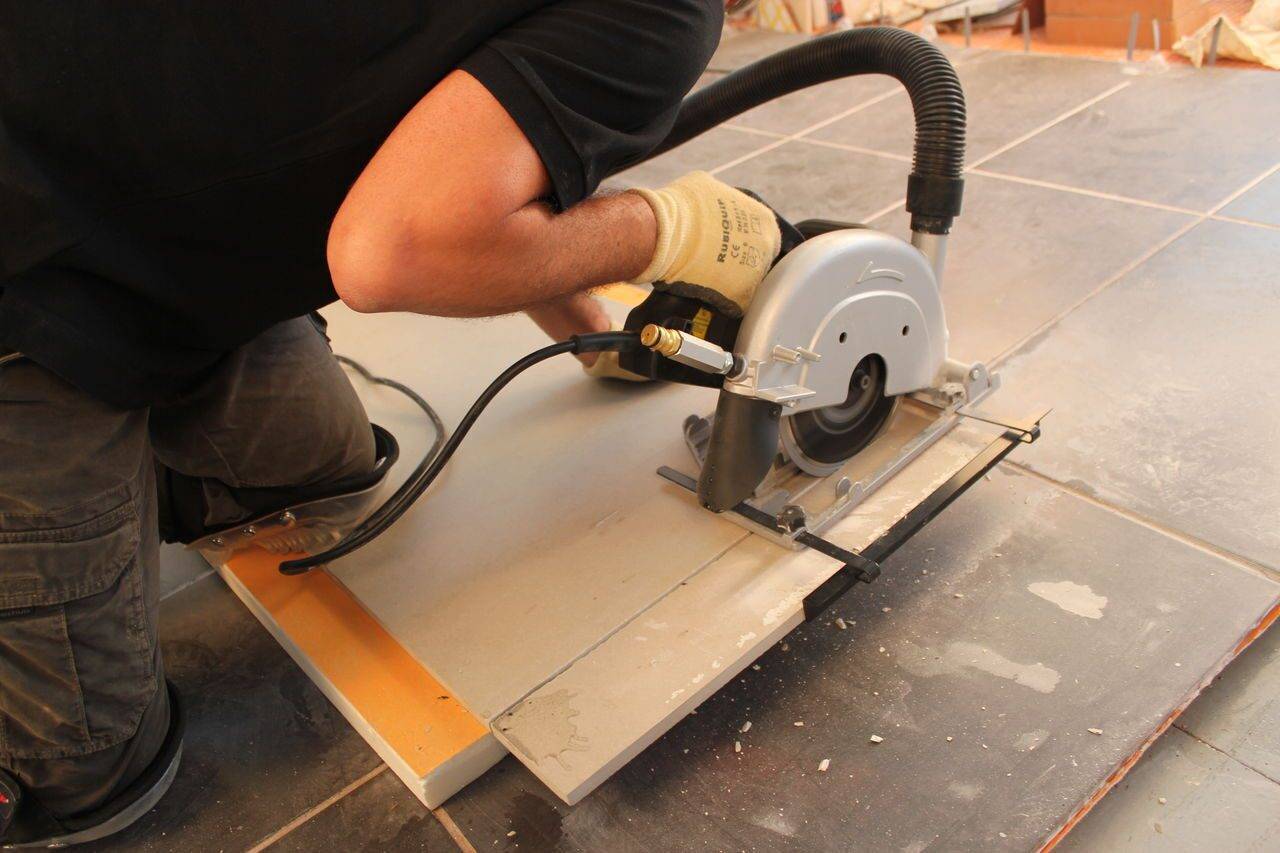

Инструмент можно Дополнить пылеулавливатели. Для этого с нижней стороны текстолитового основания делается штроба шириной около 4 см и глубиной 1 см. Начинается она рядом с кромкой режущего круга, заканчивается на противоположенной стороне основания, по несколько сантиметров в края. В этом месте сверлится отверстие, диаметром 3-4 см. Сверху на него с помощью шурупов крепится металлическая пластина с отверстием, к которой приваривается переходник длиной 4-5 см, отрезанный от металлической трубы. Диаметр трубы равен внутренним диаметром воздуховода пылесоса, який надевается на переходник. Теперь при включении пылесоса вся пыль будет отсасываться из зоны работы.

Можно изготовить простейшее направляющее устройство для плиткореза, благодаря которому точность и качество получаемый реза значительно возрастут. Для этого используется металлическое штукатурной правило необходимой длины. Оно закрепляется с помощью струбцин на плитке (подойдет и двухсторонний строительный скотч) на нужном расстоянии до косильной лески реза. Упираясь в ровный край правила, плиткорез перемещается вдоль его и делает идеально прямой разрез.

Правильный подбор рабочей поверхности

Немаловажным моментом является и подбор правильного стола. От его размеров зависят размеры плиток, с которыми можно будет работать.

Если есть возможность, то можно приобрести такой рабочий стол в специализированном магазине

Но в таком случае следует обратить внимание на несколько моментов:. Схема сборки столешницы для станка-плиткореза из богларки

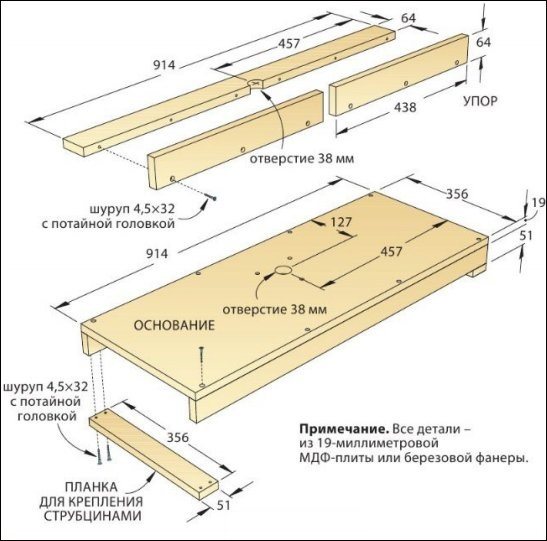

Схема сборки столешницы для станка-плиткореза из богларки.

В зависимости от назначения каждая модель стола может иметь свой показатель по функциональной нагрузке

Эту величину производители указывают в документах на свою продукцию
Если стол не сможет выдерживать большие нагрузки, это значительно отразится на функциональности и производительности.
Очень важно обратить внимание на прочность конструкции. Если опора не будет стабильной, то процесс резки может быть небезопасным
Также на рабочей поверхности располагаются разметочные и крепежные инструменты

Лучше всего, если стол будет выполнен из нержавеющей стали или алюминиевых сплавов.
Есть дополнительные эластичные насадки, которые идут в комплекте со столами. Они предотвращают скольжение инструмента.
Не последним моментом с точки зрения удобства является и легкость очистки стола. На этот параметр влияют перфорация материала и особенности наружного основания.

Конечно, в большинстве случаев следует выбирать рабочую поверхность под индивидуальные требования, так как качество полученного результата во многом зависит от удобства оператора и его обстановки.

Делаем плиткорез сами

Как вы уже поняли, самым востребованным решением будет ручной плиткорез. Именно его конструкцию мы осветили подробнее остальных, и именно его мы попробуем собрать своими руками. В рассматриваемом случае мастер изготовит плиткорез, который способен резать плитку в 120 см. Вы можете сделать более компактный вариант.

Таблица. Пошаговая инструкция по изготовлению ручного плиткореза.

Фото, шагиОписание

Шаг 1. Подготовка материалов
Для работы нам понадобится 4 прямоугольных трубы сечением 50*30 см, пластины металла, стальные уголки, шпилька, болты, подшипники и прочее.
Шаг 2. Заготовки для направляющей
Направляющая рельса будет состоять из двух труб длиной по 130 см. Отрезаем их при помощи болгарки, предварительно разметив прямоугольные трубы с четырех сторон карандашом и угольником. Резка также выполняется с каждой стороны по отдельности, чтобы все было максимально ровно.
Шаг 3. Шлифование рельс
Выбираем сторону трубы с наименьшим закруглением и шлифуем ее, чтобы ничего не мешало, той же болгаркой или дрелью, установив соответствующую насадку. Это будет внутренняя часть направляющей, в которой будет перемещаться каретка. Совет! Рекомендуем обработать трубу сразу со всех сторон, чтобы ваше произведение было прекрасно и с эстетической точки зрения.

Шаг 4. Изготовление станины
Для станины также понадобятся две трубы, которые обрезаем в такой же размер и шлифуем. Устанавливаем между ними металлическую полоску, которая послужит изломом, и свариваем это все воедино. Сначала прихватываем детали с торцов, после чего переворачиваем элемент и точечно проходим по всей длине.
Шаг 5. Соединение станины с салазками
Следующий этап включает в себя сразу несколько моментов. 1. К станине с торцов приваривается по шпильке. 2. Делаются салазки – две трубы соединяются так, чтобы между ними оставался зазор в 4,5 мм. 3. К направляющей сверху и снизу привариваются гайки, в которых высверливается резьба. Можно заменить их пластинами с отверстиями. 4. Собирается конструкция таким образом, чтобы между гайками поместилась еще одна, независимая, с помощью которой будет регулироваться высота салазок. 5. Устанавливается контргайка для четкой фиксации направляющей в одном положении.
Шаг 6. Делаем втулки под подшипники
Каретка у нас будет изготовлена из 4-миллиметрового листа нержавейки, к которой будет прикреплено режущее колесико. Бегать каретка будет за счет подшипников, осью которых послужат болты. Болты в подшипниках люфтят, поэтому делаем промежуточную втулку из обычных гаек, стачивая болгаркой все грани. Используем для этого зафиксированную дрель и болт, зажатый в ее патроне. Все очень просто и делается быстро.
Шаг 7. Сборка направляющей
Предварительно собираем подвижный элемент. Компонуется он в следующей последовательности: болт; втулка; подшипник; две переходные гайки, между которыми потом будет зажата каретка; втулка; подшипник; гайка.
Шаг 8. Все детали для сборки каретки
Основание каретки на фото находится слева. Из куска нержавейки вырезана деталь, к которой сверху приварена гайка, а снизу насверлены отверстия под подвижные детали.
Шаг 9. Начало сборки каретки
Режущее колесико на подшипнике крепится между двумя кронштейнами, после чего все стягивается болтовыми соединениями.
Шаг 10. Соединение элементов в одну систему
Устанавливаем режущее колесико на каретку. Дальнее крепление (большой болт) – это механическая часть, которую мы предварительно собирали до этого

Интересно! Обратите внимание, что колесико может быть установлено в двух положениях.

Шаг 11. Фиксация разделителя
Крепим последний элемент конструкции – разделитель

Напомним, что им мы ломаем плитку при нажатии. Совет! На фотографиях показана подробная сборка для лучшей видимости. Вы же должны будете ее сделать сразу на самом станке, иначе просунуть внутрь каретку не получится.

Шаг 12. Готовый плиткорез
Вносим последние штрихи в нашу конструкцию: · приделываем рукоятку – в примере мастер использовал кусок полипропиленовой трубы; · приклеиваем отрезки вспененного теплоизолятора в качестве мягкого основания станины; · устанавливаем фиксатор на каретку над рельсами, чтобы она не проскальзывала. Кстати, сверху также можно было бы поставить подшипники для лучшего скольжения.

Делаем механический плиткорез своими руками

Ручной плиткорез является безопасным инструментом, и не требует подключения к электрической сети. Эти два фактора и обеспечивают популярность этой модели. Кроме того, такой инструмент ввиду достаточно небольшого веса легко транспортировать и на его изготовление не придется потратить много средств.

Дополнительные сведения

При установке болгарки нет необходимости укладывать металлический лист на всю поверхность стола. Достаточно будет всего лишь накрыть ним уголок рабочей поверхности, что обеспечит максимальную точность реза. Также металлический уголок обеспечит высокую точность разреза плитки.

С помощью болгарки можно сделать автоматический плиткорез своими руками, фото которого можно найти у нас на сайте. В отличие от ручных моделей при применении данного инструмента на плитке может наблюдаться появление микротрещин. При использовании плиткореза из болгарки удается избежать подобных неприятностей.

Керамическую плитку можно легко подрезать без дорогостоящего инструмента

После этого производится резка с помощью болгарки. При установке инструмента необходимо сделать все, чтобы обеспечить ей устойчивость. Это будет гарантировать удобства во время проведения работ. Сделать плиткорез из болгарки своими руками сможет самостоятельно любой мастер. Для этого необходимо всего лишь иметь соответствующие инструменты. Для проведения разреза плитки лучше всего использовать болгарку высокой мощности. Это обеспечит высокое качество реза, а также отсутствие сколов в линии разреза плитки. Перед проведением работ необходимо взять ненужную или бракованную плитку и сделать пробный разрез. Это позволит оценить качество работы болгарки.

Тем не менее можно приобрести такой вот малобюджетный плиткорез и не тратить время на сбор собственного

Делаем плиткорез из болгарки своими руками: инструкция

Когда все необходимое приготовлено, чертежи найдены, и готовы приступать к работе, наступает один из главных моментов – соблюдение алгоритма работы по изготовлению самодельного резака для керамической плитки.

1. Подготовьте рабочую поверхность. Чаще всего, для нее используют стол. Поверхность его должна быть идеально ровной и гладкой, чтобы электрический резак делал свою работу, как положено – без накладок и неровных разрезов.
2. Установите на горизонтальную гладкую поверхность лист метала. Он будет служить основой плиткореза. На момент установки и закрепления листа в нем должно быть отверстие для режущего диска.
3. Диск болгарки необходимо закрепить на рабочей поверхности. Делается это при помощи подготовленных заранее хомутов. Мастера рекомендуют поместить хомуты в резиновые трубки с целью более долгой службы.

Вся эта конструкция закрепляется при помощи гаек и контргаек. При желании, можно сделать небольшое дополнение и усовершенствовать инструмент. Это может быть сделано с целью быстрого удаления керамической крошки.

Для изготовления плиткореза отлично подойдет старая болгарка

Подобное дополнение позволит сэкономить время на уборке, кроме того, в этом случае в воздух практически не будет попадать опасная для вдыхания крошка.

Само по себе усовершенствование сделать довольно просто. Необходимо укрепить под режущими диском трубку пылесоса. В этом случае, при одновременной работе и пылесоса, и диска болгарки, вся крошка будет сразу же поступать в мусороприемник.

Кроме того, добытые чертежи плиткореза могут понадобиться для того, чтобы отремонтировать поломавшийся инструмент.

Что потребуется для изготовления плиткореза

Основным элементом самодельного плиткореза является болгарка. Так как необходимости нет в резке толстого материала, электроинструмент удобнее использовать с маленьким диском. Отлично подойдет УШМ на 115-150 мм. Причем диск потребуется с алмазным напылением. Другим плитку разрезать невозможно.

Маленькую УШМ удобнее приспосабливать на плиткорез

Если есть готовый стол, его используют вместо станины. В противном случае его тоже придется изготавливать из куска стальной плиты. Раму приспособления сваривают из трубок или профиля. Для фиксации самой болгарки потребуются болты, хомуты.

Создание плиткореза из болгарки

Необходимость в такой технике возникает, когда предстоит выполнять работы по облицовке. С этой целью можно использовать болгарку, предварительно позаботившись о корундовом или алмазном режущем диске. Но основной проблемой будет надежное крепление.

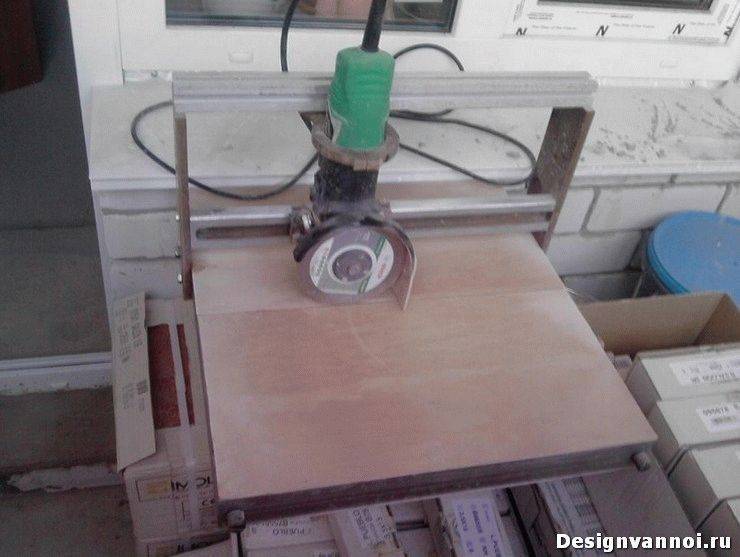

Схема вертикального крепления болгарки.

Можно создать плиткорез методом специального закрепления болгарки. Ее приспосабливают на стол или на верстак. Так работа происходит намного удобнее, т.к. отпадает надобность направлять болгарку. К тому же удерживать плитку намного комфортнее, чем инструмент. Такая конструкция поспособствует и более ровной линии реза, а вероятность разлома плитки значительно ниже.

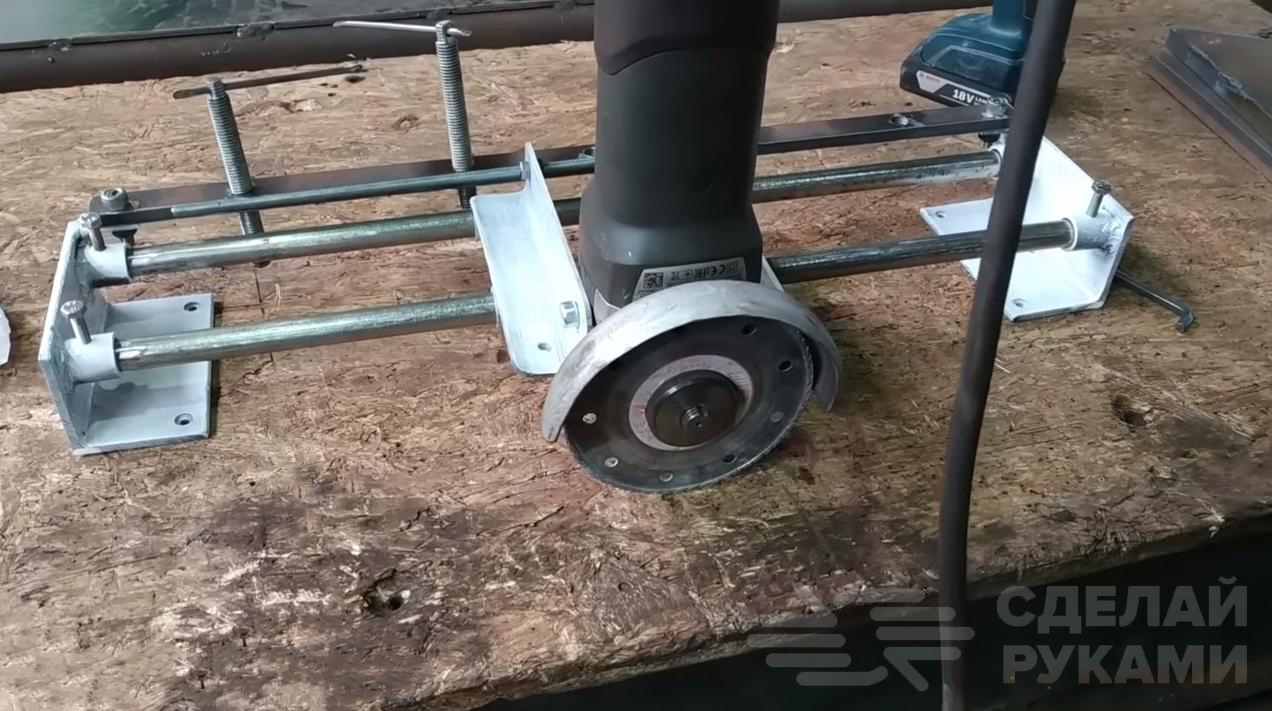

Болгарка может крепиться к поверхности горизонтальным или вертикальным методом, но с учетом того, чтобы режущая часть крутилась на плитке.

1. Горизонтальное крепление. В этом случае болгарка устанавливается таким образом, чтобы рабочий диск располагался строго вертикально. Во время резки следует контролировать, чтобы рабочая плитка имела перпендикулярное направление относительно плоскости режущего диска болгарки. В то же время режущий элемент не должен зацепляться за поверхность стола. Если установить в таком положении плиткорез-болгарку, то сразу необходимо быть готовыми к тому, что весь процесс пройдет на вытянутых руках, то есть постоянно придется держать разрезаемые элементы на весу, что крайне тяжело физически. Особенно если предстоит выполнить большие объемы по нарезанию.
2. Вертикальное крепление. Чтобы использовать этот метод, следует соблюсти два момента:

Режущий диск болгарки должен располагаться строго перпендикулярно к поверхности стола.

• верхняя часть редуктора болгарки в обязательном порядке должна располагаться наравне с поверхностью стола или ниже максимум на 1-2 мм;
• расположение режущего элемента (диска) и поверхности стола вместе должны приравниваться к 90°.

Для того чтобы создать плиткорез своими руками, следует подобрать правильные инструменты и составляющие:

• болгарку;
• металлический лист 0,4-5 см;
• хомуты диаметром в 0,8-1 см;
• гайки и контргайки.

Виды приспособления, их достоинства и недостатки

Существует два вида конструкций отрезных станков, отличающихся расположением болгарки, которые можно смастерить в домашних условиях.

Первая установка представляет собой станину с жёстко закреплённой под ней угловой шлифовальной машиной. На рабочей поверхности виден только отрезной диск, который свободно проходит в прорезь стола. Раскрой металлического профиля или листа в этом случае полностью идентичен распилу деревянных заготовок с помощью циркулярной пилы. Несмотря на очень простую конструкцию, подобная схема особой популярностью не пользуется. Те, кто изготовил такое приспособление, отмечают неудобство в использовании из-за необходимости передвигать заготовку. Это значительно снижает точность работы и делает процесс небезопасным. Единственное преимущество станка с нижним расположением УШМ — возможность быстро раскраивать тонкие металлические листы.

Отрезной станок с нижним расположением болгарки может использоваться как для резки металла, так и в качестве циркулярной пилы

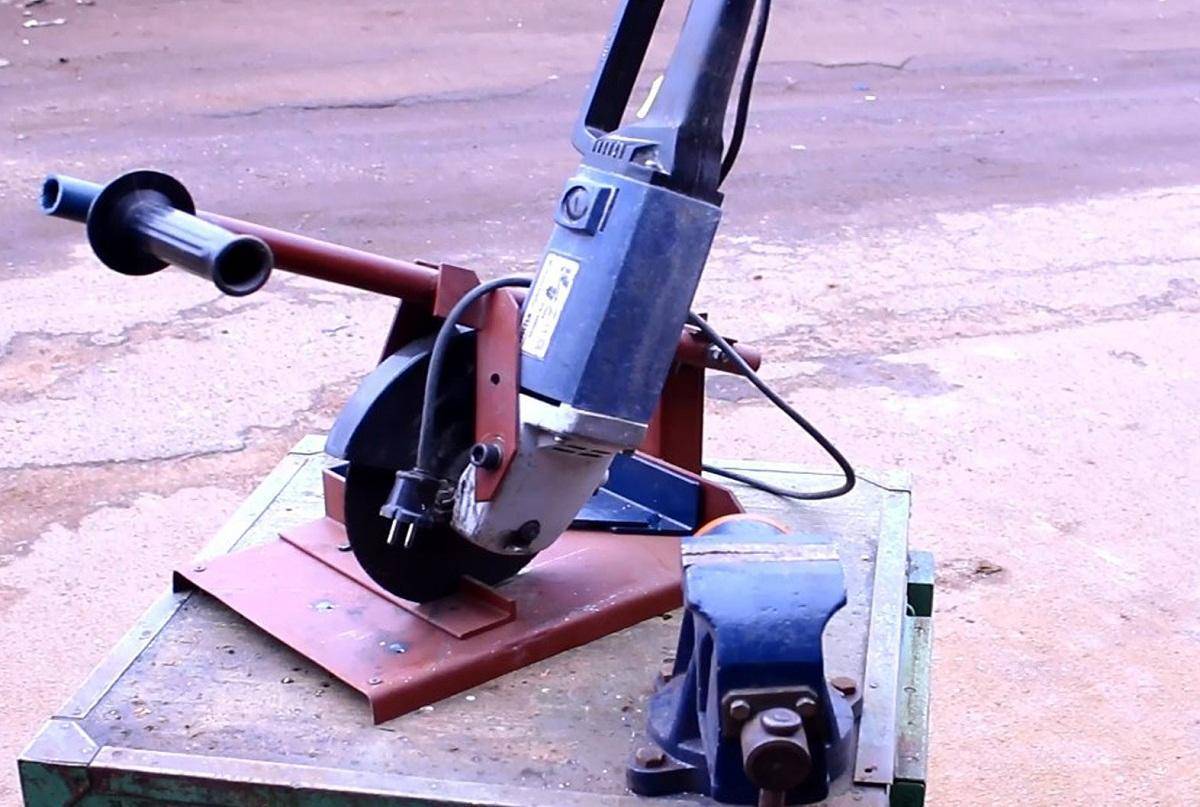

Вторая схема, при которой деталь остаётся неподвижной, а перемещается сам отрезной круг, более удобна. Так называемая маятниковая пила, размещённая над столешницей, позволяет отрезать заготовку точно под требуемым углом, при этом появляется возможность сделать нужное количество однотипных деталей. Из-за расположения шлифмашины сверху распил заготовок не требует усилий, а эксплуатация агрегата становится простой и безопасной. К несомненным достоинствам конструкции относится и возможность быстрого демонтажа болгарки для традиционного использования. Что же касается недостатков этого способа, то слабым звеном можно считать шарнирное соединение, которое усложняет конструкцию станка.

Станок для резки металла с верхним расположением болгарки имеет более удобную конструкцию и даёт возможность раскроя заготовок под нужным углом

Виды плиткорезов

Данный инструмент может быть двух видов:

• Механический — состоит из двух труб, расположенных параллельно друг к другу, по которым «ходит» режущая часть. Она может быть в виде ролика из твёрдого сплава либо диска с алмазным напылением (существуют и другие варианты «резаков»). Перемещаясь с определённым давлением на поверхность, «резак» надрезает плитку по всей длине, после чего укладочный материал с лёгкостью ломается. Плиткорезами такого типа плохо прорезать плитки с частицами гранита и мрамора.
• Электрические — режут плитку специальными дисками. Устройства такого типа дают возможность получить ровные края у плитки практически из любого материала.

Как правильно изготовить электрический плиткорез из болгарки

Укладку керамической плитки трудно представит без плиткореза, ручного или электрического. Выбор инструмента зависит от объёмов работ, Которые приходится выполнять мастеру. Для облицовки небольших площадей у ​​себя дома достаточно иметь ручной инструмент, мастера профессионалы предпочитают электрический плиткорез, повышающей производительность и выполняющих более качественный рез плитки вращающимся с высокой скоростью диском, оборудованным водяным охлаждением.

Домашние умельцы, умеющие обращаться с ручным плиткорезом, увидев результаты использования электрического станка профессионалом-отделочник, с целью повышения своего мастерства стремятся приобрести, освоить также и этот инструмент, более совершенный и производительный. Оптимальным решением этого вопроса является покупка электрического плиткореза заводского изготовления. Но качественный и долговечны инструмент стоит дорого, а станок по демократичной цене быстро изнашивается и выходит из строя.

Алгоритм изготовления

Если под рукой есть все необходимое материалы, то все сделать самому будет довольно просто. Для крепления лучше использовать верстак с большой рабочей поверхностью. Если такового нет в распоряжении, то его можно сварить из металла. В качестве основания отлично подойдут два металлических листа, между которыми будет находится желоб.

Если вы раньше не занимались подобными работами, то лучше заранее составить чертежи. Это позволит выполнить работу быстро и более качественно.

Изготовление инструмента происходит в следующей последовательности.

1. На верстаке фиксируется специальное крепление, при помощи которого будет держаться инструмент.
2. На рабочей поверхности при помощи металлических уголков устанавливаются металлические пластины, между которыми оставляется 1 сантиметр.

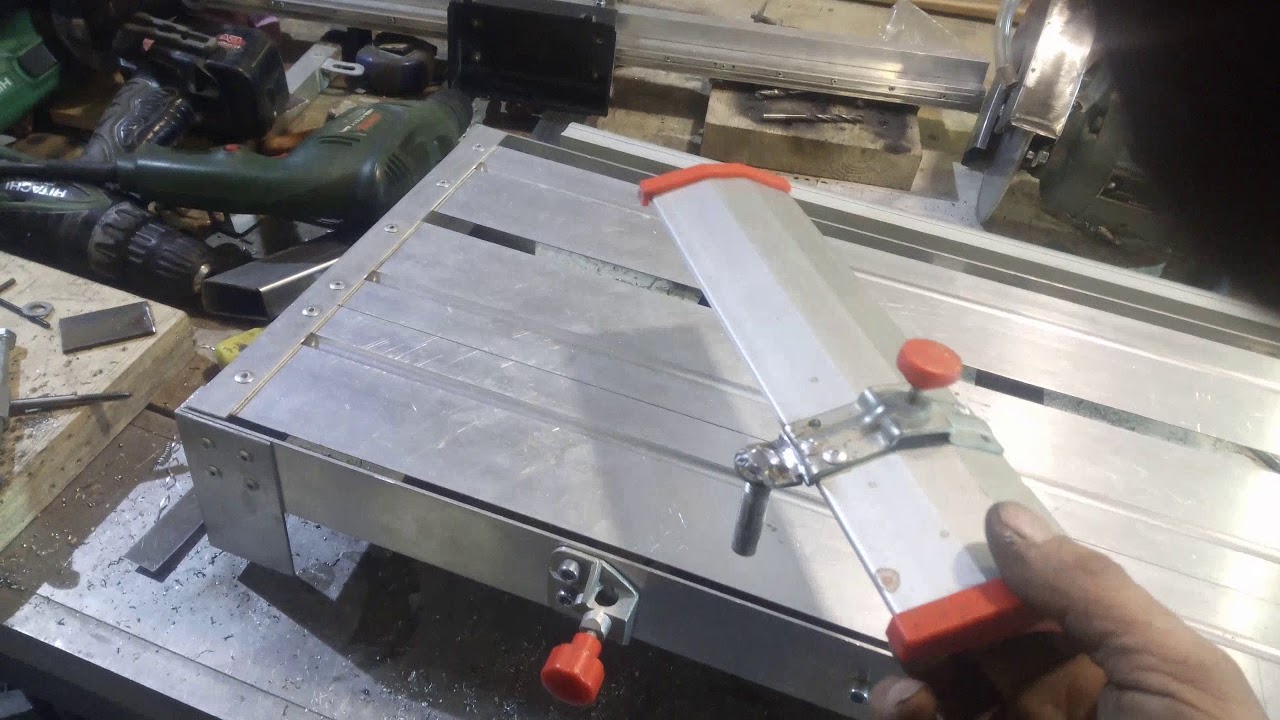

3. Сбоку от рабочей поверхности устанавливается подвижный ограничитель. С его помощью вы будете передвигать плитку по рабочей поверхности, а также он не будет позволять ей съезжать в сторону при распиле.
4. В последнюю очередь устанавливается болгарка, которая закрепляется при помощи фиксатора и хомутов.

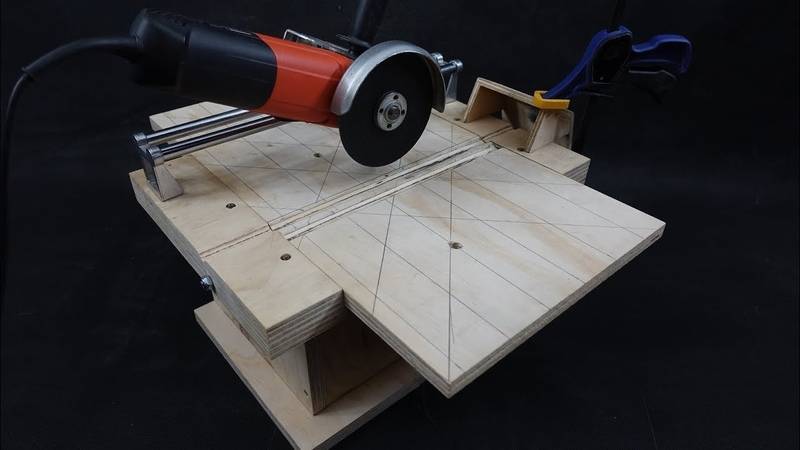

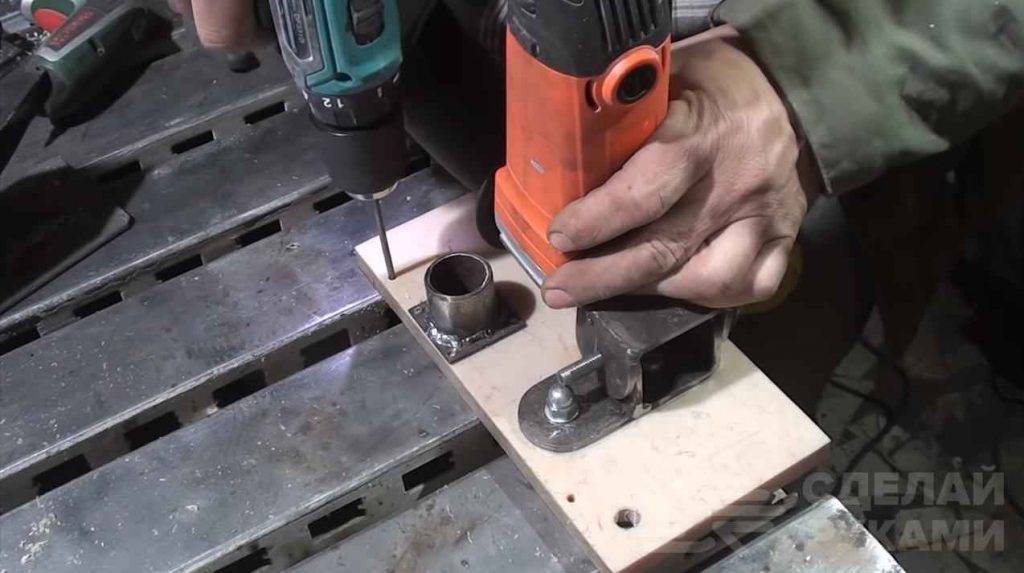

Чтобы с инструментом было удобнее работать, болгарку можно закрепить на передвижной кронштейн. Но это будет очень трудно реализовать из-за слишком сложной конструкции, особенно если у вас нет опыта выполнения подобных работ.

Существует еще один способ изготовления, при котором болгарка крепится под столом, он более простой в реализации, но удобство эксплуатации оборудования при этом сохраняется. Для изготовления такого инструмента вам понадобится стол с большой рабочей поверхностью, в середине которой вырезается отверстие. Его размера должно хватать, чтобы диск мог свободно вращаться. Далее выполняется крепление болгарки при помощи болтов. По бокам от него фиксируются две направляющие, по которым будет передвигаться плитка в процессе резки.

На следующем видео наглядно демонстрируется процесс изготовления инструмента для резки плитки в домашних условиях с нижним креплением. Обязательно посмотрите его, и у вас все получится:

Итог

Плиткорез – это весьма нужная вещь для обустройства домашнего уюта. Если вы сомневаетесь, что сможете выполнить его сами, лучше возьмите прибор в аренду или воспользуйтесь услугами мастера.

Источники

• https://zonaplitki.ru/instrument/elektricheskij-plitkorez-svoimi-rukami.html
• https://yaplitka.ru/plitkorez-svoimi-rukami.html
• https://handmade-expert.info/plitkorez-svoimi-rukami/
• https://tehnika.expert/dlya-remonta/bolgarka/kak-sdelat-plitkorez-svoimi-rukami.html
• https://DoctorPol.ru/nap-pokrytiya/plitochka/stanok-rezki-dlya-plitki.html
• https://laminatepol.ru/28443-plitkoreza-svoimi-rukami.html
• https://TehnoPanorama.ru/instrumenty/plitkorez-svoimi-rukami.html
