Пирометр для определения потерь тепла в доме и квартире

Подготовка перед тепловизионным обследованием


Прежде тем как приступить к тепловизионному
обследованию, дождитесь
подходящей погоды. Чтобы провести термографическое обследование жилым и
промышленным зданиям, вам нужна минимальная дельта Т (разница
температур) минимум 8 градусов C ° разницы между внутренней и
внешней
средой климата на протяжении нескольких часов до начала осмотра. Если
погода не сотрудничает с вами, придется отрегулировать термостат так,
чтобы система отопления или система охлаждения сделала внутреннее
помещение дома необычно жарким или холодным. Таким образом,
тепловизионное обследование можно проводить и зимой и летом. Чтобы быть
уверенным в адекватной дельта-Т, большинство инспекций термографии
запланированы на ранее утро. Раннее утро для инспекции термографии
являются лучшими и по другим причинам. Солнечный свет имеет тенденцию
нагревать наружные стены и крыши, усложняя при этом анализ. В идеале
солнце не должно светить на стены и крышу в течение не менее трех часов
до начала осмотра. Внутри много солнечного света также нежелательно для
эффективной работы специалиста термографии. Сильно ветреная погода не
подходит. В идеале, скорость ветра не должна превышать 8 м/с. Об
осадках не может быть и речи, а крыша и стены должна быть сухими. Так
же следует учитывать расстояние между зданиями. Помещение желательно
максимально освободить от мебели.

Какие температурные нормы в квартире по ГОСТу зимой и летом

Главный показатель указан в документе за номером 51617-2000. В соответствии с ним температура должна быть:

  • на лестничном марше — 14—20 градусов;
  • в вестибюле и коридорах — 16—22;
  • в прихожих, жилых и прочих комнатах квартиры — 18—25;
  • в ванной — около 24.

Более точно температуру регулирует ГОСТ 30494-2011:

Время годаПомещениеРекомендованное значение +/- 1
ХолодноеЖилое21
Жилое, на севере22
Кухня20
Туалет20
Ванная25
Межквартирный коридор19
Детская24
ТёплоеЛюбое23

Минимальные показатели

Обогрев помещений важен в любое время года, но особенно — зимой.

Для системы отопления предусмотрены типичные значения температуры, которые должны соблюдаться.

Для каждой комнаты имеется небольшой интервал, представленный в таблице выше. Как такового минимального порога нет.

Но есть несколько показателей, падение ниже которых говорит о неисправностях. Это касается обогрева помещений: законом допускается падение температуры до 12, 8 и даже 4 градусов, но лишь на короткий промежуток времени — 16, 8 и 4 часа соответственно.

Максимальные показатели температуры воды в радиаторах

СНиП 41-01-2003 устанавливает ограничения температуры сверху: для обвязки из одной трубы допускается нагрев теплоносителя до 115 градусов, из двух — до 95°C. Несмотря на разрешённые, значения редко превышают 80—85°C.

Нужна ли регулировка коэффициента эмиссии?

Коэффициент эмиссии (излучения) — это отношение излучаемой энергии объекта к энергии абсолютно черного тела при равных показателях температуры. Это означает, что при замерах пирометр точно покажет значение температуры абсолютно черного тела, а вот для других объектов в зависимости от цвета, матовой/глянцевой поверхности и окисленности, необходимо выставить соответствующий коэффициент. Так, например, коэффициент излучения листовой стали составляет 0,7, и показания пирометра нуждаются в корректировке.

Недорогие простые модели имеют фиксированное значение коэффициента излучения, равное 0,95. В принципе многие проверяемые материалы имеют коэффициент близкий этому, поэтому для кого-то может вполне хватить такого прибора. Однако, если вам нужно замерять температуру на материалах, у которых коэффициент эмиссии далек от 0,95, потребуется модель с регулировкой этого коэффициента. Естественно, такой прибор будет стоить дороже, но и показания будут ближе к реальности. Чтобы понять, какой прибор нужен именно вам, посмотрите в таблицу ниже и определите для себя, с какими материалами вы чаще всего имеете дело. Если с разными коэффициентами, берите прибор с регулировкой.

Дополнительная польза

Помимо своего прямого назначения, тепловизоры помогают узнать, в каком состоянии находятся инженерные коммуникации и элементы электрической системы (провода, соединительные коробки и другое электрооборудование).

Только «ловить» он будет не излишнее охлаждение, а чрезмерное нагревание приборов и материалов.

Например, повышение температуры в той или иной точке будет свидетельствовать о наличии плохого контакта, возможном возникновении короткого замыкания и скором выходе устройства из строя.

Такие места и элементы надо проверить и, возможно, отремонтировать или заменить.

Теплопотери через ограждающие конструкции

Приведу пример расчета для внешних стен двухэтажного дома.

1) Вычисляем сопротивление теплопередаче стены, деля толщину материала на его коэффициент теплопроводности. Например, если стена построена из тёплой керамики толщиной 0,5 м с коэффициентом теплопроводности 0,16 Вт/(м×°C), то делим 0,5 на 0,16: 0,5 м / 0,16 Вт/(м×°C) = 3,125 м2×°C/Вт

Коэффициенты теплопроводности строительных материалов можно взять здесь.

2) Вычисляем общую площадь внешних стен. Приведу упрощённый пример квадратного дома: (10 м ширина × 7 м высота × 4 стороны ) — (16 окон × 2,5 м2) = 280 м2 — 40 м2 = 240 м2
3) Делим единицу на сопротивление теплопередаче, тем самым получая теплопотери с одного квадратного метра стены на один градус разницы температуры. 1 / 3,125 м2×°C/Вт = 0,32 Вт / м2×°C
4) Cчитаем теплопотери стен. Умножаем теплопотери с одного квадратного метра стены на площадь стен и на разницу температур внутри дома и снаружи. Например, если внутри +25°C, а снаружи –15°C, то разница 40°C. 0,32 Вт / м2×°C × 240 м2 × 40 °C = 3072 Вт

Вот это число и является теплопотерей стен. Измеряется теплопотеря в ваттах, т.е. это мощность теплопотери.

5) В киловатт-часах удобнее понимать смысл теплопотерь. За 1 час через наши стены при разнице температур в 40°C уходит тепловой энергии: 3072 Вт × 1 ч = 3,072 кВт×ч

За 24 часа уходит энергии:

3072 Вт × 24 ч = 73,728 кВт×ч

Понятное дело, что за время отопительного периода погода разная, т.е. разница температур всё время меняется. Поэтому, чтобы вычислить теплопотери за весь отопительный период, нужно в пункте 4 умножать на среднюю разницу температур за все дни отопительного периода. Например, за 7 месяцев отопительного периода средняя разница температур в помещении и на улице была 28 градусов, значит теплопотери через стены за эти 7 месяцев в киловатт-часах:

0,32 Вт / м2×°C × 240 м2 × 28 °C × 7 мес × 30 дней × 24 ч = 10838016 Вт×ч = 10838 кВт×ч

Число вполне «осязаемое». Например, если бы отопление было электрическое, то можно посчитать сколько бы ушло денег на отопление, умножив полученное число на стоимость кВт×ч. Можно посчитать сколько ушло денег на отопление газом, вычислив стоимость кВт×ч энергии от газового котла. Для этого нужно знать стоимость газа, теплоту сгорания газа и КПД котла.

Кстати, в последнем вычислении вместо средней разницы температур, количества месяцев и дней (но не часов, часы оставляем), можно было использовать градусо-сутки отопительного периода — ГСОП, некоторая информация про ГСОП здесь. Можно найти уже посчитанные ГСОП для разных городов России и перемножать теплопотери с одного квадратного метра на площадь стен, на эти ГСОП и на 24 часа, получив теплопотери в кВт*ч.

Аналогично стенам нужно посчитать значения теплопотерь для окон, входной двери, крыши, фундамента. Потом всё просуммировать и получится значение теплопотерь через все ограждающие конструкции. Для окон, кстати, не нужно будет узнавать толщину и теплопроводность, обычно уже есть готовое посчитанное производителем сопротивление теплопередаче стеклопакета. Для пола (в случае плитного фундамента) разница температур не будет слишком большой, грунт под домом не такой холодный, как наружный воздух.

Технические характеристики

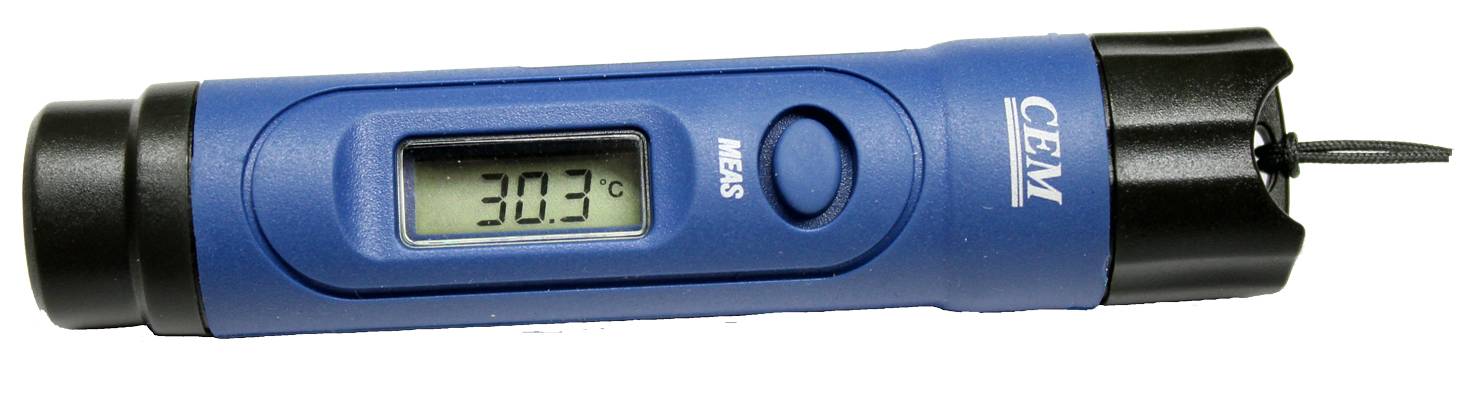

Как и любой прибор измерения, работа инфракрасного пирометра характеризуется определенными параметрами. Выбор определенной модели осуществляется по их значениям. Рассмотрим самые важные из них.

Оптическое разрешение

Он определяет площадь объекта, на поверхности которого измеряется температура. Он напрямую зависит от угла объектива устройства. Чем он больше, тем значительнее будет площадь измерения температуры. При этом учитывается расстояние до объекта.

Главным условием проведения точного измерения является наложение пятна только на материал поверхности. В случае превышения площади значение температуры будет неточным. Оптическое разрешение – это величина отношения диаметра пятна прибора к расстоянию до объекта. В зависимости от модели оно может быть равным от 2:1 до 600:1. Последнее относится к классу профессиональных устройств, применяемых для снятия показаний нагрева поверхности в тяжелой промышленности. Для бытовых и полупрофессиональных пирометров оптимальный показатель равен 10:1.

Рабочий диапазон

Определяется параметрами пирометрического датчика. В большинстве случаев он составляет от -30°С до 360°С. Учитывая, что теплоноситель в системе отопления может иметь максимальную температуру до 110°С, для бытовых целей можно применять практически все виды пирометров.

Погрешность

Указывает степень колебаний значений температуры в зависимости от точности настроек устройства. В среднем допускаются отклонения около 2% от нормированного показания.

Коэффициент излучения

Это отношение мощности температурного излучения при текущей температуре к такому же параметру эталонного абсолютно черного тела. Для неблестящих материалов он составляет 0,9-0,95. Поэтому большинство устройств дистанционного измерения температуры настроены именно на это значение. Однако, если попытаться ими измерить степень нагрева поверхности блестящего алюминия, то значение на индикаторе будет значительно отличаться от фактического.

Для точности измерения многие модели оборудуются лазерной указкой. Световое пятно располагается не в центре, а указывает оптимальную границу области измерения.

Как пользоваться

После приобретения прибора необходимо внимательно ознакомиться с инструкцией. Несмотря на несложные правила эксплуатации, неправильные действия могут привести к значительным искажениям температурных значений. Порядок измерения степени нагрева материала с помощью пирометра:

  • Включить устройство.
  • Направить раструб на измеряемую поверхность.
  • С помощью лазерной указки определить границу пятна измерения.
  • После активации на экране появятся значения температур. В зависимости от модели они могут быть записаны в память устройства или будут заменены значениями следующих измерений.

Как видно, на практике пирометром может пользоваться каждый. Поэтому он становится обязательным прибором измерения для работников компаний, занимающихся проектированием и монтажом автономных систем отопления.

Вопрос – ответ

У собственников частого жилья и муниципальной собственности появляются сомнения, связанные с описанными проблемами – утечки тепла, сырость. Проверка дома тепловизором и часто задаваемые и популярные вопросы получают следующие ответы:

Устраняют ли выявленные проблемы специалисты обследующей компании?

Как правило, владельцами тепловизоров становятся строительные бригады, в компетенцию которых входит наружное утепление стен дома, уплотнение изнутри и прочие работы, связанные с проблемой. Поэтому обязанность сделать все качественно, естественно, присутствует. Если услугу оказывает аудиторская фирма строительного профиля, то такой работы она не делает, однако, дает рекомендации куда обратиться, чтобы утеплить собственный дом.

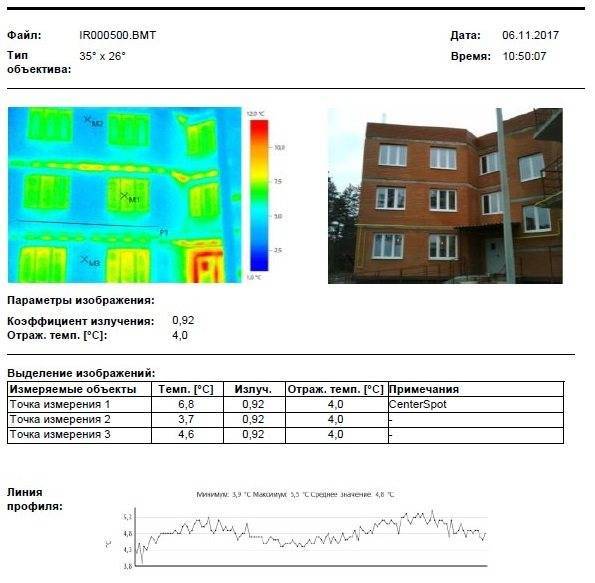

Трудно ли разобраться в отчетах?

Совершенно нетрудно. Они даны в форме тепловых графиков и указанием проблемных мест стен, кровли, внутренней отделки и трубопроводов. Проставлены максимальные и минимальные температуры. Проверка тепловизором и рекомендации содержат пояснения доступным нетехническим языком.

ПОСМОТРЕТЬ ВИДЕО

Требуется проанализировать промышленное неотапливаемое здание. Это возможно?

Да. Обследование тепловизором, возможно, для любого помещения. Показатели станут существенно меньше, и специалисты учтут необходимый коэффициент при собственных расчетах. Остальные условия соблюдаются: холодная погода, отсутствие осадков, открытые технологические проемы – окна и двери.

Существует ли услуга под ключ – анализ до утепления и после него?

Да. Некоторые фирмы практикуют комплексное обследование в виде бонусов или скидок после утепления квартиры или дома. Такие акции не редкость, так как конкуренция на ниве теплового анализа велика, а бизнес требует развития.

Как правило, профессиональные приборы одинакового качества и годятся для обследования любого объекта – теплого дома, холодного склада. Меняются только настройки. Операцию проводит специалист, разбирающийся в строительных технологиях.

Если читатель не нашел ответа на собственный вопрос, ему рекомендовано обратиться по контактным телефонам аудиторской фирмы, направленной на проверку жилых и бытовых строений. Для специалистов нет секретов – опыт анализа большой из-за популярности услуги. Обследование тепловизором — процедура, которая поможет выявить места с оттоком теплого воздуха из помещения.

Основные характеристики

Как любой высокоточный измерительный прибор, пирометр наделен параметрами, которые определяют сферу его применения.

• Показатель визирования D:S. Отношение расстояния от объекта (D) к размеру измеряемого пятна его поверхности (S). Пирометр производит замер в круглой области, а не в точке. И размеры его меняются в зависимости от расстояния до объекта. Параметр указывается в паспорте или наглядно отображается графически на корпусе прибора.

• Разрешающая способность. Пирометр ограничен своими пределами измерения. Одна модель может определить точное значение температуры, например, от -50 до 500°C, другая от 600, до 1500°C

Это важно учитывать при выборе устройства

• Предел точности. В некоторых случаях очень значимый параметр. Это процентное отклонение показаний измеряемой температуры от истинного ее значения.

• Излучающая способность. Тепловая энергия, испускаемая нагретым телом, зависит не только от его температуры, но и от материала, из которого оно изготовлено. Обычно, коэффициент задается вручную или выбирается его усредненная величина. В паспорте прибора будет отображена таблица, с полным наименованием материалов и значение параметра. Он настраивается с помощью меню прибора. Это позволяет повысить точность измерения.

• Рабочий ресурс. Другими словами – это время работы устройства от автономного источника питания. Это относится только к ручным моделям. Стационарные пирометры подключаются к источнику стабилизированного тока.

№2. Пример тепловизионного обследования многоквартирного дома

Пример: тепловизионное обследование многоквартирного дома

«30» октября 2020 года мы проводили тепловизионное обследование многоквартирного дома.

Мы проводили обследования при таких условиях:

  • температура воздуха 4 °С , внешняя относительная влажность 83%,
  • измерения проводились при отсутствии солнечного освещения в течении 12 часов перед проведением термографирования,
  • средний тепловой напор составил 16 °С,
  • коэффициент излучения объекта контроля был более 0.7,
  • тепловой контроль проводился в отсутствии осадков, тумана при скорости ветра 2 м\с.

Мы использовали оборудование:

  • тепловизор «Testo 871»,
  • термогигрометр «Testo 622»,
  • измеритель плотности теплового потока и температуры ИТП-МГ4.03 «ПО-ТОК»,
  • термоанемометр «Testo 405».

Мы получили следующие результаты.

На термограмме не наблюдаются дефекты, но зафиксированы конструктивные мостики холода (по перекрытиям этажей).

Дефектов нет, все в порядке.

Обнаружили конструктивные мостики холода по перекрытиям.

Выявили инфильтрацию воздуха через уплотнения по периметру двери подъезда.

Дефектов не выявлено, кроме конструктивных мостиков холода.

Обнаружили большие теплопотери, инфильтрация воздуха через входную дверь подъезда.

По уплотнению двери этого подъезда зафиксировали инфильтрацию воздуха, значительный дефект.

Очередная дверь подъезда имеет значительный дефект – инфильтрация воздуха.

Входная наружняя дверь негерметична, нарушен или отсутствует уплотнитель.

Зафиксировали инфильтрацию наружного воздуха, большие теплопотери.

Разница температур внутри и снаружи

Еще одна проблема заключается в том, что термограммы можно снимать только при разнице температур внутри дома и снаружи, не меньше 15 градусов. Здесь действует принцип – чем больше, тем лучше. Теплой весной, летом или осенью проводить измерения нельзя.

Разница минимум должна быть 15 градусов, иначе вы ничего не увидите. Что такое эти самые 15С?

Например, при +20 градусах в помещении и нуле на улице, измерение производить можно, но все же лучше это делать зимой. Однако и здесь будут вмешиваться посторонние факторы.

Если вы немного опоздали и на крышу уже лег снег, то ничего под этим снегом вы не увидите. Будь он толщиной всего 1см, не говоря уже о худших условиях.

Цена и стоимость работ

Во-первых, если проводить данное обследование полноценно, знайте что оно должно стоить гораздо дороже, чем предлагают отдельные частники (5-6 тыс. рублей). Те кто купил такой прибор для заработка, безусловно будет говорить, что без этого обследования никуда.

Им элементарно нужно отбить свои вложения. И не верьте, что такая работа занимает буквально пару минут. Во-первых, это потраченное время специалиста на приезд-отъезд, расходы на ГСМ.

Амортизация техники, предварительные переговоры по телефону. Собственно сама съемка в зимний период времени на холоде, лазание по сугробам, лестницам и кустам. И все это в определенное время суток.

Подготовка отчета. Доставка его и подробное объяснение, что к чему. Ведь обработка информации, как правило, стоит гораздо дороже, чем сырые данные в виде красно сине-желтых картинок.

Грамотные специалисты перед выездом запрашивают по WhatsApp фотоснимки тех поверхностей, которые требуется простреливать. И зачастую после этого, даже отказываются выезжать (нет нормального подхода, в доме все стены заставлены мебелью, все обвешено сайдингом).

А если уж они выехали, то не удивляйтесь, за что выставляют счета после таких обследований.

Кроме того, технических средств, которые нужно будет привлекать для энергоаудита, требуется гораздо больше, чем один единственный тепловизор. Например, та же аэродверь.

Хотя если использовать только ее одну, то и здесь разницы большой не будет. Картинка углов примыкания стены к потолку, после затыкания всех вентиляционных отверстий и создания избыточного давления +50 миллибар или разрежения -50 миллибар, будет чуть-чуть с большей фильтрацией.

На практике это большого значения не имеет, так как в реалии мы живем не при избыточном, и не при недостаточном давлении в доме.

Тепловые потери окон

Потери тепла за счет окон рассчитываются по следующей формуле:

Qок=Kок*Fок(tвнут-tвнеш), где

  • Kок – коэффициент теплопроводности материала, °С м2/Вт;
  • Fок – площадь стены, м2;
  • tвнут – температура внутри помещения, °С;
  • tвнеш – температура снаружи, °С

Так же как и у стен, снизить теплопотери окон можно за счет многослойности стекла. Также огромное влияние оказывают правильно установленные комплектующие и качественный утеплитель. Также большое влияние оказывает качество материалов, из которых изготовлено окно. Большая площадь окон также оказывает негативное влияние. Поэтому не стоит в регионах с холодными зимами устанавливать большие окна.

Рекомендации к использованию

Каких рекомендаций стоит придерживаться для того, чтобы грамотно эксплуатировать устройство и получать точный результат измерений? Прежде всего, стоит сказать о том, что точность показателей зависит от ряда факторов:

способность излучения поверхности объекта;

температура измеряемого предмета;

температура той среды, в которой находится объект;

расстояние, на котором происходит измерение.

Теперь подробнее о каждом. Излучательная способность предмета подразумевает под собой энергию (в данном случае тепло), которое объект отражает от себя. Большая часть предметов имеет способность излучения в пределах от 0,8 до 0,96 . Это объясняет установленный при производстве в недорогих пирометрах показатель 0,95.

Температура предмета меняет способность излучения предмета, поэтому здесь может быть допущена погрешность в измерениях в полтора и более раз. К тому же, непрофессиональный пирометр не может дать точных показаний при замерах температуры предметов, показатель которых превышает отметку 550 градусов.

Температура окружающей среды также вносит свои коррективы в конечный показатель определения температуры. Это обусловлено тем, что в приборах встроены элементы-полупроводники, характеристика которых меняется в зависимости от окружающей среды. Изменение их свойств даст погрешность в прямой зависимости.

Расстояние, на котором производится определение показателей предмета, отражается на точности конечного результата измерений. Пирометры оснащены оптической системой, поэтому область, с которой производится снятие показаний излучения, прямо зависит от расстояния, на котором находится прибор по отношению к объекту.

При измерении стоит учитывать важную деталь – зона, с которой планируется снимать показания не должна выходить за область объекта. К каждой модели измерительных устройств прилагается инструкция с руководством по эксплуатации, в которой указывается идеальное расстояние и площадь для получения более точных результатов. Среди моделей можно встретить приборы с лазерными указателями из нескольких лучей, обозначающих границы для измерений.

Также рекомендуется предупредить попадание любых взвешенных в воздухе частиц, которые могут отразиться на конечных показателях. Нельзя проводить измерения через прозрачные поверхности, потому что, в таком случае, будет получен результат измерения температуры этой поверхности.

5 ответов на вопрос от юристов 9111.ru

«Как именно производится замер температуры воздуха в квартире многоквартирного дома? «

Произвольно, как стороны договора захотят.

Постановление Правительства РФ от 06.05.2011 N 354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов» (вместе с «Правилами предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов») не содержит требований о порядке замера температуры.

Нужно, чтобы было «в жилых помещениях — не ниже +18 °C (в угловых комнатах — +20 °C), в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) -31 °C и ниже — в жилых помещениях — не ниже +20 °C (в угловых комнатах — +22 °C);

в других помещениях в соответствии с требованиями законодательства Российской Федерации о техническом регулировании (ГОСТ Р 51617-2000).

Допустимое превышение нормативной температуры — не более 4 °C;

допустимое снижение нормативной температуры в ночное время суток (от 0.00 до 5.00 часов) — не более 3 °C;

снижение температуры воздуха в жилом помещении в дневное время (от 5.00 до 0.00 часов) не допускается».

Можно непрерывно с 5.00 до 0.00 часов мерить температуру, если стороны согласны.

Здравствуйте! Требования к качеству коммунальной услуги по отоплению названы в п. 15 Приложения 1 к Правилам предоставления коммунальных услуг. В общем случае температура воздуха в жилых помещениях должна быть не ниже +18 °C (в угловых комнатах — не ниже +20 °C).в Постановлении ФАС ЦО от 12.08.2014 по делу N А14-18222/2012 подтверждено, что температура воздуха в жилых помещениях должна быть замерена прибором, а не выведена расчетным способом.

Главой 10 праваил, утвержденных Постановлением Правительства РФ от 06.05.2011 № 354 предусмотрен порядок установления факта предоставления коммунальных услуг ненадлежащего качества и (или) с перерывами, превышающими установленную продолжительность, в соответствии с которым при обнаружении факта предоставления коммунальных услуг ненадлежащего качества составляется акт проверки.

В акте проверки должны быть указаны дата и время проведения проверки, выявленные нарушения параметров качества коммунальной услуги, использованные в ходе проверки методы (инструменты) выявления таких нарушений, выводы о дате и времени начала нарушения качества коммунальной услуги.

Измерение температуры воздуха в жилых помещениях осуществляется в комнате (при наличии нескольких комнат — в наибольшей по площади жилой комнате), в центре плоскостей, отстоящих от внутренней поверхности наружной стены и обогревающего элемента на 0,5 м и в центре помещения (точке пересечения диагональных линий помещения) на высоте 1 м. При этом измерительные приборы должны соответствовать требованиям стандартов (ГОСТ 30494-96).

Порядок оформления актов об отсутствии теплоснабжения или снижения качества тепловой энергии предусмотрен также разделом 8 договора, согласно которому акт, подтверждающий факт отсутствия теплоснабжения или снижения качества тепловой энергии, составляется и подписывается представителями сторон договора по инициативе потребителя. В акте должно быть указано начальное время снижения качества тепловой энергии, время подачи заявки, время нормализации работы, общее количество часов отсутствия или некачественного теплоснабжения, причины некачественного теплоснабжения. (источник Постановление Пятнадцатого арбитражного апелляционного суда от 26.06.2015 N 15АП-8568/2015 по делу N А32-10515/2014)

Одним из важных условий хорошего самочувствия человека является оптимальная температура в квартире. В первую очередь регулирование комнатной температуры зависит от человеческих предпочтений: кто-то любит прохладу, кому-то более комфортно в тепле. Однако не следует забывать о рекомендованных специалистами нормах температурного режима в жилых помещениях. На здоровье домочадцев могут негативно сказаться как перегрев, так и переохлаждение. Зная допустимые верхние и нижние границы комнатной температуры в квартире, легко можно скорректировать комфортный микроклимат в своём доме и не навредить здоровью домочадцев.

Определение влажности воздуха

Влажность воздуха зависит от содержания
в нем водяных паров. Гигиеническое
значение влажности воздуха определяется,
главным образом, ее влиянием на тепловой
обмен человека. Высокая влажность
воздуха в сочетании с его высокой
температурой затрудняет отдачу тепла.

Если температура воздуха близка или
выше температуры тела, отдача тепла
осуществляется только благодаря
испарению пота с поверхности кожи. Но
последнее возможно только при условии
низкой влажности воздуха. При высокой
влажности затрудняется отдача тепла и
путем испарения, вследствие чего
происходит перегревание организма.

Высокая влажность воздуха в сочетании
с низкой температурой способствует
отдаче тепла путем проведения и конвекции,
что может привести к охлаждению организма
и возникновению простудных заболеваний.

Слишком низкая влажность воздуха
(относительная влажность 10-15%) в сочетании
с высокой температурой вызывает чувство
жажды, сушит слизистые оболочки рта и
верхних дыхательных путей, однако сухой
воздух при всех условиях переносится
легче, чем влажный.

Наиболее благоприятной является
относительная влажность в пределах
30-60% при температуре воздуха 18-20°С и
слабом его движении (0,2-0,4 м/с).

Влажность воздуха характеризуется
следующими величинами:

Абсолютная влажность -упругость водяных
паров, находящихся в
данный момент в
воздухе (выражается в
миллиметрах ртутного столба), или
количество водяных паров в граммах,
содержащихся в 1 м3
воздуха в момент исследования.

Максимальная влажность
— упругость водяных паров при полном
насыщении воздуха влагой при данной
температуре, или количество водяных
паров в граммах, необходимое для полного
насыщения 1 м3
воздуха при данной температуре.
Максимальная влажность воздуха зависит
от температуры. Чем выше температура
воздуха, тем больше требуется водяных
паров для
полного его насыщения.

Относительная влажность
отношение абсолютной влажности к
максимальной, выраженное в процентах.

Дефицит насыщения
— разность между
максимальной и абсолютной влажностью.

Физиологический дефицит
насыщения

разность между максимальной влажностью
воздуха при температуре 37°С (температура
тела) и абсолютной влажностью воздуха
в момент исследования. Он указывает,
сколько граммов воды может извлечь из
организма кубический метр вдыхаемого
воздуха.

Точка росы
— температура, при
которой воздух становится насыщенным
водяными парами.

Абсолютная влажность воздуха определяется
приборами, которые называются
психрометрами. Психрометры бывают двух
типов: стационарные и аспирационные.

Стационарный психрометрАвгуста
состоит из двух одинаковых ртутных или
спиртовых термометров, условно называемых
«влажным» и «сухим». Резервуар
«влажного» термометра обернут
кусочком тонкой материи (батист, марля),
конец которого опущен в сосуд с
дистиллированной водой. Верхний край
сосуда должен находиться на расстоянии
3-4 см от резервуара термометра. С
поверхности влажной материи происходит
испарение воды. На процесс испарения
затрачивается тепло, поэтому «влажный»
термометр будет охлаждаться и показывать
более низкую температуру, чем «сухой».
При определении влажности воздуха
прибор следует оградить от источников
излучения и случайных движений воздуха.
Отсчеты показаний обоих термометров
производят через 10-15 мин после установки
прибора. Абсолютную влажность вычисляют
по следующей формуле:

A
=
fa(t1t2)B,

где А —
искомая абсолютная
влажность;

f
— максимальное напряжение
водяных паров при температуре «влажного»
термометра;

а — психрометрический
коэффициент, который при определении
влажности атмосферного воздуха
принимается равным 0,00074, при определении
влажности комнатного воздуха — 0,0011;

tl— показания
сухого термометра;

t2
— показания влажного
термометра;

В — барометрическое давление в момент
наблюдения.

Пример.При исследовании влажности
воздуха в операционной сухой термометр
показал 21°С, влажный — 17°С. Барометрическое
давление 756 мм. рт. ст.

По табл. 1 находим максимальную влажность
при температуре влажного термометра,
т.е. при 17°С. Она равна 14,53 мм. Подставляем
все значения в формулу:

А = 14,53 — 0,0011 x
(21 — 17) x
756 = 11,21 мм. рт. ст.

Таблица 1

Ответы знатоков

Денис Астанин:

Причем тут атмосферное давление.. . Конечно можно, если температура в комнате попадает в диапазон термометра. Например если в комнате температура -5, а шкала термометра от 0 до +60, то нельзя. А если температура попадает в этот промежуток, то можно и показания будут правильные. В качестве жидкости в таких термометрах используется спирт, а не ртуть…

Евгений Зубов:

Наврятли

Альберт:

Нет . Он будет показывать не верные данные .

Дмитрий Низяев:

А жидкость внутри термометра просто НЕ В КУРСЕ, что именно находится снаружи, вода или воздух. Можете измерять, конечно. Точность нисколько не изменится.

metoflex. Нет, между уличным и водяным термометром другое отличие: в соотношении объема колбы с длиной трубки. Попросту говоря — другой диапазон измерений. Давление здесь совершенно ни при чем, т. к. внутри термометра в любом случае давление нулевое. Играет роль только коэффициент теплового расширения жидкости, ее количество в колбе и диаметр-длина трубки. Чем тоньше трубка, тем быстрее та же жидкость поднимается по ней. Чем больше объем колбы, тем быстрее жидкость поднимается по той же трубке. Просто геометрия. Но давление в любом случае нулевое, воздух специально откачивается из трубки, чтобы его упругость не искажала движения жидкости. Давление может измениться только в одном случае — когда термометр перегрет и жидкость коснется верхнего конца трубки. Но это одновременно означает и гибель термометра, т. к. жидкость не сжимается, И трубка мгновенно будет разорвана.

Александр Дунаев:

Как мне кажется, можно. Ибо единственное отличие от обычного термометра в том, что колба, в которой находится ртуть — может выдерживать значения давления, большие, чем атмосферные.

Альберт, не моглди бы Вы пояснить причину, по которой будут неверные сведения отображены на шкале термометра? (У меня от вашей т. зрения error в голове возник)

Дмитрий Низяев Это я все понимаю, просто я имел ввиду давление на саму колбу, со стороны воды, когда мы погружаем ее в воду. Т. е. стекло толще должно быть, чтобы не треснуло, под действием давления, со стороны воды.

MwenMas:

Конечно, можно.

Артур Помишин:

нит

Алина Афилинтова:

Часы Касио Протэк, для этого есть :))

Характеристики и принцип работы

Прежде всего, стоит дать определение такому понятию как пирометр. Пирометр – один из видов средств определения температуры. Процесс замера показателей пирометром осуществляется за счет улавливания теплового излучения объекта устройством.

Значение температуры предмета указывается на встроенном индикаторе или же выдается цифровым значением. Говоря о пирометре, стоит отметить, что прибор способен к определению температурного режима в поле зрения устройства (то есть в пределах радиальной зоны).

Как правило, устройство выдает среднее значение в пределах области, в которой он установлен. Область улавливания данных прибором можно менять за счет перемещения устройства на разные расстояния от предмета.

Температурные нормы воздуха в квартире

Ощущение комфорта от обогрева помещения субъективно. Однако есть единые стандарты, обусловленные физиологическими потребностями человека, а также назначением помещений, в которых он пребывает.

Хотя существует достаточно большой диапазон нормы, предписывающей, какой должна быть температура воды в системе отопления многоквартирного дома, нормативы теплового режима воздуха в квартире весьма однозначны.

Так, в соответствии со стандартами, во время отопительного сезона в квартире должен сохраняться следующий температурный режим:

  • в жилой комнате — 18 °С;
  • в жилой угловой комнате — 20 °С;
  • в ванной комнате — 25 °С;
  • в туалете (отделенном от ванной) — 18 °С;
  • в совмещенном санузле — 25 °С;
  • в кухне — 18 °С.

Эта норма по ГОСТу позволяет сохранить здоровье жильцов, не подвергая их воздействию неблагоприятных условий.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
