Пескоструйный пистолет на компрессор — назначение и применение инструмента

Техника пескоструйной обработки

Пескоструйное оборудование выпускает смесь воздуха с песком под высоким давлением. Соединение позволяет без затруднений обрабатывать различные поверхности металлических, каменных или стеклянных материалов. Также имеется возможность выполнять декоративное оформление деталей.

Большинство моделей имеют регулировку струи, что дает возможность обрабатывать как материалы больших объемов, так и мелкие поверхности. Состав выпускаемой смеси зачастую содержит кварцевый песок, мелкие частицы стекла, железную дробь. Размер выпускаемых частиц не должен превышать 0,5 мм во избежание повреждений оборудования.

Выбираем песок для пескоструйного пистолета

Немаловажный вопрос при обработке поверхностей пескоструйными пистолетами — какой песок выбрать. Многие неопытные мастера для таких целей применяют обычный уличный песок, что в итоге приводит к быстрому выходу из строя оборудования. Кроме того, что уличный песок способствует выведению из строя насадки, он еще может повредить обрабатываемые поверхности

При выборе расходного материала для пескоструйных пистолетов важно учитывать такие факторы:

Размер фракции — зависит от таких критериев, как диаметр сопла, давление компрессора и необходимый результат
Твердость материала — для оценивания применяется 10-бальная шкала. Не всегда нужно выбирать песок высокой твердости, так как это зависит от типа материала обрабатываемой поверхности
Абразивные способности — этот параметр характеризует время, за которое расходный материал справится с поставленной задачей

Чем выше абразивная способность, тем больший объем работ удастся выполнить за короткий промежуток времени
Способность к рекуперации — этот параметр важно учитывать, когда применяется специальный инструмент с пескосборником

Для пескоструя применяются четыре вида песка:

Кварцевый — отличается невысокой стоимостью, а также доступностью. Характеризуется материал многочисленным количеством в составе, что положительно отражается на качестве обработки. Недостаток кварцевого песка для пескоструя в том, что он вреден для здоровья, поэтому работы нужно проводить строго с применением защитных средств, а рядом при этом не должно быть людей и животных
Корунд — материал, который отлично подходит для работы с высокопрочными материалами покрытия. Корундовый песок способен к рекуперации, и применяется он в самых разных сферах
Гранатовый — абразивный материал, который отличается экологической чистотой, но применяется он на оборудовании, которое работает на воде с высоким давлением
Купершлак — отличается высокой плотностью абразивных веществ, и при этом он может использоваться для повторной обработки

В состав входят вредные для здоровья человека частицы кварца, поэтому при работе немаловажно надевать защитное обмундирование

При выборе песка нужно также учитывать, какой тип пескоструйного оборудования применяется. Это могут быть устройства закрытого или открытого типа.

Это интересно! Использовать для проведения пескоструйных работ необходимо исключительно сухой песок.

Как работать пескоструйным пистолетом — основные рекомендации

Если понимаете принцип работы пескоструя, то не составит труда освоить тактику пропесочивания поверхности с целью удаления коррозии, краски, лака и прочих загрязнений. Перед началом проведения работ следует подготовить рабочее место, а также надеть защитное обмундирование. Что представляет собой процесс подготовки к пескострую, рассмотрим подробно:

Выбор места проведения работ. Лучше всего работы проводить в закрытом помещении, так как песок разлетается на большие площади, что усложняет его сборку, а также вредит экологии, в зависимости от типа применяемого абразива. Работы проводить на улице можно, если необходимо удалить ржавчину или краску с ворот или забора, а также прочих масштабных поверхностей
Простелить на пол клеенку или линолеум. Это надо для того, чтобы после окончания работ было легко собрать песок, и воспользоваться им повторно
Обеспечить хорошее освещение помещения

Это очень важно, так как работа в плохо освещаемом помещении приведет к тому, что останутся необработанные участки. При проведении работ снижается видимость за счет облака пыли
Убрать все лишние предметы, которые не нуждаются в обработке

Если поток из пистолета попадет на поверхность, то это приведет к его порче

Немаловажно выбрать необходимые защитные средства при проведении работ:

Специальные защитные очки. К очкам предъявляются следующие требования — они должны плотно прилегать к телу, и изготавливаться из стекла. Пластиковые стекла при попадании на них песка поспособствуют снижению видимости
Респиратор — причем нужно использовать не простую маску, а полноценный респиратор, особенно если работы проводятся в закрытом помещении
Плотная одежда и головной убор

После этого можно приступать к проведению пескоструйных работ. Трудности с их проведением не возникает, так как суть заключается в удалении поверхностного покрытия с обрабатываемой детали. В зависимости от типа обрабатываемого материала, нужно отрегулировать давление и подачу песка, после чего приступать к обработке. Пистолет нужно держать под углом 45 градусов к обрабатываемой поверхности, так как именно под таким углом эффект отрыва частиц от поверхности является максимальным.

Это интересно! Длительность удержания инструмента на одном участке зависит от толщины удаляемого слоя с поверхности, и устанавливаются экспериментально. После окончания работ поверхность необходимо обезжирить, и можно приступать к покрасочным работам.

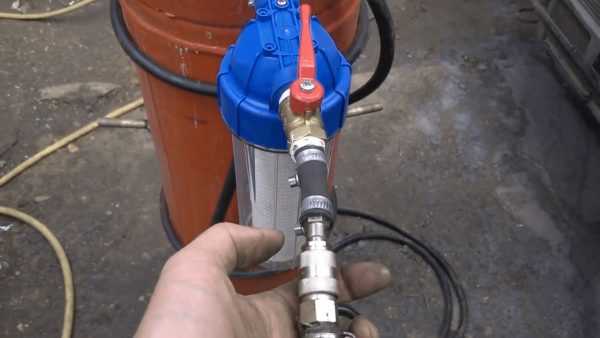

Как сделать пескоструй своими руками

В действии самодельный пескоструйный аппарат проявляет себя не хуже покупного, если он сконструирован правильно. Ниже приведен способ создания простого мини-пистолета.

Установка сопла

Необходимо приобрести готовый распылитель с соплом. Если в комплекте имеется два сопла разного размера, нужно взять то, что больше.

Монтаж переходника

Для правильной работы распылителя следует поставить переходник с наружной резьбы на внутреннюю. Обычно для этой цели годится переходная муфта размером 1 см, которую надо обмотать ФУМ-лентой по часовой стрелке с целью герметизации. Далее нужно затянуть муфту при помощи пассатижей.

Вырезание заготовки топорища

Для экономии абразива можно отрезать сопло на 0,5-1 см длины, используя шлифовальную машинку с отрезным диском. Для удобства работы рекомендуется зажать сопло в тисках.

Создание резервуара из бутылки

Взять бутылку на 0,5 л из пластика, отрезать ножом кольцо от крышки, убрать его. Просверлить дырку на месте расположения этого кольца насквозь, взяв сверло на 3 мм, а затем расширить отверстие сверлом на 4,8 мм. Бутылку при этом также следует держать в тисках.

Засыпка абразива

Заполнить бутылку песком или иным абразивом (например, стеклянным). Делать это следует, поставив на бутылку воронку из пластика или листа бумаги. После нужно ввести в высверленные дырки сопло, приклеить его термоклеем.

Проверка изделия

По мере готовности насадки мини-пистолет подключается к компрессору. Для проверки устанавливается невысокий показатель давления и проводится тестирование на любой старой, загрязненной или окрашенной детали. Обязательно нужно использовать респиратор, очки, прочную одежду, чтобы не нанести вред здоровью при работе с пескоструем.

Сферы промышленности

При работе пескоструйного аппарата используется несколько методов промышленности. Наиболее распространенный вид деятельности пескоструем – очистка материалов под высоким давлением. Данный вид работ зарекомендовал себя дешевизной, надежностью во всех сферах промышленности.

Очистка при помощи инжекторного типа пескоструя используется при мелких работах. Основными особенностями является малый расход воздуха и энергии, что позволяет экономить на счетах за энергию. Использование мокрого абразива подразумевает очистку сооружений выполненных из нержавеющих материалов. Данный способ позволяет быстро и качественно очистить поверхность.

Песок для пескоструйного аппарата

Использование механической обработки иногда не полностью отвечает требованиям производства. В таких случаях используется абразивный порошок или песок. Наиболее распространенными являются материалы капер шлаки, песок кварцевый, другие виды сырья. Различный размер позволяет выбрать песок под необходимые нужды.

Выбор продукта происходит по некоторым критериям:

Показатели твердости характеризуют стойкость абразива. Твердость сырья оценивается по десятибалльной шкале, повышенная оценка означает более стойки свойства материала при обработке.
Фракция означает степень зернистости. Подразделяется на комплексную, основную и минимальную зернистость. Выбор сопла зависит от свойств фракций кварцевого песка.
Механическая устойчивость определяет характерность разрушений при контакте с обрабатываемыми поверхностями.
Абразивность — важный измеритель, воздействует на параметры материала, необходимой для обработки.

Песок для пескоструйного пистолета

Важно помнить, что мелкие частицы песка экономят время при обработке, а более крупные создают зернистую поверхность, что делает более доступной дальнейшую обработку. Использование различных зерен влияет на обработку поверхности

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Если вы решили собрать самостоятельно пескоструйный аппарат, вам просто не обойтись без пистолета. Именно им производится подача абразивного материала для очистки поверхности. Поэтому нужно тщательно выбирать такой элемент для работы.

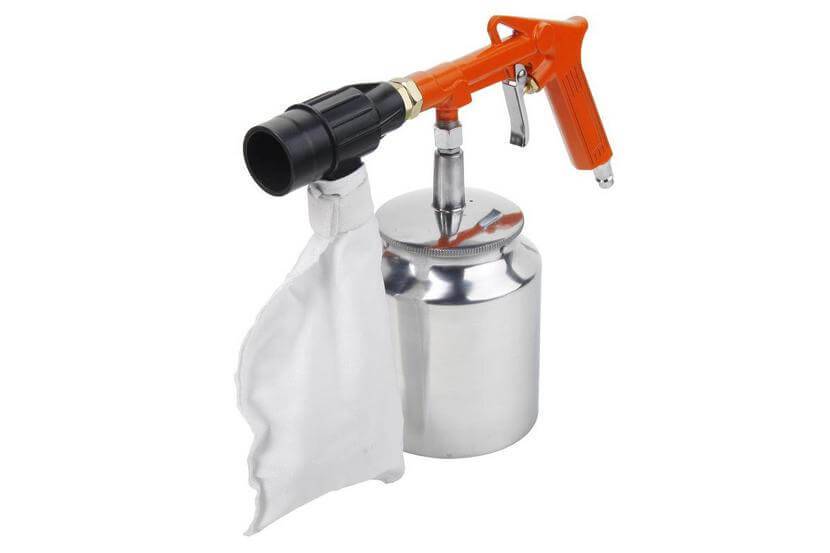

Пескоструйный пистолет

Кроме того, что пистолет позволяет тщательно и правильно обрабатывать поверхность, его производительность напрямую связана с работой компрессора. Следовательно, одно не будет хорошо работать без другого.

Все модели могут отличаться между собой как по внешнему виду, так и по дополнительным характеристикам.

Пескоструйная камера

Чтобы снизить расход песка, который разлетается в стороны и значительно тратится, можно использовать особую камеру. Ее несложно сделать самому, хотя это и потребует временных и финансовых затрат. Необходимо сварить в виде ящика металлические листы, установить в корпусе стекло для визуализации процесса. Впереди высверливаются 2 дырки, к которым крепятся 2 грубые несъемные перчатки. Дно делается из толстой проволоки или решетки, а под ним располагается пластиковый или металлический желоб для отвода абразива. Пескоструйный пистолет устанавливается внутрь камеры, которую удобнее всего располагать на столе.

Возврат денежных средств или обмен товара от Пневмомагазина.ру

Возврат денежных средств

Если по каким то причинам Вас не устроил исправный товар, который Вы приобрели, Вы имеете право на возврат денежных средств в течении первых 14-ти дней, включая день покупки. Неотъемлемым условием для возврата исправного товара является отсутствие видимых следов эксплуатации, вскрытия изделия, а также отсутствие внешних повреждений, сколов, трещин, царапин. При возврате товара, вы обязаны передать товар в оригинальной неповрежденной упаковке и полной комплектации. Взамен Вы получаете выплату равную стоимости покупки, или возможность обменять товар.

Для того, чтобы воспользоваться правом возврата, Вам необходимо:

Написать Заявление (скачать).
В Заявлении четко укажите причину возврата.
К Заявлению необходимо приложить копию товарного и кассового чека, гарантийный талон.
При возможности. отсканировать Заявление и копии товарного и кассового чека и отправить по электронному адресу:

Возможность обмена товара

Если по каким то причинам Вы желаете обменять исправный товар, который Вы приобрели, Вы имеете право на это в течении первых 14-ти дней, включая день покупки. Неотъемлемым условием для обмена исправного товара является отсутствие видимых следов эксплуатации, вскрытия изделия, а также отсутствие внешних повреждений, сколов, трещин, царапин. При возврате товара, вы обязаны передать товар в оригинальной неповрежденной упаковке и полной комплектации. Взамен Вы получаете возможность обменять товар на другой, соответствующий Вашим ожиданиям..

Для того, чтобы воспользоваться правом обмена, Вам необходимо:

Написать Заявление (скачать).
В Заявлении четко укажите причину обмена, марку и модель товара, на который вы хотите заменить.
К Заявлению необходимо приложить копию товарного и кассового чека, гарантийный талон.

Виды насадок и их назначение

Если пистолет для продувки комплектуется насадками, то стоимость его будет выше по сравнению с прибором, который продается отдельно. Наличие насадок значительно расширяет функционал рассматриваемого инструмента. В зависимости от насадок, которые еще также называют наконечниками, выполняются соответствующие действия. Наконечники для пневматических пистолетов под компрессор бывают таких видов:

Прямые или с коническим соплом — это самая популярная конструкция насадок, с которой и поставляются все приборы. Такие наконечники считаются универсальными, а применяются они для выполнения разных работ — продувка, обдувка, очистка. Различие прямых и конических насадок заключается не только в конструкции основания сопла, но еще и в величине подачи сжатого воздуха. Коническая конструкция за счет уплотнения основания уменьшает поток, но при этом увеличивается его давление
С жестким и гибким носиком — гибкая конструкция наконечника позволяет добраться инструментом до труднодоступных мест, чтобы произвести продувку или удаление засорений, например, через узкий канал добраться до основания, расположенного под углом 90 градусов, можно только при помощи насадки гибкой конструкции. Кроме того, гибкие наконечники позволяют плотно соединить пистолет со стальными или пластиковыми трубами при необходимости из продувки
С прямыми и изогнутыми осями — изогнутая конструкция сопла позволяет выполнять продувочные действия в отверстиях, расположенных под разными углами
С круглыми и щелевыми отверстиями — наличие щелей позволяет обеспечивать продувку не только в прямой плоскости, но еще и по периметру. К примеру, эффективность продувки цилиндрической детали будет выше, если воспользоваться насадкой со щелевыми отверстиями по периметру сопла насадки
С обычными и удлиненными соплами — удлиненные сопла предназначены для того, чтобы добраться до труднодоступных мест. Длина удлиненных насадок отличается, поэтому при покупке нужно учитывать этот фактор

Насадки на пистолет для компрессора воздушный для продувки меняются очень легко. Крепятся они за счет резьбового соединения. Для замены необходимо выкрутить установленный наконечник и вкрутить вместо него подходящий для выполнения соответствующих работ. Для надежной фиксации при завинчивании наконечника рекомендуется пользоваться гаечным ключом. Каждый наконечник в конструкции оснащен уплотнительными резинками, за счет которых исключается просачивание воздуха, и тем самым снижение давления. Для подсоединения наконечников разных диаметров применяются специальные переходники, которые также зачастую идут в наборе с насадками. Переходник представлен в виде штуцера, который имеет наружную резьбу с одной стороны и внутреннюю с другой. Подробное описание видов насадок и их описание представлено на видео.

Соотношение сопла и производительности и компрессора

Для сопел с диаметрами шесть и два миллиметра компрессор должен обеспечивать расход на уровне 0,2-0,3 м3/мин. Если насадка на пескоструйный пистолет имеет диаметр восемь миллиметров, а внутренне отверстие имеет диаметр в три, то расход воздуха должен быть 0,6-0,6 м3/мин. Для 10-миллиметровых отверстий – 0,6-1,3 м3/мин. Для сопел в 12 миллиметров – 0,9-1,8 м3/мин.

Меньшее значение расхода соответствует меньшему давлению воздуха и расстоянию от торца сопла до поверхности.

По диаметру сопло подбирают в зависимости от возможностей компрессора. Производительность установки зависит от того, какую мощность имеет струя или какое количество воздуха может проходить через сопло в одну единицу времени.

Что касается мощности воздушной струи, то она прямо пропорциональна объему воздуха, проходящему через сопло за одну единицу времени. Для увеличения мощности нужно выбирать отверстие с большим диаметром.

Так, если считать, что сопло с отверстием в шесть миллиметров – это 100 процентов мощности, то другие насадки подбираются следующим образом. Восемь миллиметров – 157 процентов, 9,5 – 220, 12,5 миллиметра – 400.

Длину выбирают по тому, насколько загрязнена поверхность, которую требуется очистить. Для поверхностей, загрязненных лишь немного, выбирают короткие насадки длиной семь-восемь миллиметров. Если требуется обработка более сложных участков, то длина может быть значительной – до 230 миллиметров. Короткие насадки применяются тогда, когда следует работать в труднодоступных местах.

Насадка с постоянным диаметром по всей длине способна обеспечить выход абразива со скоростью до 320 километров в час. При этом давление на выходе составит около шести атмосфер.

Эти изделия формируют более высокоскоростную струю. Так, скорость может доходить до 720 километров в час. Такие изделия позволяют повысить качество обработки

Важно, что использование сопел с каналом такого типа не требует наличия специальных абразивных материалов и не ведет к повышенному расходу воздуха. Также особенность этих сопел в том, что их не получится изготовить своими руками

Пескоструйная насадка на выходящий шланг позволяет мастеру регулировать подачу абразива на рабочую поверхность, направлять его на нужные места

Чтобы понять, как работает пистолет для пескоструя, нужно разобраться с его конструктивными особенностями. Устройство состоит из нескольких элементов:

Пескоструйная насадка на выходящий шланг позволяет мастеру регулировать подачу абразива на рабочую поверхность, направлять его на нужные места. Чтобы понять, как работает пистолет для пескоструя, нужно разобраться с его конструктивными особенностями. Устройство состоит из нескольких элементов:

Канал, по которому проходит абразивный материал под действием давления воздуха.
Сопло, через которое абразивные частицы будут вылетать из устройства, ударяясь об обрабатываемый материал.
Рукоять с выключателем. Может изготавливаться из пластика, металла, покрываться слоем резины для лучшего удержания в руке.
Регуляторы подачи воздуха, абразива.

Устройство пескоструйных пистолетов

Пескоструйные пистолеты для компрессора состоят из ряда типовых элементов:

корпус;
сопло с ручкой;
управляющая втулка;
штуцер для подвода воздуха с краном или без него;
емкость для песка;
рукав для прохода абразива;
накидная гайка или резьбовой штифт;
резьбовая втулка.

На корпус насаживается сопло тщательно выверенного размера – он должен соответствовать давлению, которое возникает на выходе из компрессора. Диаметр сопла сужается по ходу воздушного потока, поэтому деталь представляет собой усеченный конус. Управляющая втулка регулирует текущий расход абразива, резьбовая втулка крепит емкость с песком, накидная гайка исключает утечку песка во время работы. Некоторые устройства также содержат отдельный узел дозирования абразива, который заменяет резьбовую втулку.

После присоединения бачка с песком к устройству подключается компрессор, затем при помощи управляющей втулки оператор регулирует давление воздушного потока и, соответственно, силу подачи песка. Вот основные показатели расхода воздуха с учетом входного и выходного размера сопла:

для диаметров 6 мм и 2 мм – 0,2–0,3 куб. м/минуту;
для диаметров 8 мм и 3 мм – 0,3–0,6 куб. м/минуту;
для диаметров 10 мм и 4 мм – 0,6–1,2 куб. м/минуту;
для диаметров 12 мм и 6 мм – 0,9–1,8 куб. м/минуту.

Некоторые модели пистолетов имеют пульт дистанционного управления, и работу с ними можно выполнять на расстоянии. Более дешевые модели имеют ручное управление, и оператор должен постоянно находиться рядом с устройством. Емкость баков для песка обычно составляет 0,5–300 литров и больше, причем пистолеты с самыми большими емкостями стоят на порядок дороже.

4 Технология изготовления пескоструйного пистолета

С помощью рукава для компрессора надо будет соединить компрессорное устройство и пистолет. Рукав должен быть небольшого сечения. Пистолет имеет запорную арматуру, поэтому подсоединить элемент очень просто, при этом не надо покупать какие-либо дополнительные краны.

Следующий рукав понадобится протянуть от пистолета к емкости с абразивным материалом. Чем меньше длина рукава, тем легче песок будет всасываться. Диаметр данной детали должен быть равен 20 мм.

Протягивание рукава от пистолета к емкости с абразивным материалом

Если вставить обратный конец рукава в резервуар с абразивным материалом, то забор абразива происходить не будет, так как песок не текуч, а перемещаться по рукаву он может исключительно во взвешенном состоянии. Поэтому понадобится предусмотреть подсос воздуха. Следует взять небольшую трубу, прорезать в ней углубление, соответствующее диаметру рукава, после чего установить на трубу кусочек шланга, который будет использоваться в качестве запорного кольца. Данным кольцом можно перекрыть углубление, чтобы отрегулировать объем воздуха, который будет подсасываться. Если полностью открыть углубление, то можно получить большой воздушный поток и маленькую струю всасываемого абразивного материала. Если закрыть углубление, то абразивный материал не будет всасываться. Соответственно, отверстие надо прикрыть так, чтобы поток воздуха и абразива стал равномерным.

Говоря о том, как работать с подобным устройством, стоит знать, что сначала понадобится открыть кран на пистолете. На данном этапе в корпусе аппарата создастся разряжение, с помощью которого по рукаву песок будет засасываться в пистолет. Расход воздуха будет зависеть от диаметров смонтированных сопел.

Как своими руками сделать пистолет для продувки под компрессор

Зачем изготавливать пистолет продувочный для компрессора, когда можно его купить за 300-500 рублей и пользоваться в свое удовольствие. Действительно, тем, кто задается вопросом о том, как сделать продувочный пистолет, нужно хорошо взвесить все достоинства такой задумки. Обычно планируют изготовление самодельных устройств мастера на все руки, которым просто это интересно.В материале рассмотрим, как и из чего можно сделать продувочный пистолет или прибор для подкачки шин. Для начала понадобится взять необходимые материалы и инструменты, а затем браться за работу. Их материалов и инструментов понадобятся:

Механизм распыления порошковой консистенции от огнетушителя — рычаг. Это практически готовый прибор для обдувки, который нуждается в незначительной доработке
Соединительные резиновые шланги и хомуты для них
Штуцер соединительный для пистолета — его можно купить отдельно, а нужен он для того, чтобы подсоединить шланг высокого давления к нашей будущей самоделке

Набор инструментов, который понадобится — стандартный. Это отвертки, ключи, болгарка, молоток и сварочный аппарат. Инструкция, как сделать пистолет для продувки своими руками, имеет следующий вид:

Для начала берем механизм от пустого огнетушителя, и отделяем его от баллона путем вывинчивания
Если рычаг огнетушителя комплектуется шлангом, то остается незначительная доработка, и прибор готов к использованию, а если вместо шланга металлическая трубка с раструбом, то раструб необходимо выкрутить, а на его место подсоединить шланг или оставить в таком виде
Присоединить к механизму штуцер, при помощи которого будет подключаться шланг высокого давления. Место его подсоединения — отверстие, через которое в механизм поступала порошковая консистенция из баллона
Штуцер имеет малый диаметр, а соединительное отверстие большое, значит для того, чтобы соединить эти элементы, понадобится сварочный аппарат. Штуцер нужно приварить к входному отверстию, после чего прибор практически готов к испытанию

При изготовлении такого устройства нужно учитывать конструкцию механизма от огнетушителя, так как они имеют отличия. Лучше всего использовать механизм от автомобильного компрессора, так как он подходит лучше всего. Процесс изготовления не требует много времени. Если нужен пистолет для подкачки шин, тогда вместо штатного манометра, который вместо шкалы имеет окрашенные отметки, необходимо установить специальный воздушный манометр для компрессоров. По нему можно точно контролировать давление в шинах. На сопло нужно закрепить шланг с фиксатором на конце. На этом готовый пистолет для подкачки шин готов.

Все зависит от — вашего воображения, имеющегося в распоряжении инструмента и расходных материалов. Однако стоит еще раз отметить, что процесс изготовления хотя и не трудный, но проще купить новый продувочный пистолет для компрессора, чем использовать самоделку. Все зависит от ваших предпочтений. Есть и плюс у самоделки — она точно прослужит намного дольше даже самых качественных приборов. На видео ниже показан детальный процесс, как изготовить пистолет для продувки и подкачки шин своими руками в гаражных условиях.
