Причины отсутствия удара
На первый взгляд кажется, что ударный механизм имеет простую конструкцию, и ломаться там нечему. Нагрузка, пыль и вибрация постепенно берут свое. Обычно сила удара снижается по мере износа механизма и в итоге сходит на нет. Резкое исчезновение удара объясняется деформацией или разрушением некоторых деталей.
«Пьяный» подшипник
Он насажен на вал под углом и приводит в движение поршень. При наличии выработки или разрушении подшипник подлежит замене.
Рассмотрим варианты, при которых перфоратор не долбит, но сверлит
Износ резиновых колец на ударнике, бойке, поршне.
Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.
Неисправность устраняется путем замены указанных резиновых колечек на новые.
При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.
Ремкомплект резиновых уплотнительных колец к перфоратору Bosch 2-26
Перфоратор перестает долбить, но сверлит
Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:
- износились резиновые кольца ударника, бойка, поршня;
- развалилась обойма подшипника качения;
- разрушился цилиндр, боек ствола ударного механизма;
- срезало шлицы муфты сцепления, установленной на промежуточном валу;
Искрят щетки
Когда щетки заискрили, первое, что рекомендуется сделать – прочистить инструмент от пыли. Если же эффект искр не прекращается – прибор разбирают и проверяют целостность самих щеток. При необходимости одну или обе щетки заменяют, чтобы избежать замыкания.
Как проверить кнопку пуска и щетки
Далее мастер отвинчивает крепления корпуса, снимает его и начинает обслуживание внутренней части устройства.
Первое, что проверяется – кнопка запуска вращения инструмента. Кнопка отделяется от проводов электропитания и тестируется мультиметром.
Если пластик, из которого изготовлена кнопка, не оплавлен, значит стартовый механизм и установленный в нее регулятор оборотов работают исправно. В противном случае узел заменяется на новый.
Следующий шаг – извлечение, проверка и прочистка, а при необходимости и замена щеток силового блока.
Извлекают щетки, подцепляя их тонкими щипцами или отверткой. Исходя из конструктивных особенностей двигателя, щеточные каналы оборудуются специальными пробками. Их вытягивают, отжимают пружины и удерживающие шурупы. Теперь щетки извлекаются без необходимости разбора движительной части. Щетки и каналы, в которых они протянуты, прочищают
При установке их в исходное положение важно не перепутать левую и правую. Если же графитовая структура одной из щеток повреждена, ее заменяют на новую, подходящую по размеру и конфигурации сечения. Как правило, в комплектацию современных моделей включают 2-3 подходящие щетки для замены изношенных
Как правило, в комплектацию современных моделей включают 2-3 подходящие щетки для замены изношенных.
Развалилась обойма подшипника качения (пьяный подшипник)
При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.
Устраняется путем полной замены подшипника качения.
Ослабла сила конической пружины, прижимающей муфту сцепления
Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch муфты сцепления устроены по разному.

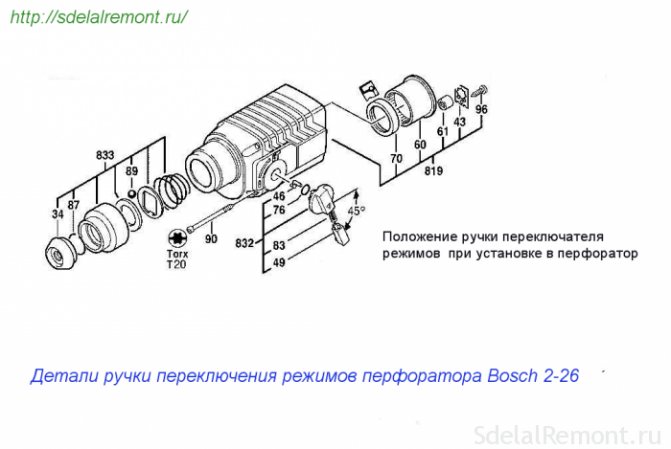

Детали узла передачи момента вращения и поступательного импульса
Виды перфораторов
Перфораторы имеют несколько классификаций. Это обусловлено различными сферами применения инструмента.
Количество режимов может быть от одного до трёх:
сверление. Перфоратор работает в режиме дрели;
сверление с ударом. Можно делать отверстия в кирпиче и бетоне;
отбойный молоток, то есть удар без сверления.
Типы приводов перфоратора:
электрический. Подключение к сети или работа от аккумулятора;
пневматический. Такие перфораторы применяются там, где наличие электричества опасно возникновением пожара или взрыва. И в условиях большого количества воды, где может произойти короткое замыкание, например, при устранении аварии;
бензиновый. Инструмент используется в ремонте и строительстве дорог, горнодобывающей промышленности. В основном, в качестве отбойного молотка.
Классификация по массе:
лёгкие. 2–4 кг. Мощность 400–700 Вт. Используются в быту;
средние. Около 5 кг. Мощность 700–1200 Вт. Профессиональные;
- тяжёлые. Более 5 кг. Свыше 1200 Вт. В строительстве.
Типы патронов, используемых в перфораторах:
SDS+ устанавливается на лёгкие и средние перфораторы для работы бурами до 20 мм;
SDS max используется для буров более 20 мм, поэтому устанавливаются на тяжёлые перфораторы, имеющие большую мощность.
Классификация по расположению двигателя:
простой или с горизонтальным расположением двигателя. Такие перфораторы имеют меньший вес и размеры;
бочковой или с вертикальным расположением двигателя. Более мощные перфораторы.
Диагностика перфоратора
Возьмите мультиметр, поставьте его в режим прозвонки и начните проверку с сетевого шнура.
- Соедините один щуп с концом вилки, другой с контактами на другом конце провода. При соединении с одним из контактов должен быть звуковой сигнал. Проделайте аналогичные действия с другим концом вилки.
- Проверьте кнопку включения на контактах с сетевым шнуром и со статором. Нажимайте курок кнопки.
- Проверьте контакты реверса.
- Соедините щупы со щётками для проверки контакта через якорь.
- Соедините щупы с проводами статора и прозвоните их.
- Если у статора или щёток контакты не прозваниваются, а кнопки и сетевой шнур рабочие, переходите к диагностике коллектора и обмоток двигателя.
Диагностика проводов и кнопок перфоратора мультиметром
https://youtube.com/watch?v=u3qayqobvnc
У якоря сначала осмотрите коллектор и обмотку. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Повреждения коллектора: приподнятые, изношенные или пригоревшие пластины.
Проведите диагностику мультиметром:
поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними пластинами коллектора. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет;
определение пробоя на массу. Поставьте на шкале прибора максимальное сопротивление. В зависимости от тестера оно может быть от 2 МОм до 200 МОм. Один щуп соедините с валом, а другой с каждой пластиной по очереди. При отсутствии неисправностей сопротивление должно быть нулевое;
то же проделайте с ротором. Один щуп соедините с железным корпусом ротора, а другой перемещайте по пластинам.
Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести на ремонт в мастерскую.
Проверка работоспособности статора мультиметром:
поставьте режим сопротивления 200 Ом. Соедините щупы прибора с концами одной обмотки. Единица означает обрыв, а ноль — короткое замыкание между витками. Если показывает наличие сопротивления более 1,5 Ом, то проверяйте вторую обмотку. У обеих обмоток должно быть приблизительно одинаковое сопротивление;
проверьте отсутствие пробоя на массу, то есть замыкание обмотки с металлическим корпусом статора. В мультиметре поставьте режим максимального сопротивления. Соедините один щуп с концом обмотки, другой щуп с металлическим корпусом статора. Единица говорит об отсутствии пробоя.
Как правильно пользоваться инструментом в зависимости от режима
Чтобы удобно и правильно работать своим перфоратором по камню, по бетону и иным поверхностям, производителями было предусмотрено наличие сразу нескольких разных режимов работы. За переключение между режимами отвечает специальный тумблер на корпусе. Один режим выбирают, если нужно ровно и аккуратно просверлить нужное отверстие в стене используемым перфоратором. Другой режим подойдёт больше для разрушительного воздействия. К примеру, если нужно снять старую плитку или разбить пол из керамогранитных плит.
Если вы ещё плохо знакомы с тем, как правильно пользоваться многорежимным перфоратором, запомните, что у большинства современных моделей предусмотрено 3 режима работы. А именно:
- долбление;
- сверление;
- ударное сверление (сверление с ударом).
Режим сверления
Переключатель режимов устанавливают напротив изображения или же надписи «сверло».

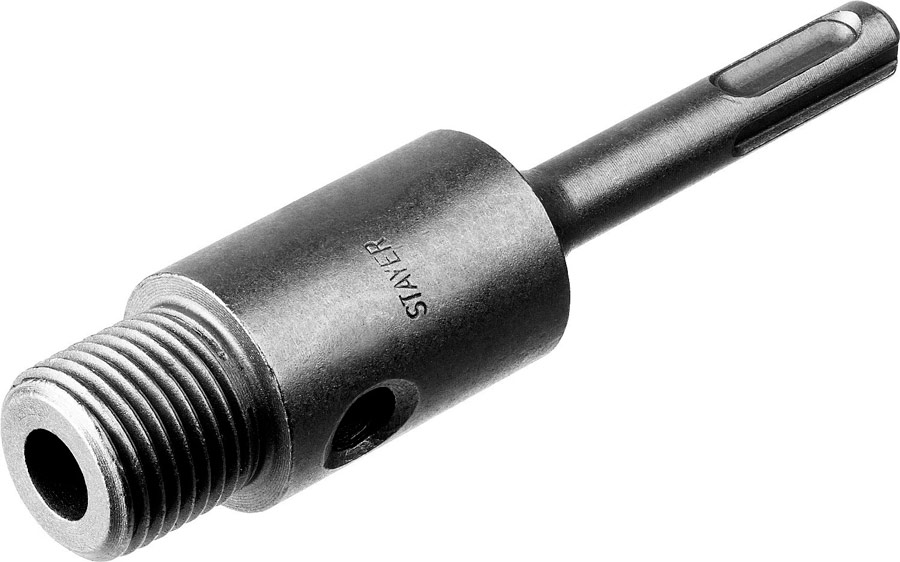

Чтобы выполнить работы по сверлению, нужно установить соответствующие комплектующие с хвостовиком SDS. Это могут быть съёмные кулачковые патроны или свёрла, предназначенные для перфоратора.
Режим сверления используется, чтобы выполнить ровные и аккуратные отверстия в любых материалах.
Режим ударного сверления
Обозначается на переключателе в виде сверла и молотка.
Такой режим предназначен для того, чтобы пробурить отверстие в кирпичных, железобетонных, бетонных и других поверхностях. В этом случае рабочий элемент одновременно вращается и совершает возвратно-поступательные движения.
Если вы работаете по железобетону, то учтите, что можете попасть на арматуру. Это опасно для вас и для самого перфоратора. Так что для железобетона лучше сразу установить специальное сверло, отличающееся твердосплавной напайкой.
Режим долбления
В этом случае переключатель нужно выставить в режим молотка. При этом рабочий элемент вращаться не будет. Только возвратно-поступательные движения.
Такой режим подходит для штробления, проведения отбойных работ, а также при разрушении конструкции.
При долблении старайтесь максимально плотно и крепко удерживать перфоратор руками.
Для режима долбления существуют специальные насадки. Это лопатки, пики и долото.
Режим реверса
Реверс или реверсивное вращение позволяет изменить направление движения сверла или другого установленного рабочего инструмента в патроне. Если в обычном режиме сверло движется по часовой стрелке, то при включении реверса оно будет вращаться против.
Причём реверсивный режим может быть реализован по-разному, в зависимости от перфоратора.
В бюджетных перфораторах применяют элеткрореверс. Здесь якорь мотора вращается в обратную сторону. Минус в том, что при таком режиме щётки активно изнашиваются, а также тормозит якорь.
Профессиональные перфораторы применяют более сложный вариант. Это коробка передач, где направление можно переключить механическим способом, используя шестерни. Конструкция более надёжная. Но за такой режим реверса придётся прилично доплатить. Перфораторы этого типа заметно дороже.
Реверсивная функция помогает в ситуациях, когда бур застревает или заклинивает в отверстии. Включив обратный ход, извлечь инструмент будет намного проще.
Дополнительные режимы
На некоторых перфораторах встречаются и другие режимы работы устройства. Это уже зависит от конкретного производителя и модели.
Чаще всего в качестве дополнительного режима можно встретить поворот долота. С его помощью улучшается эффективность работ по долблению. Режим предусматривает, что долото будет проворачиваться на определённый градус, совершая каждый последующий удар.
Если есть иные режимы, они будут отображены на переключателе, а также подробно описаны в инструкции по эксплуатации.
Устройство перфоратора и его механизм
В отличие от дрели, а также ударной дрели, перфоратор обладает усиленной ударной функцией, что ставит его на порядок выше в тех ситуациях, когда необходимо применение значительного механического воздействия на обрабатываемые материалы.
Достигается это конструктивными особенностями устройства перфоратора. Прибор снабжён самостоятельным механизмом генерирования мощного пневматического толчка рабочего инструмента, и эта его способность освобождает мастера от применения физических усилий при сверлении и долблении бетона и камня.

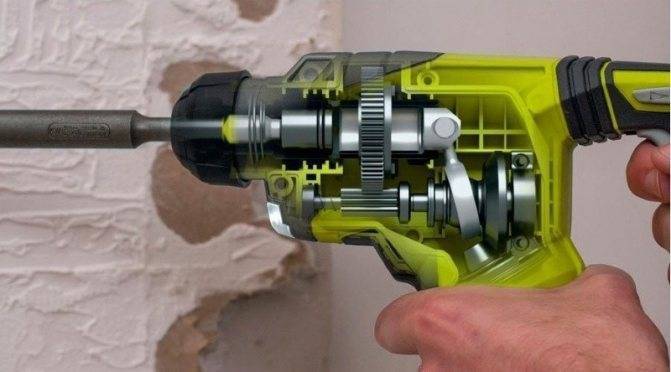

Ударный механизм перфоратора в разрезе
Преобразование вращательного движения электродвигателя в поступательное колебание ударного механизма выполняется за счёт создания компрессии между поршнями. Это движение передаётся на ударник. Боёк, изготовленный из стали высокой прочности, в свою очередь, отправляет энергию сжатого воздуха непосредственно на рабочий инструмент — бур, зубило или лопатку. Такое устройство агрегата позволяет повысить мощность удара до огромной разрушительной силы — 20 кДж.
Перфоратор с вертикальным расположением двигателя («бочка»)
В зависимости от расположения двигателя различают дрелеобразные и бочковые виды перфораторов.
- Первый тип устройств похож на дрель, в них мотор расположен в одной оси со сверлом.
- У перфораторов второго типа двигатель установлен перпендикулярно оси сверления.
Схема подключения кнопки дрели с регулятором оборотов и реверсом
Собственно наглядная схема подключения показана на расположенном ниже изображении.
Дам несколько уточнений.
- На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
- Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
- К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в какую сторону будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.
Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.
Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию.
Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:
Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая:
На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты:
Верхняя часть кнопки перебивает полюс на электродвигателе.
Гнезд (проводов) коммутации кнопки дрели может быть разное количество, в зависимости от функционала инструмента, но не мене шести — два — сетевой вход 220 (фаза+ноль) — два идущие к конденсатору и два идущие на обмотку и щетки статора электродвигателя.
Возможные неисправности, причины их появления и способы устранения
Чтобы отремонтировать перфоратор своими руками, следует сначала определить внешние проявления неисправностей.
Перфоратор не бьёт
Если перфоратор при переключении в режим удара перестал бить, но при этом бур вращается, наиболее вероятно, что повреждён плавающий подшипник. Решением проблемы будет замена его новым.
Вторая возможная причина — нарушение работы ударного механизма. Часто при перегрузках в работе раскалывается стальной боёк, это приводит сначала к ослабеванию удара, а затем и к полному его отсутствию. Боёк необходимо заменить.
Третий вероятный повод — износ или поломка поршневой группы перфоратора. Заменить следует гильзу и поршень.
Перфоратор не крутится и не сверлит
Если при нажатии кнопки пуска патрон в режиме сверления не вращается, предварительно причину можно определить по звуку. Если электромотор гудит, но не крутит патрон, скорее всего, что-то не даёт ротору вращаться внутри редуктора. Что случилось с двигателем, придётся выяснять, разбирая механическую часть инструмента.
Если же при включении двигатель не гудит, более вероятно, что произошла поломка мотора. Вскрыв крышку прибора, необходимо определить, что именно привело к такому явлению. Это может быть обрыв цепи питания, поломка кнопки пуска или короткое замыкание в обмотках катушек. При помощи тестера определяется конкретная причина и делается соответствующий ремонт.
Бур не держится в патроне и вылетает
Недержание оснастки перфоратора может случиться в процессе длительной эксплуатации. Бур или зубило, вставленное в патрон, не держится и вылетает во время работы. Таким инструментом не только невозможно продолжать долбление, это ещё и очень опасно — вылетевшее зубило может нанести травму.
Причина недержания оснастки кроется в износе или поломке патрона. Патрон необходимо разобрать и определить, в чём заключается проблема. Возможно, деформировались шарики, появилась выработка на ограничительном кольце или просела фиксирующая пружина. Обычно после замены испорченной детали патрон снова начинает функционировать нормально.
Видео: почему вылетают свёрла из перфоратора
Искрят щётки
Искрение щёток — довольно распространённое явление при работе инструментом в условиях повышенной запылённости. Как правило, искрение является следствием выработки материала самих щёток. Исправить ситуацию поможет замена последних на новые, искры вылетать больше не будут.
Если же нет, причину нужно искать в обмотках статора или ротора. Вполне возможно, что большое количество пыли, проникающей в двигатель, привело к истиранию защитного лака, покрывающего медные проводники. А это влечёт за собой короткое замыкание. Наличие межвиткового замыкания проверяется электротехническими приборами (мультиметром).
Измерение сопротивления между ламелями производится мультиметром
Кроме того, следует учитывать, что пыль может налипать на смазку подшипника, находящегося рядом с коллектором. Чтобы это предотвратить, коллектор обезжиривают при помощи тампона, смоченного в спирте или растворителе.
Перфоратор сильно греется
Если перфоратор во время работы чрезмерно нагревается, это явный признак нарушения нормальной работы электродвигателя. Прежде всего для предотвращения перегрева надо соблюдать режим эксплуатации прибора:
- делать паузы через определённые промежутки времени;
- после нагрузок давать инструменту возможность поработать на холостом ходу.
При сверлении рекомендуется применять периодический режим: максимальную мощность прикладывать не более 1 минуты, затем на 3–4 секунды включать холостой ход.
Если же температура корпуса не снижается, то нужно сделать ревизию электромотора. Ощутив характерный запах из-под кожуха инструмента, нужно немедленно прекратить работу и отключить прибор из сети. Разбирать его можно только после полного остывания.
Перфоратор не держит патрон
Иногда бывает ситуация, когда на работающем перфораторе слетает патрон вместе с оснасткой. Это происходит вследствие износа крепления корпуса патрона на конце растровой втулки, которое представляет собой стопорное кольцо. При его поломке фиксация нарушается и во время толчка слетает резиновый пыльник, за которым следуют пружина и шарики.
Восстановить нормальную работу патрона можно установкой нового стопорного кольца. Делается это быстро и не требует никаких дополнительных приспособлений кроме обычной отвёртки.
Перфоратор прямой что это и из чего он состоит
Конструктивно рассматриваемый инструмент бывает двух типов — пистолетный или прямой и бочковый. Различаются они не только внешне, но и конструктивно. Разберемся подробно с тем, что собой представляет пистолетный и бочковый перфоратор, как они работают, а также особенности их правильного применения.
Это интересно! Пистолетные и прямые перфораторы имеют одинаковое конструктивное исполнение, а различаются они только расположением рукоятки.

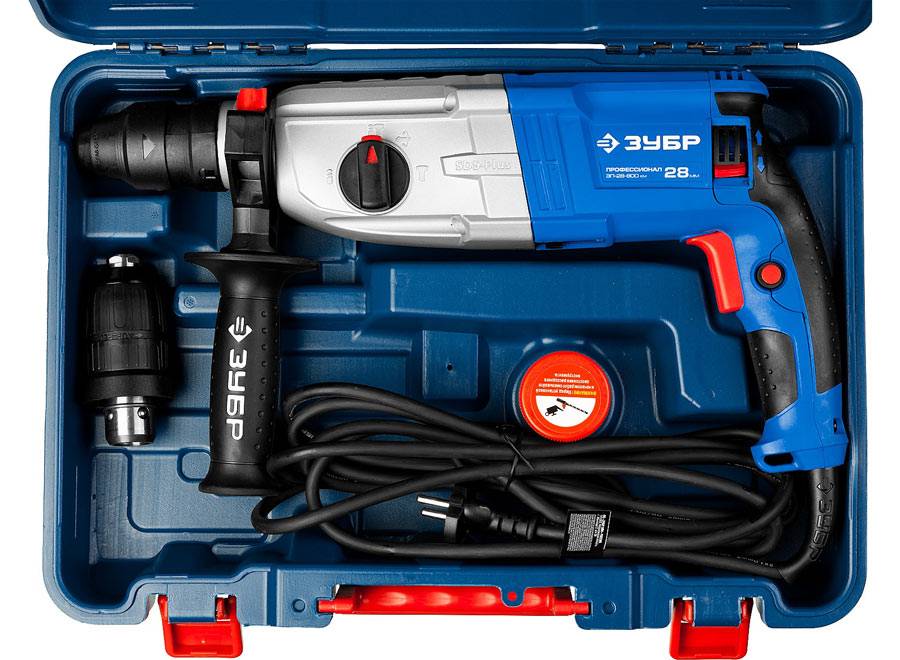

Внешне инструмент имеет пластиковый корпус, на котором расположены органы управления. К таковым органам относятся (для прямого и пистолетного типа перфораторов):
- Курок для включения инструмента и регулирования скорости вращения исполнительного органа — патрона
- Фиксатор выключателя — позволяет предотвратить самостоятельное включение инструмента, а также позволяет исключить необходимость удерживать курок, что удобно при выполнении продолжительных работ
- Переключатель реверса — позволяет переключать направление вращения патрона в двух направлениях
- Регулятор для переключения режимов работы инструмента
- Регулятор скорости вращения патрона — имеются не на всех моделях перфораторов
- Дополнительная рукоятка для удобства выполнения работ
- Исполнительный орган — патрон, внутри которого закрепляются насадки в зависимости от поставленных задач
Внутри электроинструмент состоит из следующих элементов:
- Электродвигатель — это “сердце” инструмента, которое обеспечивает приведение в действие патрона
- Редукторный узел — вращательная энергия передается на редуктор, который позволяет регулировать скорость, а также создает ударное действие. Редуктор состоит из шестерней, а также специального механизма, за счет которого создаются ударные действия
- Предохранительная муфта — это вспомогательная деталь, которая предотвращает выход из строя инструмента при заклинивании насадки в обрабатываемой поверхности. Если бур заклинит, то электродвигатель может сгореть
- Антивибрационная система — это устройство, которое снижает вибрации. Такая система актуальна, так как при продолжительных работах перфоратором, возникает не только усталость, но еще и дрожание рук. В бочковых перфораторах эта система также более совершенна по сравнению с пистолетными типами
Это основные внутренние механизмы электроинструмента, с которыми необходимо ознакомится подробнее, чтобы разобраться с принципом действия перфоратора. Итак, чтобы выяснить, как работает перфоратор, необходимо разобраться с устройством внутренних механизмов.
Это интересно! Знаете ли вы, почему мощные перфораторы имеют вертикальное расположение двигателя. Причина этого следующая — бочковый перфоратор имеет улучшенную систему охлаждения, а также надежный механизм передачи момента.
Понятие о перфораторе, принцип работы и назначение
Перфоратор — это специальный инструмент, с помощью которого осуществляются работы по обработке разных поверхностей. Это могут быть всевозможные конструкции, здания, сооружения. Устройство позволяет бурить отверстия, штробить и долбить материалы разной степени прочности. За счёт высокой мощности инструмент справляется даже с наиболее сложными задачами, чего не скажешь про обычную дрель.
Разница в конструкции перфораторов объясняется тем, кто производители применяют несколько разные технологии, предлагают ассортимент моделей, модификаций и технических дополнительных элементов.
При этом устройство и принцип работы всегда остаются одинаковыми.
Стоит отметить, что основная масса выпускаемых перфораторов являются электрическими. Это сетевые модели, а также аккумуляторные, которые стали недавно появляться. Но также существуют пневматические и бензиновые устройства. В быту они не применяются. Их назначение — это особо сложные задачи, спасательные работы и так далее.
Не сложно представить себе, как должен выглядеть перфоратор. Напоминает дрель, только больших размеров и с дополнительной ручкой для более комфортной, удобной и безопасной работы.
Вопрос в том, как работает стандартный перфоратор. На этот счёт есть 2 важных момента.
- Ударный механизм. Главное отличие от дрели — это наличие поршневого ударного механизма. Активируется он с помощью гидравлического, пневматического или более распространённого электрического привода. Наиболее удобным и безопасным вариантом считается электропривод.
- Устройство. Да, внешне перфоратор напоминает электрическую дрель. Но по факту инструменты абсолютно разные. При нажатии пусковой кнопки включается электромотор, который через шестерню передаёт на подшипник качения вращение. Он, в свою очередь, двигает поршень и боёк в патроне. Такое взаимодействие позволяет инструменту в патроне получать не только вращательное, но и возвратно-поступательное движение вдоль оси. Боёк передаёт на элемент в патроне ударный импульс, что приводит к разрушению материала.
Дополнительно в перфораторе предусмотрены системы, которые направлены на повышение комфорта и безопасности работы с ним. Это узлы, предназначенные для снижения вибраций, ограничения глубины проникновения бура, системы изменения режима работы, механизмы фиксации рабочего элемента в патроне и так далее.
Каждый производитель может применять собственные доработки и дополнения. Но основной принцип работы всё равно остаётся одинаковым для всех.
Ремонт бочкового перфоратора
Бочковой перфоратор отличается от традиционного тем, что электродвигатель расположен вертикально и он не может работать в режиме сверления.
Бочковой перфоратор SDS-plus Intertool DT-0182
Поэтому, в силу особенностей конструкции, для того, что бы добраться до определенных узлов придется выполнить дополнительные операции, в частности для осмотра электродвигателя необходимо снять нижнюю часть кожуха или крышку. А для замены щеток, в корпусе предусмотрены специальные технологические отверстия.
Замена щеток
Для замены щеток необходимо обеспечить доступ к щеточному узлу. Для замены необходимо освободить щетки из замка, на их место установить новые.
Замена подшипников
Если при работе перфоратора слышны посторонние звуки, то высока вероятность того, что подшипник дошел до определенной степени износа. То есть его необходимо заменить.
Для этого, необходимо выполнить полную или частичную разборку корпуса и получить доступ к узлу, в котором он установлен. Для его демонтажа может потребовать съемник. Кстати, некоторые подшипники могут быть закреплены при помощи стопорных колец.
Замена патрона
Для замены, выработавшего свой ресурс патрона в первую очередь необходимо учитывать какая фирма выпустила это изделие. Все дело в том, что схемы закрепления патронов у разных производителей имеют свои особенности.
Замена патрона на перфораторе
Например, для демонтажа патрона в перфораторе от Bosch необходимо проделать следующие манипуляции – ослабить стопорное кольцо, вытащить патрон и на его место установить новый.
Ремонт пьяного подшипника
В некоторых моделях этого инструмента ударное воздействие оказывается при помощи пьяного подшипника. При интенсивной эксплуатации он может подвергнуться разрушению.
Для его ремонта потребуется отвертка с плоским шлицем. Подшипник после разбора корпуса его необходимо извлечь из корпуса, разобрать, заменить изношенные детали и установить его на место.
Ремонт растровой втулки и ударного болта
Для ремонта ударного механизма перфоратора необходимо извлечь растровую втулку, для этого необходимо освободить пружину и стопорное кольцо. После этого ударный болт заменяют на новый, или отправляют на восстановление.
Сборка узла статора
Узел статора перфоратора Interskol П-26/800ЭР ничем не отличается от узлов статора любого другого перфоратора.
В корпус статора вставляется статор поз.74, крепится винтами поз.73 и закрывается диафрагмой поз.72.
Ротор поз.69 вставляется в зацепление с косозубой шестерней промежуточного вала.
Установка щеткодержателя и угольных щеток
Закрепив крышку корпуса, переходите к установке щеткодержателя поз.81. Монтаж щеткодержателя никаких трудностей не вызывает.
В щеткодержатель установите угольные щетки поз.83, зафиксируйте их прижимными спиральными пружинами поз.84.
Останется вставить кнопку выключателя поз.87, подсоединить провода к выводам статора, спрятать провода в ручке перфоратора.
Сборка поршня
Сборку поршня поз. 47 начинают с установки на него пальца поз.48 и двух колец поз.49. Палец выполняет роль поводка от подшипника качения поз.60. В поршень вставляется боек поз.45 с предварительно установленным уплотнительным кольцом поз.46.
Прежде чем вставлять боек внутрь поршня, внутреннюю поверхность поршня надо проверить на шероховатость. На поверхности не должно быть следов царапин.
Смазав внутреннюю поверхность поршня тонким слоем Циатим-221, вставьте боек внутрь.
Сборка корпуса перфоратора Interskol П-26/800ЭР
Сборка перфоратора Interskol П-26/800ЭР завершается установкой крышки корпуса статора поз.77.
Сборка корпусов перфоратора Interskol П-26/800ЭР
Sources:
https://sdelalremont.ru/perforatory-interskol-neispravnosti-i-sposoby-ustraneniya-svoimi-rukami.html https://sdelalremont.ru/sborka-perforatora-interskol.html
