Переломка из мотоблока нева своими руками

Минитрактор из мотоблока Нева

Переделка мотоблока в маленький трактор может немного отличаться. Все зависит от конструктивных особенностей мотоблока и его способностей. Рассмотрим принцип изготовления мини-трактора из мотоблоков марки Нева. Как и в первом случае перед изготовлением минитрактора нужно изучить схемы. В них подробно указаны размеры элементов и порядок их монтажа при сборке.

Порядок действий при переделке будет следующим:

1. Изготовление рамы осуществляется тем же образом, что и в первом случае. Для ее создания используйте трубы различного сечения. Крепление элементов каркаса осуществляется посредством болтов и сварки;
2. Далее переходите к изготовлению и монтажу ходовой части. Для установки задних колес используйте дополнительную ось, которую можно сделать из стальной трубы. В оба концы последней запрессуйте подшипники и втулки, которые будут оборудоваться задними колесами;
3. Далее трактор из мотоблока Нева нужно оборудовать мотором. При чем, установить двигатель можно, как в передней, так и в задней части рамы. Во втором случае переднюю и заднюю колесную базу минитрактора потребуется расширить;

В конце сделанный своими руками агрегат останется оснастить водительским сиденьем, приборами освещения и габаритными огнями. Благодаря небольшим размерам, готовый трактор будет обладать высокой маневренностью, что позволит эффективно использовать его в труднодоступных местах.

Как сделать адаптер к мотоблоку своими руками?

После ознакомления с чертежами можно приступать к поэтапной сборке адаптера

Важно строго следовать описанному алгоритму

Если применяется адаптер с сиденьем, мотоблок превращается в мини-трактор. Кресло подбирается на своё усмотрение, но больше подходят изделия с вмонтированными амортизаторами, чтобы не пришлось устанавливать рессоры.

Рама собирается в определённой последовательности:

1. К куску трубы с диаметром около 6 сантиметров приваривается хвостовик. На него будет монтироваться поворотный кронштейн, фиксирующийся штифтом;
2. Рама перпендикулярно сваривается с уголком-поперечиной с габаритами 5*5 сантиметров;
3. К раме с уголком приваривается лист из стали, толщина которого три миллиметра;
4. Боковые края листа с длиной около одного сантиметра отгибаются вниз для защиты от порезов;
5. Крылья сгибаются и свариваются. На верхнюю часть привариваются надкрыльники, которые оборудуются отражателями.

Основная рама обязательно оснащается дополнительной выдвижной, толщина которой 5 сантиметров. Скрепляются они между собой болтом.

Лучше дополнить конструкцию багажником, который изготовляется по следующей схеме:

1. Собирается каркас. Нужная центральная водопроводная труба с диаметром 1 дюйм и несколько труд с меньшим диаметром (½ и ¼ дюйма);
2. Центральная труба укрепляется дополнительными трубами для опоры, конструкция приваривается к багажнику;
3. Опорные трубы соединяются со штангой блока и коробкой передач.

Высота опор зависит от расположения багажника. Он не может находиться над щитками приборов, бачком для топлива и масла.

Поворотный кронштейн изготовляется, следуя такой схеме:

1. Заготовка из трубы диаметром 5 сантиметров сваривается и сгибается. К верхней части привариваются две втулки из стали, которые обеспечивают раскачивание приспособления вдоль и поперёк оси;
2. Одну сторону кронштейна фиксируют на хвостовике, а другую – на самом мотоблоке;
3. Для свободной установки и снятия кронштейна можно приварить ручку.

Нужно позаботиться о зеркале заднего вида (подойдёт от машины или мопеда). Деталь устанавливается на рукоятке агрегата или закрепляется на задней части багажника.

Нужно приобрести готовый механизм – тормозную систему.

Устанавливается она по такой схеме:

1. Тяга узла блокировки демонтируется, продлевается резьба на её поверхности с помощью специальной плашки;
2. Создаётся прочный упор из стали;
3. В штанге просверливается отверстие, диаметр которого в пределах 3-10 миллиметров;
4. Мощная возвратная пружина устанавливается и закрепляется.

На последнем этапе устанавливается ось с колёсами. Подходят детали со старой техники: мотоцикла или мопеда. Ось может быть слишком длинной, потому её укорачивают электрической ножовкой.

Кроме подробных чертежей стоит рассмотреть и предложенные видео по изготовлению адаптера.

Самодельный адаптер по описанным выше схемам может быть использован со следующими марками мотоблоков: Салют, Агро, Нева, МТЗ.

Сконструированный передний адаптер на мотоблок своими руками облегчит работы по обработке приусадебного участка и огорода. Дополнительное приспособление трансформирует мотокультиватор в мини-трактор. При необходимости производят установку на преобразователь таких сельхозорудий, как плуг, выкапыватель, сажатель, окучиватель.

Минитрактор из мотоблока Нева. Обзор вариантов

Если у фермера есть мотоблок, то садово-огородные работы проходят намного легче. Однако у мотоблоков есть один недостаток и заключается он в том, что за ним приходится ходить. И когда нужно провести работы на больших площадях, то ноги подвергаются очень большим физическим нагрузкам. Чтобы облегчить этот процесс многие мастера занимаются переоборудованием своих мотоблоков в минитрактора.

Практически все мотоблоки Нева имеют достаточную мощность для переоборудования в минитрактор. Многие считают, что это трудоёмкий процесс, который требует практических умений и навыков, но это не совсем так. На просторах интернета есть большое количество различных чертежей и схем по изготовлению минитрактора из мотоблока Нева. Эти чертежи уже были собраны кем-то из людей, и их правдоподобность и правильность размеров подтверждена чьим-то опытом.

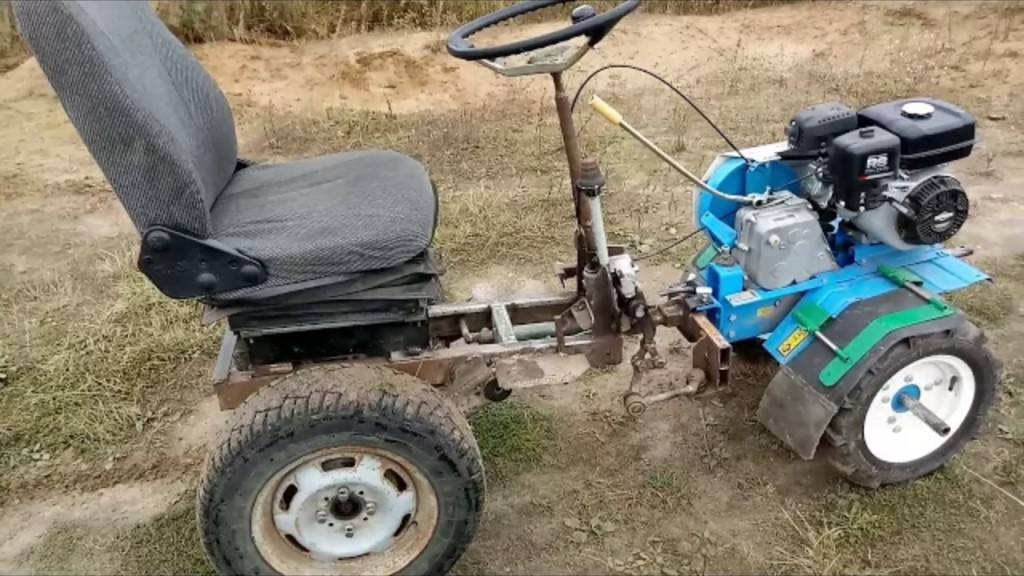

Вот примерно как выглядит собранный из мотоблока минитрактор и его эксплуатация:

Область применения минитракторов

Если про область применения мотоблоков знают уже все исходя из наших предыдущих статей, то про область минитракторов можно поговорить отдельно. Мотоблоки нужно толкать перед собой, в то время, как на минитракторе вы можете сидеть и ехать, направляя его в нужную сторону. Согласитесь, это еще больше упрощает работу. К тому же многие идут дальше в усовершенствовании своего агрегата и делают навес от солнца.

Минитрактор не обязательно должен быть мощным и большим. Даже при небольших размерах он способен оказать огромную помощь при работе на достаточно больших полях. Вы можете с легкостью перевозить грузы, рыхлить даже очень застоявшуюся почву, и при этом вам практически не придется прикладывать каких-либо усилий.

На агрегат можно даже установить ковш, что позволит его использовать как экскаватор для копания и рыхления земли, что всегда необходимо в сельском хозяйстве. Многие фермеры даже выпасают скот верхом на своей навой машине.

Если вы не знаете, как сделать минитрактор из мотоблока, то в нашей статье вы найдете ответы на все вопросы. Переделка техники — намного более простой процесс, чем может показаться на первый взгляд.

Минитрактор из мотоблока Зубр

Мотоблоки данной марки обладают надежным и достаточно мощным мотором, наличие которого позволяет переделать агрегат в полноприводный минитрактор. Перед работой обязательно изучите детальные чертежи, а также купите стальные листы, трубы и уголки.

Порядок действий при изготовлении минитрактора выглядит следующим образом:

1. При обустройстве рамы вам потребуется расширить уже имеющийся каркас мотоблока. Это необходимо для того, чтобы установить дополнительные колеса. Нарежьте уголки и трубы на подходящие куски, после чего приварите их друг к другу;
2. Передняя балка на минитрактор монтируется посредством уже готовой ступицы, оборудованной тормозами. Колеса в передней части агрегата должны соответствовать размеру задних колес, или быть чуть больше последних – это предотвратит «зарывание» мини-трактора при езде по пересеченной местности;
3. Затем установите мотор мотоблока. Лучше всего устанавливать его в передней части, чтобы достичь наилучшего баланса всей конструкции;
4. К задней части готового минитрактора приварите фаркоп – он потребуется для монтажа прицепа.

Самодельный минитрактор, изготовленный на базе мотоблока Зубр, сможет справиться с рядом наиболее сложных хозяйственных задач: вспашкой грунта, кошением травы, сбором и перевозкой урожая.

На что обратить внимание при переделке

При создании минитрактора следует выбирать мотоблоки с весом конструкции не менее 100 кг. В этом случае удастся создать полноценное четырехколесное транспортное средство. Рекомендуется расширять колею колес, поскольку техника имеет высоко расположенный центр тяжести и может легко опрокидываться. Особенно это касается полноприводного минитрактора с двигателем от моблока.

Сильно увеличивать колесную базу не следует, поскольку возникнут проблемы с геометрической проходимостью и передачей крутящего момента. Использование ремней с большой длиной нежелательно, поскольку они легко соскакивают со шкивов.

Для самостоятельного выполнения работ потребуются различный инструмент и сварочное оборудование. При производстве сварочных и монтажных работ необходимо соблюдать правила техники безопасности.

Следует помнить, что единого стандарта при постройке тракторов нет. Каждый автор разрабатывает индивидуальную компоновочную схему, заимствуя решения из аналогичных конструкций.

Какой мотоблок больше всего подходит для создания мини-трактора?

Необходимые материалы и инструменты

Чтобы собрать своими руками минитрактор из мотоблока, вам потребуются:

1. металлопрокат, чтобы изготовить сварную раму (квадрат, швеллер, уголок и так далее);
2. колесная пара (с цельной осью или 2 полуосями);
3. колесные подшипники;
4. сидение подходящих габаритов;
5. метизы для сборки (гайки, шпильки, болты);
6. расходные материалы для операций сварки — газ, кислород, проволока, электроды;
7. смазочные материалы;
8. грунтовка, краска для окрашивания собранного изделия.

Необходимые детали для изготовления мини-трактора

Для проведения работ потребуется и определенный инструмент:

• слесарный — молоток, зубило, ключи;
• сварочный аппарат для проведения работ по сборке рамы;
• комплект для газорезки при необходимости;
• болгарка для резки, шлифовки металлических элементов;
• электродрель с набором сверл;
• метчики и плашки;
• приспособления для проведения работ по покраске и антикоррозионной защите.

Может потребоваться и токарное оборудование — для работ с колесной парой.

Основные рекомендации

Вначале необходимо сориентироваться с выбором подходящей модификации агрегата. Он должен обладать необходимым резервом ресурса, чтобы обеспечить требуемую тягу для возделывания почвы посредством навесных приспособлений – окучника, плуга и тому подобное.

Чтобы узнать, что потребуется для сотворения полновесного мини-трактора, необходимо для начала рассмотреть его базовые составляющие.

1. Шасси. Выполняется из подручного металлического проката.
2. Поворотное устройство.
3. Простые дисковые тормоза.
4. Сиденье и детали кузова.
5. Сцепное устройство для монтажа навесного снаряжения, система рычагов для контроля за ним.

Немалую часть деталей можно купить в точках приемки металлического лома либо на авторазборах. При этом надо смотреть на качество и отсутствие повреждений.

Минитрактор из мотоблока Агат

Мотоблоки агат комплектуются двигателями различных производителей с мощностью 6,5 л.с. (встречаются модели с меньшей мощностью, максимальная – 8 л.с.). Главное преимущество мотоблоков этой фирмы – шестеренчатый редуктор, который является самым надежным видом трансмиссии. Агрегаты с шестереночным редуктором работают без сбоев и созданы для длительной эксплуатации.

Относительно небольшая мощность моделей мотоблоков Агат предполагает, что минитрактор на его базе будет использоваться для несложных работ. Например, для вспахивания земли мощности может не хватить

Для использования навесного оборудования или прицепов важно продумать конструкцию. Если дополнительные устройства будут достаточно тяжелыми и прикрепляются к задней части минитрактора, то общая производительность может падать, а также нарушается равновесие

Такие мототракторы лучше использовать с навесным оборудованием, которое крепится спереди (уборка снега).

Создание минитрактора из мотоблока Агат не отличается сложностью, достаточно иметь необходимые материалы и посмотреть несколько роликов по сборке подобных конструкций, которые доступны бесплатно.

Необходимые расходные материалы, детали и запчасти

Чтобы понять, что необходимо для изготовления, давайте рассмотрим основные элементы готового минитрактора:

• Рама (производится из любого металлопроката)
• Устройство для совершения поворотов
• Любые тормоза
• Сиденье
• Металл для обшивки кузова
• Сцепка, которая служит для подключения другого оборудования.

Все эти составляющие можно купить в местах разборки автомобилей или на складах металлолома. Но к их выбору следует подойти ответственно. Зачастую они не совсем новые, следовательно их нужно тщательно осмотреть на целостность и дефекты. Ведь здесь нельзя допустить использование повреждённых комплектующих. В противном случае всё устройство будет работать не правильно.

Выбор мотоблока под минитрактор

Перед тем как сделать минитрактор с мотоблока, требуется выбрать исходную модель. При подборе следует учитывать ряд параметров:

• мощность и число тактов двигателя;
• тип двигателя (дизельный или бензиновый);
• вес исходного изделия;
• размеры штатного плуга;
• стоимость;
• место производства, поскольку для ряда импортных изделий возможны перебои с поставками запчастей.

Для переделки под тракторы применяются изделия отечественного, китайского и белорусского производств.

Китайские

Китайские мотоблоки представляют собой копии российских изделий. В качестве силовых установок применяются двигатели собственной разработки и производства, которые несколько отличаются от российских узлов. Преимуществом моделей является цена, которую снижают за счет упрощения конструкции и экономии на материалах. Из-за этого имелись нарекания к качеству изделий, но последние модели во многом лишены такого недостатка. Улучшение качества изготовления и сборки стало причиной роста популярности китайских изделий.

Функции, параметры двигателей и весовые характеристики китайской техники мало отличаются от российских аналогов. К числу распространенных марок можно отнести продукцию под брендами Зубр, Кентавр, Аврора.

Российские

Мотоблоки производства российских заводов относятся к числу более популярных моделей. Соответственно, они чаще используются и в качестве исходной базы для постройки самодельных тракторов. Особенностью конструкции является ременное сцепление в трансмиссии и система привода навесного оборудования от отдельного шкива (сенокосилок или почвенных фрез).

В качестве силовых агрегатов часто используются импортные двигатели (например, Lifan), идентичные применяемым на китайской технике. За счет этого решения удалось снизить стоимость изделий и улучшить ряд характеристик. Двигатели обладают малым объемом и гибкой характеристикой мощности и крутящего момента. При этом обеспечен большой ресурс и хорошая топливная экономичность.

Кроме изделий российского производства на рынке встречаются мотоблоки, собранные на Минском тракторном заводе (МТЗ). По своим характеристикам они не уступают российским аналогам. На технике используются силовые агрегаты Honda или Weima, развивающие до 13 л.с. Конструктивной особенностью является использование многодискового «мокрого» сцепления мотоциклетного типа и дифференциала. Для привода дополнительных агрегатов применяется вал со шлицами.

Минитрактор из мотоблока Агат

Мотоблоки агат комплектуются двигателями различных производителей с мощностью 6,5 л.с. (встречаются модели с меньшей мощностью, максимальная – 8 л.с.). Главное преимущество мотоблоков этой фирмы – шестеренчатый редуктор, который является самым надежным видом трансмиссии. Агрегаты с шестереночным редуктором работают без сбоев и созданы для длительной эксплуатации.

Относительно небольшая мощность моделей мотоблоков Агат предполагает, что минитрактор на его базе будет использоваться для несложных работ. Например, для вспахивания земли мощности может не хватить

Для использования навесного оборудования или прицепов важно продумать конструкцию. Если дополнительные устройства будут достаточно тяжелыми и прикрепляются к задней части минитрактора, то общая производительность может падать, а также нарушается равновесие

Такие мототракторы лучше использовать с навесным оборудованием, которое крепится спереди (уборка снега).

Создание минитрактора из мотоблока Агат не отличается сложностью, достаточно иметь необходимые материалы и посмотреть несколько роликов по сборке подобных конструкций, которые доступны бесплатно.

Сделать минитрактор, трактор из мотоблока своими руками

Работать на земельном участке без помощи сельскохозяйственной техники очень сложно. Минитрактор из мотоблока, собранный своими руками может сильно упростить вам жизнь. Он может проделывать много разных работ и этим экономить вам кучу времени. На вашем участке земли это крайне важная вещь, которую не составит вам хлопот смастерить собственноручно на основе мотора из мотоблока. Главным шагом в такой переделке нужно считать выбор подходящей модели для вас.

Выбор мотоблока

Очень важным аспектом в начале конструирования является выбор нужного типа мотоблока.

Существует несколько критериев выбора:

• мощность;
• масса;
• тип топлива;
• стоимость;
• фирма-изготовитель.

Все эти нюансы нужно учитывать. Главное ‒ нужно знать, какую площадь земли вы будете им обрабатывать: если большой участок, тогда мотор должен быть мощный. Масса агрегата тоже играет важную роль. Зависимо от того, какой тип почвы и сложность обработки, приобретается мотоблок с весом больше.

Оптимально будет выбрать модель мотоблока, который работает на дизельном топливе. Такие двигатели без проблем справятся со всеми поставленными задачами. И расход горючего в разы меньше, чем в бензиновом.

Не у всех есть возможность купить мотоблок от хорошего производителя, но и не нужно этого делать, ведь вы мастерите минитрактор на базе мотоблока самостоятельно, чтобы сэкономить.

Набор для переделки мотоблока в минитрактор

Чтобы упростить механизм переделки, можно приобрести готовый комплект для переделки мотоблока в минитрактор. Такой набор даст вам возможность за короткое время переделать один тип техники в другой. Зачастую этот комплект для переоборудования мотоблока состоит из:

• готовой рамы;
• передней балки;
• навески;
• рычагов;
• педалей;
• руля;
• крыльев;
• водительского сиденья.

Этот комплект будет очень полезен тем людям, которые интересуются, как сделать минитрактор из мотоблока в короткие сроки.

Но те, кто любит все делать самостоятельно, и имеют необходимые элементы дома, могут сконструировать все своими руками. Обязательным условием является полностью придерживаться чертежа.

Схемы для конструирования минитрактора

В самом начале работы требуется разобрать схемы вашего запланированного минитрактора. Создать чертежи и рассчитать размеры можно самому, для этого не потребуется особенных навыков, только ручка, карандаш и логическое мышление. Главное в этом ‒ это соблюдать четкое равновесие, чтобы в дальнейшей работе не произошло никаких чрезвычайных происшествий.

Переделка мотоблока в минитрактор шаг за шагом

Если вы все-таки решили обойтись без готового комплекта, тогда для переделки мотоблока в минитрактор потребуются такие элементы:

• рама;
• сиденье для водителя;
• рычаги;
• рулевое управление;
• колеса;
• крылья;
• ступицы;
• дополнительное оборудование.

Важно, чтобы под рукой были нужные инструменты:

• сварка;
• дрель со сверлами;
• инструмент для распила металла;
• набор ключей;
• отвертки;
• смазка.

Если все это готово, тогда приступаем к изготовлению трактора из мотоблока.

Шаг 1: конструирование рамы

Для этого, если у вас нет готовой основы, потребуются и уголки, и трубы. Разрезав все детали нужного размера, следует соединить будущую раму при помощи болтов или сварки. Это и будет основой вашей будущей техники. Также к раме можно сразу прикрепить навесное устройство, с помощью которого вы будете крепить дополнительное оборудование для разных видов работ.

Шаг 2: руль и сиденье

Эти два компонента можно взять с ненужного автомобиля. Кресло нужно подбирать удобное, так как у самодельного минитрактора из мотоблока нет амортизаторов. После прикрепления водительского сиденья можно ставить руль. Его нужно будет установить на оптимальную высоту, чтобы в дальнейшем вам было комфортно работать.

Шаг 3: колеса

В целях экономии колеса тоже можно взять автомобильные. Для прикрепления колес на перед рамы проще всего будет заранее приобрести готовые ступицы с тормозами. Выбор колес тоже играет важную роль. Если взять большие, трактор станет тугой в управлении. А если сильно маленькие, он будет просто закапываться в грунт.

Шаг 4: рычаги

Чтобы ваш минитрактор был легок в управлении, следует установить рычаги, отвечающие за сцепление и тормоз. Один из популярных способов – это тросовый привод.

Шаг 5: двигатель

Сердце вашего трактора обычно устанавливается на передней раме для лучшей балансировки в рабочее время

Устанавливают с помощью плавающей системы крепления.Также очень важно соблюдать правила безопасности.Когда вся конструкция собрана вам остается пройти небольшую обкатку и только после этого приступать к работе. Ваша «самоделка» станет верным помощником для любых работ и будет радовать

pro-motobloky.ru

Минитрактор из мотоблока Ока

Техника под маркой «Ока» оснащается двухскоростными реверсивными коробками передач и редукторами с цепной схемой передачи момента. Отдача двигателей достигает 9 л.с. Самодельные минитрактора из мотоблока «Ока» могут оснащаться рамой из двух частей и системой полного привода 4х4. Двигатель располагается на передней части рамы и закрывается сверху штатным капотом. Половины рамы соединяются карданным шарниром от грузового автомобиля.

На задней части рамы установлена раздаточная коробка. Привод переднего и заднего моста выполняется карданными валами, которые приводят во вращение стандартные цепные редукторы.

Минтрактор из мотоблока Агро

При постройке трактора на базе Агро необходимо учитывать малую прочность штатной оси на излом. Отмечены случаи поломки осей при эксплуатации мотоблока без дополнительного веса, а при повышенной нагрузке риск разрушения узла возрастает. Для снижения риска поломки применяются модернизированные колесные редукторы (от автомобилей УАЗ или ЛуАЗ). При установке редукторов возможно изменение передаточного отношения, что позволяет увеличить тяговый диапазон.

Перед тем как сделать самодельный трактор, необходимо определиться с местом расположения двигателя: спереди или сзади.

Процесс постройки выглядит следующим образом:

1. Изготовить раму и переднюю ось из металлических профилей по чертежам.
2. Закрепить на заготовке передней оси ступицы колес. Ступицы оснащаются тормозами с механическим или гидравлическим приводом.
3. Смонтировать ось. Если применяется составная рама, то ось крепится жестко к передней половине. Для поворота отклоняется вся часть рамы.
4. Установить на раму рулевой редуктор и соединить его рулевой тягой с поворотными кулаками.
5. Смонтировать рулевую колонку и проверить работу управления.
6. Разместить на штатном месте заднюю ось. Она крепится к раме при помощи двух обойм с подшипниками. На оси имеется шкив для передачи крутящего момента от двигателя.
7. Смонтировать на штатное место двигатель и колеса.
8. Разместить в соответствии с чертежами сидение оператора и педальный узел.
9. Отрегулировать работу узлов трактора.

Как подобрать основу минитрактора

Перед тем, как сделать мини оборудование своими руками, необходимо подобрать модель, которая будет выступать в качестве основы. В данном случае требуется учитывать такие технические характеристики:

• мощность двигателя, показатель его крутящего момента;
• масса будущего мини трактора;
• разновидность силового агрегата – бензин, дизель;
• габариты плуга;
• производитель и цена.

От показателя мощности двигателя мотоблока зависит площадь территории, которую можно будет обрабатывать готовым оборудованием. Получается, чем больше участок, тем сильнее должен быть агрегат. Что касается веса прибора, то он должен соответствовать типу грунта. Для плотной почвы потребуется тяжелый минитрактор сделанный своими руками из спецтехники Нева. Так же и наоборот, при мягкой земле нужно использовать легкий аппарат, чтобы он не утрамбовывал ее.

Вес машины должен соответствовать типу грунта — на плотной почве нужен тяжелый трактор, на легких, песчаных облегченный

При расчете размеров следует учитывать глубину обработки и удобство в эксплуатации. Лучшим вариантом послужит культиватор с возможностью регуляции ширины. На рынке встречаются модели, оснащенные бензиновым или дизельным мотором. Первый вариант при функционировании издает минимальный уровень шума, имеет небольшую компрессию и легкий запуск с полуоборота. Дизельный вариант отличается экономичностью и высокой производительностью при работе на большой территории или со сложной почвой.

Что потребуется

Прежде чем приступить к работе, следует убедиться в наличии всех необходимых деталей, материалов, а также инструментов.

Итак, что потребуется для работы:

1. Мотоблок. Его нужно выбирать с учетом вышеперечисленных рекомендаций. Именно он послужит основой в самодельном мини тракторе.

Мотоблок Нева — оптимальный вариант для переделки

1. Дополнительная колесная пара с осью. К колесам обязательно требуется приобрести подшипники, а также рулевую установку.
2. Металлические листы, патрубки и уголки. Материал нужен для создания кузова и рамы конструкции.
3. Элементы для фиксации деталей и механических узлов. В данном случае используются шайбы, болты, гайки, сварка.

Для проведения сборки, помимо деталей, еще нужно подготовить ряд инструментов:

• сварочный агрегат;
• дрель-шуруповерт;
• комплект гаечных ключей разного размера;
• пассатижи;
• болгарка.

Самодельный агрегат обладает рядом преимуществ. В первую очередь это стоимость. Даже если домашнему мастеру потребуется покупать культиватор, он в любом случае потратит меньше денежных средств. Помимо всего можно создать спецтехнику нужного размера, степени сцепления с грунтом, а также производительности.

Что касается минусов, то они заключаются в том, что оборудование, сделанное своими руками, сильно уступает фабричным моделям уровнем надежности. Также такая техника часто требует проведение ремонтных работ.

ВИДЕО: Переломка из мотоблока Зубр

Инструкция по сборке минитрактора из мотоблока

Тем, кто интересуется, как сделать минитрактор из мотоблока Нева, Форте или из техники Зубр, необходимо знать, что производитель не имеет особого значения, на эффективность работы трактора это не влияет. Главное правильно разработать чертеж и схему построения. Также владелец техники может воспользоваться готовыми наработками.

Что такое ломающаяся рама

Переломная (шарнирно-сочлененная) рама – это не что иное, как 2 большие полурамы. Они соединяются с использованием шарнирного соединения. Техника обладает большой степенью маневренности. Преимущества самодельных ломающихся полноприводных мини-тракторов:

• значительное снижение радиуса разворота (при этом агрегат способен поворачиваться на полные 360 градусов, находясь на одном месте);
• трактор имеет хорошую проходимость на сильно заболоченных местностях с переменчивым рельефом;
• движущаяся рама изменяет схему баланса машины, что дает возможность обеспечить надежное, хорошее сцепление с почвой;
• у этого трактора равномерно распределяется нагрузка, поэтому он выдает максимальную мощность.

По своим характеристикам техника с переломной рамой значительно превосходит легкую садово-огородную технику и ничем не уступает тяжелым заводским тракторам. Обычно это устройство имеет привод на 4 колеса (полноприводное). Это повышает проходимость и устойчивость тракторов.

Преимущества самодельных тракторов из мотоблоков

Минитрактор, переделанный из мотоблока очень пригодится в хозяйстве! Его обязательно нужно сделать, чтобы превратить рутинные сельскохозяйственные работы в неутомительные и интересные занятия. Самодельный трактор, в отличие от мотоблока, возьмёт на себя основную нагрузку, а человеку останется только следить за процессом и правильно управлять транспортным средством. Самодельный небольшой трактор — экономный в эксплуатации и обслуживании агрегат компактных размеров, который не требует отдельного гаража, что тоже является большим плюсом. Он не будет создавать проблем с запчастями – их можно найти в продаже по доступной цене практически в любом специализированном магазине, где продаются мотоблоки марок Скаут, Нева, китайский Зубр и прочие. Преимущества владения таким агрегатом налицо. Он в отличие от мотоблока позволит:

• Расширить функционал;
• Облегчить работу оператора;
• Реализовать тяговый потенциал.

Используя навыки, можно из обычного мотокультиватора с ограниченными возможностями сделать многофункциональный и эффективный минитрактор. Манёвренный, компактный — он способен работать даже на густо засаженных участках, между кустами и деревьями, а так же на ограниченной придомовой территории, не портя тротуарную плитку и асфальтное покрытие. Посмотрите форму, где есть видео о работе самодельной техники. Сделать минитрактор из мотоблока – это значит приобрести себе агротехнику с широчайшим функционалом. Вместе с ним можно использовать разнообразное навесное оборудование: культиватор, картофелесажалку, фрезу, борону, роторную косилку, плуг, окучники и прочее. А если оборудовать штабелером с гидравлическим приводом, то можно эксплуатировать самодельный трактор ещё и в качестве стогометателя или подъёмного крана. Благодаря практичной конструкции, работать на такой самоделке просто, комфортно и безопасно. А оставшиеся мотоблочные детали можно использовать при создании других самоделок. Самодельный минитрактор – это лучше, чем самый дорогой тяжелый мотокультиватор и дешевле, чем тяжёлый трактор.

Делаем минитрактор из мотоблока «Нева» своими руками

Если у Вас умелые руки, то можно свести к минимуму денежные затраты, сделав минитрактор из мотоблока «Нева» своими руками, переделка, не займет много времени, а результатом будет, агрегат, способный выполнить практически любую работу на участке. Для удобства к адаптеру, можно докупить и остальное оборудование.

Переделку мотоблока в минитрактор, можно использовать части от неиспользуемой техники, возможно, на это уйдет больше времени, но встанет дешевле.

Для создания минитрактора на базе мотоблока «Нева» потребуются следующие детали: уголки, листы металлы, сам мотоблок, трубки, два колеса, сиденье для водителя, сварочный аппарат, ручной инструмент.

Преимущества и недостатки

Вообще, гусеничный минитрактор самодельного типа является, по своей сути, уменьшенной копией своего «старшего брата» – гусеничного трактора. Соответственно, он будет иметь схожие преимущества и недостатки, что и более габаритный аналог.

Основныепреимущества:

• более высокие показатели тяги, чем у колесных аналогов;
• достаточная ровность хода даже на самых трудных участках территории;
• гусеничные аналоги не так сильно деформируют почву при своем движении;
• высокие показатели проходимости, в разы больше, чем у тех же колесных минитракторов.
• изготовление самодельного агрегата позволяет существенно сэкономить денежные средства.

К недостаткам можно отнести следующее:

• относительно небольшая скорость, по сравнению с колесными минитракторами;
• большое потребление горючего;
• невозможность передвиженияпо асфальту;
• гусеничные минитракторы достаточно шумны при выполнении работ.

Чертежи и сборка

Чтобы сделать мини-трактор из мотоблока с двигателем своими руками, понадобится заранее подготовить чертежи и схему сборки. Над этим можно поработать самостоятельно, но надо выполнить главное условие – должно быть равновесие во избежание в работе аппарата неприятных «сюрпризов».

Создание каркаса

Чтобы создать каркас, много материала не потребуется. При этом, если чего-то нет, то можно использовать аналоги. Но габариты и свойства должны быть похожими. Речь идет о:

• металле – надо подготовить уголки, швеллера и тубу квадратной формы. Для обшивки понадобится сталь толщиной минимум 1,5 мм;
• поворотное устройство;
• колеса и оси;
• подшипники;
• рулетка, сварка, дрель, болгарка.

Сборка проводится только по схеме – отклоняться от нее нельзя.

Как только все элементы были соединены, надо проверить, правильно ли был выполнен монтаж. Для этого надо каркас установить на мотоблок. Если все стало как нужно, то можно продолжать дальше создавать мини-трактор. если что-то пошло не так, то нужно исправить недочеты.

https://youtube.com/watch?v=Lbz1BCT5Jm0

https://youtube.com/watch?v=5ST9rpY37Bk

Общий экскурс в технологию

С конвейера Минского тракторного завода за многие десятилетия его существования сошёл широкий модельный ряд мотоблоков. Для тех, чья деятельность тесно связана со вспашкой земли, хорошо знакома классическая модель МТЗ 05. Этот мотоблок, выпущенный ещё в советские годы, пользуется спросом и сегодня, и он удачно переделывается под минитрактор. Однако для производства пререломки самыми подходящими являются модели МТЗ-12 и МТЗ-09Н. Во-первых, это самые мощные мотоблоки, что повышает производительность. Во-вторых, сама конструкция агрегатов позволяет легко и быстро переделать их под минитрактор. Это экономит ваши личные трудозатраты, время и средства.

Особенностью мотоблоков МТЗ является то, что они оснащаются 2-цилиндровыми дизельными двигателями, а самодельные минитрактора на их базе получаются не трёх-, а четырёхколёсные.
