Действительно ли стоит переделывать?
Без аккумуляторов шуруповёрт превращается в железку. Когда батареи перестают держать заряд, приходится искать новые элементы питания. Во-первых, это дорого — цена аккумуляторов составляет до 80% стоимости шуруповёрта, эффективнее купить новый инструмент. Во-вторых, батареи не всегда бывают в продаже, например, если модель снята с производства. В-третьих, рачительный хозяин стремится использовать все возможности для экономии средств.
Переделка аккумуляторного шуруповёрта для работы от электрической сети — хороший выход. Что это даёт:
- Инструмент получает новую жизнь.
- Больше не нужны батареи, требующие заряда.
- Крутящий момент инструмента не зависит от заряда батареи.
Недостаток переделанной конструкции — зависимость от розетки и длины сетевого кабеля.
Выбор типа химии литиевых аккумуляторов
В первую очередь нужно определиться с выбором типа химии литиевых аккумуляторов. Здесь два варианта – либо литий железо фосфатные (LiFePO4), либо литий ионные (Li Ion). Но в любом случае при работе на такую мощную нагрузку нужно учитывать что аккумулятор должен быть способен отдавать необходимый ток без вреда для своего самочувствия! Разберем кратко особенности этих типов аккумуляторов.
Рабочая температура
Если предполагается пользоваться шуруповертом при минусовых температурах, то лучше выбрать литий железо фосфатные (LiFePO4) аккумуляторы. Диапазон температур при котором можно их разряжать -20 ~ 65 °С. У Li Ion емкость на морозе падает быстрее. Если работа в основном планируется при плюсовых температурах, то подойдут и те и другие. Но оба типа аккумуляторов (за исключением некоторых моделей LiFePO4) нельзя заряжать при отрицательной температуре. А верхний предел температуры при заряде у тех и других около 60°С.
Долговечность
Количество полных циклов заряд/разряд у LiFePO4 аккумуляторов более 1000, у Li Ion менее 500. Но! Если не до 0% разряжать и не до 100% заряжать, то количество циклов существенно возрастает. Хранение любые литиевые аккумуляторы лучше всего переносят наполовину заряженные при температуре 0 +10°C. Подробнее о хранении можно почитать в
Рабочее напряжение
Одна ячейка Li Ion аккумулятора при 100% заряде имеет напряжение 4,2 В, при полном разряде около 3 – 2,5 В. Среднее рабочее напряжение 3,7 В.
Одна ячейка LiFePO4 аккумулятора при 100% заряде имеет напряжение 3,6 В, при полном разряде около 2 В. Среднее рабочее напряжение 3,2 В.
Исходя из этого считаем количество последовательно соединенных ячеек для получения необходимого напряжения на выходе АКБ. Это принято обозначать числом последовательных ячеек + символ S (serial – последовательный). Напряжение при таком соединении суммируется.
последовательное соединение ячеек 3s 1p
Li Ion: 1S-4,2 В, 2S-8,4 В, 3S-12,6 В, 4S-16,8 В, 5S-21 В…
LiFePO4: 1S-3,6 В, 2S-7,2 В, 3S-10,8 В, 4S-14,4 В, 5S-18 В…
То есть к примеру, для 12 вольтового шуруповерта нужна АКБ Li Ion 3S, либо LiFePO4 4S.
Рабочий ток
В характеристиках аккумулятора обычно указывают номинальный и максимальный (пиковый) ток разряда. При номинальном токе он способен работать продолжительное время, а при пиковом – несколько секунд
Поэтому для такой мощной нагрузки как шуруповерт необходимо обращать внимание на этот показатель и выбирать высокотоковые модели аккумуляторов
На холостом ходу 12 вольтовый шуруповерт средней мощности потребляет ток 1-2 А, а при максимальной нагрузке (особенно в заторможенном состоянии) ток может достигать 30 А. Поэтому, если предполагается использовать например, аккумулятор GTF HG2 18650 3000 мАч с номинальным и пиковым токами соответственно 10А и 25А, то необходимо делать сборку минимум 3S2P, чтобы не перегружать аккумуляторы. При параллельном соединении двух аккумуляторов допустимые токи удваиваются, при соединении трех – утраиваются и т.д.
последовательно – параллельное соединение ячеек 3s 2p
Переделка шуруповерта «Хитачи» 12 В на литиевые аккумуляторы 18640
Особенности переделки шуруповерта «Хитачи» 12 В на литиевые аккумуляторы. Очень компактное гнездо под аккумуляторные элементы предназначено для пальчиковых элементов. Поэтому следует подготовить место под 18650 элементы. Необходимо вырезать у перегородки одну сторону, чтобы плотно разместить 1 элемент.
Нужно обзавестись флюсом, плоской металлической соединительной лентой, термоклеем. Устанавливать литиевые аккумуляторы в шуруповерт при переделке необходимо через защитный контроллер. Он должен обслуживать 3 элемента 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.
Извлечь старую батарею из гнезда, аккуратно отсоединить контакты в сборке с датчиком температуры и индикатором включения. Зачистить и подписать контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку термоклеем.
Собрать источник энергии с одним из контроллеров, рассчитанных на 3 элемента. Собрать последовательную схему из 3-х Li-ion элементов. Подключить контроллер. Переделка литиевого 12-вольтового аккумулятора завершается, когда конструкция будет установлена в блоке, закреплена, и индикатор зарядки загорится. После полной зарядки замеры показывают 12,17 вольт в наружной сети. Но этого достаточно для безотказной длительной работы прибора.
Самодельные приборы для заряда
Самостоятельно сделать зарядку для шуруповёрта на 12 вольт своими руками, по аналогии с той, что применяется в ЗУ Интерскол, довольно просто. Для этого потребуется воспользоваться способностью термореле разрывать контакт при достижении определённой температуры.
В схеме R1 и VD2 представляют собой датчик прохождения тока заряда, R1 предназначен для защиты диода VD2. При подаче напряжения транзистор VT1 открывается, через него проходит ток и светодиод LH1 начинает светиться. Величина напряжения падает на цепочке R1, D1 и прикладывается к аккумулятору. Ток заряда проходит через термореле. Как только температура аккумулятора, к которому подключено тепловое реле, превысит допустимое значение, оно срабатывает. Контакты реле переключаются, и ток заряда начинает протекать через сопротивление R4, светодиод LH2 загорается, сообщая об окончании заряда.
Схема на двух транзисторах
Ещё одно простое устройство можно выполнить на доступных элементах. Эта схема работает на двух транзисторах КТ829 и КТ361.
Величина тока заряда управляется транзистором КТ361 к коллектору, которого подключён светодиод. Этот транзистор также управляет состоянием составного элемента КТ829. Как только ёмкость батареи начинает увеличиваться, ток заряда уменьшается и светодиод соответственно плавно гаснет. Сопротивлением R1 задаётся максимальный ток.
Момент полного заряда батареи определяется необходимым напряжением на ней. Требуемая величина выставляется переменным резистором на 10 кОм. Чтобы её проверить, понадобится поставить вольтметр на клеммах подключения батареи, не подключая её саму. В качестве источника постоянного напряжения используется любой выпрямительный блок, рассчитанный на ток не менее одного ампера.
Использование специализированной микросхемы
Производители шуруповёртов стараются снизить цены на свою продукцию, часто это достигается путём упрощения схемы ЗУ. Но такие действия приводят к быстрому выходу из строя самой батареи. Применяя универсальную микросхему, предназначенную именно для ЗУ компании MAXIM MAX713, можно добиться хороших показателей процесса заряда. Вот как выглядит схема зарядного устройства для шуруповёрта на 18 вольт:
Микросхема MAX713 позволяет заряжать никель-кадмиевые и никель-металл-гидридные аккумуляторы в режиме быстрого заряда, током до 4 C. Она умеет отслеживать параметры батареи и при необходимости снижать ток автоматически. По окончании зарядки схема на основе микросхемы практически не потребляет энергии от аккумулятора. Может прерывать свою работу по времени или при срабатывании термодатчика.
HL1 служит для индикации питания, а HL2 — для отображения быстрого заряда. Настройка схемы заключается в следующем. Для начала выбирается зарядный ток, обычно его значение составляет величину равную 0,5 C, где C — ёмкость аккумулятора в амперчасах. Вывод PGM1 соединяется с плюсом напряжения питания (+U). Мощность выходного транзистора рассчитывается по формуле P=(Uвх — Uбат)*Iзар, где:
- Uвх – наибольшее напряжение на входе;
- Uбат – напряжение на аккумулятор;
- Iзар – зарядный ток.
Сопротивление R1 и R6 рассчитывается по формулам: R1=(Uвх-5)/5, R6=0.25/Iзар. Выбор времени, через которое зарядный ток отключится, определяется подключением контактов PGM2 и PGM3 к разным выводам. Так, для 22 минут PGM2 оставляется неподключенным, а PGM3 соединяется с +U, для 90 минут PGM3 коммутируется с 16 ногой микросхемы REF. Когда понадобится увеличить время зарядки до 180 минут PGM3 закорачивают с 12 ногой MAX713. Наибольшее время 264 минуты достигается соединением PGM2 со второй ногой, а PGM3 с 12 ногой микросхемы.
Разборка и сборка
Преобразование отвертки на литиевые батареи содержит в себе последующие шаги:
- Откройте старенькый аккумулятор, открутив пять винтов.
- Извлеките Ni-Mh аккумулятор из корпуса. Будет приметно, что контактная площадка, входящая в контактную группу отвертки, приварена к отрицательному контакту 1-го из Ni-Mh частей. Места сварки следует обрезать инвентарем с врезанным в него отрезным камнем DREMEL 4000.
- К контактам припаиваются провода, сечение которых более два мм два для силовых выводов и 0,2 мм два для термистора. Контактная площадка приклеена к корпусу аккума жарким клеем.
- По показателю внутреннего сопротивления на счетчике выделяют четыре ячейки. Значение должно быть схожим для всех 4 устройств.
- Литиевые элементы склеены термоклеем так, чтоб они компактно размещались в корпусе.
- Сварка ячеек осуществляется на аппарате контактной сварки при помощи сварочной ленты из никеля (показатель ее сечения должен быть равен 2X10 мм).
Советы домашних умельцев
Несмотря на большой выбор профессионального и бытового инструмента в магазинах, многие домашние мастера изготавливают этот инструмент своими руками из простых и доступных материалов.
Как сделать электрическую отвёртку своими руками
Чаще всего умельцы изготавливают мини аккумуляторную отвёртку своими руками для разборочно-сборочных и ремонтных работ с офисной техникой, электрическими игрушками и другими видами креплений с миниатюрными винтами, болтами и гайками. Для этих целей они используют:
- четыре батарейки АА на 1,5 вольта с корпусом от старого пульверизатора;
- два трёхконтактных металлических тумблера;
- электромотор на 6 вольт и редуктор от детской игрушки;
- пластиковый магазин для бит;
- две пластиковые бутылки.
Кроме этого, потребуются недорогие материалы и стандартный бытовой инструмент:
- силиконовый клей;
- пластиковая полоска;
- изоляционная лента;
- ножницы;
- отвёртка;
- кусачки;
- паяльник.
Видео: как сделать мини электрическую отвёртку своими руками
Переделка электрической отвёртки на литиевые аккумуляторы
Есть смысл поменять NiCd батареи в аккумуляторной отвёртке на литиевые. Выгоды очевидны:
- Li-ion аккумуляторы используются чаще, их легче купить;
- их можно заряжать, не дожидаясь полной разрядки;
- ёмкость, а следовательно, и мощность литиевых батарей больше, чем у кадмиевых аналогов.
Здесь будет рассмотрен пример переделки аккумуляторной отвёртки на литиевые батареи, которые используются при ремонте системных блоков, принтеров и другой оргтехники. Поэтому её зарядка будет осуществляться от порта компьютера.
Инструменты и материалы
Для переделки на литий потребуются:
- плата контроллера заряда ТР 4056 без защиты (можно купить на любом радиорынке);
Плата для зарядки литиевых аккумуляторов продаётся на компьютерных рынках
- литиевые батареи от ноутбука;
- соединительные провода различной длины;
- набор надфилей;
- термопистолет с клеем.
Для уменьшения штатного зарядного тока платы с 1 А вдвое следует перепаять резистор сопротивлением 1,2К на резистор 2,4К.
Последовательность работ
Замена аккумуляторов производится довольно просто, для этого специальные электротехнические навыки не нужны.
- Аккуратно разъединяем половинки корпуса. Для этого откручиваем винты и снимаем одну половинку.
Корпус отвёртки разбирается на две части после откручивания всех соединительных болтов
- Извлекаем старые кадмиевые батарейки и прикидываем, куда поместить гнездо USB. Приемлемый вариант — в плоскости разъёма.
После отсоединения блока NiCd батареек нужно определить место для установки разъёма USB, через который прибор будет заряжаться
- Фрезой вырезаем в пластмассовом корпусе на стыке углубление для USB и светодиодов зарядки.
Корпус отвёртки обычно выполнен из толстого пластика, поэтому для аккуратного изготовления отверстия лучше пользоваться специальным инструментом
- Вставляем литиевую батарейку и контроллер зарядки на свои места. Соединяем проводами между собой и электродвигателем. Фиксируем диэлектрической пастой.
Размещаем литиевые батарейки в рукоятке отвёртки и подсоединяем к плате зарядки и к электродвигателю
- Собираем корпус аккумуляторной отвёртки. Для этого обезжириваем стык и наносим клей. Потом прижимаем половинки корпуса друг к другу и стягиваем винтами.
Обезжириваем стык и наносим на него термоклей
- Подсоединяем шнур для зарядки к включённому компьютеру и к гнезду USB на корпусе отвёртки.
Для проверки правильности сборки нужно подключить отвёртку к компьютеру — индикаторы зарядки долны загореться
- Ждём окончания процесса зарядки. Как только индикаторы загорятся синим светом, можно начинать пользоваться отвёрткой.
Отвёрткой можно пользоваться после того, как индикаторы загорятся синим цветом
Видео: переделка отвёртки на Li-on аккумулятор
- Раскрутить половинки корпуса, не забывая про откручивание скрытых шурупов.
- Извлечь старые батарейки аккумулятора с отрезанием проводов, концы заизолировать.
- Выяснить напряжение из маркировки, нанесённой на рукоятку.
- Удалить старый адаптер для зарядки.
- Вместо него подобрать новый адаптер питания, с ограничением по току чуть выше номинального напряжения.
- Собрать с соблюдением обратной последовательности.
В самом простом варианте вместо аккумулятора внутрь отвёртки можно вставить адаптер питания и выпустить наружу кабель с клеммным разъёмом
Типовые ошибки при изготовлении
Типовые ошибки при изготовлению блоков питания сводятся к неправильному соединению элементов. Если вести монтаж внимательно, то этих проблем можно избежать. Также надо помнить, что шуруповерт сбалансирован по весу для работы с АКБ. Если батарею снять совсем, то работать будет очень неудобно. Поэтому надо оставить неработоспособный аккумулятор, удалив контактные пластины.
Из видео узнаете, что можно сделать из старого зарядного от шуруповерта.
Другой вариант – удалить из корпуса АКБ отработанные элементы, закрепив вместо них внутри соответствующий груз. В остальном изготовлении блока питания проблем вызвать не должно, и старый инструмент получит новую жизнь.
Преимущества литий-ионных аккумуляторов
Никель-кадмиевые батареи имеют невысокую стоимость, выдерживают огромное количество циклов зарядки, не страшатся низких температур. Но емкость аккума уменьшится, если поставить его на зарядку, не дожидаясь полной разрядки (эффект памяти).
Литий-ионные батареи владеют последующими преимуществами:
- Большая емкость, что обеспечит более длительное время работы шуруповерта;
- Наименьшие габариты и вес;
- Отлично держит заряд в нерабочем состоянии.
Но литиевая батарея для шуруповерта не выдерживает полного разряда, потому заводские инструменты на таких аккумах оснащаются дополнительными платами, защищающими аккумулятор от перегрева, недлинного замыкания, перезаряда во избежание взрыва, полной разрядки. Когда микросхема вставляется конкретно в аккумулятор, цепь размыкается, если неиспользуемый аккумулятор отделяется от инструмента.

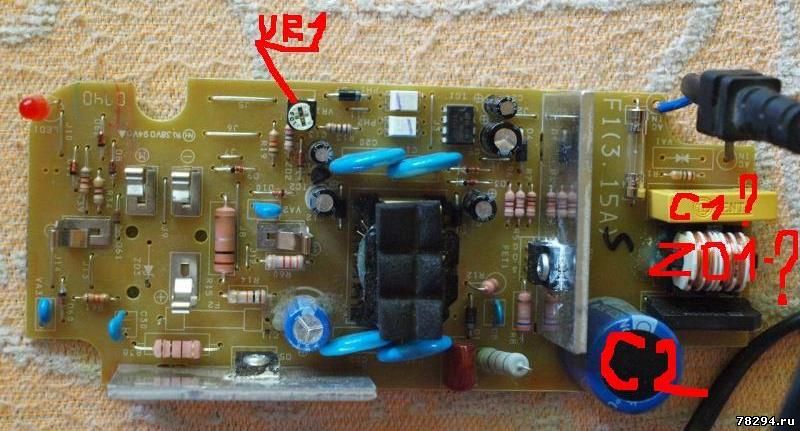

Как найти поломку в зарядном блоке шуруповерта
Что нужно для того, чтобы найти поломку в зарядном блоке шуруповерта, знают немногие, поэтому подробно рассмотрим этот процесс. Начинать следует с разборки корпуса зарядного, но делается это исключительно на отключенном от сети устройстве. Убедитесь в том, что вилка прибора не подключена к розетке, и только после этого начинайте разбирать конструкцию корпуса.
Чтобы добраться до внутренности зарядки шуруповерта, ремонт которой выполняется, необходимо изначально выкрутить 3-4 или 6 винтов, фиксирующих крышку. Количество винтов зависит от модели шуруповерта и самого блока питания. Как только будет разобран корпус, перед глазами появится картина следующего вида, как показано на фото ниже.
Что со всем этим делать? Начинать ремонт зарядки шуруповёрта нужно с выявления неисправного элемента или узла. Для начала выполняются следующие действия:
- Проводится осмотр. Если имеются следы нагара, то поломка найдена, и можно приступать к ее устранению, однако не стоит торопиться. Ведь наличие нагара на одном элементе могло послужить выходом из строя других деталей. Чтобы их отыскать, нужно проделать следующие действия, поэтому читаем дальше
- Вооружаемся тестером, и, установив переключатель в режим прозвонки, прикасаемся щупами к выводам предохранителя. Как он выглядит, показано выше на фото. Если тестер пищит, значит, предохранитель исправен, и поломка в другом. Вспоминаем нашу первоначальную проверку устройства на исправность — если показания тестера были положительными (а не нулевыми), значит, предохранитель можно не проверять, и причина в другом. Если показания тестера нулевые, то предохранитель проверяется в первую очередь
- Следующим на очереди надо проверить конденсатор. Его неисправность можно выявить по форме — если он вздулся, то ремонт зарядки шуруповерта можно закончить, заменив сгоревший элемент. Перед тем как выпаивать, рекомендуется убедиться в том, что элемент действительно неисправен. В помощь снова берем мультиметр, только теперь переключатель устанавливаем в режим измерения сопротивления, и щупами прикасаемся к выводам устройства. Показывает «0», значит нужно заменить конденсатор и «дело в шляпе»
- Часто выход из строя конденсатора влечет за собой перегорание диодного моста. Из строя могут выйти все диоды или некоторые, но в любом случае, их стоит проверить. Ниже на фото показано, как выглядит конденсатор и диоды. Проверить исправность диодов можно путем постановки мультиметра в режим измерения постоянного напряжения. Для этого поочередно прикасаемся щупами к выводам диодов. В одном направлении диоды должны пропускать напряжение, и показывать соответствующее значение на приборе. После этого нужно поменять полярность, и снова прозвонить выводы. Если они пропускают в обратном направлении, значит следует заменить соответствующие элементы. Если ни один не пропускает, значит, они целые и не требуют замены
- Проверка дросселя или резистора также проверяется при помощи прозвонки или измерения сопротивления. Если прозвонка не пищит, значит, резистор неисправен, и требуется его замена. Все остальные элементы из строя выходят редко (если только это не удар молнии в электросети, после которого выгорает вся плата напрочь), поэтому обычно на этом мероприятия по поиску неисправных элементов завершаются
Найденные неисправные элементы нужно заменить, но как проводится ремонт зарядного устройства шуруповерта, в деталях описано ниже.
Схема для модели Макита
Схема зарядного устройства шуруповерта Макита имеет микросхему трехканального типа. Всего транзисторов в цепи предусмотрено три. Если говорить про шуруповерты на 18 В, то в данном случае конденсаторы устанавливаются с емкостью 4.5 пФ. Проводимость обеспечивается в районе 6 мк.
Все это позволяет снять нагрузку с транзисторов. Непосредственно тетроды применяются открытого типа. Если говорить про модификации на 14 В, то зарядки выпускаются со специальными триггерами. Данные элементы позволяют отлично справляться с повышенной частотностью устройства. При этом скачки в сети им не страшны.
голоса
Рейтинг статьи
Принцип работы ЗУ
При выходе из строя ЗУ есть смысл сначала попробовать его восстановить. Для проведения ремонта желательно иметь схему прибора заряда и мультиметр. Схемотехника многих приборов заряда построена на микросхеме HCF4060BE. Её схема включения формирует выдержку интервала времени заряда. Она включает в себя цепь кварцевого генератора и 14-разрядный двоичный счётчик, благодаря чему на ней легко реализовывается таймер.
Принцип работы схемы зарядника проще разобрать на реальном примере. Вот как выглядит она в шуруповёрте Интерскол:
Такая схема предназначена для заряда 14,4-вольтовых аккумуляторов. Она имеет светодиодную индикацию, показывающую подключение в сеть, горит светодиод LED2, и процесс заряда, горит LED1. В качестве счётчика используется микросхема U1 HCF4060BE или её аналоги: TC4060, CD4060. Выпрямитель собран на силовых диодах VD1-VD4 типа 1N5408. Транзистор PNP типа Q1 работает в ключевом режиме, к его выводам подключены управляющие контакты реле S3-12A. Работой ключа управляет контроллер U1.
При включении ЗУ переменное напряжение сети 220 вольт через предохранитель поступает на понижающий трансформатор, на выходе которого её значение составляет 18 вольт. Далее, проходя через диодный мост, выпрямляется и попадает на сглаживающий конденсатор C1 ёмкостью 330 мкФ. Величина напряжения на нём равна 24 вольта. Во время подсоединения батареи контактная группа реле находится в разомкнутом положении. Микросхема U1 запитывается через стабилитрон VD6 постоянным сигналом равным 12 вольт.
Используемая кнопка SK1 работает без фиксации. При её отпускании всё питание поступает через цепочку VD7, VD6 и ограничительное сопротивление R6. И также питание подаётся на светодиод LED1 через резистор R1. Светодиод загорается, сигнализируя, что начат процесс заряда. Время работы микросхемы U1 настроено на один час работы, после чего питание снимается с транзистора Q1 и, соответственно, с реле. Его контактная группа разрывается и ток заряда пропадает. Светодиод LED1 гаснет.
Этот прибор заряда оборудован схемой защиты от перегрева. Реализуется такая защита с помощью датчика температуры — термопара SA1. Если во время процесса температура достигнет значения более 45 градусов Цельсия, то термопара сработает, микросхема получит сигнал и цепь заряда разорвётся. После окончания процесса напряжение на клеммах батареи достигает 16,8 вольт.
Такой способ зарядки не считается интеллектуальным, ЗУ не может определить, в каком состоянии находится батарея. Из-за чего продолжительность работы шуруповёрта от аккумулятора будет уменьшаться в связи с развитием у него эффекта памяти. То есть ёмкость аккумулятора каждый раз после заряда снижается.
Как выбрать контроллер?
Итак, происходитпеределкашуруповерта на литиевые аккумуляторы. Штатная зарядка для устройства требуется обязательно. При выборе контроллера учтите, что прибор должен соответствовать двум параметрам:
- показателю номинального рабочего напряжения;
- показателю номинального рабочего тока.
С напряжением все предельно ясно: если батарея 11,1 В, то и контроллер будет с таким же напряжением.
Понятие «номинальный рабочий ток» подразумевает пропускную способность защиты платы. Таким образом, контроллер на 4 А рассчитан на отметку тока 4 А, а при показателе 8 А на него ложится дополнительная нагрузка. В этом случае сработает защитное устройство. Все эти технические данные изложены в паспорте каждой модификации контроллера. При этом одна модификация может обладать показателем тока ограничения 30 А, а другая — 50 А. И оба эти устройства формально будут пригодны для функционирования. Также при создании литиевого аккумулятора имеется ограничение в габаритах. Поэтому следует приобретать такой контроллер, который уместится в корпусе старой батарейки.
Заключение
В статье рассмотрены основные способы, как выполнить переделку питания аккумуляторного шуруповерта в сетевой с минимальным изменением конструкции.
Не рекомендуется использовать блок питания от ноутбука, так как он не сможет выдать необходимый ток для запуска и нормальной работы шуруповерта. Максимальный ток, который может выдать такой блок питания, составляет до 5 А. Более мощных блоков питания не выпускается.
По этой же причине нельзя использовать родное зарядное устройство, идущее в комплекте. Оно рассчитано на ток, необходимый для заряда аккумуляторной батареи.
Следуя рекомендациям, указанным в данной статье, можно вернуть к жизни старый шуруповерт. Проводной инструмент по своим качествам будет не очень сильно отличаться от аккумуляторного, уступая ему лишь в мобильности.
