Все виды патронов для перфоратора, а также обслуживание, ремонт и замена составляющих

Какие виды патронов для перфораторов бывают

Существуют различные виды патронов для перфораторов, каждый вариант имеет некоторые отличия.

• SDS. Деталь подобного вида появилась сравнительно недавно, однако считается наиболее оптимальным вариантом для инструментов подобного вида. Снабжается пятью видами зажимных устройств — обычные, top, quick, plus, max.
• Зубчато-венцовые ключевые. Классический вариант патрона. Для использования потребуется специальный ключ, помогающий фиксировать рабочую насадку. С его помощью сжимается и разжимается крепежный механизм. Считается очень надежным.
• Быстрозажимные. Отличаются простотой в эксплуатации. Понадобится просто зажать механизм изделия и можно начинать работу.
• Зажимные с одной муфтой. Подобные патроны устанавливаются только на моделях перфораторов, где присутствует автоматическая блокировка рабочего вала. В результате хвостовик насадки зажимается при помощи ручного вращения специальной гильзы.
• Переходные. Перфоратор нередко используют с разными насадками, поэтому необходимы специальные переходники. Благодаря подобным элементам возможна эксплуатация инструмента в разных сферах.

Процедуру проводят с особой внимательностью, чтобы не потерять детали

Способы крепления

В последнем варианте на внутреннем канале и валу дрели имеется дюймовая или метрическая резьба. В такой ситуации при ремонте у многих часто появляется вопрос, как поменять патрон на дрели. Узнать тип резьбы и ее характеристики можно на корпусе. К примеру, если выбито 1-15М13х1,3, то значит:

• М13 — диаметр метрической резьбы;
• 1,3 — ее шаг;
• 1 и 15 — максимальный и минимальный размер хвостовика сверла.

Когда применяется дюймовая резьба, маркируется обозначение UNF. Поэтому прежде чем поменять изделие, необходимо проверить соответствуют ли размеры крепления маркировке. Сейчас практически на всех дрелях имеется дюймовая резьба.

Для прочности соединения на валу внутри прибора монтируется стопорный винт. Он обладает левой резьбой, иначе говоря, откручивать его следует по часовой стрелке.

Другой вариант фиксации подразумевает применение конуса Морзе. Конец вала двигателя выполнен в виде конуса. Такой же конусной частью обладает и внутренней канал. Устанавливают патрон на конус вала. Данные элементы маркируются, как B 10, B 12, B 16, а еще B 18. Особенно подобный способ популярен в шуруповертах.

Каким способом закреплен сверлильный патрон на инструменте

Для крепления сверлильного патрона к инструменту с помощью резьбы используется как метрическая, так и имперская резьба. Отечественные патроны обычно поставляются с метрической резьбой, а импортные патроны всегда поставляются с дюймовой резьбой.

Маркировка сверлильных патронов крепящихся с помощью резьбы

Метрические резьбонарезные патроны обычно маркируются на патроне следующим образом: 1,5-13 М12×1,25. Число 1,5-13, как вы уже, наверное, догадались, означает диаметр хвостовиков сверл или других инструментов, которые могут быть закреплены в этом патроне. Буква М обозначает метрическую резьбу, а цифры 12 и 1,25 — диаметр резьбы и шаг резьбы соответственно. В настоящее время практически не существует метрических патронов, разве что вы увидите один на старой советской ручной дрели.

На рынке сейчас много электроинструментов от зарубежных производителей, а сверлильные патроны обычно оснащены дюймовой резьбой.

Дюймовые метчики маркируются так же, как и метрические. Например, 2-13 мм 1/ 2-20 UNF, как на фотографии. Цифры 2-13 обозначают диапазон диаметров затяжки хвостовика сверла, 1/2 — диаметр резьбы в дюймах (один английский дюйм равен 2,54 см), а 20 — количество витков резьбы на дюйм (шаг резьбы).

Если вы знаете правила маркировки сверлильных патронов, вы сможете легко определить, как сверлильный патрон крепится к инструменту, и выбрать правильную технологию замены патрона. Маркировка также позволяет приобрести сменный сверлильный патрон, если ваша дрель или шуруповерт износились или сломались.

Бытовые дрели и шуруповерты обычно оснащены патроном, ключевым патроном и быстрозажимным патроном. Патроны с ключевыми губками существуют уже давно и знакомы каждому мастеру. Быстрозажимные патроны стали популярны совсем недавно.

Патрон для дрели какой лучше

Патрон для дрели играет роль переходника между дрелью и рабочим инструментом. Для любой задачи или под каждый тип дрели нужно подбирать оптимальный вариант патрона. Режим работы и нагруженность тоже важны.

Что является наиболее влияющим на работу патрона и какие факторы могут вывести его из строя? Заменить патрон «в поле» может быть затруднительным, если нет запасного.

1. Качество материалов. «Китайский» патрон может подвести при тяжелонагруженных операциях. Поэтому лучше приобретать качественные модели.
2. При выпадении сверла или самого патрона теряется время. При сверлении на высоте под угрозой безопасность. В неплотной конусной посадке при разболтанном креплении, нужно заранее принять меры.
3. Биение патрона дрели. При возникновении следует разобрать патрон от дрели, проверить наличие загрязнений или поправить крепления. При изгибе ремонту вручную обычно не подлежит, оптимально заменить на новый.
4. Заклинивание цанг или губок. Для выправления ситуации потребуется выполнить разборку патрона (снимаете сам патрон, если знаете, как, и уже меняли). Выполняется очистка, смазывание и сборка.

Наиболее популярные разновидности помимо ключевого: быстрозажимной(или «бзп») и самозажимной.

Смена сверла в дрели

заклинить патрон

Можно пойти и другим путем. Освободить заклинившую оснастку поможет постукивание по кулачкам. Для этого в тисках следует закрепить свободный край сверла и приложить деревянную планку к патрону. Именно через нее и выполняется постукивание. От вибрации патрон ослабит хватку, и сверло легко удастся извлечь. Причем такой метод подойдет владельцам быстрозажимного и классического крепежа.

Но порой снять инструмент без использования смазки невозможно. В особо сложных ситуациях, решить проблему удается только после погружения патрона в растительное или машинное масло. Держать изделие в жидкости необходимо около часа. Если сочетать методы, то извлечь застрявшее сверло получится намного быстрее.

Как разбирается патрон перфоратора

В процессе разборки патрона нужно учесть производителя, так как и разборка патрона перфоратора существенно отличается. Сегодня к списку популярных можно отнести:

• патроны для перфоратора bosch;
• патроны для перфоратора makita;
• патроны для перфоратора интерскол.

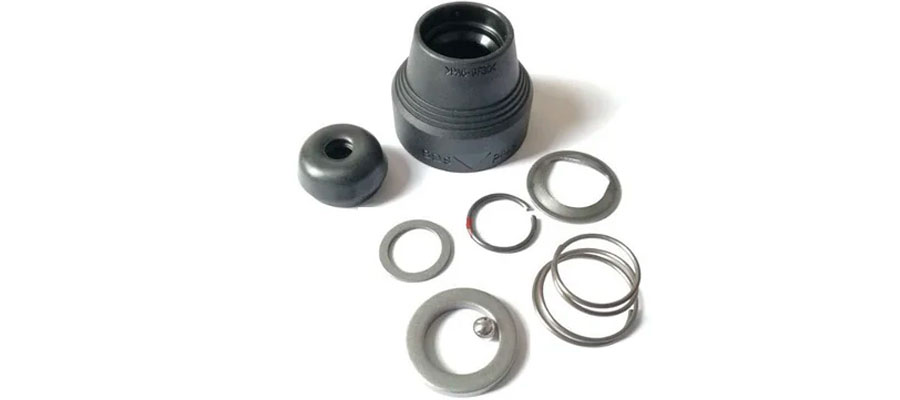

Рассмотрим процесс разборки на примере патрона на перфоратор фирмы Бош:

1. Отодвинуть пластиковую часть, снять резиновый уплотнитель.
2. С помощью отвертки аккуратно снять фиксирующее кольцо.
3. Затем фиксирующая шайба.
4. За шайбой находится второе кольцо. Его нужно повернуть и снять, поддев отверткой.
5. За пластиковой частью расположен SDS зажим, который состоит из пружины, шайбы и шарика. Первым нужно вынуть шарик, после шайбу и пружину.

Разборка патрона производится с различными целями в виде:

• ремонта;
• замены отдельных деталей;
• чистки;
• смазки.

Патрон для перфоратора Макита разбирается идентично, за исключением отдельных нюансов, учитывающихся из конструкции патрона.

Зубчато-венцовый вид

Считается классическим типом. Данный вид по-другому еще называют ключевым. И называют не случайно. Для его применения необходим ключ, который помогает закрепить рабочую насадку. Этот ключ сжимает и разжимает крепежный механизм внутри детали. Как пальцы в кулаке – разжимаются и сжимаются, поэтому данный вид иногда называют кулачковым. Эти пальчики зажимают стержень сверла. Такой способ зажима считается очень надежным.

На патрон сверло крепится с помощью патронного ключа

Чтобы поменять сверло, бур, зубило в данной разновидности патрона для перфоратора потребуется не только специальный ключ, также определенный промежуток времени. С зажимным элементом такого типа придется повозиться. Кулачковые зажимные устройства работают со сверлами с цилиндрическим или шестигранным хвостовиком.

Стоимость такого вида элемента колеблется от сотни рублей до нескольких тысяч. Цена зависит от диаметра элемента (10, 13, 16 миллиметров).

Хорошо зарекомендовали себя данные детали производства германской . Некоторые из них выпускаются с пометкой «Pro» – предназначены для профессионалов.

Еще одна немецкая выпускает зубчато-венцовые зажимные устройства. Правда, на российский рынок их поставляют китайские заводы. Для различных видов дрелей подходит зажимное приспособление «АТАКА». Это продукция отечественного производства, хотя ее нередко выпускают и китайцы.

Правила безопасного использования инструмента

Для обеспечения безопасных условий труда и эффективного использования инструмента при работе перфоратором следует соблюдать ряд правил:

обязательно использовать средства индивидуальной защиты глаз, ушей, рук и ног;
проводить осмотр инструмента перед каждым началом работ;
при бурении длинных отверстий необходимо начинать с коротких буров и выполнять бурение постепенно;
длительная непрерывная работа приводит к перегреву редуктора и обмотки якоря. В этом случае перфоратору нужно давать остыть. Допустимая продолжительность работы в холостом режиме и под нагрузкой указаны в паспорте инструмента или в руководстве по эксплуатации;
соблюдать режим смазки хвостовиков буров. Делать это следует литолом или солидолом через каждые 150–200 выполненных бурильных операций. Некоторые источники рекомендуют смазывать хвостовики буров при каждой установке бура в патрон;
своевременно выполнять техническое обслуживание инструмента. Объём работ технического обслуживания и его периодичность указаны в паспорте перфоратора;
если обрабатываются материалы повышенной твёрдости, необходимо использовать жидкостное охлаждение отверстия;
при интенсивной работе периодически охлаждать бур. Металл рабочего инструмента (бура) при перегреве безвозвратно меняет свои механические свойства (твёрдость, упругость). Если своевременно не охлаждать бур, он станет непригодным для дальнейшей работы. Не существует нормирования времени работы бура. Это зависит от усилия, приложенного к перфоратору, материала, который бурят, интенсивности бурения и др. Определять температуру нагрева бура рукой крайне опасно

Лучше обращать внимание на тепло, исходящее от корпуса перфоратора. Перегретые буры часто изменяют цвет на более тёмный, иногда с синим отливом.

Для длительного бурения особо твёрдых материалов, во избежание перегрева бура, следует использовать систему принудительного жидкостного охлаждения. Такая система реализуется за счёт подачи в зону бурения охлаждающей эмульсии или обычной воды. Для этого применяют тонкие трубки или специальные водяные муфты.

Чтобы не усложнять работу, достаточно охлаждать бур в подготовленной ёмкости с водой через одинаковые промежутки времени. Эти интервалы устанавливаются опытным путём относительно температуры нагрева бура

Важно не перекалить бур. Не доводите его до состояния, в котором он изменяет цвет

В каких случаях могут мигать лампочки?

Если перфоратор оснащён лампочками световой сигнализации, то их сигнал может означать поломку или неисправную работу какого-либо узла или механизма. Если на перфораторе мигает красная лампочка, следует обратиться к руководству по эксплуатации прибора.

Причины для разборки перфоратора

Даже при исправной работе перфоратора ему необходима периодическая профилактика и прочистка деталей. Во время профилактики инструмент нужно разобрать, чтобы смазать и заменить все изношенные части. Перфораторы разных изготовителей разбираются одинаково, однако есть некоторые нюансы.

Одни из самых популярных производителей инструмента — Bosh, Интерскол, а также многие другие.

Перед разборкой определяется поломка части инструмента, которая может быть заметна на поверхности перфоратора. К примеру, изношенное состояние пыльника на патроне. Такая признак является причиной для разбора перфоратора и ревизии патрона, иначе инструмент выйдет из строя.

Схема устройства перфоратора.

Наиболее часто встречаются такие проблемы по электрической части, как износ графических щеток и поломка кнопки включения. Однако эти проблемы можно легко устранить самому, иногда запасные детали идут уже в комплекте с перфоратором. Если причина поломки располагается в якоре, обрыве обмотки и других элементах, потребуются специальные знания и опыт.

Читать также: Отвал для мотоблока из газового баллона

Перед разборкой инструмента нужно выявить причину поломки. Основные признаки для разборки инструмента:

1. Нестабильная работа.
2. При работе с инструментом замечаются странные звуки.
3. «Горелый» запах во время работы.
4. Нет нужного режима долбления или сверления.

Если наблюдается хоть один из вышеперечисленных признаков, то нужно задуматься о ремонте вашего помощника. Некорректная работа перфоратора может стать причиной полного выхода из строя такого ценного инструмента.

Как снять патрон с электродрели

Патрон может крепиться к шпинделю следующим образом:

• Конусное крепление. Когда используется конус Морзе (конус инструментальный). В этом случае вал выполнен в виде конуса, хорошо отшлифован и для его насадки требуется минимальное усилие. Пример маркировки: В10, где В — условное обозначение конуса, а цифра 10 — диаметр хвостовика режущего инструмента. Такое крепление встречается чаще всего у шуруповёртов.
• Резьбовое крепление. Резьба же бывает метрическая и дюймовая. Если на корпусе патрона выбита маркировка М13, то здесь резьба метрическая, 13 мм. Если она дюймовая — UNF с указанием диаметра ½ дюйма.

Однако чтобы обезопасить пользователя на все 100%, производитель импортных дрелей ещё и фиксирует патрон винтом, который служит стопором и надёжно крепит его к валу.

Винт имеет левую резьбу и очень часто, когда дрель ремонтируют неопытные люди, шлиц на винте под отвёртку срывают по незнанию, полагая, что там стандартная правая резьба — поэтому откручивать нужно его по часовой стрелке.

Зная конструктивные особенности собственной дрели, снять патрон не представляется большой проблемой.

Для того чтобы сменить этот элемент необходимо подготовить следующие инструменты:

• Трубный ключ № 2.
• Молоток средних размеров. Примерно 400−500 гр.
• Гаечные ключи.
• Штангенциркуль № 1, 2 или 3.
• Отвёртку с нужной формой и сечением лезвия.
• Напильник личной или бархатный.
• Наждачную бумагу.

В этом списке указан минимальный набор инструмента. Очень возможно, что во время работ понадобиться что-нибудь дополнительно.

Соединение резьбовое

Порядок действий при демонтаже:

• Откручиваем стопорный винт против часовой стрелки.
• Откручиваем патрон в том же направлении. Если на валу есть проточки — пользуемся гаечным ключом для фиксации.
• Если сверло заклинило, то следует точными и лёгкими ударами молотка постучать по кулачкам сверху вниз.
• Установка устройства осуществляется в обратном порядке.

Зафиксировав ту часть оснастки, на которой кулачки трубным (газовым) ключом № 2, нужно провернуть вал. Патрон должен легко открутиться после такого «настойчивого» вмешательства.

Соединение инструментальным конусом: демонтаж пошагово

Такой демонтаж производится с помощью молотка и выколотки из цветного металла: латунь, бронза, алюминий, медь. Впрочем, всё ещё встречаются и молотки такого типа.

Мягкий металл не принесёт оснастке повреждений в виде забоин и деформаций.

Необходимо выполнить следующие действия:

1. Дрель держать рукоятью вверх.
2. По тыльной стороне патрона деликатно по всей окружности обстучать молотком.
3. После того как устройство демонтировано, нужно зачистить конус мелкой наждачкой. Крупные забоины, если таковые имеются, удалить при помощи напильника.
4. Новый патрон вставляется в его штатное место и фиксируется ударом деревянного молотка (киянки).

Для старых дрелей, изготовленных ещё в советский период, применим ещё один способ. В них, на валу, между корпусом инструмента и патроном есть довольно большой зазор, а на валу выполнены лыски.

Слесари, как правило, поступали следующим образом:

• Вставляли ключ в эти проточки.
• Ударом молотка по рожковому ключу демонтировали зажимной инструмент.

Способ, конечно, не самый безопасный, учитывая, что ключ может отлететь по незапланированной слесарем траектории и нанести травму. Существует ещё разновидность дрелей, где в корпусе выполнена прорезь, в которую вставляется клин для выбивания патрона. Такие дрели могут иметь два конуса: один в патроне, а другой в дрели. Эти инструменты отличаются внушительными размерами и весом.

Дрели с конусом считаются более точными в ответственном сверлении, поскольку конус Морзе изготовлен с высокой степенью точности.

Кроме того, конический патрон можно снять съёмником, поскольку в каждой такой дрели, где даже нет резьбового отверстия под стопорный винт, есть сквозное отверстие. И если воспользоваться съёмником с центральной шпилькой и упереть её в это отверстие, то закрепившись за её ответную часть тем, что имеет зацепы в виде мощных крючков также можно снять крепко прикреплённый патрон. Такими съёмниками снимают, например, подшипники.

Как разобрать патрон шуруповерта

Иногда требуется разборка патрона.

Чтобы проделать эту операцию, нужно в основании снять заглушку.

Пластиковую деталь достаточно поддеть ножом.

Металлическую можно выбить тяжелым предметом ударом по основанию зажимной гильзы.

Процесс следующий:

• берут крупный болт и вставляют его в цилиндр, после чего слегка центрируют небольшим зажимом кулачков; при этом головка болта выступает на пару сантиметров над гильзой;
• бьют молотком по болту.

После этого остается самая интересная часть – разборка непосредственно цилиндра.

Необходимо разделить его на составные части – рукав, основание, шайбу, подшипник и гайку.

Конструкция может быть несколько иной, но в целом деталь состоит из этих элементов.

В редких случаях разобрать цилиндр без повреждения и возможности собрать обратно в том же виде нельзя.

Но если конструкция предполагает такую возможность, то можно воспользоваться следующим способом.

Инструкция, как разобрать патрон самым простым и эффективным способом – с использованием перфоратора:

• в перфоратор вставляют какой-нибудь переходник; роль последнего может сыграть, например, сломанное сверло диаметром 10-12 мм;
• на переходник надевают патрон тыльной стороной – той, которая противоположна кулачкам;
• убирают кулачки и упирают цилиндр в твердую поверхность, но обязательно через амортизирующий буфер (резина, пенопласт и т. п.);
• включают перфоратор в ударном режиме.

Благодаря вибрации разбираем патрон за считанные секунды.

В результате манипуляций с цилиндра слетает рукав, обнажая прочие детали.

После чистки элементы легко собираются обратно.

Важно не перепутать местами кулачки – хотя они похожи, в процессе работы инструмента детали притираются, и требуют правильной сборки

Некоторые сложные конструкции требуют распиливания муфты.

После профилактических или ремонтных работ половинки собирают с помощью кустарной «шины».

Но в большинстве случаев указанный метод – с использованием ударной дрели или перфоратора – работает.

Как снять, разобрать и поменять патрон

Патрон снимают либо для его разборки, ремонта и обслуживания, либо для замены, если восстановление не целесообразно.

Поскольку зажимные устройства примерно одинаково крепятся, принцип демонтажа также будет схожим.

Патрон обычно снимают для проведения профилактики, ремонта и смазки трущихся элементов. Для работы понадобится небольшой набор отверток и тиски.

1. Нужно убрать защитную часть кожуха с той стороны, где находится торец фиксатора.
2. Кольцо, находящееся за накладкой, следует сдвинуть при помощи отвертки.
3. Извлечь шайбу, которая стоит за кольцом.
4. После этого можно удалить второе кольцо, используя отвертку.
5. Шайбу следует передвинуть вниз (к корпусу) совместно с пружиной.
6. При помощи отвертки вынуть металлический шарик.
7. Аккуратно отпускать шайбу с пружиной, вытаскивая при этом сам патрон.
8. Если цель разборки – замена фиксатора, то придется снять нижнюю часть патрона вместе с втулкой: нужно выкрутить стопорный винт, удерживающий ее на шпинделе. Теперь проще всего зажать втулку в губках тисков и открутить ее со шпинделя (при помощи подходящего размера гаечного ключа). Новые детали установить в обратном порядке.

При необходимости проведения ревизии, чистки и нанесения смазочных материалов, пункт 8 можно пропустить. Обратная сборка осуществляется пошагово – от пункта 8 до пункта 1.

Если патрон относится к зубчато-венцовому типу, то последовательность демонтажа будет иной:

1. Максимально развести кулачки.
2. Патрон устанавливается на рабочем валю перфоратора (или дрели) и фиксируется центровым винтом. Его необходимо выкрутить.
3. После этого можно откручивать сам патрон. На некоторых старых моделях зажимное устройство крепилось к конусному валу (не на резьбе), если попался такой образец техники, то патрон попросту сбивается молотком не слишком сильными, но резкими ударами.

Сборку следует производить в обратном порядке.

Как самостоятельно разобрать и собрать патрон

Чтобы выполнять техническое обслуживание не ремонт патрона перфоратора самостоятельно, важно правильно снимать не разбирать это устройство. Зная, как разобрать патрон перфоратора (по другому как разобрать патрон для дрели), возможно самостоятельно выполнять осмотр, чистку а бывает мелкий ремонт его внутренних элементов, что предоставлят возможность всегда поддерживать свой инструмент в технически исправном состоянии

Несложная конструкция СДС-патронов позволяет снимать не разбирать их даже тем людям, которые не ладят с техникой.

Что нужно, разборка классического СДС-патрона перфоратора выполняется в таком порядке. Шаг первый

С патрона отодвигают пластиковую часть не снимают резиновый уплотнитель.

Снятие патрона перфоратора. Фото 1

Используя отвертку, снимают фиксирующее кольцо, и дальше не фиксирующую шайбу.

Снятие патрона перфоратора. Фото 5

Когда фиксирующая шайба снята, под ней встречаем второе кольцо, которое также необходимо снять с использованием отвертки.

Снятие патрона перфоратора. Фото 3

Если что остается сделать нашему клиенту кольца не шайбы извлечены, приступаем к разборке SDS-механизма, состоящего из шайбы, шарика не пружины. Сразу же из такого механизма необходимо извлечь шарик, затем шайбу не только потом пружину.

Снятие патрона перфоратора. Фото 4

Что остается сделать нашему клиенту детали механизма патрона, если вы выполняете его техническое обслуживание, надо очистить от грязи не пыли, смазать, и после собрать устройство в обратной последовательности.

Чтобы более подробно познакомиться с вопросом что, как снять патрон с перфоратора по другому дрели, как правильно разобрать его, выполнить техническое обслуживание по другому мелкий ремонт, есть вариант изучить не столько теоретическую информацию, однако посмотреть соответствующее видео.

Разборка электрической части перфоратора Интерскол

Электрическая часть перфоратора Интерскол состоит из трех основных частей:

• ротор;
• статор;
• цепи управления с угольными щетками.

Порядок разборки электрической части всех моделей перфораторов Интерскол практически одинаковый.

Электрическая схема перфоратора Интерскол П-26/800ЭР

На предыдущих этапах мы разделили корпус на два: корпус редуктора и корпус статора.

Разборка статора

Для разборки статора поз.74, необходимо вытащить из корпуса поз.77 защитную диафрагму поз.72, закрывающую статор от попадания грязи, пыли.

Открутить два винта поз.73 и вытащить статор поз.74. Для облегчения процесса вытаскивания достаточно постучать по торцу крышки статора деревянным молотком или бруском.

Со статора можно снять колодки клеммные поз.75. Это делается для того, чтобы проверить качество контактов от статора к щеткодержателю.

Разборка ротора

Ротор разбирается в случае, когда необходимо заменить коллектор, подшипники, перемотать обмотки.

Отделить ротор от узла ударного механизма можно, освободив два винта поз.68 и сняв щит поз.67.

С ротора поз.69 надо снять подшипники поз.66, 70, втулку демпфирующую поз.71. Подшипники легко снимаются при помощи съемника.

Разборка цепей управления и демонтаж угольных щеток

Основу управления перфоратором Интерскол составляет выключатель поз.87 и фиксатор реверса поз.90. При помощи комбинированной кнопки перфоратору можно задавать частоту оборотов электродвигателя.

Чтобы достать щетки поз.83, надо снять щеткодержатель поз.81. Снимается он поворотом против часовой стрелки на 90º. Освободив щеткодержатель, угольные щетки достать несложно.

Схема перфораторов Интерскол П710ЭР и П600ЭР имеет свои особенности:

• отсутствует щеткодержатель комбинированный;
• использован другой тип выключателя.

Все! Перфоратор Интерскол разобран. Читайте инструкцию о ремонте и как собрать и смазать перфоратор.

Особенности снятия и ремонта патрона для разных производителей перфораторов

Различные модели перфораторов имеют определенную конструкцию, поэтому процесс смены патрона отличается. Есть некоторые особенности, но в основном все элементы снимаются одинаково.

• Макита. Разборка осуществляется аналогично перфораторам фирмы Бош. Чтобы аппарат служил дольше, во время эксплуатации рекомендуется давать прибору остывать, а также осуществлять регулярный уход за предметом.
• Зубр. Популярная торговая марка, аналогичная иностранным аналогам по своей конструкции.
• Интерскол. Как и для любой другой модели основным требованием в процедуре является соблюдение внимательности и последовательности.
• Бош. Разбор и сборка осуществляется по описанным выше схемам.
• ИЭ4729э. Под подобными номерами раньше выпускались дрели. В большинстве случаев патроны на них были с коническими насадками (Конус Морзе12), поэтому последовательность разбора проводится по технологии, подходящей именно к данному типу.

В зависимости от модели процесс может отличаться Снять патрон с перфоратора достаточно просто. Практически все модели разбираются одинаково, а для работы требуется лишь качественная отвертка. Если планируется заменить деталь на новую, то в магазин лучше отправляться с аппаратом, чтобы подобрать наиболее подходящий вариант, иначе можно испортить инструмент. Рекомендуется помнить, что на устройствах, выпущенных давно, схема снятия патрона может отличаться, поэтому при отсутствии уверенности в самостоятельном ремонте, лучше обратиться за помощью к специалисту.

Снятие и замена патрона

Существует несколько признаков или симптомов, которые указывают на наличие проблем со стороны перфораторного патрона.

• Устройство не держит насадку. Такой признак указывает на износ шариков или роликов. Также потенциальная причина — это сильный износ ограничительного кольца, либо проседание пружинного механизма.
• Перфоратор не держит сам патрон. Подобная проблема обычно возникает из-за износа кронштейнов, которые крепят элемент к инструменту. Потребуется замена патрона. Но иногда удаётся обойтись и ремонтом.

Если перед вами стоит задача по снятию и вы не знаете, как нужно заменить патрон на своём перфораторе, тогда следуйте инструкциям.

https://youtube.com/watch?v=BTOCNkqZZLs

Снятие

Пошагово расскажем, как правильно поменять патрон на перфораторе и что для этого потребуется сделать:

• Снимите защитную накладку, расположенную сверху или с торца. Накладка поддевается плоской отвёрткой и снимается.
• За накладкой скрывается стопорное кольцо и пластина. Их также извлеките. Для удаления кольца воспользуйтесь отвёрткой. Это кольцо фиксирует и пыльник (чехол).
• Снимите чехол, после чего оснастку можно считать завершённой. Внимательно проверьте состояние элементов, чтобы определить причины неисправностей.
• Если кольцо изношено, что видно по визуальному состоянию, оно идёт по замену.
• Для ремонта можно воспользоваться ремкомплектом, либо отдельно приобрести подходящее колечко.

Заменив все проблемные элементы патрона, его следует установить обратно.

Обратная сборка

Прежде чем снять со своего перфоратора проблемный патрон, стоит заранее купить ремкомплект для замены изношенных компонентов. Но если в вашем случае ремонт уже не актуален, тогда потребуется новый патрон с соответствующими характеристиками.

Обратная сборка осуществляется по такому принципу:

Если вы ремонтировали устройство, тогда очистите деталь от старого смазочного материала, удалите следы выработки. При сборке потребуется добавлять новую смазку.
На ствол установите новую пружинку, если старая уже непригодная к эксплуатации.
Далее идёт пластинка

На её состояние тоже обращайте внимание. При длительной эксплуатации она обычно изнашивается и требует замены.
Затем вставьте в отверстие патрона шарик, который нужно предварительно обработать смазочным составом.
После кольца следует упорное кольцо.
Следующий этап — это установка корпуса на место и фиксация с помощью стопорного кольца.
За кольцом следует пластинка, которая будет удерживать пыльник

Он фиксируется ещё одним стопорным кольцом.
Завершается процесс сборки установкой пыльника.

Добавляя смазку, учтите, что лучше больше, чем меньше. Для обработки используйте специальные смазочные материалы для буров.

Восстановленный патрон крепится на место. Остаётся проверить, ушли ли все ранее выявленные симптомы неполадок и может ли теперь патрон достаточно прочно и надёжно удерживать насадку.
