Отвал для мотокультиватора своими руками

Особенности комплектации и конструкции

Отвалы могут комплектоваться ножами-насадками, чтобы выравнивать почву. Резиновые элементы служат для снегоуборки. При этом не всегда устройство может быть установлено на любой мотоблок, поэтому такая возможность должна быть определена заранее.

Пружинные механизмы, как правило, изготовители не устанавливают, поскольку встреча устройства с неровностями не чревата последствиями, учитывая невысокую скорость. Не требуются и подъемно-поворотные механизмы. В итоге стоимость устройства является весьма доступной.

Для снега можно также использовать не обычные колеса, а грунтозацепы. Это даст возможность перемещаться по заснеженной территории более свободно.

Правила использования самодельного отвала

Следуйте этим правилам, и оборудование прослужит дольше:

1. Для экономии ресурса силовой установки, отвал применяйте только, если необходимо убрать снег высотой более 5 см. В остальных случаях лучше использовать подметальную щетку или скребок.
2. При работе с отвалом желательно оборудовать колеса гусеницами или другими приспособлениями повышающими сцепление мотоблока с поверхностью.
3. Периодически проверяйте мотор мотоблока – при работе с навесными орудиями он подвергается повышенной нагрузке и износу.
4. Регулярно проверяйте надежность креплений, если появились какие-либо дефекты, немедленно их замените.
5. Для предотвращения деформирования и поломки отвала, до начала работ, тщательно выставляйте высоту его положения;
6. Используйте защитные приспособления, как для себя, так и для техники. Например, для защиты агрегата можно использовать стальные щитки.
7. Регулярно проводите техническое обслуживание мотоблока и дополнительных насадок (периодичность указана в инструкции по применению).
8. По окончанию зимнего сезона прежде, чем поставить отвал на длительное хранение, очень хорошо очистите его от остатков снега и просушите. После этого все элементы обработайте средством против ржавчины, а поворотные механизмы смажьте маслом или солидолом.

Таким образом, изготавливая отвал для мотоблока своими руками из подручных средств, рекомендуется придерживаться правил и рекомендаций по его созданию. Для каждого, кто решил собрать самоделку, будет несложно определиться с размерами и смонтировать устройство под свои потребности и под определенную модель мотоблока. При наличии такого приспособления уборка снега из тяжелого ручного труда превратится в приятное времяпровождение.

Каким образом создать снежный отвал из бочки?

Сделать лопату собственными силами просто, когда в вашем доме имеются аппарат для сварки, болгарка и электродрель. Вот один из простых способов. Заниматься розысками нужного материала вам не потребуется, поскольку можно применить простую 200-литровую железную бочку.

Осторожно порежьте ее на 3 доли, и вы приобретете 3 изогнутых фрагмента для снегоотвала. Сварив по контурной линии 2 из них, получаем элемент с толщиной железа в 3 мм, чего в полной мере хватает для жесткости лопаты. Нижний сегмент лопаты усиливается ножом

Для этого потребуется металлическая полоска толщиной 5 мм и в длину, одинаковой с захватом отвала. В ноже делаются отверстия калибром 5-6 мм с интервалом 10-12 см для монтирования защитной полоски из резины

Нижний сегмент лопаты усиливается ножом. Для этого потребуется металлическая полоска толщиной 5 мм и в длину, одинаковой с захватом отвала. В ноже делаются отверстия калибром 5-6 мм с интервалом 10-12 см для монтирования защитной полоски из резины.

Механизм узла крепления лопаты к мотокультиватору достаточно простой и может быть выполнен в домашней обстановке. К лопате, собранной из двух частей бочки, приблизительно посередине ее высоты для усиления варится труба с сечением в виде квадрата размером 40х40 миллиметров. Потом в середине трубы варится полуокружность из толстого железа, в котором заранее проделаны 3 отверстия, требуемые для стабилизации углов поворота отвальной лопаты.

Предлагаем ознакомиться Плетение корзин из лозы своими руками

Далее из этой же трубки сваривается кронштейн внешне похожий на букву «Г», один край которого помещается в отверстие на полуокружности, а второй посредством болтов соединяется с шасси агрегата.

Отдельные умельцы предпочитают использовать новый материал, а не бывшие в употреблении элементы. Так можно собрать самодельный отвал из железного листа толщиной 3 мм. Для усиления устройства можно применить стальную полосу толщиной не меньше 5 миллиметров. Разделка металла выполняется по схемам. Полотно самого отвала содержит 4 сегмента: фронтальный, нижний и 2 боковых. Собранная конструкция требует усиления. Для этого по вертикали привариваются компоненты, вырезанные из металла толщиной 5 мм.

Затем создается поворотное устройство. Оно являет собой проушину с отверстием под ось. Проушина фиксируется сваркой к уголку, который крепится к лопате. Ось фиксируется на одном крае трубы, а другим краем закрепляется на мотоблоке. Необходимый градус поворота фиксируется цилиндрическим стержнем (шкантом). 3 миллиметра – маленькая толщина, значит, необходимо ее усилить. Вырезать из листа толщиной 3 мм полоску 850x100x3 мм.

Для осуществления работ потребуются:

• листовой металл;
• углошлифовальная машина с дисками;
• электрическая дрель;
• комплект сверл;
• болты с самоконтрящимися гайками (со вставками из пластика);
• сварочник с электродами;
• ключи гаечные;
• профильная либо круглая труба.

Если у вас имеются необходимые способности, работа не доставляет трудностей. А созданным приспособлением можно использовать не только в зимнее время, но и в летнюю пору. Облагородить площадку после завершения строительно-монтажных работ, спланировать участок под детскую песочницу и тому подобное. Какой тип конструкции выбрать – принимать решение вам.

О том, как сделать нож-отвал для мотоблока «Нева» МБ-2, смотрите в видео ниже.

Когда в наличии имеется только листовой металл, конструкция отвала будет зависеть от толщины и размера листа. Проще всего сделать лопату из цельного куска проката толщиной 3 мм, длиной около 1 м и шириной в пределах 500-700 мм. Заготовке придают слегка овальную форму, делают те же действия, что и с бочкой или баллоном.

Усиливающую раму отвала сваривают из профильной трубы

Когда в наличии только маленькие куски листового металла или его толщина около 2 мм, чтобы сделать снегоуборочную лопату для мотоблока, нужно сварить усиливающую раму. Материалом для ее изготовления используют профильную трубу. Потребуются 4 вертикальные элемента для ковша. Им придают овальную форму.

Особенности постройки снегоочистителя

В качестве очередного примера необходимо рассмотреть ещё один вариант, который не отличается от предыдущего, но всё же имеет свои особенности.

Для отвала, непосредственно контактирующего со снегом, нужно приготовить стальной лист толщиной 3−4 миллиметра. Для стоек, которые делают агрегат жёстче, необходимо взять сталь толщиной в 5−7 миллиметров.

В таких стойках просверливают отверстия, с помощью которых лопата будет крепиться к штангам

Важно, чтобы крепежи самодельного снегоочистителя имели вертикальное положение по отношению к сельхозоборудованию

Такая модель будет состоять из следующих частей:

• лопата;
• кронштейн, который соединяет аппарат с мотоблоком или другой техникой;
• штанги;
• тяга.

Виды снегоуборщиков для мотоблоков

Для того, чтобы правильно сделать снегоуборщик самостоятельно необходимо различать их типам и принципу работы каждого из них.

Роторный снегоуборщик

Роторные снегоочистители считаются самыми мощными среди всего предлагаемого ассортимента снегоуборочных машин. Машины такого типа способны отбрасывать снег на расстояние более 12 метров. Прочитайте статью, как сделать роторный снегоуборщик.

Самодельный роторный снегоуборщик для мотоблока – это металлический короб с расположенным в нем шнековым валом. Крутящийся вал считается основным рабочим механизмом снегоуборочного агрегата.

В качестве дополнительных вспомогательных приспособлений при изготовлении механизма понадобятся органы управления и сцепления, а также некоторые запасные части привода. Прочитайте про запчасти к снегоуборщику – тут.

Роторный снегоуборщик для мотоблока начинает движение только за счет работы вала самого мотокультиватора, крутящий момент которого передает свою энергию через специальные переходники. Такие переходники продаются во всех специализированных на продаже садовой техники магазинах.

Более подробно смотрите на видео:

Принцип работы такого механизма состоит в захвате и передвижении снега в жерло машины за счет работы шнекороторного устройства. Возможность работы такого устройства получается за счет гибкого соединения двух валов при помощи крепкого ремня.

Еще один важный механизм в конструкции – крыльчатка, которая необходима для выброса снежной массы через специальное отверстие, выведенное наверх.

Вал представляет собой кусок трубы, вокруг которой по спирали движется зубчатый агрегат – шнек. С целью сохранения постоянного крутящего момента, а следовательно и эффективного производства работ, вал крепится на подшипники.

Зубчатый шнек изготавливается из металла в виде одинаковых и равноудаленных друг от друга лопастей. Снизу, ко дну лопаты крепится пластина с острым краем для резания снежного покрова.

T130 – многофункциональная машина, которую можно использовать как тягач, вездеход, экскаватор.

Бульдозер Б10м с повышенной производительностью выпускается на челябинском заводе с 2004 года.

Бульдозерный тип снегоуборщика (с отвалом) – чертеж

Снегоуборщик с отвалом представляет собой мотоблок со специальным адаптером, к которому крепится насадка в виде самодельного отвала. Отвал –основной рабочий орган снегоуборочной машины такого типа. Умелые рукодельники могут сделать адаптер для мотоблока своими руками.

Для изготовления ножевой пластины используют острый металлический лист, с помощью которого снежный пласт подрезается и откидывается.

Части отвала изготавливаются из стали, затем свариваются сварочным аппаратом. К низу отвала посредством сварки крепится нож. С помощью штанг и кронштейнов отвал закрепляют к мотоблоку. Тяговые механизмы держатся в отверстиях отвала и крепятся к органам управления через трубки.

Вентиляторно-лопастной снегоуборщик состоит из следующих механизмов:

• Барабан и подшипник.
• Крыльчатка.
• Лопасти. Располагаются вдоль оси вращения.
• Приваренные к барабану отвалы.
• Ковш из листовой стали.

С помощью системы передачи крутящего момента барабанная ось связывается с валом двигателя.

Снежная масса, попадая в короб, двигается строго по направляющим к лопастям, которые и выбрасывают ее наружу.

Оборотная конструкция

У такого вида имеется индивидуальное отличие от обычного изделия. Он оборудован механизмом поворота лемеха при вспашке соседнего ряда земли в обратном направлении. При повороте лемеха почва будет ложиться в том же направлении, что и предыдущий ряд. Благодаря такому механизму вспашка земли осуществляется быстро, в отличие от обычных видов.

Перед началом сборки необходимо найти схемы готовых моделей. Чертежи плуга для минитрактора своими руками сделать может только человек, владеющий навыками черчения. Но, в противном случае можно найти готовые в интернете.

Такой вид имеет три особые плоскости: внизу горизонтальная полоска соединяющая две части лемеха, спереди отвальная, а сбоку вертикальная полозки. Потом необходимо снять лемех и отвал, поставить на пол и присоединить к стенке, при этом нижняя полозка должна совпасть с уровнем пола.

Отрегулировать плуг можно, опустив нижнюю часть лемеха на 2−5 сантиметра ниже полозка. Левая и правая сторона отвала и лемеха должны выступать на сантиметр от уровня полозка.

После работы с почвой весь агрегат следует хорошо отчистить и смазать любой переработкой (маслом, солидолом и т. п. ) во избежание возникновения коррозии при хранении. А иногда такая конструкция может и полгода лежать без непосредственного применения, ожидая начала сезона вспашки.

Использование снегоочистителя

Такой инструмент как снегоуборочный отвал, который сцепляется с мотоблоком, предназначен для уборки снега, мусора, переноса земли с одного конца участка на другой и т. п.

Подобный инструмент можно использовать в различных направлениях и местах. Например, для нужд на личном земельном участке, в поле, для любой хозяйственной деятельности.

Такая лопата существенно упрощает процесс уборки чего-либо за счёт большой рабочей поверхности.

Целостная система выглядит следующим образом:

• лопата;
• механизм крепления;
• устройство, с помощью которого регулируется угол поворота механизма.

Такие конструкции имеют разнообразные модификации, в которых есть и общие черты. В основном это и принцип работы и конструкция самого устройства. На сегодня приобретения подобного прибора не является какой-то роскошью. Это обычная повседневная техника владельцев дачных участков для личных нужд. С их помощью можно с лёгкостью навести порядок на даче, убрать мусор и снег, выровнять участок и т. п.

Как сделать отвал на мотоблок своими руками

При самостоятельном изготовлении навесного оборудования, сначала нужно тщательно изучить его устройство. Представленные фото, чертежи отвала на мотоблок своими руками дают только визуальное представление о конструкции. Оптимально сначала рассмотреть снегоуборочное приспособление в реальности. Для этого можно посетить торговую точку или попросить снять мерки с отвала у знакомого владельца оборудования. Когда такой возможности нет, нужно быть готовым к тому, что во время работы могут возникнуть ошибки, которые придется исправлять.

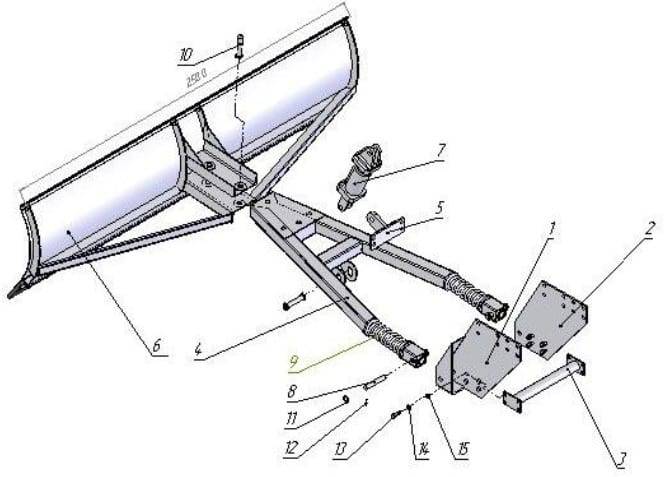

Чертежи отвала для мотоблока своими руками

В Интернете или тематической литературе можно много найти схем, но все они практически похожи между собой. Связано это с простотой конструкции лопаты. Ничего лишнего здесь не стоит придумывать. Например, чертежи отвала для мотоблока «Нева» своими руками будут аналогичные, как и для «Зубр», «Zirka». Незначительные изменения могут быть только в конструкции сцепки.

Чертеж поможет изготовить лопату с гидравлическим подъемником При отсутствии гидравлики подъемник делают рычажным, например, из пружины

Вспомогательное оборудование для мотоблока

В числе необходимых усовершенствований мотоблока в виде навесного оборудования рекомендуется сделать, кроме всего вышеперечисленного, следующие элементы:

• колеса с грунтозацепами для работы на рыхлой почве;
• подъемник;
• навесной ковш-отвал для уборки снега.

Для конструкций колес, используемых в качестве движителей мотоблока на пашне используют колеса с резиновыми покрышками. Как самому сделать колеса для мотоблока с грунтозацепами подскажет опыт и умение работать с готовыми конструкциями, например, со стальными дисками от автоколес.

Для этого нужно:

• 2 стальных диска от легкового автомобиля;
• уголки 25х25 см;
• электросварка;
• болгарка;
• рулетка и карандаш.

Уголок разрезается на отрезки по 35-40 см. Обода диска размечаются на равные сегменты. Лучше всего, если их будет 8 или 10. Делаются отметки и в местах отметок привариваются уголки.

Подъемник своими руками для мотоблока лучше сделать из отрезка трубы диаметром 100 мм. Сам подъемник делается в виде ролика на кронштейне. Он в случае необходимости изменяет свое положение и дает возможность поднять мотоблок на опору. В обычном положении вал-подъемник находится впереди агрегата и используется как опорный каток при преодолении канав и рытвин.

Ковш для мотоблока своими руками рекомендуется собрать в том случае, если планируется использовать его в качестве снегоуборочной машины.

Принцип работы со снегоотвалом для мотоблока

Отвальную лопату мотоблока перед выполнением своих функций необходимо правильно установить. Она руками поворачивается в правую сторону либо в левую сторону на угол до 30°. Процесс регулирования положения заканчивается установкой подходящего угла и фиксацией лопаты в избранном расположении при помощи шплинтов. Площадь захвата снегоотвала для мобильного силового агрегата обычно составляет один метр (отдельные модификации могут иметь иные значения) при толщине материала лопаты от 2 до 3 мм. В промышленных условиях данные приспособления производятся из стали высокого качества.

Читать также: Доклад о профессии токарь

Конструкция

Основными частями конструкции являются:

Лопата-отвал или нож — рабочая часть, взаимодействующая со снегом. Изготовлена может быть из различных материалов. Подойдёт металлическая пластина толщиной от 3 мм. Помните, что нижняя часть может цеплять за дорожное покрытие и должна быть дополнительно усилена полоской металла с рабочей стороны и рёбрами жёсткости с обратной.
Поворотный механизм. Зачастую гораздо удобнее использовать отвал, развёрнутый на 30º, чтобы не толкать всю снежную массу перед собой, а отбрасывать её в сторону от направления движения. Это снижает нагрузку на мотоблок и позволяет перемещать снег в нужную сторону. Для механизма поворота отвала и фиксации потребуется пластина толщиной от 10 мм, прочный поворотный болт в точке основного крепления и пальцевое соединение для фиксации прямого или косого положения отвала.
Узел стыковки и крепления к мотоблоку для каждой модели может быть свой

Чтобы изготовить отвал для мотоблока своими руками, не стоит уделять внимание универсальности навесного устройства, лучше позаботиться о надёжности фиксации отвала именно на вашем мотоблоке.

Из чего сделать ковш

При выборе бочки для изготовления ковша она должна быть из толстого металла. Самым лучшим вариантом будет нержавеющая сталь. Если нет крепкой бочки и баллона, то можно выбрать обычную.

Из бочки

Работу желательно проводить в такой последовательности:

• Для начала на бочку нужно нанести разметку. Днище и бока разделяются на 3 одинаковые части. Далее изделие разделяется при помощи болгарки. Остальные части дна отрезаются по окружности. Торцевую плотную часть необходимо оставить для лучшей жесткости отвала.
• При использовании тонкостенной бочки 2 части нужно сложить и скрепить. Перед скреплением материал лучше смазать, используя горячий битум, что улучшит стойкость металла к коррозии. При этом вес ковша увеличится, и шум от ударов будет снижен. Детали фиксируются заклепками или болтами.
• По периметру лопаты нужно прикрепить полосу жесткости из стали не менее 3 мм толщиной. Полоса приваривается сварочным аппаратом с помощью болтов или заклепок. Верхнюю и нижнюю часть лопаты лучше усилить, вырезав вставки из остатков.
• Ширина транспортной ленты, прикрепленной снизу отвала, должна быть такой, чтоб выступала от 3 до 10 см, но это зависит от местности эксплуатации снегоуборщика. Ленту можно сделать съемной, что позволит работать с сыпучим материалом.

Готовую лопату для мотоблока нужно очистить от коррозии и окалин. Провести обработку антикоррозионным веществом и покрасить.

Из баллона

По такому принципу изготавливается отвал из старого газового баллона. Дополнительно усиливать его не придется, так как стенки баллона довольно прочные.

Целесообразно вторую часть баллона использовать для изготовления сменного отвала, так как металл будет стираться и изнашиваться. В таком случае при необходимости можно будет быстро заменить приспособление.

Из стального листа

При изготовлении ковша из металлической листовой стали процесс работы отличается от предыдущих вариантов. В этом случае предусматриваются такие манипуляции:

• Гибка листа. С целью изгибания листа и придания ему требуемой формы нужно использовать полукруглый прочный предмет большого размера. При этом достигается оптимальная кривизна и форма изделия
• Нижняя часть должна быть тяжелой, поэтому нужно приварить стальную полосу
• С обратной, выпуклой стороны детали приваривается крепление

При необходимости достижения достаточной прочности несколько листов свариваются вместе, а также может изготавливаться корпус жесткости, к которому в итоге приваривается лопата.

Как сделать отвал для мотоблока своими руками?

Для того чтобы самодельный отвал получился как можно более качественным обязательно изучите чертежи. Они подскажут вам размеры и порядок крепления элементов приспособления для расчистки.

• жестяные листы, толщиной не менее 3 мм. Размеры листов должны составлять 85 x 22 x 45 см;
• 1 металлическая стойка – для этого подойдет стальная труба;
• 4 ребра жесткости, толщиной около 4 мм;
• полоса из стали такой длины, чтобы ею можно было охватить отвал. Толщина полосы должна составлять не менее 5 мм;
• 2 проушины для крепления тяги отвала;
• набор шайб и гаек;
• квадратная труба, сечением 4×4 см и длиной 1 м;
• комплект сверл, диаметром 5–6 и 8–9 мм;
• плоский кусок резины;
• 2 штанги, длиной 52 см каждая;
• 1 лист стали, толщиной 10–12 мм с размерами 60 x 60 см;
• аппарат для сварки;
• болгарка с дисками для резки стали;
• перфоратор или электрическая дрель.

Имея под рукой все вышеперечисленные материалы и инструменты, вам будет проще изготовить навесной снегоуборщик для мотоблока. Правильный порядок действий выглядит следующим образом:

1. 1. В первую очередь сделайте заборный ковш. Для этого возьмите ребра жесткости и сварите с них каркас с тремя горизонтальными и четырьмя вертикальными направляющими .Далее нагрейте газовой горелкой стальные листы и аккуратно согните металл таким образом, чтобы он получил форму ковша. Готовый элемент приварите к каркасу из ребер жесткости. В итоге у вас должен получиться снежный отвал идентичный тому, что показано на фото;

1. Далее сделайте нож для уборки снега – этот элемент должен измельчать слежавшийся снег и усилить снегоочиститель на мотоблок. Чтобы изготовить нож, возьмите стальную полоску и просверлите в ней 3 одинаковых отверстия, диаметр которых должен составлять 5–6 мм. Дистанция между ними не должна быть меньше 10 см. Далее закрепите нож болтами, положив между ним и ковшом резиновую прокладку;
2. Следующим шагом станет изготовление и монтаж механизма крепления. Отрежьте кусок трубы, сечением 4×4 см и приварите его к тыльной стороне ковша примерно посередине элемента. В средней части трубки приварите деталь в форме полукруга – для этого возьмите толстый кусок стали. В полукруге проделайте 3 одинаковых отверстия, которые в дальнейшем понадобятся для вкручивания болтов;
3. Далее возьмите такой же кусок трубы и сделайте из нее держатель, напоминающий по форме букву «Г». Один из концов держателя аккуратно вставьте в одно из отверстий в полукруге, а второй конец надежно закрепите на раме мотоблока;
4. Регулировать высоту подъема ковша можно посредством двух болтов, вкрученных в поверхность имеющихся углублений в квадратной трубе. Более детально об изготовлении снегоуборочного отвала расскажет видео.
