Конструкция и виды патронов для перфоратора

Нюансы разборки и сборки патрона для перфоратора

Детали любого инструмента нуждаются в регулярном осмотре и чистке. Патрон для перфоратора – не исключение. Если вы хотите, чтобы оснастка прослужила вам долго, и работать с ней было легко, то привыкайте систематически ухаживать за ней.

В качестве примера возьмём разборку оснастки Bosch:

  • Отодвиньте ту часть, что из пластика и снимите резиновый уплотнитель.
  • При помощи отвёртки уберите фиксирующее кольцо, а затем фиксирующую шайбу.
  • Кольцо, расположенное за шайбой, также нужно убрать.
  • Начните разбирать механизм SDS. Выньте последовательно шарик, шайбу и пружину.
  • Все разобранные детали необходимо аккуратно почистить и смазать маслом.
  • Чтобы собрать патрон повторите выше описанные действия в обратном порядке.

Выбирая оснастку для перфоратора, мы часто задаёмся вопросом, какой патрон лучше. Ответ довольно прост. Лучшим будет то устройство, которое оптимально подходит к вашему инструменту по всем параметрам и отвечает каждой из поставленных вами задач.

При покупке желательно отдавать предпочтение проверенным брендам. Крупные производители дорожат своей репутацией, и не будут экономить на качестве.

Разборка патрона SDS

Для оценки состояния патрона перфоратора этот узел нужно разобрать. Начинают разборку со снятия переднего резинового пыльника. Он ничем не крепится, достаточно поддеть его отверткой.

Далее снимают стопорное кольцо и шайбу. Так освобождается пружина.

При снятии пружины нужно соблюдать осторожность: под ней расположены стопорные шарики, они легко выскальзывают и могут потеряться. После удаления пружины можно снять задний пыльник

Цилиндр закреплен четырьмя вставками, одновременно проходящими через стенки ствола перфоратора. Вставки входят в стенки заподлицо, ухватить их не за что. Для выемки вставок удобнее всего воспользоваться небольшим магнитом или намагниченной отверткой. Освобожденный патрон вынимают, слегка покручивая из стороны в сторону. Проведя осмотр, делают заключение: требуется замена всего патрона или только некоторых деталей. Сборка производится в обратном порядке.

Устройство

Схема патрона в разобраном виде Назначение патрона – надежно удерживать рабочий инструмент (бур) во время работы и обеспечить быструю смену оснастки при необходимости.

Первые прототипы современных устройств появились еще в первой половине XX века.

Инженеры в итоге пришли к выводу, что чем проще зажимная конструкция, тем она надежнее.

Но со временем стали разрабатываться разные модификации, каждая из них – со своими плюсами и минусами.

Важной особенностью патрона для перфоратора является его максимальная закрытость. Это обеспечивает непопадание внутрь частиц бетона и прочих материалов

Составные части самых распространенных зажимных устройств:

  1. Ось, на нее напрессована втулка с множеством шлицов.
  2. Кольцо с конической пружиной, одеваемое на втулку.
  3. Стопорные шарики, которые располагаются между кольцом и втулкой.
  4. Защитный кожух из пластика или резины защищает патрон от проникновения посторонних частиц.

Этот тип был разработан техническими специалистами немецкой компании Bosh. Он называется SDS-патрон, буквы являются первыми в тех словах, которые описывают принцип смены насадок (немецкий язык): «Вставь, поверни – закрепи».

Патрон – что это

Сменным патроном для перфоратора называется металлическая деталь, обеспечивающая связь между оснасткой и приводным механизмом устройства. Обычно выделяют два технических параметра патрона:

  • Толщина хвостовика (разъём крепления со стороны инструмента). Стандартное значение варьируется в пределах от 10 до 18 мм.
  • Диаметр сверла (ниша патрона, в которой крепится сверло). Здесь диапазон шире – от 4 до 80 мм.

Средний вес патрона – 0,2-0,6 кг. Его значение, равно как и значение указанных выше характеристик зависит от вида патрона, его конструкции, а также от специфики фиксации. Как поменять патрон на перфораторе, зависит также от типа конкретной модели.

Насадки для перфоратора

Существует несколько видов насадок для перфоратора. Они подходят для различных работ. Все насадки разделяют на такие виды:

Лопатки для перфоратора

Перфоратор с лопаткой похож на настоящий отбойный молоток. Имеет полукруглую форму и различные размеры. Он является альтернативой штробореза, но значительно дешевле его. При этом работа усложняется.

Пика для перфоратора

Для работы с укладкой электропроводки подходит плохо. Он оставляет рваные края. Которые в дальнейшем необходимо замазывать.

Насадки sds

Хвостовики – это часть сверла или бура, которые закрепляются в патроне перфоратора.

Их разделяют на несколько типов. Один из них – это насадки sds, которые, в свою очередь, разделяют на пять категорий:

  • SDS;
  • SDS-top;
  • SDS-quick;
  • SDS-plus;
  • SDS-max.

СДС имеет 4 паза, два из них – открытые и два – закрытые.

Закрытые пазы фиксируют хвостовик в патроне, а открытые обеспечивают правильное положение насадки.

История и востребованность

История бренда началась значительно раньше, чем в 1977 году, который фигурирует во многих источниках. Главным действующим лицом стал Николаус Август Отто, который основал первое в мире предприятие, специализирующееся на производстве двигателей в 1864. Уже в 1890 году придумали молотилку. Спустя 4 года выпущен первый трактор Deutz с бензиновым двигателем мощностью 26 л.с. В 1927 году произведен первый дизельный трактор Deutz МТН222, собственно он и стал началом серийного производства стандартных и привычных сейчас тракторов.

С 1936 году небольшие с/х предприятия уже стали использовать механизацию и ее лицо – Deutz F1V 414, с мощностью 11 л.с.

В 1937 году приобретен Klöckner, который стал Klöckner-Humboldt-Deutz или просто KHD. Эта компания становиться крупнейшим конгломератом Рейха. На тот момент KHD работала во всех сферах связанных с производством двигателей.

С 1949 года запущено производство трактора с дизельным мотором и воздушным охлаждением Deutz F1514 и F2514. Уже в 1955 году произведен 100 тысячный экземпляр.

1961 – начало сотрудничества с Fahr AG. Оно стало возможным за счет обмена доли акций компании KHD. В 1968 KHD покупает часть акций Fahr AG и появляется бренд, который сегодня узнаваем во многих странах – Deutz-Fahr.

В 1977 году поставлены на серийное производство двигатели серии DX, которые уже спустя год официально представили. Это были дизельные двигатели с 5 и 6 цилиндрами. Мощность их варьировалась от 80 до 160 л.с. Чуть позже, в 1980 году серия пополнилась также 4 цилиндровыми моделями.

В 1990 году запущено производство тракторов AgroXtra. 1991 год комбайн серии Topliner.

1995 год стал знаковым, ведь именно в это период к корпорации присоединилась итальянская группа SAME. Полное названием компании стало выглядеть так: SAME Deutz-Fahr или SDF. Также выпущена серия Agrotron.

В 1996 году решено перенести производственные мощности из Кельна в Лауинген. В  том же году представили кормоуборочный комбайн Gigant 400. Дальнейшая история в большей мере связана с выпуском новой техники, а именно:

  • 2001 – Agrotron TTV с бесступенчатой трансмиссией.
  • 2004 – запущено производство погрузчиков Teleskoplader и роторного комбайна
  • 2009 – стартовал выпуск серии Agrotrac. Предназначена она для стран с более лояльными нормами по выбросам в атмосферу газов.
  • 2013 – серия комбайнов С9000.

Последнее знаменательное событие в истории бренда произошло в 2017 году, когда начал работать самый современный тракторный завод в Европе. Основная специализация – техника мощностью 130 л.с.

Агрегаты Deutz-Fahr востребованы в с/х практически во всех странах мира, а особенно в России и СНГ. Их полюбили за производительность, современность, мощные и экономичные двигатели. После отечественных тракторов и комбайнов многие оценили и комфортные условия оператора.

Патрон дрели для перфоратора или как вставить в инструмент обычное сверло

Если ваш перфоратор со съемным патроном, то можно купить дополнительно цанговое устройство с креплением под перфоратор. Если нет, тогда можно воспользоваться специальным переходником, о котором уже упоминалось в материале выше. Это специальный переходник, который состоит из хвостовика типа SDS-plus, а также резьбы, на которую завинчивается обычный цанговый патрон от дрели. Такой переходник стоит недорого, и цена его составляет около 50 рублей.

Достоинство такого приспособления в том, что для установки цилиндрических насадок, не понадобится снимать штатный крепежный элемент из инструмента. Цанговый патрон можно снять от дрели и перфоратора. Установка такого переходника позволит применять перфоратор для сверления металла и дерева сверлами с цилиндрическими хвостовиками.

В итоге следует отметить, что патрон от перфоратора — это важный элемент, который всегда должен быть исправным. От его исправности зависит эффективность самого инструмента. Перед тем, как вставлять бур в инструмент, не забывайте смазывать хвостовик, так как от зависит срок службы не только насадки, но и деталей самого инструмента. Ремонт (если не держит бур) и снятие патрона несъемного типа показан на видео ниже.

Ударный механизм

Эта часть инструмента обеспечивает основную задачу перфоратора — долбить. По типу работы может быть механическим или пневматическим.

Существует два варианта конструкции пневматического механизма: использующий подшипник качения или кривошипно-шатунный тип. Первый вариант используется для бытового вида инструмента, а второй — для профессионального.

Устройство, использующее подшипник качения, или по-другому «пьяный подшипник», состоит из группы элементов: поршень, боек, таран и непосредственно сам подшипник.

Вращение двигателя во время работы связано с внутренней втулкой «пьяного подшипника». Внешняя втулка соединяется с поршнем, она совершает движения, напоминающие качение. Расстояние между поршнем и тараном заполнено воздухом. Он, подвергаясь изменению давления, и воздействует на таран, который повторяет движения за поршнем. В результате по бойку наносится удар, а тот, в свою очередь, передаёт силу удара непосредственно буру. Такое действие фактически и означает преобразование электрической энергии в механическую.

Патроны на перфораторы их виды и отличительные параметры

Патроны типа SDS популярны, и подходят они, как для бурения бетона, так и для сверления металла или дерева. Однако зажимная оснастка типа СДС бывает разных типов, и поэтому необходимо узнать их особенности, чтобы различать, например, когда возникнет необходимость купить патрон для перфоратора. Итак, различают такие виды патронов на перфораторы, принадлежащие к классу SDS или быстрозажимных:

  1. SDS-plus — это ходовой тип фиксаторов, применяемые на устройствах бытового и профессионального типа. то преимущественно легкие и средней тяжести агрегаты, служащие для применения в быту и при ремонтных и строительных работах. Как устроен хвостовик насадки, служащий для размещения в таком патроне, описано выше. Кроме того, нужно отметить, что такие хвостовики имеют длину 4 см и толщину 10 мм. Производители выпускают буры с хвостовиками для такого типа фиксаторов диаметром от 4 до 32 мм
  2. SDS-max — это аналог предыдущего вида, только служащий для более серьезных инструментов высокой мощности свыше 1,2 кВт. Отличительная особенность таковых патронов в том, что насадки для них имеют такие размеры: длина 9 см, толщина 18 мм, а диаметр рабочей области достигает 60 мм. Если необходимо пробурить отверстие больше 6 см, то применяются коронки. Устройства этого типа практически имеют идентичную форму пазов, как и SDS-plus, только с незначительным отличием — наличие не двух шлицев, а трех. Это означает, что на хвостовике устанавливаемого бура, находится один открытый паз, а с противоположной стороны их два. Буры и прочие виды насадок СДС макс служат для работы с перфораторами, имеющих силу удара до 20-30 Джоулей. Перфораторы с патроном SDS-max служат исключительно для работы с соответствующими типами насадок
  3. SDS-top — это тип патронов, которые уже не используются, однако их можно встретить у владельцев устаревшего инструмента. Изначально предназначались они для перфораторов среднего класса, то есть для полупрофессиональных моделей. Толщина хвостовиков буров для таких зажимных устройств составляет 14 мм, а длина 70 мм. Кроме того, производители выпускали буры, позволяющие сверлить отверстия от 16 мм. Сегодня найти буры и другие приспособления под такие перфораторы можно только в единичных экземплярах
  4. SDS-quick — еще одна классификация патронов для перфораторов, не получившие широкой популярности. Их отличительная особенность в том, что они имеют цилиндрическую конструкцию хвостовика, а вместо пазов, имеются шлицы или выступы. Эти типы фиксаторов были разработаны специально для перфораторов компании Bosch модели Uneo. Насадки к таким перфораторам можно применять даже на дрелях и шуруповертах с цанговыми зажимами
  5. SDS-hex — это также опытная модификация патронов, которые были разработаны специально для закрепления пик и долот в мощных агрегатах. Однако, кроме того, специальная конструкция хвостовиков показывает, что достаточно надежны они и при работе с бурами
  6. Spline — разновидность патронов, имеющих некую схожесть с оснасткой типа SDS-max. Разработаны в Китае, и выпускаются исключительно для стран Северной Америки. Имеют шлицевую конструкцию, а ударное перемещение происходит за счет присутствующего уплотнения на хвостовике насадки

Все разновидности патронов к перфораторам оснащены пылезащитными чехлами

Все представленные выше типы зажимных устройств служат для выполнения ударных действий, что немаловажно при обработке бетона. Забегая наперед, стоит отметить, что также для перфораторов производятся цанговые патроны, которые используются с той целью, когда инструмент применяется больше для сверления дерева или металла

Как маркируются сверла? Какие размеры насадок существуют

Сверла, коронки, долота и прочие комплектующие выставлены с бирками (как на изображении). На них отображена вся необходимая информация:

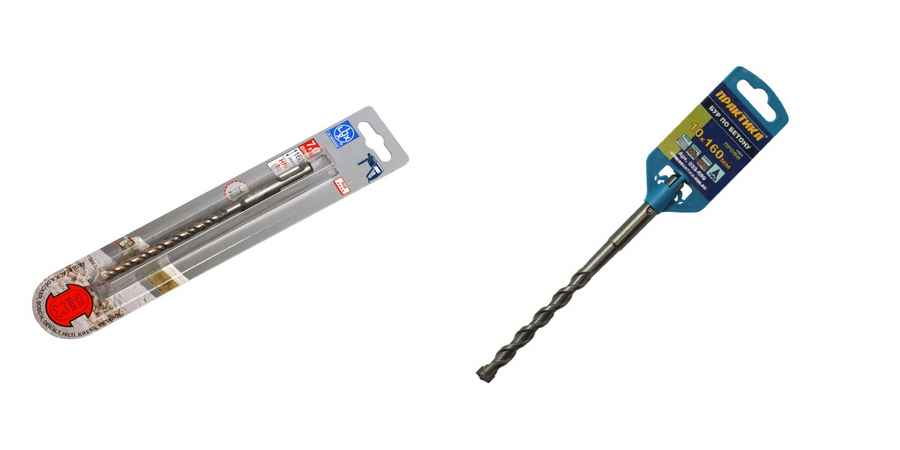

Буры LUX и ПРАКТИКА в упаковке

  1. Для обработки какого материала предназначены.
  2. Какие габаритные размеры (диаметр, длину в миллиметрах) имеют.
  3. В какие гнезда (SDS-Plus, SDS-Max) устанавливаются.

Некоторые производители (например, зубр) указывают на упаковке дополнительную информацию. Например, для какого режима предназначена насадка (сверление, долбление, сверление). Разместите информацию о конструкции режущей пластины (наконечника).

Особенности в ремонте бочкового перфоратора

Все описанные процедуры по сборке и разборке механизмов перфораторов справедливы и для бочковой его разновидности. Однако существуют несколько нюансов, которые надо учитывать при его ремонте. Вертикальное расположение двигателя под прямым углом к ударному механизму несколько меняет порядок разборки. Так, для получения доступа к редуктору и поршню необходимо снять пластмассовую крышку, расположенную в верхней части кожуха инструмента. Это облегчает ремонт механической части прибора, если вдруг пропадает функция удара.

Доступ к электротехнической части такого перфоратора осуществляется после снятия нижнего кожуха. А замена щёток упрощена, так как по бокам стакана есть отверстия, через которые они легко снимаются.

Как наносится удар перфоратором?

Для придания осевых перемещений рабочему органу используется два вида механизмов привода:

Ударное действие первого метода основано на взаимодействии двух катушек, образующих противоположно направленные электромагнитные поля, которые создаются в разные моменты времени и действуют на сердечник, заставляя его циклически перемещаться вперед-назад. При этом он совершает удары по торцевой площадке рабочего органа. Чаще всего в конструкциях современных перфораторов используется привод, работающий по электропневматическому методу. У него осевое перемещение рабочего органа происходит за счет нанесения прямых ударов поршня по торцу головки. При этом используется одна из двух технологий:

В обеих конструкциях поршень перемещается внутри ограниченного цилиндром воздушного пространства между наносящим ему удар молотком-толкателем и торцом рабочего органа. При этом воздух сжимается поршнем и передает энергию резким ударом. После этого поршень отскакивает, а толкатель, возвращаясь назад, быстро создает перед ним дополнительное разрежение. В зависимости от конструкции механизмов поршень с разной частотой совершает поступательно-возвратные движения и передает энергию толкателя на рабочий орган без жесткой механической связи электрического привода с исполнительным механизмом (через промежуточную воздушную среду). За счет этого приема ударное воздействие рабочего органа требует меньшего приложения мощности, чем у электродрели. Поэтому перфораторы работают эффективнее, потребляя меньше энергии в режиме долбления поверхности.

Пневматические ударные механизмы в целях безопасности обычно оснащаются функцией отключения на холостом ходу, когда рабочий орган не прижат к обрабатываемой поверхности.

Как выбрать перфоратор, перфораторы с качающим подшипником

В этих конструкциях используется передача движения толкателю поршня за счет механизма качающего «пьяного» подшипника, получающего энергию вращения от электродвигателя и преобразующего ее в осевые удары. Для этого на приводную втулку, надетую на рычаг, установлен опорный подшипник рабочего вала. Внутри внешнего и внутреннего колец обоймы установлена защитная крышка, закрывающая стальные шарики- тела качания. На валу расположена проточка, работающая как внутреннее кольцо подшипника. За счет этого технического приема рычаг совершает колебания только в осевом направлении, совершая толчки поршня.

Количество возвратно-поступательных колебаний насадки прямо пропорционально зависит от скорости вращения ротора двигателя, а на амплитуду движения влияют:

Как выбрать перфоратор, перфораторы с кривошипом

Расположение двигателя в перпендикулярной плоскости к оси движения рабочего органа позволяет применить простой кривошипно-шатунный механизм для надежной работы перфоратора. За счет кривошипа вращательное движение двигателя преобразуется в возвратно-поступательное колебание толкателя, а последний совершает периодические удары по поршню.

Как работает инструмент?

На рынке можно найти огромное количество перфораторов с разнообразной конструкцией. Но независимо от множества модификаций устройства, состоят все они приблизительно из одинаковых составляющих.

Электрический привод

В качестве двигателя в перфораторе предусмотрен электрический привод. Обычно используются приводы коллекторного типа. В лёгких моделях, которые покупают для работы в бытовых условиях, двигатель находится в горизонтальном положении. В средних и тяжёлых он закреплён вертикально.

Горизонтальное расположение

Устройства с горизонтальным приводом считаются более компактными и удобными при работе в труднодоступных местах.

Но есть у такой конструкции и свои недостатки.

Например, из-за особенностей расположения привод плохо охлаждается, к тому же на его силовой компонент действуют высокие нагрузки.

А вот устройства с вертикальным расположением привода охлаждаются намного лучше. К тому же их конструкция предполагает пониженный уровень ударной вибрации. Также благодаря вертикальному размещению позволяет придать поршню широкую амплитуду движения, что увеличивает и амплитуду бойка. Это достоинство объясняется тем, что при вертикальном расположении применяется кривошипно-шатунных механизм. А вот в устройствах с горизонтальным двигателем используется подшипник качения. Благодаря этому перфораторы с вертикальными двигателями имеют возможность работать намного дольше.

Конструкция ударного механизма

Ударный механизм позволяет перфоратору выполнять его основную функцию (сверление). В инструменте используется два основных типа:

  • Электромеханический;
  • Электропневматический.

Первый тип механизма используется в большинстве современных моделей инструмента. Его главное достоинство — высокая энергия удара при низкой мощности силовой конструкции. Электропневматический механизм бывает двух типов. В первом применяют подшипник качения (для лёгких моделей), а во втором — кривошипно-шатунный механизм для тяжёлых и средних моделей.

Схема ударного механизма

Среди элементов ударного механизма можно выделить подшипник качения, таран, поршень и боёк.

Во время начала работы сила удара от электрического мотора поступает на внутреннюю обойму подшипника.

Наружная обойма при этом начинает производить колебательные движения. Внутренний объём воздуха между тараном и поршнем находится попеременно в условиях высокого и низкого давления. В это время таран повторяет движения за поршнем и бьёт боёк, который, в свою очередь, ударяет по насадке в патроне.

Пневматический механизм работы позволяет устройству отключаться во время холостого хода. Это стало возможным благодаря смещению тарана вперёд, если отсутствует контакт поверхности и долота. Во время перемещения тарана открывается отверстие для соединения воздуха из поршневой камеры со внешней средой.

Кривошипно-шатунный механизм в перфораторах работает с высокой амплитудой, что позволяет значительно увеличить мощность удара (до 20 кДж). Сам механизм функционирует практически по той же схеме, что и предыдущий. Импульс кручения передаётся от червячного вала к шестерне, а затем кривошип отправляет его к ударному механизму.

Антивибрационная система

Компании постоянно занимаются разработкой новых систем, которые позволят усовершенствовать механизм и уменьшить количество вибраций, получаемых инструментом. Все существующие технологии можно условно разделить на два вида:

  • Активные;
  • Пассивные.

Активную систему виброзащиты устанавливают только на перфораторы с большой мощностью. В них используется механизм из противовеса и пружинного устройства. Полностью погасить все образующиеся вибрации такая технология не может, но она значительно понижает их уровень. Также для выполнения этой задачи ей помогает рукоятка устройства, которая крепится на корпус перфоратора при помощи шарнира и пружин.

Выбор насадок

В основном коронка и подобные насадки идут в комплекте с оборудованием. Цена насадок для штробления на перфоратор достаточно высокая, но работать без них также невозможно. Если же купить обыкновенную насадку, например, ту же коронку, она может обойтись и недорого, но и прослужит недолго. Конечно, можно увеличить срок службы насадок, поливать, например их водой для охлаждения, делать частые перерывы, что бы не перегревался.

Но намного эффективней использовать алмазные коронки, но при их выборе нужно учитывать допустимый размер и вид перфоратора.

Коронка с алмазным режущим краем

Так же нужно выбирать и бур для бетона. Тот, который идет в комплекте с оборудованием, в основном не для больших нагрузок. Поэтому нужно выбрать для работы набор, или на выбор инструмент качественный, имеющий сертификат. Не совсем подходящие китайские буры к дорогому перфоратору

При выборе нужно обратить внимание на спираль – она считается лучшей с больше закрученной спиралью. Если выбирать лопатку, нужно смотреть, какой металл используется в нём

Инструмент с закалкой будет крошиться и нуждаться в постоянной заточке.

Насадки на перфоратор для штробления стен

Весь инструмент лучше выбирать оригинальный. Аналоги в таком виде работ не помощники, просто потратите деньги.

Выбирая инструмент для штробления стен, мастера всё чаще отдают предпочтение перфоратору. Это и понятно, ведь если вам не особо важны ровные борозды, то лучшего варианта не найти. Так, долото и молоток, если их возможно вообще использовать, отнимут много времени, дав такой же результат.

Болгарка наделает много пыли, а штроборез часто не по карману. Имея штробер для перфоратора — работа выполняется быстро, не запылив при этом комнату. Поэтому, если ровность борозд не принципиальна, можно смело брать этот инструмент и приступать к работе, предварительно изучив все необходимые требования.

Механическое снятие покрытия

Ускорить механическое снятие краски можно при помощи электроинструмента. Конечно, никто не мешает воспользоваться шпателем, скребком, наждачкой или топором, но эти способы очень затратны по времени и силам.

Дальше мы рассмотрим возможные варианты. У каждого свои плюсы и минусы. Болгарка хорошо снимает краску, но очень сильно пылит. ЛШМ эффективна для водоэмульсионных красок, но хуже справляется с масляной. Окончательный выбор — за вами.

ИнструментОсобенности работы
Лентошлифовальная машина (ЛШМ) с грубой лентойБольшой расход ленты
Болгарка (УШМ) с проволочной щеткой или шлифовальной чашкой по бетону
  • Высокая эффективность
  • Большое количество пыли
Перфоратор или дрель с насадкой из цепей (краскоснимателем)
  • Хорошая эффективность
  • Отход в виде кусочков краски
Перфоратор с коронкой для кирпичаСнятие крупных фрагментов краски
Перфоратор с лопаткойЛегко повреждает поверхность
Фрезеровальная машина по бетону
  • Возможность подключения пылесоса
  • Высокая стоимость инструмента

Какие виды патронов на перфораторы бывают

Кроме главных типов патронов, выпускаются также дополнительные — ключевые или зубчато-венцовые и быстрозажимные БЗП. Служат они, чтобы в мощном инструменте можно было установить цилиндрические насадки (от дрелей) для просверливания дерева или металла. Однако их востребованность снизилась после того, как был изобретен переходник с перфоратора на дрель с патроном. Такой переходник состоит их хвостовика типа SDS-plus, а также резьбы, на которую завинчивается патрон от дрели.

Рассмотрим особенности зажимных устройств цангового типа для перфораторов:

  1. Зубчато-венцовый или ключевой — это сверлильный патрон, позволяющий установить в насадку с цилиндрической формой хвостовика. Фиксация обеспечивается при помощи специального шлицевого ключа. Ключом сдвигаются кулачки, выполняющие надежный зажим насадки с цилиндрическим видом хвостовика. Преимущество этих устройств в том, что они надежно фиксируют приспособления с цилиндрической формой хвостовой части. Такие патроны под сверло имеют и недостаток — это немалые затраты времени, чтобы освободить сверло или наоборот, зафиксировать его
  2. Быстрозажимные или БЗП — не стоит путать с быстрозажимными устройствами SDS. Такие типы фиксаторов обычно применяются в конструкции шуруповертов. Они бывают одномуфтовыми и двухмуфтовыми. Схема фиксации насадка идентична с ключевыми, только в быстрозажимных не используется ключ, а вместо него прикладывается усилие руки. Более надежная фиксация обеспечивается двухмуфтовыми патронами, однако зажим вручную не позволяет достичь
    той надежности, которая достигается за счет усилия прижима, создаваемая ключом

Применять электроинструмент с цанговыми зажимными механизмами для совершения ударных действий не рекомендуется, так как они быстро выйдут из строя. Кроме того, не рекомендуется использовать и сам перфоратор для частого проведения сверлильных работ при обработке дерева или металла. Для таких целей лучше использовать дрели. Перфоратор же предназначен исключительно для того, чтобы работать с бетоном. Профессиональные модели агрегатов даже не имеют опции сверления, а только способны работать в двух режимах — сверление с ударом или бурение и отбойный молоток. Покупать цанговые типы устройств под перфоратор рационально только в том случае, если инструмент применяется зачастую для сверления металла и дерева, а также при работе с завинчиванием и вывинчиванием саморезов, болтов, гаек и т.п.

Виды патронов

Патроны на дрель отличаются по размеру дула. Сами конструкции отдельных моделей также различны. Всего для сверлящего инструмента представлено 7 разновидностей штуцеров.

Кулачковый тип

Цанговую конструкцию отличает большая эффективность. Патроны могут использоваться для фиксации шестигранных или цилиндрических модификаций хвостовиков. Вращение зажимной муфты или гильзы осуществляется на поверхности. Кулачки сводятся на резьбе. Сталь для изготовления запчастей должна проходить термообработку. Внутри механизмов кулачки перемещают зажимные муфты. Схождение осуществляется движением регулировочного колеса.

Ключевой

Распространенный вид зажима. Затягивается отдельным ключом. Является достаточно прочным. Стоит недорого. Ключевой зажим служит намного дольше прочих видов. Недостатки этого типа:

  • более длительная процедура замены сверла;
  • ключ нередко теряется.

Резьбовой

Отличается тем, что может очень легко сниматься. Заворачивается нестандартным способом.

Пошаговая инструкция как правильно осуществить снятие резьбового патрона:

  1. Открыть внутреннюю часть элемента.
  2. При раскручивании поворачивать винт налево.
  3. Включить лампу для точного определения какой формы шляпка.
  4. Показатель регулятора изменить на самый конечный режим.
  5. Отсоединить штуцер от дрели.

Быстрозажимный

Второе название — самозажимный. Достаточно распространенный вид. Устанавливается в перфораторы марки Зубр, Makita, Диолд. Отсутствие зубцов уменьшает вероятность получения травм. Зажать или вскрыть деталь можно давлением ладони. Недостатки быстрозажимного типа:

  • более дорогая цена;
  • невысокая долговечность;

Частая замена сверл или длительная эксплуатация становятся причиной ослабления креплений. Результат от использования устройства перестает быть эффективным. Выполнение работ часто является опасным.

Быстрозажимной патрон

Одномуфтовый

На этих патронах должна быть предусмотрена функция блокировки шпинделя. Крепление одной рукой заворачивается на деталь. Усилие нажима данный вид обеспечивает довольно мощное. Одномуфтовые изделия создают из металла или твердого пластика.

Двухмуфтовые

Вмещают две муфты. Затягиваются обеими руками. Считаются менее удобным при эксплуатировании. Дают меньшее усилие. Патроны этого типа создают из металла или пластика.

Тип SDS

Наиболее часто встречается в конструкции различных модификаций фирмы Метабо. Фиксация инструментом отличается большей надежностью. 90 % всех перфораторов оборудуется именно этими изделиями. Конструкция запчасти несложная. Инструмент должен каждый раз смазываться после использования.
