Оловоотсос. Удаляем ненужный припой

Ошибка №3 Работа без очков.

При пайке не
забывайте, что вы имеете дело с расплавленным металлом. И если капелька олова,
упавшая на руку, мало кого может напугать, то вот отпружинившая раскаленная
ножка с радиодетали, случайно попавшая в глаз, приводит к печальным
последствиям.

Особенно
опасна пайка на весу или под потолком. В этом случае провода могут отскочить со
своего места и олово “пульнет” вам в глаз.

Поэтому
старайтесь в подобных случаях всегда одевать и использовать защитные очки. А
еще не забывайте про органы дыхания.

Хотя бы элементарное проветривание помещения или маленький USB вентилятор-карлсон на рабочем столе, никогда не будут лишними.

ВНЕШНИЙ ВИД. РАЗМЕРЫ. ВЕС

Пришёл инструмент в стандартной упаковке. Самая крупная надпись TNI-U как бы намекает, что вещь брендовая, решил погуглить, что за фирма, однако зайдя на одноимённый сайт, ничего путного там не нашёл.


На противолопожной стороне схематично изображено, как пользоваться этим оловоотсосом. Язык китайский.то, что с обратной стороны

Конструктив полностью пластиковый, за исключением центрового стержня и пружины.

Габариты немаленькие, заметно больше, чем у дешёвого популярного варианта.

В обычном состоянии длина конструкции ~23см

, во взведённом~18см

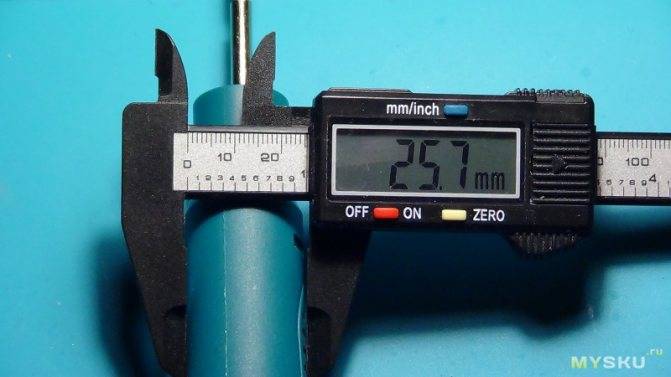

Ширина — более 2.5см

Вес — 64гр.

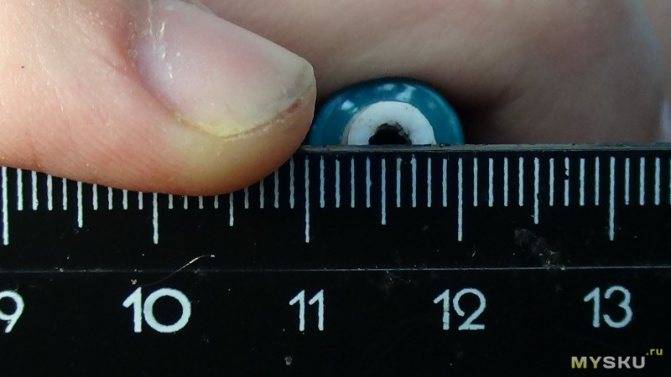

Высота фторопластового кончика ~1.4см

, диаметр внутреннего отверстия около3-х мм

Как и ожидалось, после нескольких работ по выпайке, этот кончик сопла стал оплавляться и его края слегка деформировались.

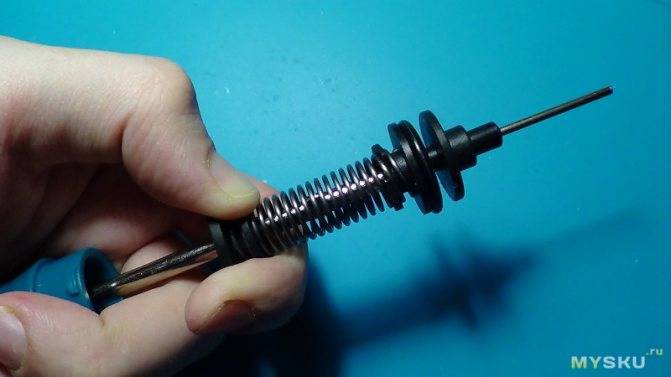

Внутренний металлический стержень при надавливании на спусковую ручку до упора, доходит не до конца. Говорят, что это не есть хорошо, однако для меня лично это не существенно.

К обзору популярного дешёвого оловоотсоса пользователь Aloha_ оставил любопытный комментарий, где предлагалось надевать на этот наконечник силиконовую трубку, чтобы та выступала над соплом на пару миллиметров и прикрывала его края собой. У меня завалялась подобная трубка, от капельницы:

Обрезал лишнюю часть:

И надел на сопло. Получилось так:

Какой оловоотсос выбрать?

При выборе оловоотсоса следует обращать внимание на следующие критерии:

Материал корпуса и всасывающего механизма. Модели, изготовленные из качественного ABS-пластика, хорошо держат высокую температуру, обладают достаточной прочностью и надежностью, однако, имеют обычно больший диаметр, если сравнивать с алюминиевыми моделями, в основном из-за увеличенной толщины стенок. Насадки с пластиковыми соплами в процессе работы, нередко плавятся при контакте с жалом паяльника, так что предпочтительно покупать тефлоновые варианты исполнения. Кстати говоря, желательно убедиться, что запасные насадки можно купить отдельно от основного инструмента, что позволит произвести их замену в случае поломки.
Размеры и вес. Оловоотсос должен обеспечивать удобную работу одной рукой

Особенно это важно при непрерывном продолжительном использовании.
Ремонтопригодность, возможность удобной разборки и обслуживания. Это важные критерии, от которых зависит как эффективность инструмента, так и возможность его беспроблемной починки в случае выхода из строя

Стандартные поршневые оловоотсосы обычно разбираются пополам, что позволяет выполнить обслуживание поршня, вычистить скопившийся мусор и олово.
Всасывающая способность и диаметр впускного отверстия. Между этими двумя характеристиками есть прямопропорциональная зависимость. Соединяя насадку с большим диаметром отверстия, следует помнить, что эффективность оловоотсоса снизится. Для стандартных задач достаточно всасывающей способности 300 – 350 мм рт. ст. при наконечнике диаметром 3 – 3,2 мм.

Важнейший параметр оловоотсоса – способность моментально создать достаточную для всасывания припоя степень разрежения.

Для этого необходимо, чтобы поршень был тщательно подогнан к цилиндру, что исключит утечку воздуха.

Способы удаления припоя

В некоторых случаях для демонтажа допускается использовать паяльный фен, который, нагревая большую площадь, расплавляет припой на всех контактах.

Но пользоваться феном бывает неудобно при тесном монтаже. Существует возможность разогреть припой на ножках соседних компонентов.

Идеальным будет демонтаж, при котором контактные площадки останутся чистыми и облуженными. Иногда применяют механические и химические способы.

Для аккуратного снятия припоя с платы лучше воспользоваться паяльником. При этом возможно несколько вариантов:

  • снять припой непосредственно на жало паяльника;
  • воспользоваться оловоотсосом, чтобы удалить лишний припой;
  • снять при помощи оплетки.

Иногда для очистки платы применяют сжатый воздух, которым сдувают лишний материал. Но этот способ используется редко, так как он груб и даже довольно травматичен.

Существует несколько способов, как убрать лишний припой с микросхемы. Среди них числятся такие как:

  • Демонтаж;
  • Оловоотсасыватель;
  • Лента для снятия припоя;
  • Специальный аппарат для удаления;
  • Паяльная станция;
  • Термостол;
  • Сжатый воздух.

Демонтаж. Относится к грубым способам, так как не всегда помогает сохранить плату в целостности после снятия. Здесь используется метод механического устранения при помощи такого инструмента, как специальный пинцет или небольшой молоток. Это подходит только для достаточно больших капель материала. Здесь не имеет большого значения, какая температура плавления припоя, так как не используется термическая обработка.

Оловоотсасыватель. Это один из наиболее распространенных способов, как удалить лишний припой с платы без оплетки. Он применяется для выборочного удаления материала. Припой удаляется через выборочные отверстия. Существуют как относительно небольшие отсасывыватели, которые стоят недорого, но малоэффективны в работе, так и более серьезные модели.

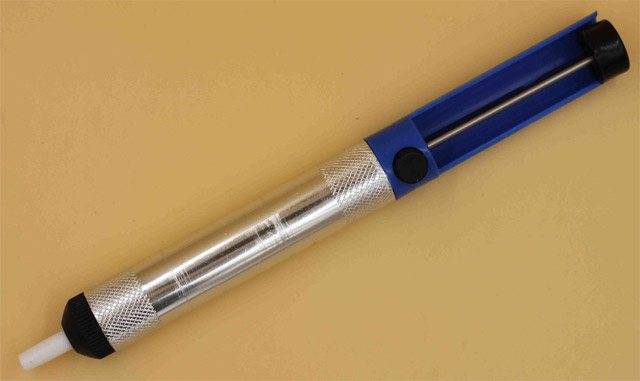

Оловоотсасыватель для удаления лишнего припоя с платы

Медная лента для удаления припоя. Она выполняется в виде оплетки, которая накладывается поверх лишних капель, после чего нагревается паяльником, благодаря чему мягкоплавкий металл впитывается в поры оплетки тугоплавкой меди. Это наиболее эффективный и часто применяемый способ. Лента для удаления припоя выпускается в различных размерах.

Аппарат для удаления. Этот агрегат будет полезен для тех, кто часто занимается пайкой плат. Это инструмент, который похож на паяльник, но внутри у него имеется отверстие для жала. Жало подсоединено к насосу, так что достаточно приложить его к лишним частицам металла и разогреть, после чего они будут всасываться внутрь.

Паяльная станция для устранения припоя

Термостол. Это еще один способ, как убрать припой с контактов вместе с контактами, если неправильно пользоваться. Но если использовать нагрев на должной температуре, чтобы мелкие частицы расплавлялись быстрее, чем напаянные контакты, то вполне возможно избавиться только от лишних элементов.

Термостол для уброрки припоя с контактов

Сжатый воздух. Это один из тех способов, которые не используют экстремальное термическое воздействие, но требуют достаточно тонкого мастерства. Для начала припой разогревается до определенной температуры при помощи обыкновенного паяльника, а потом с помощью сжатого воздуха из баллончика или компрессора просто сдувается с поверхности. Это грубый метод, который требует четкого выполнения техники безопасности.

Выбор жала и уход за ним

Жала для паяльников различают по форме и материалу. С формой всё просто: самым примитивным и в то же время универсальным является шиловидное жало. Возможны вариации в форме лопаточки, конуса с затуплённым концом, со скосом и прочие. Главная задача при выборе формы — добиться максимальной площади соприкосновения с конкретным типом спаиваемых деталей, чтобы нагрев был мощным и при этом непродолжительным.

Медные жала для паяльника

По материалу почти все жала медные, однако бывают с покрытием и без него. Покрывают медные жала хромом и никелем для увеличения жаростойкости и устранения окисления поверхности меди. Жала с покрытием очень долговечные, но несколько хуже смачиваются припоем и требуют бережного отношения. Для их чистки используют латунную стружку и вискозные губки.

Жала с никелевым покрытием

Жала без покрытия можно по праву отнести к расходникам для пайки. Такое жало при работе периодически покрывается слоем окислов и припой перестаёт к нему прилипать. Рабочую кромку нужно заново зачистить и залудить, поэтому при интенсивном использовании жало стачивается достаточно быстро. Для замедления обгорания жала его рекомендуется предварительно отковать, а затем обточить для придания нужной формы.

В чём суть пайки

В паяльном деле используется способность одних металлов в расплавленном состоянии эффективно растекаться по поверхности других под действием гравитации и умеренного поверхностного натяжения. Соединение пайкой неразъёмное: две соединяемые детали как бы обволакиваются слоем припоя и остаются неподвижными после его застывания.

Поскольку мы будем рассматривать пайку именно в контексте пайки металлов, то наиболее важными параметрами будут прочность механического и проводимость электрического соединения. В большинстве случаев это прямо пропорциональные величины и если две детали плотно схвачены, то и проводимость между ними тоже будет высокой. Однако припой имеет удельное сопротивление выше, чем даже у алюминия, поэтому его слой должен быть как можно более тонким, а укрывистость — максимально высокой.

Для того чтобы пайка была возможна в принципе, существует два условия. Первое и важнейшее — чистота деталей в месте спайки. Припой присоединяется к поверхности металла на атомном уровне и наличие даже малейшей оксидной плёнки или загрязнений сделает надёжное прилипание невозможным.

Второе условие — температура плавления припоя должна быть значительно ниже температуры спаиваемых деталей. Это кажется очевидным, но существуют припои с температурой плавления выше, чем у алюминия, к примеру. Кроме того, если реальная разница в температурах плавления недостаточно высока, при застывании припоя температурная усадка деталей может помешать нормальному формированию кристаллической решётки припоя.

Как забрать паяльником лишнее олово?

В процессе пайки возникают ситуации, что олово было лишним и его необходимо забрать, или же возможно понадобиться убрать олово или припой с платы. Наиболее распространены два метода, как забрать паяльником лишнее олово, они приведены ниже.

Используем олово отсос. Итак, для того, чтобы забрать паяльником лишнее олово или припой, вам понадобиться паяльник, и олово отсос. Разогретым паяльником, нагрейте ту часть олова, которую требуется удалить, после чего приведите олово отсос в действие, для этого следует сжать пружину, когда олово или припой разогреется, поднесите к нему олово отсос, после чего приведите его в действие, нажав на кнопку, которая расположена на корпусе.

Используем оплетку. Более доступным является способ удаления лишнего олова или припоя при использовании специальной оплетки. Оплетка – это шнур, который сплетен из очень тонких медных проволок, которые сверху покрыты флюсом. Такой шнур – косичка дает возможность удалить излишки олова или припоя с места, где выполняется пайка. Такая оплетка подобна губке, которая при разогревании паяльником олова дает возможность удалить его излишки.

Принцип действия оплетки основывается на свойствах чистой меди, ведь она хорошо может пропитываться припоем или оловом. Вам потребуется разогреть паяльник, после чего уже нагретым паяльником прижать оплетку в том месте, где есть излишки олова.

Стоит учитывать, что оплетка будет сильно охлаждать жало паяльника, поэтому необходимо позаботиться о том, чтобы жало паяльника было не слишком маленьким, лучше выбрать паяльник, жало которого не уже чем ширина ленты оплетки. Также испортить результат может и мощность нагрева. Если она не достаточная, у вас ничего не получиться. После того, как с места пайки удалено ненужное олово или припой, необходимо одновременно убрать паяльник и оплетку. Использованный кусочек оплетки просто отрежьте и выбросьте.

Как очистить и залудить жало паяльника

Существует несколько способов, позволяющих с разной степенью качества достигать выполнения этих двух задач. Используемые при этом средства отличаются. Что именно следует выбрать — зависит от материала рабочей области. В основном выбирают:

  • губку;
  • пайку;
  • активатор.

Но вот как правильно очистить паяльник с их помощью — это тоже следует знать. Ведь в противном случае не сложно повредить его рабочую область.

Очищение жала при помощи губки

Использование губки для очистки

Можно использовать изделия из металла или целлюлозы (вторые предпочтительнее). Все другие варианты только оплавятся и ухудшат положение дел. Вот как пользоваться губкой для очистки жала паяльника:

  1. Подготовить все нужные средства.
  2. Паяльник следует разогреть (но не до каления).
  3. Средство очистки погружается в воду, а затем им протирается жало.

Полипропиленовый пластик (вместе с подобными материалами) отличается тем, что очень «любит» прилипать к жалу, только ухудшая ситуацию. Поэтому, при покупке губок всегда следует внимательно изучать, из чего они сделаны.

Зачистка с помощью пайки

Суть этой задумки — уборка нагара с помощью «горячей ванны». Только в качестве вспомогательных средств используются вполне привычный флюс и припой. Порядок зачистки следующий:

Припой подбирается в виде небольших шариков. Затем он размещается вместе с канифолью.
Жало разогревается, чтобы оно могло без проблем взаимодействовать с расходниками. Затем окунается в припой.
Необходимо подождать минуту-вторую, пока не расплавится большая часть нагара.
Затем берётся новая порция расходников и повторяются пункты 1-3.
После второй «ванны» жало вынимается. Его необходимо оставить ещё нагретым на несколько десятков секунд, но уже в воздухе

При этом важно, чтобы жало покрывало слой припоя.
После остывания остатки желательно убрать с помощью губки.

Этот пункт желательно выполнять вместе с предыдущим. Благодаря этому достигается лучший результат очистки.

Активатор

Хотя активатор выглядит непримечательно, со своими задачами он справляется

Это средство продаётся в уже готовом к использованию виде. Принцип его работы прост: разогревается рабочая поверхность, после чего жало следует опустить в активатор на пару секунд.

Накопившийся нагар начнёт взаимодействовать с используемым средством и растворится. Остатки убираются с помощью губки. Остаётся нанести слой припоя, после чего инструмент будет и чист, и залужен.

Преимущества и недостатки паяльника с отсосом

Паяльник с отсосом олова обладает следующими достоинствами:

  • ускорение выпаивания различных элементов, что проходит максимально просто;
  • у мастера освобождается одна рука для большего удобства в дальнейшей работе;
  • отсасывание припоя происходит путем нажатия одной кнопки, причем сам процесс происходит предельно быстро;
  • два инструмента объединены в одном, который не занимает много места при хранении и перевозке;
  • стоимость одного паяльника с отсосом олова примерно равна одному оловоотсосу, в зависимости от конкретной модели;
  • распространенность в продаже (можно подобрать подходящий вариант с любыми характеристиками);
  • качество работы является удовлетворительным для конкретных целей применения.

К недостаткам данной техники стоит отнести следующее:

  • уязвимость корпуса, которая сильно зависит от ударов и прочих механических повреждений (большинство моделей делаются из пластика, чем и обусловлен данный фактор);
  • система отсасывания может выходить из строя, так как сами механизмы оказываются хлипкими;
  • на некоторых моделях отсутствует изоляция на ручке, но это можно исправить самостоятельно;
  • узкая сфера направленности, так как использовать оборудование только лишь в качестве паяльника не совсем удобно и целесообразно.

Разновидности паяльников с оловоотсосом

Несмотря на то, что встречается большое количество моделей с данной функцией, принцип действия у них одинаковый. Присутствуют различия в системах, которые могут быть выполнены с разным уровнем качества, в размерах, особенностях механизма, силе пружины и прочих деталях. В остальном – это все тот же паяльник, в корпус которого вставлена колба с поршнем.

Ремонт паяльника с вакуумным оловоотсосом

Частое использование, а также неаккуратное обращение периодически приводят к поломкам системы отсоса. Несмотря на сильную зависимость устройств от ударов и прочих повреждений, они вполне ремонтопригодны.

Одной из частых причин поломки является лопнувшая прокладка, которая изготавливается из силикона. Она служит для герметизации сопла для припоя. Если прокладка лопается, то сопло попросту перестает затягивать припой, и основная функция устройства не работает. Данную деталь очень сложно найти в продаже, как запасную в оригинальном исполнении, но ее можно изготовить самостоятельно с помощью силиконового герметика, продающегося в любом строительном магазине. Сюда подойдут термостойкие марки.

Для ремонта необходимо разобрать паяльник с вакуумным отсосом 220 В, при этом отключив его от сети. После разбора сопло нужно смазать герметиком, но сделать это так, чтобы материал не попал внутрь. После этого требуется установить испорченную прокладку назад, а потом еще раз обработать все герметиком. Затем надевается твердая прокладка и придавливается к поверхности. Это приведет к тому, что силикон вытечет наружу и будет обволакивать все сопло. Все трещины и разорванные части в прокладке будут аккуратно склеены.

Далее необходимо закрутить устройство и подождать, пока клей полностью застынет. Отсос припоя вместе с поршнем желательно вынуть, так как это улучшит поступление воздуха внутрь и увеличит скорость застывания. Конечным этапом считается установка поршня механизма. Не исключено, что при первых включениях будет наблюдаться дым, так как остатки силикона могут выгорать. Спустя непродолжительное время устройством можно будет пользоваться без подобного неудобства.

Как сделать самому

Оплетка для снятия является расходным материалом и должна быть в арсенале каждого электрика, занимающегося изготовлением и ремонтом электронных модулей.

Но иногда возникает ситуация, когда ни оплетки, ни подходящего экранированного провода под рукой нет. Тогда можно сделать подобное приспособление из любого медного гибкого многожильного провода с тонкими волосками.

Для этого нужно снять изоляцию с провода и немного закрутить волоски, чтобы собрать их в пучок.

Оплетка, производимая промышленностью, уже, как правило, покрыта флюсом, и необходимость дополнительного смачивания исчезает. Работать таким материалом, конечно же, удобнее. Отрезки с собранным припоем можно не выбрасывать, а использовать впоследствии для лужения контактов.

Очистка жала паяльника своими руками

Есть много простых, доступных в домашних условиях способов, как очистить жало паяльника от нагара. Многие мастера пользуются ручными методами, применяя подручные материалы:

  • наждаку, шкурки для полировки, скальпели;
  • вату, бумагу и ватные палочки;
  • ластики;
  • губки и куски поролона;
  • напильники, угли, насадки фрезера и металлические щетки.

Применение спонжей и губок – весьма эффективная методика очищения от нагара. Конечный результат зависит от того, правильно ли выбран сам материал. Понять это получится только экспериментальным путем.

Губка для чистки жала

Выбирая, чем чистить жало паяльника в домашних условиях, избегайте острых предметов – их применяют исключительно для меди. Для всех остальных материалов жала в таком случае потребовалась бы ювелирная точность очистки.

Для многосплавлных деталей лучше всего подходят очистительные шкурки и насадки. Задаваясь вопросом, как очистить жало паяльника наждачкой или прочими схожими средствами, приготовьтесь к упорной работе, так как подобный вариант – далеко не самый быстрый.

Применение ваты или бумаги подойдет только при снятии большого количества нагара. Это малоэффективные методы, которые годятся, когда рядом ничего другого нет.

Специальные ластики для очистки паяльника помогают справиться одновременно с окислом и нагаром. Они применяются исключительно к остывшему инструменту. Его потребуется предварительно обработать ацетоном, протерев после этого тканью.

Если имеются латунные опилки, их можно специально собрать в металлическую емкость и потом использовать для очистки разогретого жала паяльника. Принцип действия здесь такой же, как в емкостях с металлической стружкой. Проводить очистку можно также при помощи обыкновенных металлических губок.

Одним из вариантов, чем можно чистить жало паяльника во время пайки, по мнению радиолюбителей, является карандаш для подошвы утюга, обладающий рядом преимуществ. Схожими свойствами отличается и активатор, он положительно влияет на качество пайки и способствует очищению. Ко всему прочему, стоимость таких средств ниже, чем препаратов для профессиональной очистки.

Карандаш для чистки утюга

Борьба с окислами на жале паяльника

Окислы являются большей проблемой, чем нагар. Это связано с тем, что их сложнее очистить. Механические способы здесь совсем не помогают. Даже купив специальные средства, не всегда удается с первого раза избавиться от проблемы.

Когда нужно паять различные поверхности, у которых существенно отличается химический состав плат, соответственно, подбирается различный припой, а в результате образуются сложные варианты окислов. Нередко они требуют очистки в несколько этапов. При использовании специальных растворов можно проводить эксперименты, чтобы подобрать подходящий метод. Народные способы предлагают очистить жало паяльника нашатырем, затем обработать покупными средствами. В каждом случае результат может быть индивидуальным.

Очистка жала паяльника нашатырем

Некоторые специалисты применяют проверенный способ обработки в растворе аспирина. Достаточно одной таблетки на стакан, чтобы медное жало вернуло свой первоначальный вид. Существенным недостатком такой методики является необходимость расчета правильной температуры. Если она будет слишком высокой, аспирин даст дополнительный нагар на поверхности, что грозит очередными сложностями очищения.

Некоторые предполагают, что хорошо подобранная губка может помочь в борьбе с окислами. Это работает не всегда. Все зависит от состава губки или косметического спонжа.

Наиболее сложно очистить нагар на жалах в паяльниках для микропайки, когда работа проходит с помощью боковин, а не наконечника. В борьбе с образовавшимися сложными химическими составами синтетические методы очистки не помогают. В таких случаях используют специальные бормашины, маникюрные фрезеры и другие приборы с насадками для снятия верхнего слоя.

Оловоотсос. Удаляем ненужный припой

При пайке компьютерных печатных плат существует опасность выхода дорогостоящей схемы из строя по причине попадания туда одной-двух капель расплавленного олова. Не меньшие неудобства может вызвать и застывшие частицы припоя. Желательно иметь устройство, которое бы своевременно удаляло лишнее из зоны пайки. Таким устройством и является оловоотсос.

Принцип работы

Промышленные конструкции оловоотсосов представляют собой паяльные насосы вакуумного действия. Они оснащаются ручным приводом, который работает подобно обычной присоске. Отсосы для удаления припоя подразделяются на две основные категории: всасывающие оловоотсосы для припоя и отсосы с подогревом воздуха. Всасывающие отсосы используются для удаления расплавленного припоя (и олова), оставляя ранее припаянные клеммы отсоединенными. Оловоотсосы второго типа нагнетают воздух, достаточно горячий для того, чтобы расплавить все материалы вокруг небольшой поверхности, где имеются расплавленное олово или припой. Паяльники с оловоотсосами могут использоваться как для пайки непосредственно на месте, так и для распайки с последующим удалением капель расплава до его затвердевания (дополнительно можно использовать и пинцет, хотя это уже не так удобно).

Поскольку в процессе пайки всегда образуются вредные химические вещества и пары, некоторые модели рассматриваемых устройств снабжаются экстракторами дыма.

Как пользоваться оловоотсосом?

Рассмотрим это на примере работы лучших оловоотсосов 2019 года.

  1. Модель Endineer SS-02. Оловоотсос всасывающего типа, оснащённый термостойким силиконовым наконечником высокой гибкости, который соединён с небольшой вакуумной камерой. Наличие паяльной присоски позволяет соплу непосредственно контактировать с паяльником, не рискуя повредить его. В то же время сопло свободно обволакивает зону паяного соединения. Тефлоновая трубка, прорезанная с торца, образует надёжную посадку поверх расплавленного припоя. Трубку можно периодически менять, для чего используется прилагаемый ремонтокомплект. Позволяет проводить все операции одной рукой.

  1. Модель SeaLody. Универсальный оловоотсос, работающий по принципу «три в одном»: кроме ручного вакуумного отсоса, имеются также два фитиля, предназначенные для удаления остатков припоя и флюса. В последнем случае используется проволока из бескислородной чистой меди, которая обеспечивает качественное удаление флюса, особенно в труднодоступных местах. Поддерживает стабильный вакуум. Устройство оснащено алюминиевой рамой, что позволяет управляться с ним одной рукой.

  1. Модель Greenlee 1700. Оснащена наконечником универсального типа, действует по принципу нагрева воздуха. Прижим осуществляется при помощи пружины. Для равномерного распределения теплового потока по всей поверхности пайки оловоотсос снабжён медной сеткой. Прочный и жёсткий корпус исключает повреждение прибора при случайном контакте с расплавом. Выделяется удобством управления, поставляется с запасной пружиной и присосками, однако сменный наконечник в комплект не входит.

  1. Модель Wick & Desoldering Pump. Устройство исполнено в виде пистолета, предназначено для удаления припоя. Управляется одной рукой. Оловоотсос снабжён высокостойкой присоской и паяльной оплёткой из меди. После разогрева фитиля и припоя, паяльная оплётка быстро поглощает расплавленный припой, оставляя рабочую зону абсолютно чистой. В конструкции предусмотрена нескользящая губка (выполненная из материала с высокой теплоёмкостью) и нейлоновая температуростойкая насадка.

  1. Модель OMorc Desoldering Wick. Присоска для припоя имеет раму, изготовленную из алюминиевой бронзы, и создаёт вакуум высокого давления, который может эффективно удалять припой с печатной платы. Паяльная оплётка обеспечивает очистку остатков припоя на жале паяльника, что исключает короткое замыкание, особенно в труднодоступных местах. Для обеспечения устойчивости присоска имеет пластиковую основу.

Как сделать оловоотсос?

Возможной альтернативой оловоотсосу для припоя является тонкая медная оплётка, при помощи которой можно вытянуть припой из расплава. Попадая на оплётку, он затвердевает. Для этого кончиком жала прижимают оплётку к соединению, которое необходимо спаять. Железо расплавляет припой, который будет втянут в оплётку.

Для этого придётся купить небольшую катушку медной оплётки. Но можно обойтись и без неё: пряди медной проволоки (например, из многожильного кабеля), выполненные в форме петли, позволят надёжно удалить остатки олова из зоны пайки. Для удаления остатков флюса можно применить паяльный фитиль – он окунается в флюс, после чего прогревается паяльником.

Из чего состоит и какой бывает

Оплетка состоит из прутка тонких медных проводков, которые легко забирают на себя разбавленный припой с флюсом при нагреве.


Грубо говоря, это просто обычный многожильный провод без изоляции.

Оплетки выпускаются разного диаметра. Чем больше детали — тем больше диаметр оплетки понадобится и наоборот.

А некоторые производители добавляют в оплетку флюс, чтобы не было необходимости добавлять его, когда надо убрать лишний припой. Это очень удобно и практично.

Чем её заменить

Как уже было сказано выше, оплетка – это просто пруток тонких медных проволок. И ее можно заменить обычным многожильным проводом. Но многожильные провода, как правило, не состоят из таких медных проводков, которые используются в оплетке. Многожильные провода – не самая лучшая замена оплетке.

Чем меньше провод – тем проще его залудить. И именно поэтому в оплетках используются прутки, состоящие из тонких медных проволок. Они намного лучше забирают припой, чем обычные провода.

Лучшая замена оплетке – это медные экраны от коаксиальных кабелей. Эти экраны состоят из тонких проводков, которые легко забирают на себя припой.

Работа с электронными компонентами

Пайка электроники — наиболее обширная и сложная тема, требующая опыта, навыков и специального оборудования. Однако заменить неисправный элемент на печатной плате сможет и дилетант даже при наличии одного лишь сетевого паяльника.

Выводные элементы (которые с ножками) паять проще всего. Они предварительно неподвижно фиксируются (пластилином, воском) выводами в отверстиях платы. Затем с обратной стороны паяльник плотно прижимается к хвосту для его прогрева, после чего в место спайки вводится проволочка припоя, содержащего флюс. Слишком много олова не нужно, достаточно чтобы оно затекло в лунку со всех сторон и образовало некое подобие вытянутого колпака.

Если выводной элемент болтается и его нужно придерживать руками, то место спайки сперва смачивается флюсом. Его нужно очень небольшое количество, здесь оптимально использовать флаконы от лака для ногтей, предварительно промытые ацетоном. Олово при такой технике пайки набирается на паяльник в небольшом количестве и его капелька аккуратно подносится к выводу элемента в 1–2 мм от поверхности платы. По ножке припой стекает, равномерно заполняя лунку, после чего паяльник можно убирать.

Очень важно, чтобы соединяемые детали оставались неподвижными до полного остывания припоя. Даже малейшее нарушение формы олова при кристаллизации приводит к так называемой холодной спайке — дроблению всей массы припоя на множество мелких кристаллов

Характерный признак такого явления — резкое помутнение припоя. Его нужно разогреть заново и дождаться равномерного остывания в полной неподвижности.

Некачественная, холодная пайка

Для поддержания олова в жидком состоянии, достаточно чтобы паяльник контактировал залуженной поверхностью жала с любой точкой увлажнённого участка. Если паяльник буквально прилипает к спаиваемым деталям, это свидетельствует о недостатке мощности для нагрева. Для пайки чувствительных к нагреву полупроводниковых элементов и микросхем обычный припой можно смешивать с легкоплавким.

Как научиться паять платы

Перед тем как приступить к сложной пайке, например, к работе с диодными лентами, специалисты рекомендуют начинающим мастерам обзавестись недорогими бюджетными платами. Потренировавшись на них и освоив стандартные приемы пайки, спустя некоторое время новичок научится паять микросхемы.

Этот вид пайки состоит из последовательных этапов:

Подготовительный. Перед началом работы нужно обеспечить прочное соединение и понизить сопротивление. С этой целью поверхность нужно хорошенько очистить от жиров и пыли. Для обезжиривания можно применять салфетки и мыльный раствор. Ацетон используется, когда нужно начистить поверхность схемы до блеска. В качестве более безопасного растворителя рекомендуется метил гидрат. Он так же эффективен, как и ацетон, но имеет не такой резкий запах.
Размещение спаиваемых деталей платы. Прежде чем научиться паять схемы, нужно знать места расположения всех ее элементов. В самую первую очередь пайке подлежат плоские детали. Это резистор и варистор. После приступают к конденсатору, транзистору, трансформатору, микрофону и потенциометру. Такая поочередность гарантирует безопасность элементов платы, чувствительных к температурному воздействию.
Нагревание соединения для улучшения теплопроводимости металла. Жало паяльника необходимо на несколько секунд прислонять к компонентам схемы

Важно при этом не допустить её перегрева. О нем будут свидетельствовать появившиеся на поверхности пузыри

В таком случае паяльник нужно убрать из зоны пайки.
Нанесение припоя. Выполняется до тех пор, пока на схеме не появится небольшое возвышение.
Снятие излишков. Выполняется после затвердения и остывания припоя. Рекомендуется не спешить, а дать время схеме некоторое время остыть. Это важно, поскольку можно нарушить произведенные соединения, и работу придется выполнять заново.

Научиться паять схемы должен каждый мужчина. Это даст возможность собственноручно чинить штекеры, модемы и т. д.

Пайка как процесс не ограничивается только работой с медными проводами и микросхемами. Овладев умением использовать паяльник на проводах, можно переходить к последующим, более сложным операциям с применением различных припоев и разнообразных металлов.

ВНУТРЕННОСТИ

Разбираем инструмент. Верхняя часть со спусковой ручкой и кнопкой к корпусу крепится при помощи пазов, поэтому для разбора достаточно эту часть повернуть против часов стрелки вполоборота и можно извлекать поршень.

Посмотрите на самую левую фиксирующую «юбку», к которой закреплён один конец пружины. На ранних фото она более-менее ровная, но после нескольких применений инструмента, она начинает деформироваться и изгибаться всё сильнее. Сколько ещё она продержится — неизвестно. Думаю, что недолго.

Перенесём взгляд на другой конец — блок с соплом, который уже закручивается на резьбу, между стыками имеется резиновая прокладка для герметичности.

Сборка оловоотсоса

Для получения эффекта вакуумного отсоса припоя при обустройстве трубки с поршнем необходимо обеспечить хорошую герметизацию канала, что достигается качественным сопряжением всех соединяемых деталей.

Перед началом сборки жало паяльника отпиливают и затачивают так, чтобы смесительный тройник располагался по возможности ближе к его нагревателю.

Дальнейшие операции осуществляются в следующем порядке:

  1. Медная трубка изгибается дугой (как показано на фото), после чего один из её концов обжимается в тройнике посредством накидной гайки.
  2. На другой конец трубки надевается винная пробка с вмонтированной с её дальнего торца резиновой грушей.
  3. И в завершении работ в нижнее отверстие тройника вставляется штуцер с наконечником от шланга насоса.

Всё – на этом сборка паяльного отсоса завершена!

При наличии всех исходных комплектующих специалисту на сборку такого отсоса припоя потребуется не более часа. Относительным недостатком данного варианта исполнения является громоздкость устройства, которое может быть несколько облегчено за счёт использования паяльника меньшей мощности (40 Ватт, например).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
