Молоток Кашкарова. Методика проведения испытания

Устройство и принцип работы

Конструкции большинства склерометров состоят из следующих элементов:

  • плунжер ударного типа, индентор;
  • корпус;
  • ползунки, что оснащены стержнями для направления;
  • конус в основе;
  • кнопки стопора;
  • штоки, что обеспечивает направленность функционирования молотка;
  • колпачки;
  • кольца разъема;
  • задняя крышка прибора;
  • пружина со сжимающими свойствами;
  • предохраняющие элементы конструкций;

  • бойки с определенным весом;
  • пружины с фиксирующими свойствами;
  • ударяющие элементы пружин;
  • втулка, что направляет функционирование склерометра;
  • войлочные кольца;
  • индикаторы шкалы;
  • винты, что осуществляют процесс сцепки;
  • гайки контроля;
  • штифты;
  • пружины предохранения.

Функционирование склерометра имеет основу в виде отскока, характеризующегося упругостью, что формируется при измерениях импульса удара, который возникает в конструкциях при их нагрузке. Устройство измерителя произведено так, что после осуществления ударных действий об бетон пружинная система дает ударнику возможность сделать свободный отскок. Градуированная шкала, вмонтированная на приборе, вычисляет искомый показатель.

Плюсы и минусы оборудования

Почти все устройства для измерения прочности материалов, использующие принцип упругого отскока, являются молотками Шмидта или аналогичные ему по конструкции, поэтому в своей категории они не имеют недостатков.

Есть шариковые молотки Кашкарова и Физделя, но у них другой принцип (пластичная деформация): ударять по материалу в прямом смысле слова, прочность определяют по деформации стального стержня, с которым соприкасается подшипниковый шарик на головке изделия.

Точность при этом большая, но есть много факторов, дающих погрешности:

  1. охватывает в большей мере только верхние слои;
  2. увеличенное влияние шероховатости поверхности;
  3. чем больше прочность бетона, тем сложнее получить достаточно качественную вмятину.

Метод вдавливания имеет схожие недостатки. Кроме того, эталоны нужно менять чаще. Единственное их достоинство – низкая цена.

Преимущества ShmidtHammer:

  • метод предельно простой;
  • высокая практичность, мобильность, портативность (изделие можно носить с собой и применять, когда и сколько угодно, один отскок займет всего несколько секунд);
  • оперативность использования (пауз между замерами нет), не надо особо готовить прибор перед применением (кроме предписанных инструкцией периодических проверок на тестовой наковальне);
  • высокая повторяемость результатов, погрешность есть, но в границах приемлемого уровня (до 10…15%);
  • это привычный прибор: 90% устройств для определения прочности бетона, камня, кирпича, раствора кладки – именно молотки Шмидта;
  • модели с электронными модулями обладают независимостью от направления удара и расширенными возможностями (обработка результатов на ПК, загрузка индивидуальных графиков и т. д.);
  • не надо менять расходники;
  • просто разбираются и чистятся, ремонтопригодные.

Разрушающие методы (скол, отрыв), конечно же, намного точнее, чем молоток Шмитда, но и затратнее, трудоемкие, медленнее. Требуют наличия образцов, громоздкого оборудования.

Единственные устройства, которые превосходит по всем параметрам HammerShmidt, – это ультразвуковые приборы, которыми также можно проводить дефектоскопию, но они дорогие.

Минусы:

  • сложно переводить показания, надо сопоставлять с тарировочными графиками (градуировочными зависимостями), зачастую приходится создавать таковые индивидуально под исследуемый объект;
  • цена ниже, чем для ультразвуковых твердомеров, но все равно это не дешевые устройства;
  • у не электронных моделей есть зависимость от направления удара (положение молотка относительно горизонта – угол ɑ), которую нужно корректировать;
  • внутреннее трение повышает погрешности;
  • из-за недостаточной герметизации внутрь может проникать грязь, что увеличивает отклонения, возникает необходимость в чистке;
  • не учитывает степень карбонизации, возраст бетона и прочие специфические характеристики, замеры не проникают особо глубоко в толщу объекта.

Как правильно проводить исследование?

Каждый молоток Кашкарова продается в комплекте с инструкцией по применению, в которой четко описано, как правильно применять данный измерительный инструмент. Чтобы проверить прочность бетона при помощи молотка Кашкарова, вам требуется выбрать участок бетонного объекта размером 10х10 см. Он должен быть ровным, без выемок и бугорков, должны отсутствовать видимые поры. Отступ от края изделия должен составлять более 5 см.

Нужно взять молоток Кашкарова, вставить в соответствующий паз эталонный стержень острым концом внутрь. На выбранный участок бетона следует уложить чистый листок бумаги и кусочек «копирки». Затем нужно ударить молотком по заготовке, как описано выше. После каждого удара следует продвигать эталон на новый участок и заменять лист бумаги. Следующий удар должен приходиться на новое место (на расстоянии от предыдущего более 3 см).

На следующем шаге нужно замерить отпечатки. Если разница полученных показателей составляет более 12%, следует все исследования повторить заново. Исходя из полученных показателей определяется класс бетона, при этом выбирается наименьший из получившихся показателей.

На результат исследования пониженные температуры воздуха практически не оказывают влияния. Поэтому использовать данный измерительный инструмент разрешено при температуре окружающей среды до -20 градусов. Однако при этом температурные показатели бетона и эталонных стержней должны быть одинаковыми. Это значит, что перед исследованием, проводимым на морозе, эталонные стержни необходимо оставить на улице как минимум на 12 часов.

молоток шмидта инструкция по применению .

Молоток Шмидта – проверяем бетон на прочность без лаборатории.

Нажми для просмотра

Здравствуй те. В сегодняшне м выпуске решили рассказать Вам о таком измеритель ном приборе, как молоток…



Тэги:

Молоток Шмидта 225А для измерения прочности бетона. Склерометр – краткая инструкция

Нажми для просмотра

Демонстрац ия работы с молотком Шмидта при измерении прочности бетонных изделий и бетонной стяжки пола.



Тэги:

Автоматический измеритель прочности бетона ОНИКС-1.ОС.060Э

Нажми для просмотра

Видео по применению автоматиче ского измерителя прочности бетона методом отрыва со скалывание м ОНИКС-1….



Тэги:

Измеритель прочности бетона ОНИКС-1.ОС

Нажми для просмотра

Видео по применению измерителя прочности бетона методом отрыва со скалывание м ОНИКС-1.ОС Подробная.. .



Тэги:

Видеоотчёт №8. Молоток Шмидта ОМШ-1Э

Нажми для просмотра

Николай коротко рассказыва ет о применение склерометр а на объектах строительс тва.



Тэги:

Проверка прочности бетона, склерометр. Молоток Шмидта

Нажми для просмотра

На видео показан процесс проверки прочности бетона профессион альным прибором – молоток Шмидта или еще…



Тэги:

Применение измерителя прочности бетона(склерометр) ИПС-МГ4.04

Нажми для просмотра

Подробная информация о данном приборе: Утвержден тип …



Тэги:

Для контроля набора прочности бетона в ПСК ЭНЕРГИЯ используют Молоток Кашкарова

Нажми для просмотра

Для контроля набора прочности бетона в ПСК ЭНЕРГИЯ используют Молоток Кашкарова.



Тэги:

Применение измерителя прочности бетона ПОС-50МГ4

Нажми для просмотра

Подробная информация о данном приборе: Утвержден …



Тэги:

Как измерить прочность бетона? Как проверить прочность бетона фундамента? Молоток Шмидта

Нажми для просмотра

Рассказыва ем, как измерить прочность бетона с помощью молотка Шмидта – это неразрушаю щий способ провер…



Тэги:

Склерометр RGK SK 60

Нажми для просмотра

Склерометр RGK SK-60 предназнач ен для определени я прочности на сжатие строительн ых материалов (бетона, камня…



Тэги:

Молоток Шмидта Original SCHMIDT Тип L
BM: Марка и класс бетона – в чем разница?

Нажми для просмотра

В видео рассказыва ется о двух важнейших характерис тиках бетона, его марке и классе, а также подробно разъяс…



Тэги:

Как проверить качество бетона?

Нажми для просмотра

Как проверить качество бетона подручными средствами ?



Тэги:

Concrete Test Hammers: Schmidt Rebound Hammer Portfolio from Proceq

Нажми для просмотра

The concrete test hammer invented by Ernst Schmidt and introduced by Proceq at the beginning of the 1950’s remains to this day …



Тэги:

Original Schmidt Live Молоток для контроля прочности бетона обзор отзывы

Нажми для просмотра

*Звоните по тел: 8-800-505-45-20, .. .



Тэги:

Склерометр RGK SK-60 (обзор)

Нажми для просмотра

Подробное описание и технически е характерис тики: Наша группа ВКонтакте: https …



Тэги:

Измеритель прочности бетона ударно-импульсный (склерометр) ОНИКС-2

Нажми для просмотра

Видео по применению склерометр ов серии ОНИКС-2 Подробная информация о приборе на нашем сайте: …



Тэги:

Молоток для контроля бетона SilverSchmidt/молоток Шмидта

Нажми для просмотра

molotok-dlya-kontrol ya-betona-silverschm idt-molotok Молоток для контроля бетона …



Тэги:

Молоток Кашкарова у студентов

Нажми для просмотра

Молоток Кашкарова.



Тэги:

Замер прочности бетона. Молоток Шмидта . Измеритель прочности бетона Проверка бетона. Русский Дворъ.

Нажми для просмотра

Проекты коттеджей – =================== ==================== ======== Наш …



Тэги:

Проверка бетона на набор прочности прибором

Нажми для просмотра

Бетон Про Контроль&quo t; прибор для измерения прочности бетона. Замер был произведен спустя 4 месяца после прием…



Тэги:

Молоток Шмидта SilverSchmidt PC N для испытания бетона

Преимущества и недостатки

У молотка Кашкарова есть как плюсы, так и минусы. К преимуществам использования данного инструмента относится в первую очередь легкость проводимого измерения. С таким исследованием справится даже новичок в деле строительства.

Для испытания не приходится разрушать образец, то есть исследование можно проводить прямо на готовом изделии

Это особенно важно, если предметы исследования являются крупногабаритными. Также к плюсам можно отнести стоимость прибора. Такой инструмент можно приобрести для использования в быту, например, возводя монолитный дом для себя

Такой инструмент можно приобрести для использования в быту, например, возводя монолитный дом для себя.

Но есть у молотка Кашкарова и значительные недостатки. Погрешность прибора составляет от 12 до 20 процентов, что довольно много. Современные электрические склерометры дают более точные результаты. Прочность бетона определяется только в поверхностных слоях (глубиной 1 см). Как известно, эти слои часто подвержены разрушению ввиду карбонизации. Кроме того, прибор практически нечувствителен к прочности крупного заполнителя и его зерновому составу.

Как определить прочность бетона молотком Кашкарова

Всем известно, что прочность бетона и железобетонных изделий – основа прочности и надёжности всего строения. Большие строительные компании и заводы в своём составе имеют лаборатории, которые и отслеживают качество бетонных изделий. Но если, к примеру, фундамент залит, а его технические характеристики под сомнением. Что делать тогда, как можно проверить прочность залитого бетонного раствора?

Вариантов несколько. Один из них – применение молотка Кашкарова. Что это такое, из чего он состоит, почему называется молотком, и как с ним надо работать? Об этом всём и будем говорить в этой статье

В качестве дополнения к материалу, обратим Ваше внимание на сайт http://om-ts.ru/, предлагающий стальную сетку, ведь именно стальная сетка пригодится Вам во многих работах

Конструкция инструмента

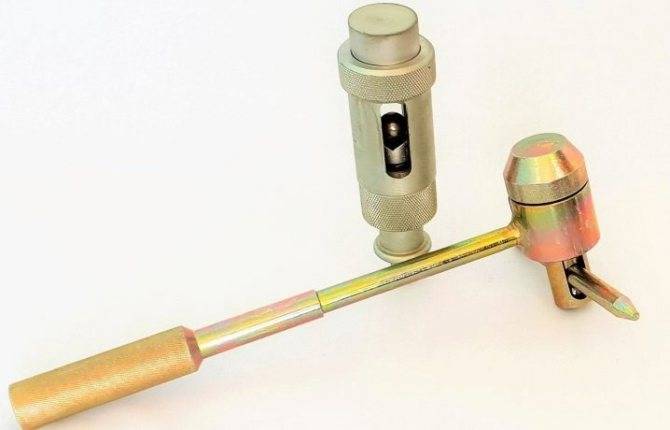

Этот инструмент очень похож на молоток, поэтому его так и называют. В его конструкции две основные части:
