Линейчатые поверхности

Линейчатые и нелинейчатые поверхности.

Линейчатые поверхности — поверхности, которые образуются с помощью прямой линии. Нелинейчатые поверхности — поверхности, которые образуются с помощью кривой линии. Развертывающиеся поверхности — поверхности, которые после разреза их по образующей могут быть совмещены с плоскостью без наличия разрывов и складок. Неразвертывающиеся поверхности — поверхности, которые не могут быть совмещены с плоскостью без наличия разрывов и складок. Поверхности с постоянной образующей — поверхности, образующая которых не изменяет своей формы в процессе образования поверхности. Поверхности с переменной образующей — поверхности, образующая которых изменяется в процессе образования поверхности.

Линейчатые развертываемые поверхности:

1. Конические поверхности задаются движением прямой линии l, проходящей через неподвижную точку М, по некоторой направляющей кривой линии а. (рис 128)

2. Цилиндрические поверхности задаются движением прямой, параллельной некоторому направлению, по заданной направляющей кривой. (рис 129)

3.

Поверхность с ребром возвратаа

Линейчатые неразвертываемые поверхности:

1) Цилиндроидобразован движением прямой, параллельной заданной плоскости параллелизма α, по двум пространственным кривым a и b.

2) Коноид образован движением прямой по одной прямолинейной направляющей n, по другой криволинейной направляющей m, оставаясь параллельной некоторой плоскости параллелизма α || π1.

3) Гиперболический параболоид, или косая плоскость, задается двумя скрещивающимися прямыми направляющими АВ, CD и плоскостью параллелизма α(απ1).

4) Однополостный гиперболоид образуется движением прямолинейной образующей l по трем прямолинейным скрещивающимся направляющим а, b, c.

5) Косой цилиндр с тремя направляющими образуется движением прямолинейной образующей по трем направляющим, одна из которых обязательно кривая.

Нелинейчатые неразвертываемые поверхности:

1) Эллипсоид трехосный образован движением переменного эллипса вдоль одной из трех его осей Х, Y, Z . Образующие эллипсы подобны.

2) Эллиптический параболоид образуется движением деформирующегося эллипса по двум направляющим параболам m и n

3) Двуполостный гиперболоид образуется движением изменяющегося эллипса по направляющей гиперболе вдоль действительной оси.

18. Точки и линии на поверхности.

Точка принадлежит поверхности, если она расположена на линии, принадлежащей поверхности. На поверхностях вращения в качестве таких линий удобно использовать параллели. Если на поверхности вращения (рис. 8.9) дана проекция М2, то для нахождения параллели, которой принадлежит точка М, проводим через М фронтально-проецирующую плоскость s (М2 ϵ s), такую что s ⊥ m. Тогда линия пересечения кривой поверхности с плоскостью s и даст искомую параллель. Радиус параллели равен расстоянию от оси вращения m1 до точки поверхности 11. Этим радиусом проводим окружность с центром в точке m1 (горизонтальной проекции оси вращения) и получаем горизонтальную проекцию параллели. На ней находим горизонтальные проекции точки М: М1 — на видимой стороне кривой поверхности, а М’1 — на невидимой.

Линия принадлежит поверхности, если все ее точки принадлежат этой поверхности. Исключение составляет случай, когда линия представлена прямой, а поверхность — плоскостью. В этом случае для принадлежности прямой плоскости достаточно, чтобы хотя бы две точки ее принадлежали этой поверхности.

Если линия не принадлежит поверхности, то они пересекаются. Простейшим случаем является пересечение с поверхностью прямой линии. Задача решается путем заключения данной линии в какую-либо проецирующую плоскость и построением натуральной величины сечения, из которого легко определить точку входа и выхода прямой.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Учись учиться, не учась! 10654 —

Линейчатая поверхность – второе – порядок

Линейчатая поверхность второго порядка в общем случае вполне определяется тремя прямыми; поэтому возьмем сначала в качестве исходной поверхности линейчатую поверхность. Заданная прямолинейная образующая и две близких образующих определяют квадрику, имеющую предел L, когда две последние образующие стремятся к заданной. Вторая система прямолинейных образующих квадрики L состоит из прямых, встречающих три бесконечно близких образующих исходной поверхности.  

Выше были рассмотрены линейчатые поверхности второго порядка: цилиндр, конус, гиперболический параболоид и однополостныи гиперболоид. Теперь рассмотрим остальные поверхности второго порядка, нелинейчатые: эллипсоид, эллиптический параболоид и двуполостный гиперболоид.  

Выше были рассмотрены линейчатые поверхности второго порядка: цилиндр, конус, гиперболический параболоид и однополостный гиперболоид. Теперь рассмотрим остальные поверхности второго порядка, нелинейчатые: эллипсоид, эллиптический параболоид и двуполостный гиперболоид.  

Возвращаясь к вопросу об образующих линейчатой поверхности второго порядка, можем показать, что любые две образующие одной и той же серии могут быть приняты за оси проективных пучков плоскостей, определяющих данную линейчатую поверхность.  

С точки зрения аффинных свойств линейчатых поверхностей второго порядка последние могут быть разбиты на два класса. Те поверхности, для которых несобственная плоскость является секущей, называются однополости ы ми гиперболоидами ( черт. Те же поверхности, которые касаются несобственной плоскости, называются гиперболическими параболоидами ( черт.  

Таким образом, получили известное свойство линейчатых поверхностей второго порядка: линейчатая поверхность второго порядка содержит два семейства действительных прямолинейных образующих, при этом образующие одного семейства между собой i e пересекаются, но каждая образующая одного семейства пересекает нее обра зующие другого семейства. Последняя часть уторждсния справедлива ночо-му, чти Р плоскости 1 каждая прям.  

Первые три варианта возможны лишь при пересечении линейчатых поверхностей второго порядка, так как в состав их линии пересечения входят прямые. Первый вариант получается, если пересекающиеся поверхности второго порядка имеют одну общую образующую.  

Благодаря большому принципу двойственности возможно изучение так называемых линейчатых поверхностей второго порядка посредством изучения плоских пучков второго порядка. Действительно, пучки второго порядка построены на проективных точечных рядах. Но каждый ряд точек на прямой соответствует пучку плоскостей. Соответственные плоскости двух проективных пучков пересекаются по прямым, которые и являются образующими линейчатых поверхностей.  

Но оказывается, что кроме конусов и цилиндров линейчатыми поверхностями второго порядка являются еще однополостный гиперболоид и гиперболический параболоид. Этот факт на взгляд не очевиден, однако легко доказывается алгебраически.  

Но оказывается, что кроме конусов и цилиндров линейчатыми поверхностями второго порядка являются еще однополостный гиперболоид и гиперболический параболоид. Этот факт на взгляд не очевиден, однако легко доказывается алгебраически.  

Кривая с3 может быть получена в результате пересечения двух линейчатых поверхностей второго порядка с общей образующей, если вдоль этой образующей они не касаются.  

Мы уже видели, что произвольная плоскость со пересекает линейчатую поверхность второго порядка по кривой второго порядка. Следовательно, кривая второго порядка распадается в этом случае на пару прямых. Плоскость со называется в этом случае касательной плоскостью.  

Следовательно, имеем два проективных пучка плоскостей, которые образуют линейчатую поверхность второго порядка.  

Таким образом, получили известное свойство линейчатых поверхностей второго порядка: линейчатая поверхность второго порядка содержит два семейства действительных прямолинейных образующих, при этом образующие одного семейства между собой i e пересекаются, но каждая образующая одного семейства пересекает нее обра зующие другого семейства. Последняя часть уторждсния справедлива ночо-му, чти Р плоскости 1 каждая прям.  

Однако это не означает, что однополостными гиперболоидами и гиперболическими параболоидами исчерпываются все линейчатые поверхности второго порядка. Линейчатые поверхности второго порядка, не являющиеся ни гиперболоидами, ни параболоидами, мы изучим в следующих пунктах.  

7.9. Пересечение прямой с поверхностью конуса

Пусть задан прямой круговой конус и прямая общего положения m (Рисунок 7.14). Найти точки «входа» и «выхода» прямой с поверхностью конуса.

  1. Через прямую m проводим вспомогательную секущую плоскость σ, дающую в сечении наиболее простую фигуру.
  2. Применение в качестве вспомогательной секущей плоскости проецирующей плоскости в данном случае нецелесообразно, так как в сечении получится кривая второго порядка, которую нужно строить по точкам.

Наиболее простая фигура – треугольник. Для этого секущая плоскость σ должна пройти через вершину S. Плоскость зададим с помощью двух пересекающихся прямых σ=SM∩MN или, что, то же самое,  (σ=SM∩m).

  1. Возьмем на прямой m точку А и соединим её с вершиной. Прямая SA пересечёт плоскость основания в точке М.
  2. Построим горизонтальные проекции этих объектов.
  3. Продлим фронтальную проекцию прямой m до пересечения с плоскостью основания в точке N.

Рисунок 7.14 – Построение точек пересечения прямой с поверхностью конуса

  1. Построим её горизонтальную проекцию.
  2. Соединим точки M1N1, на пересечении с окружностью основания получим точки 1 и 2.
  3. Строим треугольник сечения конуса плоскостью σ, соединив точки 1 и 2 с вершиной S.
  4. На пересечении образующих 1-S и 2-S с прямой m получим искомые точки K и L.
  5. Определим видимость прямой относительно поверхности конуса.

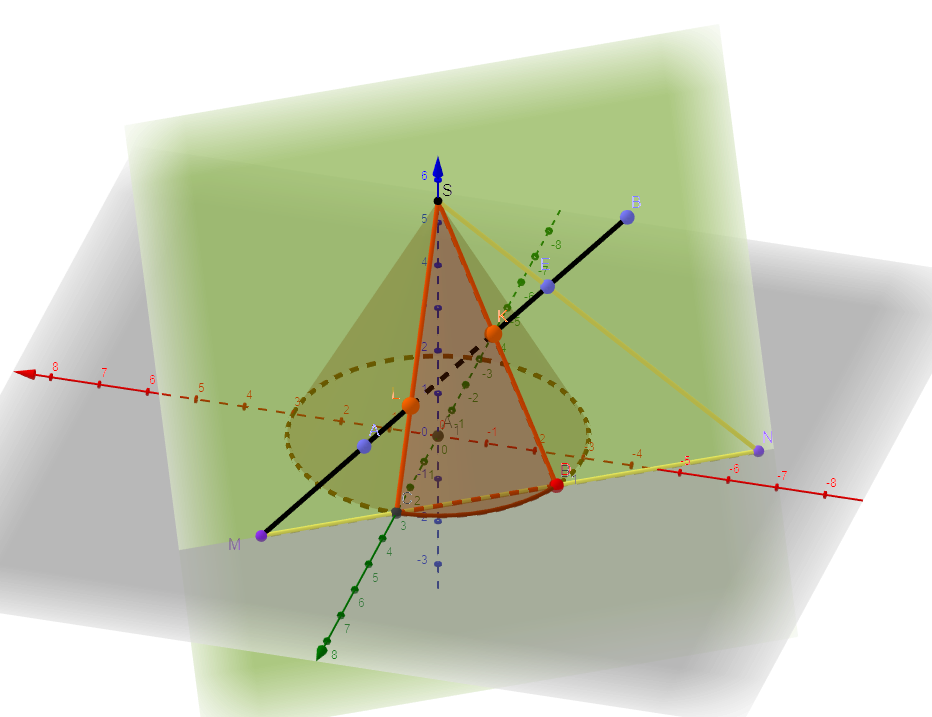

На анимации ниже представлена последовательность построения точек пересечения прямой с поверхностью конуса.

Интерактивная модель Пересечение прямой с конической поверхностью

Развертывающиеся поверхности

Эти объекты важны для листопрокатного производства, текстильной промышленности, авиа- и автомобилестроения. Представление о них основывается на допущении, что они обладают гибкостью, но они нерастяжимы и несжимаемы. Под развертывающимися понимают области, которые, изгибая, можно совмещать с плоскостью без порывов, перегибов и складок. Таким образом получается развертка. Это свойство характерно для многогранных объектов и объектов, которые имеют ребра возврата.

Ребро возврата – это направляющая кривая в пространстве, которую касается прямая при передвижении. В системе отсчета развертывающаяся линейчатая поверхность определяется ребром возврата. Указанными характеристиками обладают: торс, а также его частные случаи: объекты, имеющие форму конуса, цилиндра, призмы, пирамиды.

Торс

Торсы используются при проектировании деталей и узлов в машиностроении. Образование линейчатых поверхностей, имеющих вид торса, происходит при передвижении образующей, которая во всех позициях проходит по касательной относительно ребра возврата. Оно, совместно с движущейся прямой, определяет торс в пространстве. Этот геометрический объект составляют две полости, граничащие по ребру возврата.

Цилиндрическая

Это особый вид торса. При этом ребро возврата переродилось в несобственную точку, удаленную на бесконечное расстояние. Построенная прямая образующая движется параллельно самой себе по установленной кривой. Чтобы определить цилиндрическую поверхность надо задаться: вектором перемещения и криволинейной траекторией движения.

Коническая

В ней ребро возврата преобразовалось в собственную точку, через которую, по определенной кривой, проходит образующая. Эта точка служит вершиной конуса. Такой объект может складываться из двух полостей. Для его определения задаются указанными точкой и кривой.

Призматическая и пирамидальная

Призматическая отличается от цилиндрической тем, что движение прямой происходит не по кривой траектории, а по ломанной. Ребро возврата преобразовалось в несобственную точку, которая находится на бесконечном расстоянии.

Пирамидальная и конусная различаются формой траектории движения прямой. У конусной — траектория движения криволинейная, у пирамидальной – ломанная.

У перечисленных видов две смежные прямые могут:

  • пересекаться (торс, коническая, пирамидальная);
  • быть параллельными (цилиндрическая, призматическая).

Чтобы получить уравнение поверхности развертывающейся надо решить систему двух уравнений:

  1. уравнения образующей.
  2. уравнения направляющей.

Рассмотренные объекты могут быть замкнутыми, если траектория имеет форму окружности или замкнутого многоугольника.

Определение и параметрическое представление [ править ]

Линейчатая поверхность, образованная двумя кривыми Безье как направляющими (красный, зеленый)

Двумерное дифференцируемое многообразие называется линейчатой ​​поверхностью , если оно представляет собой объединение однопараметрического семейства прямых. Линии этого семейства являются образующими линейчатой ​​поверхности.

Линейчатая поверхность может быть описана параметрическим представлением вида

(CR) .Икс(ты,v)знак равноc(ты)+vр(ты) , v∈р ,{\ displaystyle \ quad \ mathbf {x} (u, v) = {\ color {красный} \ mathbf {c} (u)} + v \; {\ color {blue} \ mathbf {r} (u)} \, \ v \ in \ mathbb {R} \,}

Любая кривая с фиксированным параметром является образующей (линией), а кривая – директрисой представления. Векторы описывают направления генераторов.
v↦Икс(ты,v){\ Displaystyle \; v \ mapsto \ mathbf {x} (u_ {0}, v) \;}тызнак равноты{\ displaystyle u = u_ {0}}ты↦c(ты){\ Displaystyle \; и \ mapsto \ mathbf {c} (и) \;}р(ты)≠{\ Displaystyle \; \ mathbf {r} (и) \ neq {\ bf {0 \;}}}

Директриса может схлопнуться в точку (в случае конуса см. Пример ниже).

В качестве альтернативы линейчатая поверхность (CR) может быть описана как

(CD) Икс(ты,v)знак равно(1-v)c(ты)+vd(ты) {\ displaystyle \ quad \ mathbf {x} (u, v) = (1-v) \; {\ color {красный} \ mathbf {c} (u)} + v \; {\ color {зеленый} \ mathbf {d} (u)} \}

со второй директрисой .
d(ты)знак равноc(ты)+р(ты){\displaystyle \;\mathbf {d} (u)=\mathbf {c} (u)+\mathbf {r} (u)\;}

В качестве альтернативы, можно начать с двух непересекающихся кривых в качестве директрис и получить по (CD) линейчатую поверхность с направлениями линийc(u),d(u){\displaystyle \mathbf {c} (u),\mathbf {d} (u)}r(u)=d(u)−c(u) .{\displaystyle \;\mathbf {r} (u)=\mathbf {d} (u)-\mathbf {c} (u)\ .}

Для создания линейчатой ​​поверхности двумя директрисами (или одной директрисой и векторами направлений линий) существенна не только геометрическая форма этих кривых, но и их специальные параметрические представления влияют на форму линейчатой ​​поверхности (см. Примеры a ), г)).

Для теоретических исследований более выгодно представление (CR) , поскольку параметр появляется только один раз.
v{\displaystyle v}

Касательные плоскости, развертываемые поверхности

Для необходимых здесь выводов всегда предполагается, что они также существуют.

Чтобы вычислить вектор нормали в точке, нужны частные производные представления  :
Икс(ты,v)знак равноc(ты)+vр(ты){\ displaystyle \ quad \ mathbf {x} (u, v) = \ mathbf {c} (u) + v \; \ mathbf {r} (u)}

Икстызнак равноc˙(ты)+vр˙(ты) {\ displaystyle \ mathbf {x} _ {u} = \ mathbf {\ dot {c}} (u) + v \; \ mathbf {\ dot {r}} (u) \} ,Иксvзнак равнор(ты){\ displaystyle \ quad \ mathbf {x} _ {v} = \; \ mathbf {r} (u)}

пзнак равноИксты×Икстызнак равноc˙×р+v(р˙×р) .{\ displaystyle \ mathbf {n} = \ mathbf {x} _ {u} \ times \ mathbf {x} _ {u} = \ mathbf {\ dot {c}} \ times \ mathbf {r} + v (\ mathbf {\ dot {r}} \ times \ mathbf {r}) \.}

Поскольку скалярное произведение (позднее произведение с двумя равными векторами всегда равно 0!), В каждой точке есть касательный вектор . Касательные плоскости вдоль этой прямой идентичны, если они кратны . Это возможно только в том случае, если три вектора лежат в одной плоскости, т.е. ЧАС. линейно зависимы. Линейную зависимость трех векторов можно определить с помощью определителя этих векторов:
п⋅рзнак равно{\ Displaystyle \ mathbf {п} \ cdot \ mathbf {r} = 0}р(ты){\ Displaystyle \ mathbf {r} (и_ {0})}Икс(ты,v){\ Displaystyle \ mathbf {х} (и_ {0}, v)}р˙×р{\ displaystyle \ mathbf {\ dot {r}} \ times \ mathbf {r}}c˙×р{\ displaystyle \ mathbf {\ dot {c}} \ times \ mathbf {r}}c˙,р˙,р {\ Displaystyle \ mathbf {\ точка {с}} \ ;, \; \ mathbf {\ точка {r}} \ ;, \; \ mathbf {r} \}

Касательные плоскости вдоль прямой совпадают, еслиИкс(ты0,v)знак равноc(ты0)+vр(ты0){\ displaystyle \ mathbf {x} (u_ {0}, v) = \ mathbf {c} (u_ {0}) + v \; \ mathbf {r} (u_ {0})}

Det(c˙(ты),р˙(ты),р(ты))знак равно .{\ displaystyle \ det (\ mathbf {\ dot {c}} (u_ {0}) \ ;, \; \ mathbf {\ dot {r}} (u_ {0}) \ ;, \; \ mathbf {r } (u_ {0})) \; = \; 0 \.}
Генеративная форма, к которой это применимо, называется торсальной .

Линейчатая поверхность точно тогда раскручивается в плоскость, когда для всех точек гауссова кривизна равна нулю. Это так тогда и только тогда, когдаИкс(ты,v)знак равноc(ты)+vр(ты){\ displaystyle \ quad \ mathbf {x} (u, v) = \ mathbf {c} (u) + v \; \ mathbf {r} (u)}

Det(c˙,р˙,р)знак равно{\ displaystyle \ det (\ mathbf {\ dot {c}} \; \; \ mathbf {\ dot {r}} \ ;, \; \ mathbf {r}) \; = \; 0 \ quad}
применяется в каждой точке, d. т. е. если каждый образующий – торсальный. Поэтому развивающуюся область также называют торсом .

Свойства развертывающейся поверхности:

  • Генераторы представляют собой семейство асимптотических линий , а также семейство линий кривизны .
  • Разворачивающаяся поверхность – это либо (общий) цилиндр, либо (общий) конус, либо касательная поверхность (поверхность, состоящая из касательных пространственной кривой).

7.12. Пересечение конуса плоскостью

Рассмотрим пять возможных вариантов расположения плоскости относительно поверхности прямого кругового конуса. Пусть плоскость сечения перпендикулярна плоскости проекций π2 (Рисунок 7.16).

Рисунок 7.16

  1. Если плоскость проходит через вершину (1) – в сечении две образующие и прямая пересечения с плоскостью основания.
  2. Если плоскость перпендикулярна оси вращения конуса (2) – в сечении окружность.
  3. Если плоскость не параллельна ни одной образующей (пересекает все образующие (3)) – в сечении эллипс.
  4. Если плоскость параллельна одной образующей конуса – в сечении парабола (на примере – плоскость сечения (4) параллельна крайней образующей конуса).
  5. Если плоскость параллельна двум образующим (пересекает обе полости конической поверхности (5)) – в сечении гипербола (рисунок 7.17).

Рисунок 7.17. Плоскость сечения параллельна двум образующим конуса

Ниже, на моделях, представлены варианты положения секущей плоскости относительно поверхности конуса, при которых получаются сечения в виде эллипса, параболы и гиперболы.

Рисунок 7.18 – Сечение конической поверхности плоскостью (а — эллипс, б — парабола, в — гипербола)

Рассмотрим пример построения сечения конической поверхности плоскостью.

Рисунок 7.19 – Построение пересечения конической поверхности плоскостью

Пусть задана секущая проецирующая плоскость σ⊥π2 (Рисунок 7.19). Если продлить коническую поверхность и проекцию плоскости, то видно, что плоскость пересекает вторую ветвь конической поверхности, следовательно, в сечении получится гипербола.

  1. Построим характерные точки. Это точки, лежащие на крайних образующих и на окружности основания конуса (1, 2, 3). Их проекции строятся по линиям проекционной связи.
  2. Для построения промежуточных точек, воспользуемся методом вспомогательных секущих плоскостей. Введём плоскость α⊥π2 и перпендикулярно оси вращения, что даст в сечении окружность радиусом r. Строим эту окружность на π1. Плоскость α пересекает и заданную плоскость сечения по прямой, проекции которой на πи πсовпадают с линиями проекционной связи.
  3. На пересечении этих двух сечений на плоскости проекций π1 строим точки 4, 5. Профильные проекции этих точек строим по линии проекционной связи, откладывая расстояние от оси вращения конуса, равное Δ.
  4. Аналогично строим точки 6, 7. Плавно соединим построенные точки, образуя гиперболу.
  5. Обведём то, что осталось от конуса после такого среза с определением видимости. В нашем примере все проекции построенной кривой будут видимы.

На анимации ниже представлена последовательность построения пересечения конической поверхности плоскостью.

Касательные плоскости, развертываемые поверхности

Для необходимых здесь выводов всегда предполагается, что они также существуют.

Чтобы вычислить вектор нормали в точке, нужны частные производные представления  : Икс(ты,v)знак равноc(ты)+vр(ты){\ displaystyle \ quad \ mathbf {x} (u, v) = \ mathbf {c} (u) + v \; \ mathbf {r} (u)}

Икстызнак равноc˙(ты)+vр˙(ты) {\ displaystyle \ mathbf {x} _ {u} = \ mathbf {\ dot {c}} (u) + v \; \ mathbf {\ dot {r}} (u) \} ,Иксvзнак равнор(ты){\ displaystyle \ quad \ mathbf {x} _ {v} = \; \ mathbf {r} (u)}

пзнак равноИксты×Икстызнак равноc˙×р+v(р˙×р) .{\ displaystyle \ mathbf {n} = \ mathbf {x} _ {u} \ times \ mathbf {x} _ {u} = \ mathbf {\ dot {c}} \ times \ mathbf {r} + v (\ mathbf {\ dot {r}} \ times \ mathbf {r}) \.}

Поскольку скалярное произведение (позднее произведение с двумя равными векторами всегда равно 0!), В каждой точке есть касательный вектор . Касательные плоскости вдоль этой прямой идентичны, если они кратны . Это возможно только в том случае, если три вектора лежат в одной плоскости, т.е. ЧАС. линейно зависимы. Линейную зависимость трех векторов можно определить с помощью определителя этих векторов: п⋅рзнак равно{\ Displaystyle \ mathbf {п} \ cdot \ mathbf {r} = 0}р(ты){\ Displaystyle \ mathbf {r} (и_ {0})}Икс(ты,v){\ Displaystyle \ mathbf {х} (и_ {0}, v)}р˙×р{\ displaystyle \ mathbf {\ dot {r}} \ times \ mathbf {r}}c˙×р{\ displaystyle \ mathbf {\ dot {c}} \ times \ mathbf {r}}c˙,р˙,р {\ Displaystyle \ mathbf {\ точка {с}} \ ;, \; \ mathbf {\ точка {r}} \ ;, \; \ mathbf {r} \}

Касательные плоскости вдоль прямой совпадают, еслиИкс(ты0,v)знак равноc(ты0)+vр(ты0){\ displaystyle \ mathbf {x} (u_ {0}, v) = \ mathbf {c} (u_ {0}) + v \; \ mathbf {r} (u_ {0})}

Det(c˙(ты),р˙(ты),р(ты))знак равно .{\ displaystyle \ det (\ mathbf {\ dot {c}} (u_ {0}) \ ;, \; \ mathbf {\ dot {r}} (u_ {0}) \ ;, \; \ mathbf {r } (u_ {0})) \; = \; 0 \.}
Генеративная форма, к которой это применимо, называется торсальной .

Линейчатая поверхность точно тогда раскручивается в плоскость, когда для всех точек гауссова кривизна равна нулю. Это так тогда и только тогда, когдаИкс(ты,v)знак равноc(ты)+vр(ты){\ displaystyle \ quad \ mathbf {x} (u, v) = \ mathbf {c} (u) + v \; \ mathbf {r} (u)}

Det(c˙,р˙,р)знак равно{\ displaystyle \ det (\ mathbf {\ dot {c}} \; \; \ mathbf {\ dot {r}} \ ;, \; \ mathbf {r}) \; = \; 0 \ quad}
применяется в каждой точке, d. т. е. если каждый образующий – торсальный. Поэтому развивающуюся область также называют торсом .

Свойства развертывающейся поверхности:

  • Генераторы представляют собой семейство асимптотических линий , а также семейство линий кривизны .
  • Разворачивающаяся поверхность – это либо (общий) цилиндр, либо (общий) конус, либо касательная поверхность (поверхность, состоящая из касательных пространственной кривой).

Применение и история разрабатываемых территорий

Разрыв связи между двумя эллипсами и их развитие

Детерминантное условие для разрабатываемых площадей дает возможность численно определить соединительный затвор между двумя заданными направляющими кривыми. На картинке показан пример приложения: разрыв соединения двух эллипсов (один горизонтальный, другой вертикальный) и их развертка.

Понимание использования развертываемых поверхностей в САПР можно найти в Интерактивном проектировании развертываемых поверхностей.

Исторический обзор развертывающихся поверхностей задаются развёртывающимся: их история и применение

Линейчатые поверхности в алгебраической геометрии

В алгебраическая геометрия, линейчатые поверхности изначально были определены как проективные поверхности в проективное пространство содержащая прямую линию, проходящую через любую заданную точку. Это сразу означает, что есть проективная линия на поверхности, проходящая через любую заданную точку, и это условие теперь часто используется как определение линейчатой ​​поверхности: линейчатые поверхности определяются как абстрактные проективные поверхности, удовлетворяющие этому условию, что существует проективная линия. через любую точку. Это эквивалентно тому, что они бирациональный произведению кривой и проективной прямой. Иногда линейчатую поверхность определяют как поверхность, удовлетворяющую более сильному условию: расслоение над кривой, слои которой являются проективными прямыми. Это исключает проективную плоскость, которая имеет проективную прямую через каждую точку, но не может быть записана как такое расслоение.

Линейчатые поверхности появляются в Классификация Энрикес проективных комплексных поверхностей, потому что каждая алгебраическая поверхность Кодаира измерение −∞{ displaystyle – infty} – линейчатая поверхность (или проективная плоскость, если использовать ограничительное определение линейчатой ​​поверхности). Любая минимальная проективная линейчатая поверхность, отличная от проективной плоскости, является проективным расслоением 2-мерного векторного расслоения над некоторой кривой. Линейчатые поверхности с базовой кривой рода 0 являются Поверхности Хирцебруха.

7.10. Пересечение цилиндра плоскостью

Пусть плоскость сечения γ – фронтально-проецирующая (Рисунок 7.15).

  1. Если плоскость сечения γ параллельна оси цилиндра, то она пересекает цилиндр по четырехугольнику.
  2. Если плоскость сечения γ перпендикулярна оси цилиндра, то она пересекает цилиндр по окружности.
  3. Если плоскость сечения γ не параллельна и не перпендикулярна оси цилиндра в сечении эллипс.

Рассмотрим алгоритм построения сечения – эллипс (Рисунок 7.15):

Рисунок 7.15 – пересечение цилиндра плоскостью

  1. Находим и строим характерные точки (точки, не требующие дополнительных построений) – в нашем случае, точки принадлежащие крайним образующим – 1, 3, 5, 7. Одновременно с этим, данные точки определяют величину большой и малой оси эллипса.
  2. Для построения участка эллипса необходимо построить не менее 5-ти точек (так как лекальная кривая второго порядка определяется как минимум пятью точками). Для построения точек 2, 4, 6, 8 возьмем на π1 произвольно расположенные образующие цилиндра, которые проецируются на данную плоскость проекции в точки.
  3. Построим вторые проекции данных образующих. Из точек пересечения вторых проекций образующих с проекцией плоскости сечения γ проводим линии связи к π3. Для построения третьей проекции, например, точки 6 измеряем расстояние Δ1 и откладываем его по соответствующей линии связи на π3. Симметрично ей, относительно оси вращения, строим точку 4. Аналогично строятся другие точки.
