Ледебурит

Компоненты сплавов

Технические характеристики железоуглеродистых сплавов зависят от типа и количества легирующих добавок:

1. Углерод. В составе присутствуют в виде цементита, графита, карбида железа. Этот компонент вводят специально, чтобы придать материалу твердость, прочность, изменить технические характеристики в лучшую сторону.
2. Марганец, кремний. Полезные примеси, которые специально вводятся в сплав (определенная их часть попадает из руды). Они уменьшают хрупкость, твердость сплавов, повышая его прочность, износоустойчивость.
3. Фосфор, сера. Вредные примеси для железоуглеродистых сплавов. Их количество производители стараются снизить. При большом содержании этих примесей увеличивается хрупкость, твердость, ухудшаются литейные свойства, появляется усадка при охлаждении расплавленного металла.

Фазы в системе «железо-углерод»

В системе железо – углерод существуют следующие фазы: жидкая фаза, феррит, аустенит, цементит, графит.

Жидкая фаза

Жидкая фаза. В жидком состоянии железо хорошо растворяет углерод в любых пропорциях с образованием однородной жидкой фазы.

Феррит

Феррит (Ф, α)- твердый раствор внедрения углерода в α-железе (от латинского слова ferrum – железо). Различают низкотемпературный феррит с предельной растворимостью углерода 0,02 % при температуре 727° С (точка P) и высокотемпературный δ-феррит (в интервале температур 1392…1539° С) с предельной растворимостью углерода 0,1 % при температуре 1499° С (точка J).

Свойства феррита близки к свойствам железа. Он мягок (твердость – 80 — 130 НВ, временное сопротивление – σв=300 МПа) и пластичен (относительное удлинение — δ=50 %), магнитен до 768° С.

Под микроскопом феррит выглядит как светлые полиэдрические зерна. В сталях может существовать в виде сетки (разной толщины, в зависимости от содержания углерода), зерен (малоуглеродистые стали), пластин или игл (видманштетт).

Аустенит в сталях

Аустенит (А, γ) – твердый раствор внедрения углерода в γ–железо (по имени английского ученого Р. Аустена). Углерод занимает место в центре гранецентрированной кубической ячейки. Предельная растворимость углерода в γ -железе 2,14 % при температуре 1147° С (точка Е). Аустенит имеет твердость 180 НВ, пластичен (относительное удлинение – δ=40…50 %), парамагнитен. При растворении в аустените других элементов могут изменяться свойства и температурные границы существования. Под микроскопом выглядит как светлые полиэдрические зерна с двойниками.

Цементит – формы существования

В железоуглеродистых сплавах присутствуют фазы: цементит первичный, цементит вторичный, цементит третичный. Химические и физические свойства этих фаз одинаковы. Влияние на механические свойства сплавов оказывает различие в размерах, количестве и расположении этих выделений. Цементит первичный выделяется из жидкой фазы в виде крупных пластинчатых кристаллов. Цементит вторичный выделяется из аустенита и располагается в виде сетки вокруг зерен аустенита (при охлаждении – вокруг зерен перлита). Цементит третичный выделяется из феррита и в виде мелких включений располагается у границ ферритных зерен.

Поскольку углерод в сплавах с железом встречается в виде цементита и графита, существуют две диаграммы состояния, описывающие условия равновесия фаз в системах железо — цементит и железо — графит. Первая диаграмма (Fе — Fе3С) называется цементитной (метастабильная), вторая (Fе — С) — графитной (стабильная). Оба варианта диаграммы приводятся вместе в одной системе координат: температура — содержание углерода. Диаграмма состояния системы железо — углерод построена по результатам многочисленных исследований, проведенных учеными ряда стран. Особое место среди них занимают работы Д.К. Чернова

Он открыл существование критических точек в стали, определил их зависимость от содержания углерода, заложил основы для построения диаграммы состояния железоуглеродистых сплавов в ее нижней, наиболее важной части

Буквенное обозначение узловых точек в диаграмме является общепринятым как в России, так и за рубежом.

Диаграмма состояния железо-углерод

Имеющиеся во всех областях диаграммы фазы видны на рисунке. Значение всех линий указано в таблице.

Ликвидус по всей диаграмме проходит по линиям АВ, ВС, СD; солидус — по линиям АН, НJ, JЕ, ЕСF. Сплавы железа с углеродом обычно делят на стали и чугуны. Условной границей для такого деления является 2,14 % С (точка E). Сплавы, содержащие углерода менее 2,14 %, относятся к сталям, более 2,14 % — к чугунам.

Температуры, при которых происходят фазовые и структурные превращения в сплавах системы железо – цементит, т.е. критические точки, имеют условные обозначения. Обозначаются буквой А. В зависимости от того, при нагреве или при охлаждении определяется критическая точка, к букве А добавляется индекс с (от слова chauffage – нагрев) при нагреве и индекс r (от слова refroidissement – охлаждение) при охлаждении с оставлением цифры, характеризующей данное превращение.

Таким образом, например, нагрев доэвтектоидной стали выше соответствующей точки на линии GS обозначается как нагрев выше точки АС3. При охлаждении же этой стали первое превращение должно быть обозначено как Аr3, второе (на линии РSК) — как Аr1.

Фазы в системе “железо-углерод”

В системе железо – углерод существуют следующие фазы: жидкая фаза, феррит, аустенит, цементит, графит.

Жидкая фаза

Жидкая фаза. В жидком состоянии железо хорошо растворяет углерод в любых пропорциях с образованием однородной жидкой фазы.

Феррит

Феррит (Ф, α)- твердый раствор внедрения углерода в α-железе (от латинского слова ferrum – железо). Различают низкотемпературный феррит с предельной растворимостью углерода 0,02 % при температуре 727° С (точка P) и высокотемпературный δ-феррит (в интервале температур 1392…1539° С) с предельной растворимостью углерода 0,1 % при температуре 1499° С (точка J).

Свойства феррита близки к свойствам железа. Он мягок (твердость – 80 – 130 НВ, временное сопротивление – σв=300 МПа) и пластичен (относительное удлинение – δ=50 %), магнитен до 768° С.

Под микроскопом феррит выглядит как светлые полиэдрические зерна. В сталях может существовать в виде сетки (разной толщины, в зависимости от содержания углерода), зерен (малоуглеродистые стали), пластин или игл (видманштетт).

Аустенит в сталях

Аустенит (А, γ) – твердый раствор внедрения углерода в γ–железо (по имени английского ученого  Р. Аустена). Углерод занимает место в центре гранецентрированной кубической ячейки. Предельная растворимость углерода в γ -железе 2,14 % при температуре 1147° С (точка Е). Аустенит имеет твердость 180 НВ, пластичен (относительное удлинение – δ=40…50 %), парамагнитен. При растворении в аустените других элементов могут изменяться свойства и температурные границы существования. Под микроскопом выглядит как светлые полиэдрические зерна с двойниками.

Цементит – формы существования

В железоуглеродистых сплавах присутствуют фазы: цементит первичный, цементит вторичный, цементит третичный. Химические и физические свойства этих фаз одинаковы. Влияние на механические свойства сплавов оказывает различие в размерах, количестве и расположении этих выделений. Цементит первичный выделяется из жидкой фазы в виде крупных пластинчатых кристаллов. Цементит вторичный выделяется из аустенита и располагается в виде сетки вокруг зерен аустенита (при охлаждении – вокруг зерен перлита). Цементит третичный выделяется из феррита и в виде мелких включений располагается у границ ферритных зерен.

Поскольку углерод в сплавах с железом встречается в виде цементита и графита, существуют две диаграммы состояния, описывающие условия равновесия фаз в системах железо – цементит и железо – графит. Первая диаграмма (Fе — Fе3С) называется цементитной (метастабильная), вторая (Fе – С) – графитной (стабильная). Оба варианта диаграммы приводятся вместе в одной системе координат: температура – содержание углерода. Диаграмма состояния системы железо – углерод построена по результатам многочисленных исследований, проведенных учеными ряда стран. Особое место среди них занимают работы Д.К. Чернова

Он открыл существование критических точек в стали, определил их зависимость от содержания углерода, заложил основы для построения диаграммы состояния железоуглеродистых сплавов в ее нижней, наиболее важной части

Буквенное обозначение узловых точек в диаграмме является общепринятым как в России, так и за рубежом.

Диаграмма состояния железо-углерод

Имеющиеся во всех областях диаграммы фазы видны на рисунке. Значение всех линий указано в таблице.

Ликвидус по всей диаграмме проходит по линиям АВ, ВС, СD; солидус – по линиям АН, НJ, JЕ, ЕСF. Сплавы железа с углеродом обычно делят на стали и чугуны. Условной границей для такого деления является 2,14 % С (точка E). Сплавы, содержащие углерода менее 2,14 %, относятся к сталям, более 2,14 % – к чугунам.

Температуры, при которых происходят фазовые и структурные превращения в сплавах системы железо – цементит, т.е. критические точки, имеют условные обозначения. Обозначаются буквой А. В зависимости от того, при нагреве или при охлаждении определяется критическая точка, к букве А добавляется индекс с (от слова chauffage – нагрев) при нагреве и индекс r (от слова refroidissement – охлаждение) при охлаждении с оставлением цифры, характеризующей данное превращение.

Таким образом, например, нагрев доэвтектоидной стали выше соответствующей точки на линии GS обозначается как нагрев выше точки АС3. При охлаждении же этой стали первое превращение должно быть обозначено как Аr3, второе (на линии РSК) – как Аr1.

Заэвтектический чугун

Диаграмма состояния Fe — С. Вторичные превращения в высокоуглеродистых.

В заэвтектических чугунах происходят превращения, рассмотренные выше, так как первичный цементит не имеет превращений.  

Эвтектические колонии белого зазвтек. тического чугуна. X 100.

В заэвтектических чугунах пластины первичного цементита играют роль подкладки, на которой начинается эвтектическая кристаллизация.  

При затвердевании заэвтектических чугунов эвтектическому превращению предшествует выделение первичного цементита.  

Кривая охлаждения заэвтектического чугуна, со-держашего 5 % С ( Ks), показана на фиг.  

Превращения в заэвтектическом чугуне, содержащем более 4 3 % С, начинаются при температурах линии ликвидус с выделения кристаллов цементита. Концентрация углерода в жидкости снижается с понижением температуры по линии CD. Затвердевает сплав с образованием ледебурита. Заэвтекти-ческие чугуны не имеют свободных выделений углерода в виде графита, так как весь углерод связан в перлите и цементите, и отличаются высокой твердостью.  

Для проверки этого предположения заэвтектический чугун, содержащий 3 7 % С, 2 5 % S, 0 003 % 5ИСХ, выплавляли в магнезитовом тигле в индукционной печи МВП-ЗМ; после перегрева до 1500 С его модифицировали металлическим церием при 1460 С. Охлажденный до 1180 С расплав выливали в воду. Микроанализ дробинок 0 4 — 6 мм выявил шаровидные включения избыточного графита, окруженные тонким ледебуритом, в который превращалась при закалке жидкая фаза.  

Образование первичного графита в заэвтектическом чугуне или графита во время эвтектического превращения, а также образование графита за счет распада первичного или эвтектического цементита называется первой стадией графитизации.  

Линия эвтектических составов СС разграничивает области доэвтектических и заэвтектических чугунов.  

Аналогичные превращения аустенита эвтектики происходят в заэвтектических чугунах; структура таких чугунов ниже 723е С состоит из первичного цементита и ледебурита.  

Аналогичные превращения аустенита эвтектики происходят в заэвтектических чугунах; структура таких чугунов ниже 723 С состоит из первичного цементита и ледебурита.  

В зоне VII диаграммы ( рис. 7) структура заэвтектических чугунов состоит из ледебурита и первичного цементита. При температуре, соответствующей линии PSK, аустенит распадается, образуя перлит. Как указывалось выше, под влиянием некоторых факторов ( малая скорость затвердевания, содержание дополнительных компонентов, главным образом кремния) вместо цементита может образовываться графит. Чугуны без графита ( с ледебуритом) называются белыми, с ледебуритом и графитом — половинчатыми и без ледебурита ( с графитом) — серыми.  

В зоне VII диаграммы ( см. рис. 6 6) структура заэвтектических чугунов состоит из ледебурита и первичного цементита. При температуре, соответствующей линии PSK, аустенит распадается, образуя перлит. Как указывалось выше, под влиянием некоторых факторов ( малая скорость затвердевания, содержание дополнительных компонентов, главным образом кремния) вместо цементита может образовываться графит. Чугуны без графита ( с ледебуритом) называются белыми, с ледебуритом и графитом — половинчатыми и без ледебурита ( с графитом) — серыми.  

Обратная ликвация кремния в сером чугуне с 4 0 % С и 1 95 % Si. Травление пикратом натрия, Х50.

Химические свойства

Серый, относительно твёрдый, термически устойчивый. Не реагирует с водой, щелочами, гидратом аммиака.

разлагается при температуре выше 1650 °C:

Разлагается кислотами (конц.):

Реагирует с кислородом:

Температура плавления цементита

Согласно данным Гуляева А.П. температура плавления цементита — около 1600°.

По расчётным данным , виртуальная температура плавления цементита оценивается равной 1200-1450°. Возможно, цементит испытывает инконгруэнтное разложение при температурах 1250-1300°.

Первичный цементит

Различают первичный, вторичный и третичный цементит. Первичный цементит выделяется из жидкости. Первичный цементит выделяется только при закалке сплавов, содержащих до 5,5% (по массе) углерода . Форма первичного цементита: длинные крупные пластины.

Вторичный цементит

Вторичный цементит выделяется из аустенита — γ-твёрдого раствора. При охаждении выделение происходит по линии ES (диаграмма Fe-C). Форма вторичного цементита: цементитная сетка, цементит по границам зёрен.

Третичный цементит

Третичный цементит выделяется из феррита. Форма третичного цементита: пластинки и прожилки, а также выделения в виде иголок в ферритном зерне. При более быстром охлаждении часть углерода остаётся в твёрдом растворе; выделение третичного цементита подавляется.

Другие формы существования цементита (по Хоу): цементит перлита, цементит ледебурита, цементит Стеда, зернистый цементит, специальные карбиды.

Автор обзора: Корниенко А.Э. (ИЦМ)

Лит.:

1. Иванов В.Н. Словарь-справочник по литейному производству. – М.: Машиностроение, 1990. – 384 с.: ил. ISBN 5-217-00241-1
2. Гуляев А.П. Металловедение. — М.: Металлургия, 1977. — УДК669.0(075.8)
3. Диаграммы состояния двойных и многокомпонентных систем на основе железа: Справ. изд./ Банных О.А., Будберг П.Б., Алисова С.П. и др. М.: Металлургия, 1986. 440 с. УДК 669.15.017.12(083)
4. Циммерман Р., Гюнтер К. Металлургия и материаловедение. Справ изд. Пер. с нем. М.: Металлургия, 1982. 480 с.
5. H. K. D. H. Bhadeshia. The Structure of Cementite // Department of Materials Science and Metallurgy/ University of Cambridge , Last updated 19/6/2008 — Режим доступа: http://www.msm.cam.ac.uk/, свободный. — Загл. с экрана.

См. также Железоуглеродистые сплавы, Диаграмма состояния системы железо-цементит.

1.doc

Диаграмма состояния железо – углерод. Структура и свойства углеродистых сталей и чугунов

1. Изучить диаграмму состояния железо-углерод.

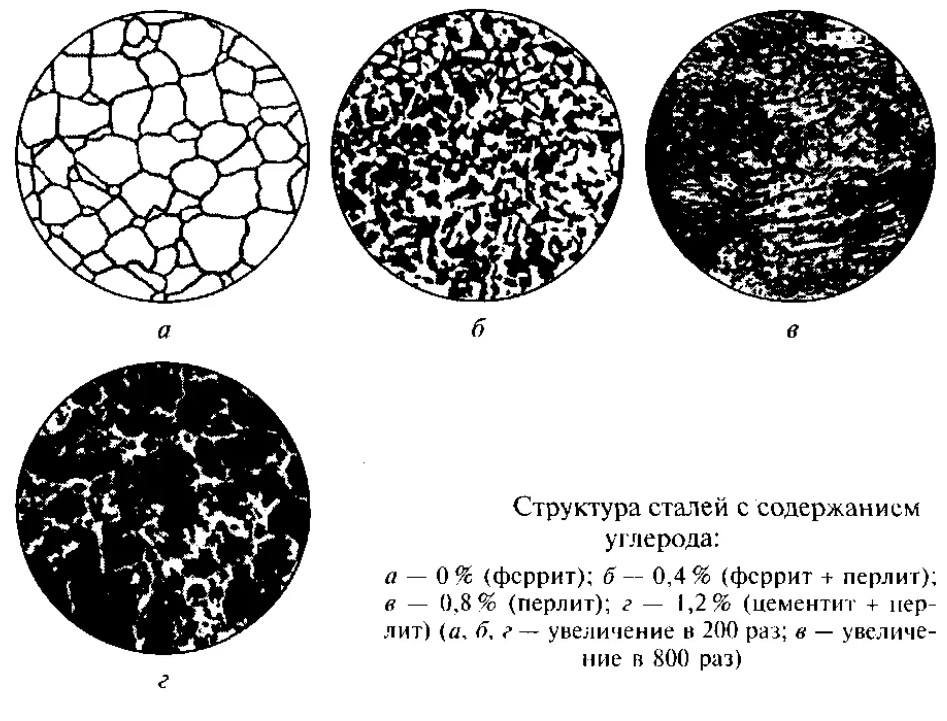

2. Изучить микроструктуры углеродистых сталей в равновесном (отожженном) состоянии. Установить зависимость между структурами и механическими свойствами углеродистых сталей.
3. Изучить микроструктуры белых, серых, высокопрочных и ковких чугунов. Установить зависимость между составом, условиями получения, структурами и механическими свойствами чугунов.

^ 2. СОДЕРЖАНИЕ РАБОТЫ

1. Ознакомиться с построением кривых охлаждения отдельных сплавов системы железо-углерод.
2. Ознакомиться с зависимостью механических свойств углеродистых сталей от содержания углерода.
3. Изучить и зарисовать микроструктуры углеродистых сталей и чугунов. Обозначить названия структурных составляющих.
4. Оформить отчет к лабораторной работе.

^ 3. ТЕОРЕТИЧЕСКАЯ ЧАСТЬ. 3_γ3железо – углерод αоδ %. _bоо. Fe₃CНВ железо-цементитжелезо-графитДиаграмма состояния железо-цементитАВСВDAHJECFESPQДиаграмма железо-цементит (Fe – Fe₃C)HJB,ECFРSК HJBL_B +Ф_н→A_J.еECFL_C→А_E+ЦЕо^ PSK→ Ф_Р +Ц Fe – Fe₃CLАВСDANHGPQJESGN.AHBδ NHJ – δ JECBCDFSECFKGSP – α QPSKLα железо-цементита, GSPа//BСJEGS→ Ф_Р +ЦPQФ + П +Ц_IIIBСJE2 ESES% SK_IIIIIJEBСL_C→А_E+Ц.Л_вид (П+Ц)Л (А+Ц)/_видIIDCES . → Ф_Р +Ц /РQ_видIII

1. 1. Влияние углерода и постоянных примесей на свойства сталей.

Сплав 1 (доэвтектоидная сталь)	Сплав 2 (заэвтектоидная сталь)
Рис.3.3	Рис.3.4.
Сплав 3 (доэвтектический чугун)	Сплав 4 (заэвтектический чугун)
Рис.3.6	Рис.3.7

_bг – ^ По химическому составуПо качеству%Р.^ По степени раскисления и характеру затвердевания^ При классификация по структурематрицFe–Fe₃C

а	б
а – доэвтектический, б – эвтектический белый чугун

% % %_b% . %,

1. Диаграмму состояния Fe – C(в масштабе).
2. Кривые охлаждения сплавов (содержание углерода задает преподаватель) согласно диаграммы Fe – C.
3. График зависимости механических свойств стали от содержания углерода.

1. Общая характеристика диаграммы Fe – C..
2. Назовите области диаграммы (однофазные и двухфазные).
3. Назовите фазы в диаграмме и охарактеризуйте каждую из них.
4. В каких состояниях может находиться углерод в железоуглеродистых сплавах ?
5. Объясните, как определяется состав и количество фаз в диаграмме.
6. Расскажите о классификации сталей.
7. Влияние углерода на механические свойства сталей.
8. Структура, свойства, маркировка и применение конструкционных углеродистых: сталей.

,

1. Высокопрочный чугун (структура, механические свойства, маркировка, получение и применение).
2. Ковкий чугун (структура, механические свойства, маркировка, получение и применение).

^ СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ

1. Лахтин Ю.М., Леонтьева Б.П. Материаловедение. – М.: Машиностроение, 1990. – 493 с.
2. Основы материаловедения. Под ред. И.И.Сидорина. – М.: Машиностроение, 1976.
3. Геллер Ю.А., Рахштадт А.Г. Материаловедение. – М.: Металлургия, 1983.
4. Лахтин Ю.М. Металловедение и термическая обработка металлов. – М.: Металлургия, 1984. 359 с.
5. Руководство к лабораторным работам по материаловедению. Под ред. И,И.Сидорина. – М.: Высшая школа, 1967.

Поиск по сайту:

Чтение диаграммы железо-углерод

Состав сплава с данным исходным содержанием углерода при заданной температуре мы можем увидеть, двигаясь по вертикальной линии, соответствующей содержанию углерода в сплаве.

Рассмотрим, например, область AEC. С ней соседствуют области аустенита AESG и жидкой фазы. Сплавы в ней состоят из жидкой фазы и образующегося твердого аустенита. Как определить концентрацию углерода в разных фазах для данного сплава? Рассмотрим для примера сплав с исходной концентрацией углерода 2,5% при температуре 1250°С.

Проведем из этой точки графика «2,5% C – 1250°С» горизонтальную прямую. Пересечение этой прямой с линией AE, граничащей с областью аустенита, покажет концентрацию углерода в аустените при данной температуре (~1.5%).

Пересечение этой же горизонтальной прямой с линией AС, граничащей с областью жидкой фазы, покажет концентрацию углерода в жидкой фазе при данной температуре (~3.5%).

Именно таким образом мы можем определить концентрацию углерода в фазах любого сплава при заданной температуре:

• в жидкой фазе и аустените в области AEC;
• в жидкой фазе в области CDF (концентрация углерода в цементите, конечно, постоянна – 6,67%);
• в аустените в области SEFK;
• в феррите в области QPKL;
• в феррите и аустените в области GPS.

 Как видим, при концентрации углерода выше 2,14% насыщение охлаждаемого расплава углеродом всегда стремится к 4,3% (по линиям AC и DC) по мере приближения к температуре 1147°С (уровень ECF). Далее происходит превращение жидкости в ледебурит (эвтектику). Естественно, с этим же средним содержанием углерода.

По мере приближения к температуре 727°С (уровень PSK) концентрация углерода в аустените («свободном» и/или входящем в состав ледебурита) стремится к 0,8% (по линиям GS и ES). Далее происходит превращение аустенита в перлит (эвтектоид). Перлит, конечно, имеет среднее содержанием углерода 0,8%.

Чистое железо

Цементит  представляет собой соединение железа и углерода (fe3c) карбонизированного. Цементит содержит 6,67% углерода. Температура плавления цементита около 1600°С. Он имеет сложную кристаллическую решетку. Железо-самый твердый и хрупкий компонент углеродного сплава. Цементит неустойчив, при определенных условиях реакция Fe3C> 3Fe +С вызывает образование и разложение свободного углерода в виде графита.

Чем больше цементита в железоуглеродистом сплаве, тем выше твердость.

Графит является аллотропным вариантом углерода. Графит мягкий, и его прочность очень низкая. Чугун и графитизированная сталь входят в состав в виде включений различной формы.

Перлит (Р) представляет собой механическую смесь феррита и цементита, содержащую 0,8% углерода. Он образуется при перекристаллизации (коллапсе) аустенита при температуре 727°С. этот распад называется эвтектоидным, а перлит-эвтектоидным. Перлит обладает высокой прочностью, твердостью, что повышает механические свойства сплава.

Редебрит представляет собой механическую смесь аустенита и цементита, содержащую 4,3% углерода. Образуется в результате эвтектического превращения при температуре 1147 ° С. При температуре 727°с аустенит превращается в перлит, а после охлаждения красный брикет превращается в смесь перлита и цементита. Редебрит обладает высокой твердостью и превосходной хрупкостью. Все белое входит в состав чугуна.

Первичный, вторичный и третичный цементит

По способу и области образования он подразделяется на три основных вида:

• первичный;
• вторичный;
• третичный.

Образование первичного цементита наблюдается в процессе кристаллизации заэвтектического чугуна. В этот момент образуются кристаллы вытянутой формы. Они образовывают первичный карбид. Первичное образование может проявляться в доэвтектическом чугуне в составе ледебурита в процессе кристаллизации расплава. Проведенные исследования показали, что такая смесь железа и углерода присутствует не только в белом чугуне. Она может проявиться в сером чугуне после завершения операции так называемой графитизации.

Процесс образования вторичного вида наблюдается в основном при охлаждении аустенита. Это явление наблюдается при снижении температуры ниже 1147 °С. При такой температуре происходит снижение концентрации углерода в аустените. Освободившиеся атомы углерода вступают в новые связи, и образуется цементит, который называется вторичным. При дальнейшем снижении температуры до эвтектоидной продолжается его формирование. Даже при комнатной температуре он встречается в составе перлита. В этих условиях его можно обнаружить в заэвтектоидной стали. Он образовывается на границах зернистой структуры.

Процесс охлаждения феррита формирует так называемый третичный цементит. Данный вид достаточно сложно зафиксировать, и проводит дальнейшее наблюдение за его образованием. Эта проблема связана с появлением третичного цементита в небольших количествах. Исследования образования данной фракции показали, что он приобретает несколько форм: пластинки, прожилки или в форме иголок. Все эти элементы формируются в зёрнах феррита. Третичное образование достаточно сложно получить, потому что при повышении процентного содержания углерода третичный цементит соединяется с перлитом. При повышении скорости охлаждения содержание углерода сохраняется в растворе металла и образование третичной фракции прекращается. Явным признаком образования является результат постепенного старения феррита. В этом случае в содержании феррита изменяется концентрация углерода.

Из приведенного выше описания можно сделать следующие выводы:

• первичная фракция образовывается в результате кристаллизации расплава;
• вторичный – в результате последовательного охлаждения аустенита;
• третичный – после охлаждения феррита.

В различных марках стали и чугуна цементит первичный обладает высокой вариативностью формы. Это могут быть пластины правильной формы полоски или образования в форме иголок. При проведении операции отжига он может принимать форму округлых образований. Как результат трансформируется в зернистый перлит.

ЦЕМЕНТИТ

ЦЕМЕНТИТ

– химическое соединение (карбид железа) в железоуглеродистых сплавах, и соответствующее максимальному содержанию углерода. Химическая формула цементита Fe3C, концентрация углерода – 6,67% (по массе) (по массе). Также по теме: УГЛЕРОД

Как следует из диаграммы состояния железо – углерод, как фазовая составляющая цементит есть в железоуглеродистых сплавах уже при очень малых содержаниях углерода (сотые доли процента) и его количество возрастает по мере увеличения содержания углерода. При этом цементит входит в структурную составляющую перлит (смесь феррита и цементита), существующую в стали, наряду с ферритом. По мере увеличения содержания углерода доля перлита в структуре возрастает и, соответственно, возрастает количество цементита. При содержании углерода 0,8% (эвтектоидная сталь) структура целиком состоит из перлита. При дальнейшем увеличении содержания углерода в стали, кроме перлита появляется избыточный цементит. Вплоть до содержания углерода 1,7% железоуглеродистые сплавы называются сталями, при более высоких концентрациях до максимальной 6,67% – чугунами.

В процессе термической обработки в сталях цементит образуется при охлаждении и распаде твердого раствора (аустенита), в чугунах – непосредственно при охлаждении из жидкого состояния. Соответствующая структурная составляющая из цементита и аустенита, называется ледебурит с общим содержанием углерода в 4,3%. При дальнейшем увеличении доли углерода при охлаждении из жидкости при охлаждении выделяются цементит (первичный) и ледебурит. В чугунах, содержащих аустенит, при охлаждении происходит перлитное превращение, также приводящее к выделению цементита.

Также по теме:

ХИМИЯ

Цементит имеет высокую твердость и хрупкость, поэтому железоуглеродистые сплавы, содержащие много цементита, не поддаются пластической деформации.

Из-за различных механизмов образования цементита его микроструктура может очень сильно отличаться для сплавов с различным содержанием углерода после различных термических обработок и размеры кристаллов могут меняться от сотых долей до нескольких мм.

Кристаллическая структура цементита, определенная рентгеноструктурным анализом, – ромбическая. Ее элементарная ячейка, т.е. минимальная конфигурация атомов, параллельным переносом которой можно заполнить пространство, представляет собой прямоугольный параллелепипед с различными размерами по всем трем осям и определенным расположением атомов железа и углерода в ячейке.

В легированных сталях могут возникать соединения с химической формулой, аналогичной формуле цементита, но с частью атомов железа, замещенных атомами легирующего элемента. Такие соединения носят название специальных карбидов.

Лев Миркин

Применение перлита

Белый цвет перлита затрудняет диагностику почвенных вредителей (корнеядных насекомых, мучнистых червецов, личинок грибов). РН перлита нейтральный. Когда растение выращивают в чистом перлите и орошают жесткой водой, рН субстрата может смещаться в щелочную сторону, что тормозит рост растения и препятствует использованию питательных веществ.

Поскольку он имеет положительный заряд, он не может удерживать положительный ион удобрения и не участвует в процессе ионного обмена.

Вермикулит, кирпичная крошка, мелкий керамзит, полистирольная крошка, песок (последние 2 компонента придают субстрату пористость и рыхлость, но не удерживают воду).

Норма железа в крови

Норма железа в крови зависит от пола и возраста человека. Из-за конституционной особенности организма, скорости обмена веществ, меньшей мышечной массы, у женщин потребность в железе ниже, чем у мужчин.

Показатель колеблется:

• у девушек от шестнадцати до восемнадцати лет норма микроэлемента составляет 5,8-18 мкмоль/л;
• в репродуктивный период увеличивается до 11,5-30,4;
• в период после 45 до 65 лет 12-31;
• после 65 лет показатели незначительно понижаются.

Показатели железа у беременных, в зависимости от срока, должны колебаться приделах 8,9-30,3 мкмоль/л.

У мужчин:

• в подростковый период норма составляет 5-25 мкмоль/л;
• с 19 до 45 лет увеличивается до 11,5-30,5;
• 45-65 лет 12-32 мкмоль/л.

У мужчин старше шестидесяти пяти лет норма уменьшается до 12-29,7 мкмоль/л.

У новорожденных первого месяца жизни норма железа 5-20 мкмоль/л, у малышей до года 5-21, до пяти лет 5-18, до 11 ‒ 5,5-11,5.

Даже зная норму железа в крови, самостоятельно разобраться в анализах невозможно, поскольку еще учитываются лабораторные данные в системе.
