Крепление профнастила на крыше саморезами к обрешетке: схема, уклон, технология

Правила резки профнастила

В процессе укладки крыши из профнастила перед многими хозяевами домов встает, казалось бы, простой вопрос – с помощью какого инструмента порезать этот материал на части нужных им размеров? Чаще всего люди используют для этой цели угловую шлифовальную машину, более известную как «болгарка» — инструмент, который есть в практически каждом доме. Но если вы изучите инструкции к профильному стальному настилу, то можете там обнаружить пункт, который не рекомендует или даже запрещает использовать болгарку для резки материала. В противном случае гарантия на профнастил считается недействительной. Почему же это так?

Болгарка

Все дело в том, что угловая шлифовальная машина в процессе сильно разогревается. В результате металл в месте реза может оплавиться, а вместе с ним – наружное защитное покрытие. Ширина поврежденной зоны может достигать 3, 5 и даже более миллиметров. И этой, на первый взгляд, незначительной величины хватает для начала процесса коррозии на кромке листа и постепенной порчи профнастила. К тому же, разлетающиеся искры способны наносить мелкие повреждения защитному покрытию и вдалеке от кромки реза – через несколько лет на их месте могут появиться пятна рыжего цвета.

Пример того, почему для резки профилированного стального листа нежелательно использовать болгарку

Потому использовать болгарку для резки профлиста нежелательно (если речь не идет об укладке временной кровли, на пару лет, не более). Но если же других инструментов у вас нет – старайтесь использовать тонкие отрезные круги – в таком случае повреждения можно свести к минимуму и снизить вероятность порчи материала.

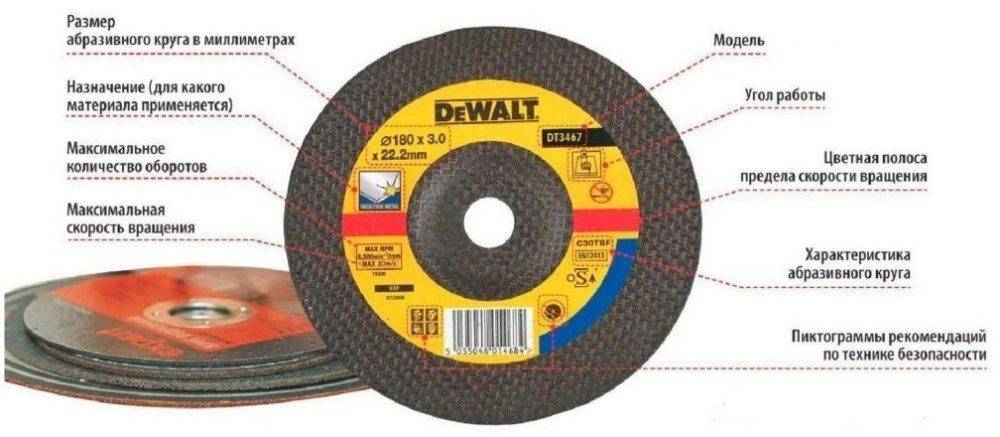

Отрезные диски для болгарки — пояснение по маркировке

Есть другой доступный инструмент, пригодный для данной задачи – ручные ножницы или пила по металлу. Они дешевые, их можно достать практически везде и при резке они не оказывают на профнастил такого воздействия, как болгарка. Но при этом у них есть свои недостатки. Во-первых, резка стального профилированного листа при помощи ручного инструмента – занятие долгое и утомительное. Во-вторых, при обращении с пилой или ручными ножницами по металлу вам понадобится определенный навык и аккуратность, чтобы сделать ровную линию реза без заусенцев и тому подобных дефектов.

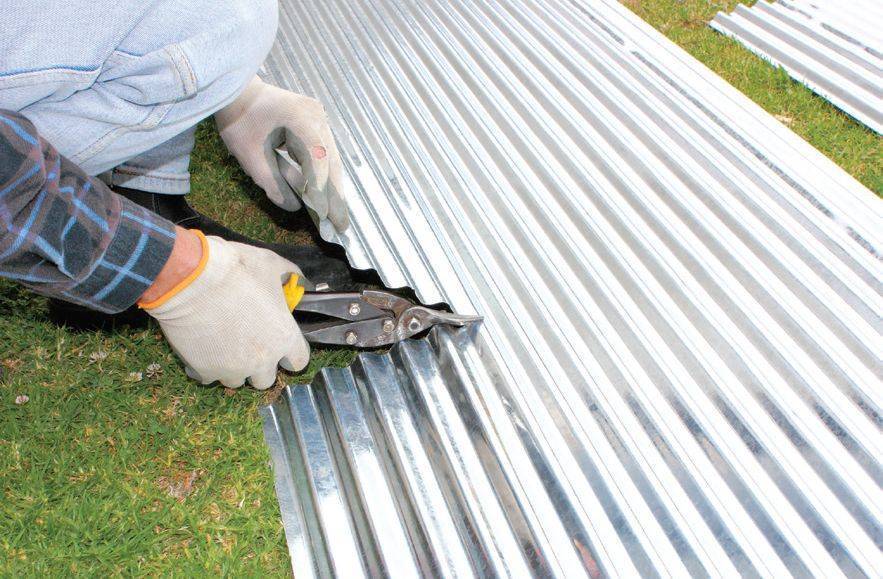

Резка ножницами по металлу

Неплохим вариантом инструмента для резки профлиста на кровлю станет дисковая пила на небольших оборотах и со специальным лезвием, предназначенным для выполнения данной задачи. Есть и другая альтернатива – электролобзик с лезвием по металлу. Но с ним вы сможете нормально резать только профнастил с малой высотой гофры – в противном случае лист будет ломаться и получать множество механических повреждений.

Дисковая пила по металлу

Отличным вариантом с точки зрения качества реза и скорости выполнения работы является применение специальных гильотин (довольно дорогих) и электрических ножниц по металлу. Но при этом они являются специализированным инструментом, который вы вряд ли будете часто применять.

Высечные ножницы TRUMPF N 160 E профильные

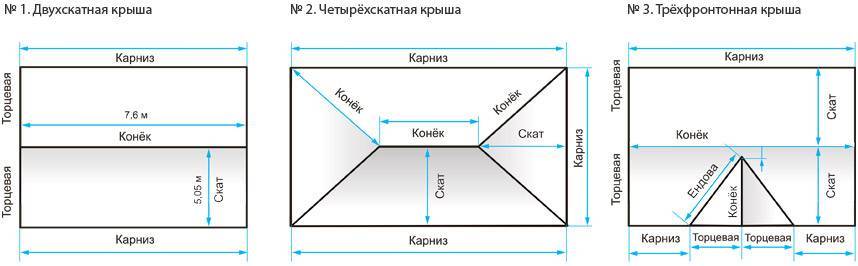

Измерения конструкций разных типов

Определение площади односкатной крыши

Определение площади двухскатной крыши

Определение площади вальмовой крыши

Пирог крыши из профнастила

Почему может течь крыша, даже если крепление кровельного профлиста — правильное?

Выше я рассказал, как закрепить профнастил на крыше. Однако коррозия и протечки кровли могут возникнуть не только в связи с тем, что крепление профлиста на крыше неправильное, но и из-за неграмотной резки профилированного листа. При необходимости резки профнастила лучше всего использовать ручные или электрические ножницы, а для косых вырезов — электролобзик.

Применение высокооборотного электроинструмента с отрезными кругами не рекомендуется. Разлетающиеся при резке кругом раскаленные частицы металла могут повредить полимерное покрытие профнастила, что впоследствии приведет к преждевременной коррозии металла и снижению срока эксплуатации кровли. По окончании работ, места резки необходимо обработать для предотвращения кромочной коррозии.

Кроме того, будьте предельно внимательны во время работы, поскольку крепление кровли из профнастила по технологии подразумевает ваше нахождение не только на самой крыше, но и непосредственно на металлических листах. А, значит, вы легко можете случайно повредить защитное покрытие, что приведет к ускоренной коррозии кровельного покрытия. Для того чтобы избежать этого, используйте обувь на мягкой подошве, без шипов и металлических дизайнерских элементов. Также старайтесь не класть инструменты непосредственно на профнастил — используйте для этого специальные ящики или подкладки из вспененных материалов.

Если же вы все-таки повредили покрытие во время крепления профнастила на крыше, то поврежденные участки необходимо обработать специальными составами. Сначала следует использовать специальные антикоррозийные составы, затем – краску, а лучше — герметизирующие смеси повышенной стойкости.

Также дополнительная обработка требуется в том случае, если отверстия для шурупов были просверлены. Как уже указывалось выше, подобная необходимость возникает, если производится крепление профлиста к металлическим прогонам или обрешетке, чья толщина больше 2 мм. Я очень рекомендую по возможности избегать подобного, однако иногда этого не обойтись. В таком случае нужно в обязательном порядке залить головки шурупов герметизирующим составом.

Через 2-3 месяца после того, как вы закрепили профнастил на крыше, рекомендуется проводить повторную протяжку саморезов. Это позволит избавиться от возможного ослабления плотности крепления, которое могло возникнуть при сдвиге листов профнастила относительно друг друга. Такой сдвиг может быть вызван как выравниванием и подгонкой листов при монтаже, так и их деформацией при резких колебаниях температуры наружного воздуха.

Читайте по теме:

Плоская кровля из профлиста

Какая правильная конструкция кровельного пирога для плоской крыши из профлиста? Как сделать “зеленую” кровлю? Зачем нужны плоские кровли? Ответы на эти вопросы Вы найдете в данной статье.

Обрешетка для профлиста

Читайте статью и узнайте, как правильно сделать обрешетку под профлист, как ее монтировать, как рассчитать шаг и как крепить к ней профилированные листы покрытия.

Двускатная крыша из профнастила

Классическая двускатная крыша из профнастила — оптимальный выбор для большинства жилых домов. Прочитав статью, Вы узнаете: какие существуют виды двухскатной кровли из профлиста, как сделать кровельный пирог, каким образом смонтировать конек и даже как организовать свесы и примыкания.

Параметры материала

Профилированный лист часто используется для формирования кровельного покрытия, так как из него получается покрытие, на которое не приходится тратить много средств, а при этом оно отличается высокой надежностью и качеством. Служит достаточно долго, поэтому эффективно используется в частном домостроении.

Важно! Крепить профлист на крыше настолько просто, что не требуется для этого процесса пользоваться какими-либо специализированными инструментами. Кровля получается достаточно привлекательной, но для получения действительно качественного и долговечного покрытия требуется точно следовать правильной технологии работы, а также учитывать многочисленные правила, позволяющие закрепить профилированный лист надежно и грамотно. Кровля получается достаточно привлекательной, но для получения действительно качественного и долговечного покрытия требуется точно следовать правильной технологии работы, а также учитывать многочисленные правила, позволяющие закрепить профилированный лист надежно и грамотно

Кровля получается достаточно привлекательной, но для получения действительно качественного и долговечного покрытия требуется точно следовать правильной технологии работы, а также учитывать многочисленные правила, позволяющие закрепить профилированный лист надежно и грамотно.

Профлист представлен специальными рельефным металлическим листом, который производится с использованием способа холодного проката. Для его создания применяется оцинкованная сталь высокого качества. На нее наносится специальное покрытие из полимеров или полиэстера, способствующее формированию стойкости материала перед процессом коррозии. Выпускается материал в виде листов, которые могут обладать стандартными или уникальными индивидуальными размерами. Профиль по форме напоминает обычный шифер.

Важно! Профлист считается универсальным материалом, так как может применяться в разных сферах строительства. Представлен материал в нескольких видах:. Представлен материал в нескольких видах:

Представлен материал в нескольких видах:

Стеновой. Листы такого вида используются для отделки фасада или создания небольших сооружений, например, гаражей или иных построек. Они идеальны для формирования заборов или иных аналогичных ограждений, не обладающих какими-либо значительными габаритами. Могут эффективно использоваться для строительства опалубки. Стеновой профнастил обладает разными параметрами, причем его толщина считается наиболее маленькой по сравнению с другими видами.
Несущий. Этот материал используется для создания качественного кровельного покрытия. Отличается прекрасной несущей способностью, а также оснащается надежными ребрами жесткости, повышающими прочность и стойкость материала перед разными видами воздействий.
Универсальный. Листы этого вида обладают небольшой ценой и оптимальными параметрами. Могут использоваться для создания кровли, но только если крыша имеет незначительный уклон.

Важно! Перед непосредственными работами требуется грамотно выбрать профнастил, а также подготовить основу, представленную обычно качественной деревянной обрешеткой, к которой крепятся листы

Монтаж кровли из профнастила, соблюдение техники безопасности

Монтаж кровли из профнастила на фото

Во время перемещения по листам (при монтаже) необходимо надевать мягкую обувь, наступать только в прогиб волны профнастила в тех местах, где расположена обрешетка. Укладывая профнастил кровельный – крепление выполняют кровельными саморезами, ввинчивая их в спад волны.

Для предотвращения возникновения коррозии такие места, как сколы, срезы, повреждения защитного покрытия необходимо обработать специальной эмалью для полимерных покрытий от компании AkzoNobel.

Кромки листов могут оказаться острыми, поэтому, выполняя работу, всегда пользуйтесь перчатками.

Крепление профнастила на кровле

Образовавшаяся стружка, при вкручивании саморезов, аккуратно удаляется щеточкой, так как они подвержены ржавлению и могут испортить покрытие крыши.

При выполнении любых работ помните о необходимости соблюдения правил ТБ и охраны труда.

Изделия с защитной пленкой запрещается эксплуатировать после монтажа. Пленка должна сниматься в процессе монтажа, чтобы избежать ее «спекания» с полимерным покрытием.

Монтаж кровли из профнастила

Если образовались загрязненные участки покрытия, то попробуйте очистить их мягкой щеткой и промыть слабым мыльным раствором.

Техника безопасности при выполнении работ

Строго запрещено применять углошлифовальные машины с абразивными кругами (другими словами — «болгарки») потому, что прожигается не только полимерное покрытие профнастила, но и сам цинк, после чего инициируется процесс коррозии металла.

Сбор плоской крыши

Зачастую кровля промышленных зданий покрыта листами профнастила повышенной прочности, которые имеют немалый вес. Для обрешетки в таких случаях применяют профилированные металлические трубы.

Укладку направляющих производят строго по горизонтальному уровню на опоры.
Элементы соединяют с помощью дуговой сварки.
Места стыков следует обработать специальной антикоррозийной эмалью или грунтовкой, чтобы предотвратить окисление металла на данных участках.
Шаг обрешетки под профнастил в данном случае не должен превышать 1000 мм, поскольку необходима надежная основа.
Крепление полотен производят посредством саморезов.

Схема крепления

Определение количества крепежа на один лист профнастила имеет важное значение при его установке. Избыточное количество саморезов для крепления листов увеличивает риск появления деформации на материале и нарушения герметичности всей системы

Если крепежных элементов будет слишком мало, покрытие будет непрочным.

Если правильно крепить профнастил на крышу саморезами, можно не переживать за долговечность кровли.

Мастера советуют при креплении металлопрофиля воспользоваться следующими правилами:

крепеж для металлопрофиля прикручивается только к нижнему гребню волны, прилегающему к балкам обрешетки;
допускается только перпендикулярное вкручивание саморезов к рейкам обрешетки (любое изменение угла вкручивания может привести к образованию щелей, через которые будут проникать осадки);
расстояние между саморезами не должно превышать 50 см;
крепеж по периметру покрывного материала ставится через один гребень: центральная часть покрытия закрепляется крепежными шурупами в шахматном порядке, торцевые листы прикручиваются ко всем рейкам, увеличивая прочность настила;
среднее потребление саморезов ㅡ 6–8 штук на 1 профлист (расчет количества крепежа можно произвести, полагаясь на эти данные);
на стыках двух изделий следует вкручивать саморезы в верхнюю волну настила.

Расположение крепления

Существует несколько видов листовых материалов, подходящих для настила крыши. Они отличаются только размером и формой сторон.

Материалы марок С-10 и С-20 оснащены капиллярным углублением на лицевой стороне. Изделия С-21 и Н-60 характеризуются укорочением последней гофры на лицевой стороне на несколько миллиметров.

Укладывать профлист можно с любого края, обязательно располагать первый лист внутренней стороной к торцу. Точность расположения листа играет важную роль в обеспечении эстетичности всей крыши и сохранении ее геометрии.

Расчет материалов

Длина может различаться, а вот ширина – величина постоянная (чаще всего 0,5 м, 1 м или 2 м). Шириной считают размер листа поперек. Обозначают ее двумя цифрами – полный размер и полезная (рабочая) ширина. Рабочая величина означает, какой просвет накрывает профиль, учитывая перехлест с соседним листом. Боковой нахлест равен ½ волны листа. Когда наклон крыши менее 8 градусов, рекомендуют выбирать полный шаг волны. Если длина листа более 5-6 м рекомендуют укладывать настил с горизонтальным нахлестом. Так уменьшается риск повреждения материала. Простой расчет у односкатных, двухскатных и ломаных крыш.

Расчет:

Замеряют ширину ската (W) по карнизу и длину ската (L) – расстояние от карниза до конька. Для многоуровневых крыш измеряют величину по каждому скату.
Для расчета горизонтальных рядов ширину делят на рабочую ширину и округляют полученную цифру в большую сторону. Например, если ширина ската 8 м, а рабочая ширина 1 м, то получают 8 рядов.
Для расчета количества листов (с учетом карниза) добавляют размер нахлеста, полученный результат делят на равные части. Сумма двух размеров – количество листов расчетной длины. Число рядов умножают на количество листов в одном ряду для каждого ската. Полученные цифры суммируют.

Например, при ширине ската 8 м и длине 6 м, если тип профиля С21, ширина листа 1 м, длина листа 3,5 м, нахлест 0,1 м, понадобится 16 листов.

Для сложных конструкций расчеты проводят с помощью компьютерной программы.

Проведение кровельных работ с профнастилом

В зависимости от формы кровли будет определено стартовое место работы. На прямоугольных скатах производят укладку из любых торцов по карнизной линии. Если крыша будет иметь трапециевидную или треугольную форму, рекомендуется заранее рассмотреть тип монтажа. Первые листы лучше укладывать по центру карнизной линии.

Для крепления кровельного профнастила к доскам обрешетки используют саморезы кровельные – 4,8×29 либо 4,8×35 мм. Если монтаж производится на металлическую обрешетку, используйте крепежные единицы 5,5×25 или 5,5×19 мм.

Подготовительный этап

Крепление профнастила осуществляют к деревянной или металлической обрешетке. Далее крышу утепляют и производят гидроизоляцию. Такая методика исключит образование протечек и оседание конденсата.

https://www.youtube.com/watch?v=NRTWAPDBong

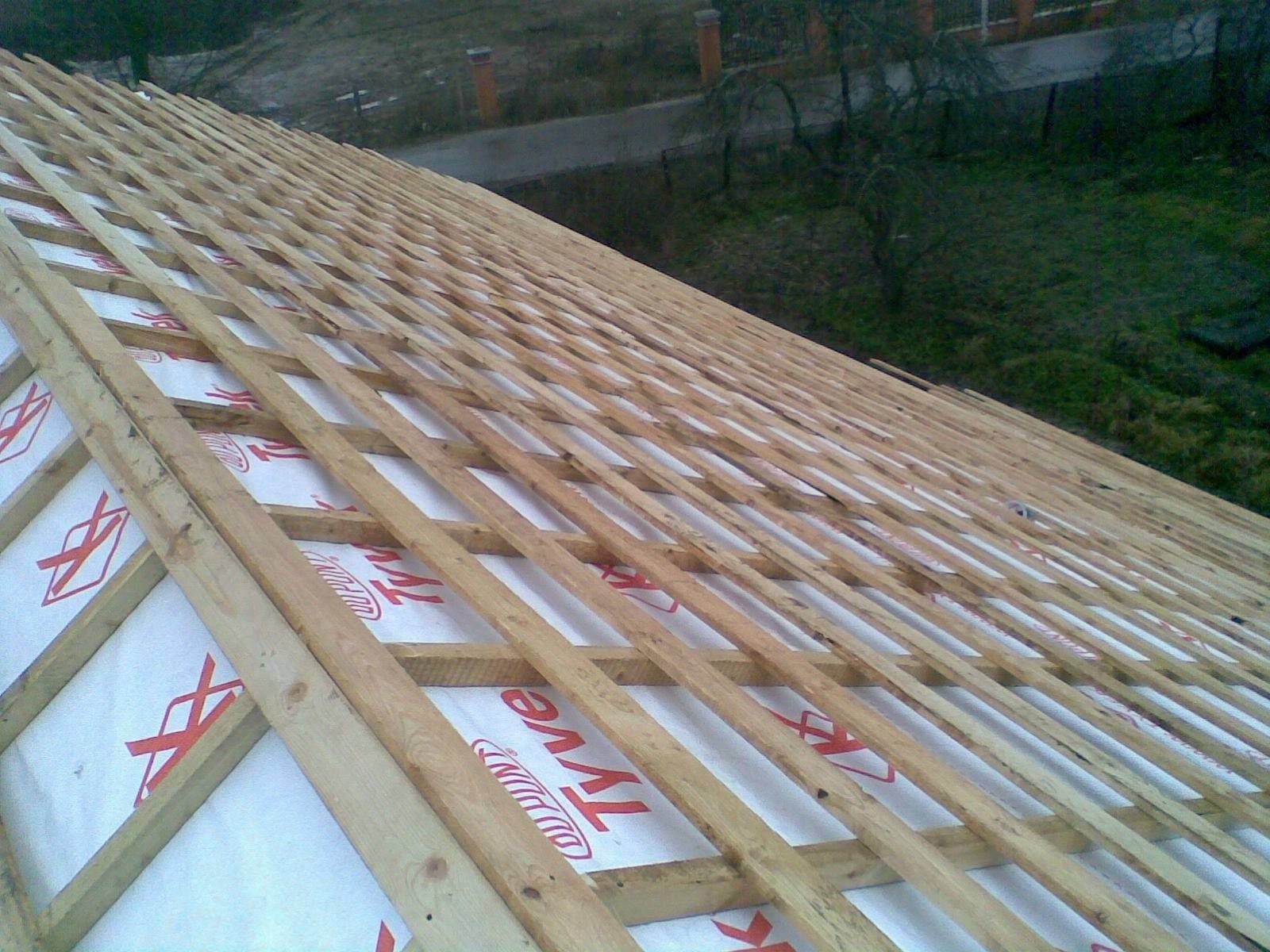

Монтаж гидроизоляционного барьера и обрешетки под профнастил

Производят монтаж стропильной системы под профнастил и подрезку выступающих наружу стропильных ног. Первая доска, которая крепится вдоль линии карниза, называется основной. Она должна быть изготовлена из брусков большей толщины.
С торцевой части стропил набивают лобовые доски, рекомендованная ширина которых составляет 120 мм. Первая и последняя доски обрешетки фиксируются непосредственно на краю стропил.
Стропильные ноги обрезают при помощи циркулярной пилы.
Лобовые доски и бруски под капельники подгоняют и фиксируют саморезами. Окончательный крепеж производят универсальными белыми саморезами с антикоррозийным покрытием длиной 7,5 см. На данном этапе также следует сформировать фронтонный свес крыши.
Делают примерку и дальнейший монтаж профиля капельника. Для крепежа подойдут ершёные гвозди 2,5 см длиной.
Профиль устанавливают по краю доски, при стыковке металлических элементов производят укладку внахлест – 10-15 см.
Вдоль конька раскатывают полотно гидроизоляции. Параллельно производят установку направляющих досок конструкции обрешетки.

Расчет шага обрешетки

Процесс крепления профнастила к деревянной обрешетке производится с расчетом шага, который может быть различным. Влияние оказывает угол наклона крыши, высота волны. Основные нормативы и правила:

если угол ≤ 15 градусов, то рекомендуется выполнить сплошной тип обрешетки;
угол ≥15 – обрешетка равна 35-50 см, шаг делают, начиная с первой доски обрешетки;
при угле до 20 градусов предусмотрен небольшой нахлест – 10-15 см, шаг обрешетки будет равен 30-40 см;
небольшие уклоны – менее 12 градусов, кровли такого типа могут иметь разнообразные конструкции кровли. Герметизация силиконом всех стыков в данном варианте обязательна.

При монтажных работах доски каркаса должны располагаться строго горизонтально, и первая доска обрешетки, которая устанавливается вдоль карниза, должна быть толще остальных.

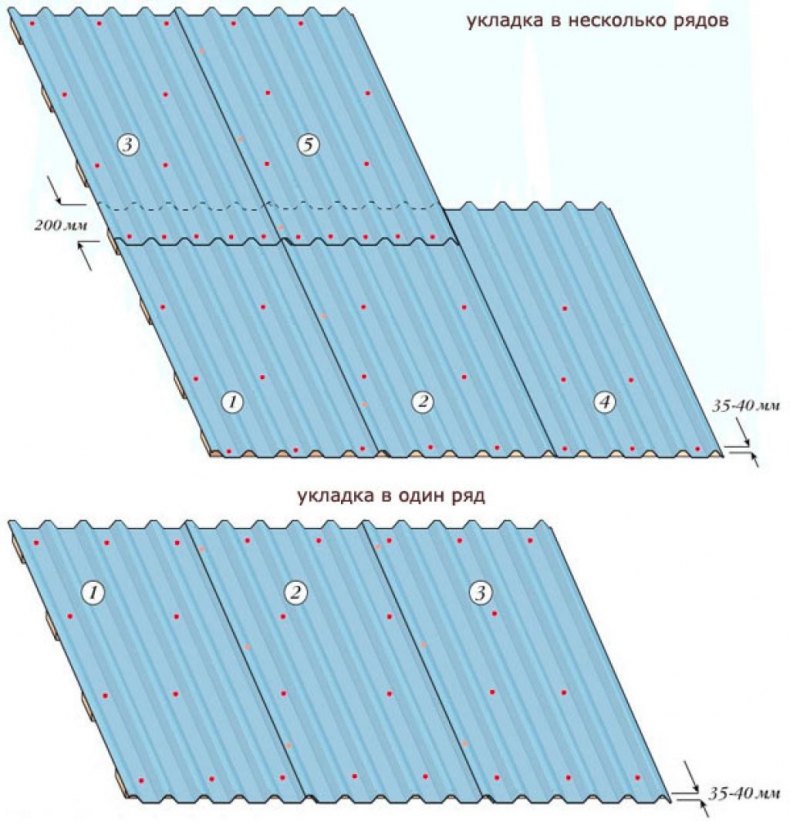

Укладка и закрепление профлистов

Поэтапная укладка кровельного материала без затруднений производится на двускатной кровле. Если крыша имеет сложную конструкцию с множественными наклонными плоскостями, листы рекомендуется обрезать при помощи строительных ножниц. Использовать болгарку нельзя, потому что этот инструмент портит защитное покрытие и создает неровные края.

Ход работ:

Первый лист и весь нижний ряд укладывается на нижнюю часть торца, выступ за край карниза составляет 5-10 см. Шаг крепления на кровле равен 30-40 см.
Кровельные элементы верхнего ряда укладываются внахлест на нижние. Когда угол наклона ската кровли меньше 15 градусов, стыки следует обработать герметиком. Профнастил укладывают снизу вверх с постепенным продвижением от основного фронтона к следующему.
Торцы на крышах сложных конструктивных форм обрезают и производят крепление профлиста саморезами к обрешетке.

Нюансы расчета обрешетки под профнастил

Практически все кровельные покрытия крепятся к обрешетке, и профилированный лист не стал здесь исключением. Все строительные работы должны проводиться согласно нормативным документам. О том, как должна создаваться обрешетка для профлиста вы можете узнать из СНиПа.

Если кровельная плоскость имеет минимальный уклон, то укладка профнастила должна осуществляться на сплошную обрешетку или с шагом элементов не более 40 сантиметров. Здесь все будет зависеть от используемой марки и ее характеристик.
На среднеуклонных крышах можно создавать обрешетки с шагом 30-65 сантиметров.

Что касается крутоуклонных типов, то здесь разрешается использование разряженной обрешетки с шагом элементов до 100 сантиметров.

ВАЖНО: Повышенная жесткость профнастила говорит о том, что его можно укладывать на обрешетку с шагом в 30-40 сантиметров при уклоне крыши более 8 градусов. На сегодняшний день популярными марками профилированного листа считаются С10, С20, НС35, Н60 и Н75

На сегодняшний день популярными марками профилированного листа считаются С10, С20, НС35, Н60 и Н75.

При уклоне крыши до 15 градусов, С10 и С20 укладывают на сплошную обрешетку, а если более 15ти, то ее элементы будут находиться друг от друга на 30 и 50 сантиметрах соответственно.
НС35 уже имеет довольно большую жесткость и при создании низкоуклонных кровельных систем шаг элементов обрешетки может составлять до 50 сантиметров, а на крутоуклонных до 100 сантиметров.
Что касается несущих марок, то здесь важно соблюдать минимально допустимый уклон кровли, а шаг можно брать более метра.

Строительство всегда должно начинаться с расчетов. Решив всего несколько простых уравнений вы уже будете знать, какую максимальную нагрузку сможет выдержать кровельная плоскость, и какое покрытие можно здесь использовать. Благодаря заботе производителей о покупателях, вы всегда будете знать какой шаг обрешетки использовать под профнастил, ведь он будет написан в инструкции по использованию. Впрочем, эти значения могут немного разниться, так как никогда не угадаешь для какой местности писались данные рекомендации.

Для частного строительства, наилучшим решением будет использование стального листа маркой НС35 с толщиной полотна 0,6 – 0,7 миллиметров. Несмотря на его тонкость, он обладает достаточной жесткостью, чтобы монтироваться в пролеты до 1,5 метра. Максимально возможная нагрузка при этом будет составлять 600 килограмм на квадратный метр. Такие высокие показатели говорят о том, что по такой конструкции можно без проблем перемещаться даже нескольким рабочим.

Шаг обрешетки для профнастила маркой 21 и менее, должен иметь минимальные значения, либо вовсе обладать сплошным телом. Как вы понимаете, этот продукт не может выдержать большие нагрузки на весу, поэтому придется создавать прочную основу, дабы избежать деформации.

Маркировка	Угол наклона кровли	Максимальный шаг обрешетки	Особенности изделия
С-8	от 15 градусов	Сплошная	Толщина 0,55 мм; стеновой профнастил из оцинкованной стали; применяется для облицовки стен, потолочных подвесных конструкций, для крыш мансард и павильонов, для ограждающих конструкций и стеновых перегородок.
С-10	до 15 градусов	Сплошная
более 15 градусов	30 см
С-20	до 15 градусов	Сплошная	Толщина 0,5-0,7 мм; стеновой профнастил, который также может использоваться в качестве кровельного покрытия; изделия имеют небольшую высоту волны, но при этом отличаются достаточной прочностью и жесткостью.
более 15 градусов	50 см
С-21	до 15 градусов	30 см
более 15 градусов	65 см
С-44	до 15 градусов	50 см
более 15 градусов	100 см
Н-60	от 8 градусов	3 м	Толщина 0,7-0,9 мм; несущий профнастил с высокими прочностными характеристиками; профиль позволяет создавать влагостойкие кровли без дополнительной системы герметизации; гофра снабжена ребрами жесткости; используется для кровель жилых и промышленных объектов, односкатных крыш, обладает отменной устойчивостью к снеговым и ветровым нагрузкам, также применяется для возведения каркасных конструкций, для перекрытий, ограждений или для несъемной опалубки.
Н-75	от 8 градусов	4 м
НС-35	до 15 градусов	50 см	Толщина 0,55 мм; универсальный профнастил из оцинкованной стали, с полимерным декоративным покрытием, широко применяется для обустройства кровельных систем, для монтажа арочных конструкций, отделки фасадов, при возведении временных каркасных построек, обустройстве ограждений, для несъемной опалубки и так далее.
