Красная черта на шкале манометра: назначение, требование, правила нанесения

Законодательная база Российской Федерации

Бесплатная горячая линия юридической помощи

Действия

Главная
«ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)

Наименование документ	«ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)
Вид документа	постановление, перечень, правила
Принявший орган	госгортехнадзор рф
Номер документа	20
Дата принятия	01.01.1970
Дата редакции	02.09.1997
Дата регистрации в Минюсте	01.01.1970
Статус	отменен/утратил силу
Публикация	В данном виде документ опубликован не был (в ред. от 18.04.95 — Промышленная безопасность при эксплуатации паровых и водогрейных котлов, сосудов, работающих под давлением, трубопроводов пара и горячей воды (сборник документов), Серия 10, Выпуск 2, М., ГП НТЦ по безопасности в промышленности Госгортехнадзора РФ, 2000)
Навигатор	Примечания

5.3.1. Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой.

5.3.2. Манометры должны иметь класс точности не ниже: 2,5 — при рабочем давлении сосуда до 2,5 МПа (25 кгс/кв. см), 1,5 — при рабочем давлении сосуда выше 2,5 МПа (25 кгс/кв. см).

5.3.3. Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.

5.3.4. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.

5.3.5. Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу.

5.3.6. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100 мм, на высоте от 2 до 3 м — не менее 160 мм.

Установка манометров на высоте более 3 м от уровня площадки не разрешается.

5.3.7. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного.

В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу.

5.3.8. На сосудах, работающих под давлением выше 2,5 МПа (25 кгс/кв. см) или при температуре среды выше 250 град. C, а также со взрывоопасной средой или вредными веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007 вместо трехходового крана допускается установка отдельного штуцера с запорным органом для подсоединения второго манометра.

На стационарных сосудах при наличии возможности проверки манометра в установленные настоящими Правилами сроки путем снятия его с сосуда установка трехходового крана или заменяющего его устройства необязательна.

На передвижных сосудах необходимость установки трехходового крана определяется разработчиком проекта сосуда.

5.3.9. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания.

5.3.10. Манометр не допускается к применению в случаях, когда:

отсутствует пломба или клеймо с отметкой о проведении поверки;

стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора;

разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний.

5.3.11. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.

Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться Инструкцией по режиму работы и безопасному обслуживанию сосудов, утвержденной руководством организации — владельца сосуда.

источник

Установка и эксплуатация манометра на кислородный баллон.

Несоблюдение определенных условий при применении газовых манометров может вызвать взрыв с тяжелыми последствиями или разрушить прибор.

Манометр для кислородного баллона при монтаже должен надежно закрепляться на баллоне. Монтаж прибора осуществляется только воздействием на штуцер с использованием специальных ключей. Категорически нельзя при установке манометра прикладывать механические усилия к корпусу

Очень важно при установке манометра тщательно его обезжирить, чтобы не допустить соприкосновения масла с кислородом

Манометры на кислородных баллонах могут использоваться, только если температура окружающего воздуха не превышает 70 °С.

Для каких манометров устанавливают классы по точности

Все манометры, позиционирующиеся как изделия, отвечающие нормам ГОСТОв и иных актов по качеству, имеют кл. точн. Вкратце перечислим виды аппаратов.

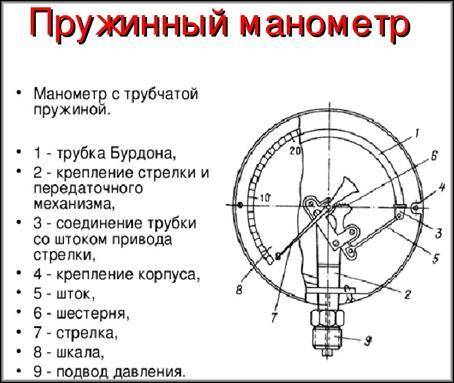

Самый простой механический измеритель давления:

Наиболее распространенная группа ДМ — механические, они же деформационные, аналоговые.

Механические изделия могут быть трубчатыми (с трубчатой дужкой-пружиной, обычно одновитковой).

Данная дужка — это так называемая трубка Бурдона, не совсем пружина в традиционном понимании, а пружинистая (упругая) дуга. Скоба через сочленение рычажков, на конце которого есть зубчатая часть, передает влияния измеряемого явления на шестерню стрелки, двигает ее по шкале. Механизм может дополняться обычной плоской пружинкой.

Деформационные измерители также иногда называют «манометрами прямого действия».

К аналоговым ДМ относят мембранные аппараты, где основным чувствительным элементом является мембрана, реагирующая на давление. Есть еще сильфонные приборы, их можно назвать усовершенствованной модификацией последних: чувствительная часть — гофрированная (гармошкой) коробочка (камера), то есть сильфон.

К механике относят жидкостные и грузопоршневые манометры. У первых чувствительный элемент — жидкость в колбе, у вторых есть специальная система противовесов, поршневых сочленений.

Грузопоршневые изделия обычно применяются как образцовые, эталонные приборы:

Отдельная группа манометров — электроконтактные (ЭКМ), они могут быть механическими или цифровыми (последние обычно всегда такие).

ЭКМ механического типа фактически это те же пружинные изделия, но у них есть электровыводы для передачи данных на связанное с ними контрольное и прочее оборудование.

Третья большая отдельная группа типов манометров — цифровые или электронные. Чувствительные элементы тут специальные датчики или та же дугообразная дужка (скоба), пружина, мембрана, но показания интерпретирует микросхема, она же выводит их на ЖК дисплей цифрами, как у калькуляторов.

ДМ также подразделяются на стрелочные и с выводом результатов на ЖК табло.

По измерителям давления также есть такие варианты разновидностей:

образцовые (эталонные для поверок, проверок других таких приборов);
высокоточные. Обычно такими являются электронные приборы;
аксиальные, радиальные.

Ниже пример образцового механического манометра (шкала намного расширенная, соответственно, особо точная):

Разделение на виды для рассматриваемого вопроса не особо значимо, наличие класса по погрешностям не зависит от типа прибора. Если этот параметр не указан, значит, прибор не надежный, самый простой и дешевый, не для основательного оборудования, не для целей, требующих определенной точности, и его применение крайне нежелательное для важных задач.

Единицы измерения давления, градуировка шкал манометров

На шкалу манометров наносят градуировку, выполненную в одной из единиц: бар, кПа, атм. такая разметка проводится если на манометре используется одна шкала. Если применяется две шкалы, то, одна может быть выполнена в мПа, а вторая в psi, (фунт-сила на кв. дюйм) в них производят измерение давления в США и некоторых других государствах.

Если на шкале манометров нанесена разметка в кПа, это может говорить о том, что это приборы, которые предназначены для выполнения замеров низкого уровня давления в газообразном состоянии. В конструкции этого прибора установлена мембранная коробка. Манометры для замера высокого давления включают в свою конструкцию изогнутую трубку, которая и является чувствительным элементом.

Что нужно учесть при выборе манометра?

Параметры, которые важно учитывать при покупке прибора. Эта информация необходима в том случае если у Вас нет точной марки прибора, или нужная Вам модель не доступна, и необходимо правильно подобрать аналог

Параметр диапазона измерения.

Это наиболее важный параметр. Стандартный ряд диапазонов давления манометров: 0-1, 0-1.6, 0-2.5, 0-4, 0-6, 0-10, 0-16, 0-25, 0-40, 0-60, 0-100, 0-160, 0-250, 0-400, 0-600, 0-1000 кгс/см2 1кгс/мс2=0,980665 бар=0,0980665 МПа=98,0665 кПа.

Стандартный ряд диапазонов давления мановакуумметров: -1..+0.6, -1..+1.5, -1..+3, -1..+5, -1..+9, -1..+15, -1..+24 кгс/см2=бар=атм=0.1Мпа=100кПа

Стандартный ряд диапазонов давления вакуумметров: -1..0 кгс/см2=бар=атм=0.1Мпа=100кПа.

Если Вы сомневаетесь, с какой шкалой прибор нужен для Ваших целей, при выборе диапазона главный фактор – попадание рабочего давления в диапазон от 1/3 до 2/3 шкалы измерения.

Выбирая диапазон шкалы, нужно знать, что рабочее давление должно попадать в диапазон от 1/3 до 2/3 шкалы измерения. Чтобы обеспечить стабильную работу, следует покупать прибор со шкалой 0-10 атм, т.к давление 5.5атм попадает в диапазон от 1/3 до 2/3 шкалы 3.3 атм и 6.6 атм соответственно. При условии, что давление менее 1/3 шкалы, значительно возрастает погрешность измерения давления. При условии, когда измеряемое давление более 2/3 шкалы, прибор работает в перегруженном режиме, что влечет за собой сокращение срока службы манометра.

Параметр класса точности

Показывает допустимый процент погрешности результатов измерения прибора от шкалы измерения.

Существует стандартный ряд классов точности для манометров: 4, 2.5, 1.5, 1, 0.6, 0.4, 0.25, 0.15. Можно рассчитать погрешность манометра самостоятельно. Например, если Ваш прибор на 10 атм и имеет класс точности 1.5, допустимая погрешность – 1.5% от шкалы измерения (0.15 атм). В случае, если погрешность Вашего манометра превышает это значение, прибор подлежит замене. Без специального оборудования установить, что прибор неисправен, невозможно. Установить несоответствие класса точности может только специализированная организация, которая имеет поверочную установку с манометром высокого класса точности, являющимся эталоном. Проблемный манометр и эталонный прибор подсоединяются к линии с давлением, после чего сравнивают показатели.

Параметр диаметра манометра

Этот параметр важен для приборов, имеющих круглый корпус. Стандартные диаметры: 40, 50, 63, 80, 100, 150, 160, 250 мм.

Расположение штуцера.

Возможны два варианта. Радиальное расположение – присоединительный штуцер выходит из манометра снизу. Торцевое – штуцер расположен сзади, с тыльной части прибора.

Присоединительная резьба

Для манометров наиболее характерны метрическая и трубная виды резьбы. Существует стандартный ряд видов резьбы: М10х1, М12х1.5, М20х1.5, G1/8,G1/4, G1/2. Для приборов импортного производителя характерна трубная резьба. Для отечественных манометров – метрическая.

Межповерочный интервал.

Срок, по истечению которого нужно производить поверку манометра называют межповерочным интервалом. Новые приборы имеют первичную заводскую поверку. Об этом свидетельствует клеймо поверителя, расположенное на циферблате или на крпусе манометра, и отметка в паспорте. Первичная поверка бывает на 1 или 2 года. Для манометров, которые используются в личных целях, поверка не критична, поэтому можно выбирать любой манометр. Для ведомственных объектов – заводов, топочных, тепловых пунктов и пр. по истечению срока первичной поверки, манометр подлежит переповерке в центре стандартизации и метрологии, или в специализированных организациях, имеющих лицензию на поверку, и соответствующее оборудование. Следует знать, что переповерка как правило, стоит дороже, чем покупка нового прибора, или равна ей. Кроме того, к сумме добавляется оплата за сдачу прибора. Если манометр не проходит повторную поверку, придется также заплатить за ремонт и за последующую поверку.

Как устанавливать манометры ?

Для установки манометра на трубу применяются трехходовые краны и игольчатые вентили. Для защиты манометров используются демпферные блоки, петлевые отборные устройства и мембранные разделители.

Трехходовой кран под манометр— это трехходовой шаровой или пробковый кран предназначенный для подключения манометра к трубопроводу или любому другому оборудованию. Допускается установка двухходового крана с возможностью ручного сброса давления с манометра при отключении. Использование стандартных шаровых кранов не рекомендуется, т. к. после закрытия крана механизм манометра находится под остаточным давлением среды, что может привести к преждевременному выходу его из стоя. На сегодняшний день это наиболее распространенный вид для присоединения манометров при давлениях до 25 кгс/см2. При больших давлениях рекомендуется установка игольчатых вентилей. При покупке трехходового крана необходимо убедиться, что резьба на манометре совпадает с резьбой на кране.


Кран трехходовой шаровый.		Кран трехходовой пробковый с контрольным фланцем.		Кран трехходовой пробковый с ручкой.

Игольчатый вентиль— это регулирующий вентиль гс возможностью плавной подачи рабочей среды у которого запорный элемент выполнен в виде конуса. Игольчатые вентиля нашли широкое применение для подключения различных приборов КИПиА к оборудованию с большими давлениями. При покупке игольчатых вентилей необходимо убедиться, что резьба на манометре совпадает с резьбой на клапане.


Игольчатый вентиль стальной.		Игольчатый вентиль нержавеющий.

Демпферный блок— это защитное устройство, которое устанавливается перед манометром и предназначенное для гашения пульсаций рабочей среды. Под пульсацией в данном случае подразумевается резкое и частое изменения давления рабочей среды. Основными «организаторами» пульсаций в трубопроводе являются мощные насосы без устройств плавного пуска и повсеместная установка шаровых кранов и дисковых затворов, быстрое открытие которых приводит к гидравлическим ударам.

Демпферный блок.

Петлевые отборные устройства (трубка Перкинса)— это стальные трубки, которые предназначены для гашения температуры перед манометрами. Уменьшение температуры среды, приходящей в манометр происходит за счет «застоя» среды в петле. Данные устройства рекомендуется устанавливать при температуре рабочей среды более 80С. Существует два вида отборных устройств: прямые и угловые. Прямые отборные устройства устанавливаются на горизонтальных участках трубопроводов, а угловые предназначены для установка на вертикальных трубопроводах. Перед покупкой необходимо убедиться, что резьба на трубке совпадает с резьбой на трехходовом кране или манометре.

Отборные устройства ( прямое и угловое ).

Разделители сред мембранные— это защитное устройство для манометра, предназначенное для предохранения механизма прибора от попадания в нее агрессивных, кристаллизующихся и абразивных сред

При выборе мембранного разделителя необходимо обратить внимание на совпадение резьбы на манометре и разделителе

Разделитель мембранный РМ.

При установке манометров есть несколько требований, обязательных к выполнению: — монтажные работы с манометром необходимо производить при отсутствие давления в трубопроводе — манометр устанавливается с вертикальным расположением циферблата — вращение манометра производится за штуцер при помощи гаечного ключа — прикладывать усилие к корпусу манометра запрещается

Какие существуют классы точности

Согласно ГОСТ 2405-88 класс точности манометра должен выбираться из ряда чисел:

0,4;
0,6;
1,0;
1,5;
2,5;
4,0.

Как связаны диаметр и класс точности

Диаметр и класс точности манометра параметры взаимосвязанные, чем выше точность прибора для измерения давления, тем больше диаметр его шкалы.

Какая погрешность у манометра с классом точности 1,5

Погрешность измерения манометра, зависит не только от его класса точности, но и от диапазона измерений.

Рассмотрим пример, диапазон измерения манометра составляет 10 МПа, класс точности прибора 1,5. Это означает, что максимальная погрешность манометра не должна превышать 10*1,5/100=0,15 МПа.

Манометр класса точности 2,5

Обозначение 2,5 означает, что максимально допустимая погрешность измерений манометра составляет 2,5% от его диапазона измерений.

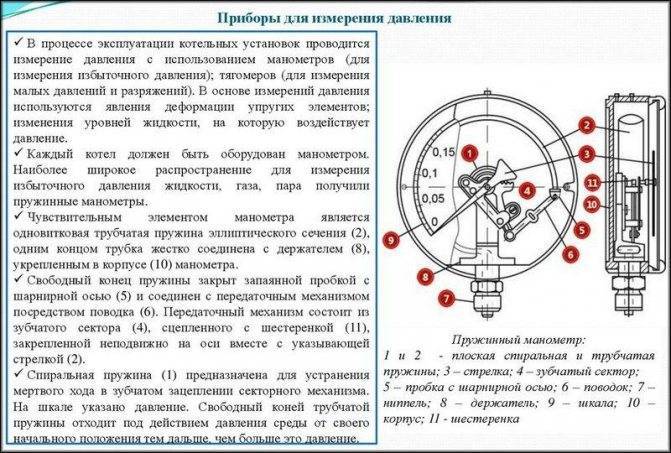

Конструкция манометра

Любой манометр состоит из следующих конструктивных элементов:

Стальной корпус.
Шкала, отградуированная в определенных единицах измерения (Мпа, Па, кгс/см 2 ).
Указательная стрелка, показывающая существующее на данный момент в системе давление.
Рабочий чувствительный элемент, который приводит в движение указательную стрелку. В манометрах, которые должны работать в среде с низким давлением применяют мембраны, которые за счет своей большой площади способны воспринимать минимальные колебания давления. Но чаще всего в газовых манометрах используется чувствительный элемент пружинного или спирального типа. Под действием давления газа пружина начинает распрямляться, а трубчатая спираль увеличиваться по длине, что и вызывает перемещение стрелки.
Шкала манометра закрывается стеклом.

Учитывая то, что газовый редуктор с манометром должен работать при определенных условиях, на шкалу или на стекло наносится красная черта, которая определяет рабочее давление, это существенно упрощает регулировку потока газа.

Механическая вибрация

Многочисленные исследования показали, что вибрация является основной причиной отказа манометра на производственных объектах. Вибрация оказывает отрицательное влияние на точность датчика двумя способами. Во-первых, трудно точно прочитать указатель на циферблате во время вибрации. Во-вторых, инкрементное повреждение механизма указателя от вибрации может в конечном счете сдвинуть указатель с нуля, создав неточные показания.

Различные типы датчиков сконструированы таким образом, чтобы выдерживать различные типы и уровни вибраций, и крайне важно использовать соответствующий качественный датчик для каждого применения. Рецепт проблемы заключается в установке манометра с низким уровнем вибрации в области с высокой вибрацией. Мало того, что она будет иметь значительно сокращенный срок службы, вибрация может даже повредить трубу Бурдона и высвободить технологическую среду

Высококачественные жидкостные датчики, которые ослабляют вибрации и минимизируют нагрузку на внутренние компоненты, идеально подходят для применений с высокой вибрацией

Мало того, что она будет иметь значительно сокращенный срок службы, вибрация может даже повредить трубу Бурдона и высвободить технологическую среду. Высококачественные жидкостные датчики, которые ослабляют вибрации и минимизируют нагрузку на внутренние компоненты, идеально подходят для применений с высокой вибрацией.

Манометр виброустойчивый

Для того, чтобы получить манометр виброустойчивый, используется гидрозаполнение корпуса. Для этого практически любую модель можно заполнить, например, глицерином, силиконом, что гасит колебание трубки Бурдона и механизма, а также снижает износ движущихся частей. Следствием является также уменьшение воздействия на подвижные части, вызванное любым механическим воздействием.
