Корончатая фреза по металлу

В каком направлении работают

Действия с лезвиями направлены, чтобы добиться:

  • черновой или декоративной металлообработки;
  • оформления сложной конфигурации;
  • точной разрезки;
  • создания борозд, уступов;
  • отверстий;
  • резьбовой нарезки.

Для черновых действий используют разные размеры:

  • увеличенный диаметр рабочих стержней;
  • зубья с меньшей частотой оборотов;
  • но с малой величиной перьев.

В декоративной отделке устанавливают фрезу с меньшим:

  • диаметром;
  • длиной;
  • составом лезвий, но большим числом перьев.

Режущие механизмы

Производители создали универсальные режущие механизмы по новым технологиям, их используют для разных операций.

Специальный профиль

Специальный профиль нужен для вырезки сложных фигур.

Возможно понадобится установка угловых правильно заточенных фрез. В некоторых проектах заложено выполнение канавок с трудными изломами. В этом случае придется поменять несколько режущих инструментов, где выбор происходит по способу создания углубления:

  • треугольному;
  • прямоугольному;
  • трапециевидному.

Выбирают конкретный механизм в зависимости от места расположения срезов:

  • внешних;
  • внутренних;
  • сквозных.

Когда вырезают сквозные пространства или с ограниченной выемкой подбирают исполнительный резчик:

  • концевой;
  • прямой кромочный;
  • корончатый – позволяет делать срезы по кромкам.

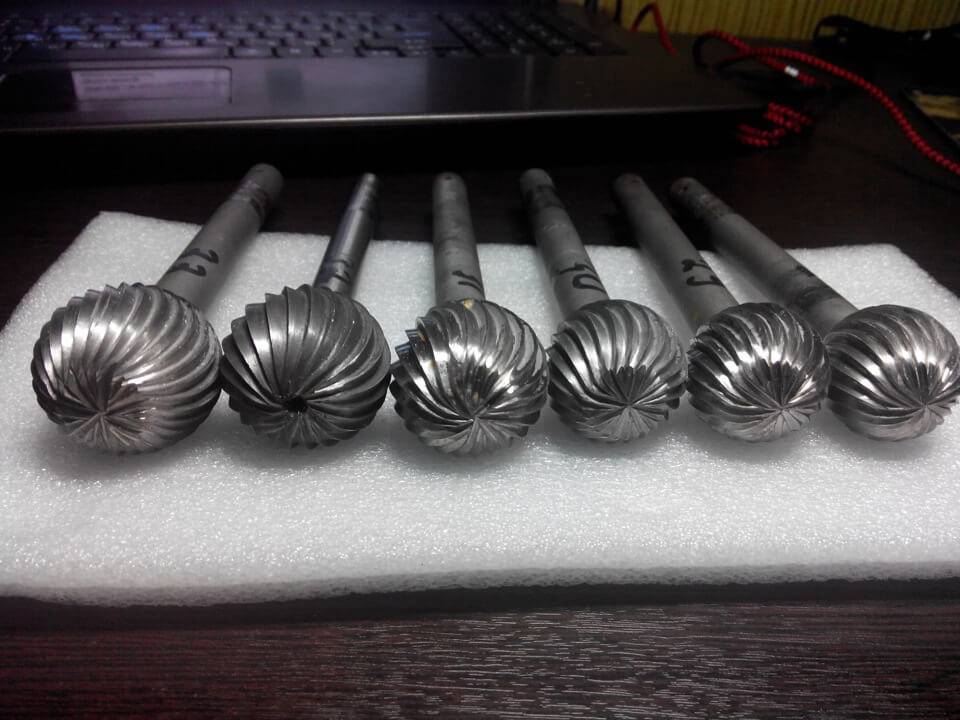

Шаровая фреза

В некоторых случаях используют шаровую фрезу, без нее невозможно скорректировать внутреннюю сторону в клапане, создать сферический вид в предмете.

Таким типом лезвий правят геометрические конструкции, придают необходимое по характеру тиснение. Модульным диском или червячным нарезают резьбу.

Критерии выбора

Чтобы выбрать насадку для сверления изделий из металла, нужно обратить внимание на ряд факторов:

  1. Максимальный диаметр.
  2. Длина хвостовика.
  3. Наличие центровочного стержня.
  4. Количество зубьев.
  5. Наличие алмазного напыления.
  6. Металл, используемый для изготовления оснастки.
  7. Максимальная глубина сверления.

Если сверло будет использовать активно, нельзя экономить на его стоимости. Качественная оснастка стоит не дешево, однако, она выдержит серьёзные эксплуатационные нагрузки.

Корончатые сверла по металлу используются для изготовления отверстий большого диаметра. Они изготавливаются из твердых сплавов металлов. Перед покупкой нужно научиться читать маркировку, чтобы купить качественную оснастку.

Сфера применения

Данные инструменты используются в качестве резцов в вертикально ориентированных станках, выполняющих операции чистовой обработки простых и сложных фасонных поверхностей, а также пазов и отверстий. Наиболее востребованы в машиностроении, так как растачивают широкую номенклатуру деталей, чаще всего – валы или зубчатые колеса.

По характеру выполняемых задач подразделяются на 3 принципиально разные группы. Рассмотрим сами технологические операции и актуальные рекомендации при их реализации.

Прерывистое торцевое фрезерование плоскостей

Его следует избегать тогда, когда это в принципе возможно

При этом особенно важно воздержаться от обработки технологических отверстий и мест стыков, иначе спровоцируете лишние нагрузки, как на саму деталь, так и на инструмент. Учитывайте также негативное влияние входов (врезаний) и выходов: каждый новый повышает износ кромок

Чтобы сделать при этом стружку более тонкой, рекомендуется вдвое снизить стандартную величину подачи лезвия в точках расположения прерывающих элементов. Хотя лучше всего, повторимся, сверлить или организовывать соединения уже после проведения съема материала.

Торцевое фрезерование отгибающихся и тонкостенных деталей

При решении задач данной категории следует руководствоваться следующими соображениями:

  • В обязательном порядке учитывать, в каком направлении будет осуществляться движение кромки, при закреплении заготовки – для надежной фиксации и сохранения стабильного положения.
  • Поддерживать глубину проникновения на уровне от 0,5-2 мм – для снижения эффекта от осевых сил.
  • Использовать инструмент с довольно крупным шагом зубов – для минимизации количества вовлеченных в техпроцесс резцов, а значит и для продления общего срока службы.
  • Применять лезвия заостренной геометрии, с L-образными задними углами, в тех случаях, когда площадь контакта должна быть наименьшей.
  • Выбирать торцевую фрезу с углом в 900 для обработки заготовок со слабой устойчивостью по осевым направлениям, потому что у нее радиальный характер распространения нагрузок.
  • Активно эксплуатировать инструмент и в условиях ненагруженного резания.
  • Отдавать предпочтение кромкам с неравномерным (несимметричным) шагом в сложных и нестандартных случаях.

Учет всех вышеперечисленных моментов на практике позволяет оптимизировать производственные процессы, повысить точность съема материала, защитить режущие элементы от преждевременного выхода из строя

Внимание, это специфические нюансы, которые перекликаются с общими рекомендациями, а их мы отдельно рассмотрим ниже

Работа торцевой фрезой над кромками тонкостенных деталей

В данном случае следует ориентироваться на следующие правила:

  • Располагать инструмент со смещением к краю от центра – для стабилизации движений и более равномерного распределения нагрузок вдоль стенок с целью предотвращения вибраций.
  • Выбирать пластины с максимально острой геометрией по принципу: «средняя будет лучше тяжелой, но хуже легкой».
  • Отдавать предпочтение такому шагу, при котором в процессе резания сможет одновременно участвовать хотя бы пара зубов.
  • Решать стандартные задачи на низких режимах функционирования станка, с небольшой подачей и незначительной глубиной.
  • Останавливаться на пластинах с короткими фасками и минимально возможным радиусом – для уменьшения вероятности появления колебаний с их негативным эффектом.

Также есть общие рекомендации к использованию фрезы торцевой по металлу ГОСТ 26595-85. Они сводятся к следующим советам:

При выборе лезвия принимайте во внимание жесткость и мощность станка, а также тип и габариты шпинделя.
Определяясь с введением, обращайте внимание на взаимное положение зубов и поверхности, а также на толщину стружки (для уменьшения которой можно расположить резец со смещением).
Входите по дуге или с уменьшенной подачей – для достижения плавности и точности.
Постарайтесь выдержать постоянный контакт кромки с заготовкой – делайте съем материала попутным, минимизируйте число входов и выходов на этапе программирования траектории, меняйте направление движения не резко, а радиально.

Классификация фрез

Определяющим параметром для фрез являются виды работ, которые можно выполнить с их помощью. Для небольшого мебельного производства набор может состоять из нескольких инструментов для обработки кромки. Комплектация профессиональных столярных мастерских потребует большего числа инструментов.

Профильные фрезы

Профильные фрезы

Относятся к разряду наиболее популярных инструментов для обработки деревянных изделий. С их помощью можно формировать желобки, четвертную и канавки. Одним из способов применения является изготовление закруглений на торцах заготовки.

В зависимости от области применения обрабатывающие инструменты этого типа разделяют на следующие категории:

  • Для округления кромок. Конструктивно могут состоять из режущих частей с различными показателями радиуса. Таким образом за один проход формируется сложная фигурная кромка;
  • Для снятия фасок. Отличаются углом наклона фасок (от 45° до 60°), а также их количеством. В их конструкции рабочие грани только боковые. Для повышения точности позиционирования содержат упорный подшипник в нижней части;
  • Выборка канавок. Во многом схожи с моделями для формирования фасок. Различие заключается в наличии режущей части на нижнем рабочем торце.

Пазовые

Пример пазовой фрезы

Предназначены для полноценного внедрения режущей части в заготовки и последующего формирования канавок или пазов со сложной конфигурацией. Пазовые модели состоят из основных рабочих частей (боковых) и вспомогательной (торцевой). Последняя нужна для заглубления инструмента в деревянную деталь.

После установки инструмента на ручной фрезер можно делать пазы различной формы по дереву. Конфигурация пазовых моделей зависит от конструкции и формы режущих частей. По этим параметрам можно разделить обрабатывающий инструмент на следующие группы:

  • прямые кромки. Они могут иметь диаметр в диапазоне от 2 до 30 мм. Хорошо подходят для первичной обработки;
  • спиральная конфигурация режущей части. Их размер варьируется от 3 до 8 мм. Предназначены для обработки мягких пород древесины. Их форма позволяет хорошо выводить стружку из области обработки;
  • для нарезки шипов;
  • дисковые инструменты пальчикового типа. Предназначены для выборки пазов на торцевых частях изделий. Для точности формирования паза рекомендуется делать многократный проход режущей части.

Выборка фальца (четверти)

Фреза для формирования четверти

Их конфигурация во многом схожа с пальчиковыми цилиндрическими моделями. Разница заключается в наличии упорных компонентов, расположенных в нижней части конструкции. Они могут иметь форму упорных цапф. Альтернативным вариантом является установка подшипника.

Это дополнение необходимо для точного позиционирования кромок на торце обрабатываемой заготовки. Таким образом достигается одинаковый показатель ширины паза. В зависимости от конфигурации различают следующие типы режущих инструментов с нижним упором:

  • пригонная. Диаметр подшипника и рабочих кромок одинаков. Предназначены для обработки заподлицо кромочной части заготовки;
  • сборные. На стержень инструмента можно установить несколько режущих частей, тем самым меняя конфигурацию будущего паза или четверти. Такая функция необходима для соединения нескольких деталей со сложной формой.

Специальные

Один из видов специальной фрезы

В большинстве случаев модели специального назначения используются для улучшения эстетических качеств обрабатываемых изделий. С их помощью можно формировать сложные выпуклые рисунки на торцевой и лицевой частях заготовок.

Для формирования орнамента можно использовать инструменты V-образной формы. Помимо этого они будут выполнять функцию гравирования. Изменение положения инструмента по дереву зачастую происходит не по шаблону, а свободно – от руки. Кроме этой модели применяют следующие специальные типы фрез по дереву:

  • для формирования отверстий под шканты;
  • для установки мебельной фурнитуры – петель, замков и аналогичных им элементов;
  • формирование двух сочетающихся профилей. Один из них выполняет функцию ответного.

Дополнительно при выборе фрезеровального инструмента необходимо учитывать не только его конфигурацию, но и материал изготовления. Для обработки твердых пород дерева рекомендуется использовать модели с твердосплавными напайками. Они не только быстро выполнят необходимый фронт работ, но и обеспечат высокое качество. Для повышения функциональности можно использовать модели со съемными режущими кромками.

Дополнительно рекомендуется ознакомиться с содержанием видеоматериала, в котором даются практическое советы по выбору обрабатывающего инструмента:

Фигирейные фрезы

Применяют инструмент при изготовлении филенок, а именно для декоративной обработки ребер деталей. Вся оснастка имеет упорный подшипник, закрепленный снизу. Фреза с подшипником может обрабатывать не только прямоугольные заготовки, но и фигурные. Следует знать, что инструменты для филенок имеют диаметр от 50 до 70 м, поэтому, чтобы их эффективно использовать, необходимо иметь аппарат с мощностью не менее 1500 Вт. Для бытового фрезера обработка филенки данным типом оснастки станет непосильной задачей.

Для изготовления дверей ручным фрезером (имеется ввиду кухонных фасадов) потребуется приобрести специальный набор, состоящий из трех элементов.

В наборе имеются следующие фасадные фрезы: одна филенчатая и две оснастки для мебельной обвязки (профиль-контрпрофиль).

Горизонтальные

Применяют для предварительной обработки филенки. Чтобы сформировать шип для вставки в паз рамы, потребуется дополнительно обрабатывать кромку.

Чаще всего вертикальные фигирейные резаки используют для изготовления плинтуса.

Горизонтальные двухсторонние

Данный тип оснастки заметно упрощает производственный процесс, поскольку за один проход инструмента на кромке появляется соединительный шип и часть филенки определенной конфигурации.

Кроме вышеперечисленных разновидностей оснастки, многие мастера применяют и самодельные фрезы. Обычно они представляют собой стандартные слесарные сверла, переточенные особым образом. Как это делается в домашних условиях, можно узнать из видео.

Советы по выбору

Подбирать кольцевое сверло следует, в первую очередь, по параметрам отверстия, которое вам нужно получить в металле

Причем нужно обращать внимание не только на диаметр, но и на длину сверла. Наиболее распространены коронки с длиной 35 и 55 миллиметров для диаметров отверстий до 100 миллиметров

Поэтому если вам необходимо высверлить отверстие длиной более 35 миллиметров, то придется приобрести коронку длиной как минимум 55 миллиметров.

Для обработки высоколегированных прочных сталей следует выбирать сверлильную коронку с твердосплавной режущей сталью, поскольку инструмент из быстрорежущей сталью не всегда сможет справиться с таким материалом и возможна его поломка. Также следует обращать на хвостовик сверла, который должен соответствовать патрону или шпинделю агрегата, на котором вы собираетесь работать.

На что обращать внимание при выборе корончатых сверл

Выбирая сверло корончатого типа, следует учитывать следующие параметры:

  1. серию, к которой относится инструмент;
  2. рабочий диаметр;
  3. твердость рабочей части;
  4. наибольшую глубину сверления;
  5. размер хвостовика, при помощи которого сверло устанавливается в патрон оборудования;
  6. предназначение (какой металл можно обрабатывать с помощью данного инструмента);
  7. способ центровки;
  8. уровень шероховатости, которого позволяет добиться сверло.

Малая ширина зубьев этой коронки (около 4 мм) позволяет использовать ручной инструмент

Естественно, следует учитывать и конструктивные особенности корончатого сверла, изготовлено ли оно целиком из быстрорежущей стали или оснащено напаянными твердосплавными пластинами.

Если фреза корончатая по металлу требуется для интенсивного использования и решения сложных технологических задач, лучше отдавать предпочтение продукции проверенных европейских производителей. Такой инструмент, хотя и стоит значительно дороже аналогичных сверл от азиатских и китайских производителей, отличается исключительно высокой износоустойчивостью и способен служить на протяжении длительного времени, не изменяя при этом своих первоначальных характеристик. Кроме того, использование качественного корончатого сверла позволяет выполнять обработку металла с более высокой производительностью.

Специальные режущие инструменты

Следует отдельно отметить о существовании борфрез. Такой механизм устанавливают в электродрели или шуруповерты. Эти детали называют шарошками, а применяют для зачистки и шлифовки металлических поверхностей. Большую популярность приобрел инструмент у гравировщиков для нанесения надписей в ювелирной продукции. Гравировка выполняется при большой скорости вращения вала, но на маленьком по размерам приборе.

Борфреза может установлена в бормашину или дремель, это наименование она получила по названию немецкой компании.

Фирма специализируется на производстве фрезерного оборудования с оснасткой. Когда выполняют гравировку на металле берут инструмент с гибким валом, насадка используется со специальным креплением.

Есть примеры по изготовлению самодельных фрез:

  • разбирают зажигалку;
  • извлекают кремниевое колесо;
  • устанавливают на вращающуюся ось;
  • на фанерный цилиндр приклеивают наждачную бумагу, получают инструмент в виде шлифовального барабана;
  • точат дюбель — выйдет торцевая или отрезная насадка.

Подобным устройством можно воспользоваться в единичном случае, если намечается серьезный объем, таким же должен быть инструментарий. Тем более, что в заводских изделиях нет недостатка, стоят они не дорого.

Затылованные лезвия

Отрезные

Отдельную разновидность дисковых фрез, назвали отрезными.

Создали такие элементы для обработки, болванок частично разделенных или разрезанных на фрагменты. Здесь отсутствует торцевая острая кромка, а зубцы устанавливают 3 видов:

  • большие;
  • малые;
  • средние.

Фрезы с большими зубьями применяют для обработки мягкого сплава, остальные идут на отделку чугуна или стали.

Корончатые

Эти решения применяют для работ по дереву, а также по пластику и по металлу. Корончатая фреза по металлу для дрели отличается режущими элементами, изготовленными из закаленных материалов. Зубья имеют винтовую канавку под отвод стружки. За счет конструкции фрезы обработка ведется на низких оборотах. В качестве режущей части применяются напайки из твердых сплавов. Если на фрезе имеется алмазное напыление, тогда лучше использовать высокие обороты. Такая работа будет иметь более качественный результат.

Нередко можно встретить в продаже и кольцевые фрезы по металлу для дрели. Где используются данные инструменты? Они предназначены для работ с бетоном.

Фрезы по камню

Чтобы обработать искусственный камень фрезером (ручным), можно применять традиционные виды фрез, предназначенные для дерева, но только с твердосплавными лезвиями. Здесь имеется одни нюанс: искусственный камень – это композитный материал, имеющий в составе мельчайшие абразивные частицы. Поэтому, из какого бы твердосплавного материала не была сделана фреза, ее хватит лишь на обработку не более 10 погонных метров заготовки из камня. Далее, затупившиеся лезвия не будут давать требуемую чистоту, например, склеиваемых поверхностей, что повлияет на качество соединения.

Поэтому профессионалы советуют использовать лучшие фрезы от известных производителей, таких как Festool, Leuco, Titman, Leitz, Dimar. Ресурс режущих инструментов, изготовленных этими предприятиями, в 5-10 раз выше, чем у обычных твердосплавных инструментов. “Фирменной” оснасткой уже можно провести обработку от 60 до 100 метров композита.

Фрезы для дерева и камня имеют сходство по своему виду и даже имеют одинаковые названия. Некоторые из них очень часто используются для выполнения операций по камню. Но существуют резаки, специально разработанные для обработки изделий из композита.

Фреза “антиперелив”

С помощью данной фрезы по камню можно создавать отливные бортики на кухонных (туалетных) раковинах и столешницах из композита. Обычно полное образование бортика происходит за 2 прохода инструмента.

Также есть модификация резака “антиперелив”, имеющая упорный подшипник.

Фреза “волна”

Этот инструмент предназначен для подготовки поверхностей перед сращиванием. Режущая часть оснастки имеет волнообразный профиль.

Оснасткой выбирается паз, в дальнейшем предназначенный под инкрустацию композитными материалами.

Ремонтный набор для камня

Данный набор применяется для устранения повреждений на поверхности изделий из искусственного камня. В наборе имеется 2 элемента. Одним делается пробка, а вторым – отверстие под нее.

Также для обработки композитов можно использовать фрезы от компании CERATIZIT.

Это алмазные фрезы, которые отличаются своей износоустойчивостью. Изготавливаются они методом спекания нескольких слоев алмазной крошки. Многослойность покрытия позволяет продлить срок службы инструмента, поскольку во время его работы на замену сработавшимся слоям проступают новые слои абразива.

Как действует корончатый механизм?

Чтобы понимать, как действует корончатое сверло, нужно разобраться с его устройством. Оно состоит из нескольких основных частей:

  1. Режущая часть. Главная часть оснастки, на которой расположены зубья.
  2. Рабочая часть, на которой нарезается резьба.
  3. Хвостовик, с помощью которого насадка закрепляется в дрели.

Нельзя забывать про центровочное сверло, которое можно снимать. Вся конструкция скрепляется соединительными винтами. Все части изготавливаются из сплава твердых металлов.

Принцип действия заключается в том, что после запуска электродрели, зубья коронки «вгрызаются» в металлический лист. Благодаря специальной резьбе, которая нарезана на наружной стороне рабочей части, насадка уходит глубже с каждым вращением двигателя дрели.

Кромочные фрезы

В большинстве случаев кромочные фрезы имеют упорный подшипник. Благодаря ему появляется возможность вести инструмент по шаблону, обрабатывая кромки и ребра заготовок.

Полустержневые

Инструмент создает выступы полукруглой формы на кромках заготовок.

Если использовать полустержневую фрезу в паре с калевочной или галтельной, то можно изготавливать шарнирные соединения. Также полустержневым инструментом изготавливают стержни круглого сечения. В этом случае заготовка обрабатывается с обеих сторон.

Фигурные

Данные фигурные фрезы еще называют мультипрофильными. В зависимости от задач мастер может использовать часть профиля оснастки или задействовать его полностью. Во втором случае потребуется устанавливать инструмент в агрегат, который имеет мощность не менее 1600 Вт.

Галтельные

Предназначаются для придания ребрам заготовки внутреннего радиуса или выборки пазов с круглым сечением.

Галтельные фрезы оснащаются одним или двумя подшипниками, исключающими перекос инструмента.

Конусные

С помощью конусных резаков можно:

  • снимать фаску на ребре заготовки;
  • декорировать кромку столешницы;
  • создавать угловой срез на ребрах заготовки перед их склеиванием (можно получать изделия многоугольной формы).

Фальцевые

Применяются для выборки четверти и пазов прямоугольного сечения. Благодаря упорному подшипнику фальцевая фреза может использоваться как на ровных, так и на криволинейных заготовках.

Для регулировки глубины паза применяют упорные подшипники разных диаметров.

К этой же категории относится и пазовая дисковая фреза. С ее помощью в заготовке прорезается паз под установку Т-образной ПВХ кромки.

Калевочные

Калевочные фрезы позволяют получить дугообразную, прямую, а также фигурную кромку на заготовке. Работая какой-либо частью одной и той же оснастки, можно:

  • скруглить ребро детали;
  • получить кромку с фальцем;
  • сделать полустержневой выступ;
  • получить кромку с губкой;
  • сделать декоративную обработку ребер, к примеру, изготавливая оконные рамы.

Оснастка данной серии может быть и двойной, как показано на следующем рисунке.

На двойном резаке расстояние между элементами можно менять в соответствии с толщиной заготовки. Благодаря двум элементам заготовка обрабатывается в один проход, одновременно с обеих сторон.

Прямые

Прямая кромочная (обгонная или торцевая) фреза применяется при чистовой обработке торцов заготовки или создания идеального угла в 90 между пластью детали и ее кромкой (торцом). Подшипник может быть установлен в верхней или нижней части инструмента.

Кроме функции торцевания, оснастку с верхним подшипником можно использовать как пазовую и прорезать паз прямоугольного сечения на пласти заготовки, конечно же, используя шаблон определенной высоты. Диаметр подшипника обычно равен диаметру инструмента, то есть он находится заподлицо с режущей кромкой. Но в некоторых случаях его меняют на меньший или больший по диаметру, чтобы расширить возможности оснастки.

Фреза “кукуруза”

Фреза кукуруза также является кромочной. Основное ее предназначение – это шлифовка и выравнивание краев заготовки по шаблону. Благодаря особому расположению ножей (по спирали) обеспечивается легкое удаление стружки и плавный ход инструмента.

Как маркируются сверла корончатого типа

По маркировке, которая в обязательном порядке наносится на упаковку корончатых сверл, можно узнать все их наиболее важные характеристики. Так, маркировка содержит следующую информацию:

  • торговую марку или наименование компании-производителя;
  • марку материала изготовления или буквенное обозначение, по которому можно определить, что перед вами кольцевые сверла по дереву, металлу или по бетону;
  • основные геометрические параметры сверла, позволяющие определить размер отверстия, выполняемого с его помощью.

Непосредственно на корончатое сверло наносится, помимо логотипа, диаметр и рабочая длина. Предназначение и специфика насадки отображается на упаковке или в сопроводительной документации

Как правильно выбрать инструмент

Корончатые фрезы представлены на современном рынке двумя основными категориями:

  • изготовленными из быстрорежущей стали;
  • с зубьями из твердого сплава, напаянными на рабочую часть.

Типы корончатых сверл

Одним из основных критериев, на который следует ориентироваться при выборе такого инструмента, является диаметр выполняемого отверстия. Недорогие сверла из быстрорежущей стали, отличающиеся более высокой упругостью, используются для сверления отверстий диаметром 30–35 мм в изделиях из стальных сплавов, обладающих не слишком высокой прочностью. За счет особенностей своей конструкции режущие зубья таких кольцевых сверл или фрез по металлу меньше подвержены поломке.

Для сверления отверстий, диаметр которых превышает 35 мм, а также для обработки изделий из стали высокой прочности используется инструмент, режущая часть которого оснащена напайками из твердого сплава. Если сравнивать такую твердосплавную коронку по металлу с инструментами из быстрорежущих сталей, она превосходит их благодаря значительно большему рабочему ресурсу.

Сверхтвердые резцы коронок с напайками способны выдерживать гораздо большие нагрузки в сравнении с цельнометаллическим инструментом

Важнейшими критериями при выборе кольцевых фрез по металлу являются геометрические параметры обрабатываемого изделия, а также характеристики материала, из которого оно изготовлено. Так, для создания отверстий в изделиях разной толщины, а также изготовленных из различных металлов следует выбирать инструменты различного типа.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
