Различия в конструкциях
Устройство различных предохранительных клапанов может различаться. Так, большая часть арматуры выпускается с одним седлом. Можно встретить и конструкции, в которых два седла (и два штока с пружинами) установлены рядом.
По отношению высоты подъема запорного элемента к его диаметру различают:
- малого подъема: до 1/20;
- среднего подъема: до 1/4;
- полного подъема: свыше 1/4.
Чем выше степень подъема, тем быстрее срабатывает устройство. Малоподъемные модели применяются для жидкостей, там, где не требуется сбрасывать большие объемы для снижения давления до нормального. В них высота подъема пропорциональна напору среды. Полноподъемные называют также двухпозиционными. Они имеют два положения: «Открыто» и «Закрыто» и предназначены для:
- жидкостных систем высокого давления;
- газов.
Такая конструкция позволяет быстро сбросить значительный объем газа или жидкости и применяется в особо ответственных установках и технологических комплексах.
Самые серьезные конструктивные различия наблюдаются в способах приложения нагружающей силы к запорному органу.

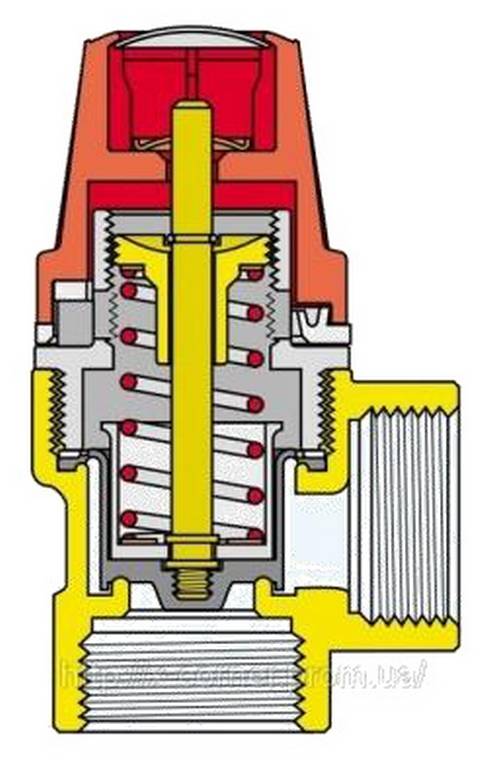

Пружинные клапаны
Наиболее распространены в бытовых системах- водонагревательных, водопроводных, отопительных. Золотник прижимается к седлу силой сжатой пружины. Изменяя степень предварительного сжатия пружины регулировочным винтом, можно настраивать ее на разные предельные значения. Многие модели снабжаются рычагом принудительного ручного открытия затвора для того, чтобы время от времени проверять работоспособность. Для устройств, работающих в опасных и вредных для здоровья средах, ручная контрольная продувка не предусматривается. Пружины, седла и камера устройств, работающих в агрессивных жидкостях и газах, покрывается специальными антикоррозийными покрытиями.
Шток, проходящий через корпус, уплотняется двойным сальником из особо стойких материалов (специальные сорта резины, фторопласт), исключающим в нормальных условиях проникновение агрессивных веществ в помещение.
Рычажно-грузовые клапаны
Такие конструкции для противодействия силе напора используют силу земного притяжения. Они могут монтироваться только в строго определенном производителем положении относительно горизонта и не допущены к применению на транспортных средствах и других подвижных объектах. Вес груза передается через рычаг штоку золотника, уравновешивая его до тех пор, пока давление в трубопроводе ниже порогового.
Чтобы избавиться от этих эффектов, и применяют двухседельные клапаны, каждый из которых невелик по габаритам и весу. Регулировка таких устройств проводится добавлением или удалением части груза, размещенного на рычаге. Они отличаются стабильностью параметров работы и отсутствием эффекта старения пружин, снижающих их упругость.
Магнито-пружинные клапаны
Современные конструкции относятся к изделиям непрямого действия. Запорный элемент приводится в действие соленоидом. В нормальном положении электромагнит прижимает его к седлу, а по достижении предельного напора автоматика управления отключает напряжение на катушке индуктивности. Давление среды отжимает золотник и затвор открывается.
В другой конструкции прижатие осуществляется мощной пружиной, а по достижении порогового значения напора управляющая команда включает соленоид, и он поднимает клапан.
Существует исполнение, в котором соленоид и прижимает золотник, и отжимает его под действием противоположно приложенного напряжения. В случае отключения питания устройство продолжает работать как обычное пружинное.
Главное преимущество магнитных устройств — для задания порогового значения нет необходимости в физическом доступе к арматуре. Порог можно изменить в настройках программы управления в зависимости от текущей ситуации или особенности данной стадии технологического процесса.
Такие конструкции стоят существенно дороже своих механических аналогов, но многократно окупают себя в сложных промышленных установках с большим чистом параметров и влияющих друг на друга элементов.

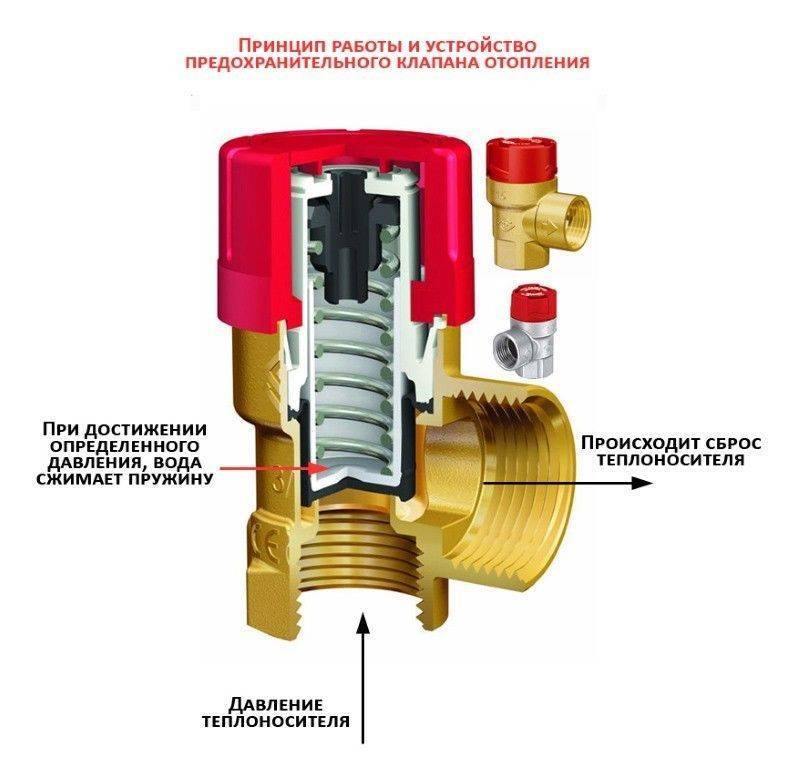

1 Процесс работы аварийного устройства
Многим пользователям закрытых систем отопления известен только один вариант предохранительной арматуры — пружинный клапан сброса давления воды, оснащённый фиксированной настройкой. Эти устройства применяются для установки на разных котлах, так как принадлежат к группе безопасного пользования отоплением вместе с манометрами и воздухоотводчиками.
Агрегаты, которые работают при помощи электроэнергии и газа дополняются предохранительными составляющими прямо с завода. Они находятся внутри корпуса и визуально не обнаруживаются. Следует разобраться в работе аварийного клапана сброса давления:
- 1. При обычных условиях мембрана, которая крепится к штоку и поддерживается пружиной, плотно находится в седле, тщательно перекрывая отверстие.
- 2. Перегревание теплоносителя приводит к увеличению его объёма и созданию в системе избыточного давления, которое частично компенсируется при помощи расширительного бака.
- 3. Когда давление воды поднимается до момента срабатывания клапана (при 3 барах), под его действием пружина сжимается и этим даёт возможность мембране открыть проход. Автоматическое сбрасывание воды происходит до возвращения пружины и мембраны в своё обычное положение.
- 4. Если возникает аварийная ситуация, владелец дома может самостоятельно сбросить избыточное давление. Для этого нужно повернуть рукоятку, находящуюся в верхней части изделия.
Не следует прочно соединять патрубок сбросного изделия с канализационной системой. По влажным местам определяется срабатывание клапана, если возникли проблемы в контуре (прекращение функционирования расширительного бака или циркуляционного насоса). Такая ситуация возможна при отключении электроэнергии. Бывает, что устройство даёт течь из-за засора между седлом и тарелкой.
Периферийная вторичная часть
Обратный клапан – элемент системы отопления, состоящий из пластиковой или же металлической основы, который выполняет функцию полного перекрытия подачи теплоносителя. Это происходит в том случае, когда поток начинает движение в обратную сторону. Металлический диск скреплен с пружиной, которая при движении потока в одну сторону находится под давлением, а при обратном движении пружина срабатывает на перекрытия прохода в трубе. Устройство клапана имеет не только диск и пружину, но и уплотнительную прокладку. Этот компонент помогает держать диск на месте плотно. Из-за этого практически отсутствует возможность протекания трубы. Дисковые клапаны широко используются в бытовых отопительных системах.
Рассмотрим принцип работы и пример, когда обратные клапаны необходимы, а когда нет. В рабочем режиме контуров, где присутствует циркуляция, наличие клапана необязательна. К примеру, если посмотреть на классическую котельную, где присутствуют три параллельных контура. Это может быть радиаторный контур с насосом, контур теплого пола со своим насосом и контур загрузки бойлера. Зачастую такие схемы используются в работе с напольными котлами, которые называются схемами насосных приоритетов.
Насосные приоритеты – это определение попеременной работы насосов. Например, использование обратных клапанов происходит, когда в работе остается только один насос.
Установка клапанов полностью отпадает, если на схеме есть гидрострелка. Это позволяет во время перепадов давления в определенных насосах, избавиться от этой проблемы, не применяя обратные клапаны. Гидрострелкой указан замыкающий участок, который работает для восстановления давления в одном из насосов.
Присутствие напольного котла в схеме тоже позволяет не устанавливать обратные клапаны для отопления. Это происходит за счет его бочки, перемыкающую определенное место от перепада, которую считают за нулевое сопротивление или гидрострелку. Емкость таких бочек иногда достигает 50 литров.
Обратные клапаны в отоплении применяют, если котел ставят на достаточно большое расстояние от насосов. Кроме того, если узлы и котел находятся на расстоянии 5 метров, но трубы имеют слишком узкий размер, это создает потери. В этом случае нерабочий насос может создавать циркуляцию и давление на другие узлы, поэтому стоит поставить на все три контура по обратному клапану.
Еще один пример использования обратных клапанов, когда есть настенный котел, а параллельно с ним происходит работа двух узлов. Чаще всего у настенных котлов одна система радиаторная, а вторая – смесительный настенный модуль, вместе с на теплый пол. Обратные клапаны не нужно устанавливать, если смесительный узел работает только в постоянном режиме, то в нерабочем состоянии клапанам нечего будет регулировать, потому что этот контур будет закрыт.
Бывают случаи, когда смесительном настенном узле не работает насос. Это иногда происходит, когда насос комнатным термостатом отключается во время определенной комнатной температуре. В этом случае клапан необходим, потому что циркуляция продолжиться в узле.
Сейчас на рынке предлагаются современные смесительные узлы, когда на коллекторе все петли отключаются. Для того чтобы насос не работал в холостом ходу, к коллектору добавляют еще и байпас с перепускным клапаном. Еще используют коммутатор питания, который выключает насос во время того, когда все петли на коллекторе закрыты. Отсутствие должных элементов, может спровоцировать короткозамкнутый узел.
Это все случаи, когда обратные клапаны не нужны. В большинстве других условий использование обратных клапанов не требуется. Используют клапаны только в паре случаев:
- Когда три узла параллельного соединения и в одном из них отсутствует работа.
- При установке современных коллекторов.
Случаев, когда используют обратные клапаны очень редко, поэтому сейчас их постепенно убирают с использования.
Регулировка предохранительного клапана
Настройка устройства осуществляется после завершения монтажных работ и промывки отопительной системы. Регулировка давления клапана с пружинным механизмом производится при помощи поворота регулировочного колпачка, сжимающего стальную пружину. Регулировка давления у рычажно-грузового клапана осуществляется перемещением груза по рычагу.
Предохранительный клапан в системе отопления.
Совет! Если система отопления функционирует стабильно, без сбоев и превышения давления, тогда сбросной предохранительный клапан остается без «работы» в течении длительного периода времени и может засоряться различными загрязнениями. Поэтому рекомендуется периодически его прочищать, для чего необходимо повернуть колпачок по направлению стрелки. Такая процедура позволяет предотвратить появление течей, большая часть которых вызвана именно засорением клапана.
Одной из наиболее распространенных причин срабатывания клапана является чрезмерная подпитка системы.
Примечание! Не рекомендуется использование в системах отопления двухпозиционных клапанов. Это связано с их конструкцией, которая при достижении давления настройки, обеспечивает моментальное полное открытие устройства, что вызывает резкое снижение давления. Помимо этого, после сброса излишнего давления, клапан также быстро закрывается, что вызывает гидроудар.
Настройка Предохранительного клапана
Настройка предохранительного клапана выполняется по месту установки, после завершения монтажных работ и промывки защищаемой системы. Для этого задают давление настройки, проверяют давление начала открытия, полного открытия и закрытия предохранительного клапана.
Давление настройки предохранительного клапана следует установить несколько выше максимального рабочего давления, соответствующего нормальному режиму эксплуатации защищаемой установки.
Давление полного открытия предохранительного клапана не должно превышать максимально допустимого давления для наиболее слабого элемента защищаемой системы.
Давление закрытия предохранительного клапана должно быть выше минимально допустимого давления, соответствующего нормальному режиму эксплуатации.
Настройка давления в пружинном предохранительном клапане выполняется вращением регулировочного винта сжимающего пружину, которая прижимает затвор к седлу, а настройка предохранительного клапана рычажной конструкции выполняется определением необходимой массы груза.
Предварительной настройки не требуют предохранительные клапаны давление настройки, которых фиксировано заводом изготовителем.
Работоспособным считается предохранительный клапан, если он обеспечивает герметичность перекрытия, полное открытие и закрытие затвора, а давления, настройки, начала открытия, полного открытия и закрытия отклоняются в пределах допустимых величин приведенных в паспорте клапана.
Пример: Настройка предохранительного клапана в системе отопления 10 этажного здания подключённого от автономной котельной (или по независимой схеме к тепловой сети). В месте установки предохранительного клапана на уровне подвала значения давлений составят:
Минимальное рабочее давление — определяется как сумма статического давления системы отопления, а это 10 этажей по 3метра=30м.вод.ст, плюс минимальное избыточное давление на уровне верхнего этажа – зададимся 5 метрами, итого Pmin = 30+5=35 м.вод.ст = 3,5 бар. Минимальное рабочее давление в системе отопления устанавливается при её заполнении холодной водой. Повышение температуры воды приводит к росту давления до максимального рабочего значения. Подробнее смотри Принцип работы расширительного бака.
Максимальное рабочее давление для системы отопления задаётся при расчёте закрытого расширительного бака, чем оно меньше тем больше потребный объём расширительного бака и тем выше его стоимость. Для нашего здания рациональным было бы принять максимальное рабочее давление — Pр=5,5 бар. Максимальное рабочее давление в закрытом контуре системы отопления достигается при максимальной температуре теплоносителя, то есть в самые холодные дни отопительного периода.
Максимально допустимое давление для системы отопления определяется пределом прочности наиболее слабого элемента циркуляционного кольца, предположим что оно составляет — Pmax=8 бар.
Для такой системы отопления предохранительный клапан должен быть настроен на давление Рн=6 бар, при этом давление начала его открытия составит примерно Рно=6,2 бара, давление полного открытия составит Рпо=6,8 бар, а давление закрытия Рз=4,8 бар.
Источник
Как слить воду через клапан?
Обычно вода сливается при диагностике поломок. Однако существуют и другие ситуации, когда это процедура необходима.
- Дачные бойлеры. В конце дачного сезона сливать воду необходимо во избежание замерзания. Игнорирование условия приведет к разрыву бойлера в зимний период.
- Авария. В данном случае потребуется освободить емкость бойлера от воды, чтобы устранить неисправности в водопроводной системе.
Некоторые установки не рассчитаны на длительное простаивание без воды. Данная информация указывается в руководстве по эксплуатации. В данном случае на выручку приходит бутылочная вода.
Используя предохранительный клапан, слив воды осуществляется более размеренно и безопасно. Чтобы освободить емкость надо выполнить ряд манипуляций.
- Устройство нагрева пребывает под определенным уровнем давления, поэтому необходимо перекрыть запорный элемент впуска холодной воды. Далее следует постараться максимально выпустить воду через кран.
- После того, как вода полностью уйдет, краник перекрывается. На клапане есть рычаг. Слив начнется сразу же после попадания воздуха в бак. Если водонагреватель оснащен пробкой – ее необходимо вынуть. Если технического отверстия нет – открывается дополнительный краник для вывода воды. Он располагается на патрубке.
- Воздушные массы попадают внутрь, и вода сливается через носик на предохранительном клапане.
Слив – процесс долгий, но не требует больших усилий и особых навыков. Водонагреватель на 50-80 литров опустеет, примерно, спустя 1,5 – 2 часа. В случае, если в клапане имеются накопления ила, то слив воды будет длиться от 3 до 4 ч.
Читайте так же:
Разновидности клапанов сброса избыточного давления
По способу прижатия запорного элемента к седлу устройства подразделяются на следующие виды:
- Пружинные. Сила упругой деформации металла пружины удерживает затвор в закрытом состоянии. Она подбирается таким образом, чтобы напор, превышающий заданный уровень, отжимал запорный элемент от седла. Пружинные модели выпускаются как на постоянное давление срабатывания, так и с возможностью его регулировки. Для этого в конструкцию добавляют регулировочный винт, предварительно сжимающий или ослабляющий пружину. В ходе эксплуатации пружина понемногу теряет свою упругость, и значение срабатывания может измениться.
- Рычажно грузовые. Для прижатия используется сила земного притяжения, воздействующая на груз, подвешенный на конце рычага. Такая система обладает широкими возможностями для регулировки значения срабатывания. Для его увеличения груз передвигают к концу рычага, для уменьшения- ближе к корпусу. Кроме возможностей для точной регулировки, эта конструкция обладает еще одним достоинством: стабильностью значения давления сброса на длительных промежутках времени. Рычажные устройства отличаются большими габаритами и массой. Они применяются в качестве предохранительного клапана для компрессоров большой производительности, установленных стационарно.
- Электромагнитные. В этих передовых устройствах для прижатия запорного элемента используется электромагнитный привод- соленоид. Такие устройства работают в качестве исполнительного элемента централизованной автоматизированной системы управления. Датчик давления может размещаться рядом с затвором, а можем находиться в совсем другой части системы. Большинство из них снабжаются дополнительно рабочей пружиной. При пропадании электропитания или связи с управляющей системой клапан сброса превращается в обычный механический.
По способу присоединения арматура сброса делится на следующие типы:
- Резьбовые. Наиболее распространяемый тип для устройств сброса малого давления. Легки в монтаже и демонтаже даже для неподготовленного персонала- для этого достаточно гаечного ключа. Чаще всего используются как аварийный клапан мобильного компрессора небольшой мощности.
- Фланцевые. Сложнее в монтаже и дороже, обеспечивают высокую герметичность. применяются в системах среднего и высокого давления.
- Сварные. Обеспечивают максимальную герметичность и надежность. Сложны в монтаже/демонтаже, требуется специальное оборудование и подготовленный персонал.
По материалу, из которого изготовлено устройство, различают:
- Стальные. Обладают высокой прочностью и большим ресурсом. Выдерживают большое давление.
- Латунные. Отличаются высокой коррозионной стойкостью и большим ресурсом.
- Пластмассовые. Дешевы, но рассчитаны на невысокие значения напора.
Зонирование
Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь.
Есть несколько простых правил, которых советуют придерживаться мастера:
- Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
- Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
- Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.
Для чего служит перепускной клапан в трубопроводе
Во время работы отопительной или водонагревательной систем объем рабочей среды может меняться. Повышение или снижение давления теплоносителя негативно сказывается на работоспособности теплового контура: может привести к неравномерному прогреву, завоздушиванию узлов системы, поломкам. Сказывается изменение напора рабочей среды и на комфорте: неконтролируемо меняется температура в помещениях, а трубы начинают гудеть и вибрировать
Чтобы этого не происходило, важно поддерживать баланс давления в трубопроводе. Постоянно следить за давлением, стравливать или добавлять теплоноситель вручную несложно, но эту рутинную работу лучше доверить автоматике
Постоянно следить за давлением, стравливать или добавлять теплоноситель вручную несложно, но эту рутинную работу лучше доверить автоматике.
Классификация
пружинные – в таких устройствах шток золотника подпружинен и при нормальном давлении клапан перекрыт. Как только давление начинает нарастать, пружина сжимается и увеличивается проходное отверстие – излишки теплоносителя сбрасываются в отдельную емкость или в обратку;
устройства рычажного типа отличает большая цена и возможность гибкой регулировки требуемого для его открытия усилия. Груз находится на рычаге, причем закреплен он на нем так, что может перемещаться. Регулируя положение груза на рычаге можно увеличивать/уменьшать требуемое для его открытия усилие.
Образец рычажного типа
Можно привести классификацию и по степени и способу подъема:
- если подъем не превышает 0,05 высоты седла, то такое устройство считается малоподъемным;
- полноподъемное устройство обеспечивает перемещение затвора на расстояние равное высоте седла (или даже превышающее его).
Что касается способа регулировки, то обратный клапан для отопления может быть:
- с плавной регулировкой – как пример можно привести пружинный тип. Перемещение затвора зависит от давления в трубе;
- с 2-ступенчатой регулировкой – задается некое пороговое значение давления, при превышении которого автоматически полностью открывается проходное отверстие, причем это происходит практически мгновенно. Применяется в промышленности, где потеря даже нескольких секунд может привести к серьезным последствиям.
Обратные и перепускные устройства
Обратный клапан в системе отопления позволяет теплоносителю передвигаться только в одном направлении. Подпружиненный шток пропускает воду только в одном направлении.
Устройство обратного клапана
Иногда вместо предохранителя открытого типа используется перепускной клапан для отопления.
Основная его функция та же – выравнивание давления в системе, но если открытый вариант просто сбрасывает излишки теплоносителя, то перепускной аналог воду перенаправляет в пределах отопительного контура.
Если перед радиаторами установлены термостаты, то в теплое время может сложиться ситуация, когда все они достаточно сильно перекрывают поступление воды в батареи. В результате в подающей трубе растет давление.
Если на выходе из котла установлен перепускной клапан, то он просто часть теплоносителя передаст из подающей в отводящую трубу. Так что, если используется клапан отопителя, то дополнительная защита системы обогрева необходима.
Схема размещения
Трехходовые клапаны
Главным отличием устройства этого типа является конструкция – 1 вход и 2 выхода.
Благодаря этому трехходовое устройство можно использовать для смешивания горячего теплоносителя с остывшим.
Схема работы 3-ходового клапана
Трехходовой клапан позволяет организовать подмес теплоносителя из обратки в подающую трубу и исключить риск подачи слишком горячей воды.
трехходовой клапан для отопления позволяет изолировать один отопительный контур от другого (это может понадобиться если используются разные теплоносители).
Внутри корпуса находится либо заслонка, либо шар, поворотом которого регулируется ток теплоносителя. Для управления заслонкой может использоваться сервопривод, соединенный с комнатным термостатом.
