Керно. Сверлим там, где надо!

Виды керно и их назначение

Виды керно различаются по принципу действия и основному предназначению. В арсенале слесарей можно встретить такие виды как:

Предназначен для работы с металлом, кафельной плиткой, другими видами полированной или гладкой поверхности.

Используется для кернения поверхностей, по форме напоминающих шар.

Название говорит само за себя, инструмент можно регулировать.

Механический кернер

Позволяет производить работы одной рукой и без использования молотка, при этом глубина лунок всегда одинакова.

Такой прибор идеален для работы с хрупкими, мягкими материалами.

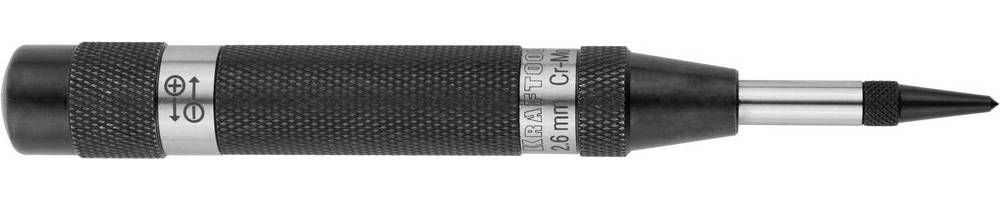

Автоматический кернер

Отличается от механического вида только тем, что содержит внутри себя соленоид, который втягивает в себя подпружинный ударник, за счет чего и осуществляется удар по материалу.

Автоматическое устройство является самым удобным в применении, поскольку не требует затрат физических усилий.

Самодельное керно

Применяется для работы с самыми разными материалами: от пластмассы до меди, бронзы и других видов цветных металлов.

Для профессионального использования обычно приобретаются и автоматический и классический прибор, в домашнем же обиходе, когда применение кернера требуется крайне редко, можно обойтись самоделкой.

Как сделать кернер своими руками

Для тех, кто не хочет отдавать 300 – 500 кровных рублей за более ли менее нормальный по качеству кернер, есть несколько вариантов изготовления этого инструмента своими силами. О первом мы уже упоминали – из шестигранника.

Для изготовления простейшего кернера из этого материала достаточно обточить его ударную часть, заточить его кончик под заданный угол и закалить ее и боек. А сделать это можно даже на обычной газовой плите, раскалив металл до ярко-розового свечения. Хотя значительно быстрее это сделать при помощи газовой горелки или бензиновой паяльной лампы, которые, как мы надеемся, в вашей мастерской уже имеются.

Разогретый металл нужно опустить на 4-5 сек. в воду, затем на 1 сек. вынуть и повторно опустить еще на 10 -15. Если вы произведете те же процедуры, но окуная инструмент в масло – произойдет воронение, что еще лучше.

Также вы можете быстро изготовить примитивный, но вполне работоспособный кернер из старого, утратившего работоспособность боковых кромок, а значит не подлежащего заточке, сверла, просто заострив его конец.

Правда, в чистом виде использовать такой инструмент, мы все же не рекомендуем – он очень хрупкий и при ударе может расколоться и нанести травму. В крайнем случае, наденьте на него обрезок шланга высокого давления, как в варианте на фото, но лучше – подберите металлическую втулку из трубки подходящего диаметра или выточите ее.

Кроме упомянутых вариантов есть способ изготовить кернер из практически любой стали, но закалить можно только углеродистую. Если вы не уверены в содержании в ней углерода, то проверить это можно по искре при обработке на точиле. А вот и видео:

И если вы не увидели долгожданных звездочек при заточке подходящего прутка для изготовления кернера, то можно произвести процесс цементации, о которой мы упоминали в начале статьи. Сделать это в домашних условиях можно двумя способами. Если у вас имеется в хозяйстве сварочный аппарат, то показанный на видео – наиболее приемлемый и простой.

А если приобретение сварочного аппарата все еще в планах, то поищите поблизости металлообрабатывающий завод, где точат детали из чугуна и наберите чугунной стружки, чем мельче – тем лучше.

Или купите чугунный порошок через интернет. Раскалив металл до того же ярко-розового свечения, опускайте часть заготовки, которой требуется закалка в чугунную стружку. Углерод из чугуна переместится в поверхностный слой вашей низкоуглеродистой стали и сделает возможной ее закалку.

Процедуру можно повторять несколько раз, но заточку кернера произведите до нее. Впрочем, ремонтировать инструмент в дальнейшем можно таким же образом.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Если у вас дома валяются клапана от автомобиля, не спешите их выбрасывать!

Я хочу рассказать, как своими руками с клапана можно сделать отличный керн, который будет работать не хуже заводского, да и выглядеть будет совсем не плохо.

Использовать нужно только впускной клапан, поскольку он полностью цельный и не имеет внутри полости как у выпускного клапана.

Что такое кернер и зачем он нужен

Кернер – разновидность металлического инструмента, главное назначение которого – создание лунок. Внешний вид устройства схож со стержнем, где одна сторона оснащена острым наконечником (угол заточки – 120 градусов), а вторая – плоская, чаще ее называют бойком.

Работа с этим инструментом не вызовет трудностей даже у новичка. Так, человек выбирает место, где в будущем будет проводиться сверление, устанавливает на него керно острой стороной книзу и бьет молотком.

Из-за того, что прибор может представлять угрозу для руки: повреждение кисти, пальцев и т.д., то некоторые производители модернизировали устройство и сделали его автоматическим. Аппарат приходит в действие за счет взводно-спускового механизма. Он работает безотказно и для этого не требуется молоток. За одну минуту оператор способен нанести более 30 лунок – это отличный показатель. Ведь скорость возрастает в разы.

Керно. Сверлим там, где надо!

Обычный инструмент керно состоит из одной детали – прочного стального стержня. Это может быть сталь У8, закалённая до 65 HRG и отпущенная. Используется хром-ванадиевый сплав или другие прочные виды. Один конец заточен в виде конуса, второй плоский. Сам стержень бывает семигранный или округлый. Длина кернера колеблется от 10 до 16 см, толщина – 0,8-1,2 см.

Процесс разметки кернов (лунок для установки сверла) происходит так. Держат его левой рукой. Острым концом инструмент устанавливают в месте предполагаемого отверстия.

Не следует путать это слово с понятием в геологии, где оно обозначает породу, добытую при бурении.

Затачивать керно наждаком не имеет смысла, так как его материал не поддаётся такой обработке.

Применение

С помощью керна можно делать наметку на любых поверхностях. Целесообразно использовать его при работе с гладкими материалами. Это кафель, полированные поверхности. Чаще всего его применяют при сверлении металла. Поэтому керно чаще относят к слесарным инструментам.

Активно используют его и каменщики. Для этого созданы специальные кернеры каменщиков. Они мало чем отличаются от слесарных. Часто их окрашивают порошковой краской в яркий цвет, чтобы легче было найти в случае утери.

Применяют керно и для того, чтобы линии обработки стали заметными. Для этого нанесённую разметку проходят частыми кернами, делая её пунктирной.

Какие бывают?

Автоматический кернер даёт возможность:

Автоматическое керно позволяет за минуту сделать до 50 ударов при расстоянии 2 см между лунками.

Вместо острия керно в стержень можно вставлять клеймо и клеймить детали.

Автоматическое (механическое) керно на вид немного похоже на металлическую авторучку. Оно состоит из двух камер, в каждой из которых есть свой боек. Первая сделана в виде срезанного конуса. Там находится ударный боек, который и будет наносить керны на поверхность. За ним расположен подпружинно-ударный боек с направляющим штоком. Его пружина немного смещена вбок.

За ним внутри корпуса расположено сквозное отверстие. Во второй камере подпружиненный мощной пружиной поршенёк со скошенной кромкой.

Когда инструмент устанавливают на поверхности и большим пальцем правой руки нажимают на упорный колпачок, ударный боек упирается в край напружиненного поршенька, приподнимая его. Пружина за ним сжимается и создаёт встречное давление.

В конце процесса сжатия происходит центрирование и выравнивание по направлению к первичной камере. Это приводит к тому, что шток срывается и резко проваливается в отверстие.

Давление пружины через промежуточные элементы передаётся на боёк. Он ударяется о поверхность материала, и на ней остаётся лунка от автоматического кернера.

В некоторых моделях нижний боек можно менять, продлевая, таким образом, время службы инструмента.

Кернер механический, пружинный – делаем лунки под сверло + Видео

При достаточной твердости металла сверло или саморез, завинчиваемый шуруповертом, могут с легкостью соскользнуть с намеченной точки, и в такой ситуации не избежать крупной царапины или даже сломанного сверла. Чтобы такого не случалось, принято делать лунки или керны, и инструмент для этого есть специальный – кернер!

Накерниватель – что за инструмент?

Накерниватель представляет собой совершенно простое устройство – стальной стержень от 100 до 160 мм в длину, диаметром 8-12 мм.

Стержень является в то же время и ручкой, поэтому имеет множественные насечки для предотвращения выскальзывания из руки.

Острие инструмента обычно выполнено из особо твердых сплавов и заточено под углом от 30° до 75°, в зависимости от целей, которые преследуются. Чем острее угол, тем точнее делаются разметки, вплоть до накернивания центра будущих отверстий.

Использование этого инструмента совершенно простое – для начала делаете разметку на поверхности карандашом, затем к прочерченной линии прикладываете накерниватель в левой руке (если вы правша), плотно прижимаете и наносите удар по торцу молотком в правой руке.

Только не нужно путать накерниватель с пробойником! Конечно, в случае необходимости в тонком металле пробить отверстие для гвоздя или шурупа тоже можно, более того, если инструмент хорошо заточен, это может произойти совершенно случайно, если вы не рассчитаете немного силы. Однако стержень накернивателя от такого использования очень быстро затупится или, еще хуже, сломается.

Накерниватель-циркуль позволяет с легкостью намечать дуги небольшого диаметра, а накерниватель-колокол служит для более точной разметки центральных отверстий на заготовках, которые в дальнейшем подлежат дополнительной обработке. Принцип работы этих инструментов чрезвычайно прост – приложил к изделию или заготовке, ударил молотком по торцу и получил нужный керн.

Механический пружинный кернер – инструмент для работы без молотка

Если для работы с обычным накернивателем вам понадобятся обе руки, то для работы с механическим или пружинным инструментом нужна лишь одна рука. Принцип действия такого инструмента заключается в плотном сжатии и самостоятельном освобождении пружины, которая приводит в действие внутренний боек, наносящий удар по стержню.

Существует и электрический автоматический кернер, в котором вместо усилия человеческой руки боек в действие приводит электрическая цепь, создающая кратковременное магнитное поле.

Ударник под действием поля втягивается, цепь размыкается, и освобожденный боек наносит удар по стержню.

Механические и электрические накерниватели способы в разы ускорить процесс накернивания – в минуту вы сможете делать до 40-50 лунок!

Оптимальным вариантом для домашнего использования будет либо стандартный накерниватель, либо недорогая пружинная версия, для постоянной работы лучше приобрести, как минимум, качественный механический керн, еще лучше – его электрическую версию.

Накерниватель своими руками – из чего можно сделать?

Накерниватель вполне можно сделать из тонкого сверла, заточив его под нужным углом. Однако тонкий стержень очень неустойчив и то и дело будет от удара выскакивать и улетать в разные стороны.

Поэтому либо продумайте вариант хорошей ручки, либо приобретите готовый инструмент. Кстати, с готовыми инструментами не все так просто – стержни зачастую затупляются очень быстро, после первых 50-100 накерниваний.

Объясняется это просто – производители использовали дешевый сплав.

В таком случае не обойтись без собственного творчества! Опять же, пригодится старое сверло или твердосплавный бур. Ваша задача – подогнать один конец под патрон дрели или сетевого шуруповерта. Для этого может понадобиться отрезать лишние детали болгаркой или сточить на точиле.

На все про все у вас может уйти около получаса.

Близкие родственники накернивателя – бородок-добойник и шлямбур

Накерниватель, бородок-добойник и шлямбур настолько внешне похожи, что спутать их проще простого! Однако же функции они исполняют все совершенно разные.

Бородок-добойник имеет практически полное сходство с накернивателем, за тем отличием, что рабочая его часть представляет собой урезанный конус.

Добойником также можно оставлять крупные отметины на металле, однако же, чаще всего, его используют для пробивки небольших отверстий в металле или для добивания крепежных элементов в материал.

Изготовлены добойники чаще всего из хром-ванадиевой стали. Лучше выбирать инструмент с закаленными наконечником и бойком. Рукоятка должна быть достаточно толстой, чтобы удобно было ее охватывать рукой.

Преимущества инструмента

Судя по отзывам владельцев таких изделий, пружинный автоматический кернер обладает следующими достоинствами:

  • Разметка производится при помощи одной руки: ударный инструмент не применяется.
  • У мастера появляется возможность контролировать силу удара конусообразным стержнем по металлической поверхности. Эта функция, которой обладает автоматический механический кернер, позволяет спокойно обрабатывать мягкие и хрупкие материалы, не рискуя их повредить: одинаковая глубина — характерная особенность для всех отверстий, выполненных этим инструментом.
  • Процедура разметки механическим кернером по сравнению со стандартным выполняется намного быстрее.

Рейтинг кернеров

Самые известные производители профессиональных и полупрофессиональных инструментов предлагают приобрести кернер именно у них.

Фирма HAUPA, чей керно называется удобным для рук и изготовленным из высококачественной ударопрочной стали;

Фирма RENNSTEIG – единственным недостатком считается завышенная цена;

Фирма ТОРЕХ – традиционно производящая крепкие инструменты.

Фирма KRAFTOOL – производит высококачественную продукцию.

Выбирая кернер известного производителя можно гарантировать долгую его службу и безопасность в использовании.

В работе с металлом мастеру часто приходится просверливать отверстия. Во время этой процедуры сверло дрели нередко соскальзывает в стороны, создавая тем самым большие неудобства. Предотвратить это можно за счет использования такого приспособления, как автоматический кернер.

Чем полезны хлебцы Dr Korner

Благодаря натуральному составу хлебцы обладают свойствами:

  • регулировать работу ЖКТ;
  • препятствовать отложению жировых клеток;
  • выводить шлаки и токсины.

Полезное изделие содержит в несколько раз меньше калорий в отличие от такого же по размеру куска булки. При этом голод маленький кружочек утолит в несколько раз быстрее из-за высокого содержания клетчатки.

Еще одно достоинство – насыщенность важными для организма человека элементами. Кальций и фосфор необходимы для поддержания здоровья зубов, костей, ногтей и волос. Железо предотвращает развитие анемии. Магний способствует улучшению работоспособности мышц.

Хлебцы Dr Korner разрешены при грудном вскармливании. Они обладают свойствами укреплять иммунитет кормящей мамы, снижать вес и восполнять потерю важных веществ.

Хлебцы можно употреблять людям, страдающим диабетом. Гликемический индекс хлебцев Dr Korner не достигает 50 единиц. Это означает, что свойства продукта незначительно увеличивают уровень сахара в крови, поэтому его рекомендуют эндокринологи.

Как пользоваться керном?

Если в процессе работы требуется сделать отверстие в какой-либо детали, то прежде всего надо наметить будущее место сверления. Для этого используют слесарный кернер. Помните, что подобные манипуляции следует проводить на массивном твердом основании. Процесс работы с ручным инструментом происходит следующим образом:

  1. Устанавливаем кернер заостренным концом в размеченную точку на заготовке, причем держать инструмент надо строго вертикально.
  2. Наносим точный резкий удар молотком по затыльнику. При этом надо соизмерять силу удара, ведь при чрезмерном усилии тонкая заготовка может деформироваться
  3. Принцип работы пружинного керна отличается тем, что по нему не надо бить молотком, а только надавить на инструмент для сжатия пружины.

Функции и назначения керна

Геометрические и эксплуатационные характеристики обычных кернеров регламентируются ГОСТ 7213-72, а автоматический инструмент изготавливается по ТУ и внутренней документации отдельных предприятий. Основное назначение кернера — создание нестираемых отметок на поверхности заготовки и углублений в металле для точного захода сверла.

В обоих случаях кернение проводится по заранее нанесенным разметочным линиям. При большом количестве керновых точек предпочтительнее использовать автоматический инструмент, т. к. это значительно повышает производительность труда и снижает вероятность ошибки вследствие усталости слесаря.

Автоматическая центровка риски на поверхности заготовки происходит вследствие равномерной опоры конуса на поверхность отверстия детали-шаблона.

Кроме нанесения разметки, кернение также используют для стопорения (предотвращения раскручивания) резьбовых соединений. Для этого наносят от одного до трех керновых углублений в зазор между резьбой винта и гайки или по краям шлица винта с потайной головкой.

Возникающая при ударе деформация металла достаточна для стопорения, но позволяет раскрутить резьбовое соединение с помощью обычного инструмента. При массовом производстве такую операцию лучше выполнять автоматическим инструментом.

Еще одна область использования кернеров — ударно-точечная маркировка. Нанесение кодировки на детали является обязательным для их последующей обработки и идентификации в сборочном производстве.

Обычно для этого используют специализированные пневматические и электрические машинки, но при единичном производстве в небольших объемах вполне можно обойтись и автоматическим механическим кернером.

Классификация инструмента

Кернер предназначен для создания небольших конических углублений на поверхности металла с помощью заостренного конца, который в соответствии с ГОСТ должен быть заточен под углом 60÷90º.

Принцип работы всех инструментов для кернения одинаков: углубление острия в размечаемый материал происходит при ударе по заднему концу стержня, а прилагаемое при этом усилие зависит от твердости заготовки.

Основные различия отдельных видов кернеров — это способы нанесения удара и удержания стержня в заданном положении. В первую очередь различают обычные ручные и автоматические кернеры.

Последние в свою очередь делятся на механические устройства с ручным приводом и установки с пневмо- и электроударниками. Кроме устройств для кернения с ручным удержанием стержня в требуемой позиции, выпускается инструмент с автоматической установкой острия в нужное место и под заданным углом.

К нему относятся переводные и самоцентрирующиеся кернеры. Кроме того, существует ряд приспособлений для кернения, дополненных специальной оснасткой (лупы, циркули и пр.). В отдельную группу обычно выделяют устройства для ударно-точечной маркировки, которые по своей сути являются автоматическими кернерами специального назначения.

Ручной кернер

В отличие от автоматического разметочного инструмента, представляющего собой сборные изделия, обычный ручной кернер является монолитным металлическим стержнем и состоит из четырех функциональных частей (см. рис. ниже):

В зависимости от условий эксплуатации на наружную поверхность изделия могут наноситься различные защитно-декоративные покрытия. В самом простом случае это обычное чернение, а для работы в особых условиях применяют покрытия из хрома по подслою никеля и кадмированного хрома.

Автоматический кернер

Среди автоматических кернеров самыми распространенными являются ручные механические, позволяющие наносить разметку одной рукой.

В большинстве из них используется механизм Свита (Sweet) с промежуточным толкателем, и только в работающих с большим усилием промышленных моделях применяют другие типы механизмов без толкателей.

Корпус типичного автоматического механического кернера состоит из трех частей (см. рис. ниже). Такая конструкция выбрана исключительно для удобства его изготовления, а также сборки и разборки инструмента.

Брак при разметке

Прежде всего, при разметке всплывает брак, допущенный на предыдущих стадиях изготовления. Продукция заготовительных участков или цехов, а также материалы, приобретенные на других предприятиях, обнаруживают:

  • нарушение размеров
  • искажение формы
  • коробление.

Такие отливки или прокат дальнейшим разметочным операциям не подлежат, а возвращаются в подразделение или организацию, допустившую брак, для его исправления.

На этапе собственно разметки брак может быть вызван следующими факторами:

  • Неточность чертежа. Слесарь, не задумываясь, отображает неправильные размеры на детали, и в ходе дальнейшей обработки выходит бракованная продукция.
  • Неточность или неисправность инструментов. Все разметочные инструменты подлежат обязательной периодической поверке в метрологической службе предприятия или в авторизованном метрологическом центре.
  • Неправильное использование инструмента или вспомогательных разметочных принадлежностей. Известны случаи, когда вместо мерных калиброванных подкладок для выставления уровня использовались обычные подкладки. В этом случае также возможна ошибочное нанесение углов и уклонов.
  • Неточность установки заготовки на разметочный стол или плазу. Приводят к перекосам при откладывании размеров, нарушению параллельности и соосности.
  • Неправильный выбор базовых плоскостей. Возможно также, что часть размеров наносилась от базовых плоскостей, а часть — от черновых поверхностей заготовки.

Брак при разметке

Отдельно в ряду причин брака стоят ошибки разметчика. К ним относится:

  • Неправильно прочитанный чертеж. Возможно нанесение радиуса вместо диаметра и наоборот, неточное нанесение центров отверстий относительно центровых рисок и т.п. В случае возникновения затруднений слесарь обязан обратиться за разъяснениями к бригадиру или мастеру.
  • Неаккуратность и невнимательность при кернении и нанесении линий.

Халатность может допустить как сам слесарь, так и его руководители, не поверившие вовремя инструмент или выдавшие неподходящие разметочные приспособления.

Обычно разметочные операции поручают наиболее опытным и ответственным работникам, рассчитывая на то, что они не будут механически переносить размеры с чертежа на заготовку, а отнесутся к делу вдумчиво и вовремя заметят и устранят причины возможного брака самостоятельно или обратившись к своим руководителям.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Кернер – это слесарный инструмент, по форме похожий на металлический стержень, одна сторона которого заострена, а другая подготовлена к нанесению по ней ударов молотка.

Этот инструмент также называют керно, его предназначением является создание лунок, позволяющих сделать дальнейшее сверление материала максимально удобным.

Такое углубление предотвращает внезапное соскальзывание сверла, и гарантирует, что отверстие будет создано в нужном месте.

Типы кернеров — фото

Кроме ручного варианта этого инструмента существуют и другие его разновидности.

Кернер-циркуль, кроме четкого кернения по окружности от заданного (и накерненного же) центра, позволяет производить кернение на заранее выставленном расстоянии от края заготовки, что удобно, если таких кернов должно быть много. Кроме того ножку можно менять на несложное приспособление-удлинитель и опять-таки откладывать нужное расстояние от кромки, уменьшая количество линий разметки.

Кернер-колокол предназначен в первую очередь для кернения шарообразных поверхностей. Установленный на шар, он безупречно самоустановится на его вершину, поэтому еще его называют центроискателем. Базовой же линией может служить окружность, очерченная по его юбке

Также при помощи центроискателя легко кернить центры торцов цилиндрических фигур, конечно если подходят диаметры.

Механический пружинный кернер позволяет производить кернение одной рукой, важно только установить его строго перпендикулярно и не изменить это положение при нажиме. Среди его преимуществ также значится одинаковая глубина полученных кернов. А возможность регулировки усилия делает возможной работу даже с хрупкими или мягкими материалами без боязни их повредить.

А возможность регулировки усилия делает возможной работу даже с хрупкими или мягкими материалами без боязни их повредить.

Kerner-5

Kerner-6

Kerner-3

Kerner-4

Немаловажен также фактор явного повышения скорости кернения.

4. В электрическом кернере индукционная катушка втягивает подпружиненный ударник. Все остальное очень похоже на механический вариант инструмента.

Дополнительные приспособления

По протяжению рисок наносят точечные углубления, называемые кернами. Необходимость в них обусловлена двумя факторами. Во-первых, они улучшают видимость разметки. Во-вторых, кернеры обеспечивают фиксацию инструментов при последующих работах, повышая их точность. Для осуществления кернения создан ряд специализированных приспособлений.

Специальный высокоточный кернер оснащен стойкой с тремя ножками. Существуют варианты, оснащенные собственным грузом для воздействия на стержень.

В качестве одного из специализированных вариантов можно рассмотреть кернер Ю. В. Козловского. Это высокопроизводительный и высокоточный инструмент, рассчитанный на кернение при делении окружностей. Данное оборудование для разметки имеет внутри корпуса боек и пружину. Для фиксации бойка при настройке установлена резьбовая втулка. Ножки смонтированы на корпусе посредством пружины и винтов. Гайка обеспечивает возможность их одновременного перемещения. На ножках гайками закреплены сменные иглы.

Кроме того, существует автоматический кернер. Его стержень находится в корпусе с двумя пружинами и ударником с сухарем. Принцип функционирования приведен далее. При нажатии стержень противоположным концом упирается в сухарь. Вследствие этого ударник, поднимаясь, сжимает пружину. Соприкасаясь с заплечником, сухарь отходит от стержня. Под влиянием разжимания пружины ударник бьет по стержню, а пружина восстанавливает начальное положение. Автоматический кернер значительно упрощает работы благодаря тому, что не требует применения молотка.

Электрический кернер в качестве специфических элементов включает катушки с проволочной обмоткой и электропроводку. Прочие компоненты – те же, что и у других вариантов. При нажатии рабочей поверхностью пружина замыкает цепь, и вследствие прохождения тока сквозь катушку создается магнитное поле. Из-за этого ударник входит в нее и бьет по стержню. При отдалении инструмента от рабочей поверхности цепь размыкается, и ударник переходит в начальную позицию.

С целью выделения разметки ее окрашивают с применением специализированных составов. Их тип определяется материалом и свойствами поверхности. Обычно применяют такие составы, как быстросохнущие лакокрасочные материалы, водяной раствор мела, сиккатива и столярного клея, медный купорос. Материалы первого типа подходят для титановых, алюминиевых, медных сплавов с обработанными поверхностями. Для необработанных литых либо кованных деталей используют мел, либо раствор на его основе. Медный купорос подходит лишь для обработанного черного металла.

Помимо этого, для разметки требуются инструменты для монтажа и кантования заготовок по металлу.

Разметочные призмы имеют одну либо две выемки. Данные приспособления дифференцируют на варианты нормальной и повышенной точности. Они отличаются материалом: первые производят из сталей определенных марок, вторые – из чугуна. Для ступенчатых валов используют регулируемые призмы либо с винтовой опорой.

Таким образом, для слесарных работ подходят простые разметочные и измерительные инструменты, однако более сложное оборудование упрощает их и расширяет возможности.

Классификация инструмента

Кернер предназначен для создания небольших конических углублений на поверхности металла с помощью заостренного конца, который в соответствии с ГОСТ должен быть заточен под углом 60÷90º. Принцип работы всех инструментов для кернения одинаков: углубление острия в размечаемый материал происходит при ударе по заднему концу стержня, а прилагаемое при этом усилие зависит от твердости заготовки. Основные различия отдельных видов кернеров — это способы нанесения удара и удержания стержня в заданном положении. В первую очередь различают обычные ручные и автоматические кернеры. Последние в свою очередь делятся на механические устройства с ручным приводом и установки с пневмо- и электроударниками. Кроме устройств для кернения с ручным удержанием стержня в требуемой позиции, выпускается инструмент с автоматической установкой острия в нужное место и под заданным углом. К нему относятся переводные и самоцентрирующиеся кернеры. Кроме того, существует ряд приспособлений для кернения, дополненных специальной оснасткой (лупы, циркули и пр.). В отдельную группу обычно выделяют устройства для ударно-точечной маркировки, которые по своей сути являются автоматическими кернерами специального назначения.

Ручной кернер

В отличие от автоматического разметочного инструмента, представляющего собой сборные изделия, обычный ручной кернер является монолитным металлическим стержнем и состоит из четырех функциональных частей (см. рис. ниже):

  1. Ударный конец. В соответствии с ГОСТом он может быть округлым или, как на рисунке, с фаской. Инструмент считается непригодным для использования при появлении на торце ударного конца расклепа.
  2. Рукоятка. Длина рукоятки по ГОСТ должна составлять не менее 35 % от общей длины кернера. Для надежного удержания на ее поверхность в обязательном порядке наносится рифление (это относится и к автоматическим устройствам).
  3. Коническая часть.
  4. Острие. По стандарту острие должно затачиваться под углом 60º. Но для более точной разметки можно использовать угол заточки до 30º, а для разметки центров под сверление — до 75º. Требования к этой части не зависят от вида разметочного инструмента и одинаковы как для обычных ручных кернеров, так и для автоматических.

Автоматический кернер

Среди автоматических кернеров самыми распространенными являются ручные механические, позволяющие наносить разметку одной рукой. В большинстве из них используется механизм Свита (Sweet) с промежуточным толкателем, и только в работающих с большим усилием промышленных моделях применяют другие типы механизмов без толкателей. Корпус типичного автоматического механического кернера состоит из трех частей (см. рис. ниже). Такая конструкция выбрана исключительно для удобства его изготовления, а также сборки и разборки инструмента.

Внутри корпуса автоматического кернера находятся:

  • рабочая пружина, которая при распрямлении формирует ударный импульс;
  • массивный ударник с выемкой на передней части, чья глубина определяет рабочий ход острия;
  • толкатель, служащий для взведения устройства и передачи импульса к стержню;
  • заостренный стержень из твердого сплава, острие которого создает керновое углубление.

Рабочий цикл механизма этого автоматического устройства включает в себя три этапа (см. рис. ниже):

  1. Острый конец стержня устанавливается по разметке. В это время толкатель благодаря форме передней поверхности своей шляпки находится в слегка перекошенном состоянии и упирается верхним концом в край ударника. При смещении ручным усилием корпуса вниз происходит сжатие рабочей пружины.
  2. В верхней точке, когда пружина полностью сжата, толкатель смещается из бокового в осевое положение, занимая место непосредственно напротив выемки в ударнике. Это ключевая особенность данного автоматического механизма, на которую его изобретатель получил патент.
  3. Верхняя часть толкателя проходит в выемку в ударнике, пружина получает свободный ход и передает накопленный импульс через ударник и толкатель заостренному стержню. Так как корпус автоматического кернера продолжает удерживаться рукой слесаря, вся кинетическая энергия ударника будет направлена на пробитие кернового углубления.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
