Какой шаг на звездочке сцепления на бензопиле

Немного о правилах эксплуатации узла

Независимо от бренда производителя (Штиль, Хускварна, Партнер, Патриот, Макита ) бензопилы подразделяют на бытовые, полупрофессиональные и профессиональные. Разница, однако, заключается не в качестве сборки или изготовлении компонентов, а в классе выполняемых задач, производительности и длительной мощности привода. Это предопределяет выбор материала ведущей звёздочки для бензопилы, её исполнение и конструкцию пильной цепи. Работоспособность инструмента будет определяться способом эксплуатации пары «цепь-звёздочка». В большинстве случаев пользователи пользуются одним из двух вариантов:

• Цепь эксплуатируется вплоть до полного износа зубьев, а тогда уже одновременно заменяется как пильное полотно, так и звёздочка;
• Периодическая замена цепей, имеющий разный шаг, и для каждой потребуется своя ведущая звёздочка.

Выбор варианта часто определяется отношением хозяина к своему инструменту. Если всё равно, что пилить (дерево или застрявшие в нём стальные скобы, шурупы и пр.), тогда можно остановиться на первом варианте. Цепь, правда, придётся периодически править, снижая тем самым производительность работы на бензопиле.

Категорически не рекомендуется оставлять старую цепь при новой звёздочке и наоборот. При изношенности пильного полотна вероятность того, что шаг зубьев не совпадёт – практически стопроцентный. Поэтому в начальный момент пуска оба компонента цепной передачи будут подвергаться значительным динамическим нагрузкам. В результате либо цепь преждевременно растянется, «подстраиваясь» под звёздочку, либо при ударе лопнет один из зубьев на ведущей звёздочке.

Кроме этого, стоит акцентировать внимание и на работе подшипникового узла вала ведущей звёздочки. При работе пилы в режиме рабочих оборотов вращается только коленчатый вал

Но все бензопилы периодически функционируют и на холостых оборотах, когда подшипник вращается. При недостатке смазке происходит износ посадочного места, и – как следствие – дополнительное биение зубьев ещё вполне работоспособной цепной передачи.

Из этого следует, что при замене цепи и ведущей звёздочки для бензопилы неплохо одновременно заменить и подшипник.

Конструкция и принцип работы механизма сцепления бензопилы

Большинство пильщиков не понимают принципа работы механизма сцепления бензопилы. При работе знать принцип функционирования не обязательно, а вот когда возникают неисправности, то, чтобы их устранить, понадобится выяснить конструкцию и особенности работы бензопильной муфты.

Современные бензопилы оснащаются механизмами сцепления центробежного типа. Центробежная муфта — это означает, что ее работоспособность зависит от вращающего момента двигателя. Главное назначение муфты на бензопиле в том, чтобы обеспечить передачу крутящего момента с коленчатого вала двигателя на пильную гарнитуру (цепь). Работает устройство в автоматическом режиме, а как это происходит, выясним детально.

Механизм сцепления состоит из следующих конструктивных элементов:

• Барабан со съемной или несъемной звездочкой — представляет собой передаточный механизм
• Фрикционные накладки — под воздействием центробежной силы перемещаются, входя в зацепление с барабаном
• Пружина — обеспечивает прижатие накладок к коленчатому валу

Теперь о принципе действия муфты бензопилы. Когда заводится двухтактный двигатель инструмента, начинает вращаться коленчатый вал. К валу крепится муфта, с которой при помощи звездочки соединяется цепь. Когда бензопила работает на холостом ходу (скорость вращения вала до 2700 оборотов в минуту), то есть не нажимается курок акселератора, то пружина прижимает фрикционные накладки, в результате чего крутящий момент не передается на барабан.

Как только пильщик берет в руки инструмент и начинает увеличивать обороты (максимальные до 14000 об/мин), цепь начинает перемещаться по шине. Происходит это за счет того, что увеличивается скорость вращения коленчатого вала. За счет силы инерции фрикционные накладки (их еще называют противовесами) перемещаются, и входят в зацепление с внутренними стенками барабана. В результате происходит перемещение барабана, который соединен со звездочкой. Вращающаяся звездочка приводит в действие цепь.

Принцип работы механизма простой, что обусловлено его не сложной конструкцией. Если из строя выходит эта деталь, то соответственно работать бензопила не будет. Подробное описание принципа работы механизма сцепления бензопилы описано в .

Это интересно! Муфта выполняет роль не только передаточного механизма, но еще и защитного устройства. Она предохраняет двигатель бензопилы от преждевременного выхода из строя при заклинивании цепи в распиливаемой древесине.

Как снять звездочку с бензопилы: самостоятельная замена

Сегодня почти каждый житель загородного дома или дачник имеет собственную бензопилу. Не обойтись без этого во время регулярных лесозаготовок, садоводства и муниципальных работ. Спрос на бензопилы не падает, но даже растет из-за того, что для работы этих устройств не нужно много знаний и навыков. Единственное, что нужно регулярно делать. это проводить технические осмотры.

Как и любой инструмент, бензопилы требуют тщательного личного ухода. Необходимо постоянно проверять подачу масла в цепь, натяжение цепи, работу тормозов, системы зажигания и другие вещи. К счастью, практически любую неисправность можно решить дома самостоятельно.

Замена звездочки на бензопиле своими руками

В процессе регулярной работы бензопилы звездочка, показанная на фото, находится под сильной нагрузкой, и поэтому она часто выходит из строя. Звездочка или иначе барабан сцепления. важная и неотъемлемая часть бензопилы, которая передает энергию вращения от привода к цепи.

READ Как Произвести Обкатку Бензопилы Stihl

Учитывая безопасность приводного звездочки и цепи бензопилы, есть два способа работы:

• используя только одну цепь
• используя поочередно две или более цепей.

В первом случае цепь можно управлять до полного истирания. Однако здесь есть ряд недостатков. Используя только одну цепь, проблематично контролировать его состояние во время интенсивной работы. Удар гвоздями или другими металлическими деталями заставляет подстраивать цепь, но поскольку он один, работа замедляется.

Во втором случае дежурство цепей позволяет равномерно изнашиваться как звездочки, так и цепей.

Кроме износа самой звездочки, не забывайте о ее подшипник, который работает в режиме холостого хода. Поэтому очень часто они не обращают на это внимания и забывают смазывать.

Обычно при замене ведущей звездочки они немедленно пытаются заменить как подшипник, так и цепь. Это делается благодаря изменению длины шага цепи в результате интенсивной работы.

Порядок действий, чтобы поменять звездочку на бензопиле своими руками

В Интернете очень много, наглядно демонстрирует, как заменить барабан сцепления (звездочку) таких известных брендов, как Stihl, Husqvarna, Druzhba, Ural и другие. Их легко найти.

Каждый тип бензопил имеет свои особенности конструкции, но принцип их работы одинаков, поэтому общая идея сводится к таким действиям:

Крышка тормоза цепи снята. В этом случае тормоз следует тянуть к вам, чтобы тормозная полоса не контактировала с чашкой сцепления. Далее, пару орехов, которые держат крышку, откручивают. Снимает натяжение цепи, позволяет полностью снять крышку.
Шину удаляют цепью, попутно удаляют любую грязь.
Теперь нужно зафиксировать поршень в цилиндре. Это делается с помощью специальной пробки и фиксатора, но можно использовать обычную веревку. Вращая муфту, необходимо выявить момент, когда поршень достигнет розетки. Канат опускают в отверстие для свечи зажигания и фиксируют поршень. Для удобства на веревке завязывают несколько узлов. Веревку нужно будет снять после замены, поэтому не отпускайте.
После этого можно приступать к откручивания гайки сцепления

Важно не забывать, что есть левая нить, то есть ее нужно закрутить по часовой стрелке. Использование зубила молотком недопустимо

Это повредит гайку.
Теперь вы можете снять сцепление и барабан приводного колеса.
Замена барабана сцепления.
Сбор всех деталей вместе в обратном порядке.

Во время замены звездочки следует учитывать некоторые особенности различных пыльцу. Например, бензопила Stihl может иметь шайбу между звездочкой и двигателем. Нужно запомнить его положение, снять и повторить положения при составлении.

Также некоторые масляные приводы бензопилы оснащены усиковыми пружиной для передачи вращающейся энергии от звездочки к насосу. Если при составлении пилы усы не попадут в ее паз, то масло перестанет попадать на цепь пилы, что может привести к печальным последствиям.

Чтобы избежать большинства поломок, включая ведущую звездочку, необходимо следить за техническим состоянием пилы, регулярно осматривать, смазывать и тому подобное. Также нужно убедиться, что гвозди, бетон, камень и другие препятствия, приводящие к раннему износу деталей не встречаются на пути цепи.

Что касается замены приводного звездочки, то следует использовать информацию о конструктивных особенностях пилы (Husqvarna, Stihl, Ural, Druzhba и другие), которую можно найти в прилагаемой к пиле.

Ремонт системы подачи масла

При отсутствии подачи масла для смазки цепи, необходимо провести диагностику всей системы и определить причину, по которой масло не подается. Основных причин может быть несколько:

1. Засор масляного фильтра или масленой системы;
2. Отсутствие резьбы на червячной передаче маслонасоса;
3. Засор или неисправность самого насоса;
4. Разгерметизация масляной системы (на днище бензопилы будут иметься подтеки масла).

Для проверки резьбы на червячном приводе маслонасоса, потребуется снять ведущую звездочку бензопилы и раскрутить сцепление. Для этого выкручивается свеча зажигания и на её место устанавливается стопор поршня, тем самым обеспечивается надежная фиксация коленчатого вала инструмента от проворачивания.

Далее снимается крышка со стороны шины бензопилы Штиль 180, и при помощи отвертки удаляется стопорное кольцо, удерживающее ведущую звездочку, после чего снимается сама звездочка.

Сцепление раскручивается при помощи головки на 19 и воротка. Раскручивать сцепление необходимо по часовой стрелке, т. к. резьба левая. За сцеплением установлена отражающая пластина, её тоже необходимо удалить. Следующая деталь, это червячный привод масляного насоса. Осмотрев и обнаружив отсутствие пластиковой резьбы, можно смело выкидывать деталь и устанавливать вместо нее новую т. к. её восстановление невозможно. Сборка бензопилы Штиль 180 проводится в обратной последовательности.

В случае если шестерня в нормальном состоянии, продолжается разборка пилы, для этого с амортизаторов вынимаются штопора, раскручивается задняя рукоятка и отсоединяется тяга управления дроссельной заслонкой, после чего блок рукояток снимается с амортизаторов при помощи мощной шлицевой отвертки.

Снять рукоятки необходимо для обеспечения доступа к днищу в месте установки масляного насоса.

На следующем этапе масляный шланг, идущий от масляного бака, вынимается из посадочного места на корпусе и магистраль проверяется на засор при помощи подачи воздуха через масляный шланг в корпус маслобака. При обнаружении засора его необходимо прочистить, если сделать это невозможно неисправный шланг необходимо заменить.

Далее масляный насос, вынимается из корпуса бензопилы Штиль 180 и промывается в бензине.

После ремонта, сборку бензопилы Stihl 180 проводим в обратной последовательности. Важным моментом является герметизация масляного шланга в месте установки, в посадочное место на корпусе. Необходимо промыть шланг и отверстие для его установки бензином, после чего продуть сжатым воздухом до полного высыхания и обмазать уплотнительным маслостойким герметиком, после чего установить на место.

Конструктивные особенности ведущих звёздочек

Любой производитель в инструкции по эксплуатации указывает шаг зубьев. Учитывая то, что на пильной шине установлена ещё и ведомая звёздочка (предназначенная для создания необходимого натяжения), шаг там и там должен быть одинаковым.

Ведущие звёздочки бензопил могут быть цельными и сборными. В первом случае звёздочка включает в себя ступицу, на которую напрессован зубчатый венец. Именно таким образом устроены детали в бензопилах Чемпион. Снимать при замене следует изделие полностью, поскольку в домашних условиях соблюсти значение натяга, заданного на предприятии-производителе практически невозможно. Да и приобрести венец отдельно – тоже проблема.

В бензопилах от Штиль или Хускварна сменный венец находится непосредственно на валу барабана, а потому его замена никаких сложностей не представляет.

Износ зубьев устанавливается по следующим признакам:

1. В местах перехода от зуба к впадине имеются хорошо заметные радиусы.
2. Ширина зуба неравномерная по высоте.
3. На вершине зуба наблюдаются сколы металла.
4. На внутренней поверхности отверстия в ступице имеются многочисленные задиры и риски (следствие плохой смазки).
5. На звёздочке заметна канавка от пильной шины (менять необходимо и цепь).
6. Цепь в начальный момент пуска заклинивает.

При наличии хотя бы одного из вышеперечисленных факторов ведущая звёздочка подлежит замене.

Перед началом работ (особенно, если бензопила проработала сравнительно немного) стоит проверить крепление пильной шины. Отошёл винт-натяжитель или отвинтились гайки крепления – направитель уже несоосен продольной линии пильного полотна. Он начинает контактировать не с центром, а с периферией зубьев ведущей звёздочки, провоцируя их интенсивный износ. После затяжки указанных элементов проверяют работу бензопилы: если люфт не устраняется, то звёздочку придётся менять.

Устройство и функция звездочки

В конструкцию разных бензопил, независимо от их устройства и производителя, входит практически одинаковая пильная гарнитура. Она состоит из шины и цепи, которые приводятся в действие при помощи звездочки. Последняя играет важную роль в устройстве бензопилы, ведь именно от ее состояния зависит стабильность и эффективность работы гарнитуры.

Деталь, которую нередко называют центробежным механизмом, представляет собой деталь с формой звезды. Во время эксплуатации пилы она принимает на себя усилие, создаваемое двигателем, и передает его на пильное полотно и гарнитуру. Таким образом, элемент отвечает за вращение режущих органов, а также за сам процесс пиления. Деталь срабатывает автоматически и набирает обороты, равноценны интенсивности вращения коленчатого вала ДВС.

В зависимости от устройства пилы, ведущий элемент может располагаться, как внутри, под отдельной защитной, так и снаружи. Предусмотренная в конструкции защитная крышка не только предотвращает повреждение элемента, но и защищает оператора от возможной травмы.

Как снять ведущую звёздочку с бензопилы?

Как уже было отмечено, звёздочка может иметь раздельный и напрессованный венец. Поэтому последовательность действий будет разной.

Для стационарного расположенного венца последовательно производят:

• Демонтаж кожуха;
• Снятие пильной шины вместе с цепью;
• Разъединение муфты сцепления с двигателем (предварительно следует застопорить поршень);
• Извлечение муфты сцепления вместе с барабаном;
• Съём венца с барабана при помощи обычного рожкового ключа (некоторые производители к комплект ЗиП прилагают ещё и съёмник).

Сборку узла производят в обратной последовательности. Для некоторых моделей перед демонтажом венца придётся снять ещё и воздушный фильтр.

При разборке ведущей звёздочки для бензопилы, которая имеет сменный венец, порядок работ будет практически таким же, но на конечном этапе необходимо заменить только венец.

После окончания работ необходимо проверить эффективность замены. Для этого проверяют натяжение цепи: если при отпущенном тормозе и попытке оттянуть цепь по направлению её перемещения она неподвижна, то крепление «перетянуто», и натяжитель следует слегка отпустить.

Успех работ определяется наличием специального ремонтного комплекта, приобретённого под конкретную марку бензопилы. В противном случае следует точно знать типоразмер пилы и шаг зубьев.

Когда менять звездочку бензопилы?

Основная проблема ведущих деталей бензопил заключается в постепенном износе их зубцов. При использовании инструмента в нормальном режиме с соблюдением правил эксплуатации и применением качественной смазки, деталь поддается минимальному износу. Однако, если во время работы произойдет удар пильной гарнитуры о гвоздь или камень, то на зубец , который в момент удара отвечал за движение цепи, подействует сильная нагрузка. При несильном ударе зубец может деформироваться, но если удар будет значительным, то это приведет к расколу всего ведущего элемента. Из-за этого цепь при работе может проскальзывать по шине, или вовсе сорваться с нее, нанеся травму оператору.

При правильной эксплуатации пилы поломка подшипника маловероятна. Если для его смазки использовать качественное масло, то этот элемент прослужит гораздо дольше звездочки. Однако, если при осмотре оказалось, что подшипник сломан, то его потребуется быстро заменить, не дожидаясь полного износа ведущей детали.

Ведущая звездочка для бензопилы – устройство и функции детали

По своей форме и внешнему виду звездочка сцепления бензиновой пилы действительно напоминает звезду. Главная функция этой компактной детали заключается в приеме, сохранении и мгновенной передаче усилия от работающего ДВС на встроенные режущие органы используемого бензоинструмента. Таким образом, ведущая звезда бензопилы поддерживает непрерывную работу пильной гарнитуры и обеспечивает эффективность бензопилы при решении различных задач на участке. Вторая важная функция звезды – это защита двигателя в случае заклинивания или аварийной остановки цепи.

В зависимости от производителя и назначения бензопилы, звезда в устройстве ее муфты сцепления может быть изготовлена из металла или пластика. Второй вариант распространен среди китайских брендов, выпускающих преимущественно дешевые бытовые цепные пилы. Металлические звездочки гораздо надежнее и устанавливаются на брендовую технику для профессиональной эксплуатации.

Виды ведущих звездочек современных бензопил

В зависимости от технологического устройства звездочек, они могут быть:

• цельными – элементы этого типа конструктивно состоят из штатной ступицы, оборудованной стационарным венцом с конкретным количеством зубьев. На заводе-изготовителе обе части звезды запрессовываются друг на друга, поэтому разобрать их нельзя. Цельными звездами комплектуется большинство бензопил марки Champion и садовая техника других брендов из Китая;
• сборными – детали этого типа оборудованы съемным венцом, что позволяет быстро отделить его от ступицы. Это делает ремонт муфты сцепления удобнее и дешевле. Сборными звездочками чаще всего оборудованы бензопилы брендов Stihl и Husqvarna.

Тип конструкции звезды сцепления бензопилы играет важную роль при выборе бензоинструмента. Если пилу будет использовать начинающий садовод, то ему лучше выбирать модель с цельной звездочкой. Если у пользователя уже есть опыт в обслуживании и ремонте бензопилы, то ему больше подойдет инструмент, оборудованный сборной звездочкой.

Как поменять звездочку на бензопиле?

Для того чтобы владельцу хозяйственной цепной пилы было легче снять звездочку с бензопилы и установить вместо нее новую деталь, ему потребуется:

• поршневой стопор – можно заменить мотком плотного тканевого шнура;
• универсальный ключ, который поставляется в комплекте с бензиновой пилой;
• съемник для демонтажа центробежного сцепления – его нужно подобрать с учетом особенностей штатной муфты бензоинструмента.

Алгоритм работ при демонтаже встроенной направляющей звездочки выглядит следующим образом:

Сперва оператор должен снять используемую режущую гарнитуру бензопилы. Для этого нужно открутить крепежные гайки защитной крышки инструмента, снять саму крышку, а также отвернуть 2 металлических винта, которые фиксируют стальную направляющую;
Далее нужно аккуратно демонтировать верхнюю рабочую часть встроенного воздушного поролонового фильтра;
Затем необходимо вывернуть заводскую свечу зажигания бензоинструмента. На ее место потребуется установить ранее подготовленный стопорный механизм или просунуть в цилиндр моток плотного шнура, способного зафиксировать штатный поршень силового агрегата;
После этого нужно правильно расположить съемник штатной муфты сцепления. Для этого инструмент необходимо установить в разъем используемого универсального ключа и открутить штатную муфту. При этом приспособление потребуется аккуратно поворачивать против хода часовой стрелки;
После снятия заводской муфты оператор получит свободный доступ к деталям, расположенным за ней. Это позволит свободно открутить звездочку и проверить ее состояние. В зависимости от комплектации бензопилы, ее заводская муфта может быть оборудована цельной или сборной звездой. В случае со сборной деталью оператору потребуется тщательно осмотреть ее штатный венец и при необходимости заменить его. Цельные детали заводского сцепления меняются полностью;

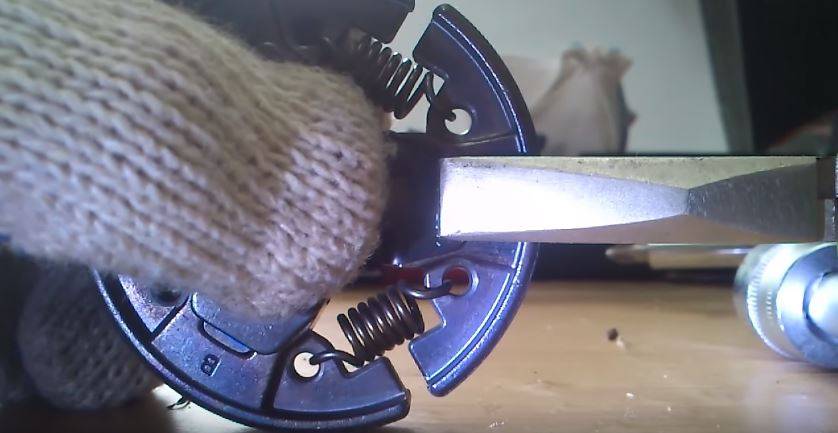

Затем нужно осмотреть другие детали муфты

Особое внимание необходимо уделить возвратным стальным пружинам. Если они растянулись или деформировались, значит элементы с дефектами потребуется заменить;
На следующем этапе должна быть выполнена замена звездочки на шине бензопилы

Это обеспечит стабильную передачу усилия ДВС от ведущей на ведомую звезду, а также поможет снизить вибрацию направляющей и цепи при распиловке крупных сухих бревен;
Далее нужно тщательно очистить все исправные детали – с их поверхности потребуется удалить смолистые отложения, золу и засохшую смазку;
После замены звездочки и очистки всех внутренних деталей сцепления, механизм можно собирать и устанавливать на бензоинструмент в обратной последовательности.

Чтобы проверить исправность отремонтированный муфты, потребуется распилить несколько сухих бревен. Если цепь разрезает древесину точно по установленному центру, а со стороны самого механизма не доносится никаких посторонних звуков, значит ремонт штатного сцепления был выполнен правильно.

Немного о правилах эксплуатации узла

Независимо от бренда производителя (Штиль, Хускварна, Партнер, Патриот, Макита ) бензопилы подразделяют на бытовые, полупрофессиональные и профессиональные. Разница, однако, заключается не в качестве сборки или изготовлении компонентов, а в классе выполняемых задач, производительности и длительной мощности привода. Это предопределяет выбор материала ведущей звёздочки для бензопилы, её исполнение и конструкцию пильной цепи.

Работоспособность инструмента будет определяться способом эксплуатации пары «цепь-звёздочка». В большинстве случаев пользователи пользуются одним из двух вариантов:

• Цепь эксплуатируется вплоть до полного износа зубьев, а тогда уже одновременно заменяется как пильное полотно, так и звёздочка;
• Периодическая замена цепей, имеющий разный шаг, и для каждой потребуется своя ведущая звёздочка.

Выбор варианта часто определяется отношением хозяина к своему инструменту. Если всё равно, что пилить (дерево или застрявшие в нём стальные скобы, шурупы и пр.), тогда можно остановиться на первом варианте. Цепь, правда, придётся периодически править, снижая тем самым производительность работы на бензопиле.

Категорически не рекомендуется оставлять старую цепь при новой звёздочке и наоборот. При изношенности пильного полотна вероятность того, что шаг зубьев не совпадёт – практически стопроцентный. Поэтому в начальный момент пуска оба компонента цепной передачи будут подвергаться значительным динамическим нагрузкам. В результате либо цепь преждевременно растянется, «подстраиваясь» под звёздочку, либо при ударе лопнет один из зубьев на ведущей звёздочке.

Кроме этого, стоит акцентировать внимание и на работе подшипникового узла вала ведущей звёздочки. При работе пилы в режиме рабочих оборотов вращается только коленчатый вал

Но все бензопилы периодически функционируют и на холостых оборотах, когда подшипник вращается. При недостатке смазке происходит износ посадочного места, и – как следствие – дополнительное биение зубьев ещё вполне работоспособной цепной передачи.

Из этого следует, что при замене цепи и ведущей звёздочки для бензопилы неплохо одновременно заменить и подшипник.

Замена звездочки на бензопиле

Все бытовые, да и профессиональные бензопилы имеют одинаковые конструктивные особенности, а потому и ответ на вопрос, как снять звездочку с бензопилы, практически одинаков для владельцев всех моделей бензопил. Они, конечно, могут отличаться по качеству сборки и комплектующих, по установленным дополнительным опциям и по размещению некоторых узлов. Но, в целом, они состоят из одних и тех же узлов имеют схожие болячки и требуют одинаковых расходников. Это замечание в полной мере относится к пильному аппарату, который состоит из приводного устройства, шины и цепи.

В свою очередь, в приводном устройстве чаще всего из строя выходит ведущая звездочка. Это связано со многими причинами, которые мы рассмотрим ниже

Замена такого важного механизма может показаться кому-то сверхсложной задачей, но на самом деле ремонт можно выполнить дома. Для этого не потребуется ни специальных инструментов, ни больших знаний и умений. Сразу отметим, что технология ремонта пильного аппарата цепной бензопилы и электропилы существенно не отличается

Сразу отметим, что технология ремонта пильного аппарата цепной бензопилы и электропилы существенно не отличается.

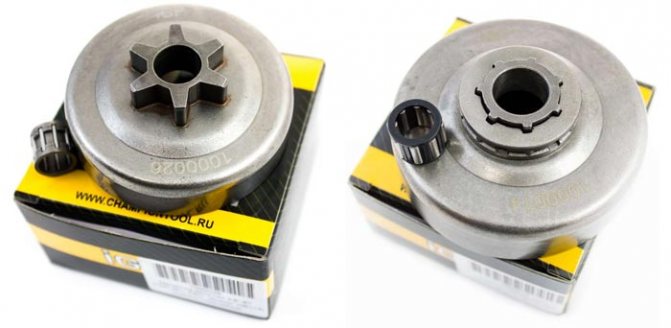

В бензопилах применяют два вида приводных звездочек: цельные — составляющие с тарелкой сцепления одно целое и разборные — имеющие сменный венчик с шлицевым креплением к тарелке сцепления бензопилы. Звездочки цельные стоят дешевле, в тоже время звездочка разборная в процессе эксплуатации более выгодна, так как позволяет менять только сьемный венчик. Сама тарелка сцепления изнашивается мало.

Как подобрать

В случае, когда необходимо подобрать оптимальный шаг цепи для бензопилы, лучше всего принять во внимание рекомендации производителя и уже основываясь на них выбрать тип пильной гарнитуры. Если рекомендации производителя не известны, то нужно выбирать по мощности двигателя

Рекомендованные значения, соответствующие определенному шагу, мы предоставили чуть выше

Если рекомендации производителя не известны, то нужно выбирать по мощности двигателя. Рекомендованные значения, соответствующие определенному шагу, мы предоставили чуть выше.

Также стоит подбирать толщину звена, тип режущего зуба, количество звеньев. Производительность в большей степени зависит от угла заточки, глубины реза и формы зуба ограничителя. Чем острее ограничительный зуб, тем выше скорость реза, и ниже его качество.

Ниже предлагаем посмотреть видео о выборе шага цепи бензопилы. В видео рассказано и показано как определить его, для каких бензопил, какой шаг цепи использовать.

Классификация звездочек бензопил

Садовые бензиновые инструменты могут оборудоваться звездочками двух видов: цельными и сборными. Детали первого типа представляют собой неразборные изделия, которые монтируются позади муфты сцепления. Цельная ведущая звездочка для бензопилы оснащена стационарным венцом. Последний неподвижно соединен с барабаном сцепления, который, в свою очередь, крепится на центробежной муфте.

Более мощные и дорогие современные пилы оснащены сборными деталями, венцы которых, при необходимости, можно снять. При работе венец, расположенный на валу барабана, получает крутящий момент от двигателя, и передает его на пильную цепь. Сборные детали обладают теми же преимуществами, что и цельные детали. Кроме того, сборные элементы гораздо проще ремонтировать. Для этого владельцу пилы достаточно снять и заменить венец, оставив барабан на месте.

Видео: Как Поменять Звездочку На Бензопиле Champion

Разумно ли пытаться исправить или обострить звездочку?

Стоимость этой запасной части невелика, и самовосстановление или попытка восстановить изношенную деталь никогда не приводит к эффективной работе бензопилы. Рекомендуется заменить деталь новой с признаками износа.

Как открутить звездочку на бензопиле:

Какие инструменты необходимы для замены звездочки

Для замены ведущей звездочки (привода) вам понадобятся следующие инструменты и принадлежности:

• Специальный ключ для снятия этой детали (обычно поставляется с дорогими фирменными бензопилами, дешевые пилы не оснащены таким ключом);
• Занос из алюминия или меди (только из мягких металлов и только при отсутствии ключа);
• Молоток (для нанесения удара в процессе отвинчивания звездочки);
• Плоская отвертка для затяжки гайки;
• Смазка для звездочки.

Проблемы в конструкции, различия между разными моделями

Фирменные бензопилы имеют специальную конструкцию, которая не позволяет заменить изношенный привод без необходимости демонтажа сцепления и других частей бензопилы. То есть пила должна быть почти полностью разобрана. Более современные модели дорогих бензопил всегда оснащены специальным ключом.

Кроме того, владелец бензопилы может столкнуться со следующим нюансом: на китайских импортных бензопилах или электрических пилах звездочка на механизме сцепления может быть расположена необычно. На старых моделях при износе зубьев цепи необходимо открутить и заменить барабан, встроенный в привод. На более новых моделях звезду можно заменить отдельно.

Алгоритм самозаменения барабанной муфты со звездочкой

Как заменить ведущую звезду электрической пилой или бензопилой. Подробнее об этом подробнее.

Для процедуры замены звездочки сделайте следующее:

Снимите тормозную крышку цепи и потяните ее на себя (избегайте контакта тормозной накладки с деталями сцепления);
Используйте гаечный ключ, чтобы ослабить гайки, которые удерживают натяжение цепи и крышку бензопилы;
Снимите цепь, а затем шину, удалив мусор и опилки из монтажных отверстий;
Мы фиксируем поршень в цилиндре с помощью обычного шнурка, но если это возможно, мы используем стопор поршня или специальный зажим;
Муфта начинает вращаться и делает это до тех пор, пока поршень не коснется гнезда;
Затем вилка или шнур опускаются в отверстие свечи и закрепляются там, связывая несколько узлов (вилка будет закреплена сама);
Откручиваем гайку сцепления (обратите внимание. Резьба этой гайки остается, учтите это при откручивании);
Не используйте твердые инструменты, чтобы не сломать гайки сцепления из мягкого металла;
Затем муфта снимается;
После того, как они снимают саму передачу;
Заменить старую звезду новой;
Обратная сборка конструкции.

Как поменять звездочку на бензопиле?

Чтобы поменять изношенный элемент, потребуется купить деталь того же типа и с теми же размерами, что и штатный элемент. В большинстве случаев во время ремонта замене также подлежит и заводской подшипник бензопилы.

Лучше всего изначально купить ремонтный набор, в составе которого предусмотрен и подшипник, и звездочка. Чтобы снять звездочку с бензопилы и установить вместо нее новую деталь, также потребуется подготовить инструменты. В их перечень входит:

• универсальный ключ, который поставляется в продажу вместе с бензопилой;
• съемный ключ для демонтажа центробежной муфты. При его выборе нужно учитывать модель бензопилы;
• стопор механического поршня. Для демонтажа поршня подойдет металлический или пластиковый инструмент.

Замена звездочки на шине бензопилы должна выполняться в следующем порядке:

1. Вначале потребуется снять пильную гарнитуру пилы. При помощи универсального ключа нужно открутить защитные крышки;
2. Далее нужно извлечь штатный воздушный фильтр инструмента;
3. После этого при помощи универсального ключа потребуется выкрутить свечу зажигания. На ее место нужно установить стопор механического поршня – он необходим для фиксации поршня в неподвижном положении;
4. Затем в разъем универсального ключа потребуется установить съемный ключ для демонтажа механизма сцепления. Посредством полученного устройства нужно аккуратно демонтировать штатную муфту сцепления пилы. Для этого заводской узел следует поворачивать по часовой стрелке;
5. После снятия муфты освободиться проход к внутренним элементам. Это даст возможность открутить звездочку хозяйственной бензопилы;
6. Снятый барабан потребуется тщательно осмотреть. При необходимости венец или звездочку следует заменить. Во время замены потребуется проверить сепаратор. При необходимости нужно заменить изношенные пружины и кулачки центробежного механизма;
7. После замены всех неисправных элементов можно приступать к обратной сборке бензопилы. Для этого сначала нужно выкрутить установленный ранее поршневой штопор, а также вытянуть трос заводского пускового механизма. После этого стопор потребуется вкрутить обратно. Это даст возможность надежно прижать центробежную муфту инструмента на коленчатом валу двигателя;
8. Далее посредством универсального ключа потребуется прижать сцепление против часовой стрелки;
9. В конце все ранее демонтированные детали можно установить обратно на бензопилу.
