Какое сопротивление можно проверить мультиметром: измерение резистора, замер изоляции и заземление

Проведение замеров

И всё же в вопросе, как замерить сопротивление заземления, лучше пользоваться не мультиметром, а мегаомметром. Наилучшим вариантом считается электроизмерительный переносной прибор М-416. Его работа основывается на компенсационном методе измерения, для этого пользуются потенциальным электродом и вспомогательным заземлителем. Его измерительные пределы от 0,1 до 1000 Ом, работать прибором можно при температурных режимах от -25 до +60 градусов, питание осуществляется за счёт трёх батареек напряжением 1,5 В.

А теперь пошаговая инструкция всего процесса как измерить сопротивление контура заземления:

• Прибор расположите на горизонтальной ровной поверхности.
• Теперь произведите его калибровку. Выберите режим «контроль», нажмите красную кнопку и, удерживая её, установите стрелку в положение «ноль».
• Некоторое сопротивление есть и у соединительных проводов между выводами, чтобы свести к минимуму это влияние расположите прибор поближе к измеряемому заземлителю.
• Выберите нужную схему подключения. Можете проверить сопротивление грубо, для этого выводы соедините перемычками и подключите прибор по трёхзажимной схеме. Для точности измерений следует исключить погрешность, которую дадут соединительные провода, то есть между выводами снимается перемычка и применяется четырёхзажимная схема подключения (кстати, она нарисована на крышке прибора).
• Выполните забивание в землю вспомогательного электрода и стержня зонда на глубину не меньше 0,5 м, имейте в виду, что грунт должен быть плотный и не насыпной. Для забивания используйте кувалду, удары должны быть прямыми, без раскачивания.

• Место, где будете подсоединять проводники к заземлителю, зачистите напильником от краски. В качестве проводников применяйте медные жилы сечением 1,5 мм2. Если используете трёхзажимную схему, то напильник будет выполнять роль соединительного щупа между заземлителем и выводом, так как с другой его стороны подсоединяется медный провод сечением 2,5 мм2.
• И теперь переходим уже непосредственно к тому, как измерить сопротивление заземления. Выберите диапазон «х1» (то есть умножение на «1»). Нажмите красную кнопку и вращением ручки стрелку установите на «ноль». Для больших сопротивлений необходимо будет выбрать и больший диапазон («х5» или «х20»). Так как мы выбрали диапазон «х1», то цифра на шкале и будет соответствовать измеренному сопротивлению.

Наглядно, как проводится измерение заземления на следующем видео:

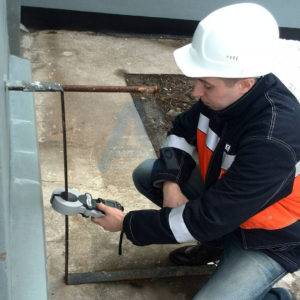

Как провести замеры заземления мультиметром

И если с моделированием и расчетами заземления в программе все понятно, то стоит уделить особое внимание подготовке и организации замеров контура заземления непосредственно на конкретном объекте. В первую очередь нужен фазный проводник. Записаться к нему можно либо с близлежащей розетки, либо протянуть отдельный провод от щита учета

В обоих случаях конечная точка — это розетка, в которой нужно определить фазу индикаторной отверткой и пометить

Записаться к нему можно либо с близлежащей розетки, либо протянуть отдельный провод от щита учета. В обоих случаях конечная точка — это розетка, в которой нужно определить фазу индикаторной отверткой и пометить

В первую очередь нужен фазный проводник. Записаться к нему можно либо с близлежащей розетки, либо протянуть отдельный провод от щита учета. В обоих случаях конечная точка — это розетка, в которой нужно определить фазу индикаторной отверткой и пометить.

Далее понадобится вилка, в который заведен один провод и соединен с одним штыревым контактом. Здесь тоже нужно отметить используемый контакт. Данный провод подключается к контактам блока розеток (минимум две) и на пути разрывается автоматическим выключателем. Второй провод, соединенный с контуром заземления, также заводится в блок розеток и подключается к другим контактам.

Таким образом можно относительно безопасно измерить разность потенциалов на участке подключенного чайника. Для этого вставляем вилку в розетку так, чтобы задействованный контакт вилки соединился с фазой в розетке. Подключаем чайник к блоку розеток, проверяем, находится ли автомат во включенном состоянии, и включаем нагрузку чайника. Предварительно нужно подготовить мультиметр для измерения переменного напряжения. После включения чайника в сеть фаза-заземление измерение проводится щупами через контакты свободной розетки в блоке. Выключаем чайник и записываем получившийся результат напряжения U(чайник).

При измерении силы тока последовательность такая же, только автоматический выключатель должен быть выключен (чайник включен, но не работает). Мультиметр переводится в режим измерения переменного тока. Замер производится путем замыкания цепи щупами через контакты автоматического выключателя. Это не безопасное измерение, поэтому использовать дешевые мультиметры с хлипкими щупами не рекомендуется. Для более безопасного измерения в цепи нужно заменить чайник на менее мощный прибор с сопротивлением порядка 200 Ом. Соответственно ток в цепи не будет превышать 1 А, и вынос потенциала через заземление уменьшится. Замерив силу тока в цепи, записываем результат I.

Осталось только измерить напряжение в доме U (≈ 230 В). Зная три полученных значения, сопротивление контура заземления определяется по следующей формуле: R = (U — U(чайник)) / I — 2 (Ом). 2 Ом — сопротивление заземление нейтрали трансформатора.

Проверка заземления розеток

Если вы купили дом или квартиру, и вся электрическая часть в помещении уже была смонтирована до вас, как проверить заземление в розетке?

Для начала предлагаем вам произвести визуальный осмотр. Отключите вводной автомат на квартиру и разберите одну розетку. У неё должна быть соответствующая клемма, к которой подсоединяется заземляющий проводник, как правило, он имеет жёлто-зелёное цветовое исполнение. Если всё это присутствует, значит, розетка заземлена. Если же вы обнаружили только два провода – коричневый и синий (фазу и ноль), то розетка не имеет защитного заземления.

Эффективность контура можно определить специальным прибором, без которого не обходится ни один электрик, мультиметром. Алгоритм этой проверки выглядит следующим образом:

• В распределительном щитке включите вводной автомат, то есть в розетках должно присутствовать напряжение.
• На приборе установите режим измерения напряжения.

• Теперь необходимо щупами прибора прикоснуться к фазному и нулевому контакту и померить между ними напряжение. На приборе должна высветиться величина порядка 220 В.
• Аналогичный замер произведите между фазным и заземляющим контактами. Измеряемое напряжение будет немного отличаться от первой величины, но сам факт появления на экране каких-то цифр говорит о том, что в помещении присутствует заземление. Если на экране прибора никаких цифр нет, значит, контур заземления отсутствует либо он в неисправном состоянии.

Когда нет мультиметра, проверить работу контура можно тестером, который собирается своими руками. Вам понадобятся:

• патрон;
• лампочка;
• провода;
• концевики.

Электрики называют подобный тестер «контрольной лампочкой» или сокращённо «контролькой». Прикоснитесь одним концевым щупом к фазному контакту, вторым дотроньтесь до нулевого. Лампочка при этом должна загореться. Теперь концевик, которым вы прикасались к нулю, переведите на усик заземляющего контакта. Если лампочка снова загорится, значит, контур заземления в рабочем состоянии. Лампа не будет гореть, если защитное заземление не рабочее. Слабое свечение станет свидетельством плохого состояния контура.

Если к проверяемой цепи подключено УЗО, то во время проверочных действий оно может сработать, это означает, что заземляющий контур работоспособен.

В идеале надо начинать проверочные действия с того, что при помощи индикаторной отвёртки определять в коммутационном аппарате фазный контакт.

Наглядно этот способ показан на видео:

О неисправном либо неподключенном контуре заземления могут также свидетельствовать такие косвенные ситуации:

• бьётся током стиральная машина или водонагревательный бойлер;
• слышится шум в колонках, когда работает музыкальный центр.

Методы определения наличия заземления

Известны профессиональные методики проверки устройств заземления, входящих в состав контура, охватывающего весь защищаемый объект. Однако стоимость аппаратуры, используемой при реализации этих способов, для рядового пользователя будет не подъемна. В связи с этим применяются более простые методики определения наличия местного контура или заземляющей PE жилы в конкретном доме или квартире.

Проверка мультиметром

Тестовая проверка заземления посредством мультиметра может быть проведена при соблюдении следующих условий:

1. Перед тем как проверяется заземление в загородном доме или квартире в распределительном щитке обязательно отключается вводной автомат.
2. Затем потребуется выбрать одну из расположенных в комнате розеток и полностью разобрать ее.
3. После этого необходимо визуально определить, подсоединен или нет к заземляющей клемме провод соответствующей расцветки.

При его наличии следует убедиться, что шина заземления подключена к защитному контуру и что оно действительно эффективно. Для этого вооружившись тестером, необходимо проделать следующие операции:

1. Подать питание в цепь, включив «вырубленный» ранее вводный автомат на электрическом щитке.
2. Выставить центральный переключатель прибора на нужный предел измерения напряжения (до 750 Вольт).
3. Измерить этот показатель между фазным и нулевым проводами и зафиксировать его.
4. Провести аналогичные измерения, но уже между фазой и предполагаемой «землей».

В том случае если в последней операции на табло мультиметра появится показание, лишь на немного отличающееся от первого результата – это означает, что заземление в розетке действительно есть и что оно работоспособно.

Но возможен и другой вариант, когда показания во втором случае вообще не появляются. При таком исходе измерений контура заземления мультиметром можно смело утверждать, что он отсутствует или по какой-либо причине не работает как положено.

Проверка с помощью контрольной лампы

В том случае когда в хозяйстве не оказалось мультиметра – проверить заземление удается посредством контрольной лампочки, собранной из оказавшихся под рукой деталей. Сделать самостоятельно это приспособление совсем несложно; для этого достаточно найти патрон от старого светильника или люстры 1, два провода 2 и надежно изолированные с одной стороны контактные разъемы 3.

После сборки такого несложного прибора для проверки заземления можно проделать все уже описанные ранее операции с помощью цифрового мультиметра.

Это необходимо сделать по той причине, что некоторые недобросовестные электрики не обращают внимания на цвет изоляции и в спешке подсоединяют синий провод к фазе, а красный или коричневый – к нулю. Посредством индикаторной отвертки можно точно установить, на каком контакте действует фаза. При касании ее концом фазного провода неоновый индикатор загорается (если одновременно большой палец расположить на контактном пятачке отвертки). Для нулевого провода та же операция не приводит к загоранию неонки.

После этого следует взять контрольную лампу и одним концом провода коснуться выявленной фазной клеммы, а вторым соответственно – нуля. При наличии напряжения в сети исправная лампочка в любом случае загорится. Затем первый из концов следует оставить на месте, а вторым прикоснуться к контактному усику заземления.

При загорании лампочки можно сделать вывод, что контур работает. Эффект тусклого свечения нити накала говорит о плохом качестве заземления или его полном отсутствии.

Обратите внимание: В том случае, если в питающую линию наряду с автоматом включено УЗО – при проверке оно может сработать и отключить цепь. Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно). Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно)

Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно).

З.2. КЛАССИФИКАЦИЯ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

Электроизмерительные приборы можно классифицировать по следующим признакам: методу измерения; роду измеряемой величины; роду тока; степени точности; принципу действия

. Существует два метода измерения: 1) метод непосредственной оценки, заключающийся в том, что в процессе измерения сразу оценивается измеряемая величина; 2) метод сравнения, или нулевой метод, служащий основой действия приборов сравнения: мостов, компенсаторов. По роду измеряемой величины различают электроизмерительные приборы: для измерения напряжения (вольтметры, милливольтметры, гальванометры); для измерения тока (амперметры, миллиамперметры, гальванометры); для измерения мощности (ваттметры); для измерения энергии (электрические счетчики); для измерения угла сдвига фаз (фазометры); для измерения частоты тока (частотомеры); для измерения сопротивлений (омметры), и т.д. В зависимости от рода измеряемого тока различают приборы постоянного, переменного однофазного и переменного трехфазного тока. По степени точности приборы подразделяются на следующие классы точности: 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; и 4,0. Класс точности не должен превышать приведенной относительной погрешности прибора, которая определяется по формуле:

где А — показания поверяемого прибора; А0 — показания образцового прибора; Amax — максимальное значение измеряемой величины (предел измерения). В зависимости от принципа действия различают системы электроизмерительных приборов. Приборы одной системы обладают одинаковым принципом действия. Существуют следующие основные системы приборов: магнитоэлектрическая, электромагнитная, электродинамическая, индукционная.

Как проверяют грунт и металлосвязи?

Оценка состояния металлосвязей начинается с визуального осмотра. Мастера бьют по контактам молоточком с изолированной ручкой. Если всё в порядке, то вы услышите небольшое дребезжание проводника. Специалисты должны убедиться в том, что сопротивление всех металлических соединений соответствует установленным стандартам. Для этого применяют мультиметр или омметр. Прибор не должен выдавать больше 0,05 Ома. Данное требование должны соблюдать застройщики многоэтажных и частных домов. Оценкой состояния грунта занимаются в конце весны или летом. В это время меньше всего осадков. Удельное сопротивление земли измерить могут работники электросети с помощью специальной аппаратуры. Если полученные результаты сильно отличаются от принятых норм, заземление выводят на другой участок грунта.

Измерение электрических параметров

Для каждого вида измерений существует отдельный алгоритм

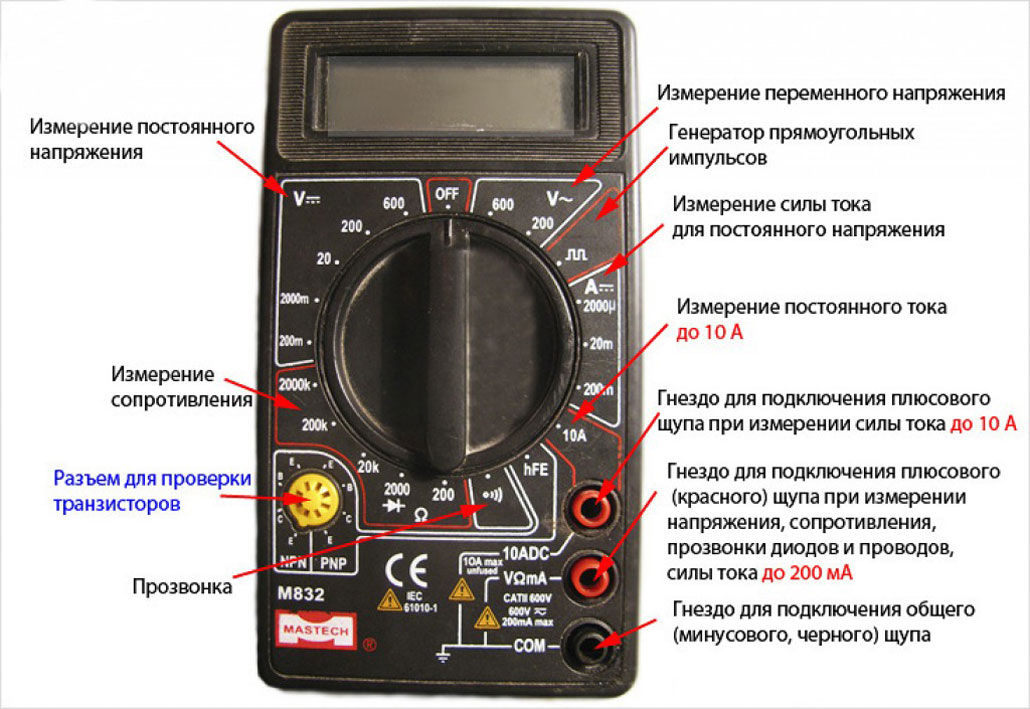

Важно знать, как пользоваться тестером, то есть понимать, в какое положение установить переключатель, к каким гнёздам подключить щупы, как включать прибор в электрическую цепь

Схема подключения тестера при измерении тока, напряжения и сопротивления

Определение силы тока

Значение нельзя измерить на источнике, так как она свойственна участку цепи или определённому потребителю электричества. Поэтому мультиметр включают в цепь последовательно. Грубо говоря, измерительным прибором заменяют часть проводника в замкнутой системе источник-потребитель.

При измерении силы тока мультиметр необходимо включать в цепь последовательно

Из закона Ома мы помним, что силу тока можно получить, разделив напряжение источника на сопротивление потребителя. Поэтому если по какой-то причине Вы не можете измерить один параметр, то его можно легко вычислить, зная два других.

Измерение напряжения

Напряжение измеряют либо на источнике тока, либо на потребителе. В первом случае достаточно соединить положительный щуп мультиметра с «плюсом» питания («фазой»), а отрицательный щуп – с «минусом» («нулём»). Мультиметр примет на себя роль потребителя и отобразит фактическое напряжение.

Чтобы не перепутать полярность щуп чёрного цвета подключаем к гнезду COM и минусы источника, а щуп красного цвета к разъёму VΩmA и плюсу

Во втором случае цепь не размыкают, а прибор подключают к потребителю параллельно

Для аналоговых мультиметров важно соблюдать полярность, цифровой в случае ошибки просто покажет отрицательное напряжение (например, -1,5 V). И, конечно, не забывайте, что напряжение – это произведение сопротивления и силы тока

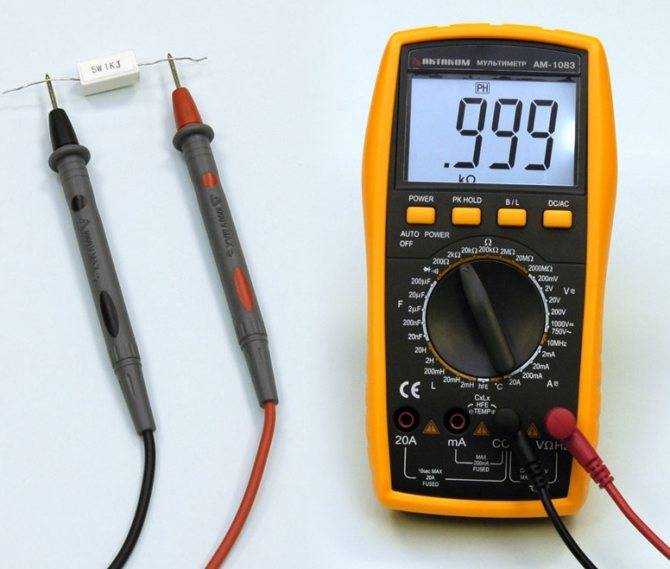

Как измерить сопротивление мультиметром

Сопротивление проводника, потребителя или электронного компонента измеряется при отключенном питании. В противном случае велик риск поломки прибора, а результат измерения будет некорректным.

Если известно значение измеряемого сопротивления, то предел измерения выбирается больше значения, но как можно ближе к нему

Для определения величины параметра достаточно просто соединить щупы с противоположными контактами элемента — полярность не имеет значения

Обратите внимание на широкий разброс единиц измерения – используются омы, килоомы, мегаомы. Если установить переключатель в режим «2 МОм» и попробовать измерить 10-омный резистор, на шкале мультиметра отобразится «0». Напоминаем, что сопротивление можно получить, разделив напряжение на силу тока

Напоминаем, что сопротивление можно получить, разделив напряжение на силу тока.

Как измерить сопротивление изоляции мегаомметром

В состав любого образца прибора входят генератор в токовыпрямителем и предназначенный для измерений специальный механизм. Мегаомметры классифицируются по категориям согласно номинальным характеристикам напряжения.

Для устройств любого типа необходимо придерживаться определенных условий на подготовительной стадии:

• контрольная проверка прибора, выполняемая при находящихся в разомкнутом положении концах жил, при этом указатель находится у значка бесконечности. Замыкании проводов сопровождается приближением стрелки к цифре 0;
• специальным устройством подтверждается отключение напряжения;
• обязательное заземление токопродника, снимающееся после установки мегаомметра.

Несколько моментов требуют повышенного внимания в отношении изоляционного слоя элементов, предназначенных для эксплуатации в режиме до 1000 В:

1. Изоляция защитных и рабочих нулевых проводников должна равняться аналогичному показателю фазных элементов.
2. Выполняется отсоединение нулевых проводников от заземляющих элементов со стороны приемника и источника питания.

Вращение ручки устройства происходит со скоростью 120 об/мин для обеспечения устойчивого положения стрелки.

Для проводников более 1000 В избежать потенциальных неточностей тестирования из-за присутствия на изоляционном слое токов утечки можно способом накладки экранных колец на измеряемый участок.

Устройство подсоединяется со стороны проверки к жилам после завершения мероприятий, предназначенных для снятия напряжения. Согласно рекомендациям ПУЭ с другой стороны нужно развести жилы на определенное правилами расстояние. Для обеспечения безопасности в этой зоне находится один из работников, а по периметру работ вывешиваются предупредительные плакаты.

Затем поочередно проверяется каждая жила подсоединением к ней одного щупа мегаомметра, второй при этом подключен к заземлению. Пара свободных от проверки жил заземляется. Рекомендованная длительность тестирования – 1 минута.

Алгоритм поиска неисправности

Визуальный осмотр

Любой ремонт начинается с внешнего осмотра платы

Нужно без приборов просмотреть все узлы и особое внимание обратить на пожелтевшие, почерневшие части и узлы со следами сажи или нагара. При внешнем осмотре вам может помочь увеличительное стекло или микроскоп, если вы работаете с плотным монтажом SMD компонентов. Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали

Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали

Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке

Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали. Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке.

Не всегда пожелтевшая от температуры область на плате указывает на последствия выгорания детали. Иногда так получается в результате долгой работы прибора, при проверке все детали могут оказаться целыми.

Советуем изучить Экспертиза электрооборудования: профессиональный подход к важнейшему вопросу

Кроме осмотра внешних дефектов и следов гари стоит и принюхаться, чтобы проверить, нет ли неприятного запаха как от горелой резины. Если вы нашли почерневший элемент – нужно его проверить. У него может быть одна из трёх неисправностей:

1. Обрыв.
2. Короткое замыкание.
3. Несоответствие номиналу.

Иногда поломка бывает столь очевидной, что её можно определить и без мультиметра, как в примере на фото:

Проверка резистора на обрыв

Проверить исправность можно обычной прозвонкой или тестером в режиме проверки диодов со звуковой индикацией (см. фото ниже). Стоит отметить, что прозвонкой можно проверить лишь резисторы сопротивлением в единицы Ом — десятки кОм. А 100 кОм уже не каждая прозвонка осилит.

Для проверки нужно просто подключить оба щупа к выводам резистора, неважно это СМД компонент или выводной. Быструю проверку можно провести без выпаивания, после чего всё же выпаять подозрительные элементы и проверить повторно на обрыв

Внимание! При проверке детали не выпаивая с печатной платы, будьте внимательны – вас могут ввести в заблуждение параллельно стоящие элементы. Это актуально как при проверке без приборов, так и при проверке мультиметром. Не ленитесь и лучше выпаяйте подозрительную деталь

Не ленитесь и лучше выпаяйте подозрительную деталь

Так можно проверить только те резисторы, где вы уверены, что параллельно им в цепи ничего не установлено

Не ленитесь и лучше выпаяйте подозрительную деталь. Так можно проверить только те резисторы, где вы уверены, что параллельно им в цепи ничего не установлено.

Проверка короткого замыкания

Кроме обрыва, резистор могло пробить накоротко. Если вы используете прозвонку – она должна быть низкоомной, например на лампе накаливания. Т.к. высокоомные светодиодные прозвонки «звонят» цепи сопротивлением и в десятки кОм без существенных изменений яркости свечения. Звуковые индикаторы с этой проверкой справляются лучше чем светодиоды. По частоте пищания можно судить о целостности цепи, на первом месте по достоверности находятся сложные измерительные приборы, такие как мультиметр и омметр.

Проверка на КЗ проводится одним способом, рассмотрим инструкцию пошагово:

1. Измерить омметром, прозвонкой или другим прибором участок цепи.
2. Если его сопротивление стремится к нулю и прозвонка указывает на замыкание, выпаивают подозрительный элемент.
3. Проверить участок цепи уже без элемента, если КЗ ушло – вы нашли неисправности, если нет – выпаивают соседние, пока оно не уйдет.
4. Остальные элементы монтируют обратно, тот после которого КЗ ушло заменяют.
5. Проверить результаты работы на наличие КЗ.

Вот наглядный пример того, что сгоревший резистор оставил следы на соседних резисторах, есть вероятность, что и они повреждены:

Резистор почернел от высокой температуры, на соседних элементах видны не только следы гари, но и следы перегретой краски, её цвет изменился, часть токопроводящего резистивного слоя могла повредиться.

На видео ниже наглядно показывается, как проверить резистор мультиметром:

Для чего проверяется заземление

Проверка состояния заземления является важным мероприятием, направленным на защиту людей от действия электрического тока. Для решения задачи, как проверить заземление в частном доме используется специальное оборудование. Полученные результаты дают возможность установить, в каком состоянии находится заземление, соответствует ли установленным нормам и способно ли выполнять свои функции. Обычно такие измерения проводятся квалифицированными специалистами из организации, обслуживающей домашнюю сеть.

Периодические проверки заземления должны обязательно проводиться, несмотря на то что вся электрика в доме монтировалась профессиональными электротехниками. Нередки случаи, когда неправильное соединение контура вызывает его преждевременный износ. В связи с этим рекомендуется в установленные сроки делать измерение и проверять, в каком состоянии находится грунт и размещенные в нем электроды, а также заземляющие проводники, шины и элементы металлосвязей.

Данная процедура, определяющая, есть ли заземление, проводится в жилых домах не реже 1 раза в 3 года, а на объектах промышленного производства – ежегодно.

В процессе замеров тестером определяется сопротивление контура, значение которого должно соответствовать установленным нормам. Если показатели получились выше нормативных, их можно снизить. Для этого нужно просто увеличить площадь взаимодействия путем добавления электродов или поднимается величина общей проводимости грунта, с помощью увеличения концентрации солей, содержащихся в почве.

Следует учитывать, что устройство обычного заземления может лишь понизить напряжение, поступающее на корпус оборудования. Сделать защиту более надежной поможет устройство защитного отключения – УЗО, устанавливаемое в одной связке с заземлением. Любые защитные средства проектируются и выбираются индивидуально, в соответствии с условиями эксплуатации. Выбор осуществляется с учетом влажности, структуры грунта и других факторов.

Необходимо помнить и о том, что многие виды современных электрических устройств оборудованы встроенным УЗО, срабатывающим лишь при включении в розетку, имеющую заземление. Поэтому их нормальная работа полностью зависит от правильного подключения защиты и дальнейших проверок ее работоспособности.

Какая периодичность измерений

Перед тем как замерить сопротивление заземления тем или иным способом – важно учесть требования ПУЭ в части периодичности проведения этих испытаний. Согласно основным положениям этого документа они могут проводиться в следующих формах:

• плановые обследования;
• внеочередные проверки;
• пусковые испытания.

Периодичность каждой из этих разновидностей проверок определяется теми целями, которые они перед собой ставят. Периодичность проверок сопротивления изоляции станционного оборудования обычно согласуется с обследованием самого ЗК. Рассмотрим различные их виды более подробно.

Плановые проверки

Сроки проведения плановых мероприятий оговариваются инструкцией РД-34.22.121-87, а также требованиями ПУЭ. Из этих документов можно узнать, какова периодичность визуального осмотра видимых частей устройств заземления, которая согласно им организуется не реже одного раза в полгода. Помимо этого из этих же нормативов следует, что не реже чем раз в 12 лет должны проводиться обследования конструкции со вскрытием грунта вокруг нее. Измерение сопротивления контуров заземления согласно тем же документам должно проводиться не реже раза в 6 лет.

Ответственными за проведение таких проверок являются лица, уполномоченные на это соответствующими органами. Владелец частного дома должен заранее оформить заявку на их проведение с последующей оплатой. По завершении испытаний он обязан предоставить в местную энергетическую службу протокол измерений сопротивлений контактов между элементами ЗК.

Внеочередные

Внеочередные измерения параметров контура должны проводиться в следующих внештатных ситуациях:

• После внесения в конструкцию изменений, не предусмотренных проектом, но влияющих на сопротивление растеканию току (измерение заземления в частном доме должно проводиться при переносе его на другое место).
• После аварийного разрушения и последующего восстановления ЗК.
• По завершении ремонтных работ.

Периодичность их проведения по понятным причинам не регламентируются.

Пусковые или вводные

Пусковые или вводные проверки заземления и измерения сопротивления организуются сразу же по окончании монтажа защитного контура (то есть накануне сдачи его представителю местной энергетической службы). Для этого потребуется пригласить специалиста от электрической лаборатории или другой организации, имеющей лицензию на право проведения таких испытаний.

По итогам проверки оформляется акт приемки, являющийся основанием для последующего пуска устройства в эксплуатацию и подтверждением того, что все питающие линии в частных домах заземлены.

Условия проведения испытаний

При организации мероприятий по проверке заземления важно обратить внимание на те условия, в которых предполагается их проведение. Они должны учитываться еще на стадии подготовки испытаний, а по их окончании вноситься в особый журнал. Согласно требованиям действующих нормативов (ПУЭ, в частности) для этого желательно выбирать летнюю пору с солнечной сухой погодой, позволяющей получить наиболее близкие к реальности результаты

Согласно требованиям действующих нормативов (ПУЭ, в частности) для этого желательно выбирать летнюю пору с солнечной сухой погодой, позволяющей получить наиболее близкие к реальности результаты

Это объясняется тем, что в такое время грунт поддерживается в достаточно сухом состоянии, соответствующем реальным условиям эксплуатации защитного сооружения

Согласно требованиям действующих нормативов (ПУЭ, в частности) для этого желательно выбирать летнюю пору с солнечной сухой погодой, позволяющей получить наиболее близкие к реальности результаты. Это объясняется тем, что в такое время грунт поддерживается в достаточно сухом состоянии, соответствующем реальным условиям эксплуатации защитного сооружения.

При проведении контрольных замеров допустимых сопротивлений в осеннюю сырую погоду, например, полученные результаты будут в значительной степени искажены. Это объясняется тем, что пропитанный влагой грунт существенно увеличивает показатель проводимости почвы. Для того чтобы избежать всех этих сложностей и получить значение близкое к реальной величине – проще всего воспользоваться услугами профессионалов. Для этого необходимо обратиться в специальную электротехническую лабораторию, имеющую лицензию на проведение соответствующих работ.

Специалисты по прибытию на место выявят все факторы и организуют испытания защитного оборудования в соответствие с требованиями действующих нормативов. По завершении всего испытательного цикла ими же будет оформлен протокол измерения сопротивления заземления образец которого представлен ниже.

Протокол проверки сопротивлений заземлителей

Частные случаи: как мерить сопротивление мультиметром для заземления и резисторов

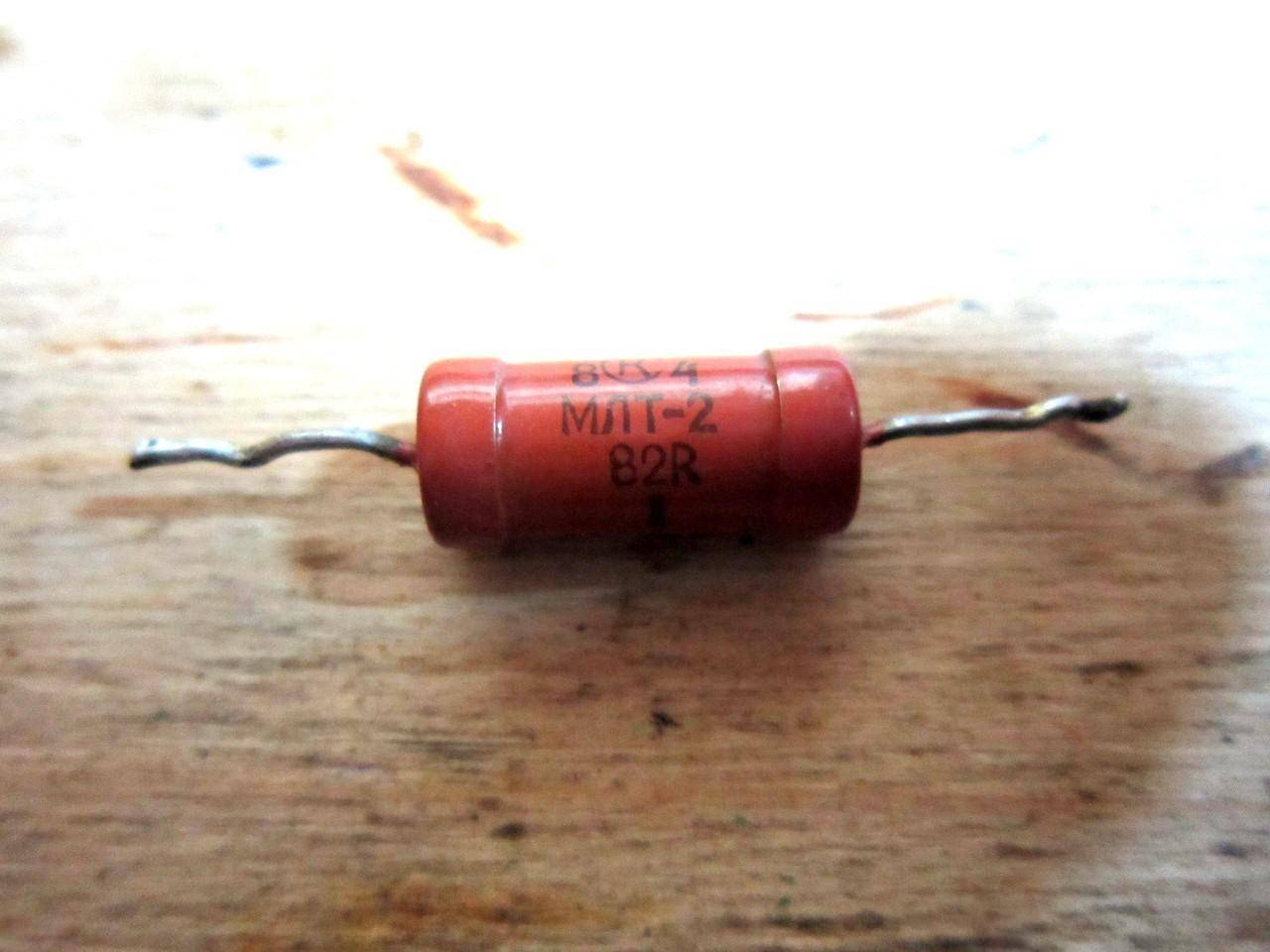

Удобно выставлять примерный диапазон, если на обследуемой детали есть маркировка с номинальным значением параметра. Например, на резисторе указано сопротивление R82, то есть 82 Ом.

При установке щупов на оба конца детали полученное значение должно быть максимально близким к номинальному.

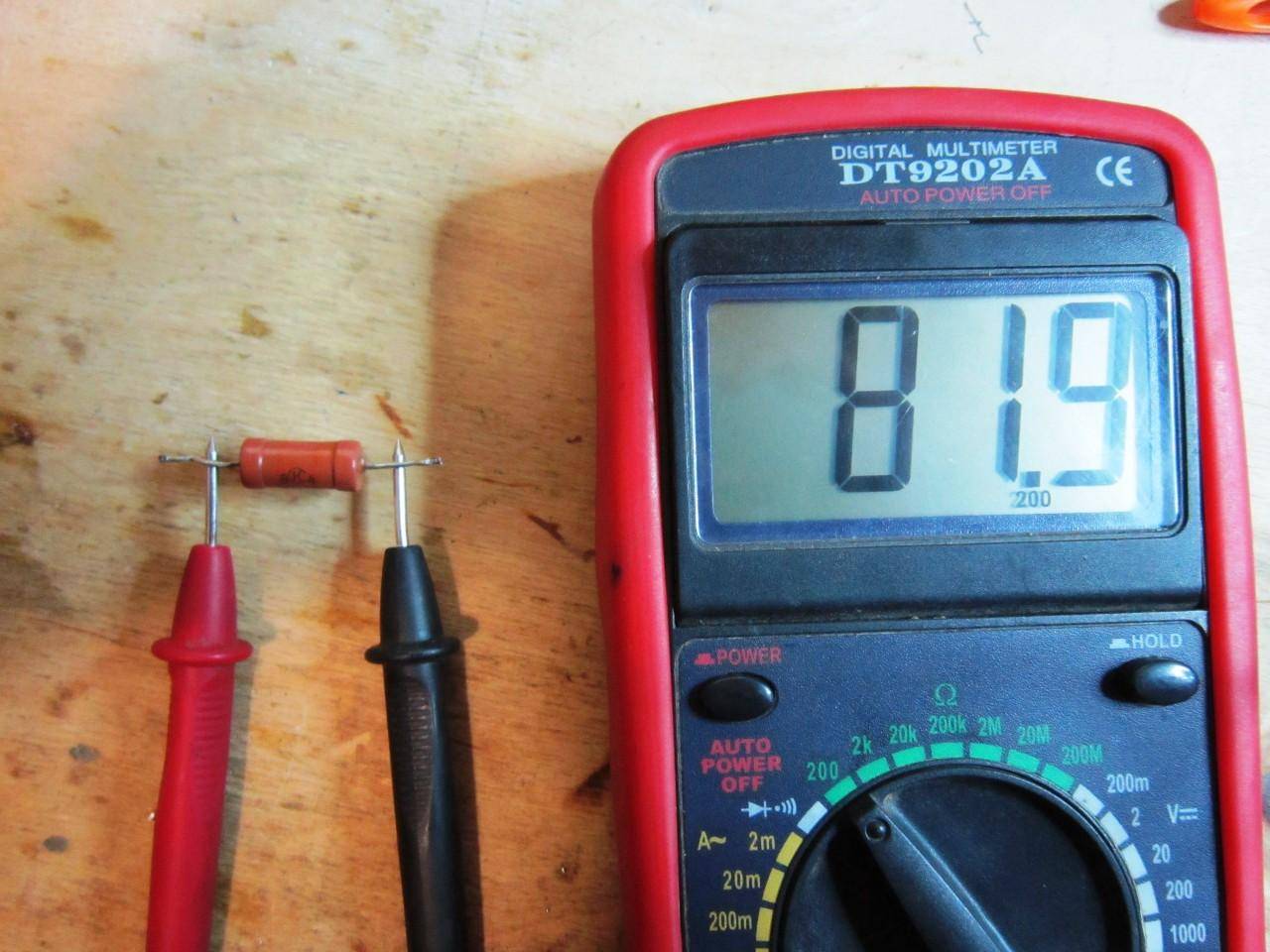

Если встал вопрос о том, как проверить сопротивление резистора мультиметром при стертой маркировке, следует действовать по общей схеме – с постепенным увеличением или уменьшением диапазона в зависимости от показаний прибора.

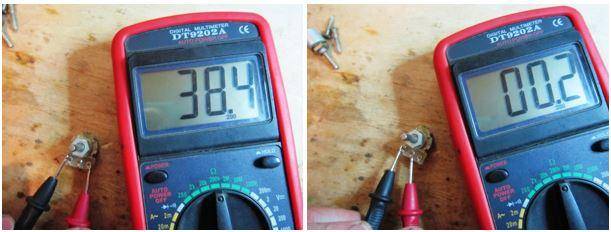

Для резисторов с переменным сопротивлением сначала замеряется показатель между крайними контактами в крайнем правом положении его регулятора (число должно примерно соответствовать номинальному), потом в крайнем левом (число должно быть близко к нулю или указанному минимальному сопротивлению детали, если оно отлично от нуля).

Потом аналогично проверяется значение в не вывернутом до конца положении регулятора между крайним правым и средним, крайним левым и средним контактами.

Далее для проверки работоспособности складываются два последних полученных значения – сумма должна быть примерно равна первому полученному показателю.

Важно: точность замеров можно повысить тщательно зачисткой контактов детали. Руками касаться щупов нельзя – поскольку тело человека имеет собственное сопротивление (примерно 1 кОм), оно влияет на результат измерений.

Как измерить сопротивление заземления мультиметром

Если планируется померить сопротивление мультиметром заземления, следует помнить – результат будет только приблизительным. Для официальных замеров используется специализированная тестирующая аппаратура. Такая политика обусловлена тем, что для правильной оценки качества заземления используется контроль в четырех точках на расстоянии 30 плюс/минус 10 метров друг от друга. Так замерить сопротивление мультиметром, конечно, не получится. Кроме того, учитывается большая погрешность замеров.

Для замеров необходимо:

• подобрать качественный, точный, откалиброванный мультиметр;
• выяснить расположение заземляющего проводника и базовых элементов. При новой застройке это не представляет сложности, при старой требуется найти место вывода на поверхность заземлителя (обычно это проволока диаметром 6…8 мм, тянущаяся к дому);
• вогнать в землю металлический штырь (подойдет арматура) на расстоянии 5…10 м от основного заземлителя.

Далее проверка сопротивления мультиметром ведется по схеме.

Полученный результат не должен превышать 0,05 Ом. В противном случае заземление считается недостаточным для обеспечения безопасности.

Пошаговое руководство

На всех мультиметрах имеется обязательное гнездо СОМ — в него необходимо вставить штеккер с черным щупом. На рисунках показано, где располагается это гнездо в популярных моделях:

Гнездо СОМ мультиметра Clarke

Гнездо СОМ на мультиметре Mastertech

Стрелкой показано гнездо СОМ мультиметра Facom 714

Гнездо СОМ мультиметра VA17

После этого нужно найти гнездо для измерения сопротивления. обозначается оно символом VΩmA или совпадать с гнездом для измерения частоты, тогда оно обозначается VΩHz и воткнуть в него красный щуп. Для примера несколько мультиметров с разными обозначениями:

Fluke 87V разъем совмещен с вольтметром, диодным датчикком

Kemot — гнездо сопротивления совмещено с вольтметром, гнездом для измерения емкости аккумулятора

Mastech — сопротивление, вольтметр, тестер для диодов в одном гнезде

Fluke 287 Температура, сопротивление, диод, вольтметр в одном гнезде

С помощью поворотной ручки перевести мультиметр в режим измерения сопротивления. Он обозначен Ω (омега) и проверить работу прибора. Для этого нужно замкнуть щупы. Сопротивление должно составить 0,3 — 0,8 Ом. Если показывает бо́льшую цифру — значит провода или щупы пришли в негодность и их нужно заменить.

Щупами или «крокодильчиками» касаемся измеряемого элемента и смотрим на экран:

На экране отображается сопротивление замкнутой цепи

Важно знать. Если при измерении сопротивления мультиметр показывает единицу в крайнем левом положении — значит цепь разомкнута

Такое же сопротивление должны показывать «пустые» щупы.

Разомкнутая цепь — единица в левом положении

Большинство мультиметров с функцией измерения сопротивления имеют несколько диапазонов чувствительности. Если вы не знаете номинального сопротивления измеряемой цепи — чувствительность можно подобрать вращением рукоятки на передней панели:

Рукояткой выставляем необходимую чувствительность

Как видно на примере выше (мультиметр DT9202A) , чувствительность можно установить в нескольких диапазонах от 200 Ом до 2 мегаОм. Просто вращайте рубильник вправо до тех пор, пока показания на табло не станут изменяться — это и будет правильно выбранный диапазон.

Важно знать. При выставлении высокой чувствительности щупы могут реагировать на прикосновение к ним пальцев

Поэтому не касайтесь металлических контактов, иначе мультиметр будет измерять сопротивление вашего тела, а не цепи.
