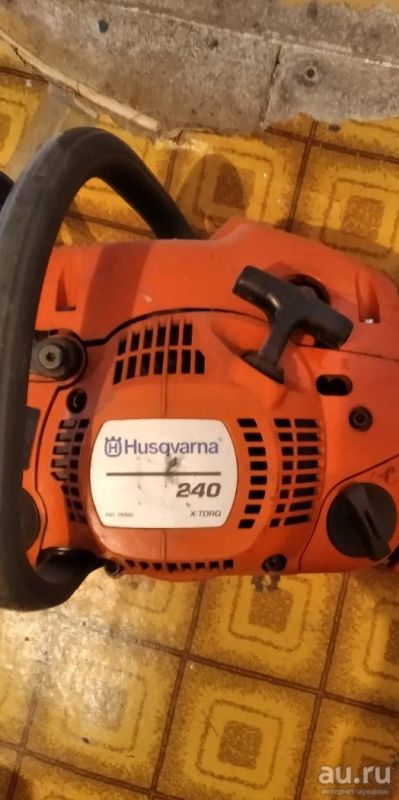

Как завести бензопилу husqvarna 240

Как распознать сбои в карбюраторе?

Схема работы бензопильного карбюратора

Настройки карбюратора могут быть нарушены при:

• отсутствии фиксации регулирующих винтов;

  Регулировочные винты бензопилы

• износе поршневой группы;

  Новая ЦПГ бензопилы Husqvarna 365

• засоре топливно-воздушных каналов;
• повреждении воздушных фильтров;

  Воздушный фильтр бензопилы с капроновой вкладкой

• плохом качестве бензина или масла.

Обнаруженные неполадки следует немедленно устранить. Но как определить, что дело именно в карбюраторе? Для этого проследите за тем, как работает ваш инструмент.

В список типичных признаков того, что настройки карбюратора сбились, включают:

1. Нестабильную работу мотора

Как правило, причина этого — использование неправильной (обеднённой) топливной смеси.

1. Перерасход горючего

Выражается в повышенном выделении отработанных выхлопов, которые приобретают чёрный цвет. Это значит, что топливо полностью не потребляется, т.е. смесь перенасыщенная.

Карбюратор настроен правильно — пила заводится с первого раза

1. Произвольные изменения мощности двигателя

Могут быть связаны с повреждением крепления регулировочных винтов или защитного колпака.

1. Повышенный расход топлива, сопровождаемый вибрациями и хлопками

Говорит о критическом износе поршневой группы, поэтому регулировка карбюратора отодвинет капитальный ремонт лишь на некоторое время.

1. «Чихание» и рывки двигателя

Такая картина наблюдается при засоре каналов карбюратора или неисправности его фильтров. В этом случае регулировка должна проводиться только после тщательной промывки узла.

Топливный фильтр бензопилы

Несмотря на то, что карбюратор – самая сложная часть двигателя, при обнаружении сбоев в его работе расстраиваться не стоит. Вместо этого нужно вооружиться кое-каким инструментом, конструктивной схемой узла и здоровой логикой.

Карбюратор бензопилы в ремонте

Технические характеристики

Пила обладает мощностью 1,5 кВт при рабочем объеме цилиндра в 38.2 cm³, что является довольно скромным показателем среди конкурентов. Этой мощности достаточно для того чтобы иметь возможность устанавливать на пилу шину длиной до 16 дюймов. Объем топливного и масляного баков, составляет 0,3 и 0,2 литра соответственно. В идеале, топливо и масло для смазки цепи должны заканчиваться одновременно, что на практике не всегда случается.

Двигатель Хускварна 240, способен развивать до 9000 оборотов в минуту, что тоже не является максимальным показателем среди пил такого класса. Например, Штиль 180, способен раскручиваться до 13500 тысяч.

Цепь 240-й Хускварны имеет следующие технические характеристики: шаг 3/8; тип H37. Рекомендованная рабочая длина шины 33-40 см.

Технология X-Torq

Теперь вернемся к технологии X-Torq и попробуем разобраться, как она работает и для чего необходима.

Как известно, при работе двухтактного двигателя, большой процент топливной смеси, не сгорает и выбрасывается с выхлопом, или же догорает в глушителе, не принося при этом пользы. Все потому, что выхлопные газы из цилиндра удаляются в процессе поступления в него топливной смеси, которая неизбежно попадает и в глушитель.

Инженеры компании Хускварна, разработали новый алгоритм продувки цилиндра и удаления из него продуктов сгорания. В технологии X-Torq, продувка цилиндра и удаления отработанных газов осуществляется чистым воздухом и только после него, в камеру сгорания попадает новая порция топлива. Такая схема, позволила снизить процент вредных примесей в выхлопных газах и потребление топлива пилой.

Для реализации задумок инженеров, потребовалось полностью модернизировать карбюратор, цилиндр и поршень двигателя.

Также, двигателя сделанные с применением системы X-Torq, обладают самым низким уровнем шума.

Подробнее ознакомиться с принципами работы двигателя X-Torq, можно посмотрев видео.

Двигателя с системой X-Torq, более капризны к качеству очистки воздуха, нежели обычные. По этой причине, необходимо проводить очистку воздушного фильтра как можно чаще.

Если бензопила не заводится все равно что делать

Выше рассмотрены основные причины, почему не заводится бензопила. Причем это касается инструментов разных марок Штиль, Хускварна, Партнер, Макита, Чемпион и другие. У бензопил Дружба иной принцип работы, но в целом поиск неисправности начинать следует именно с системы зажигания, а точнее — осмотра состояния электродов свечи. Если же проведенные манипуляции не помогают получить желаемый результат, то необходимо прибегнуть к более серьезным действиям. Это означает, что нужно выполнить следующие действия:

1. Проверить исправность карбюратора и произвести его настройку
2. Измерить величину компрессии двигателя, после чего делать соответствующий вывод о его исправности
3.  Проверяется компрессия в картере

Проверка компрессии в цилиндре позволяет оценить состояние и исправность ЦПГ. Для измерения компрессии понадобится компрессометр. Он ввинчивается в свечное отверстие, после чего производится дергание ручки стартера. Компрессометр показывает соответствующее значение давления в цилиндре. Это значение должно быть на уровне 8-12 атмосфер.

Если величина давления существенно ниже, то это прямой признак неисправности устройства. Цилиндропоршневая группа при неисправности заменяется на новую. При установке новой ЦПГ, необходимо тщательно обработать все детали маслом, чтобы в момент запуска двигателя не сформировались сколы и задиры.

Если отсутствует компрессия в картере, то бензопила также не заведется. Причиной снижения величины давления в картере является прокладка, а точнее ее повреждение. Эта прокладка размещена между цилиндром и картером и, чтобы убедиться в ее исправности, следует выполнить такие манипуляции:

1. Отсоединить топливопровод от бака
2. Опустить трубку в емкость с приготовленной смесью бензина и масла
3. Произвести запуск двигателя бензопилы
4. Если двигатель запускается и при этом засасывается топливо, то это говорит об исправности прокладки

Если топливо не всасывается, значит нужно заменить прокладку картера.

Карбюратор — это важный и самый сложный элемент бензопилы. Если все выше проделанные действия не помогли получить положительный результат, то это говорит о том, что неисправен карбюратор. Главная неисправность карбюратора заключается в засорении его каналов и жиклеров. Реже из строя выходят мембраны и прочие элементы. В любом случае, понадобится разобрать карбюратор бензопилы, произвести его очистку и замену вышедших из строя деталей.

Как видно, причин того, что не заводится бензопила, достаточно. Чтобы узнать, что конкретно произошло в вашем случае, нужно вспомнить симптоматику накануне. Возможно перед тем, как бензопила перестала заводиться, наблюдались сбои в работе двигателя, снизилась мощность и производительность, а также были уместны прочие поломки. На основании этих технических симптомов и необходимо начинать поиск. Если не знаете с чего начать, тогда диагностику следует проводить по порядку, как описано в материале.

Неисправности бензопилы Хускварна 240

Основными причинами поломок популярной модели шведского бренда, как правило, служит неправильная эксплуатация или износ основных деталей работающих механизмов пилы. Большинство из неисправностей садового инструмента можно устранить самостоятельно, что позволяет сэкономить солидную сумму и время владельца.

Что делать, если бензопила глохнет при нагрузке?

Чаще всего с этой проблемой сталкиваются те владельцы бензопил Husqvarna 240, которые интенсивно используют свои садовые инструменты в строительных и ремонтных целях. Во время частой эксплуатации пилы под высокими нагрузками ее воздушный и топливный фильтр, со временем, приходят в негодность. В некоторых случаях помочь устранить неисправность поможет тщательная очистка фильтров в чистом бензине. Если это не помогло, значит, детали лучше всего заменить.

Еще одна причина поломки – это нарушение заводских настроек карбюратора пилы Husqvarna. В этом случае топливный узел не будет смешивать топливную смесь с воздухом в тех пропорциях, которые позволяют двигателю исправно работать на низких и высоких оборотах. В этом случае решить проблему поможет регулировка карбюратора.

Она выполняется с следующем порядке:

1. Вначале нужно установить заводские настройки узла, то есть, повернуть винты в те положения, которые указаны в инструкции к модели Husqvarna 240;
2. Затем нужно завести мотор и подождать 5 минут;
3. Далее потребуется найти низкие обороты ДВС. Для этого винт L нужно аккуратно повернуть по часовой стрелки в то положение, при котором мотор будет стабильно работать и не издавать посторонних шумов;
4. Если в этом положении болта L цепь вращается по шине бензопилы, значит, путем поворачивания винта T, нужно найти момент ее остановки:
5. Затем можно переходить к настройке максимальных оборотов. Для этого винт H потребуется поворачивать по часовой стрелке до той поры, пока ДВС не достигнет максимальной скорости вращения.

Почему вытекает бензин – причины и устранение неисправности

Произвольное вытекание бензина становится частой причиной пробоя топливного бака или нарушения работы насоса, отвечающего за перекачку горючего по топливным трубкам. Если причина поломки кроется в насосе, то его потребуется заменить, так как помпа не поддается ремонту.

Устранить пробой топливного бачка можно самостоятельно. Если отверстие не большое, то его можно обработать герметиком. Если же отверстие в бачке слишком крупное, значит потребуется заменить весь пластиковый резервуар.

Модификации

В Husqvarna стараются каждую успешную модель дополнять версиями, обеспеченными некоторыми доработками. Поскольку у пользователей бывают противоречивые мнения относительно той или иной характеристики, иногда на свет появляются несколько модификаций, предназначенных для разных потребительских категорий.

В случае с Husqvarna 240 можно говорить о версиях S и SG. Первая менее популярна и является оптимизированным вариантом, рассчитанным как раз на мелкоформатные операции с небольшими ресурсными затратами в процессе работы. Модификация SG получила переработанную силовую начинку. Она не прибавила в мощности и производительности, однако стала надежнее и выносливее. То есть качество пиления сохранилось прежнее, но износостойкость элементной базы повысилась.

Сфера применения

Производитель рекомендует применять Husqvarna 240 9673260 01 для решения несложных задач. Например, это работа по уходу за садовым участком или заготовка дров для индивидуального отопления. Эта модель подойдет и для любителей активного отдыха, которым необходимо в поездках изготавливать столы и лавочки из дерева, а также напиливать дрова на костер.

Моторесурс двигателя, установленного на данную модель пилы, не позволяет применять её для ежедневной работы в режиме восьмичасового рабочего дня. Проще говоря, если этой пилой работать ежедневно, то поршневая группа, достаточно быстро износиться и потребует ремонта.

Для увеличения срока службы поршневой группы, необходимо использовать только оригинальные масла, изготовленные компанией Хускварна.

Ремонт поршневой довольно дорогостоящее занятие, и именно по этой причине, если есть необходимость работать пилой ежедневно, то лучше выбирать бензопилу из серии профессиональных или полупрофессиональных. Бензопила Хускварна 240 — бытовая модель.

Сфера применения

Производитель рекомендует применять Husqvarna 240 9673260 01 для решения несложных задач. Например, это работа по уходу за садовым участком или заготовка дров для индивидуального отопления. Эта модель подойдет и для любителей активного отдыха, которым необходимо в поездках изготавливать столы и лавочки из дерева, а также напиливать дрова на костер.

Моторесурс двигателя, установленного на данную модель пилы, не позволяет применять её для ежедневной работы в режиме восьмичасового рабочего дня. Проще говоря, если этой пилой работать ежедневно, то поршневая группа, достаточно быстро износиться и потребует ремонта.

Для увеличения срока службы поршневой группы, необходимо использовать только оригинальные масла, изготовленные компанией Хускварна.

Ремонт поршневой довольно дорогостоящее занятие, и именно по этой причине, если есть необходимость работать пилой ежедневно, то лучше выбирать бензопилу из серии профессиональных или полупрофессиональных. Бензопила Хускварна 240 — бытовая модель.

Технические характеристики

Модель завоевала популярность среди пользователей благодаря ряду особенностей, соотношению качества и стоимости и наличию модификации. Бензопила Husqvarna 240 (9673260-01) выделяется надежностью исполнения и эргономичностью. Для корпуса использован прочный пластик, которому не страшны взаимодействия с жидкостью из топливного и масляного баков. Устройство мотопилы продумано производителем до мельчайших деталей и смотрится целостной конструкцией. Особенности изделия:

• Удобное расположение органов управления. Равномерное распределение веса между основными деталями конструкции.
• Специальные металлические амортизаторы снижают локальную вибрацию.
• Эффективная система очищения воздуха.

Бензопила Husqvarna 240 16″ имеет следующие технические характеристики:

• Емкость бака с топливом – 0,3 л, с маслом – 0,2 л.
• Число вращений – до 9000 в минуту.
• Шина длиной до 16 дюймов.
• Работа с экономичным расходом масла.
• Мощность двигателя – 1,5 кВт, объем цилиндра – 3,2 см³.
• Производитель рекомендует использовать шину длиной 33-40 см.

Производитель использует технологию X-Torq – новую методику очистки цилиндра от продуктов сгорания. Она экономит расход топлива и уменьшает долю выброса опасных веществ в воздух. Новая порция бензина сгорает только после того, как воздух очистил пилу от вредных веществ. Для реализации системы работники фирмы изменили поршнево-цилиндрическую систему и карбюратор.

Недостаток данного механизма – чувствительность к составу воздуха. Поэтому владельцы должны часто чистить воздушный фильтр.

Модель имеет 2 вариации: бензопила Хускварна 240 E-series и TrioBrake. Первый вариант отличается:

• наличием технологии Smart Start для легкого включения прибора;
• откидывающейся крышкой бака ГСМ и масляной жидкости;
• натяжение цепи возможно без дополнительного ключа.

Вариант TrioBrake предполагает защиту оператора от обратного удара. Снаружи отличие в имеющемся дополнительном рычаге около рукоятки с правой стороны. Это орган управления тормозит пильную гарнитуру при отскоке.

• ТОП-4 популярных грейферных погрузчиков
• Принцип работы башенного крана КБ-308

Сфера применения

Производитель рекомендует применять Husqvarna 240 9673260 01 для решения несложных задач. Например, это работа по уходу за садовым участком или заготовка дров для индивидуального отопления. Эта модель подойдет и для любителей активного отдыха, которым необходимо в поездках изготавливать столы и лавочки из дерева, а также напиливать дрова на костер.

Моторесурс двигателя, установленного на данную модель пилы, не позволяет применять её для ежедневной работы в режиме восьмичасового рабочего дня. Проще говоря, если этой пилой работать ежедневно, то поршневая группа, достаточно быстро износиться и потребует ремонта.

Для увеличения срока службы поршневой группы, необходимо использовать только оригинальные масла, изготовленные компанией Хускварна.

Ремонт поршневой довольно дорогостоящее занятие, и именно по этой причине, если есть необходимость работать пилой ежедневно, то лучше выбирать бензопилу из серии профессиональных или полупрофессиональных. Бензопила Хускварна 240 — бытовая модель.

Устройство бензопилы Husqvarna 240

Главное отличие бензопилы Husqvarna 240 от большинства рыночных аналогов заключается в отличном качестве ее заводской сборки. Садовый инструмент комплектуется долговечным бензиновым 2-тактным мотором, объем цилиндра которого составляет 38,2 см3. Двигатель дополнен надежным ручным стартером, фирменным японским карбюратором Walbro, ручным насосом для предварительной подкачки горючего, а также топливным баком.

Для более удобной эксплуатации бензопила Хускварна 240 оснащена доработанной системой подавления вибрации. В устройство системы входит 6 металлических пружин, которые, во время работы ДВС на максимальных оборотах, принимают колебания коленчатого вала на себя. Таким образом, вибрация на рукоятках садового инструмента практически не ощущается.

Для непрерывной связи двигателя с пильными органами в устройстве модели предусмотрено долговечное сцепление, все запчасти которого изготовлены из металла, обладающего высокой стойкостью к износу и коррозии. За воспламенение горючего в цилиндре ДВС отвечает качественная система зажигания, состоящая из катушки, свечи и электрической проводки.

Пильная гарнитуры садового инструмента включает в себя стальную шину и цепь, за смазку которой отвечает автоматический масляный насос. Цепь для бензопилы Хускварна 240 натягивается при помощи боковой звездочки. Для аварийной остановки гарнитуры в случае ее попадания на гвоздь или металлическую проволоку в устройстве модели предусмотрен долговечный инерционный тормоз, включение и выключение которого выполняется при помощи отдельного рычага.

Бензопила Husqvarna в 240-ой модификации комплектуется надежным корпусом, изготовленным из ударопрочного пластика. В нем предусмотрены отдельные пластины, которые, в случае необходимости, можно снять. Это упрощает ремонт карбюратора и замену расходных запчастей бензопилы.

Инструкция по эксплуатации

В любой комплектации с бензопилой Хускварна 240, обязательно поставляется инструкция по эксплуатации для данной модели. Прочитав руководство пользователя, можно узнать:

• как собрать и подготовить Husqvarna 240 к работе;
• основные требования по безопасному использованию бензопилы;
• получить практические советы по работе;
• узнать, как правильно подготовить топливную смесь и заправить;
• как поставить пилу на длительное хранение;
• провести регулировку карбюратора бензопилы своими руками;

Инструкция Хускварна 240 разработана профессионалами, которые знают, как правильно работать и проводить профилактические мероприятия, направленные на увеличение срока службы бензопилы. Именно по этой причине, не стоит убирать руководство по эксплуатации в сторону, а обязательно с ним ознакомиться.

Регулировку карбюратора Хускварна делаем, если:

• закончился период обкатки двигателя (после использования первых 4-5 л. топлива);
• изменилось качество составляющих топлива (октановое число бензина и марка масла);
• сильно изменилась температура воздуха и его разрежение (высота, жара, прохлада, мороз);
• начало сезона эксплуатации триммера Хускварна (в начале мая, после зимнего хранения);
• регулировочные винты сами провернулись от вибрации;

А также

, чтобы быть уверенным, что двигатель Хускварна работает как полагается и что максимальная эффективность работы триммера (бензокосы, мотокосы) обеспечена.

Перед регулировкой Хускварна сделайте техническое обслуживание триммера (помойте бензокосу и двигатель, замените свечу зажигания, устраните мелкие дефекты).

Обязательно постирайте поролоновый элемент воздушного фильтра. Стирайте элемент в тёплой воде с мылом, затем отожмите и высушите (или замените, если он старый или повреждён).

Примечание:

если регулировать карбюратор Хускварна с грязным воздушным фильтром, то после очистки воздушного фильтра топливная смесь станет намного беднее (что может привести к плохой работе или даже поломке двигателя).

Установите триммерную головку с кордом максимально допустимого диаметра и стандартной длины (до отрезающего ножа в дополнительной защите), чтобы создать нагрузку на двигатель во время регулировки винта высоких оборотов карбюратора Хускварна.

Заведите бензокосу согласно Руководству Хускварна и прогрейте 10 минут (если при этом на холостых оборотах триммерная головка вращается, то винт холостого хода, т.е. нижний, надо поворачивать против часовой стрелки, пока вращение триммерной головки не прекратится).

Осторожно поверните обе иглы (правую и левую) в среднее положение между полностью выкрученным и полностью вкрученным (не проверните за стопор!, это может привести к поломке двигателя Хускварна). Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний

Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний

Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний.

1) Правый винт L

– регулирует обогащение смеси низких оборотов (регулируется первым): Найдите максимальные обороты холостого хода, медленно поворачивая правый винт вправо и влево. Затем поверните этот винт на ¼ оборота против часовой стрелки. Примечание: С завода Husqvarna правый винт был выкручен полностью (на 0,5 оборота). Сейчас он смотрит на «11 часов».

2) Нижний винт T

– регулировка холостого хода двигателя Хускварна (если это необходимо): поворот винта по часовой стрелке увеличивает обороты холостого хода, против часовой стрелки – уменьшает их.

Правильной считается регулировка оборотов холостого хода, когда:

1. Холодный двигатель устойчиво работает на холостом ходу.
2. Горячий двигатель имеет не слишком высокие обороты на холостом ходу.
3. До начала вращения триммерной головки остается достаточный запас оборотов.
4. Двигатель устойчиво работает в любом положении (например, при резком опускании ножа).

Примечание:

С завода-изготовителя (Husqvarna) винт холостого хода от полностью закрученного, был выкручен на 8 полных оборотов и «2 часа» (сейчас так и осталось). Рекомендуемый холостой ход двигателя бензокосы Husqvarna – 2.900 об/мин.

3) Левый винт H

– регулирует обогащение смеси высоких оборотов (регулируется в последнюю очередь). Он регулирует максимальные обороты, мощность двигателя, температуру и расход топлива.

Примечание:

Двигатель Husqvarna не должен работать на полных оборотах более 10-ти секунд!

• Откройте полностью дроссель (дайте полный газ) и медленно поворачивайте левый винт по часовой стрелке, пока обороты двигателя Хускварна не будут уменьшены (на слух).
• Затем поверните левый винт очень медленно против часовой стрелки, пока двигатель не начнет работать неровно.
• После этого поверните винт медленно обратно на незначительное расстояние по часовой стрелке, пока двигатель Хускварна не начнет работать ровно.

На этом регулировка Хускварна закончена.

Примечание:

На новом триммерной Хускварна с завода-изготовителя (Husqvarna) левый винт был выкручен полностью (на 0,5 оборота) и заблокирован (залит) твёрдой пластмассой, которую я высверлил по истечению срока гарантии. Сейчас левый винт (как и правый) смотрит приблизительно на «11 часов».

Проверяем правильность настройки карбюратора Хускварна

Двигатель быстро, ровно и уверенно набирает обороты, и немного четверит на максимальных оборотах, триммерная головка T-35 на холостом ходу не должна вращаться.

Восстановляем работу инструмента

Чтобы восстановить работу пилы, не важно марки Урал или Штиль, нужно знать место дислокации поломки. Сначала проверяем и меняем непригодную топливную смесь

Если пила по-прежнему не завелась, то проверяем дальше по пунктам

Если пила по-прежнему не завелась, то проверяем дальше по пунктам

Сначала проверяем и меняем непригодную топливную смесь. Если пила по-прежнему не завелась, то проверяем дальше по пунктам.

Проблема в свече — выдергиваем и сушим. Ни в коем случаи не надо прокалывать ее, ведь это приведет к неисправности детали. Через 30 минут после просушки можно вставлять свечу обратно, перед этим проверив не осталось ли топлива на ее месте.

Помимо этого, свеча может просто сломаться, поэтому лучше иметь запасную, чтобы исключить причину.

Еще одной причиной того, что инструмент плохо заводится и глохнет, является плохой контакт между свечей и высоковольтным проводом. Если здесь все в порядке, а искры все же нет — возможно сломался сам блок зажигания. Такую поломку можно исправить лишь путем его замены.

Время от времени надо проверять и чистить воздушные фильтры. Если с момента покупки вы его не проверяли, то он мог засорится пылью и стать причиной неисправности.

В таких моделях как Штиль 180, Урал или Партнер 350 засоряется сапун, что часто приводит к поломке. Чтобы его прочистить, можно воспользоваться швейной иголкой.

У моделей Штиль 180, Дружба, Урал и Хускварна 142 иногда засоряется глушитель, его также нужно проверять и чистить.

Если проблема в карбюраторе, то без соответственного опыта не стоит пытаться его починить. Лучше всего обратится к специалистам.

Если после проверки и устранения вышеперечисленных проблем Ваша пила так и не завелась, то скорее всего поломка таится в цилиндровой группе.

Когда при осмотре Вы увидели повреждения и сколы на узлах поршня или цилиндра, то данные элементы придется заменить.

Если причиной неисправности бензопилы являются трубки, которые подтекают, то скорее всего к цепи поступает недостаточное количество смазки. Для устранения проблемы всего лишь заменяются трубки, а места соединения замазываются герметиком.

Детали механизма не могут служить вечно, поэтому периодически их придется менять. Чтобы узнать сколько служит какая деталь, нужно заглянуть в инструкцию.
