Разметка фундамента
После выбора места строительства на участке могут потребоваться первичные земельные работы — сглаживание неровностей рельефа, выкорчевывание деревьев и кустарников, удаление крупных камней. С помощью геодезических нивелиров контролируют профиль местности. Затем приступают к разметке фундамента, которая обычно выполняется методом «золотого треугольника».
Представьте геометрическую фигуру в виде прямоугольного треугольника с катетами длиной 3 метра и 4 метра. Воспользовавшись теоремой Пифагора, несложно определить, что длина его гипотенузы составит ровно 5 метров. Это и есть «золотой треугольник», который поможет правильно разметить углы фундамента. Работа проводится в четыре этапа:
Устанавливается первый, «отправной» колышек внешнего периметра.
От отправного колышка по направлению одной из стен отмеряют 4 метра, отмечают ещё одним колышком.
Воспользовавшись простым угольником или «на глазок» отмеряют 3 метра от отправного колышка перпендикулярно четырехметровой отметке, вновь ставят колышек.
Контролируют расстояние межу колышками № 2 и 3 — оно делается ровно 5 метров. Если расстояние отличается от номинального, колья переставляют, постоянно контролируя длины сторон треугольника.
Аналогичным методом размечают все остальные углы внешнего периметра. Когда их места точно определены, угловые колья соединяют нитью или леской. Внутренний периметр размечают с помощью рулетки. Поверить точность разметки можно, сравнив диагонали в прямоугольном фундаменте. Их длины делают равными.
Виды котлованов
Решив заняться устройством траншеи под фундамент, следует четко представлять, какой тип котлована необходим. Данное условие зависит от разновидности фундаментной конструкции, определенной к заливке проектным планом и чертежами.
Существуют определенные параметры, по которым фундаментные котлованы распределяются на несколько категорий, связанных с наличием либо отсутствием следующих условий:
- откосов и их количества;
- угловых креплений;
- вертикально наклонных стен.
Есть еще одно условие, определяющее, как называется яма под фундамент – котлован или траншея.
Под обустройство ленточного фундамента копается по всему периметру и местах установки внутренних несущих стен траншея. Под заливку фундаментной плиты минимальные размеры котлована должны соответствовать площади строящегося здания.
Если кто-то не знает, как выкопать фундамент под дом своими руками, их вниманию предлагается список первоочередных земляных работ:
- определяется тип почвенного состава, проводится его экспертиза;
- уточняются технические параметры сооружения, чтобы определить максимальную нагрузку на основание;
- выполняется расчет глубины котлована или траншеи;
- уточняются климатические условия региона для выявления сезонных подвижек почвы.
Размеры траншеи
Габариты траншеи и котлована напрямую зависят от проектных размеров фундамента. Размеры траншеи в любом случае будут больше. Для устройства фундамента необходимы щиты опалубки и возможность их сборки и демонтажа; место, чтобы можно было выполнить гидроизоляцию. Для монтажа щитов опалубки хватит и по 200-300 мм с обеих сторон от разметки фундамента. Для устройства гидроизоляции ширину траншеи увеличивают на 600-700 мм с наружной стороны.
При копке траншеи под ленточный фундамент ее глубину увеличивают на 350 мм – для устройства подушки из щебня и песка. Если почва под фундаментом рыхлая, то стенки траншеи придется делать с небольшим уклоном. В легких сухих почвах отклонение от вертикали может составить до четверти глубины ямы. В сыпучих песчаных грунтах – до половины высоты (т.е. до 30°).
Какая техника используется при копке траншеи?
Копка траншеи лопатой (вручную) эффективна при малообъемных работах и на твердых грунтах (например, на суглинке). Способ оптимален при невозможности подогнать технику к строительному участку или необходимости вырыть траншеи в условиях обильной прокладки инженерных коммуникаций. Во всех остальных случаях, когда нельзя обойтись рытьем вручную, применяется такая техника:
- бара (траншеекопатель или грунторез);
- мотоблок;
- экскаватор (мини-экскаватор) и бульдозер.
Бара эффективна для работ по выемке узких траншей (до 40 см), глубина которых составляет до 2 м, например, при необходимости проложить газопровод или водопровод. Кроме прочего, бара стоит дешевле, нежели экскаватор. Она быстрее в работе и ею легче вырыть окоп на небольшой территории.
Мотоблоком, если не удастся полностью механизировать рытье траншей, то получится значительно упростить этот способ. Им проводиться рыхление грунта с его последующей выемкой лопатой. Способ полезен при осуществлении фундаментных работ, когда нужно сделать широкий подкоп на небольшую глубину.
Чтобы сделать подкоп правильно, удобно работать мини-экскаватором с бульдозером. Малогабаритность и маневренность позволяет быстро манипулировать бульдозером на небольших участках, например, дачах. Он удобен наличием гусениц, которые не повреждают асфальт. Работать бульдозером можно, если требуется сделать окоп, глубина которого 2.5 м, а ширина – 28-38 см.
Траншея под водопровод
Чтобы разработать подкоп под водопровод, необходимо правильно определить уровень промерзания грунта. Если делать окоп глубже, необходимо обеспечить его безопасность, например, установить подпорки по всей длине.
Рытье траншеи экскаватором
Чтобы выкопать траншею под водопровод, можно использовать окоп трех видов:
- прямоугольного сечения с отвесами;
- в форме трапеции с наклонными стенками;
- смешанные.
Первый вид предполагает минимум земляных работ, небольшую ширину выемки. Такой способ обустройства водопровода требует устройства крепления стенок, чтобы сохранить безопасность работников, так как существует риск обвала.
Второй тип может обходиться без крепления. Чтобы выкопать траншею требуется много пространства для маневренности, которая утрудняется по мере разработки все большей площади грунта.
Смешанный тип эффективен там, где глубина траншеи стыкуется с грунтовыми водами. В таком случае, сверху окоп укрепляется откосами, а внизу – отвесными стенками.
Чтобы правильно определить, какая техника нужна, необходимо ответить на такие вопросы:
- какую длину имеет водопровод;
- какой ежедневный объем работ;
- в каких условиях ложится водопровод.
Для рытья траншеи под водопровод эффективен мини-экскаватор. Его главное преимущество – маневренность, а недостаток – малая производительность: примерно 20 м/8ч. Чем крупнее техника используется, чтобы проложить водопровод, тем выше производительность, но хуже маневренность.
Траншея под газопровод
Подкоп под газопровод делается относительно неглубокий. Обычно глубина установки составляет 0.6 м. В перегруженных местах с обилием автомобильного трафика, допускается глубина не менее 0.8-0.9 м, а при работе с трубами высокого давления глубина выемки должна быть не менее 120 см.
Рытье траншеи барой
Главная задача траншеи – предотвратить повреждение проложенных труб. О каком бы типе инженерных коммуникаций не шла речь. Контроль правильности прокладки труб освидетельствует специальный акт госслужб.
Существует и технология определения дна выемки, в которую укладывается газопровод. Если диаметр трубы составляет до 1000 мм, то делается подкоп глубиной – 0.8 мм и больше. Если диаметр трубы – более 1000 мм, то бульдозером нужно прокопать выемку больше 1 м.
На то, какой будет сделан окоп, также влияет характеристика грунта на стройплощадке. Песчаные грунты требуют выемки глубиной не менее 1.2 м, скальные, каменистые грунты — от 0.6 м, а торфяники и грунты с высоким содержанием воды – 1.1 м.
Ширина траншеи зависит от того, какие инструменты решит применить застройщик, а также типа грунта. Чтобы узнать, какой она будет, необходимо прибавить к ширине ковша показатели движения грунта для разных местностей. Например:
- пески и супеси – ширина установки + 0.15 м;
- глина и суглинки – ширина установки + 0.40 м;
- скалы или мерзлый грунт – ширина установки + 0.4 м.
Если, чтобы выкопать траншею применяется бара, то ширина траншеи будет соответствовать ровно ширине ее рабочей установки.
Зачем нужно производить зачистку дна?
Зачистка дна котлована необходима для выравнивания земляной поверхности до создания ровной и прочной площадки, на которой будут размещаться фундаментные конструкции. На этом этапе устраняются высотные перепады земляного основания и места излишне рыхлого грунта, где при уплотнении возможна глубокая просадка почвы.
Механизированная выемка грунта землеройными машинами постоянно контролируется нивелирами. Когда до проектной отметки остается 100 – 200 мм выемку грунта механизмами прекращают. В дальнейшем подготовку основания производят доработкой грунта и зачисткой дна до проектной отметки вручную или механизированно с привлечением специальной строительной техники.
Какими технологиями можно производить?
Зачистка земляного котлована выполняется ручным или механизированным способом: бульдозерами –планировщиками, экскаваторами или скреперными машинами. Выбор способа планировки нижней площадки выемки зависит от следующих факторов:
Размеры котлована и объем предполагаемой выемки. На небольших площадях с незначительным количеством недобранного грунта лучше всего применять ручную зачистку.В этом случае начинают дочищать основания по одной из главных осей, постепенно перемещаясь по котловану
Во время проведения работ важно ориентироваться на контрольную отметку, нанесенную на деревянный колышек.Для простейшего контроля зачистки основания до проектного горизонта рекомендуется натянуть между двумя противоположными колышками стальную проволоку или прочную нить из полиэстера. Мерной лентой строительной рулетки через 1 – 2 метра делают замеры глубины зачистки. Таким образом выполняется зачистка дна ручным способом одним человеком.При выполнении работ двумя или тремя рабочими, площадка разбивается на равные смежные площадки и проводится послойная зачистка основания
На больших площадях и значительных объемах выемки недобранного грунта рекомендуется применять механизированный способ доработки земляных масс
Таким образом выполняется зачистка дна ручным способом одним человеком.При выполнении работ двумя или тремя рабочими, площадка разбивается на равные смежные площадки и проводится послойная зачистка основания. На больших площадях и значительных объемах выемки недобранного грунта рекомендуется применять механизированный способ доработки земляных масс.
Стесненность котлована. Если горизонтальная площадка земляного основания здания размещена на сложном рельефе, соприкасается с другими зданиями сооружениями или особо ценными архитектурными памятниками, зачистка выполняется исключительно ручным способом.
Категория грунта. На мягких грунтах планировку земляного основания выполняют бульдозерами и мини-бульдозерами. Во время выполнения работ бульдозер от крайнего откоса передвигается по спирали, перемещаясь по направлению к осевой линии выемки от земляного откоса. Движение механизма поступательно-челночное, с чередованием рабочей проходки вперед и обратным холостым.Вид фундамента и глубина его заложения. Если проектом предусмотрено устройство монолитного плитного фундамента, размещаемого по всей площади котлована, для его зачистки отлично подходит механизированный способ планировки бульдозером или легким экскаватором с прямой лопатой.Широкие траншеи, подготовленные для ленточных фундаментов, зачищают вручную или экскаватором, постоянно контролируя уровень срезки почвы до проектной отметки. Выемки под столбчатые фундаменты обычно зачищают вручную, механизированный способ практически не применяется.
- https://dvabrevna.ru/fundament/kotlovan-pod-fundament.html
- https://StroykaRecept.ru/fundament/montazh/obustrojstvo-kotlovana-pod-fundament.html
- https://odstroy.ru/kotlovan-pod-fundament-podgotovka-i-rascet-razmera-ryte-i-kreplenie/
- https://NaFundamente.ru/podgotovka/rytyo-kotlovana-pod-fundament.html
- https://StrojDvor.ru/fundament/kotlovan-pod-fundament/
- https://SevenTools.ru/proizvodstvo/ustrojstvo-kotlovana-pod-fundamentnuyu-plitu.html
- https://betonov.com/fundament/stroitelstvo/kotlovan-pod-fundament.html
- https://m-faktrum.ru/vse-raboty/ryte-kotlovana-pod-fundament.html
- https://mack-group.ru/uslugi/razrabotka-kotlovanov/
- https://tslk.ru/stroim-dom/kotlovan-pod.html
- https://KakFundament.ru/kotlovan/pod-fundament
- https://StBel.ru/remont-i-strojka/kotlovan-dlya-fundamenta.html
В какое время года рыть котлован?
Вопрос, который задает каждый, кто собирается рыть котлован – когда это лучше делать? То есть нужно знать определенное время года, в которое можно вырывать котлован. Знающие специалисты рекомендуют два периода года, когда должно выполняться рытьё котлована под фундамент:
Котлован раскопан летом
- Лето;
- Осень.
Почему именно в эти периоды можно заниматься данной работой? Все очень просто, в летнее и осеннее время земля мягкая и роется хорошо. Зимой земля замерзшая, а весной она оттаивает, потому нужна будет спецтехника для откачивания накопившейся в ней воды. А на это нужны дополнительные средства. Это именно то место, где вы можете сэкономить, выбрав для строительства не зиму, а лето.
Если вы выбираете осеннее время, то нужно знать, что это не должна быть поздняя осень. Так как земля начинает замерзать, и производить работы будет очень сложно. В этот период погода держится нестабильная, ночью земля подмерзает, а днем оттаивает, что может вызвать некоторые казусы в выполнении работы.
Это не значит, что яму нельзя рыть зимой или весной. Запретов на это нет, но нужно будет учесть, что из-за сложности выполнения стоимость работы может увеличиться от 1,5 до 2 раз.
Независимо от времени года, в которое вы проделываете данную работу, необходимо помнить о безопасности. Стены котлована могут осыпаться, их стоит закрепить. Спускаться в яму следует тоже очень аккуратно. Рабочие должны находиться в специальной одежде, не лишними будут каски. Всю работу требуется выполнять очень аккуратно, что защитит яму от обсыпания, а вас – от проделывания дополнительной работы.
Подготовительные работы
Перед тем как переходить к копанию траншеи по всей площади будущей постройки необходимо снять верхний слой грунта. Если вокруг дома будет создаваться отмостка, то с каждой стороны желательно выступить еще на 1 метр. Обычно снимается около 30 сантиметров земли, но если территория не слишком заросла, то глубину можно немного уменьшить (см. фото). Выкопанный грунт необходимо сложить в одном месте – его в будущем можно использовать для высаживания растений. Если дом по всей площади будет иметь цокольный этаж или подвал, то необходимо вырыть одну большую яму, в иных случаях необходимо будет сделать траншею под фундамент.
Разметка территории
Траншея обычно копается под наружные и под несущие стены, которые и будут стоять на основании. Глубина канавы под наружные стены должна быть ниже точки промерзания грунта, а под несущие – около полуметра. Если фундамент будет ленточным сплошным, то ширина рва должна быть равной ширине основания, а его стенки будут служить опалубкой. Если основание будет заливаться частями, то в качестве опалубки нужно будет использовать деревянные доски, а траншею соответственно делать немного шире.
Если возле основной постройки планируется строить и другие сооружения, желательно сразу сделать фундаменты и под них. Так траншеи можно будет выкопать в один прием. Хочется отметить, что если на приусадебной территории будут прокладываться коммуникации, например, водопровод, канализация и т.д., то канавы под них своими руками необходимо копать вместе с основными траншеями или ямой. Таким образом, к земляным работам в будущем можно будет не возвращаться.
Обустройство стенок и дна
Если фундамент планируется заливать без создания деревянной опалубки, то стенки траншеи необходимо сделать немного под уклоном. Если уклон создать не удается, то их нужно обязательно укреплять, например, при помощи щитов из дерева. Если канавы выкапываются с помощью техники, то к нужным размерам их необходимо будет подгонять своими руками. Так, если ширина или глубина в некоторых местах недостаточна, то нужно будет поработать лопатой, а если допущены переборы – засыпать их щебнем и утрамбовать.
Утрамбовка грунта
После того как траншея выкопана и залит фундамент, а также проложены все необходимые коммуникации, все оставшиеся пустоты необходимо засыпать. Для этого обычно используют ранее выкопанную землю и песок. Засыпать пустоты вокруг основания нужно грунтом, который перед укладкой нужно смачивать водой, что обеспечит лучшую трамбовку. Траншеи с коммуникациями сначала засыпаются песком так, чтобы они закрывали трубы и кабеля примерно на 25 сантиметров. Поверх песка обычно насыпается щебень или битый кирпич, после чего выкладывается грунт (см. фото). Мелкий камень необходим для того чтобы избежать повреждения коммуникаций в случае, если над ними придется что-то копать.
Полезные советы
Для того чтобы все работы прошли максимально качественно необходимо придерживаться нескольких простых правил:
- ширина траншеи должна быть равной ширине фундамента плюс ширина опалубки и других крепежей, если таковые имеются;
- при выполнении земельных работ обязательно нужно учитывать глубину промерзания грунта, что поможет избежать деформации основания и появления трещин в будущем;
- щебень и битый кирпич выполняют одновременно защитную функцию и играют роль дренажа, а песок предотвращает неравномерную усадку;
- глубина траншеи в гравийных и песчаных грунтах должна составлять около 1 метра, в суглинках и глинистых – 1,5 метра, в супесчаных – 1,3 метра, а плотных – до 2 метров;
- если не используется деревянная опалубка, фундамент должен заливаться сразу же после выкапывания канавы иначе стенки могут обвалиться.
https://youtube.com/watch?v=ePHLRmFzMsY
Более детальную информацию о том, как выкопать котлован или траншею своими руками, можно посмотреть на представленном видео.
Под фундамент

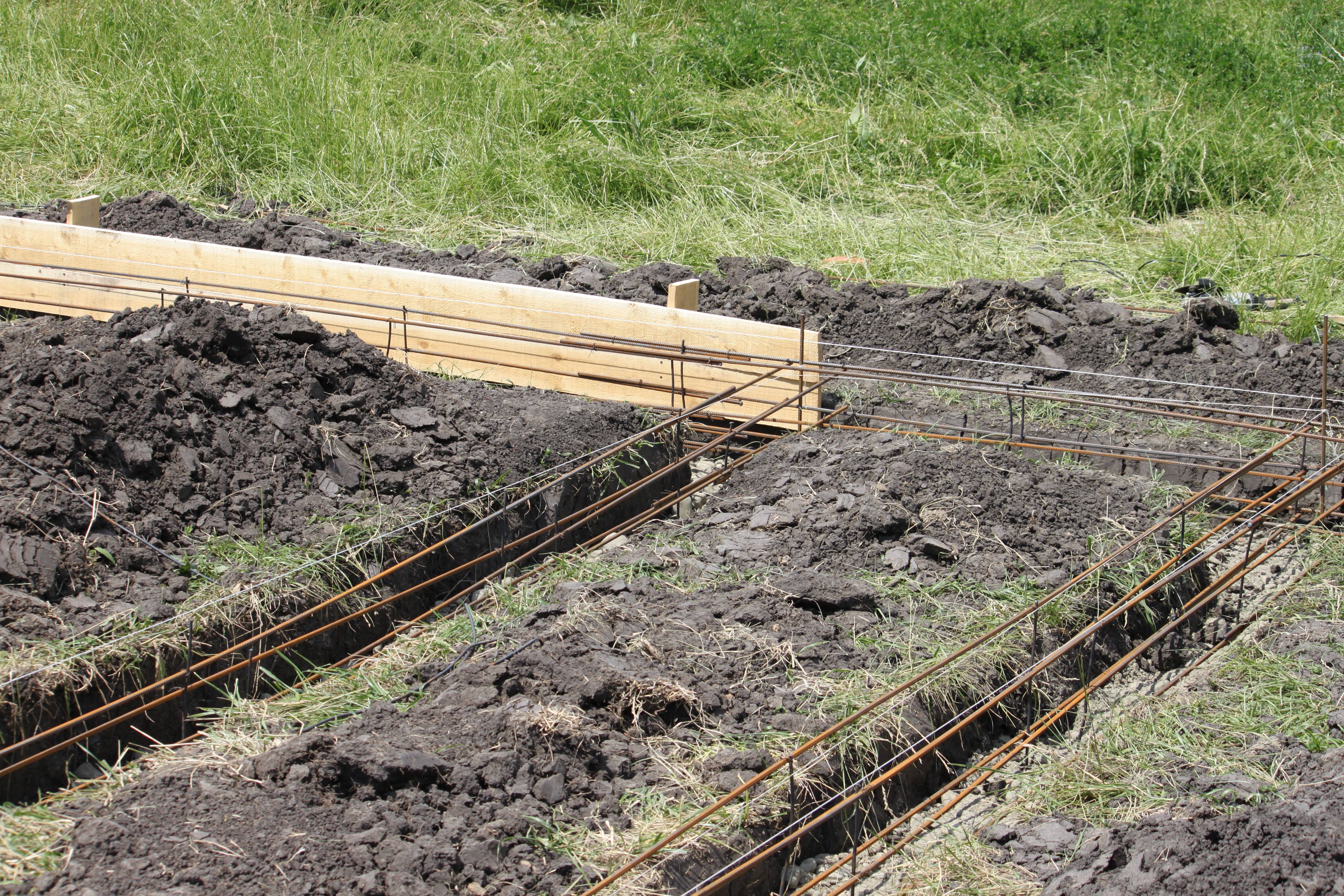

Копка траншеи под фундамент
Перед копкой важно сразу определить место, куда будете складывать грунт, извлеченный из ямы. От края траншеи он должен отбрасываться на расстояние не менее полуметра, иначе, когда горка грунта вырастет, он просто будет ссыпаться обратно. Как вариант, можно сразу установить опалубку, и, копая внутри нее, подсыпать грунт снаружи
Как вариант, можно сразу установить опалубку, и, копая внутри нее, подсыпать грунт снаружи.
Правильно откинутый грунт
Перед тем как приступить к рытью траншейной ямы под фундамент, необходимо все тщательно разметить. Сначала проводится разметка внешнего периметра. На углах необходимо вбить деревянные колья или отрезки металлической арматуры, после чего протягивают по всей разметке нить (капрон, леска или шпагат)
Важно, чтобы геометрия углов разметки была строго в 90º. Это можно проверить с помощью рулетки: промеряете все стороны прямоугольной разметки (от угла до угла), после чего измерьте диагональ. В квадратной или прямоугольной постройке достаточно сравнить диагонали – если они равны, то углы действительно прямые
Если нет, то придется все мерить заново и, как следствие, перебивать колышки. После того как все эти замеры выполнены, производится копка траншей для несущих стен. Затем можно рыть поперечные траншеи для перегородок, которые будут внутри будущего строения
В квадратной или прямоугольной постройке достаточно сравнить диагонали – если они равны, то углы действительно прямые. Если нет, то придется все мерить заново и, как следствие, перебивать колышки. После того как все эти замеры выполнены, производится копка траншей для несущих стен. Затем можно рыть поперечные траншеи для перегородок, которые будут внутри будущего строения.
Какой должна быть глубина
Глубокая траншея
При расчете глубины траншеи не стоит забывать про дренаж и песчаную подушку. Сам процесс ручной копки довольно трудоемок, потому что слой земли нужно подкапывать предельно горизонтально, чтобы не нарушить плотность нижнего пласта.
Глубина в разных видах почвы:
- Каменистая или песчаная почва: глубина до 1 м.
- Супесчаная почва: глубина до 1,3 м.
- Суглинок и глинистая почва: до 1,5 м.
- Плотный грунт: до 2 м.
Ширина траншеи
Ширина траншеи рассчитана под ширину стен
Она должна соответствовать ширине бетонной подошвы, которая, в свою очередь, должна быть чуть больше ширины стен. Например, если это пиленый ракушечник, то кладка, скорее всего, будет в камень. При этом нужно добавить еще 3–5 см на различные отделочные работы. Нередко ширина траншеи составляет около 70 см. Это оптимальная ширина, при которой наиболее удобно вынимать грунт из ямы.
Случается и так, что для подобных земляных работ вы вынуждены нанять рабочих. Понятно, что каждый куб извлеченной земли стоит денег. Как посчитать объем траншеи, чтобы произвести соответствующую оплату рытья под фундамент? Необходимо вымерять общую длину всей траншеи, а вместе с этим и ее ширину. Затем высчитать общую площадь, умножив длину на ширину. Полученное произведение умножаем на высоту ямы и получаем, таким образом кубы – общий объем траншеи. Например, если у вас общая длина траншеи 30 м, ширина 0,7 м, а высота 1,5 м. То высчитать объем можно так: 30×0,7 = 21 м2; 21×1,5 = 31,5 м3
Особенности в определении глубины и ширины траншеи
Размеры фундаментной ленты определены инженерным расчетом и должны быть выполнены в полном соответствии с проектными решениями. Но необходимая глубина и ширина траншеи всегда больше поперечного сечения фундамента. Это связано с необходимостью устройства подстилающей щебеночно-песчаной подушки, установки опалубки, а так же выполнения гидроизоляционных работ после затвердения бетона или окончания кладки.
Поэтому глубина траншеи всегда на 25-30 см больше, чем заглубление фундаментной ленты. Ширина траншеи должна быть на 60 см больше ширины фундамента со стороны наружной изолируемой поверхности и на 30 см с внутренней стороны для возможности установки опалубочных щитов. Если почва не плотная и возможно его осыпание, необходимо предусмотреть наличие уклона стенок, величина угла которого определяется в зависимости от типа грунта.
Технология погружения шпунта ограждения
Готовая стена выемки, креплённая трубошпунтом
Применяется 5 основных технологий погружения шпунта ограждения котлована:
- вибропогружатель для шпунта — наиболее распространённая технология, за счёт высокой скорости монтажа, а значит и производительности. Установка для вибропогружения представляет собой базовую машину (экскаватор, кран или трактор) с подвесным оснащением (собственно вибропогружатель, состоящий из гидро-двигателей с эксцентриками, смонтированными на станине, и гидравлической станции),
- статическое вдавливание шпунта — самый бесшумный и щадящий к прочностным свойствам грунта и к фундаментам расположенных поблизости построек, погружение шпунта выполняется сваевдавливающей установкой,
- забивка и предварительное лидерное бурение под шпунт, или без бурения — самый доступный способ при использовании сваебойной установки с дизель-молотом,
- и чуть более дорогой, но более контролируемый в процессе — забивка шпунта гидравлическим молотом,
- завинчивание и вдавливание трубчатого шпунта свайной буровой установкой.
Погружение шпунта ограждения в грунт происходит до рытья котлована на выровненной строительной площадке по периметру будущей выемки. В твёрдых грунтах предварительно выполняется бурение под шпунт, чем достигается гарантированное достижение проектной глубины, снижение динамического воздействия через грунт на основания соседних зданий, применение менее мощного (а значит и менее дорогого в эксплуатации) оборудования и ускорения операции погружения.
Копровая установка с гидромолотом
Погружение шпунта ударным методом без бурения лидеров — это самый простой и недорогой способ устройства ограждений из шпунта. Используется чаще всего, когда нет особых требований к уровню шума и динамическим воздействиям на основания близ расположенных зданий через грунт. Выполняется копровыми установками.
Вибропогружение шпунтового профиля
При повышенном давлении от осадочных пород и, тем более, при нагрузке от грунта под близко расположенными зданиями обычное шпунтовое ограждение может оказаться недостаточным для должного укрепления стены выемки. В этих случаях проводятся дополнительные меры крепления стен котлована. В распоряжении проектировщиков и строителей имеется широкий арсенал методов и технических решений:
- монтаж продольного пояса из металлического профиля (швеллера, двутавра),
- применение укрепляющих распорок из металлопроката, упирающихся одним концом в дно котлована, а другим в стену,
- применение распорных систем из металлического профиля — конструкции их могут быть разнообразны по сложности и исполнению,
- устройство грунтовых анкеров — заглубляемых в толщу грунта железобетонных якорей.

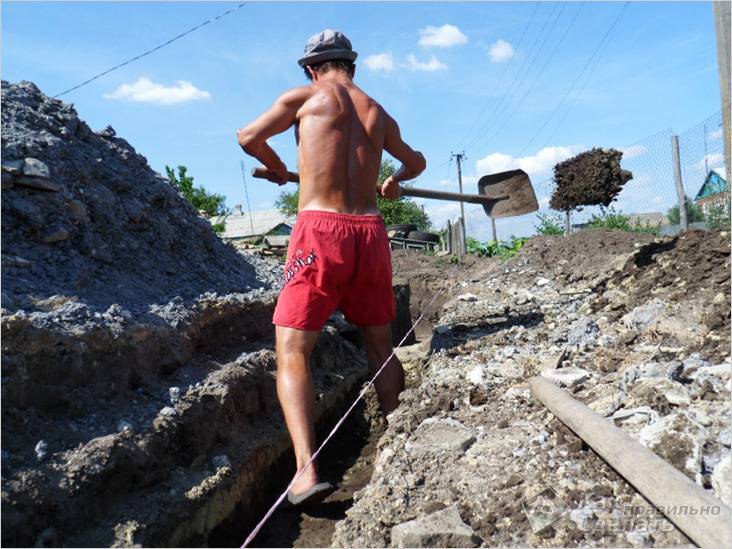

Рытье траншей вручную
Самый старый, трудозатратный, долгий по времени и неэффективный способ разработки траншей. Стоимость ручного труда высока, а скорость работ напрямую зависит от состояния грунта. Однако он применяется до сих пор – там, где нет другой возможности сделать узкий прокоп или когда использование техники не оправдано экономически. Но даже в этом случае работы нужно поручать профессионалам, которые знают требования СНиП и РД. Иначе можно повредить инженерные коммуникации, проходящие по участку.
Стоимость копки вручную: цена за 1 м3
| Условия работ | Стоимость |
|---|---|
| При глубине 0,75 м | От 500 руб./м3 |
| В условиях промерзания грунта на 1,5 м | От 1000 руб./м3 |
У ручной разработки траншей есть одно достоинство: он более эффективен при копке по твердым и разнородным грунтам. Кроме того, этот способ позволяет выполнять работу более точно и аккуратно. К недостаткам метода относятся факторы, определяющие цену за погонный метр:
- проектная глубина траншеи;
- характеристики и актуальное состояние почвы;
- время года;
- погодные условия;
- плотность застройки;
- наличие на объекте ранее проложенных коммуникаций;
Все это сказывается на увеличении стоимости работ. Поэтому разработка траншеи вручную – крайняя мера, к которой прибегают при невозможности применения более экономичных решений с применением высокопроизводительной спецтехники.
Способы разработки котлованов (выемка, вывоз, засыпка грунта)
Способы, которые применяются для разработки рвов, зависят от конструкции и глубины заливки фундамента, а также необходимости использовать опоры. Если в планах возвести малозаглубленный фундамент, то рытье котлованов разрабатывается вручную.
Для частного заглубленного строительства подойдет обратная лопата экскаватора, которая может выкопать за одно движение объем земли — 0.25-0.65 м3. Остатки грунта, его недобор осуществляется вручную.
Чтобы израсходовать землю из рвов, организовывается ее вывоз или обратная засыпка в пустоты вокруг фундамента. Глубина рвов при наличии грунтовой воды должна равняться:
- 1 м на песчаных грунтах;
- 1.25 м– на супесчаных грунтах;
- 1.5 м – на глинах и суглинках;
- 2.0 м – на болотистых массивах.
Если нет возможности следовать этим показателям, необходимо укрепление стенок котлована. С этой целью применяются откосы и опоры. Откосами выемка защищается от движения грунта.
Процесс разработки котлована экскаватором
Чтобы укрепить откосы, применяется следующая технология:
- распорная система (в качестве опоры применяют шпунты или трубы);
- метод цементации.
Если земляные работы ведутся в котлованах для разной глубины заложения фундамента, то используется раскопка уступов вручную или экскаватором
Важно придерживаться соотношения высоты уступа к его длине 1:2 (связные грунтовые массивы) или 1:3 (несвязные грунты)
В зимнее время земляные работы на грунтовом массиве проводятся с его предварительным рыхлением. Используется бурение, шар-молот или клин-молот. Без рыхления может работать обратная лопата.
Если слой промерзания равен 25 см, используется объем ковша – 0.5-0.8 м3, если слой промерзания – 40 см, то применяется объем лопаты – 1 м3. Обратная засыпка грунта в зимнее время проводится только талой землей. Допускается лишь 15% замерзлых комков на весь объем грунта. Если производится бурение котлованов в зимнее время, то принимаются меры для защиты выемок от замерзания.
О документации: что такое акт свидетельствования котлована?
Процедура освидетельствования проводится для каждого разработанного вручную или экскаватором котлована. В результате его проведения заказчик на земляные работы получает акт в четырех экземплярах, который свидетельствует о пригодности рвов для начала строительства.
Рытье котлована экскаватором
Проводит освидетельствование и выдает акт специальная комиссия, в которую входит представитель заказчика. За время осмотра выемки комиссия приходит к выводу, соответствуют ли показатели разработанных грунтов тем, что были определенны проведенными ранее геологическими изысканиями.
Акт на земляные работы должен быть передан по одному экземпляру подрядчику, организации, которая проводила взыскания, а также представителям геотехнического надзора. Процесс освидетельствования включает следующие этапы:
- Выезд на объект инженера-геолога для описания грунтов, которые вскрыло бурение.
- Проводится замер выемки с целью выявить, соответствует ли исполнительная схема котлована, указанным параметрам в проектной документации.
- Составляется акт освидетельствования, в котором описана характеристика грунта, содержание в нем воды, анализ котлована (сравнивается его проектный и фактический объем).
Чтобы акт получился достоверным, перед проведением исследования котлована, его поверхность необходимо высушить. Если содержание влаги будет критическим, возможно понадобится откачка воды и дополнительные опоры.
Акт важен в черте города, где бурение нового котлована может привести к техногенной катастрофе из-за обилия коммуникаций в земле. Также может произойти засыпка рыхлых грунтовых масс.
Порядок работ над котлованом для ленточного основания
При возведении фундамента ленточного типа роются траншеи по периметру сооружения и в местах строительства внутренних стен (перегородок). Глубина выбирается по общим правилам. Ширина траншеи превышает ширину ленты минимум на 30 см, при этом максимальная ширина не нормируется. Ее надо выбирать с учетом технологии монтажа опалубки под фундамент. Минимальная ширина бетонной ленты составляет 40 см, а значит, траншея не может быть меньше 70-80 см.
Порядок рытья траншеи:
- Подготовительные работы. Они включают очистку площадки от мусора и растительности. Затем, снимается плодородный слой почвы на глубину 20-30 см. При необходимости обеспечивается дренаж и осушение рабочего участка с отводом воды с поверхности грунта.
- Разметка фундамента. Вначале забиваются угловые колья по периметру строения, а также в местах стыка внутренних стен. Отмечается нужная ширина траншеи, натягиваются 2 параллельных шнура, отмечающих минимальные границы котлована.
- Рытье начинается с самого высокого угла. Заглубление осуществляется постепенно, равномерно по всей площади. Контроль глубины производится с помощью вех, которые устанавливаются на углах, формируя профиль котлована.
- По мере заглубления траншей производится укрепление стенок. При глубине более 70 см устанавливаются боковые щиты с распорками. Их в последующем используют для монтажа опалубки.
Рытье траншей может осуществляться вручную с помощью лопат, лома, кирки. Отсутствие ограничения по максимальной ширине траншеи позволяет использовать экскаватор. Для разметки используется рулетка и металлическая линейка. В качестве контролирующих инструментов потребуется строительный уровень и отвес.
