Как выбирать диски для циркулярных пил

Дополнительные функции пилы

В современных аппаратах диски способны выполнять ряд дополнительных операций. Распил получается аккуратным и чистым. К таким полезным функциям относится:

Погружение в любом месте

Другими словами, пиление может начинаться не только с торца, но и с середины заготовки.
Можно подключить пылесос, причём неважно, какой модели. Он сдувает опилки и делает видимость обрабатываемой детали намного лучше.
Блокировка запуска

Чтобы двигатель начал работать, необходимо одновременно нажать две кнопки. Внезапный пуск мотора полностью исключён. Работать с таким аппаратом намного безопаснее.
Специальная лазерная указка. Устройство заменяет направляющую шину.
Навесная защита, закрывающая плоскость круга.

Основные параметры

К числу параметров круга ручной циркулярной пилы относятся наружный диаметр, внутренний диаметр, толщина, количество зубьев, наклон зубьев, их конфигурация.

Наружный диаметр варьирует от 13 до 25 см. Эта характеристика не влияет на скорость обработки материала, но определяет глубину прорезания. Внутренний диаметр, который по-другому называется посадочным, — это важный параметр, соответствующий размеру силового вала на циркулярной пиле.

Количество зубьев оказывает влияние на скорость разрезания и чистоту обработки материала. Чем больше зубьев, тем меньше времени уйдет на обработку. Однако место среза при этом будет выглядеть менее привлекательно. Количество зубьев на круге циркулярной пилы обычно варьирует от 10 до 100 с лишним.

Взяв за основу этот показатель, все существующие диски можно рассортировать по трем основным категориям:

Диски с малым количеством зубьев: от 10 до 40.
Круги с числом зубьев от 40 до 80. Они относятся к универсальной разновидности: подходят для обработки различных материалов — как твердых, так и мягких.
Диски с частым расположением зубьев, количество которых превышает 80 штук.

Наклон зуба — это величина, на которую режущая кромка отклоняется от поверхности основной части круга. По наклону зуба диски также можно разделить на три категории:

С отрицательным углом отклонения — от 0 до 5 градусов.
Диски, зубья которых отклоняются примерно на 10 градусов. Такой наклон считается стандартным.
С зубьями, угол наклона которых превышает 15 градусов.

В зависимости от предназначения диска циркулярной пилы, зубья могут иметь разную конфигурацию:

плоский резец хорошо подходит для распиливания древесины вдоль роста ее волокон;
сменный резец может применяться как для продольного, так и для поперечного распила;
комбинированный резец — это сочетание плоских и сменных резцов.

Как заточить диск своими руками

Чтобы заточить дисковую пилу, принимают во внимание четыре основных угла:

α – задний угол;
γ – передний угол;
β – угол заострения, задается задними и передними углами (β=90°-γ-α);
Ɛ1 и Ɛ2 – углы скоса, как передних, так и задних плоскостей.

Угол затачивания инструмента подбирается по типу материала, который предстоит обрабатывать, и по направлению реза, что очень важно при распиловке древесины. Для проведения распилов вдоль волокон древесины оснастка должна иметь зубья с достаточно большим передним углом (от 15° до 25°)

Для пиления поперек волокон требуется передний угол (γ) от 5° до 10°. На универсальных пилах, позволяющих делать распилы как вдоль волокон древесины, так и поперек, передний угол резца имеет среднее значение, равняющееся 15°.

Кроме всего, на угол затачивания влияет и твердость материала. Заострение зуба (β) нужно обязательно уменьшить перед пилением твердых материалов.

Правила заточки

Чаще всего, твердосплавная напайка изнашивается по своей верхней кромке. Она со временем стачивается и скругляется приблизительно на 0,1-0,3 мм. Также изнашивается и передняя грань резца. Не следует допускать сильного затупления режущих элементов, поскольку для выравнивания кромок придется стачивать большее количество материала с резца. О том, что оснастку пора затачивать, можно определить по виду кромок резцов и по качеству пропила: остаются рваные края с большим количеством сколов.

При правильном проведении заточных мероприятий появляется возможность затачивать резцы около 25-30 раз. При этом будет обеспечиваться требуемая острота режущей кромки. Чтобы добиться таких результатов и значительно продлить срок службы оснастки, рекомендуется производить заточку зуба по задней и передней плоскостям. Конечно же, можно стачивать и одну плоскость зуба пилы, но количество попыток при этом уменьшится в 2 раза. На рисунке ниже показано, как влияет на количество заточек стачивание зуба по одной и обеим плоскостям.

Затачивая резцы оснастки, рекомендуется последний проход абразивом делать по задней плоскости зуба. В среднем, величина стачивания металла зуба должна находиться в пределах 0,05 – 0,15 мм.

Заточка диска в домашних условиях

Диски для пил обычно затачиваются на специальном станке. Покупать аналогичный станок для дома не имеет смысла, если вы не собираетесь открыть бизнес по заточке оснастки для циркулярок.

Но как заточить дисковую пилу без профессионального оборудования? Чтобы наточить пильный диск своими руками, потребуется наличие:

точильного настольного станка (можно для этих целей приспособить болгарку);
абразивного круга (лучше, если это будет алмазный тарельчатый диск для заточки);
простого приспособления, которое можно сделать из обрезков ДСП.

Последняя приспособа представляет собой столик, состоящий из подвижной верхней каретки и неподвижного основания. На следующем фото показано основание без каретки.

Чтобы каретка двигалась правильно, в горизонтальной плоскости, по ее краям можно закрепить планки или установить ее на мебельные телескопические направляющие. Далее, в определенном месте каретки (находится экспериментальным путем) устанавливается шайба диметром, соответствующим посадочному отверстию оснастки.

На эту шайбу одевается пильный диск и вместе с кареткой пододвигается к алмазному кругу.

Для равномерной заточки можно между двумя зубьями (слева и справа от точильного круга) вкрутить по саморезу, которые будут служить одновременно и упором, и ограничителем.

После правки первого резца (рекомендуется наметить маркером) каретка отодвигается от алмазного круга, диск переставляется на один зуб по упорам, и заточка циркулярной пилы продолжается.

Основные параметры диска для циркулярной пилы

Наружный (внешний) диаметр

Определяется внутренним размером защитного кожуха – диск с большим диаметром не установится на пилу с меньшими габаритами кожуха. Основные размеры режущего инструмента для ручных циркулярных пил располагаются в диапазоне 130-250 мм. Внешний диаметр на скорость резки не оказывает существенного влияния, но определяет глубину прорезания. С увеличением пропила значительно нагружается двигатель, происходит нагрев металла диска и самого обрабатываемого изделия.

Внутренний, посадочный диаметр

Имеет несколько размеров: 16, 20, 22, 30, 32. Важный параметр – диаметр должен соответствовать размеру силового вала на пиле, под которую подбирается диск. На некоторых моделях дисков расположены дополнительные отверстия, фиксирующие диск на штифтах.

Количество зубьев на диске

Влияет на такие параметры, как скорость резки и чистота обработки. С уменьшением количества зубьев скорость обработки увеличивается, улучшаются условия для отвода стружки, но ухудшается чистота пропила. При увеличении числа зубьев рез получается более чистым, но возрастает нагрузка на двигатель. Условно по количественному соотношению диски можно разбить на три группы:

большое количество резцов, находится в диапазоне 80-90 шт.;
среднее количество (40-80 шт.);
малое количество (10-40 зубьев).

Диски со средним количеством резцов относят к универсальному типу. Ими можно обрабатывать мягкую и твёрдую древесину, выполнять поперечные и продольные резы, применять для обработки различных изделий из древесины.

Наклон зуба

Определяется отклонением от радиуса диска поверхности режущей кромки. При отклонении к тыльной стороне зуба наклон называется отрицательным, при обратной стороне наклона – положительным. Для продольного пиления целесообразнее применять зуб с положительным наклоном, так как в процессе обработки происходит своеобразный захват материала, наезд диска на деталь, что способствует более быстрому резу заготовки в целом. Наклон зуба подразделяют:

стандартный наклон – угол изменяется от 5° до 15°;
положительный, агрессивный наклон составляет 15-20°;
обычный, отрицательный угол лежит в диапазоне от 0° до -5°.

Конфигурация зубьев

Каждый тип резца сконструирован и выполнен для решения определённой задачи. Подразделяются:

Плоский резец – применяется для быстрого продольного пиления мягкой или твёрдой древесины, имеет обозначение FT.
Сменный резец – имеет последовательно чередующийся сменный наклон зубьев в одну или другую сторону. Резцы дают ровный и достаточно чистый пропил. Применяется для поперечного и продольного реза древесины, обработки фанеры, ОСП, ДСП и композитных плит, обозначаются символом ATB.
Комбинированный резец – это последовательная смена групп из сочетания четырёх сменных резцов (ATB) и одного плоского (FT). Обозначаются как Combi. Этот тип диска относят к универсальным из-за возможности выполнять разные виды пропилов.
Трапециевидный плоский резец – выполнен из следующих друг за другом плоских зубьев. Более высокий заточен под трапецию, низкий является плоским. Применяется для обработки древесины и изделий из неё, для полимерных материалов и мягких цветных металлов. Имеет обозначение TCG.
Сменный резец с увеличенной наклонной боковой частью – разработан для обработки материала, склонного к раскалыванию, а также для чистового поперечного пиления. Обозначается HiATB.

Толщина диска

Определяет фактическую ширину пропила. Стандартный размер составляет 3,2 мм. Кроме этого, толщина диска сказывается на прочности самого режущего инструмента. Уменьшение параметра приводит к тяжёлым режимам работы, перегреву диска и к поломке. Больший размер вызывает повышенный расход обрабатываемого материала, то есть «перевод в стружку».

Дисковые пилы применяются при обработке различных материалов. Соответственно и режущий инструмент выполняется под конкретные задачи.

Как выбрать диск — критерии выбора дисков

диаметры

Здесь все понятно — имеется в виду внешний и внутренний (его еще называют посадочным местом). В паспорте циркулярной пилы указаны типоразмеры дисков, которые можно устанавливать на эту модель. Поэтому углубляться в этот вопрос и рассматривать весь ассортимент полотен автор не считает нужным, так как у каждого читателя своя циркулярная пила. Но ситуации бывают разные. У кого-то утерян документ на циркулярку, кому она досталась по наследству, третий купил ее с рук. Как поступить?

Измерить указанные параметры диска. Неточность в 0,5 некритична, так как изделия выпускаются с определенной градацией значений диаметров, и в магазине сразу поймут, что нужно для циркулярной пилы. Но если ошибка в 2, то есть риск выбрать не тот типоразмер посадочного места (или 30 или 32). Поэтому желательно для замеров использовать не линейку, а штангенциркуль.

13 советов как правильно выбрать циркулярную пилу для домашней мастерской

Углы бывают такими:. Универсальная заточка. Подходит для всех видов распила. Применяется для поперечного реза, не образует сколов.

Стандартный параметр равен 3,2 мм. Чем тоньше диск, тем сильнее он нагревается и быстрее выходит из строя. Большая толщина гарантирует долгий срок службы оснастки, но замедляет работу.

В этом случае растет перерасход материала из-за широкого пропила. Как видно на картинке, маркировка диска может рассказать о многих технических характеристиках. Но существует зависимость, которой не следует пренебрегать: форма зубьев напрямую влияет на возможность работы с конкретным материалом. Классификация, разработанная представителями бренда GASS , делит диски на следующие категории по форме зубьев :.

GK и GS:п опеременноскошенные. GM : прямые. Способны справиться разве что с резкой мягкого дерева. GT : трапециевидные. GR : конические.

Режут многослойные покрытия с двойной ламинацией. GA : трапециевидные и прямые. Те же самые возможности, что у GT. На качественные пильные диски производители наносят маркировку лазером. На современном рынке полно предложений от производителей. Но есть компании, которые проверены временем. Именно их продукции отдают предпочтение владельцы циркулярных пил. Краткий список популярных брендов таков:.

Есть множество работ, где не обойтись без циркулярной пилы. Но одной только ее будет мало, необходим качественный пильный диск. При правильной эксплуатации хорошая режущая деталь будет долго служить владельцу и обеспечит комфортное пользование инструментом. В зависимости от ваших целей и задач, необходимо иметь в ассортименте оборудование нужных размеров и других выдвигаемых требований

В этой статье мы кратко рассмотрим виды пильных дисков, на что следует обращать внимание при выборе.

Выбор идеальных пильных дисков по дереву. Узнайте характеристики насадок для циркулярной пилы.

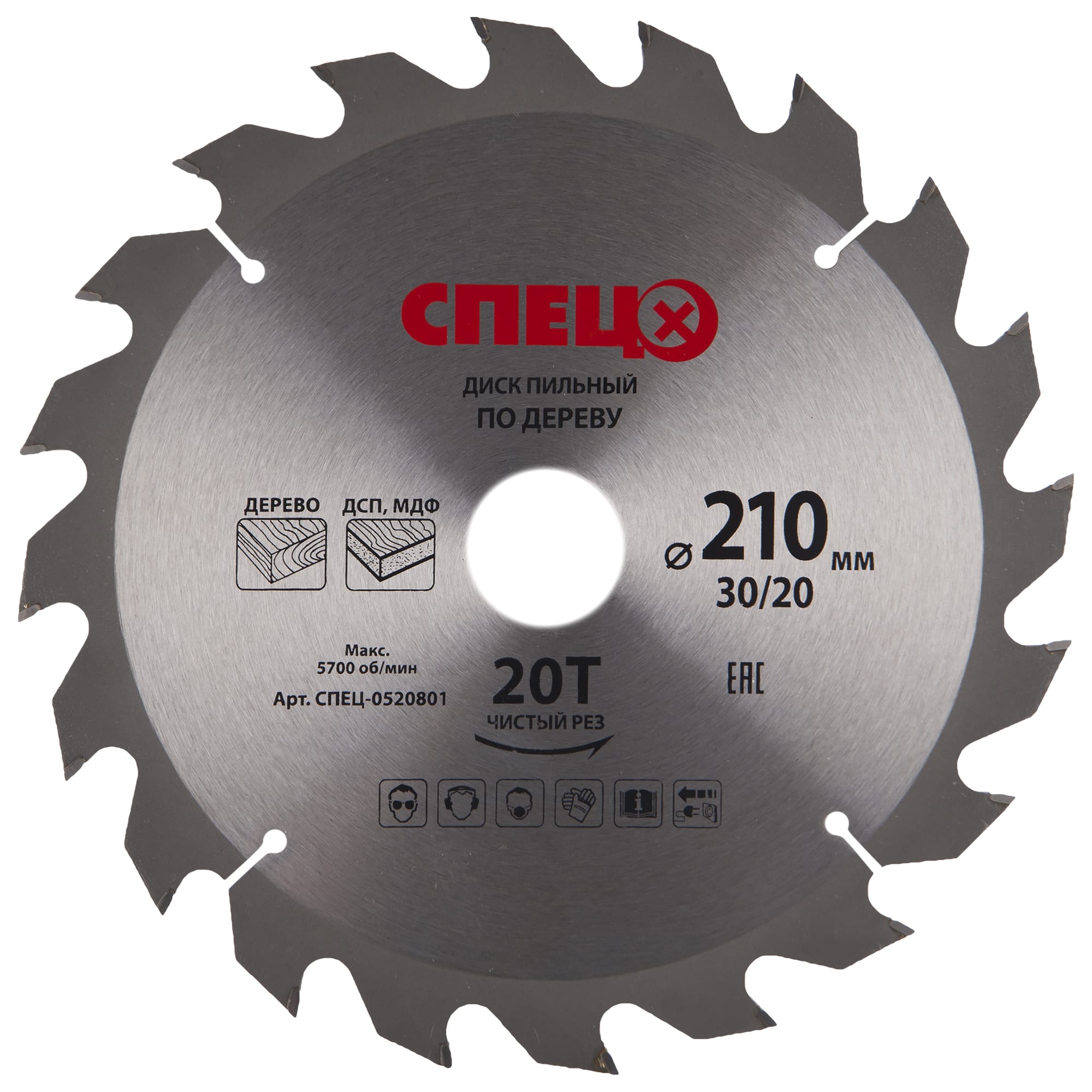

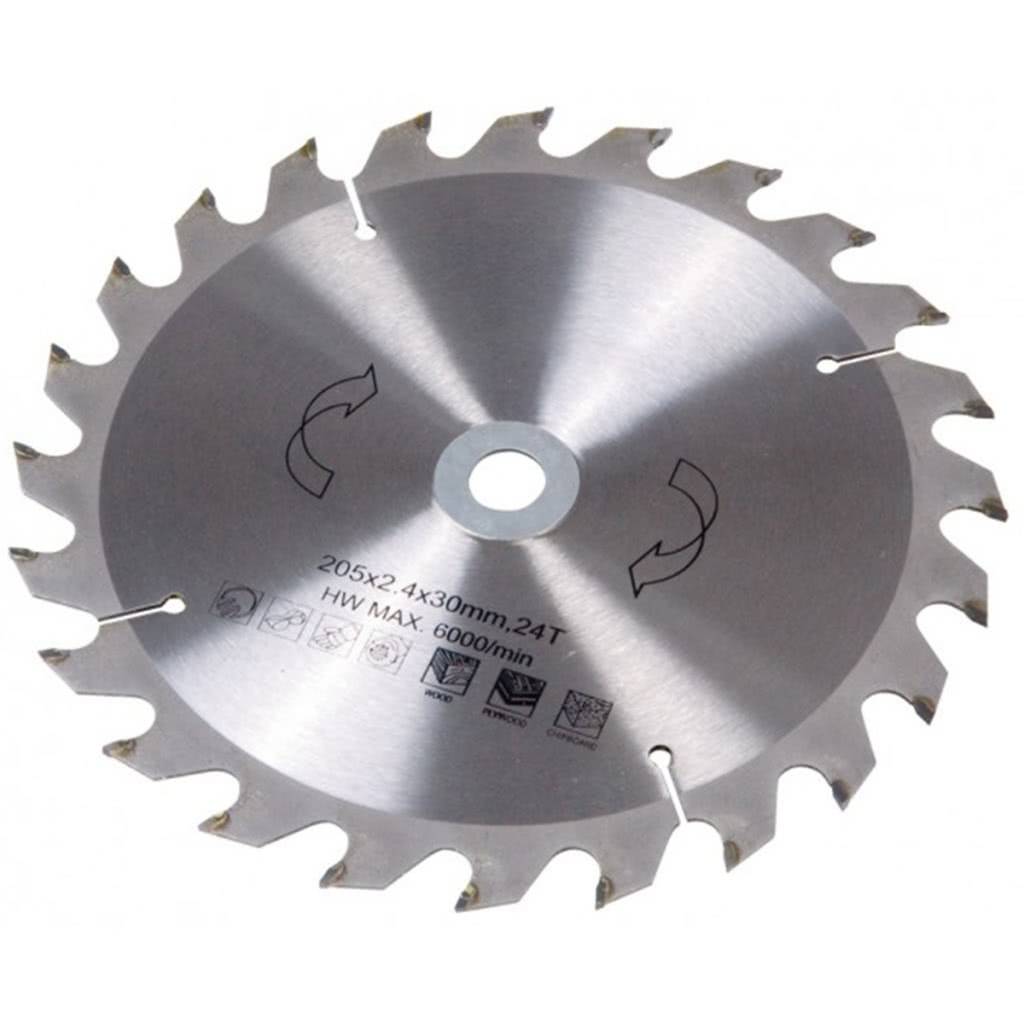

В виде символов указан материал, по которому может работать полотно, направление резки обозначают стрелкой вдоль или поперек. Всегда определяют наибольшую скорость пиления в оборотах и во многих случаях угол наклона зубцов. Впереди цифра — показатель в градусах.

Чтобы назначение диска было понятно сразу — рисуют торцовочную или циркулярную пилу. Качество диска можно оценить даже визуально, изучив его поверхность. Если затупившиеся зубцы можно подправить, то слабый корпус — это неисправимый дефект.

Тщательно изучите качество шлифовки. У хорошего экземпляра от центра к периферии расходятся круги от шлифовки. Они указывают то, что после штамповки круг специально калибровали, шлифовали и доводили.

Дешевые круги не подвергаются индивидуальной доработке. Шлифуется в лучшем случае целый лист. Понятно, что первый экземпляр лучше сбалансирован, напряжение металла во время пиления будет распределяться равномерно.

Вспомните характеристики своего инструмента

На грубо отшлифованный, шероховатый диск сильно пристает смола и стружка, серьезно мешая работе. У дорогих пильных кругов надписи наносятся лазером, что гарантирует их сохранность на протяжении всего срока эксплуатации.

Маркировка пригодится не только во время покупки, но и для заточки и эксплуатации

В первую очередь при подборе обращают внимание на количество зубцов

Именно оно указывает на предназначение оснастки. Твердосплавные круги с небольшим числом зубцов отлично подходят для грубого продольного пиления самых разных пород дерева, раскроя прессованных листов.

Если резать ими поперек волокон — линия будет неаккуратная. Для продольной резки можно применять и твердосплавные круги со средним числом зубцов. Они справятся с распилом массивов, мягких сплавов, поперечной резкой. Это важный параметр, влияющий на скорость и чистоту работы круга. Твердосплавные диски. Чаще всего можно встретить трапециевидные или прямые, плоские зубцы или чередующиеся. Если говорят о положительном или отрицательном угле заточки зубцов, имеется ввиду угол между радиусом диска и режущим краем.

От угла зависит, насколько чисто и быстро будут раскроены заготовки из различных материалов.

Диск для циркулярной пилы — это рабочий орган, предназначенный для резки различных материалов. Он является неотъемлемой частью, без которой невозможно проводить какие-либо операции по обработке заготовок.

Основные преимущества — высокая твердость пильной кромки , чистый рез и долгий интервал между заточками. Диски с твердосплавными напайками позволяют выполнять обработку по дереву с максимальной скоростью и производительностью , но у них есть серьезный минус — для обслуживания нужны специальные инструменты и навыки выше среднего уровня. Чтобы читатели не потерялись в дебрях современного рынка оснастки для циркуляционных пил, мы подготовили 5 основных критериев, которые помогут определиться с выбором.

Рассмотрим их по степени важности. Наружный, или внешний диаметр диска не должен превышать размеры кожуха циркулярной пилы, иначе его не получится установить на посадочное место

Основные характеристики оснастки

При выборе подходящей обрезной пилы для своего аппарата, необходимо учитывать ряд важных факторов, влияющих на производительность системы. Основными технологическими показателями считаются:

Мощность электродвигателя. Чтобы установить пильный диск большого диаметра, необходимо сделать обороты мотора как можно больше. Недостатком таких аппаратов считается их вес. К примеру, устройство с электродвигателем 1200 Вт весит около 4 кг. Более мощная система в 2000 Вт весит уже 7 кг.
Глубина

Чтобы получить продольный распил определённой глубины, очень важно подобрать соответствующую мощность.

Существует несколько типоразмеров глубины резания:

Бытовой — 40—45 мм.
Полупрофессиональный — 50—55 мм.
Профессиональный — 60—70 мм.
Промышленный — 140 мм.

Настройка угла наклона. Такая настройка имеется у любой модели. Диск для торцовочной пилы по дереву в основном применяется для профессиональных операций. Его редко используют любители для работы с древесиной.

Профессиональный подход к выбору качественной дисковой пилы

Принимая решение на покупку диска для пилы, необходимо учесть целый ряд различных параметров, изучить характеристики и сопоставить их для разных моделей с учетом фирм-изготовителей. Если нет достаточного уровня квалификации, лучше обратиться за консультацией, опытные специалисты помогут выбрать подходящую модель, например, марки Wood-Mizer, с учетом типа предстоящих работ и других параметров. Только профессионал, имеющий достаточный опыт, может дать правильный совет. Очевидно, что лучшие рекомендации можно получить у тех мастеров, которые практически испробовали те или иные типы станков, выполняли различные виды деревообработки, использовали станки и ручные электроинструменты. Разберемся, почему правильный выбор пильного диска является таким важным и требует столь пристального внимания. На самом деле, причин более чем предостаточно, прежде всего, это:

Главный параметр – обеспечение личной безопасности

К сожалению, на строительных площадках и деревообрабатывающих предприятиях большинство несчастных случаев происходит именно при работе с таким типом диска, устанавливаемого на циркулярной пиле.
Важно понимать, что универсальных дисков для пиления нет. Сэкономить определенное количество денежных средств и, одновременно, обеспечить высокое качество обработки древесины, не получится

Кроме того, экономия не столь уж и большая, чтобы жертвовать репутацией мастера. Режущий элемент выбирается с учетом конкретного вида выполняемой работы. Конечно, это повышает стоимость, но существенно улучшает качество обработки древесины, повышает скорость и обеспечивает безопасность.

Далеко не каждый домашний мастер знает характерную особенность дисков с отрицательным углом расположения зубьев. Именно такие изделия способны обеспечить идеально точный и чистый поперечный распил. Они идеально подходят для использования на торцовочных пилах. Но их установка на распиловочных станках для выполнения операций продольного раскроя недопустима. В процессе деревообработки такие изделия создают эффект обратного отталкивания заготовки. Появляется сильная вибрация, возрастает уровень сопротивляемости древесины, снижается качество обработки. Кроме того, такие пильные диски обычно имеют минимальные пазухи между зубьями, которые достаточно быстро забиваются опилками. Это увеличивает нагрузку на электродвигатель, влечет целый ряд других неблагоприятных факторов.

Виды полотен для сабельной пилы

Режущим инструментом сабельной пилы является полотно, представляющее собой пластину, изготовленную из специальных высокопрочных сплавов, имеющую с одной стороны режущие зубья. С помощью полотен разных видов можно делать пропилы без зазубрин и заусенец с максимальной точностью.

По форме зубьев

От формы и размера зубьев полотна зависит чистота пропила и скорость резания. Также для обработки определенных видов материалов разработана специальная форма резцов. Итак, полотна для сабельных пил могут иметь следующие формы зубьев.

М-образная форма зубьев. Полотно имеет фрезерованные резцы, позволяющие пилить материал как на прямом, так и на обратном ходу. Оснастка применяется для резки черного и цветного металла, нержавеющей стали, древесины, особенно если в ней есть частицы металла, а также различных видов пластмасс.
Острые, фрезерованные, с переменным шагом зубья. Полотно имеет разведенные резцы и применяется для прямого реза любых сортов древесины, в том числе и с металлическими частицами.
Фрезерованные резцы с волнистой разводкой. Оснастка применяется для резки металла до 2,5 мм и любых пород древесины с металлическими вкраплениями.
М-образные, наклонные, имеющие переменный шаг. Это универсальная и высокопроизводительная оснастка с разведенными зубьями. Предназначается для резки всех сортов древесины с металлическими вкраплениями и для резки металла до 2,5 мм.
Мелкие, фрезерованные, разведенные резцы. Полотно используют для прямого реза металлических изделий толщиной не более 1,5 мм.

Кроме всего, полотна различаются по материалу, из которого они сделаны, о чем говорит маркировка, нанесенная на любом виде оснастки.

Маркировка полотен

Пилы для сабельных пил делаются из следующих материалов.

HCS. Данная маркировка обозначает, что основой инструмента является высокоуглеродистая сталь. Пилы предназначены для резки древесины и изделий на ее основе, а также пластика и резины.
HSS – это инструментальная быстрорежущая сталь. С ее помощью можно работать по цветным металлам, а также резать листовой и профильный металл.
BIM – это биметаллический сплав, являющийся комбинацией прочных и гибких сталей HSS и HCS. Данные полотна имеют длительный срок службы и применяются для порезки газобетона, а также распиливания досок с гвоздями.
HM/CT – это твердосплавная оснастка. Пилы используют для резки пористых и абразивных материалов: конструкций из бетона, стеклопластика и стекловолокна, газобетона и черепицы.
CV – это хром-ванадиевый сплав. Оснастка, изготовленная из него, отличается повышенной износостойкостью и применяется для работ по пластику и древесине любых пород.

Критерии выбора

Выбирая полотно для агрегата сабельного типа, необходимо в первую очередь обратить внимание на хвостовик оснастки. Крепления полотен могут быть как универсальными, подходящими для большинства моделей агрегатов, так и предназначенные только для одной марки сабельных пил

Также большое значение имеет размер зубьев. Крупные зубья дают высокую скорость резки, но не могут обеспечить хорошего качества пропила. Поэтому, чтобы получить аккуратный рез, используется оснастка с мелким зубом.

Резцы полотен аппаратов сабельного типа могут быть шлифованными или фрезерованными. Оснастку, имеющую шлифованные резцы, применяют для резки мягких материалов. Чтобы справиться с металлом или твердыми породами древесины, используют пилы с фрезерованными резцами.
