Чем отличается виброплита от вибротрамбовки?
Основные отличия вибрационной плиты от трамбовки заключается в:
- Объеме работ. Виброплиты в принципе подходят для выполнения работ любой сложности и объема, а используются зачастую там, где нецелесообразна эксплуатация крупногабаритной трамбовочной техники. Для выполнения легких уплотнительных работ используется вибротрамбовка.
- Роли человека в процессе работы. Виброплита требует в процессе работы только человеческий контроль, в то время как трамбовку необходимо постоянно удерживать в вертикальном положении.
- Работе в затрудненных местах. По этому показателю выигрывает вибротрамбовка, так как она имеет компактные размер, а главное – небольшую трамбовочную поверхность.
- Под виброногу нет необходимости расчищать пространство, и она не занимает много места.
Если говорить просто, то различие кроется в том, что площадь рабочей поверхности вибротрамбовки намного меньше, чем у виброплиты, а потому первую берут под глубокие места с небольшой поверхностью, а вторые для широких и длинных участков.
Плита и рама
Плита представляет собой лист металла, толщина которого способна обеспечить достаточную жесткость.
Обычно используют стальной лист от 8 мм и толще.
Средний размер рабочей поверхности плиты составляет 60*40 см, хотя имеются и другие варианты.
Передний и задний края плиты приподняты для беспрепятственного перемещения по поверхности участка.
Рама представляет собой подставку под двигатель и эксцентриковый вал. Она выполняет также функцию дополнительного груза, который придает виброплите большую эффективность, увеличивает величину вынуждающего усилия. Еще одна задача, которую попутно решает рама — усиление жесткости и прочности основания, компенсация механических нагрузок от вращающегося ротора.
Конструкция самодельной рамы может быть любой. Основная задача — усиление и утяжеление плиты, поэтому используют куски швеллера, рельсы и прочие массивные и прочные элементы. Единственно, о чем следует помнить — виброплиту рано или поздно надо помещать на хранение, что может потребовать переноски вручную. Чрезмерно большой вес создаст сложности.
Вибрационный механизм
Самое простое устройство для создания вибрационных колебаний можно сделать из отрезка металлического круга диаметром 40-65 мм. Для этого параллельно его оси по всей длине просверливается отверстие диаметром 12-14 мм. Оно должно быть смещено от центра примерно на половину радиуса. В это отверстие нужно вставить металлический пруток соответствующего диаметра и жестко закрепить его с помощью гаек.
На этот же вал-пруток с обеих сторон устанавливаются подшипники или бронзовые втулки, закрепленные на приваренных к швеллеру стойках. Высота стоек зависит от диаметра вибрационного валика. Со стороны ременной передачи закрепляется шкив для передачи на вибратор вращательного движения от электродвигателя. Вращаясь с высокой скоростью, этот валик со смещенным центром тяжести будет создавать колебательные движения и передавать их через стойки на вибрационную платформу.
Схема электрической вибротрамбовки.
Можно использовать вибрационный механизм заводского изготовления. Это обеспечит более высокий уровень надежности машины, но повлечет за собой дополнительные расходы.
Четыре критерия выбора виброплиты
Перед тем, как окончательно выбрать виброплиту для уплотнения грунта, важно обратить внимание на соотношение веса рабочего органа и мощности двигателя. Немаловажной является и цена
К примеру, для уплотнения грунта под укладку труб в траншеи можно использовать небольшой каток. Однако реверсивная виброплита будет дешевле и эффективней. Добавьте сюда разницу в трудозатратах по доставке и эксплуатационные расходы, и станет понятно, почему тенденция последнего времени ведет к использованию более компактного оборудования.
То же можно сказать и о благоустройстве территории, а также об уплотнении асфальта на тротуарах или, скажем, тротуарной плитки.
Помимо стоимости при выборе модели виброплиты, учитывают следующие характеристики:
- вес оборудования;
- тип двигателя;
- вибросила;
- габариты основания.
Вес виброплиты
Вес является одним из наиболее важных параметров. Этот критерий важен на этапе планирования работ. Для благоустройства частной территории, укладки дорожек подойдут небольшие модели весом от 50 до 100 кг. Этак категория плит является самой востребованной на российском рынке. При этом, стоит учитывать, что глубина обработки грунта у них в пределах 12-15 см.
Во время прокладки труб или ремонте дорожного полотна используют технику весом до 250 кг. Её вибросилы хватает на глубину уплотнения до 25 см.
Но это далеко не максимальный вес. Производители предлагают вибрационные плиты массой до 700 кг. Но это уже дорогостоящее оборудования для особых условий.
Тип двигателя
Вибрационная плита оснащается тремя типами двигателей: бензиновым, дизельным и электрическим.
Самым распространённым является бензиновый силовой агрегат. Такие модели отличаются простотой управления и обслуживания. Именно они используются в малоэтажном строительстве, благоустройстве и дорожных работах средних масштабов. Популярность им придаёт экономичность при эксплуатации и автономность.
Однако такие модели достаточно шумные. К тому же, применение ДВС не позволяет снизить массу оборудования и сам требует обслуживания.
Дизельные устройства являются самыми мощными и тяжелыми. Большинство моделей оснащены дистанционным управлением. Тяговитость дизеля повышает эффективность работы виброплит.
К недостаткам относят ещё больший шум, чем от бензинового двигателя и нестабильную работу при низких температурах.
Электрификация автомобилей и оборудования, в т.ч. строительного привела к появлению электрических моделей виброплит. Они компактные, малошумные, экологически безопасные, поскольку не выделяют вредных выбросов. Однако заряда батареи хватает до 45 минут работы, а подзарядка занимает от 1 часа.
Основное, для чего нужна такая виброплита – это уплотнение грунта и материалов в частном секторе, коттеджных посёлках, а также ямочный ремонт дорог. В общем там, где нет большого объёма работ и заряда одного аккумулятора будет достаточно для выполнения одного цикла операций.
Мощность вибрационного усилия
Чем выше этот критерий, тем более плотные материалы способна утрамбовать виброплита. Для укладки декоративных дорожек подойдут модели мощностью до 12 кН. Больше использовать не рекомендуется, поскольку они просто повредят или зароют в песок тротуарную плитку.
А для крупных объёмов, работ по щебню и там, где необходимо уплотнять глубокий слой грунта используют машины вибросилой от 16 кН.
Габариты основания
Чем больше подошва, тем быстрее будут продвигаться работы, поэтому для крупных объектов нужно большое основание. При этом для уплотнения гравия на приусадебном участке вполне хватит компактной модели.
При работах по прокладке коммуникаций стоит помнить, что основание виброплиты должно поместиться в ширину траншеи и, желательно, быть кратной этой величине, чтобы уплотнять грунт равномерно.
Также, плитой с большим основанием сложнее работать в стеснённых условиях: вокруг столбов, возле стен, на поворотах и в углах.
Частота и цикл использования вибромотора
В первую очередь необходимо определиться с частотой вибрации двигателя. Она может варьироваться от 750 до 3000 об/мин. Также может быть необходима высокая частота с маленькой амплитудой, или же низкая частота вибраций с большой амплитудой. В строительстве, как правило, применяются вибромоторы с высокой частотой вибрации от 2 до 3 тысяч оборотов в минуту. При этом очень многое зависит от размеров и веса установки.
Чем частота выше, тем больше конструкция установки подвергается усталостным напряжениям, следовательно, сталь силового каркаса должна быть прочнее и толще. Если превысить допустимый предел по частоте, то конструкция быстро деформируется. При этом необходимо учесть также и цикл работы установки.
§ E16-28. Выправка и отделка пути выправочно-подбивочно-отделочной машиной впо-3000 Указания по применению норм
Нормами предусмотрены выправка и отделка пути машиной ВПО-3000 для рельсов Р65, Р50, Р43 для всех видов балласта при числе шпал на 1 км – деревянных – 2000, 1840, 1600, железобетонных – 2000, 1840.
Машина ВПО-3000 при включенных органах непрерывно работает 2 ч в смену. При этом за один проход машины механизированно выполняются чистовая дозировка балласта, подъемка и выправка пути по уровню и в плане, уплотнение всего объема балластной призмы, планировка и уплотнение ее откосов.
Подготовка места зарядки машины, приведение ее в рабочее и транспортное положение, проход препятствий, а также подготовка машины к работе и технический уход за ней, а также другие вспомогательные операции выполняются в течение смены сверх двух часов основной работы по выправке пути.
Выправка участков пути в месте зарядки машины до препятствия и за препятствием с протяженностью 30 м выполняется механизированным инструментом после прохода машины.
Техническая характеристика машины впо-3000
Габарит | 1-Т |
Длина по осям автосцепки, м | 27,87 |
Длина по форме, м | 26,65 |
База машины, м | 20,35 |
Длина передней консоли, м | 3 |
Длина задней консоли, м | 3,3 |
Масса машины, т | 116 |
Транспортная скорость, км/ч | до 50 |
Рабочие скорости, км/ч, при: | |
дозировке | ” 15 |
подъемке | ” 5 |
уплотнении | ” 3 |
Дозатор | |
Подъем щита дозатора над головкой рельса, мм | 250 |
Опускание щита дозатора ниже головки рельса при железобетонных шпалах, мм | 200 |
Число механизмов подъема щита дозаторов | 2 |
Ширина захвата крыльев дозаторов, м | 5,6 |
Первый механизм подъема, сдвига и перекоса магнитов | |
Число механизмов подъема | 2 |
Усилие подъема пути, т | 20 |
Высота подъема при рельсах, мм: | |
Р50 | 140 |
Р65 | 120 |
Число механизмов сдвига | 2 |
Усилие сдвига (максимальное), т | 14,3 |
Второй механизм подъема, сдвига и перекоса магнитов | |
| Число механизмов подъема | 2 |
Усилие подъема пути, т | 12 |
Число механизмов сдвига | 1 |
Усилие сдвига (максимальное), т | 13,6 |
Вибрационно-уплотнительные плиты | |
Число плит (правая и левая) | 2 |
Возмущающая сила вибраторов каждой плиты, т | 20 |
Длина плит, м | 4,13 |
Планировщик откосов | |
Подъем корня крыла над головкой рельса, мм | 550 |
Число механизмов подъема | 2 |
Число крыльев планировщика
2
Виброуплотнитель откосов балластной призмы
Число уплотнителей (правый и левый)
2
Возмущающая сила вибраторов, т
10
Длина плит, м
1,5
Состав работы
1. Подготовка мест зарядки машины. 2. Засыпка котлованов в местах зарядки машины. 3. Зарядка машины в начале смены и после прохода препятствий. 4. Выправка пути машиной в плане и профиле, объемное уплотнение балластной призмы с оправкой ее. 5. Приведение машины в транспортное положение перед проходом препятствия и в конце смены.
ВПО-3-3000
Машина предназначена для выполнения за один проход комплекса работ по чистовой дозировке балласта, подъемке пути, уплотнению балластной призмы, уплотнению её откосов и выправке пути по уровню, профилю и в плане при всех видах ремонта и строительства железнодорожного пути.
От имеющихся аналогов машин этого класса машину ВПО-3-3000 выгодно отличают повышенная производительность и оригинальные технические решения механизмов непрерывного (в движении) уплотнения балласта, выправки и отделки пути.
Высокая степень гидрофикации узлов и автоматизации производственных процессов позволила снизить количество обслуживающего персонала, повысить качество выполняемых работ при восстановлении несущей способности и геометрии железнодорожного пути.
Основные технические параметры:
Производительность шпал/час:
| подбивки балласта | выправки в плане | записи положения пути |
| 2000 | 5000 | 5000 |
- Транспортная скорость — 100 км/ч
- Усилие: подъемки пути — 235 кН
- сдвижки пути — 156 кН
Высота подъемки пути — 100 мм Величина сдвижки (от оси) — ±210 мм Точность выправки пути по уровню — ±2 мм База машины — 20350 мм База тележки — 1850 мм Габаритные размеры:
длина — 27870 мм
ширина — 3240 мм высота — 5220 мм Масса — 93,0 т Численность экипажа — 6 чел
ВПО-3-3000
Машина предназначена для выполнения за один проход комплекса работ по чистовой дозировке балласта, подъемке пути, уплотнению балластной призмы, уплотнению её откосов и выправке пути по уровню, профилю и в плане при всех видах ремонта и строительства железнодорожного пути.
От имеющихся аналогов машин этого класса машину ВПО-3-3000 выгодно отличают повышенная производительность и оригинальные технические решения механизмов непрерывного (в движении) уплотнения балласта, выправки и отделки пути.
Высокая степень гидрофикации узлов и автоматизации производственных процессов позволила снизить количество обслуживающего персонала, повысить качество выполняемых работ при восстановлении несущей способности и геометрии железнодорожного пути.
Основные технические параметры:
Производительность шпал/час:
| подбивки балласта | выправки в плане | записи положения пути |
| 2000 | 5000 | 5000 |
- Транспортная скорость — 100 км/ч
- Усилие: подъемки пути — 235 кН
- сдвижки пути — 156 кН
Высота подъемки пути — 100 мм Величина сдвижки (от оси) — ±210 мм Точность выправки пути по уровню — ±2 мм База машины — 20350 мм База тележки — 1850 мм Габаритные размеры:
длина — 27870 мм
ширина — 3240 мм высота — 5220 мм Масса — 93,0 т Численность экипажа — 6 чел
Классификация вибротрамбовок по массе
Наряду с мощностью, важным техническим показателем является масса
Именно на нее нужно обращать внимание при выборе модели устройства или при создании трамбовки своими руками. Согласно этому параметру виброплиты делятся на четыре вида:
| Тип виброплиты | Масса | Особенности и область применения |
| Легкие | До 100 кг | Низкая степень уплотнения, применяются в сельском хозяйстве, при ландшафтном планировании |
| Универсальные | 100-200 кг | Высокочастотные с малой амплитудой, используются для тонких слоев грунта мелкозернистой фракции и асфальтовых покрытий |
| Среднетяжелые | 200-500 кг | Применяются для толстых слоев грунта крупнозернистой фракции |
| Тяжелые | Более 500 кг | Имеют высокую амплитуду колебаний, используются при необходимости высокой степени трамбовки |
Полезный совет! При выборе виброплиты следует учитывать, что тяжелое устройство менее маневренно, но более эффективно. Если масса не будет соответствовать толщине грунта и окажется меньше рекомендуемой, понадобится много времени на уплотнение и будет израсходовано дополнительное количество топлива или электроэнергии.
Прежде чем купить виброплиту, нужно решить в каких целях и где она будете использована, от этого будет зависеть ее масса

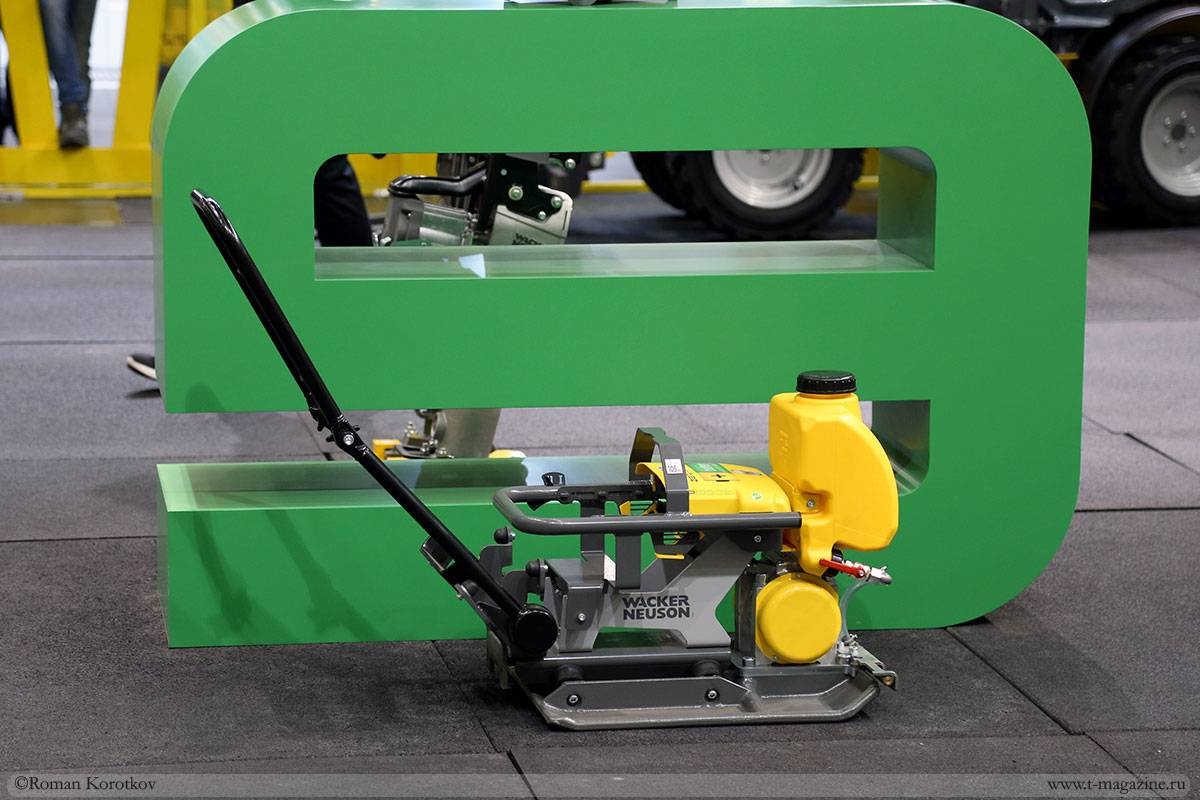

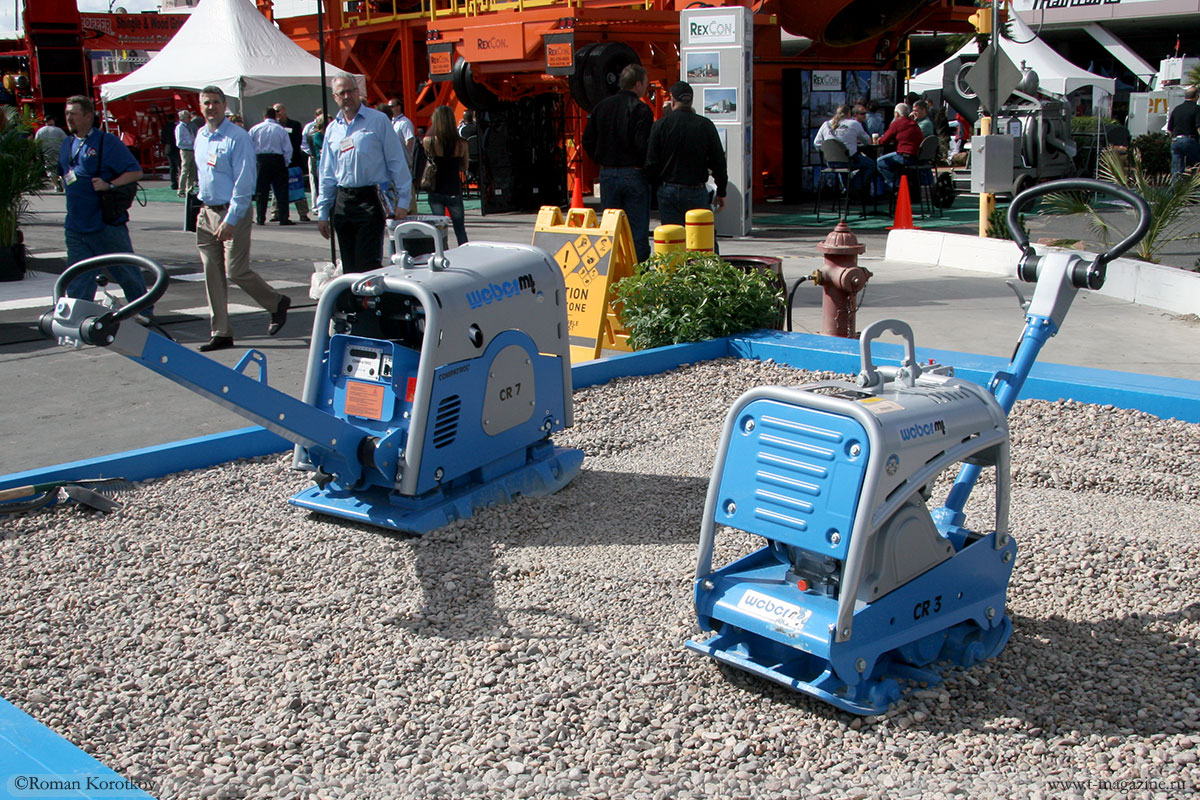

Что такое вибрационная плита
Виброплита – это специализированное ручное оборудование, которое используют для различных работ по трамбовке и уплотнению грунта или других сыпучих материалов. Благодаря своим габаритам, это оборудование очень удобно для работ на небольших площадях и в труднодоступных местах.
Задача виброплиты – сделать основание более устойчивым к разрушениям через увеличение плотности и устранение лишнего воздуха и влаги. Прочная поверхность не даст просесть фундаменту, тротуарной плитке, новому асфальтовому покрытию.
На вопрос: вибропилита, что это такое, самым распространённым будет ответ – рама с двигателем, ручка и блок управления, закреплённые на прямоугольном основании из чугана или прочного стального листа. Именно так выглядят большинство уплотняющих плит. Хотя их устройство гораздо сложнее.
Однако любую виброплиту можно легко перевозить с одного объекта на другой: лёгкие на автомобиле, средние и тяжёлые на лёгком коммерческом транспорте типа каблук или газель, либо на платформе эвакуатора.
Литература
| Путевые машины | |
| Типы путевых машин | Балластораспределительная · Балластоуплотнительная · ВИКС · Выправочно-подбивочная · Выправочно-подбивочно-отделочная · Выправочно-подбивочно-рихтовочная · Дефектоскоп · Дренажная · Звеноразборочная поточная линия · Звеносборочная поточная линия · Кюветоочистительная · Кюветно-траншейная · Путевой моторный гайковёрт · Путевой струг · Путеподъёмник · Путеуборочная · Путеукладчик · Рельсоочистительная · Рельсосварочная · Рихтовочная · Снегоочиститель · Снегоуборочная · Стабилизатор пути · Тракторный дозировщик · Шпалоподбивочная · Шпалозаменяющая · Щебнеочистительная · Электробалластёр |
| Производители | ИМЗ · АО «Калугапутьмаш» · КМЗ 1 Мая · Кубаньжелдормаш · Муромтепловоз · Калужский · Тулажелдормаш · Desec · Geismar · Harsco Rail · Kershaw · LORAM · Matisa · MTH · Plasser & Theurer · Speno · Schweerbau · КЗЭСО |
Конструкция механизма
- Существуют стальные и чугунные образцы, однако, в домашних условиях применение чугуна нецелесообразно.
- Он способен дать трещину, не поддается сварке, хрупок.
- Обычно используют стальной лист толщиной от 8 мм. На поверхность основания устанавливают дополнительные элементы для увеличения массы.
- Они же служат основанием для установки двигателя и вибрационного механизма. В большинстве случаев это обычный вал, установленный на двух подшипниках, на котором в продольном направлении крепится груз. Вращение вала создает вынуждающую силу, за счет собственного веса и инерционного усилия образующую частые кратковременные нагрузки на грунт.
Эффективность работы виброплиты зависит от веса, площади основания и режима вращения эксцентрикового вала. Слишком просторная плита не способна создавать большое давление, поскольку вес установки распределяется по площади и снижает удельное давление.
Такой режим не позволяет получить равномерное уплотнение грунта по всей площади участка. Вращение эксцентрикового вала создает значительную нагрузку на все конструкционные элементы. Слишком интенсивная вибрация способна разрушить виброплиту, оказать негативное влияние на работу двигателя, отрицательно сказывается на самочувствии работника.
Пример чертежа виброплиты бензиновой:
Управляющая рукоять и система гашения вибрации
Во время работы, благодаря переднему расположению эксцентрика и возникающих вибрационных колебаний, платформа с установленным на ней двигателем начинает двигаться по поверхности самостоятельно. Но для задания правильного направления движения необходима управляющая рукоять.
По своей конструкции она может иметь одну или две наклонных стойки с поперечной ручкой-перекладиной. В верхней части рукояти рекомендуется установить виброгасящее устройство для того, чтобы во время работы не было передачи колебаний на руки. В качестве защиты можно использовать пружины, саму стойку сделать из двух труб, одна из которых будет входить внутрь другой. Фиксация пружин осуществляется установленными на трубы стальными кольцами.
Литература
| Путевые машины | |
| Типы путевых машин | Балластораспределительная · Балластоуплотнительная · ВИКС · Выправочно-подбивочная · Выправочно-подбивочно-отделочная · Выправочно-подбивочно-рихтовочная · Дефектоскоп · Дренажная · Звеноразборочная поточная линия · Звеносборочная поточная линия · Кюветоочистительная · Кюветно-траншейная · Путевой моторный гайковёрт · Путевой струг · Путеподъёмник · Путеуборочная · Путеукладчик · Рельсоочистительная · Рельсосварочная · Рихтовочная · Снегоочиститель · Снегоуборочная · Стабилизатор пути · Тракторный дозировщик · Шпалоподбивочная · Шпалозаменяющая · Щебнеочистительная · Электробалластёр |
| Производители | ИМЗ · АО «Калугапутьмаш» · КМЗ 1 Мая · Кубаньжелдормаш · Муромтепловоз · Калужский · Тулажелдормаш · Desec · Geismar · Harsco Rail · Kershaw · LORAM · Matisa · MTH · Plasser & Theurer · Speno · Schweerbau · КЗЭСО |
Выбор и установка двигателя
Вращение вала обеспечивается двигателем, установленным на основании в задней части виброплиты (поблизости от ручки).
Используются разные типы:
- электродвигатель;
- дизель;
- бензиновый.
Выбор типа двигателя виброплиты обусловлен несколькими факторами:
- возможности владельца;
- наличие подключения к сети электротока;
- специфика предстоящего использования установки.
Виброплиты с бензиновым двигателем удобны тем, что позволяют получить полную независимость от сетевых ресурсов (электроэнергии). Их можно использовать на площадках, располагающихся в значительном отдалении от ближайшего жилья или строений, в поле и т.д. Единственным неудобством является необходимость иметь с собой запас топлива, которого при длительной работе и большой мощности мотора может понадобиться много. Это лишний вес, расходы.
Самодельная электрическая виброплита ограничена в мобильности длиной соединительного кабеля. При этом он нуждается только в подключении и больше не требует никаких дополнительных действий. Основной недостаток электродвигателя — постоянная скорость вращения, что создает сильный пусковой момент и перегружает сеть. Решением проблемы становится сборка регулятора плавного запуска, позволяющего избежать механических и электрических перегрузок.
Монтаж двигателя на основание виброплиты производится с использованием резиновых подушек, снижающих вибрацию и предохраняющих мотор от механического разрушения.
Как самому сделать виброплиту?
Для выполнения этой работы есть два главных довода. Первый — экономия средств, поскольку бюджет изготовления данного механизма обычно не превышает 10-12 тысяч рублей. При этом самая дешевая виброплощадка вам обойдется не дешевле 17 тыс. рублей.
Вторая причина — желание поработать своей головой и руками, доставляющее удовольствие от процесса творчества.
Поскольку конструкций данной машины относительно простая, то сделать виброплиту своими руками сможет каждый, у кого есть сварочный аппарат, болгарка и дрель.
Главным узлом всей конструкции является двигатель с эксцентриком. Лучше купить готовый однофазный площадочный вибратор российского производства марки ИВ-98Е. У него в одном блоке находится электромотор и эксцентриковый мал. Цена этого механизма составляет около 7 000 рублей.
Вторую часть машины – рабочую платформу можно сделать из стального листа толщиной не менее 8 мм и размером 50х80 см. Его передний и задний края нужно отогнуть на 10 см для того, чтобы виброплита не цеплялась за грунт. Для этого по линии сгиба делают пропил болгаркой на глубину 6 мм после чего отгибают край ударами молотка.
Пропил заваривают сваркой и приступают к установке креплений для вибратора. Для этого можно использовать два отрезка швеллера №10 или 12.
Разметив на швеллере точки установки двигателя, их высверливают дрелью, после чего мотор закрепляют с помощью болтов. Если вы не планируете в дальнейшем снимать вибратор, то лучше не пользуйтесь резьбовыми соединениями, а сразу приварите электросваркой станину мотора к платформе.
Для того, чтобы самодельная виброплита не оказывала негативного действия на руки,ееручку нужно прикрепить к платформе через энергопоглощающие прокладки.
Для этой цели подойдут стандартные резиновые подушки для двигателя ВАЗ, а также парочка мягких эластичных прокладок, которые можно купить в магазине строительного крепежа.
Полезное видео по теме:
TivD_a1CKI0
Главные характеристики и разновидности
Главными характеристиками являются:
- масса;
- производительность;
- глубина уплотнения;
- площадь основания;
- вибрационное усилие;
- мощность двигателя.
Характеристика по массе
- с массой 70-200 кг применяют при укрепительных и уплотнительных работах на обочинах, при ямочном ремонте дороги. Инструмент массой до 100 кг используют также на небольших стройках.
- с массой больше 200 кг используют для уплотнения грунта у труб, для устоев мостов, для засыпки траншей.
По производительности
В зависимости от того, какую площадь можно обработать за единицу времени, виброплиты могут иметь производительность 100-920 м кв/час.
По глубине уплотнения
Глубина уплотнения зависит от мощности и массы виброплиты:
- глубина уплотнения 15 см – для уплотнения песка или гравия, при этом масса виброплиты не превышает 80 кг;
- глубина уплотнения порядка 25 см – для ландшафтных работ, масса плиты при этом около 95 кг.
По площади основания
Площадь основания всецело зависит от мощности двигателя. Глубина уплотнения больше при максимальном вибрационном усилии, а оно является следствием большой мощности и малого основания.
Выпускаются оборудование таких видов:
- электрические;
- бензиновые;
- дизельные.
Электрические виброплиты: достоинства, недостатки
Обычно электрические виброплиты применяют для трамбовки грунта и песка. Они обладают малыми весом и мощностью, работают на глубину до 3 м.
Площадь использования электрической виброплиты ограничена длиной кабеля и напряжением сети (42, 220 или 380 В), вес 40-80 кг.
К достоинствам можно отнести:
- низкий уровень шума при работе;
- простота в эксплуатации;
- маневренность;
- долговечность;
- ее можно использовать в закрытых помещениях, так как не выделяет вредных газов.
У электрической виброплиты только один ощутимый недостаток: обязательно нужен электрокабель, за которым приходится постоянно следить, оберегая от повреждений.
Цены на электрические виброплиты зависят от характеристик прибора. Например, виброплита СО-325 с глубиной уплотнения 100 мм стоит около 30280 руб, а СО-218М с глубиной уплотнения 225 мм стоит уже дороже – около 43730 руб.

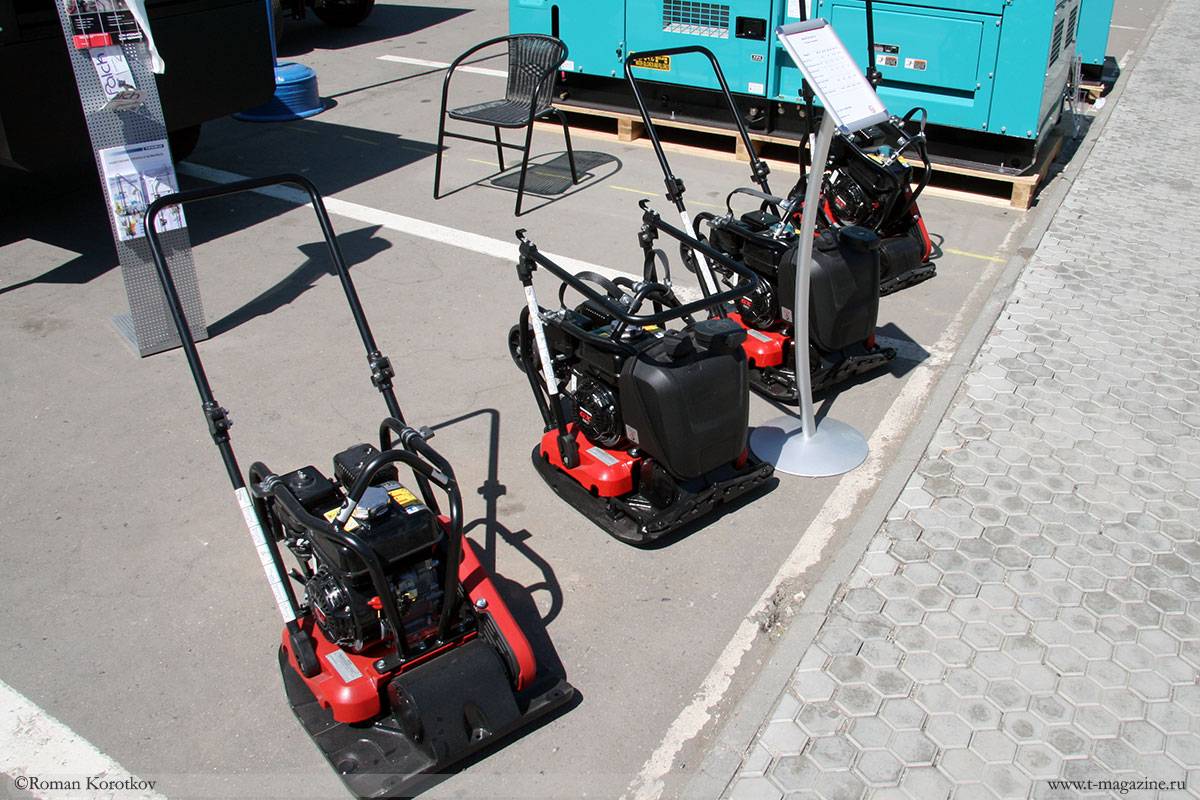

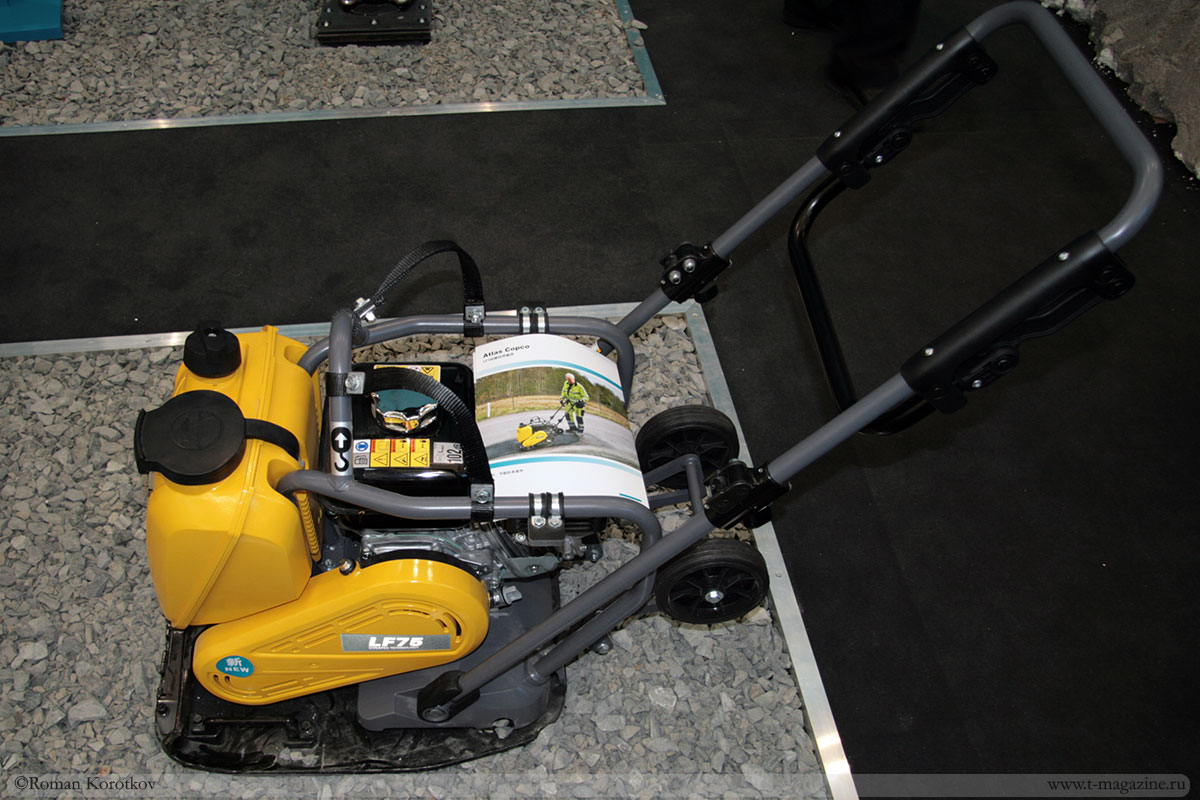

Мобильные модели на бензине — удобно и автономно
Работают от бензинового двигателя мощностью от 4 до 13 лошадиных сил, который заправляется бензином марки не ниже А95 (или маслом). Расход топлива от 0,8-1 л бензина и выше. Тяжеловесные плиты массой 300-500 кг оснащены двигателями с воздушным или жидкостным охлаждением.
Достоинства:
- бензиновая виброплита автономна и мобильна, может работать везде, где есть масло и бензин;
- функциональность практически не зависит от холода, жары или атмосферных осадков.
Недостаток: не может эксплуатироваться в закрытых помещениях, так как выделяет вредные для здоровья выхлопные газы.
Стоимость бензиновой виброплиты зависит от характеристик прибора. Например, GROST VH 50 с массой 54 кг и мощностью двигателя 2,5 л/с стоит 27550 руб, а SPLITSTONE VS-246E12 с массой 140 кг и мощностью двигателя 6 л/с стоит дороже – 62660 руб.

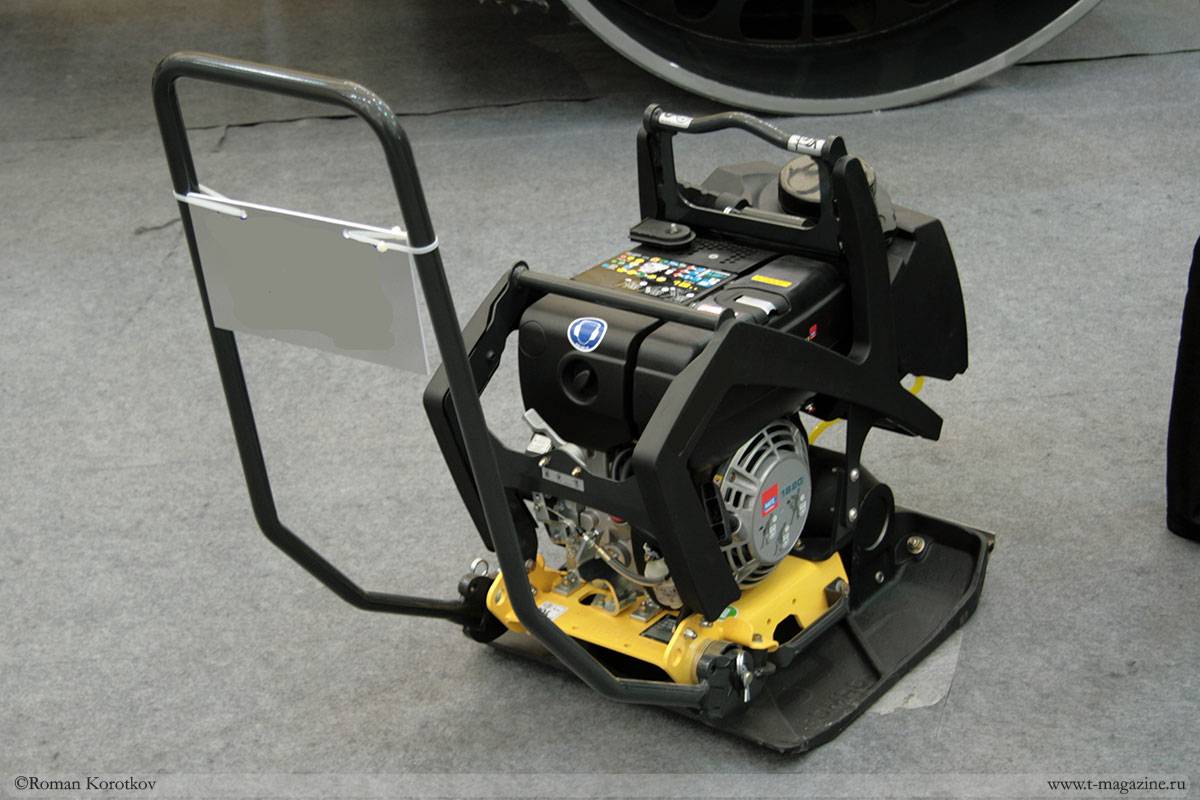

Более производительные дизельные модели
Дизельная виброплита оснащена одноцилиндровым двигателем, обычно с воздушным охлаждением. Максимальный вес – 1000 кг, самые мощные дизельные модели могут заменить собой каток весом в 7 тонн.
Достоинства:
- износостойкость;
- выдерживает максимальные и длительные нагрузки;
- высокая производительность;
- малый расход топлива (от 0,4 л/ч и выше в зависимости от мощности).
Недостаток: использовать в закрытых пространствах нельзя, хотя число вредных выбросов меньше, по сравнению с бензиновыми плитами.
Поскольку расход топлива меньше, чем у бензиновых, то цена значительно выше. Например, виброплита дизельная TSS-MS120-K стоит 52470 руб, а виброплита дизельная реверсивная TSS-MS330-KE – 127160 руб.
Х арактеристики и инженерные параметры
Автоматика основана на силе отдачи ствола с коротким ходом. Ружье ВПО 214 абсолютно «всеядно» и отличается высочайшей надежностью, поэтому уверенно потеснило иные самозарядные ружья, в том числе и другие изделия Молота». В частности, на Arms&Hunting была проведена генеральная репетиция и определена окончательная конфигурация ВПО.
Тактико-технические характеристики оружия:
- общая длина – 1270 миллиметров;
- длина ствола – 750 мм;
- общая масса (вместе с боеприпасами) – 3400 грамм;
- калибр – 12х76;
- емкость магазина – 5 патронов.
Магазин выполнен в форме подствольного, что значительно «экономит» на конечных габаритах изделия. Впечатляет выносливость модели: это гладкоствольное оружие выдерживает перепады температур в пределах от -20 до +45 ° C, при этом работа ружья стабильна и не зависит от погодных условий. Даже снег, сырость и пыль не помеха ВПО 214
«Оснащение» ружья несъемным стволом длиной всего 42 сантиметра делает модель максимально мобильной, что особенно важно во время охоты в лесной чаще. Оружие незаменимо как для сибирских зим, так и для тропического лета
Принцип действия
Конструктивно виброплита состоит из группы компонентов: опорная часть, основной орган (создает вибрацию), мотор с разным типом питания и органы управления. Нижняя часть устройства, которая соприкасается с поверхностью земли, это подошва или плита. Ее функция в создании давления на грунт и повышении его плотности путем вибраций.
Чаще всего используется стальная или чугунная подошва, усиленная созданием ребристой поверхности. Кроме того, основание виброплиты применяется для фиксации привода и иных механизмов.
Спереди и сзади опорная часть имеет загнутые края, что упрощает перемещение техники и исключает захватывание верхнего слоя земли или стройматериала. В случае трамбовки плитки используется прокладка из резины или полиуретана, исключающая механическое повреждение. Как правило, она поставляется в комплекте.
Вибратор имеет большие размеры, ведь от этого напрямую зависит эффективность оборудования. Он может быть с одним или двумя валами. Первый применяется для прямых участков, а второй выделяется способностью перемещаться вперед и назад.
