Бензопила является незаменимым инструментом не только для дачника, но и при проведении строительных работ. Если необходимо запастись дровами на зиму, то ехать в лес без бензопилы вовсе не имеет смысла. При правильной эксплуатации инструмента он может прослужить долгое время, но в любом случае, рано или поздно будут возникать различные виды неисправностей. Одной из таковых неисправностей является поломка стартера, в результате чего затрудняется пуск двигателя. В этой ситуации целесообразно выполнить ремонт стартера бензопилы своими руками. Как это сделать, узнаем в материале.

Типичные поломки и ремонт стартера бензопилы

Прежде чем осуществлять ремонт, необходимо выяснить причины поломки. Так как изделие постоянно подвергается динамическим и прочим видам нагрузок, то не исключается его выход из строя. Частыми причинами поломок стартера становятся: разрыв тросика, истирание или выкрашивание нескольких шлицов храпового барабана, повреждение пружины, трещина шкива и прочие. Чтобы определить, почему пила не заводится, понадобится провести соответствующую ревизию стартерного механизма. Рассмотрим основные виды неисправностей, а также выясним, как правильно ремонтировать изделие.

Дополнительный тюнинг триммера

Установить на триммер четырехтактный двигатель с глушителем автомобильного типа (чтобы тихонько ”шептал”).
Сделать двухцилиндровый двухтактный двигатель (см. статью про двухцилиндровую бензопилу), для уменьшения вибрации и увеличения мощности триммера (как ИЖ Юпитер, только меньше, например, 2 цилиндра по 25-35 см3 каждый).
Заключить двухтактный двигатель косы в герметичную шумоизолированную капсулу (как двигатели грузовых автомобилей Мерседес).
От глушителя двухтактного двигателя триммера отвести назад (параллельно штанге) двойную (одна в другой) металлическую трубу с шумоизоляцией, например, из минеральной ваты длиной 60 см, чтобы отвести рёв и дым от двигателя подальше назад.
Закрепить на штанге триммера широкозахватный аккумуляторный фонарь для работы в темное время суток, предварительно сделав для него удобное крепление.

Устройство и принцип работы стартера на триммере

Двигатель внутреннего сгорания – это, в принципе, основная деталь мотокосы Его мощность лежит в спектре 0,5-2,5 л.с. Движение от него передается валу, находящемуся снутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске либо ножику (рабочему органу).

Также у бензокосы имеются последующие элементы:

кожух защитный;
ручка;
ремень, созданный для удобства использования устройством;
стартер, служащий для пуска бензинового бензинового двигателя.

Все детали мотокосы представлены на фото дальше.

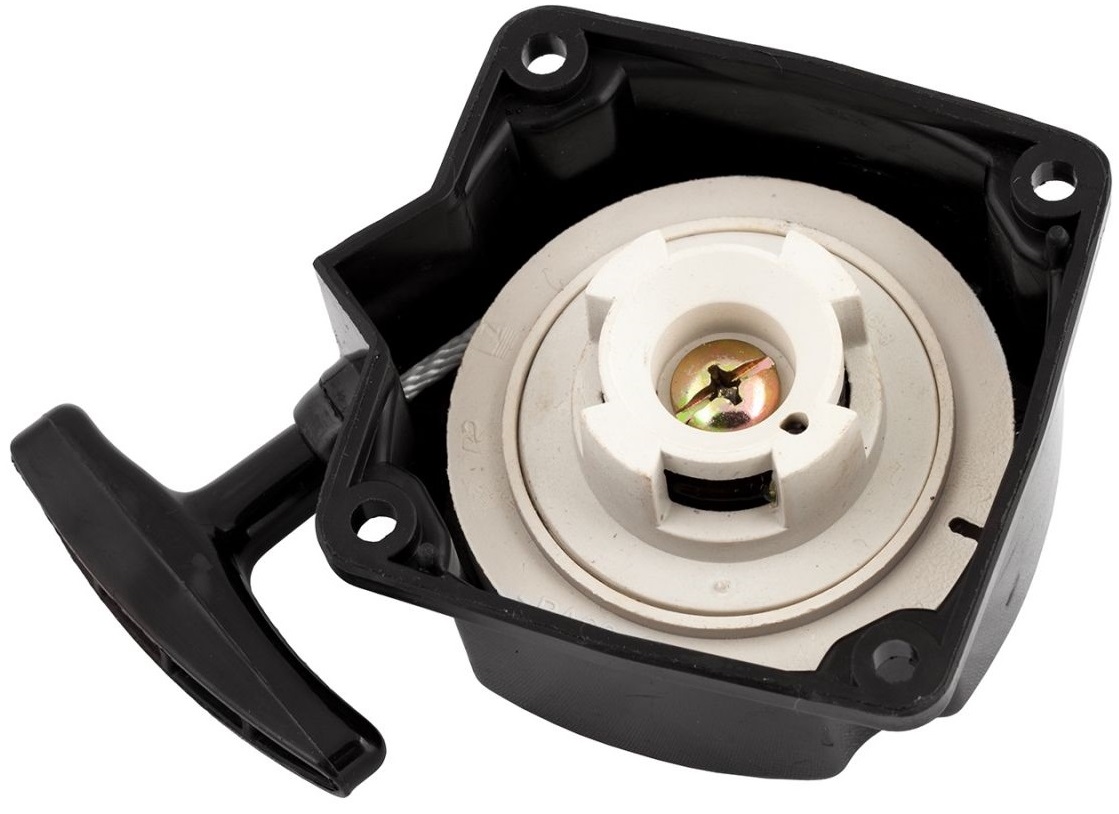

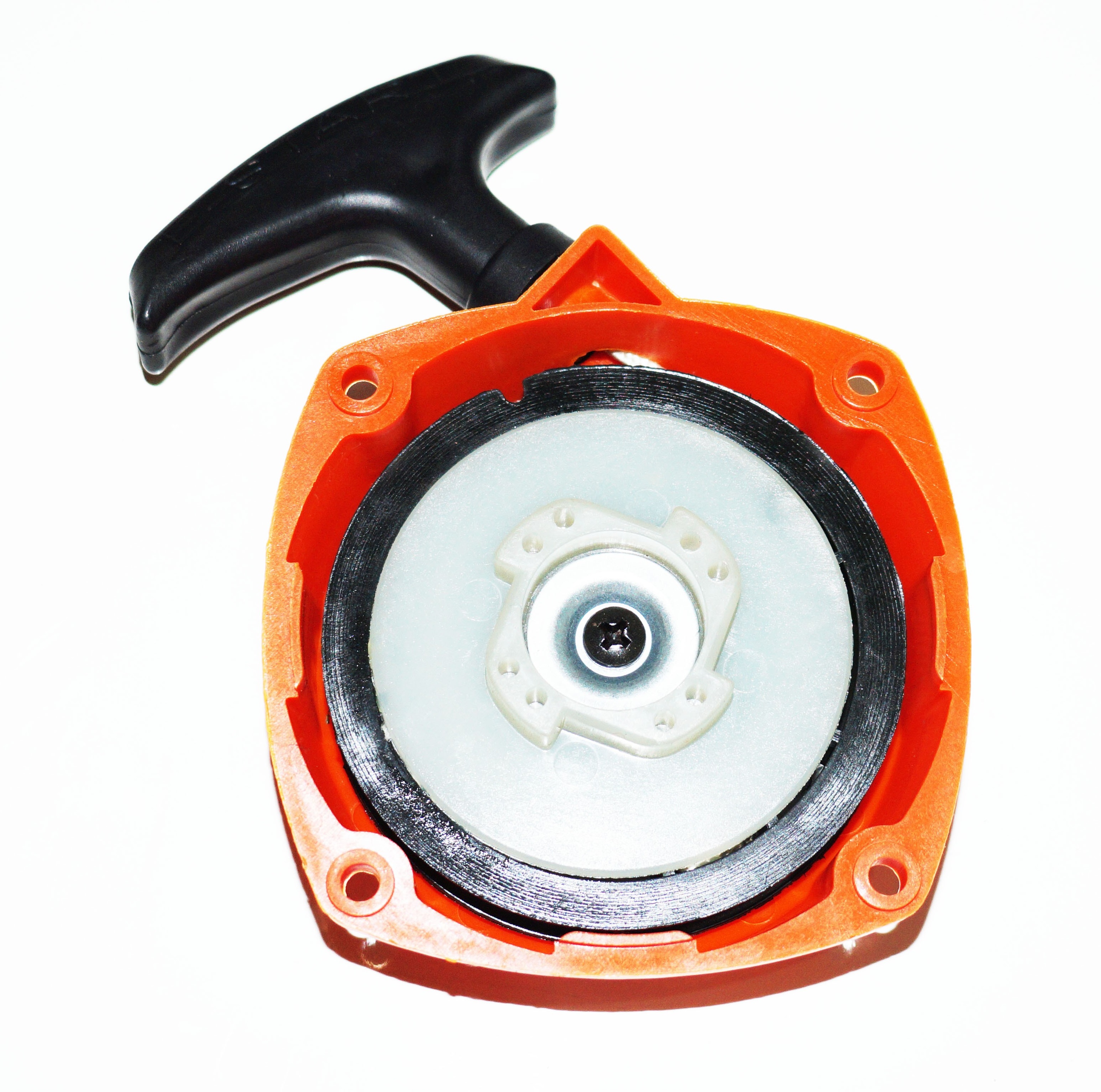

Стартер на триммере является неотъемлемой частью, которая выполняет запуск двигателя в работу. Он изображен раздельно на 2-ух фото ниже.

Стартерные механизмы разных моделей бензокос работают по схожему принципу: во время пуска ДВС выступы, отмеченные на фото выше цифрой 1, входят в зацеп с собачками 3. Когда движок начинает работать, они ворачиваются в прежнее положение из-за воздействия центробежной силы. Аналогичную роль делают также проволочки 2.

Процесс возврата в начальное положение частей механизма происходит из-за наличия пружины, навороченной вокруг оси. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание из-за сворачивания пружины. Во время запуска ДВС бензокосы запускающий механизм проворачивает его вал до того, пока он не начнет работать (заведется).

На сегодня бензиновые мотокосы оснащают стартерными механизмами 2-ух типов:

Читайте так же

1-ый вариант встречается еще почаще.

Стартер на триммере может работать без поломок длительное время. Совершенно точно указать срок неотказной работы нельзя. Все определяется начальным качеством устройства и соблюдением правил воззвания с ним.

Снятие и разборка стартера, замена сломанных деталей

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы.

Делать все следует аккуратно, соблюдая технику безопасности, главным образом, чтобы пружина при случайном вылете не травмировала мастера.

Разбор стартерного узла

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
вынимают пружину и усики;
снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
определяют, почему механизм запуска сломался;
если пружина разрушилась практически полностью, то ее заменяют;
при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);

после того, как пружинящую пластину установят внутрь паза, осторожно выполняют ее скручивание. Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть. Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Сразу поставить на прежнее место пружинящую пластинку не всегда получается. Она часто проскальзывает, поэтому попытки требуется повторять до достижения желаемого результата.

Сборка стартера

Сборка стартерного узла осуществляется в ряд этапов:

катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;

укладывают две шайбы, между которыми помещают пружинку;
ставят на место чашку с усиками;
закручивают винт (фотографии далее).

При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы. Если этого не сделать, то пружина со временем повредит пластиковую чашку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы устранить такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт, и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать качественно как можно быстрее.

Натяжение пружины

После установки пружины следует ее натянуть. Для этого выполняют следующие действия:

снимают со стартерного шнура ручку;
затем веревку вставляют в катушечный паз;
производят натяжку пружины, вращая катушку в направлении, противоположном ходу часовой стрелки (смотки);
делают нужное число оборотов, указанное в инструкции по эксплуатации к используемой модели триммера и соответствующее длине применяемого шнура;
в самом конце веревку продевают в предназначенное для этого отверстие, расположенное в крышке стартера;
ставят ручку на место, фиксируя ее с помощью узла.

Если после ремонта пружина продолжает слетать, то избавиться от этого можно следующими способами:

втиснуть подходящий по размеру кусочек пластинки в паз в месте расположения пружинного крючка;
просверлить с двух сторон паза в катушке отверстия, в которые вставить зацеп пружины и зафиксировать его с помощью проволочки.

Замена порванного шнура

Порванную веревку заменяют в такой последовательности:

старый шнур снимают;
выбирают подходящую по размеру веревку (толщине и длине);
продев ее через специальное отверстие, находящееся в катушке, завязывают узел;
взводят пружину, производя требуемое число оборотов;
закрепляют ручку.

Лучше выполнять натяжку пружинной пластины вместе с напарником, чтобы край шнура не смотался внутрь стартерного механизма.

Собрать стартер на триммере и намотать пружину несложно, только следует делать это внимательно и с осторожностью. Для разных моделей бензокос поломки запускающих механизмов одинаковые, поэтому они ремонтируются аналогичным образом. При этом имеются некоторые нюансы, связанные с их конструктивными особенностями

При этом имеются некоторые нюансы, связанные с их конструктивными особенностями.

Устройство и принцип действия стартера на триммере

Двигатель внутреннего сгорания. Это в принципе основная часть оплетки. Его мощность находится в диапазоне 0,5-2,5 л.С. Движение от него передается на вал, расположенный внутри полого стержня, а затем через редуктор, состоящий из шестерен, уже лески или ножа (рабочий орган).

Кусторезы также имеют следующие элементы:

Профнастил;
Ручка;
Ремень, предназначенный для простоты использования устройства;
Стартер, используемый для запуска бензинового двигателя внутреннего сгорания.

Все детали косилки представлены на фото ниже.

Стартер на триммере является неотъемлемой частью, которая запускает двигатель. Это показано отдельно на 2 фотографиях ниже.

Пусковые механизмы разных моделей щеток работать по похожему принципу: при запуске двигателя внутреннего сгорания выступы, обозначенные цифрой 1 на фото выше, входят в зацеп с собаками 3. При запуске двигателя они возвращаются в предыдущее положение благодаря действию центробежной силы. Промедление играет аналогичную роль 2.

Процесс возврата в исходное положение деталей механизма объясняется наличием пружины, обернутой вокруг оси. Как разобрать стартер, триммеры с нашей последующей нажимной пружиной на необходимое нам количество. Он разворачивается, когда тянут веревку. После освобождения шнура он натягивается и собирается пружиной. Когда двигатель внутреннего сгорания запускается, курок вращает свой вал, пока он не запустится (не запустится).

Сегодня бензиновые скутеры оснащены триггеры 2-х типов:

Связанные сообщения

Первый вариант еще более распространен.

Стартер на триммере может работать долгое время без поломок. Триммеры имели скорость примерно такую же, как у лучших 80, как у стартера. Невозможно указать период непрерывного времени. Все определяется исходным качеством устройства и соблюдением правил обращения к нему.

Как отремонтировать стартер на триммере

Ремонт стартера бензинового триммера может потребоваться в самый неподходящий момент. При всем этом решить делему можно 2-мя методами: поменять сломавшуюся деталь или поменять весь узел. Последний вариант обойдется дороже. Чтоб отремонтировать устройство своими руками в большинстве случаев пригодится из инструментов только отвертка с подходящим наконечником. Ремонтные работы не займут много времени и не требуют наличия особых познаний. Довольно знать устройство, механизм работы, аспекты сборки-разборки стартера на триммере, чтоб достигнуть подходящего хорошего результата.

Снятие и разборка стартера, замена сломанных деталей

Чтоб произвести ремонт стартера триммера, пригодится его сначала разобрать, а позже собрать. Этот процесс не является особо сложным занятием. Для работы пригодится отвертка с наконечником подходящей формы.

Делать все следует аккуратненько, соблюдая технику безопасности, приемущественно, чтоб пружина при случайном вылете не травмировала мастера.
