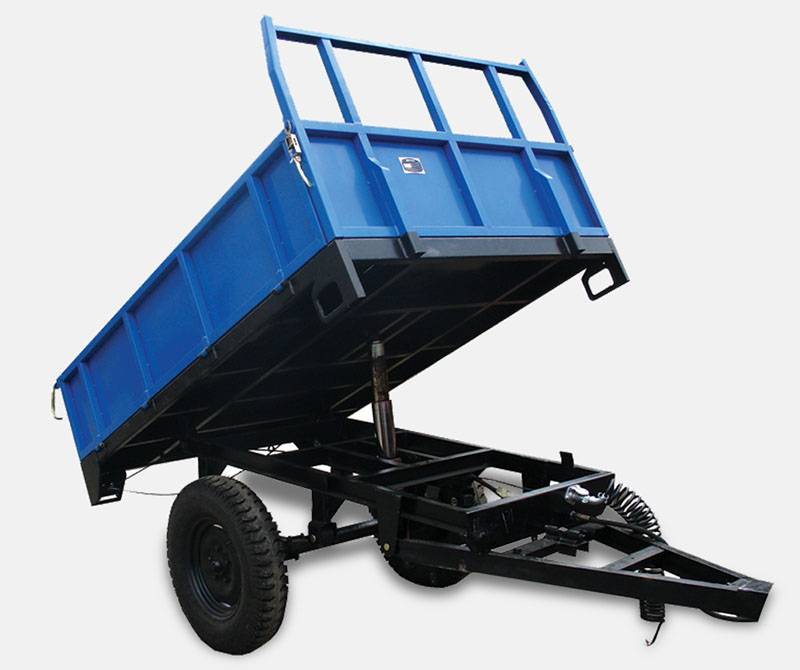

Устройство телеги
Если планируется изготовить подобное изделие самостоятельно, необходимо ознакомиться с его конструкцией, основными составляющими элементами. Среди них целесообразно упомянуть следующие узлы:
- ходовая часть, колеса;
- рама;
- бортовой кузов;
- подъемный механизм;
- прицепное устройство.
Колеса на телегу тракторную могут быть различных размеров, что позволяет подобрать оптимальный вариант с учетом специфики местности, в которой планируется эксплуатация прицепа.
Технические характеристики
Важно помнить о том, что вес тракторной телеги и другие технические характеристики подобных изделий напрямую зависят от выбранной модели. При самостоятельном изготовлении устройства у мастера есть возможность внести в чертежи необходимые изменения, что позволит адаптировать его для решения конкретных задач. Самой популярной моделью прицепа заводского производства является 2ПТС-4,5, на примере которого целесообразно изучить технические характеристики подобных устройств:
Самой популярной моделью прицепа заводского производства является 2ПТС-4,5, на примере которого целесообразно изучить технические характеристики подобных устройств:
- габариты (ДхШхВ) — 6,12х2,41х1,98 м;
- снаряженная масса — 2 тонны;
- грузоподъемность — 4,5 тонны;
- объем кузова — 5 м3;
- стороны разгрузки — 3;
- тормозная система — пневматического типа с барабанными механизмами.
Прицеп на трактор можно изготовить самостоятельно Изделие подойдет для эксплуатации с трактором, чей тяговый класс не менее 1,4. При этом минимальный срок службы такого прицепа составляет 7 лет, согласно заявлениям производителя. Подобные параметры делают покупные прицепы оптимальным решением для длительной эксплуатации в интенсивном режиме, выполнения работ повышенной сложности.
Для бытовых задач, перевозки небольших объемов груза подходящим вариантом станут самодельные аналоги, поскольку стоимость покупного прицепа данной модели начинается от 250 тысяч рублей.
Чертежи прицепа для мотоблока
Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.
Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.
Водило
1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).
Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.
Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.
Рама прицепа
1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).
Кузов прицепа – выбираем материал изготовления
Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.
Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.
Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.
– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.
– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.
– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.
Ось и колеса для прицепа мотоблока
Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.
Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.
Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.
Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.
Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.
Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.
Поворотный узел водила
1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.
Рама
Раму можно собрать из стальных уголков и труб круглого и
прямоугольного сечения. На первый взгляд конструкция очень сложная и обладает
большим запасом прочности. Но стоит заметить, что транспорт будет
использоваться в сложных условиях. Потому все вопросы касательно прочности
отпадают.
Чертеж и размеры рамы тележки для мотоблока
1. Откос из металлического уголка.
2. Рама под кресло водителя
3. Стояк, выполненный из трубы
4. Стойки водительского кресла, выполненные из уголка.
5,14. Передние подкосы из трубы
6,15. Лонжероны продольные из уголка
7,8. Опоры для осей колес.
9,16. Задние подкосы, выполненные из труб
10. Поперечина для
усиления, выполненная из уголка
11. Корпус продольного шарнира
12. Ось колес
13,17. Поперечные лонжероны
18. Косынки.
Однако если нагрузки не будут столь масштабными, то можно
выбирать более простые конструкционные решения (см. Самосвальный прицеп для мотоблока).
Начинаем работы с изготовления рамы
Основой любого автоприцепа является его рама. Срок его службы определяется прочностью и жесткостью рамы. Большую надежность соединения может гарантировать использование сварки для собирания в единую конструкцию составляющих частей.
Но начинать работы рекомендуется с уточнения цифр длины и ширины основополагающей конструкции. Ее размер высчитывается по наружной стороне каркаса. При определении ширины нужно к цифровым показателям расстояния по внутренним боковым стенкам добавить удвоенную цифру толщины размера стенки. В случае если вы планируете расположить основание между колесами, вам следует прибавить к полученным показателям еще расстояние между колесом и бортом прицепа.
После того как вы определились с размерами, можно произвести первую примерку каркаса. Для этого профиль из металла нужно разложить на выровненной поверхности в помещении, соблюдая при этом строгую перпендикулярность составляющих каркаса и соединить их при помощи временных зажимов. Этими действиями вы проконтролируете конфигурацию рамы будущего прицепа, для чего потребуется строительной рулеткой определить расстояния рамы по двум диагоналям в прямоугольнике. Показатели длины должны быть равными, разрешается расхождение в 3-5% от получившейся величины. Выполняя данные работы прицеп легкового автомобиля своими руками можно усилить ребром жесткости ввиду того, что геометрическая фигура прямоугольной или квадратной формы является не очень устойчивой для нагрузки.
Варианты обшивки каркаса
Для обшивки конструкции мастера выбирают недорогой материал или тот, что есть в наличии. Цена изделия становится намного меньше.
- Деревянные доски, которые часто остаются после строительства. Основные плюсы ‒ малозатратные, минусы ‒ влагостойкие, как следствие низкая продолжительность «жизни» тачки для мотоблока. Помимо этого, для их обработки нужны дополнительные средства.
- Пластик. Плюсы ‒ стойкий к влаге в отличие от дерева, минусы ‒ не крепкий, при повреждении он сломается.
- Листы металла. Плюсы ‒ прочный материал, поэтому долговечен, минусы ‒ один из самых дорогих вариантов.
Но если телега к мотоблоку будет использоваться постоянно, то выгоднее сделать ее металлической и не тратить лишние средства на ремонт. Закрепить листы к раме можно сварочным аппаратом.
Советы
Рекомендации опытных самоделов по самостоятельной сборке прицепа к мотоблоку:
- при монтаже кузова лучше использовать стальной оцинкованный лист, толщиной от 1 мм. Если рассматривать в качестве материала изготовления деревянные доски, то следует учесть, что дерево слабоустойчиво к влаге. Еще один вариант – пластик. Этот материал является дешевым и влагоустойчивым, однако имеет низкую прочность. Дно, для прочности, предпочтительно делать двойным. Желательно в конструкции использовать ребра жесткости;
- колеса рекомендуется использовать от мотоциклетной коляски и устанавливать их в комплекте с центральной частью колес. Также можно приспособить колеса от автомобиля (Жигули или Москвич). Следует учитывать, что размеры колеса влияют на проходимость транспортного средства, чем больше, тем выше;
- не следует утяжелять конструкцию ходовой части, так как при этом снижается полезная нагрузка на прицеп;
- при изготовлении прицепа для культиватора с функцией самосваливания, предпочтительнее приобрести узел крепления прицепа к мотоблоку промышленного производства, поскольку изготовить его самостоятельно непросто, а готовое изделие достаточно дешевое и доступное. Тем более покупка готовой детали сэкономит вам много времени;
- для создания рамы лучше использовать профильные трубы квадратного или прямоугольного сечения. Можно использовать металлический уголок;
- детали тележки рекомендуется крепить между собой сварочным аппаратом, так как болтовое соединение считается недолговечным. Еще лучше совместить оба способа.
Нюансы изготовления прочих видов прицепов для сельхозтехники
Рассмотрим основные блоки, которые необходимо использовать для создания функционального оборудования.
Прицеп для культиватора своими руками
Культиватор – это устройство для обработки почвы. Мотокультиватор имеет собственный двигатель, просто культиватор отбирает мощность от другого устройства, например, от мотоблока, который, следовательно, должен иметь устройство отбора мощности, а сам культиватор должен иметь возможность эту мощность принимать. Эта функция присутствует не на всех моделях и мотоблоков, и культиваторов.
Но существует и пассивное навесное оборудование к мотоблоку, для которого не требуется отбор мощности. Образцы и стандартная сцепка представлены на фото. Если в комплекте продажи сцепка отсутствовала, то её можно сделать так, как описано в этой статье.
Навесное оборудование для мотоблокаФОТО: ok.ru
Как сделать двухосный прицеп к мотоблоку
Для перевозки грузов более 300 кг следует делать двухосный прицеп. Технология создания такая же, как и одноосного – разработка конструкторской документации, подбор материалов и подходящих деталей, изготовление деталей и рамы. Так как транспортное средство рассчитано на большую грузоподъёмность, то и раму надо делать более прочной. Для неё потребуются профильные трубы размером не менее 50×50 мм². Колёсные оси привариваются к лонжеронам рамы.
Рама для двухосного прицепаФОТО: traktoramira.ru
Интересный вариант получается, когда мотоблок размещают позади грузовой платформы. Эта компоновка напоминает квадроцикл. В процессе испытаний и доработок передняя часть этой чудо-машины была оснащена рулевой колонкой со всеми необходимыми механизмами. Получилась самобеглая коляска. А сзади к ней можно прицепить грузовую тележку.
КвадроциклФОТО: traktoramira.ru
Самосвальный прицеп для мотоблока
Особенность самосвального прицепа в том, что его кузов не приваривается к платформе прицепа, а устанавливается на шарнире. Центр тяжести загруженного кузова должен находиться немного сзади шарнира. Задний борт должен быть откидным или съёмным. Технология изготовления такая же, как и для других конструкций.
Прицеп-самосвалФОТО: specmahina.ru
Изготовление самодельного прицепа для мотоблока своими руками
Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.
ФОТО: a.d-cd.netРама корпуса
Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:
Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова
Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется
Особое внимание уделяется углам, под которыми располагаются соседние элементы
Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции
Ходовая часть
Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:
| Иллюстрация | Порядок действий |
| При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама | |
| Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны | |
| Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки | |
| Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом | |
| Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно | |
| Приваривается дышло, если это не было сделано ранее |
Кузов, обшивка каркаса
Формирование кузова выполняется в следующей последовательности:
| Иллюстрация | Порядок действий |
| К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см | |
| Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе | |
| Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали | |
| Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру | |
| Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль | |
| К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место | |
| Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения |
Тормоза на прицеп к мотоблоку своими руками: порядок изготовления
Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:
- крепим барабан на ступице одного из колёс;
- к тормозному диску привариваем отрезок трубы;
- надеваем механизм на ось;
- на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.
Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:
Watch this video on YouTube
Прочие детали
Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:
- откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
- запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
- небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.
ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному
