Как сделать прицеп для мотоблока нева

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация Порядок действий

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

Иллюстрация	Порядок действий
	При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
	Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
	Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
	Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
	Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
	Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

Иллюстрация	Порядок действий
	К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
	Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
	Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
	Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
	Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
	К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
	Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

• крепим барабан на ступице одного из колёс;
• к тормозному диску привариваем отрезок трубы;
• надеваем механизм на ось;
• на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Watch this video on YouTube

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

• откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
• запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
• небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному

Формировка прицепа для мотоблока своими руками

Имея простецкую конструкции телеги, имеется возможность собственноручно их изготовить. Здесь выбрать надлежащие габариты прицепа к мотоблоку станет очень просто.

Для формирования этого изделия можно взять материалы, что под рукой, которые нигде не задействованы.

Методика формирования любой конструкции примерно одинаковая. Вначале производятся все составляющие детали, потом происходит сборка.

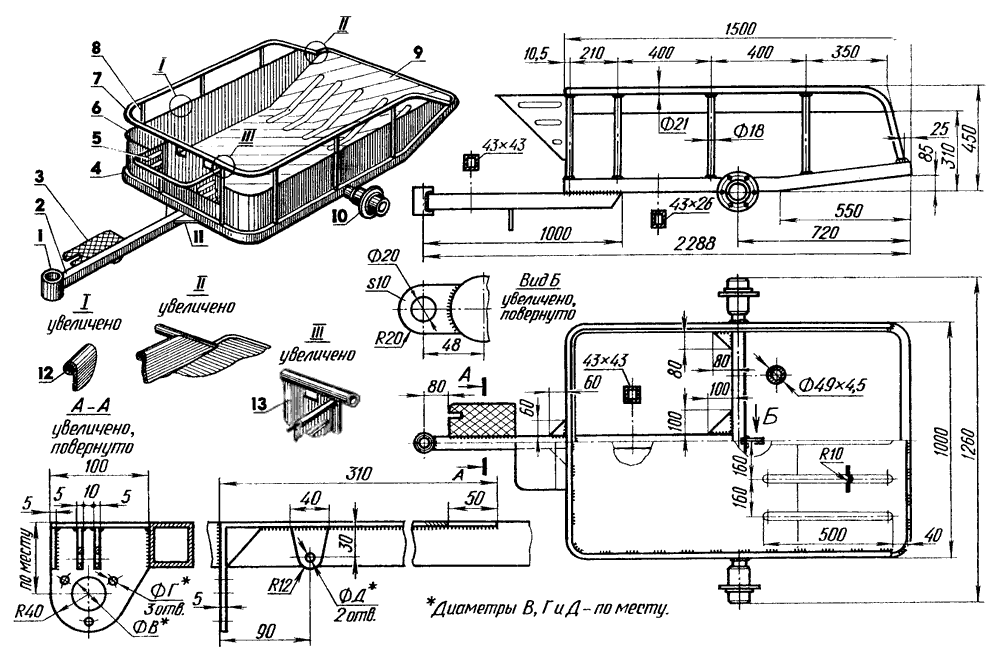

Составление чертежей с размерами

Создание любого сложного изделия начинается с разработки конструкторских документов. У мастера, создающего своими руками, не всегда денежные средства совпадают с его желаниями.

В этом случае хорошо составить чертёж с видом всей конструкции и её приблизительных размеров. По ходу работы будет проводиться коррекция, в согласии с возможностями мастера.

Подготовка материалов и инструментария

Из материалов для рабочего процесса понадобятся:

• трубы из металла, круглого и профильного сечения. Размерности: 60×30 и 25×25 мм;
• стальной прокат – швеллер, уголок, пруток;
• металлический лист 1,2-2 мм.

Из инструментария необходимо иметь комплект слесарного инструментария, верстак с тисками, сверлильный агрегат, электрическую дрель, шуруповёрт. А так же гаечные ключи, болгарку, пилу по металлу, отвёртки. Нужно иметь навыки сваривания.

Мастерим раму корпуса

Вначале мастерится рама, к ней в ходе изготовления остальных деталей примеряется и определяется, как комплектовать всё изделие.

Нередко это изделие имеет форму прямоугольника с размерами 1500×1000 мм.

Рама может содержать как простецкую конструкцию, так и вариант посложнее, предназначенный на высокие нагрузки, но основной вес будет давить на ось, ступицы и колёса, а также водило.

Ходовая часть

Для образования балки берутся 2 швеллера, всовывающиеся один в другой. Сочетание лонжеронов выполняется за счёт рессор. Часто дышло формируется из труб.

Для формировки прицепа собственноручно подходит и незадействованный мост от автомобиля.

Знающие люди советуют, что для этой цели лучше будет взять задний, списанный мост от малолитражного авто, к примеру, от Таврии. Разумеется, он перебирается, моется и смазывается.

Делаем кузов и облицовку каркаса

Кузов телеги, собранный из досок утолщением 20 мм, усиливается для крепости на углах пластинками из металла. Кузов закрепляется к раме за счёт 3-х опирающих рамок из бруска 50×50 мм и болтов:

• Такое приспособление предназначается для перемещения грузов в мешках, так что здесь не предусматриваются откидывающиеся борта.
• Ещё кузов телеги можно создать из различных подручных материалов, листов металла, утолщением 1-1,2 мм, дощечек, профнастила, и в том числе пластика.
• Для обустройства кузова подойдёт всякий материал, если он соответствует целям и нормативам. В этом случае рассчитывается нагрузка, вид передвигаемых грузов и другое.
• Самым разносторонним вариантом станет производство кузова из листов металла, а для его длительной службы надо произвести грунтование и покраску.

Тормоза и другие элементы

Для тачки к мотоблоку понадобится соорудить тормоза, сцепное устройство, стояночную опору:

• Телега с возможностью подъёма груза больше 350 кг должна быть оборудована тормозами, в ином случае груз станет толкать мотоблок в наиболее неподходящее время.
• Проще будет создать тормоза на основе тормозного цилиндра и колодок в подвеске. Их понадобится сочетать медными трубками с главенствующим тормозным цилиндром и цилиндром педали.
• Для отяжелённой телеги тормоз стоянки очень необходим. Подходит вариант от легкового авто и надо его прикрепить к раме рядом с водителем.
• Если имеются стандартизированные приводы механического типа тормозов останется их сочетать с рычагом ручника через тросик нужного удлинения.
• Тормоз на гидравлике и механике нужно хорошо проверить, до того как нагрузить прицеп. Сцепка является важнейшим узлом тележки.
• В простецком варианте к дышлу наваривается труба, в ней высверлено отверстие под палец. У агрегата с воздушным охлаждением мотора d: 16 мм, а у водяного – 20 мм.
• Если применять прицеп с 4-мя колёсами, тогда можно использовать заводскую сцепку. Здесь понадобится переходник с шаром, укреплённым на мотоблоке.

Конструктив с пружиной похож на упор для велосипеда и даёт возможность крепить штангу в 2-х положениях.

Косилка

Навесное оборудование на мотоблок «Нева» такого плана может быть использовано как для подстригания обычных газонов, так и для заготовки сена домашней скотине. Здесь все зависит от модификации навеса. Высота реза может быть отрегулирована в ручном порядке или же автоматикой. В последнем случае использует недешевый электропривод.

Бывалые фермеры рекомендуют использовать проверенную временем косу-навес КР-05. За один проход модель выкашивает полосу полуметровой ширины с высотой реза до 4 см. Скорость движения на траве средней густоты составляет примерно 0,3 м/сек. Весит модель чуть более 30 килограмм.

Если нужен вариант посерьезнее, то можно присмотреться к роторной косилке «Заря». Она заметно эффективнее КР-05 и за один проход обрабатывает полосу шириной 80 см. За один час косилка обрабатывает порядка 0,15 гектаров травы средней густоты. Правда, здесь нужно учесть один нюанс. Роторные модели хоть и эффективнее прочих, но менее маневренные, чем ножевые, поэтому покос между деревьями или кустами может превратиться в проблему, особенно, если расстояние там совсем небольшое.

Что представляют собой адаптеры АПМ

Любая работа на дачах и участках загородных домов требует много физических усилий. Облегчить ее, сделать быстрее легче и проще трудно без специальных механизмов. Одним из них считают моторизованные блоки, оборудованные адаптерами данного типа. Эти агрегаты помогают выполнять работу, делая это с удобством и комфортом. Адаптер – это ось, имеющая колеса и прикрепленное к ней сиденье. На него же затем крепится прицеп. Адаптер используют и для других навесных агрегатов. С адаптером моноблок напоминает мини-трактор, которому он уступает по мощности, зато выигрывает в расходе топлива. Благодаря многофункциональности адаптера, владелец получает от этого агрегата определенную выгоду.

Особенности прицепной тележки ТПМ

Данный прицеп является усовершенствованной моделью одноосной тележки. Его используют без адаптера, поскольку у него есть сиденье. К мотоблоку «Нева» высота кузова подходит идеально. Прицеп имеет вес 100 кг, а грузоподъемность 150 кг. Скорость передвижения транспорта с кузовом составляет десять километров в час. Габариты тележки равны:

• ширина–125 см;
• длина–270 см;
• высота–120 см.

Задняя створка прицепа откидывается, поскольку ее используют для выгрузки тяжелых предметов и сыпучих материалов. Кузов применяют для транспортировки различных тяжелых материалов и предметов для строительных и сельскохозяйственных работ. К тележке прилагается руководство по обслуживанию техники.

Модернизированный прицеп ТПМ-М

Литер «М» в наименовании указывает на модернизацию механизма. Ее суть заключается в уменьшении габаритов мотоблока «Нева» с прицепом при сохранении эксплуатационных возможностей. Габаритные показатели прицепа равны:

• длина–222 см;
• высота–120 см;
• ширина–112,5 см.

Вес модернизированной тележки составил 85 кг. К комплекту прилагается руководство по обслуживанию сельхозоборудования.

Телега с сиденьем

О характеристиках тележки «ВРМЗ» прицепной

Данную модификацию производит «ВРМЗ». Это значительно усовершенствованный прицеп ТПМ. Его отличительной особенностью считаются:

1. Составляющая 400 кг грузоподъемность. Этот параметр превышает показатель ТМП около двух раз. Благодаря ему, прицеп данной модификации популярен среди предпринимателей, владеющих строительными компаниями, складами и амбарами, в которых транспортируются крупные грузы.
2. Кузов хорош еще и потому, что обходится без адаптера. Прицеп закрепляют за вал редуктора.
3. Сидением при управлении мотоблоком является борт кузова.
4. Днище телеги до земли находится на расстоянии тридцати сантиметров.
5. У колеи кузова оно равно 117 см.
6. Вес тележки составляет 95 кг.

Останавливают тележку, воспользовавшись тормозом, закрепленным на раме. Прицеп продают в разобранном виде с руководством по обслуживанию техники, сборке и разборке.

Характеристики прицепа на мотоблок

Планируя купить прицеп к мотоблоку Нева, необходимо ознакомиться с техническими характеристиками и особенностями каждой модели. Одноосная тележка для адаптера отличается максимально простой конструкцией, надежностью и практичностью, может применяться для перевозки до 250 кг груза. Её вес составляет 56 кг, а габариты (ДхШхВ) — 1,5х0,72х0,96 м.

Обязательно почитайте: Прицеп для мотоблока своими руками

Двухосный аналог предназначен для перевозки крупных объектов, не подходит для транспортировки сыпучих грузов, в отличие от одноосной модели. Изделие не имеет дна, однако его грузоподъемность достигает 500 кг. Среди её параметров следует упомянуть:

• дорожный просвет — 18 см;
• предельная скорость передвижения — 12 км/ч;
• габариты (ДхШхВ) — 2,5х0,45х1,1 м;
• тип колес — пневматические.

Некоторые владельцы самостоятельно устанавливают платформу на прицеп, что позволяет расширить сферу применения устройства. Отдельного упоминания заслуживает адаптер АПМ, без которого невозможно использовать все прицепные устройства соответствующей серии. Он представляет собой ось с установленным на ней фаркопом и сиденьем, может применяться с широким спектром дополнительного оборудования.

Тележка ТПМ представляет собой улучшенную версию одноосной модели, оборудована сиденьем, может использоваться для перевозки грузов массой до 150 кг на максимальной скорости 10 км/ч. Вес изделия — 100 кг, а дорожный просвет достигает 30 см.

ТПМ-М представляет собой модернизированную версию стандартной ТПМ, которая отличается уменьшенными габаритами при тех же эксплуатационных параметрах, а также сниженном до 85 кг весе.

ВРМЗ является единственной моделью, производство которой осуществляется не на Красном Октябре, который реализует мотоблоки Нева, а на Волжском моторном заводе. Грузоподъемность изделия достигает 400 кг, что позволяет упростить перевозку больших объемов груза. Это сделало прицеп крайне популярным среди фермеров, а также строительных компаний. Характерной особенностью тележки от ВРМЗ представляется отсутствие необходимости использовать адаптер, что позволяет существенно сэкономить на его приобретении.

Прицеп ТПМ

Условия эксплуатации

Для того чтобы изделие прослужило долго, необходимо соблюдать все правила эксплуатации, рекомендованные производителем. Они содержатся в инструкции, поставляемой со всеми моделями устройств. Перед каждым использованием оператор должен тщательно проверить все соединения и сцепки, что позволит избежать возможных проблем во время эксплуатации

Крайне важно не перегружать конструкцию, а также не превышать допустимый скоростной режим, иначе изделие быстро придет в негодность. Также следует помнить об общих правилах эксплуатации подобного рода техники

Управление ею должно осуществляться только лицами старше 14 лет, знакомых с особенностями управления мотоблоком.

Обязательно почитайте: Российские мотоблоки

При перевозке грузов следует избегать крутых склонов, поскольку некоторые модели тележек могут быть не оборудованы собственной тормозной системой

Важно помнить, что мотоблок с тележкой не предназначен для движения по дорогам общего пользования

Сборка самодельного прицепа для мотоблока

Приступая к реализации проекта, мастеру-самодельщику нужно:

• создать рабочий проект или рисунок (чертеж);
• подготовить материал для рамы и других основных узлов;
• подготовить рабочее место;
• провести разметку основных элементов конструкции прицепа;
• провести выкладку и подгонку углов совмещения;
• собрать шаблоны деталей;
• провести подгонку приобретенных целиком узлов к элементам конструкции.

Необходимые инструменты и материалы

Для проведения работ необходимо подготовить весь необходимый инструмент:

• сварочный аппарат;
• болгарка с комплектом отрезных и абразивных дисков;
• измерительный инструмент – рулетка, металлическая линейка, транспортир, угольник, маркер и мел, чертилка по металлу;
• молоток, зубило, пассатижи;
• слесарные тиски, набор струбцин, сварочные зажимы;
• дрель, набор сверл по металлу;
• заклепочник.

В качестве необходимых материалов понадобятся:

• стальная квадратная или прямоугольная труба 60×60 или 60×30 мм;
• стальная квадратная труба 30×30 или 25×25 мм;
• уголок 25×25 мм;
• швеллер;
• рессоры легкового автомобиля «Москвич»;
• стальной лист толщиной 2 мм;
• оцинкованный лист толщиной 1 или 0,8 мм;
• крепежные элементы, болты, гайки, заклепки.

Для модели с жестким кузовом вместо подпружиненной конструкции колесной пары на рессорах понадобится обычная балка.

Для колес прицепа подойдут готовые автомобильные колеса от легкового автомобиля «Таврия», «Москвич» или «Жигули».

Колеса нужно подбирать сразу со ступицами, это облегчит дальнейшую сборку самоделки.

Рама

Рама прицепа представляет собой цельносварную конструкцию в виде каркасной решетки из квадратной трубы. Траверсы из квадрата 25×25 мм образуют поперечины рамы, а лонжероны изготавливаются из трубы 60×60 или 60×30 мм. Все конструктивные элементы после разметки разрезаются и выкладываются на ровной поверхности, стыки провариваются небольшими швами, каждое место соединения элементов проверяется угольником. После сборки конструкции проводится окончательная сварка всех деталей по периметру всех плоскостей. Окрашивание рамы проводится после обработки поверхности грунтовкой по металлу.

Ходовая часть

В изготовлении самодельного прицепа для мотоблока ходовая часть – самый сложный элемент.

Основой ходовой части выступает балка со ступицами на концах. Швеллера состыковываются друг с другом таким образом, чтобы они образовывали квадрат. Места стыка провариваются сплошным швом. На концах оси устанавливаются ступицы колес и провариваются.

Тщательность сборки оси проверяется путем проверки параллельности плоскостей колесных дисков. Соединение рамы и балки проводится при помощи рессор, при этом концы рессор устанавливаются в приваренные кронштейны на раме, а балку с помощью серьги прижимают к центральной части рессор.

Установленная на раму ходовая часть проверяется дополнительно на устойчивость к опрокидыванию. Как и в автомобиле, рессорная группа оси должна иметь резиновые втулки в кронштейне крепления рамы.

Кузов, обшивка каркаса

Платформа размечается относительно решетки с таким расчетом, чтобы были оставлены припуски для крепления стоек бортов. Передний и боковые борта устанавливаются намертво, а задний борт делается съемным на дверных петлях.

Борта прицепа имеют рамную конструкцию из уголков 25×25 мм. Уголки свариваются встык, швы с внутренней стороны зачищаются по уровню плоскости металла.

Съемные борта собираются в следующей последовательности:

• рама борта;
• проводится подгонка полотна оцинкованного железа по размеру рамки;
• вырезаются полотна борта и закрепляются с помощью заклепок через уголок.

Днище кузова из листа 2-миллиметрового железа устанавливается на раму и приваривается небольшим швом по периметру через каждые 3-5 см.

Установка бортов начинается с установки переднего борта, дальше устанавливаются боковые борта и связываются сварочным соединением.

Задний борт закрепляется в последнюю очередь – сначала размечаются и свариваются петли, а потом фиксаторы-защелки.

Другие детали конструкции

После сборки рамы и кузова устанавливается откидное сиденье – деревянная лавка, размещенная поверх переднего борта с опорой на боковые.

В качестве тормозной системы прицепа рекомендуется использовать элементы тормозной системы автомобиля, ступица и колеса которого использованы в конструкции. Для надежности работы тормозной системы рекомендуется предусмотреть дополнительный фиксатор рычага.

Вас также могут заинтересовать самодельные тележки для мотоблока.

Про навесное оборудование для агрегата Нева читайте в этой статье.

Возможные варианты прицепа

Прицепы для мотоблока чаще всего выходят из строя из-за превышения допустимой нагрузки. Поэтому вначале следует определиться с основными видами работ, для которых предназначается модель, и объемами перевозок. Возможны следующие варианты.

Устройство прицепа к мотоблоку

Легкий прицеп. Модель, рассчитанную на грузоподъемность 50-70 кг без веса водителя, легко можно сделать из обычной садовой тележки с одной осью. К ней достаточно приварить прицепной механизм и сделать подставочку для сиденья.

Универсальный вариант пригоден для перевозки малогабаритных грузов весом до 120 кг на участке с неровным рельефом. П-образная рама сваривается из двутавра. К дышлу присоединяется прицепное устройство из плуга.

Тяжелая модель на резиновом ходу наиболее рациональна, хотя и немного дороже. Она позволяет использовать все возможности мотоблока и удлиняет срок его службы на десятки лет. Для ее изготовления необходимо приобрести металлопрофиль нужного размера и некоторые запчасти автомобильной ходовой.

Адаптер для мотоблока своими руками чертежи и размеры

Ниже, приведены чертежи и размеры, а так же материалы необходимые для изготовления адаптера к мотоблоку сложной конструкции.

Что понадобится при изготовлении адаптера

— Листы металла для опор для ног

— Квадратный металл. Профиль

Ниже, приведена кинетическая схема, которая поможет обеспечить равновесие конструкции, и избежание дополнительной нагрузки. Чертеж ниже показывает схему мини трактора, сделанного из мотоблока Нева.

Двигатель силового агрегата (2), приводящий во вращение передние колеса (1), передает крутящий момент через цепь (3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на задний мост (6), приводя во вращение задние ведущие колеса (7).

— При изготовлении рамы, нужно не забыть про устройство втулки и вилки, для обеспечения свободного поворота прицепа.

— Кузов адаптера к мотоблоку, изготавливается и стального листа, а борта кузова, должны быть высотой не менее 30 – 35 см.

— Сиденье устанавливается на балку приваренной к основной раме при помощи болтов. Расстояние о начала рамы до сиденья, должно составлять 80-90 см.

— Проверка роботоспособности всего механизма.

Дополнительные чертежи простого адаптера

Ниже, чертеж одного из самых простых в конструктивном плане адаптеров.

К раме, изготовленной из квадратной профилированной трубы размером 50*50 мм и толщиной 2 мм, приварены:

— Упор для ног в виде перпендикулярно установленной трубы;

— Стойка с установленным на него сиденьем;

— Квадратная труба того же сечения, для установки колес;

Чертежи ключевых узлов адаптера

Механизм сцепки

. Выглядит как сварная конструкция, вставленная в основную раму и закрепленную болтами. Состоит из наваренных друг на друга двух отрезков квадратной трубы и отрезка обычной «водной» трубы калибром 1 -1,5 дюйма.

В трубу, вставлен не до конца, зажатый болтом, шток с наваренным самодельным тройником. Шток смазан солидолом и обеспечивает поворот тройника по оси, для обеспечения эффекта качения при передвижении по неровной почве.

Узел крепления колес

. Конструкция состоит из двух отрезков трубы, сваренных перпендикулярно. Горизонтальный отрезок вставляется в трубу крепления и скрепляется болтом. На вертикальной части закрепляют (на подшипниках) ось с колесом.

Другие узлы адаптера не столь важны, и мы их рассматривать не будем.

Чертежи и размеры для разных мотоблоков, могут изменяться в зависимости от конструктива. Так для популярных моделей мотоблоков Нева, МТЗ, ОКА, самодельные адаптера могут значительно отличаться.

Самостоятельное изготовление сцепки для мотоблока

Вариантов сцепок существует много. Этот механизм нужен не только для фиксации прицепа. С его помощью на мотоблок устанавливается любое навесное оборудование.  Самый лучший из вариантов ‒ это узел, когда труба соединяется с другой трубой. Одно и простейших, но довольно надёжных устройств представлено на фото.

Сцепное устройствоФОТО: youtube.com

Чертежи сцепки для мотоблока, выполняемого своими руками

Конструкции деталей одного из вариантов сцепного устройства представлены на фото.

Детали конструкции простой и надёжной сцепкиФОТО: specmahina.ruСцепка в сбореФОТО: specmahina.ru

Как сделать сцепку для прицепа мотоблока

Две скобы, отрезанные от швеллеров, крепятся к деталям прицепа и мотоблока. В отрезанных скобах сверлятся отверстия для крепления болтами. Со стороны мотоблока установлен регулировочный винт с рукояткой, чтобы было удобно цеплять различные навесные орудия.

Как прицепить?

Важный вопрос для владельцев мотоблоков с прицепами – это способ сцепки. Многие, довольно быстро разобравшись с проблемой, как прицепить телегу к мотоблоку, не учли того, что при постоянном движении отверстия, с помощью которых выполнено соединение разбиваются.

В результате появляется люфт, который оказывает еще более пагубное влияние на детали – и в результате им требуется замена.

Но хоть и заменить крепление на прицепе не составляет особого труда, достаточно просто наварить, с помощью электросварки дополнительный слой металла, или просто заменить часть дышла, с креплением мотоблока это проделать сложнее.

Заводское крепление для навесного оборудования используется также и для сцепки мотоблока с прицепом. Оно надежно зафиксировано в конструкции если произойдет поломка, то простым ремонтом не обойтись – оно нуждается в полной замене.

Что бы этого избежать, в первую очередь необходимо отказаться от примитивного способа сцепления – штыря. Не смотря на свою простоту и кажущуюся надежность, это самый верный способ дотянуть сцепку до неисправностей и поломок. Вместо него стоит использовать только более сложные и уже давно использующиеся приспособления.

Найти их можно по дешевке, или даже бесплатно, если знать, где искать – шаровые опоры есть в любом автомобиле.

Что же касается сцепок заводского производства, которые однозначно обойдутся дороже, но не требуют подгонки – расточки, сварки и зачистки от ржавчины, их можно найти в любой точке продажи подобной техники.

Они бывают разных видов, и делятся по типу: полунавесные, прицепные и навесные, по предназначению их разделяют на специальные, которые пригодны только для монтажа конкретного оборудования. Также бывают универсальные модели, которые подходят сцепки любого вида мотоблоков, таких как Чемпион, Пахарь, Профи, Хутер, Дон, Садко, Форза, Викинг и любого навесного оборудования.

Для тяжелого мотоблока можно применять одинарную усиленную сцепку, с помощью которой можно установить парные орудия с похожей двойной сцепкой. Универсальную сцепку применяют для присоединения самого прицепа, и парных навесных инструментов.

Также, существуют специальные сцепки, в виде двух п-образных креплений, которые соединены с помощью профиля квадратного сечения. Со сцепками шарнирного типа они имеют очень мало общего и являются соединителями для нескольких видов навесного оборудования и прицепов.

Такие сцепки, в первую очередь хороши своей надежностью. Они изготавливаются с толстой стали, стойкой к большим нагрузкам, а их конструкция позволяет им работать под разными углами без последствий для их целостности.

От самодельных деталей, такие изделия отличает малый размер и небольшой вес. К тому же, в некоторых из них предусмотрена возможность регулировки длины и высоты вылета, в зависимости от того какого типа тележка используется.

В том случае, если сцепка по каким либо причинам не стает на место, остается возможность установить переходник с зацепом. Таким образом, сцепка к мотоблоку к телеге может быть разного вида, но успешно выполнять свою функцию. Все зависит лишь от того, какой именно вид изделий вы предпочитаете.

Ходовая часть

Крепление колес на ступице для прицепа

Самой важной частью работы является монтаж ходовой части. Сначала следует приготовить колесную ось

Колеса приспособить можно любые, но прицеп для мотоблока, сделанный на резиновом ходу, облегчит управление и повысит безопасность при езде. Ось прочно приваривается к лонжеронам в нескольких точках и продольному шарниру. Ее длину нужно выбрать с учетом того, чтобы колеса не выступали за габариты самодельного кузова.

Для лучшей фиксации оси используют уголковые опоры. Ходовой узел нужно установить строго параллельно поперечной балке каркаса. Использование трубчатой оси повысит прочность конструкции при превышении допустимой нагрузки. Положение ступиц в трубе должно обеспечивать минимальное биение колеса.

Разновидности прицепов к мотоблоку

Виды телег для этой техники отталкиваются от способности перевозить конкретный груз.

1. Одноосная телега. Подойдёт для мотоблоков с мощью 5 л.с. Наибольшая масса подъёма до 70 кг. Такая конструкция выйдет простецкой и не дорогой.
2. Тележка для агрегата с подъёмом грузов 120 кг. Самый разносторонний вариант применения в хозяйствовании.
3. Приспособление для транспортирования веса больше 120 кг. Структура усложнена, повышаются траты на сырьё для рамы и обшивки. Такие варианты более дорогие, но их возможности во многом становятся больше.

Лёгкие одноосные

Такие варианты относительно невысокой стоимости и обладают компактными габаритами. Например, прицеп с одной осью АПМ, прекрасно функционирует с моделью Нева. Его структура содержит:

• металлический кузов фигурой прямоугольника;
• опирающаяся ось;
• переходник для подсоединения к агрегату;
• сиденье.

Металлический кузов с 2-мя колёсами удерживаются на оси. На переходнике крепятся передние колёса с сиденьем.

Такой компонент конструкции разносторонний и может совмещаться с остальными навесными устройствами.

Телега может за единый подход повезти до 250 кг груза. Это разборная модель массой 56 кг.

Прицепы средней грузоподъёмности

Тележкам для мотоблоков мощностью 4-8 лошадиных сил приемлем прицеп с подъёмом грузов до 500 кг. В эту группу входят прицепы с двумя осями, разработанные для перемещения больших грузов.

Стоимость их повыше одноосных. В таких моделях нет переходника. Выбирая такую тележку надо принять к сведению её высоту. Также следует обратить взор на возможности агрегата.

Тяжёлые прицепы

Размерностью прицепа обуславливается количество и масса груза, что возможно переместить за один заход.

Большущие телеги отличаются большей действенностью и удобством в применении, ведь позволяют переместить одинаковый груз за малое число ходок.

Однако не для всех агрегатов станут подходящими большие варианты.

Прицепы на мотоблок выпускаются разными габаритами: 960×800; 1200×2000 мм и наибольшей способностью к поднятию грузов – 300-700 кг.

Это позволяет выбрать необходимую модель под конкретное силовое устройство.

Самая простая модель прицепа

Для строительства нужной в хозяйстве конструкции необходимо подготовить:

• Стальные трубы 60х30 мм и 25х25 мм;
• Рессоры и колеса (можно от автомобиля «Москвич»);
• Дюралалюминиевый лист толщиной 2 мм;
• Отрез листовой стали толщиной 0,8 мм;
• Швеллер №5;
• Крепежные элементы;
• Инструменты (электролобзик, болгарка, сварочный аппарат и шуруповерт).

1. Рама прицепа представляет собой цельную конструкцию, размещенную на каркасной решетке. Для ее обустройства необходимо сделать две траверсы из уголка 25х25 мм, которые будут выступать в роли передней и задней поперечин, и лонжероны из трубы 60х30 мм. Все элементы соединяют с помощью пяти поперечин так, чтоб в результате образовалась решетка.
2. Простая модель прицепа с откидными бортами – очень нужная в хозяйстве вещь. С его помощью можно не только перевозить ящики и мешки с собранным урожаем, но любые длинномерные грузы
3. При обустройстве платформы решетки нужно разместить относительно лонжеронов поперечины и траверсы так, чтоб оставались небольшие выпуски. К ним в последствие будут приварены продольные трубы.
4. К продольным трубам с помощь сварки прикрепляют четыре стойки, к верхней части которых приваривают обвязки из уголка 25х25 мм. Чтобы оборудовать прицеп откидными бортами, рамки конструкции делают отдельно от каркаса. Решетку платформы покрывают дюралалюминиевым листом, фиксируя его болтами. Для зашивки бортов можно применить более тонкие металлические листы, закрепляя их на обвязках и стойках при помощи сварки.
5. Для изготовления балки два швеллера одной длины вставляют друг в друга, оборудуя один из концов конструкции колесными осями. Готовую балку при помощи рессор соединяют с лонжеронами. Для этого концы рессор надевают на ось кронштейна и ось серьги, а центральную часть приваривают стремянками к балке.
6. Дышло изготавливают из прямоугольных труб 60х30 мм. Для изготовления двухлучевой конструкции передние концы труб состыковывают и приваривают к корпусу тягово-сцепного устройства агрегата, а задние с нахлестом в 200 мм приваривают к передним концам лонжеронов.
7. Прицеп готов. При желании его можно оборудовать стоп-сигналами, поворотниками и габаритными огнями.

Виды и особенности конструкций

Прицепы обладают различной грузоподъемностью, и это один из критериев, используемых при их классификации. Чаще всего в домашних условиях не возникает необходимость в применении устройств с высоким показателем грузоподъемности. Кроме этого, все прицепы для мотоблока можно разделить на группы в соответствии с их конструкцией:

• Цельные — имеют наиболее простую конструкцию, в которой дно и стенки соединяются неподвижно.
• С откидными бортами — отлично подходят для транспортировки крупногабаритных грузов.
• Самосвальные — удобен во время проведения разгрузочных работ и позволяет увеличить их производительность.

Планируя приобрести прицеп или сделать телегу для мотоблока своими руками, важно учесть некоторые особенности конструкции

Если с цельными прицепными устройствами все достаточно просто, то в случае с другими типами это сделать необходимо

Особое внимание стоит обратить на следующие факторы:

• Самосвальные двухосные устройства с большим показателем грузоподъемности для облегчения работы оснащаются гидравлическим приводом.

• В одноосных моделях чаще всего опрокидывание осуществляется благодаря особому расположению центра тяжести и вполне достаточно оснастить их ручным устройством.
• Прицепы, имеющие грузоподъемность более 350 кг, оснащены механической тормозной системой.
