Как сделать из циркулярки стационарную пилу

Основные параметры – расчет мощности, оборотов, передачи

Характеристики дисковой пилы, двигателя и максимальной толщины пиломатериала, который можно порезать, взаимоповязаны. На покупном циркулярном диске указываются максимальные обороты, на которые он рассчитан. Число оборотов, передающихся двигателем на вал, должно быть меньше. Мощность двигателя влияет на максимально допустимый диаметр зубчатой пилы. Диаметр должен быть не менее, чем в три раза больше толщины материала, иначе пилить будет трудно. Считается, что для распиловки материалов толщиной 100 мм, нужен мотор не менее 1 кВт мощности.

Передачу делают только клиноременной – при попадании посторонних предметов под пилу, заклинивании материала, ремень проскальзывает на шкивах. Травматизм в таких случаях практически исключается

Важно правильно подобрать передаточное число

Берем во внимание два показателя: обороты двигателя и максимально допустимое число оборотов дисковой пилы. Рассчитываем необходимые диаметры шкивов. На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки – с меньшим, чтобы увеличить число оборотов

На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки – с меньшим, чтобы увеличить число оборотов

На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки – с меньшим, чтобы увеличить число оборотов.

Элементы конструкции созданного своими руками распиловочного станка по дереву

Чтобы сделать в домашних условиях стационарный станок для распиловки материалов, прежде всего нужно знать, из каких конструкционных элементов он состоит. Будь то выполненный своими руками станок из ручной циркулярки, болгарки или инструмент, собранный из разрозненных элементов, – набор основных деталей одинаковый.

Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе

Главными элементами стационарных циркулярных установок являются:

Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.

В конструкции циркулярки обязательно должны быть подвижные части приводов, а в цепь электропитания нужно вмонтировать кнопку для остановки двигателя в аварийных ситуациях.

Циркулярки любого неподвижного типа состоят из основных частей

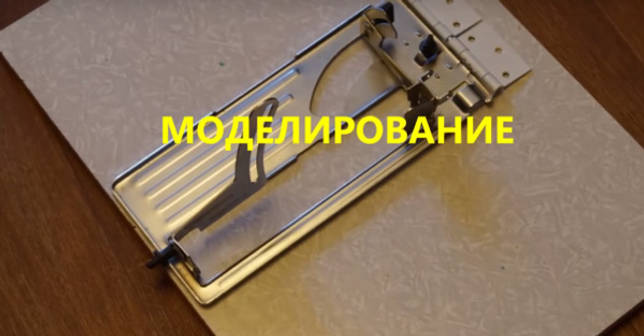

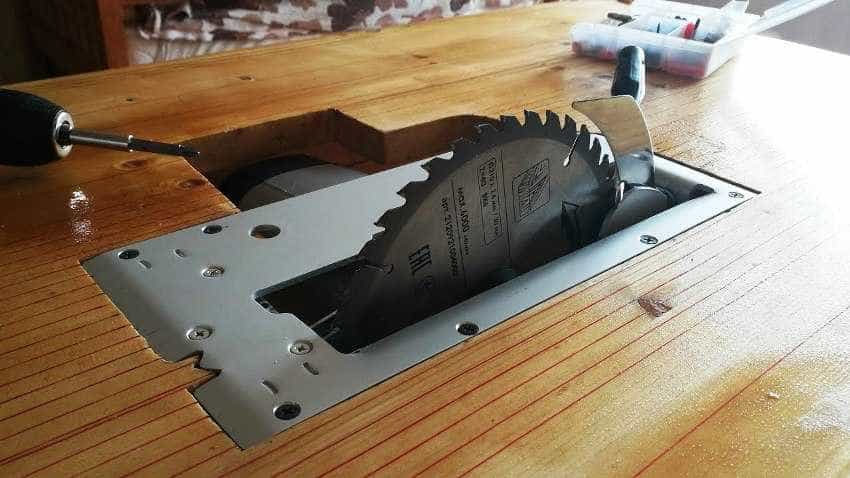

Циркулярка из ручной циркулярной пилы

В среде домашних мастеров распространено суждение, что самым простым способом обзавестись станковой циркуляркой является монтаж на станину ручной циркулярной пилы. Это усовершенствование позволяет обеспечить:

Обратите внимание!

Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками
Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины
Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож

Максимальное качество распила благодаря высокой частоте вращения диска с пилящей кромкой.
Хорошую сопротивляемость радиальной нагрузке благодаря надёжным подшипникам профессионально спроектированного и изготовленного устройства.
Лёгкую замену рабочего органа, не требующую сложных манипуляций.

Основным преимуществом конструкции с использованием болгарки является компактный мощный электродвигатель, обеспечивающий максимальную производительность при огромных оборотах и вращающем моменте.

Стационарная установка

Станок, похожий на заводские модели, нуждается в грамотном отношении в процессе сборки, поэтому нужно заблаговременно позаботиться обо всех мелочах. Настольный вариант «циркулярки» отличается от стационарного лишь высотой станины, что определяется особенностями работы и размерами будущих заготовок. Разовую обработку можно произвести и с помощью обыкновенной настольной пилы, которую после работы можно с легкостью убрать в кладовую или сарай. А вот мастеру, который постоянно имеет дело с древесиной, потребуется стационарная установка. Следовательно, ему нужно сделать стол для циркулярной пилы своими руками.

Циркулярный станок имеет следующие преимущества:

Такое оборудование позволяет делать более качественные и глубокие распилы.
Станок гораздо удобнее ручного оборудования.

Из вышесказанного можно сделать вывод, что циркулярные пилы, изготовленные самостоятельно, обладают вполне понятной и простой конструкцией, а чертежи, которые можно отыскать на просторах Всемирной паутины, значительно упростят процесс сборки оборудования. Перед самостоятельным изготовлением «циркулярки» следует по отдельности рассмотреть все необходимые элементы, чтобы понимать нюансы функционирования и установки самодельного оборудования.

https://youtube.com/watch?v=w6RRIT-3jIQ

Виды

Не стоит думать, что мини-пилы представлены лишь одной стандартной моделью. На самом деле в продаже сегодня можно повстречать много разных видов этого инструмента. Подобрать идеальный вариант удастся для проведения любых работ.

Стоит рассмотреть детально, какие разновидности маленьких циркулярок существуют и чем они отличаются друг от друга.

Ручная

Этот инструмент отличается довольно сложной конструкцией и устройством. Как правило, такие виды инструментов предназначены для работы с довольно тонкими и податливыми материалами.

Используя их, допустимо выполнять следующие задачи:

распиливать дерево, двигаясь вдоль волокон;
пилить дерево поперек волокон;
раскраивать различные подвиды дерева (к ним относятся такие материалы, как МДФ, ламинат и ДСП);
разрезать металл с тонкой и мягкой структурой.

Подобные инструменты отличаются следующими характерными признаками:

они имеют очень скромные размеры, позволяющие легко ими пользоваться и перемещать с места на место;
отличаются небольшим весом (этот показатель крайне редко превышает отметку в 2 см);
как правило, эти модели имеют небольшую мощность;
размер распилочного диска в ручных пилах небольшой;
глубина пропила данного инструмента также не отличается большой глубиной.

Дисковая

Дисковая мини-пила также отличается довольно сложной конструкцией. Главной деталью данного инструмента является диск, рассчитанный на распил разных материалов. Данный элемент имеет специальные зубчики и приводится в движение путем запуска электромотора. Такие инструменты хороши тем, что обычно оснащаются рядом дополнительных функций, которые являются очень полезными во время проведения тех или иных работ.

К таким дополнениям относятся следующие:

возможность регулировки глубины пропила – для этого есть возможность смещения режущей половины диска по отношению к упорной основе приспособления;
удаление пыли и стружки – в ряде моделей инструмента имеется специальный патрубок, необходимый для подключения пылесоса промышленного типа (особенно актуальна такая доработка, если речь идет о масштабных ремонтных работах, чтобы предупредить оседание пыли на других предметах мебели);
защита от случайного выключения – нередко для инициации пилы дискового типа по древесине требуется последовательно нажимать на две кнопочки;
постоянный режим работы (без перерывов) – это полезное дополнение приходится весьма кстати, если вы планируете осуществлять довольно длинные срезы, на которые уходит много времени.

Настольная

Иначе такая циркулярная пила называется стационарной. Она отличается многофункциональностью и весьма удобным применением. Более того, подобный станок вполне можно сделать своими руками, чем и занимаются многие домашние мастера. Конечно, указанный агрегат будет занимать больше свободного места, но и по своим функциям окажется более производительным.

Аккумуляторная

Поскольку современные аккумуляторы большой емкости имеют внушительные размеры, в небольшой корпус мини-циркулярки они помещаются с трудом. Емкая батарея в такой конструкции не помещается. Необходимо учитывать тот факт, что эксплуатация указанных инструментов хороша тем, что можно не держаться рядом с местами, где присутствуют источники электроэнергии.

Аккумуляторные модели хороши и тем, что их владелец может запастись дополнительной батареей. Последняя даст возможность продлить время работы агрегата.

Торцовка из циркулярки

Когда приобрести такой инструмент сложно из-за недостатка финансов, его можно сделать собственноручно.

Для монтажа понадобится:

Утолщенный лист металла.
Уголки из стали для прижима (используйте старую кровать).

Сварочник используют для резки в листе стали отверстия, а его торцы обрабатывают напильником.

Особо мощный электрический мотор для использования инструмента не требуется, хватит 0,9 кВт. Его монтируют на основу добавочной пружиной, исполняющей стабилизирующую задачу. Для вращения агрегата необходимо приделать ручку, в результате получится достичь постепенного передвижения пилы. Характеристики следующие:

0,2 м – диаметр режущего диска;
1500 об/мин – скорость вращения.

Это позволит при помощи инструмента, сделанного собственноручно, легко обрабатывать древесину толщиной до 0,07 м. Позаботьтесь о настраиваемых стойках и опорах. Для маятниковых стояков берите швеллер, крепящийся на основание из металла. В результате наш инструмент станет прочнее и тяжелее, однако торцовочные работы благодаря ему будут производиться с легкостью. Можно взять трехфазный электрический двигатель (2,3 кВт) и качающуюся на шарнирах плиту.

Надеть ремень на шкив электродвигателя. Маятник можно закрепить на основании материала каркаса. Для удобной работы с деревом диаметр пилы обязан быть 0,42 м, а скорость вращения – от 2800 об./мин. Прорезаем щель под диск.

Как видим, качественный инструмент возможно не только приобрести, но и сделать своими руками. Вот что у нас получилось:

Сфера применения самодельной циркулярной пилы

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания

Процесс изготовления может реализовываться двумя способами:

набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

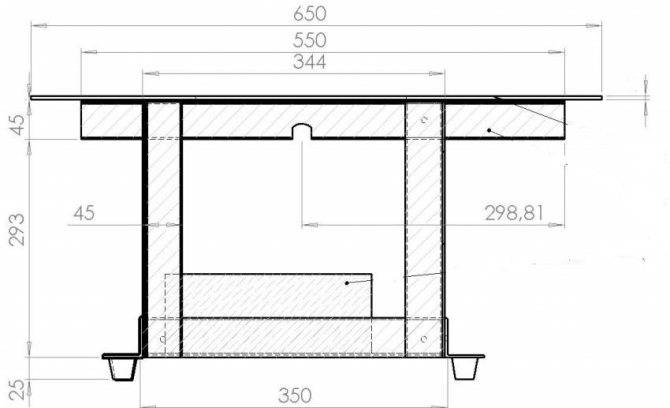

Схема изготовления циркулярки своими руками

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Преимущества

Когда инструмент (а тем более станок) производится самостоятельно, то его конструкция, как правило, максимально учитывает те потребности и стоящие задачи, которые предполагается решить с его помощью:

чтобы у погонажных деталей при резке не было бы заусенцев и заломов, нужно, чтобы циркулярная пила имела регулируемую скорость движения относительно разрезаемой плоскости (чтобы заусенцы убирались режущими кромками пильных зубьев);
предположим, нужно производить не обычную поперечную торцовку погонажных изделий, а под определенным углом. При этом необходимо, чтобы заготовка была зафиксирована во-избежании люфта во время реза;

Крайне трудно найти в продаже торцовочный станок, обладающей функцией не только поворота рабочего стола, но еще и опцией прижима заготовки. А если и удастся найти такой инструмент, то стоить он будет не дешево.

ну, и конечно же, цена. Торцовочный станок можно собрать буквально из подручных материалов, более того, из таких частей, которые нельзя использовать где-либо еще. Экономичность – чем не решающее преимущество?

Элементы конструкции созданного своими руками распиловочного станка по дереву

Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе.

Главными элементами стационарных циркулярных установок являются:

Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.

На заметку! Если конструкция предполагается сборная, то при создании циркулярки своими руками двигатель от стиральной машины будет наиболее удачным вариантом.

Циркулярки любого неподвижного типа состоят из основных частей.

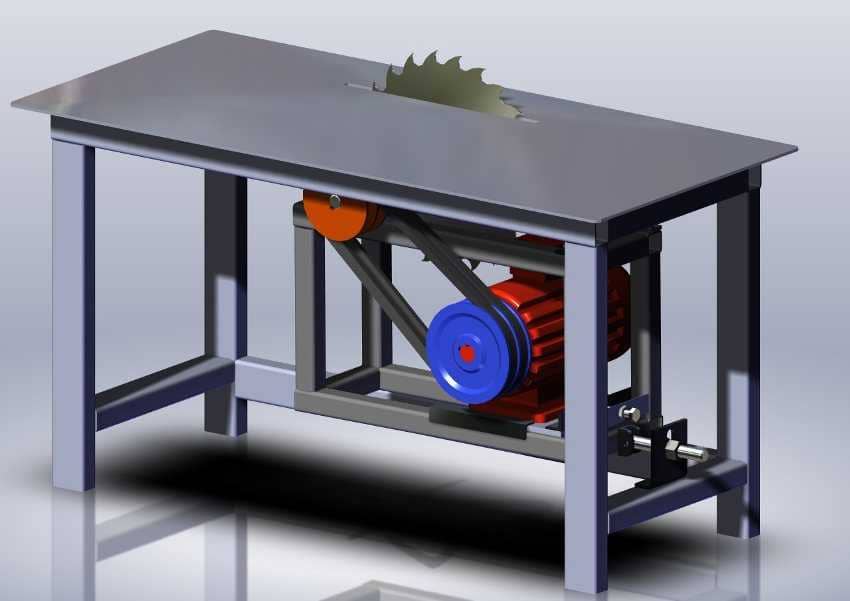

Самодельный стационарный станок

Предлагаемый проект стационарной циркулярной пилы собранной своими руками предусматривает использование уже готовых деталей и узлов. Сборка предусматривает всего несколько деталей, требующих токарную обработку. Основой модели выступает электромотор от старой стиральной машины.

Станина

Изготовление станины из профильной трубы было выбрано неслучайно. В конструкции использован профиль 20х20 мм и 25х25 мм.

Такая станина получилась прочной и устойчивой. Боковые стойки сделаны одинаковыми. Соединены они внизу профилем 25х25, а вверху имеется перемычка из трубы сечением 20х20 мм. Получившийся каркас настольной циркулярки приподнят над поверхностью на пластиковые ножки, это повысило устойчивость инструмента. На нижние перемычки установлены болты для крепления двигателя.

Узел крепления рабочего вала выполнен из гайки. Внутренняя резьба гайки сточена, диаметр соответствует внешнему диаметру подшипников вала. Для фиксации подшипников будет использовано стопорное кольцо, под которое сделана проточка.

Столешница

В качестве столешницы рабочего стола в циркулярке будет использован лист металла толщиной 2 мм. Этого вполне достаточно чтобы заготовка свободно перемещалась по рабочему столу.

В металле сделаны отверстия под посадку винтов с потайной головкой. Кроме металла в качестве стола можно использовать и дсп, и изготовить его из фанеры. Рабочий стол циркулярки рекомендуется делать так, чтобы к нему можно было установить упор.

Мотор

На двигателе уже имеется шкив. Это стандартный шкив, который применяется в стиральной машине.

В качестве точек крепления будут использованы удлиненные шпильки корпуса двигателя. Штатные шпильки были заменены на более длинные с резьбой М8. Кронштейны изготовлены из уголка 60х60 мм. В точке крепления к двигателю просверлены отверстия, а в местах крепления к станине сделана прорезь для регулировки натяжения ремня.

Передача вращения

В этой настольной циркулярной пиле будет использована ременная передача. От шкива двигателя вращение будет передаваться на рабочий вал при помощи клинового ремня. Шкивы на станке используются одного диаметра, поэтому скорость вращения рабочего вала будет такой же как и двигателя — 1450 оборотов в минуту. Это стандартные шкивы, используемые в стиральной машине.

Вал циркулярки взят из болгарки. Это решение вполне оправдано. Нет необходимости мудрить с токарными работами, уже есть готовая резьба с шайбами нужного посадочного диаметра. А подогнать диаметр вала можно своими руками, просто зажав вал в дрели и обработав его напильником.

Установленный на каркас рабочий вал со шкивом будет иметь такой вид.

Сборка

Сборка циркулярной пилы начинается с установки двигателя на каркас.

После установки двигателя надевается ремень.

После натяжения ремня и установки положения двигателя он фиксируется при помощи гаек.

Для защиты мотора от опилок на корпусе установлены защитные экраны.

Устанавливается и зажимается циркулярная пила на рабочий вал.

Для удобства включения устанавливается выключатель. Последний этап – установка рабочего стола циркулярки.

В качестве испытания проведено распил разных материалов: плиты из древесной щепы, куска ДСП, доски толщиной 30 мм.

Как видно результат впечатляет.

Нюансы использования

Пила, даже сделанная самостоятельно, может резать такие типы материалов, как:

Пластмасса.
Древесина.
Алюминий.
Цветмет и сплавы.

Максимальная масса изделия – 28 кг, что связано с его характеристиками. Этот вид дает возможность выполнять стыки в «ус», они распространены в багетных и мебельных мастерских.

Вот главный принцип работы: устройства снабжаются дисками, которые можно заменить, нацелить на резку конкретного предмета. Одни типы инструментов предназначены, чтобы устанавливать их под нужным углом, на заданном расстоянии, а другие дают возможность выполнять поворот только в одну сторону – это простые.

Параллельный упор для циркулярки своими руками

Параллельный упор – обязательное приспособление на циркулярном столе, без него выполнить ровный срез практически невозможно. Изготовить его самостоятельно можно следующим образом:

Из трех полос ламинированного ДСП следует выполнить U-образный профиль, внутрь нужно поместить и зафиксировать вставки, которые придадут жесткости. В итоге получится квадратное сечение.
Из двух параллельно расположенных реек делается направляющий канал, который болтами прикручивается к торцу стола в перпендикулярном пильному диску положении.
Затем из МДФ выполняется перевернутая Т-образная конструкция, которая прикручивается к упору и вставляется в канал.

Параллельный упор для циркулярки можно изготовить самостоятельно

Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты. В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов.

Крепление опорных ножек

Ножки стола изготавливаются из брусков подходящего сечения (чаще всего для этих целей используются те же заготовки 50х50 мм). Высота опор выбирается под конкретного человека, т. е. индивидуально.

При этом должен учитываться тот факт, что работать на циркулярном станке удобнее, когда столешница находится на уровне бёдер. Форма ножек перед окончательным их монтажом дорабатывается с учётом того, чтобы они сужались в сторону опорной части (площадь сопряжения с каркасным основанием должна превышать площадь опоры на пол).

Для повышения жёсткости и устойчивости конструкции в ней могут применяться стальные уголки, которые поджимаются таким образом, чтобы обеспечивать дополнительную «распорку» основания. Для их закрепления используются специальные болты с шайбами, устанавливаемые шляпками наружу.

Что понадобится для изготовления?

Рабочий орган заводской торцовки (двигатель, корпус, режущий диск) схож с обычной ручной циркуляркой. Поэтому ручная пила легко адаптируется под торцовку. Первое, что нужно – сама ручная пила. Остаётся добавить станину для крепления электропилы и размещения заготовок.

Возможны самые разные варианты конструкции, от простейших площадок для прямого пиления до сложных устройств: пиление под углами, с протяжкой для крупногабаритных заготовок. Поэтому может использоваться разный материал и детали.

Для станины лучше всего подходит фанера толщиной 10-20 мм. Её преимущества перед другими материалами:

Не хрупкая, как ДСП, не гнется, как ДВП.
Не коробится, как дерево.
Легко обрабатывается и крепится в условиях любой домашней мастерской, в отличие от металла.
Под крышей, без попадания влаги, служит достаточно долго.

Кроме фанеры, потребуется:

Крепеж для соединения деталей станины (саморезы, шпильки, болты, гайки).
Деревянные бруски или металлические уголки для соединений, шарнирного узла.
Ось шарнира (шпилька, длинный болт, шайбы, гайки).

Из инструмента обязательно потребуются и могут потребоваться:

Пилящий инструмент (ножовка, лобзик, циркулярная пила).
Дрель или шуруповёрт (также рекомендуем почитать, как сделать циркулярку из дрели).
Сверла нужного диаметра.

Размеры заготовок для станины будут зависеть от того, какую конструкцию выберет мастер и от габаритов собственно самой циркулярной пилы, на базе которой делается торцовка. Например, для торцовки заборного штакетника потребуется станина длиной по заготовке (1,2-2 м). Для мелких деталей подойдет более компактная станина.

На фото изображен пример так называемой обезьяны — отрезной циркулярки с абразивным диском по металлу, но она вполне служит примером того, какая маленькая станина может использоваться в такой конструкции.

Стоимость материалов и деталей рассчитать невозможно, так как они будут разными в каждом отдельном случае. У кого-то просто уже может быть все, что нужно для изготовления, и детали не будут стоить ничего. В случае покупки стоимость будет зависеть от того, какую конструкцию выберет мастер.
