Необходимые детали для сборки самодельной газонокосилки
Косилка для газонов не относится к ряду устройств первейшей необходимости. Но ее наличие позволяет облегчить работы по покосу травостоя, а также увеличить производительность труда. Самодельные газонокосилки достаточно просто изготовить на основе электромотора. Они состоят из таких же основных деталей и узлов, что и заводские устройства:
- приводного механизма (электродвигателя), обеспечивающего вращение режущих насадок;
- каркаса, предназначенного для фиксации на нем всех остальных конструктивных элементов механизма;
- защитного кожуха;
- ручки, позволяющей управлять устройством во время уборки травы;
- ножей;
- от двух до четырех колес;
- электрической системы управления: кнопки включения/выключения, связывающих элементы цепи проводов;
- шнура питания с вилкой;
- травосборника.
Все электрические газонокосилки работают по одному принципу. При подаче напряжения на электродвигатель, его ротор начинает вращаться. Вследствие этого закрепленный на валу нож развивает высокую скорость, срезая при этом травяные стебли.
Выбор подходящего электродвигателя
В качестве привода можно использовать электродвигатель, предварительно извлеченный, например, из таких устройств:
- из пылесоса;
- из триммера;
- из старой стиральной машинки;
- из болгарки.
Если требуется выкашивать небольшие площадки, то подойдет даже ненужная электродрель. Ее разбирать не потребуется, а только закрепить в вертикальном положении.
Оптимальным вариантом при необходимости покоса травы на большой территории считается использование асинхронного электромотора (от него мало шума при работе) мощностью 0,5 кВт и более. Рекомендуемое число оборотов составляет 3000 в минуту. Чем выше скорость вращения ротора электрического двигателя, тем быстрее вращаются лезвия, обеспечивая более ровное и качественное скашивание травяного покрова.
Чем длиннее установленные ножи (шире захват рабочего участка), тем с меньшим числом оборотов можно использовать двигатель из-за возрастания линейной скорости лезвий. Только его мощность, напротив, должна увеличиваться, чтобы преодолевать рост нагрузки. Домашние мастера практическим путем показали, что вполне работоспособным получится устройство мощностью 1 кВт со скоростью вращения ротора 1500 об/мин. При этом захват скашиваемой полосы составляет 0,5 м. Если применять электродвигатель небольшой мощности, то следует постоянно следить за остротой лезвий, регулярно затачивая их.
Когда в наличии имеется только трехфазный электромотор, потребуется его подключать вместе с пусковыми и фазосдвигающими конденсаторами. Они должны быть соответствующими по емкости мощности двигателя. Схемы электрических подключений можно без проблем найти в сети Интернет или специальной литературе.
Необходимые материалы для изготовления других элементов конструкции
Ножи – это рабочая часть инструмента, обеспечивающая скашивание травы. Чтобы изготовить их своими руками, понадобятся сплошные полосы твердой, качественной инструментальной стали длиной до 50 см, шириной от 2 до 5 см, толщиной 2-3 мм. Тонкие рабочие насадки лучше косят, толстые являются более прочными.
Самодельные ножи для газонокосилки выполняют в разных конструктивных вариантах.
- В виде одной сбалансированной относительно центра полосы длиной 30÷50 см с заточенными с нужной стороны ребрами и просверленным крепежным отверстием.
- Сборная конструкция, состоящая из 2-х лезвий длиной 5-8 см, которые закрепляются на стальной полоске одним либо двумя болтами.
- В форме диска.
Чертежи ножей представлены на фотографии ниже.
Колеса с ручкой можно взять со старой детской коляски. Фактически, она является готовым каркасом для самодельной газонокосилки. Также ручки можно сделать из металлических трубок.
При выборе колес необходимо учитывать, что оптимальной высотой ножей от поверхности почвы считается расстояние 5 см. Если поставить 2 ножа, то улучшается маневренность создаваемого агрегата, а если 3-4 штуки, то выше устойчивость. Колеса также можно вырезать из фанеры и установить совместно с подшипниками на посадочные валы.
Защитный кожух для электрического мотора можно сделать из жести, фанеры либо части стиральной машины, подходящая модель которой изображена далее на фотографии. При этом в нем делают отверстия, чтобы обеспечить нормальное воздушное охлаждение работающего электродвигателя.
Из крышки стиральной машины можно сделать также кожух вокруг ножей. Платформу для установки мотора изготавливают из фанеры или листового металла. Питающий шнур с вилкой подбирают от старых бытовых приборов, учитывая при этом мощность устанавливаемого электродвигателя.
Движок
Для подключения трехфазного мотора к однофазовой сети нужно использовать схему с рабочими и пусковыми конденсаторами. Инфы о подключении трехфазных движков к однофазовой сети в Вебе предостаточно. Легко отыскать и формулы расчета нужной емкости конденсаторов. Реально берут приблизительно 200 мкФ для мотора мощностью около 4 кВт. Для мощности 500-600 Вт довольно 60-80 мкФ.
Делая для мотора кожух, необходимо предугадать отверстия для остывания мотора.

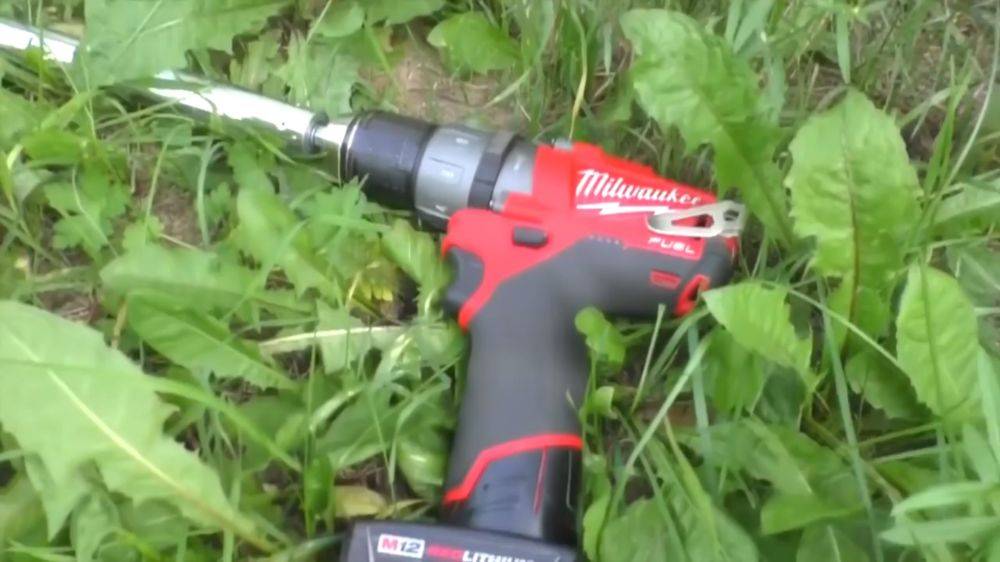

Сделать газонокосилку на дому конечно и используя обыденную электродрель с числом оборотов до 3000 об/мин. Придумать крепление дрели к каркасу очень просто. Но необходимо осознавать, что по надежности и длительности беспрерывной работы дрель не сравнится с асинхронным движком, если предстоит косить относительно огромную площадь, предпочтение необходимо дать последнему.

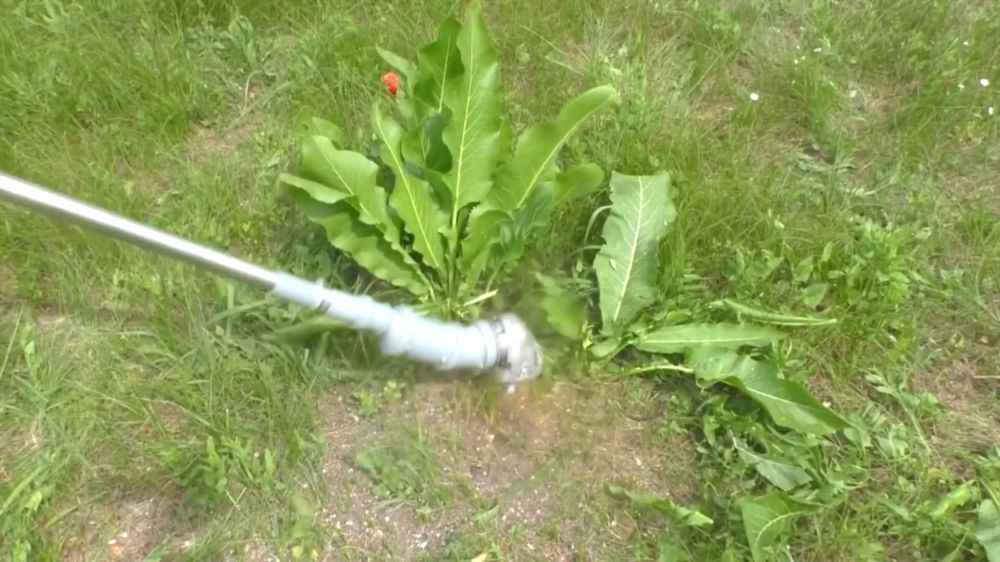

Дрель не просто подходит если вы поставили цель сделать самодельный триммер.
Если проход с дрелью, на самом деле просто сделать крепление ножика. Ножик с отверстием в центре зажимается гайкой на болте, а болт зажимается в патроне дрели.
Триммер из дрели или болгарки
Принцип создания самодельной конструкции на основе этого инструмента точно такой же, как и в моем случае.
Двигатель крепят на нижнем конце штанги, а рабочий нож изготавливают в виде насадки.
Принцип крепления ножа
Для дрели можно на обычную шпильку накрутить две гайки, стянув их ключами, а плоскость созданного упора использовать для установки ножа.
Крепежная гайка завершит эту конструкцию. Если поставить широкие шайбы, то фиксация будет прочнее. Стопорные гайки можно заменить одной, но ее потребуется приварить. Шпилька обратным концом вставляется в патрон дрели и зажимается, как сверло.
Отверстие ножа необходимо просверлить по центру, а собранной насадке обеспечить хорошую балансировку. Иначе возникнут боковые биения, на которые подшипники дрели не рассчитаны.
Устанавливайте правильное направление вращения ротора переключателем дрели. При включении триммера гайка должна работать на зажим ножа, а не откручиваться. В противном случае нож с острыми кромками может вылететь из крепления.
Насадка для лески триммера
Изготовить своими руками катушку для крепления лески можно, но я смысла особого в этом вопросе не вижу. Проще купить ее в магазине или использовать от поломанного триммера.
Дело в том, что в процессе работы, когда леска укорачивается, ее режущую длину можно восстановить простым ударом вращающейся головки о землю. Эта функция работает при соблюдении точных размеров насадки после сложных механических настроек. А одноразовое крепление лески требует частых выключений триммера для ее замены.
Как сделать фрезер из дрели своими руками: комплектующие, этапы изготовления, видео
Актуальность вопроса о том, как сделать фрезер из дрели своими руками, объясняется тем, что приобрести дорогостоящие серийные модели могут позволить себе не все домашние мастера. Между тем полезность такого устройства и необходимость его использования во многих ситуациях (выполнение строительных и ремонтных работ, изготовление всевозможных конструкций из древесины, декоративное оформление изделий из различных материалов) неоспоримы.
Несложную фрезеровку деревянных деталей можно выполнять на самодельной сверлильной стойке
Применяя фрезер, оснащенный соответствующим рабочим инструментом, можно успешно выполнять фрезерование изделий из древесины, формировать на них кромки различной конфигурации, подготавливать посадочные места для дверных замков и петель, создавать на деревянных деталях пазы, а также решать многие другие технологические задачи.
READ Как Настроить Карбюратор На Триммер Husqvarna 128r
Станок из старого электродвигателя
Самодельный фрезерный станок, при помощи которого достаточно успешно выполняют многие технологические операции, можно изготовить и без использования электродрели. Для того чтобы сделать такое устройство, вам потребуются следующие расходные материалы и комплектующие:
- приводной электродвигатель, в качестве которого можно использовать электромотор от старой стиральной машины и другой бытовой техники;
- патрон, в котором будет фиксироваться используемый режущий инструмент;
- переходник, при помощи которого вал приводного электродвигателя будет соединяться с патроном;
- листы ДСП или толстой фанеры для изготовления основания и вертикальной направляющей самодельного фрезера.
Самодельный станок на базе советского трехфазного двигателя
Подбирая для самодельного фрезерного станка электродвигатель, имейте в виду, что мощность последнего должна находиться в интервале 500–1100 Вт. Чем выше будет мощность приводного электродвигателя, тем на большую глубину можно будет выполнять обработку фрезером.
Очень важным требованием при изготовлении самодельного фрезерного станка является отсутствие люфтов в соприкасающихся элементах устройства. Если пренебречь этим требованием, можно столкнуться с тем, что обработка, выполняемая при помощи такого фрезера, не будет отличаться высокой точностью и качеством. Кроме того, на качество и точность обработки, выполняемой даже на самодельном фрезерном станке, серьезное влияние оказывают характеристики используемого режущего инструмента.
Как Сделать Ручную Дрель
В наш век господства различного электронного инструмента механическая дрель всеми забыта. Только немногие из мастеров старенького поколения сохранили раритеты: в их мастерских на знатном месте хранятся ручные устройства различных моделей — привет из прошедшего века от СССР. Все же, механические ручные дрели остаются самыми экономными, удобными и автономными, в сравнении с их потомками — электронными
Газонокосилка из бензопилы «Дружба»
Для того чтобы узнать, как сделать косилку своими руками, иногда требуется хорошая смекалка. На пунктах сборки металлолома всегда можно найти выброшенную раму из уголков. Реже, но все же можно найти и колёса на шарнире, желательно под углом 180 градусов. Но даже если найти такую раму не удалось, её можно с лёгкостью сварить из подручных материалов.
Рабочий вал движется за счёт ремённой передачи от самой пилы до шкивов, на которые и крепится леска. Такая конструкция будет служить многие года без надобности дополнительного обслуживания. Подобный вариант более сложен в изготовлении, так как имеет двухколёсную раму и два роторные резаки. С другой стороны, у него есть и свои плюсы, поскольку его производительность гораздо выше, чем у обычных самоходных аппаратов.
Самостоятельное изготовление аппарата и смекалка, конечно, повод гордиться своим изобретением. Но нужно также помнить, что коллективные конструктивные решения всегда будут лучше отображаться на качестве и безопасности конструкции.
К преимуществам самодельных аппаратов можно отнести:
- экономию средств на приобретении нужных материалов по низкой цене вместо нового инструмента;
- использование инструмента, который не имеет товарного вида, но не потерявший своей функциональности;
- самостоятельная сборка позволяет всегда усовершенствовать изобретение, а также знать его конструкцию идеально.
В такой модели высота не регулируется, и за счёт этого газон не всегда удаётся подстричь ровно. А также минусом является отсутствие ёмкости для сбора травы, что автоматически увеличивает трудозатраты человека. Тяжёлый инструмент самостоятельной сборки иногда может испортить газон своим весом. Это объективный фактор в пользу выбора заводской модели вместо самостоятельной сборки.
Originally posted 2018-04-18 12:18:33.
Как сделать газонокосилку своими руками?
Покос травы на загородном участке позволяет придать территории ухоженный и приятный вид. Но постоянно делать это ручной косой очень неудобно, не говоря уже о серьезной потере времени и затратах сил. Но не всегда есть возможность приобрести газонокосилку. Тогда можно сделать ее своими руками. Попробуем разобраться в тонкостях и особенностях этого процесса.
Из болгарки
Создать неплохую косилку для газона легко, если использовать обычную болгарку. Корпус устройства делается из автомобильного диска. Его следует распилить на пару частей. К одной из них осуществляется приваривание крышки. Сбоку делается дырка, где будет располагаться передняя часть косилки. На корпусе закрепляются ручка, а также колеса. В кожухе или проделываются дырки. Прибор закрепляется на корпусе с использованием болтов. Также из стали следует сделать нож. Его края следует хорошо заточить и установить его, как пропеллер.
Нож крепят к болгарочному валу, после чего закручивают гайку. На финальном этапе его прикручивают при помощи шурупа, установленного в гайку. Выключатель на устройстве фиксируется благодаря брусу. На ручку ставим выключатель и штекер, дабы к нему легко было присоединить удлинитель при необходимости.
Из стиральной машины
Чтобы создать газонокосилку из старой стиральной машины, потребуются:
- двигатель от нее;
- ножи из стали;
- колесики;
- труба, что станет основой для ручки;
- электрический привод;
- вилка;
- выключатель.
Если косилка будет делаться из двигателя от машинки, то лучше взять модель мощностью 170-190 Вт, оснащенную стартовым реле с конденсатором. Также требуется подобрать колеса.
Ножи должны быть изготовлены из стали, имеющей 2- или 3-хмиллиметровую толщину и полуметровую длину. Режущая часть немного гнется вниз, что позволяет уберечь вал от попадания в него различных предметов. Ручку создают из трубки, дабы устройство было удобно держать. К раме ее крепят сваркой.
На шасси от тележки монтируют платформу, выполненную ранее из листа. Потом делается отверстие для моторного вала. На передней части устанавливают стальную решетку в качестве защиты. Верхняя и нижняя ее части прикручиваются болтами, к которым приделывают проволоку.
Решетка устройства позволяет создать зазор для ножа. Мотор прикрепляется так, чтобы вал прошел в отверстие. На него монтируется заточенный ранее нож, а посредине проделывается дырка.
Нож следует сбалансировать и провести центрирование. Мотор прикрывается кожухом для защиты. Учитывая, что он должен охлаждаться, когда работает, в кожухе также должны быть дырки. К нему присоединяется проводка, закрепляющаяся на корпусе. Металлическую ручку следует обернуть чехлом из резины, дабы защититься от возможного удара током.
Из бензопилы
Можно переделать в косилку бензопилу. Берем мотор, который нужно поставить на тележку. Она делается по типу рамы из профильных уголков 2,5 на 2,5 сантиметра. Ее размеры будут примерно 50 на 60 сантиметров. По углам устанавливаются колеса. Также туда следует установить штурвал и шину.
Из трубы делается ручка, высоту которой можно регулировать. К ней прикрепляют штурвал, шланг и трос. Теперь двигатель прикручивается на раму. Шину закрепляют с использованием дырки в редукторе. Снизу ставят кожуховые крепежи. Это будущая основа косилки. Теперь остается установить ножи с использованием сварки. Это осуществляется на звезду пилы на предварительно установленный отрезок трубы.
Технология сборки газонокосилки
Как сделать газонокосилку своими руками? В первую очередь изготавливается металлический каркас. В него устанавливается двигатель, который крепится с помощью болтов. В нижней части каркаса крепится режущий механизм, соединенный с двигателем. Нормальное расстояние между ножами и грунтом – 7 см. Мешок для сборки травы крепится сразу за режущим механизмом, по образцу промышленного варианта.
Вокруг ножей нужно приварить защитный кожух. Двигатель и соединение с ножом должны быть прикрыты от попадания травы, при этом сохраняются вентиляционные отверстия
Наличие вентиляции особо важно для двигателей маленькой мощности
Ручка должна быть приварена в удобном положении под правильным углом и нормальной длины. Применение сварки самый надежный метод изготовления каркаса и крепления деталей. Но при отсутствии аппарата или навыков в работе, допустима сборка из готовых элементов, присоединением болтами.
Основа качественной электрической поделки
Запросто своими руками из болгарки можно смастерить электрокосу. Главное, чтобы данная поделка была качественной и постоянно использовалась до полного износа. Потом ее можно применять для разных видов работы.
Садовый триммер быстро делается своими руками и долговечен в эксплуатации.
Стрижка газонов не требует особых требований для самодельных триммеров. Минимальные приспособления обеспечивающие подключение аппарата:
- Простой удлинитель, толщиной 2,5 мм;
- Электрическая вилка;
- Рабочий выключатель.
Сам садовый триммер имеет следующие составляющие:
- Корпус с вентиляционным отверстием, который покрыт частью ПЭТ бутылки.
- Огибающая корпус стальная полоса 20 см на 8 см.
- Болты, скрепляющие все отверстия.
- Ручка, приваренная к 15-ти дюймовой круглой трубе.
- Изолента, обтягивающая все соединения. Например: выключатель, вилку, приваренные гайки М10, трубы и т.д.
Для скрепления всех заготовленных деталей сверлятся отверстия размерами от 2,5 мм до 4,5 мм. Все они распределяются по триммеру равномерно. Так чтобы закручиваемые гайки не мешали друг другу.
Диски собранного триммера находятся на расстоянии около 3 см друг от друга. Что обеспечивает проход срезанной травы.
Круговой вал скрепляется зажимной гайкой. Так затягивается конечность, из которой не вылетят острые вертящиеся диски.
Raspredwal › Блог › Триммер своими руками или сам себе дачник
Пришло время косить траву чтоб залить огород в бетон, че делать… Триммера нет, а покупать на один раз за 5-7 килорублей не охота… А дешевле — вообще смерть после первого касания земли иди малого деревца… Но не беда, есть у меня болгарка (ушм) китайская за 500 рубасов, старый тормозной диск с велосипеда, труба из хз какого то китайметалла и удлинитель на 15 метров плюс 5ти метровый… Бум колхозить
Комментарии 24
Из серии, как не надо делать…
работал в плотной джинсе и защитной маске, плюс сварочные перчатки, камни отлетали, но я практически не чувствовал.
Угарно конечно, Но Терзают смутные сомненья, что косой/ серпом было бы быстрее и менее напряжно.
мне нужно было работать как тяпкой, то есть под корень…
Достоинства конструкции
Заняться изготовлением самодельной электрокосилки побуждают несколько причин:
- Низкая стоимость устройства в сравнении с аналогами заводского изготовления.
- Экологичность электродвигателя. Газонокосилка «на электрической тяге» не продуцирует вредных выхлопов, как бензиновая.
- Низкий уровень шума.
- Простота эксплуатации: отсутствует необходимость хранить и периодически заправлять топливо.
- Компактные размеры.
Но следует быть готовым и к некоторым особенностям:
- Электрокосилка не автономна: радиус ее действия ограничен длиной сетевого провода. Но при размерах газона до 12-ти соток этот недостаток особого значения не имеет.
- Ограниченная мощность. Бензиновые газонокосилки обычно являются более мощными, причем мощность электрического варианта ограничена еще и возможностями проводки.
- Опасность поражения электротоком при работе на влажном газоне.
Самодельный вариант уступает моделям заводского изготовления в следующем:
- не является самоходным;
- отсутствует возможность регулировки высоты ножа;
- не предусмотрена функция сбора травы;
В самодельных конструкциях нет надежной влагоизоляции токоведущих частей.
Триммер из болгарки
Болгарка есть у каждого мастера. Это самый подходящий инструмент для создания триммера. В отличие от магазинных устройств он сильнее по мощности и имеет хорошие обороты.
Рассмотрим, как изготовить триммер из болгарки своими руками, порядок работ:
- Вначале готовят скобу. Она предназначена для обхвата корпуса болгарки. Металлическую пластину прикладывают к корпусу и сгибают.
- С двух сторон корпуса находятся резьбовые отверстия, в которых крепится перекидная ручка. К ним прикрепляют скобу триммера.
- В скобе с двух сторон просверливают отверстия таким образом, чтобы они соответствовали проемам, находящимся на корпусе инструмента. Для точности на детали делают пометки маркером, зажимают ее тисками и сверлят.
- Затем к скобе приделывают направляющую. Ее размер должен соответствовать длине корпуса или быть немного короче. Направляющую прикрепляют сварочным аппаратом, остатки окалины сбивают. Деталь шлифуют щеткой по металлу.
- Из металлической трубы изготавливают ручку (штангу). Чтобы ручку закрепить под уклоном, кончик трубы срезают под скос. Готовую ручку приваривают к конструкции, окалину сбивают и деталь зачищают щеткой.
- Чтобы прикрепить инструмент, нужно открутить защитный диск болгарки.
- Затем самоделку устанавливают на колеса. Для этого можно позаимствовать колеса от тележки или детской коляски с кронштейнами.
- Вначале монтируют болгарку, затем колесо с кронштейном. Все закрепляют болтом. С другой стороны делают такой же крепеж.
- Режущий узел изготавливают из стального троса. Подойдет капроновый провод, предназначенный для триммеров. Его продевают сквозь зажимную гайку и отверстие для ключа по методу крест-на-крест. Затем гайку закручивают вместе с тросами.
- Провод фиксируют изолентой.
По технике безопасности рекомендуется изготовить для устройства защитное приспособление. Кожух для болгарки делается из алюминиевого листа или тонкой жести.
Конструкция из болгарки
Способов создания подобного аппарата довольно много. Самый простой — это её прикрепление болтами к заранее подготовленной платформе или основе.
Наиболее распространённый вариант — это сборка такой самоделки, используя детскую коляску.
Для этого необходимо:
- Разобрать коляску, но оставить основу с колёсами.
- Подготовить доску, которая будет ложиться на оси колёс.
- Зафиксировать её.
- Прикрепить к доске болгарку стяжками или хомутами.
- На болгарку нужно установить лезвия или леску.
- Прикрепляют включатель к ручке.
Такую конструкцию можно оснастить защитным кожухом для того, чтобы трава не разлеталась в стороны, или ёмкостью для сбора отходов.
Мастера-самоучки за всю историю уже придумали очень много моделей самодельных машин. Они рознятся за формой сборки и сложностью конструкции. Более продвинутые модели имеют функцию регулировки высоты покоса и т. п. Делать косилку своими руками нужно так, чтобы безопасность была превыше всего. Кнопку включения механизма нужно устанавливать таким образом, чтобы аппарат выключался сразу же после её отпускания.
Тихий триммер из болгарки своими руками
Когда приходит летняя пора и неизбежно вырастает вокруг дома ненужная растительность, мы достаем свой триммер с утра пораньше и с громким шумом мотора облагораживаем территорию. Соседям сегодня не повезло.
В данной статье будет показан способ, как сделать неприхотливый тихий триммер из запчастей, которые имеются в большинстве домашних хозяйств. Этим стоит заняться лишь по тем причинам, что он:
- Не требует горючего;
- Мало весит;
- Тихий;
- Прост в изготовлении.
Для изготовления триммера из болгарки потребуется следующий материал:
- Ненужная маленькая болгарка с алюминиевым редуктором;
- Соединительная гайка м8 – 2 шт.;
- Болт м8 длиной 4 см;
- Гайка м8 – 4 шт.;
- Гайка м12 – 2 шт.;
- Шуруповерт;
- Карданный переходник ¼ дюйма под гаечную головку;
- Металлическая трубка диаметром 30 мм длиной 130 см;
- Шайба с внешним диаметром 30 мм внутренним 10 мм толщиной не менее 2 мм – 6 шт.;
- Металлический пруток с резьбой диаметром 12 мм длиной 80 см;
- Металлический пруток с резьбой диаметром 8 мм длиной 80 см – 2 шт.;
- Подшипник 8х22х9 мм – 3 шт. (один открытого типа, остальные закрытого);
- Резиновый шланг с внутренним диаметром 20 мм с толщиной стенок 4 мм длиной 10 см;
- Заглушка на канализационную трубу диаметром 50 мм;
- Отвод D50х35гр;
- Муфта ремонтная D50;
- ПВХ переходник 50х32 мм;
- ПВХ труба 32 мм – 10 см;
- ПВХ труба 25 мм – 10 см;
- Металлический хомут диаметром 35 мм;
- Хомут трубный, с гайкой 1 ½ дюйма.
В процессе изготовления триммера из болгарки необходим следующий инструмент:
- Ключ для болгарки;
- Крестовая отвертка;
- Плоская отвертка;
- Тиски;
- Ножовка по металлу;
- Торцевые кусачки;
- Заточной станок;
- Набор плашек;
- Набор сверл;
- Рулетка;
- Изолента;
- Молоток;
- Пассатижи;
- Набор ключей.
Техника безопасности при эксплуатации самодельной газонокосилки
Независимо от типа силового устройства, сделанная своими руками газонокосилка является травмоопасной техникой. Существует несколько угроз: травмирование вращающимся лезвием, удар предметом, отскочившим из-под косилки, поражение током или возгорание топливного бака.
Для минимизации рисков во время работы следует строго придерживаться правил безопасности:
- Кошение травы выполнять в закрытой обуви и длинных брюках. Для защиты глаз от пыли желательно использовать очки.
- Работы выполнять только в условиях хорошей видимости.
- Возле включенного агрегата не должны находиться дети и животные. Радиус опасной зоны – 30 м.
- Электрической косилкой запрещено подстригать мокрый газон.
- При необходимости отлучиться, двигатель следует обязательно обесточить.
- Все детали можно очищать или ремонтировать только при выключенном и остывшем механизме.
- При облагораживании склона передвигать косилку необходимо вдоль холма, а не вверх-вниз.
- Задний ход и перемещение по твердому покрытию выполнять на выключенном двигателе.
Техника безопасности при кошении травы
Тем, кто имеет некоторые навыки сварочных работ, представление об устройстве и принципе работе газонокосилки, не составит особого труда изготовить такую технику собственноручно. Однако действовать надо предельно осмотрительно, ведь незначительная ошибка существенно повышает травмоопасность.
Триммер из болгарки. В любой момент болгарка с лёгкостью превращается в косилку, и наоборот.Для косилки нужно добавить удлинитель или мягкий двойной провод сечением 2,5, розетка, выключатель и вилка. Разрезать провод со стороны розетки 30 см и вставить выключатель (желательно от дрели, болгарки той же мощности)
В моём случае пользоваться болгаркой я не буду, поэтому убрал часть корпуса болгарки с кнопкой, чтобы уменьшить размеры.
Главное надо закрыть все отверстия для охлаждения, я заклеил их скотчем, а корпус- частью от пластиковой бутылки.
Так как вентиляция закрыта,то надо не перегружать.
Все детали косилки собраны из подручных средств, корпус и ручка взята с отопительной 15-й трубы, крепление с болгаркой стальная пластина от 2 до 3 мм, согнута под углом 90 гр., и приварена к трубе под углом 45гр.
Ручка (уголок трубы) 90гр. крепится к корпусу болтом резьба М10 и можно регулировать под рост, за него же цепляется ремень.
Все размеры на фото крепления указаны для болгарки с диском на 180 . Поэтому отверстия для болтов надо подгонять под размеры корпуса болгарки.
Выключатель перенёс на край корпуса, добавив 1,5м. медного провода 2,5сеч., и закрепил изолентой предварительно изолировал (вставил в камеру с велосипеда)
Самое главное и сложная деталь В моём случае — это крепление лески. Уменя ушло несколько месяцев на тесты различных версий креплений, чтобы добиться желаемого результата. Крепление делается из двух старых алмазных дисков по камню. вырезается болгаркой серцевина диска как на фото.
Стачиваем ещё углы затем эту сердцевину диска ставим на болгатку, и сильно не давим,точим об наждачный камень до круга ф90мм. 2шт.
Отмечаем диаметр 50мм. на одной и сверлим отверстия как на фото.Отверстия 4,5 и 3,5 это для лески 4 и 3 диаметра. Можно просверлить и 2,5 для лески 2,5 . Крепим леску как на фото, леску 18см. вставляем в отверстия и загибаем.
Длинный край лески должен быть между двух дисков, эажимаем гайкой посильней (гайку переваорачиваем) .
Прошло больше трёх лет, всё работает!
Ещё убрал крепрение лески, что описывал в начале. Оставил стандартное заводское крепление дисков и ими зажимаю леску
(только леска типерь должна быть толстой, уменя 4 мм) иначе будет скручиваться.
Всё- можно косить,но не забываем о технике безопасности и спец одежде!
Из стиральной машины
Важно помнить о том, что для привода самого ножа будущей газонокосилки необходимо выбрать хороший подходящий и качественный двигатель электрического характера. Но и здесь вам на помощь вам придет стиральная машинка, так как ее двигатель великолепно подходит
На видео косилка из стиральной машины своими руками
На видео косилка из стиральной машины своими руками.
Если вы хотите самолично собрать себе помощника, то предлагаем вам взглянуть на сегментную косилку своими руками, которая прослужит вам долгие годы.
Сделать электрокосу можно также на основе двигателя из стиральной машины. Он асинхронный и включается посредством кнопки. Заводилку можно изготовить из возвратной кнопки, например, от измерительных приборов. Достаточно компактные размеры мотора позволяют не делать большую тележку, как в предыдущем варианте.
Ножи изготавливаются по аналогии с описаниями выше. Но есть один важный момент — чтобы двигатель из стиральной машины подготовить к работе в качестве триммера, следует не забыть сделать для него защитный кожух. Он убережет привод от травы. Но при этом необходимо позаботиться о защите от перегрева, то есть — кожух должен быть больше по размеру и иметь отверстия для вентиляции.
Если вам потребуется скосить растения с толстыми или жесткими стеблями, то обычная леска с этой задачей не справится. Поэтому без специального металлического ножа вам не обойтись. Ножи для триммера можно купить в специализированном магазине, а можно сделать самостоятельно, например, из старого диска от циркульной пилы (без напаек). Делается нож следующим образом.
- Сначала на диске делается разметка. “Лепестков” можно сделать столько, сколько вы пожелаете, например, два, три, четыре или пять, как в данном описании.
- Далее, с помощью болгарки, по разметке делаются 2 радиальных надреза.
- После радиальных пропилов необходимо с помощью той же болгарки соединить 2 надреза, сделав продольную канавку достаточной глубины, чтобы можно было отломать вырезанный кусок диска.
- Зажмите почти отрезанную часть заготовки в тиски и отломайте ее.
- Проделайте эту операцию со всеми “лепестками” будущего ножа. Все неровности можно обточить на абразивном круге.
- Когда заготовка будет готова, заточите одну сторону каждого “лепестка” под углом 45°.
Как сделать триммер своими руками
Вопрос о том, как сделать триммер своими руками, всегда актуален среди владельцев частных домов с небольшим земельным участком. Аккуратный и ухоженный газон возле дома, это не только красиво, но ещё и безопасно в плане отсутствия клещей на нём.
О том, как избавиться от клещей на дачном участке рассказывалось ранее, сегодня же будет рассмотрен вопрос — как сделать триммер своими руками из самых подручных для этого средств.
Сегодня в продаже можно встретить различные варианты триммеров, работающих как от электричества, так и от бензина. Однако не всегда есть возможность купить триммер, да и в большинстве, случае он не так уж и нужен.
Преимуществами же самодельного триммера из дрели или болгарки является то, что когда нужно покосить газон возле дома, триммер с лёгкостью собирается. При ненадобности же, дрель или болгарка с триммера снимаются и используются по своему прямому назначению.
