Как сделать циркулярку из двигателя

Конструкция – основные узлы, их назначение

Циркулярная пила стационарная своими руками создается с продвижением в нескольких возможных направлениях:

• приспособление имеющегося ручного инструмента, используя двигатель и дисковую пилу для новых возможностей;
• совершенствование промышленных изделий для расширения функционала;
• сборка из отдельных деталей, изготовленных, в основном, собственными силами.

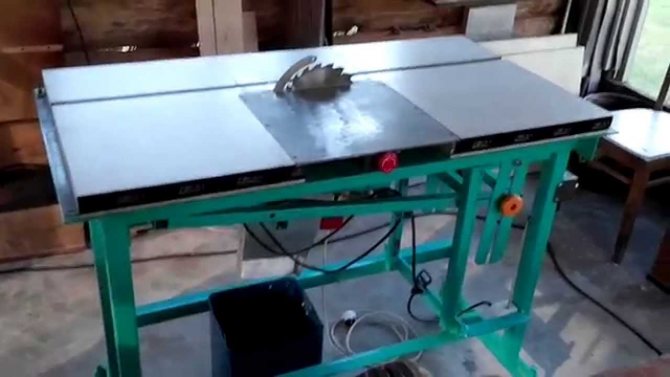

Стационарный циркулярный станок включает несколько основных узлов: стол, вал, двигатель и некоторые другие, характеристики которых не столь важны.

Делаем верстак со встроенной пилой дешево и сердито

Стол служит для крепления деревообрабатывающих механизмов. Его можно собрать полностью из металла, что предпочтительнее, особенно для станков с двигателем большой мощности. Из дерева тоже получаются хорошие столы для циркулярки. Но необходимо учитывать, что столешницу следует покрыть листом металла, иначе дерево скоро износится. Столы должны быть очень жесткими и устойчивыми, способными выдержать немалую нагрузку при работе. Поверхность делается идеально ровной, над вращающимися деталями обязательна установка щитков защиты.

Для самодельной циркулярки неплохо подходит двигатель от стиральной машины. Переносной инструмент годится меньше: их коллекторые двигатели рассчитаны только для недолговременной работы. У них очень высокие обороты, небольшой КПД, боятся засорения. Можно применить трехфазный электродвигатель, но если в хозяйстве нет 380 В, понадобится приобрести конденсаторы, чтобы он работал от 220 В.

Самым ответственным узлом является вал. Используют готовый, если имеется, или вытачивают из металла-кругляка. Работу на токарном станке выполняют за один установ, затем в сборе с рабочими органами проверяют центрирование. Недопустимо даже минимальное биение, иначе в работе оно станет сильнее, при котором работать недопустимо. На валу предусматривают посадочные места: под дисковую пилу и под шкивы с другой стороны. Также можно сделать пазы для строгальных ножей.

Скорость диска и безопасность

Не обеспечив высоких оборотов зубчатого диска, невозможно гарантировать качество распила. Однако для самодельного оборудования, эксплуатируемого в условиях домашней мастерской, не менее важным является безопасность во время работы.

Нужно предусмотреть защитные устройства, которыми традиционно оборудуются промышленные образцы. Мнение, что дома без такой защиты можно вполне обойтись, не выдерживает критики.

Правила ТБ «пишутся кровью». Достаточно одного неловкого движения, чтобы попасть на стол хирурга

Поэтому безопасности стоит уделить самое пристальное внимание

Циркулярка из угловой шлифовальной машины

Если у вас есть собственная «болгарка», это очень хорошо. Для создания «циркулярки» нужно сделать осевую рукоять и скользящий упор к агрегату. В конструкцию скользящего упора входит пара отрезков стального уголка, размещенных по сторонам распилочного диска. С помощью гаек и болтов они соединяются поперечной связкой, а зазор между рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.

На «болгарке» нужно заранее натянуть ленточный хомут из металла винтовой стяжкой вниз. Затем нужно прикрепить сложенную вдвое металлическую полоску к отверстиям для скользящего упора. Стойку и хомут можно объединить, но в этой ситуации металлическая полоска получится слишком толстой.

Затем в редукторе будущего инструмента нужно будет сделать несколько отверстий для болтов. Для этой цели корпус разбирается, и обозначаются точки, где будет происходить сверление. С помощью сделанных отверстий закрепляется осевая рукоять, потому что «штатная» ручка не даст сделать хороший пропил, даже если у мастера очень сильные руки.

Рукоять создается из металлической трубки или прута. Конструкции можно придать форму рога или скобы. Концы элемента, с помощью которых она будет прикрепляться к редуктору, нужно снабдить отверстиями для установки крепежей.

Также нужно сделать штангу, которая будет регулировать процесс. Для этой цели нужно взять кусок металлического прута, из одного его конца сделать петлю, слегка ее расклепать и сделать отверстие для переднего упорного болта.

С другого конца штанги нужно сделать резьбу, которая позволит соединить ее с рукоятью. Заранее на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если вместо болгарки воспользоваться дрелью, можно изготовить аналогичный инструмент.

Таким образом можно самостоятельно сделать из обыкновенной болгарки хорошую циркулярную пилу, с помощью которой можно разрезать различные материалы.

Компактный настольный станок

Выше говорилось о том, как собрать ручную циркулярку. Теперь расскажем, как превратить это устройство в стационарное. Этот процесс предполагает изготовление станины П-образной формы из трубы, а также установку поперечного рычага. Нижние концы конструкции должны изгибаться горизонтально по направлению распила. К столу они крепятся с помощью болтов. Устойчивость обеспечивается дополнительными опорам.

Подвижность рычага обеспечивается посредством распила горизонтального сегмента на две одинаковых части, которые фиксируются между собой хомутами. Диск для распила крепится к вертикальному элементу станину хомутами.

https://youtube.com/watch?v=E-Id0wIrMys

Как сделать циркулярку из двигателя стиральной машины

• Если нет никакого желания делать отверстия в корпусе, то применяют кронштейны, которые фиксируются с 2-х сторон.
• Циркулярная пила в кустарных условиях, циркулярная пила своими силами, после не долгих раздумий приняли решение создания циркулярной пилы, сразу стало много вопросов, кое что нашел в сети кое что придумал сам, ну что же.
• Схема устройства циркулярной пилы.
• Стационарный станок, циркулярный станок, максимально приближенный к заводским моделям, требует грамотного подхода к сборке, поэтому до того как сделать циркулярную пилу стационарного типа, необходимо продумать нашему клиенту остается до мелочей.
• Концы металлической детали, которыми рукоятка крепится к редуктору, снабжаются отверстиями под крепежи.

После завершения у них продеваются длинные болты не снизу затягиваются гайками. Перечитайте начиная с, на рисунке выше хорошо видно двенадцать тысяч выдает двигатель, редуктор. Вовторых, из каких элементов состоит рама самодельной циркулярки. Для фиксирования положения крышки контрогается гайка сверху трубы на раме.

Для приведения ее в действие используется достаточно мощный очень электромотор. Через проделанные отверстия прикрепляется осевая рукоятка для циркулярной пилы. Благодаря какой} {занимается подобна нефти соединится с рукояткой.

None Любая уважающая себя самозанятая рука будет царапаться при виде такой многообещающей детали.

В этой статье мы расскажем вам, как сделать очень хороший легкий и компактный циркуляр на основе такого движка, на котором можно без проблем разгадать пятидесятую доску или даже планку 10×10.

Внимание! Сборка руками и ее дальнейшее использование могут быть опасными! Поэтому не принимайте этот случай, если вы не уверены в своих навыках и не следуете правилам безопасности!

Эта статья не призыв к действию. И помните, вся ответственность за то, что вы делаете, лежит только на вас!

Как сделать токарный и фрезерный станок из стиральной машины

Главная » Станок » Токарный станок из двигателя от стиральной машины

Хоть в профессиональной мастерской, хоть в обычном гараже нередко требуется для каких-нибудь хозяйственных надобностей точно насверлить несколько отверстий в металле, дереве и других материалах.

Обычная бытовая дрель для этого может не подойти, особенно когда нужна повышенная точность. На помощь может прийти сверлильный станок из стиральной машины, а точнее из двигателя стиралки, который можно сделать своими руками. Он обойдется вам совсем недорого.

Именно об изготовлении такого станка пойдет речь в статье.

Основные детали

Прежде чем собирать сверлильный станок с применением двигателя от стиральной машины, необходимо четко уяснить правила техники безопасности, как при сборке, так при последующей эксплуатации подобного оборудования.

Помните! Работа с самодельным сверлильным станком может быть опасна для жизни и здоровья! Будьте предельно внимательны и не забывайте, что при отсутствии необходимых навыков не стоит браться за изготовление таких агрегатов. Мы не призываем всех делать и использовать сверлильные станки и приводим данную информацию лишь в ознакомительных целях.

Итак, какие детали нужны для изготовления сверлильного станка? Условно все необходимые детали станка можно разделить на 3 группы: двигатель и приводной механизм, станина и механизм движения дрели в вертикальной плоскости, электронная начинка. В первую группу входят:

• коллекторный электромотор от стиральной машины автомат;
• шкив двигателя;
• шкив на вал дрели;
• клиновидный ремень.

Детали второй группы:

• стальной уголок 50 мм;
• стальная балка 30х60х30 см;
• квадратный лист металла 40х40 см;
• стальные скобы;
• старая рулевая рейка от ВАЗа восьмерки;
• крепеж;
• вал сверла;
• подшипники 6003 2RS;
• подшипники 8103;
• патрон от дрели;
• самодельная вертушка из трех шпилек, сваренных между собой.

И, наконец, детали третьей группы представлены электронной начинкой, которая будет управлять оборотами двигателя, чтобы сверлильный станок работал стабильно без сбоев. Проще всего использовать готовую микросхему TDA 1085, хотя могут быть и другие варианты.

Механизм станка

Изготавливая сверлильный станок из двигателя стиралки и других моторов, самоделкины уже давно уяснили, что проще добиться желаемого, используя как можно больше стандартных штатных деталей.

Пусть это сделает конструкцию несколько дороже, зато она будет надежнее и дольше прослужит, а главное собрать ее будет проще. Яркий пример – использование рулевой рейки от ВАЗа при изготовлении подвижного механизма.

В сущности это и есть подвижный механизм, остается лишь придумать ему достойное обрамление.

На картинке выше вы видите начальный этап изготовления механизма сверлильного станка. Стальную балку мы надежно привариваем к листу металла, создавая, таким образом, надежную и крепкую станину. К стальной балке расположенной вертикально мы прикручиваем на болты со скобами рулевую рейку от ВАЗ 2108 так, как показано на рисунке.

Далее нетолстую стальную шпильку мы режем на 5 частей и свариваем из них вертушку. Можно купить готовую штатную вертушку от любого станка подходящих размеров.

В данном случае у нас сразу возникли проблемы с креплением вертушки, и нам пришлось прорезать небольшую выемку в основании стальной балки.

Переходим к более сложному этапу, а именно к изготовлению основы подвижного механизма и частей самого механизма, без которого сверлильный станок не сможет функционировать. Отдельно эта часть станка демонстрируется на рисунке выше.

1. Из обрезков уголка надо сделать прямоугольную раму с припуском с одной стороны, для крепежных элементов. На эти большие болты одеты подшипники, благодаря которым данный важнейший элемент конструкции как по рельсам будет двигаться вверх и вниз по балке.
2. К раме сбоку привариваем еще один обрезок уголка, в котором нужно просверлить отверстие под болты. Ими рама прикручивается к подвижной рулевой рейке.
3. Из двух обрезков уголка свариваем квадратный профиль, в тело которого мы вставим вал сверла с подшипниками. Соответственно с одной стороны на вал будет одет патрон, а с другой шкив.

Станина на основе металлических профилей (уголков)

Верхнюю часть металлической станины удобнее всего изготовить в виде прямоугольной рамы 600 на 400мм, сваренной из уголков на 25мм. К четырём углам этой конструкции привариваются трубные заготовки длиной 220 мм (рекомендуемый диаметр труб – 17-20 мм).

Станина должна обеспечивать жесткость конструкции станка

На раме с помощью болтов фиксируются два продольных уголка, используемых для крепления вала в подшипниковой обойме.

Расстояние между уголками определяется исходя из длины вала, а применяемые для установки подшипники закрепляются на них специальными хомутами.

Нижняя часть каркаса станины в целях придания ей большей устойчивости изготавливается (сваривается) из металлических уголков на 40 мм.

Для крепления рабочего вала используются подшипник закрытого типа

Поперёк каркаса привариваются две перемычки из этого же материала, используемые для закрепления электродвигателя. Здесь же располагается металлическая площадка, предназначенная для монтажа пусковой аппаратуры.

Подшипники крепятся к станине при помощи специальных хомутов

По углам получившейся конструкции привариваются трубные заготовки длиной, соответствующей размеру труб на верхней раме, но чуть большего диаметра (23-25мм).

Ближе к их краю делаются специальные фиксаторы (барашки), используемые для зажима подъёмных труб верхнего каркаса, перемещаемых при натяжении ремня привода.

Порядок сборки механической части такого станка включает следующие операции:

• сначала берутся подшипники №202 и с силой забиваются на рабочий вал;
• после этого на том же валу с натягом фиксируется шкив, предварительно выточенный на токарном станке и имеющий внутренний диаметр ручья 50мм;
• затем на конце вала нарезается резьба под болт, используемый для зажима режущего инструмента (для более надёжной его фиксации под болт можно будет подложить паронитовые и металлические шайбы);
• по завершении этой части работ переходим к установке привода, изготавливаемого на основе трехфазного асинхронного двигателя мощностью 1,5кВт, (1500 об/мин). На вал такого двигателя насаживается шкив, имеющий внутренний размер ручья примерно 80мм;
• на следующем этапе сборки каркаса две готовые половинки станины соединяются вместе (при этом трубы меньшего диаметра вставляются в большие по размеру);
• в завершении работ на валу натягивается ремень, а затем конструкция фиксируется в этом положении посредством специальных струбцин-«барашков».

Изготовление столешницы

Рабочая поверхность выпиливается электролобзиком из фанеры по принятым размерам. Заготовка обрабатывается наждачной бумагой или шлифмашинкой. Кромки столешницы фрезеруются.

С нижней стороны листа выполняется разметка под крепление ручной пилы. Намечается сектор для отверстия под диск.

Если планируется распил заготовок под различными углами, прорезь должна иметь трапецеидальный контур с расширением вниз. Паз вырезается ручной циркуляркой, предварительно на концах намеченного сектора высверливаются отверстия ø10 мм. Также отверстия необходимо сделать в станине инструмента и столешнице для крепления на болтах.

Далее производится разметка рамы жесткости для горизонтальной поверхности стола. Ребра по периметру должны отступать от края столешницы на 5-10 см. Выпиленные по размеру доски прикладываются торцом к разметке на нижней поверхности листа, карандашом обводятся их контуры.

Схема столешницы для циркулярной пилы.

Посередине размеченного контура рамы проводится центральная линия.

На ней отмечаются места под саморезы для крепления ребер. Под крепеж высверливаются сквозные отверстия с фаской сверху для утапливания шляпок. Саморезы должны вкручиваться через 10-20 см, от углов рамы — на расстоянии по 5 см.

Доски сажают на столярный клей по намеченному периметру и зажимают струбцинами.

После высыхания клея, не снимая прижимных устройств, вкручивают саморезы с завинчиванием шляпок в потай. В углах в торец рамы вкручивается по 2 самореза. Затем к готовой столешнице необходимо прикрепить устойчивые ножки.

Какой двигатель выбрать, чтобы сделать циркулярку

Каждый хозяин хотел бы в гараже, на даче, в частном доме или при ремонте городской квартиры иметь устройство для работы с пиломатериалами. Но даже ручная дисковая пила стоит от 10 000 рублей. В этой статье речь пойдет о том, как изготавливается циркулярка из двигателя от стиральной машины, отслужившей срок. Такая самодельная электропила, собранная своими руками в домашних условиях, способна распускать доски пятисантиметровой толщины. При этом весит чуть больше 20 килограммов и легко перевозится в багажнике машины.

https://www.youtube.com/watch?v=5sBGdbhsLps

Циркулярная пила всегда пригодится в хозяйстве: на даче или в частном доме. Но не каждому по карману хороший дорогой инструмент, а дешевый аналог быстро выходит из строя. Выход из ситуации – изготовить циркулярную пилу своими руками. Например, можно ее сделать из двигателя от старой стиральной машины-автомат, который и выбросить жалко, и место занимает.

Рабочий мотор от стиральной машины-автомат не должен пылиться в гараже. Даже домашний мастер может найти ему применение. Мы расскажем, как изготовить самодельную циркулярку из двигателя стиральной машины.

Такой инструмент поможет напилить дров, освоить столярные работы

Однако будьте внимательны: неосторожное пользование самодельным станком может привести к неприятным последствиям. Поэтому, прежде чем браться за работу, вы должны быть полностью уверены в своих силах. Для диска размером 350 мм понадобится 1 кВт энергии для запуска

Диск диаметром 170 мм потребует около 500 Вт. Поэтому можно поставить мотор от старой стиралки

Для диска размером 350 мм понадобится 1 кВт энергии для запуска. Диск диаметром 170 мм потребует около 500 Вт. Поэтому можно поставить мотор от старой стиралки.

В стиральной машине оборотами управляет таходатчик, который контролирует модуль управления. Но к циркулярке невозможно подключить модуль, поэтому установите регулятор напряжения. Используйте схему подключения для правильной установки мотора.

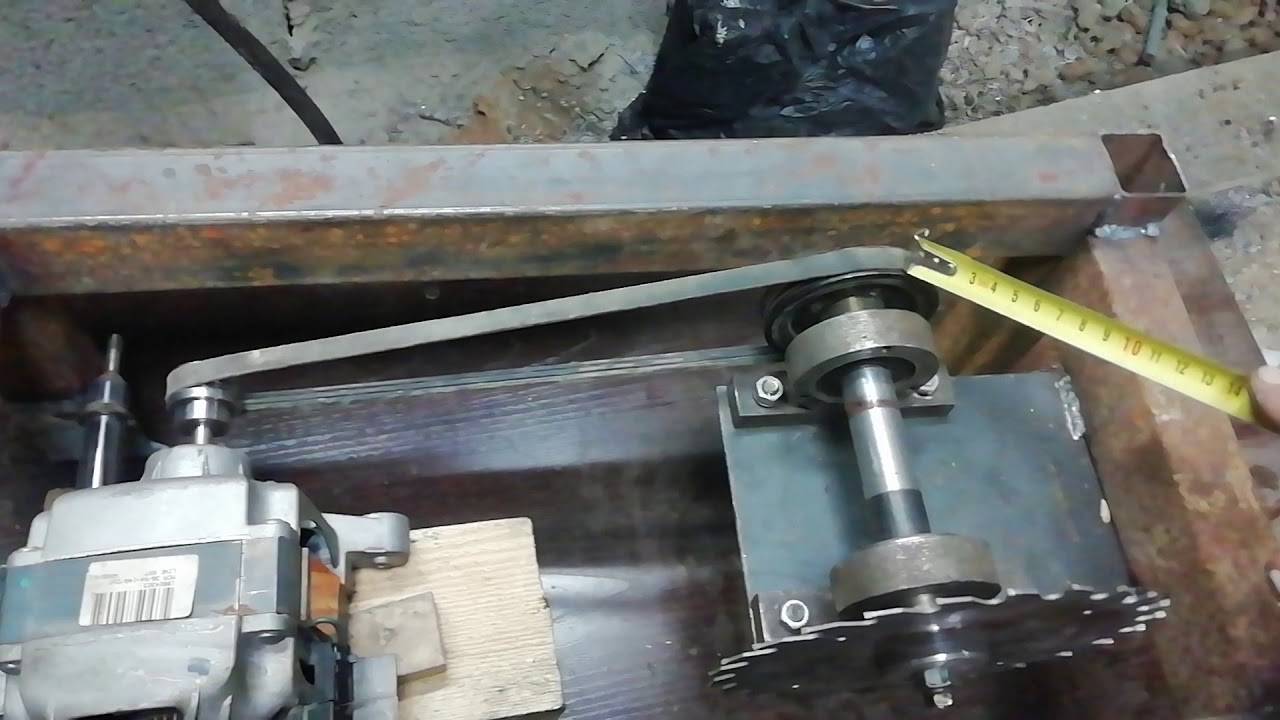

Вы разобрались, какой двигатель нужен и как его подключить. Теперь рассмотрите схему конструкции циркуляционной пилы.

Основная нагрузка будет на подвижных элементах. Это:

• вал пилы и электромотора;
• шкив двигателя и вала пилы;
• ремень привода.

Рассмотрим особенности каждого из них:

1. Ремень привода не обязательно брать из стиральной машины, можно использовать другие ремни. Главное – чтобы у них были зазубрины, как у ремня клиновидного типа.
2. На малом шкиве нужно сделать проточные борозды. За них будет цепляться ремень во время работы, что позволит избежать проскальзывания.
3. На большой шкив приваривается диск большего размера, который не даст ремню соскочить.
4. Для крепления дисковой пилы используют вал, куда она насаживается, а также шайбу и гайку, которыми закрепляется. Рекомендуется подобрать или взять этот комплект с заводской установки, чтобы диск был максимально надежно закреплен.

Создавая конструкцию, нужно учитывать, что рассчитана она на трехсотый диск. Конечно, сделанный своими руками циркулярный станок подходит только для бытового использования. Поэтому старайтесь не перегружать двигатель.

Зачастую такие станки хранятся во дворе, на улице, поэтому защитите электрическую часть от попадания влаги.

Станина изготавливается из металлического листа толщиной 3 мм. Перед тем, как сделать раму, подготовьте металлический уголок на 30 мм.

Как показано на фото выше, мастер установил раму в самодельные стойки из труб. Теперь есть возможность регулировать высоту устройства. Однако рекомендуется выполнять цельную раму, сваривая куски уголка между собой. Сильная вибрация со временем расшатывает крепления болтов и прочих элементов.

Предлагаем ознакомиться: Не включается стиральная машина Занусси причины

Учитывайте, что мини-циркуляционная пила отличается по габаритам. Она намного меньше обычной и может поместиться при хранении в кладовке.

Стиральная машина — это полезная вещь в домашнем хозяйстве. Однако со временем устройство выходит из строя. В стиральной машине есть элемент, который не должен просто так валяться в гараже – это мотор. Из него делают отличную циркулярную пилу.

Крепление опорных ножек

Ножки стола изготавливаются из брусков подходящего сечения (чаще всего для этих целей используются те же заготовки 50х50 мм). Высота опор выбирается под конкретного человека, т. е. индивидуально.

При этом должен учитываться тот факт, что работать на циркулярном станке удобнее, когда столешница находится на уровне бёдер. Форма ножек перед окончательным их монтажом дорабатывается с учётом того, чтобы они сужались в сторону опорной части (площадь сопряжения с каркасным основанием должна превышать площадь опоры на пол).

Для повышения жёсткости и устойчивости конструкции в ней могут применяться стальные уголки, которые поджимаются таким образом, чтобы обеспечивать дополнительную «распорку» основания. Для их закрепления используются специальные болты с шайбами, устанавливаемые шляпками наружу.

Определение параметров сделанной своими руками циркулярки в домашних условиях

Первостепенная задача – выбрать мощность будущей стационарной циркулярки. Обычно для домашнего пользования рекомендуют устройства мощностью до 850 Вт. Если предполагается не выполнение ремонтных работ, а постройка, например, бани или дачи, вследствие чего понадобится распиливать много материала, то можно применить двигатель мощностью 1250 Вт. Устройство с более высоким показателем не рекомендуется, поскольку такие мощные циркулярки требуют не только основательной подставки-стола, но и фиксирования последнего к полу путем крепления или бетонирования.

Важной характеристикой является глубина распиливания. В домашних устройствах она не должна превышать 8 см

На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит.

При изготовлении своими руками мини-циркулярки или же полномасштабной распиловочной конструкции обязательно следует учитывать частоту вращения. Если предполагается просто резать доски для изготовления определенных деревянных элементов, то можно ограничиться двигателем с невысокой или средней частотой. Если нужны идеально ровные и чистые спилы, то лучше использовать высокооборотный мотор. Оптимальным показателем для домашнего электроинструмента считается частота 4500 об/мин.

Для циркулярки можно использовать двигатель от стиральной машины

Обязательно следует учесть высоту, на которой будет располагаться пусковая кнопка. Место ее размещения должно быть удобным для нажатия.

Ручная циркулярка как основа самодельной конструкции

Одним из наиболее популярных инструментов, на основе которых в домашних условиях создаются самодельные пильные конструкции, является дисковая пила (ручная циркулярка). Этим электромеханизмом при помощи круглого диска выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле. Инструмент довольно простой, имеет в наличии все основные элементы, позволяющие сделать из дисковой пилы своими руками циркулярку.

Дисковая пила состоит из следующих частей:

• электродвигателя;
• одной или двух ручек;
• защитного кожуха;

Ручной циркуляркой выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле

• удерживающей платформы (для возможности выставления диска);
• расклинивающего ножа (предупреждает застревание пильного диска в древесине).

Ручные циркулярки выделяются среди других подобных инструментов и некоторыми техническими особенностями. Например, глубину и угол распила допустимо изменять непосредственно в ходе работы. Особые возможности дают погружные пилы. Ими можно выполнять изолированные фрагментарные пропилы необходимого размера.

Точность, качество пиления ручной циркулярки зависят от количества зубцов на диске и от угла их заточки. При большом количестве зубьев качество выше, но несколько снижена производительность.

При изготовлении циркулярки своими руками из ручной дисковой пилы необходимо обращать особое внимание на мощность двигателя

Это очень важно при намерении выполнять значительные объемы работ. Имеет значение и общий вес пилы

Легкие модели подойдут для эпизодических распиливаний

Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний.

Глубину и угол распила допустимо изменять непосредственно в ходе работы циркулярки

Устройство циркулярной пилы

Прежде чем приступить к изготовлению инструмента, следует ознакомиться с устройством циркулярной пилы.

Конструкция станка состоит из:

• верхнего защитного кожуха с наличием отверстия для выброса опилок;
• корпусной части, в которой расположена пусковая кнопка и электродвигатель;
• нижнего защитного кожуха, автоматически закрывающего режущий элемент после того, как тот выйдет из заготовки;
• пильного диска;
• параллельного упора;
• опорной подошвы станка;
• регулятора глубины;
• регулятора угла наклона подошвы.

Как только прибор будет подключен к сети, а пусковая кнопка нажата, ток начнет поступать на электродвигатель.
