Кузнечный молот своими руками

Принцип работы кузнечного молота

Кузнечные молоты актуальны для небольших кузниц, которые специализируются на заказах по изготовлению изделий из металла:

• элементы для мебели, созданные путем художественной ковки;
• мелкий инвентарь для охоты, рыбалки;
• памятные сувениры и т.п.

Принцип работы данного оборудования основывается на использовании динамических ударов рабочего органа ‒ штока, соединенного с ударной частью машины ‒ бабой, а также устройствами для контроля силы воздействия.

Иные обязательные конструктивные элементы рессорного кузнечного молота описаны ниже:

• баба, соединенная с поршнем;
• основание, закрепленное на основании;
• станина с зафиксированными на ней направляющими для подвижных узлов;
• приводное оборудование;
• щитовое ограждение, обеспечивающее оператору высокий уровень безопасности;
• электрооборудование;
• у пневматических молотов в конструкции также присутствует компрессорный цилиндр.

Первые модели подобного оборудования оснащались ножным или ручным приводом, современные изделия имеют удобную систему управления, минимизирующую усилие со стороны кузнеца.

Опишем принцип функционирования устройства:

• заготовку помещают в нижнюю часть молота;
• устройство настраивается на актуальную частоту удара и приводится в движение;
• при активации молота ведомая верхняя часть конструкции бьет по металлозаготовке;
• динамическое воздействие на металлозаготовку осуществляется до того момента, пока она не приобретет актуальную форму.

Принцип работы дизель молота заключается в преобразовании возвратно-поступательного движения, который совершается кривошипно-шатунным механизмом, в аналогичное движение поршня. Это предоставляет мастеру возможность совершить с его помощью множество операций.

Механический молот своими руками

Изготовить самодельный молот для ковки можно в несколько этапов:

• Подготовка фундамента под установку.
• Создание рамы станка.
• Сборка механизма.
• Монтаж устройства.

Но прежде, чем приступить к изготовлению всей конструкции, нужно определиться с размерами такого оборудования, что в дальнейшем определит его вес и возможности. Примеры устройств показаны на схеме.

Проще всего сделать кузнечный механический молот, показанный в варианте «А» с горизонтальным расположением, он будет более устойчивым.

Фундамент

Сделав чертеж будущего устройства, приступают к подготовке фундамента. Он нужен для нормальной работы во избежание опрокидывания молота и гашения силы удара.

В месте установки копается яма нужных размеров. На дно засыпают песок и щебень, который поливают и утрамбовывают. Сверху монтируют армирующий каркас из арматуры 12-14 мм, обязательно с перевязкой с шагом в 250-300 мм.

Бетон готовят в пропорции 1:2:3 (цемент марка м400, щебень фракция 10-20, и песок).

Заливку стоит производить за один раз, постоянно стараясь уплотнить массу во избежание пустот внутри.

По завершению в незастывший бетон можно установить анкерные болты, на которые потом будет дополнительно крепится установка.

Материал рамы выбирают в зависимости от параметров установки и габаритов обрабатываемых деталей. Подойдет либо профильная труба, либо швеллер. Также можно использовать другой удобный металлопрокат.

Сборка рамы осуществляется сварочным способом. Обязательно устанавливаются дополнительные распорки и поперечные балки.

Механизм

Основная работающая часть — рычаг с бойком и противовесом может быть монолитной или же сборной. Металл должен быть сплошным (не труба), иначе под весом постепенно штанга деформируется. Такой рычаг можно «набрать» с полос, сваривая их между собой.

Боек нужно изготовить из стали инструментальных марок и, желательно, его закалить для большей прочности. Его к рычагу нужно приварить.

Для противовеса подойдет любой тяжелый металл или другой материал.

Вал, на котором будет вращаться молот, также лучше изготовить из полнотелого отрезка стали. Сам рычаг с молотом фиксируют на оси, используя поперечные шпильки. Вал в раме должен свободно вращаться, поэтому концы лучше всего оснастить соответствующими подшипниками.

Педаль привода и передачу можно сварить с обычной профильной трубы по требуемому размеру. Причем сам рычаг управления должен свободно двигаться. Для этого также подойдут подшипники или просто обрезки трубы, в которые монтируют вал с педалью.

Этапы сборки молота

Изначально нужно собрать и установить на фундамент раму устройства. Нижние салазки крепят на анкерные болты с гайками. К ним сваркой приваривают остальные направляющие и перемычки.

В стойки вставляется вал, на который фиксируется рычаг с молотом.

Так же осуществляется и сборка привода с педалью или рычагом.

Саму наковальню можно изготовит с обрезка рельса, двутавра или швеллера. Однако, желательно, чтобы лицевая часть была закаленной.

После окончательной сборки и испытаний конструкцию нужно покрасить.

А что Вы можете добавить к этому материалу из личного опыта изготовления таких устройств для ковки металла? Какие конструкции использовали у себя, поделитесь идеями в блоке комментариев к этой статье.

Полностью скопировать схему ковочного молота двойного действия в домашних условиях практически невозможно. Но чертежи механического молота простого действия, даже с эл. приводом, несложны, а потому вполне доступны для практического воплощения домашним мастером.

Установка кузнечного молота

После того, как был сделан своими руками механизм для изменения формы металлопрофиля, его необходимо надежно установить. Самое главное в этом процессе – основа и фундамент. Фундамент необходимо сформировать из бетона, в основу которого уложить армированную горизонтальную сетку. Это поможет надежно укрепит механизм и обеспечит его основанию неподвижность.

В высшей мере механизировано и автоматизировано. Преимущественное положение в производственном процессе занимает кузнечный молот.

Предназначается кузнечный молот для горячей обработки, пластической деформации поковок из черных, цветных металлов, сплавов; используется при изготовлении всевозможных деталей, создания индивидуального дизайна.

Всевозможные классификации – по способу подъема бабы, количеству цилиндров (одноцилиндровые, двухцилиндровые). Имеют различные конструкторские особенности: с полым сплошным цилиндрическим стержнем, соединяющим поршень с ползуном или без него, различным количеством стоек (одностоечные, арочные).

Конструкции с механическим приводом

Из всех разновидностей наиболее просто изготовить для кузни молот с рычажным приводом. В механических установках инструмент может совершать перемещения, как по дуге окружности, так и возвратно-поступательные.

В наиболее простом своём варианте (без направляющих, наличие которых для ковки не всегда обязательно) агрегат будет включать в себя:

1. Станину.

   Рисунок 2 — Рычажное исполнение

2. Молотовище (изготавливается из прочных пород древесины).
3. Приводной электродвигатель.
4. Шкив.
5. Шатун.
6. Рычаг.
7. Приводную ось.
8. Направляющие.
9. Буферные устройства.
10. Отбойник.
11. Нажимной ролик.
12. Управляющую педаль.

Как работает

Функционирует схема следующим образом. Молотовище имеет возможность поворачиваться вокруг оси. Там же смонтирована и рычажная система, которая управляет перемещениями молотовища.

Эта система, в свою очередь, при помощи шарниров связана с шатуном и — через него — с кривошипно-шатунным механизмом, который преобразует вращательное движение электродвигателя в возвратно-поступательное перемещение шатуна.

На противоположном конце системы устанавливаются резиновые буферы, которые, с одной стороны, смягчают удар молотовища по поковке, а. с другой стороны, способствуют появлению вибраций, увеличивающих запас кинетической энергии. Таким образом, КПД при постоянной работе несколько выше, чем при одиночных ударах.

На станине неподвижно закрепляется резиновый отбойный буфер, который необходим для гашения постоянно возрастающих колебаний, и удерживания их амплитуды в приемлемом диапазоне значений.

При нажатии на педаль натяжной ролик оттягивает приводной ремень шкива, после чего при подъёме шатуна вверх молотовище будет отталкиваться от буферных устройств, и сжимать отбойный буфер. Тот накапливает кинетическую энергию, и отдаёт её молотовищу. При опускании шатуна молотовище идёт вниз, и бьёт по заготовке. Сила удара и скорость движения молотовища зависят от накопленной отбойником энергетических параметров. Ход молотовища можно изменять, смещая в необходимом направлении ось, для чего предназначаются направляющие.

Изменять число ходов можно несколькими способами

• Регулировкой усилия прижима нажимного ролика к шкиву электродвигателя;
• Изменением передаточного числа шкива электродвигателя;
• Применением вариатора;
• Установкой на привод двигателя постоянного тока.

Конструктивной разновидностью рычажных исполнений считаются рессорные молоты. В отличие от вышерассмотренной конструкции здесь роль устройства, накапливающего вибрации, выполняет обычная автомобильная рессора.

Эксплуатационным преимуществом рассмотренных механизмов является малая величина хода молотовища, благодаря чему время контакта инструмента с заготовкой невелико, и её охлаждение во время ковки менее интенсивно.

Установка инструмента

Необходимо уделить должное внимание надежной установке кузнечного молота

Это не менее важно, чем его изготовление. Бетонное основание под ним должно быть очень прочным и надежным, так как сила удара падающей части довольно высока

Пол может быть разрушен, и молот придется переустанавливать, а это достаточно трудоемкий процесс

Бетонное основание под ним должно быть очень прочным и надежным, так как сила удара падающей части довольно высока. Пол может быть разрушен, и молот придется переустанавливать, а это достаточно трудоемкий процесс.

Кузнечный молот устанавливается на собственный фундамент. Его необходимо армировать горизонтальной сеткой. Правильная установка — это залог неподвижности инструмента, а неподвижность, в свою очередь, обеспечивает его точную работу и безопасность мастера, который будет с ним работать.

Не стоит экономить на бетоне. Лучше переплатить за более высокую марку, чем пострадать от падения молота или снизить качество работы инструмента из-за подвижности и неустойчивости.

Вы можете самостоятельно изготовить и другие приспособления, необходимые в работе кузнеца: кузнечный горн, наковальню и даже станки для холодной ковки. На начальном этапе предприятия изготовление всех приспособлений собственноручно позволит вам значительно сэкономить, так как стоимость промышленного оборудования для кузницы очень высока.

Полностью скопировать схему ковочного молота двойного действия в домашних условиях практически невозможно. Но чертежи механического молота простого действия, даже с эл. приводом, несложны, а потому вполне доступны для практического воплощения домашним мастером.

Конструктивные составляющие

По своему устройству типовой кузнечный молот состоит из следующих узлов:

• силового цилиндра;
• штока;
• двух боковых стоек;
• шабота;
• бабы;
• системы управления.

В цилиндре происходит перераспределение создаваемого перегретым паром давления, с направлением потока энергоносителя в нижнюю полость, с которой жёстко связан шток. На противоположной части штока закреплена баба молота, совершающая возвратно-поступательные перемещения, деформируя тем самым материал. Кузнечный молот отличается наличием гладких бойков, в то время как паровоздушный молот снабжается специальным инструментом – ковочным штампом.

Схема работы пневматического кузнечного молота

Текущее позиционирование производится специальными направляющими на боковых стойках с развитой поверхностью контакта. Аналогичные элементы предусмотрены и по боковым поверхностям бабы, в результате по нагретой болванке наносятся достаточно точные удары.

Шабот представляет собой большую и массивную чугунную деталь: по эксплуатационным соображениям масса шабота не менее чем в 10 раз должна превосходить массу падающих частей. Для снижения вибраций шабот глубоко помещается в грунт, и устанавливается на виброгаситель, в качестве которого принимают большие дубовые доски квадратного сечения.

Устройство рамы конструкции для кузнечного молота

Для изготовления рамы используют швеллер. Обычно его параметры выбирают, исходя из того, какие изделия будут подвергаться обработке. Как правило, для бытового оборудования подходит швеллер 12х8 см.

ВАЖНО ЗНАТЬ: Использование 3D фрезерно гравировальных станков по металлу

Расстояние, на которых отрезки швеллера будут располагаться друг от друга, выбирается с учетом величины наковальни – оно может быть 80-100 см.

В качестве металлических распорок используют либо такой же швеллер, либо железную трубу.

При этом распорку в передней части станины – будущее местоположение наковальни, необходимо монтировать под швеллера.

Так как именно передняя часть кузнечной установки в ходе рабочего процесса будет подвергаться сильным нагрузкам.

Распорка задней части установки должна привариваться вблизи верхнего уровня швеллеров.

Как сделать заточной станок своими руками — Металлы, оборудование, инструкции

В настоящее время существует несколько видов: станок для заточки ножей, для парикмахерской машинки и другие. В этой статье говорится о том, как сделать станок для заточки ножей на дому: представлены подробные чертежи с размерами, фото и видео (2–3 ролика).

Правила

Нередко при заточке ножиков на дому домочадцы пользуются абразивными брусочками. Однако для того чтобы использовать их на практике, нужны необходимые навыки и опыт работы с ними. Ведь если нож заточен под неправильным углом, то лезвие остаётся тупым.

Схема расположения брусочка к лезвию.

Перед непосредственным изготовлением станка нужно прислушаться к советам от слесарей-заточников.

При заточке ножа мастер выполняет такие действия:

Определяет угол между рабочей областью лезвия и брусочком. Причём для каждой модели углы бывают разными;

Как правило, угол составляет 25 градусов;

Слесарь начинает обработку с начала ножного лезвия;

При регулировке заточного угла мастер закрашивает часть ножного лезвия любым маркером. В итоге слесарь контролирует непосредственно рабочую область.

Как правило, после заточки рабочее лезвие имеет неоднородные деформации. Поэтому при самостоятельной обработке «точкой отчёта» должна быть не острая часть ножика.

Выбор брусочков для заточки ножа

Основной показатель брусочка — зернистость.

Брусок – это основной компонент, который делает лезвие тонким и острым. В итоге перед выбором конструкции необходимо выбрать нужные брусочки.

При самостоятельной заточке ножей домочадец пользуется такими типами брусочков

которые имеют высокую зернистость. С помощью применения таких брусков исправляют форму ножного лезвия

имеющие среднюю зернистость. С помощью таких брусков слесарь удаляет канавки, которые образуются во время первичной обработки ножика

оселок, который покрыт пастой ГОМ. В подобной ситуации слесарь полирует лезвие.

При обработке ножиков на кухню можно использовать два типа— со средней и высокой зернистостью. А также в этом случае необходимо воспользоваться оселком.

Основание

При изготовлении заточного станка на дому можно использовать различные детали. В частности, можно воспользоваться ламинированной ящичной фанеркой толщиной 12 мм, которую раньше применяли при создании корпусов радиотехники.

При сооружении на дому станка домочадец выполняет такие действия:

Выбирает основу для подобной установки, которое должно весить как минимум 5 кг. В противном случае на станке нельзя будет заточить рубящие приспособления и инструменты. Поэтому при изготовлении подобного оборудования квартирант использует различные стальные уголки размером 20х20 мм;

Устанавливает между наклонными стенками по бокам 3 деталь — наклонную поверхность из фанеры таких размеров 230 х 150 мм.

В подобной ситуации трапециевидные бока находятся сбоку на прямоугольной поверхности.

В итоге получается основа — клин. В подобной ситуации в передней части образуется выступ наклонной поверхности размером в 40 мм;

Затем по боковым стеночным торцам слесарь отмечает рейсмусом 2 черты. При этом он отступает на половину толщины фанерки;

Просверливает торцы наклонной поверхности и на какое-то время соединяет детали основы;

Сзади конструкции слесарь соединяет боковые стенки с помощью брусочка 60х60 мм, который крепится в торец двумя шурупами с 2 сторон; — делает в брусочке 10 мм щель.

В подобной ситуации он отступает 50 мм от центра — на 25 мм от края. Для сохранения вертикального положения, сначала сверлится не толстым сверлом с 2 краёв, а потом расширяется;

Затем на верху и снизу вкручивается в щель два резьбовых фитинга—футорки, а в фитингах — шпильку размером 10 мм, длина которой равна 250 мм.

При несовпадении резьб со шпильками регулируется нижняя футорка.

Виды молотов

Прежде, чем приступить к изготовлению молота, стоит прикинуть, какая конструкция и принцип работы наиболее подходит и сможете ли вы воплотить такую идею в жизнь.

Наиболее распространены пневматические и механические устройства. В первом варианте боек двигается за счет воздействия сжатого воздуха, а во втором — от ручного или другого привода.

Пневматические устройства

Пневматика должна иметь питание, так как поршень, качающий воздух и создающий соответственное давление, работает от электрического двигателя. Обязательно присутствует поршневая система с цилиндром и кривошипно-шатунным механизмом.

Воздух в этом случае работает как своеобразная подушка, передающая усилие от компрессора на рабочий поршень. Вследствие чего нет жесткого воздействия на систему.

Частота, с которой двигается боек молота, соответствует количеству оборотов вала.

Пневматическая конструкция позволяет свободно разместить довольно массивную ударную часть до одной тонны весом и создает достаточное усилие при давлении на заготовку.

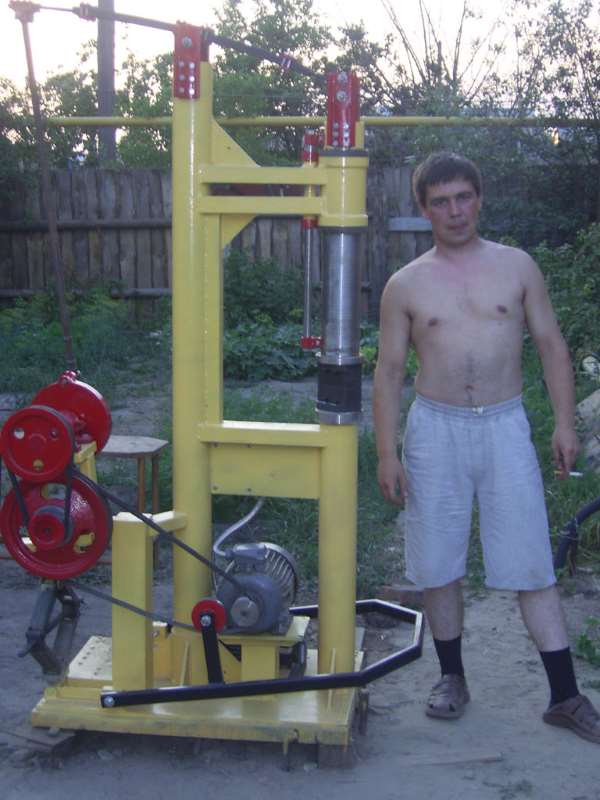

Как выглядит и работает пневматический самодельный кузнечный молот можно посмотреть в видео:

Механические молоты

Это более старое по своему принципу работы устройство. Основа его конструкции — это механизм, передающий мускульное усилие человека на молот станка. Такое оборудование стали использовать еще несколько веков назад, прежде, чем стали применять приводы на силе воды, а потом и пара.

Читать также: Температура плавления резины по цельсию

Основная рабочая часть состоит из рычага, на который смонтирован молот с одной стороны, и массивный противовес с другой. Его монтируют на вал, который, посредством передачи, качается от воздействия на педаль или рычаг.

Устройство вполне обеспечивает ковку, при этом облегчая работу мастера. Механические молоты подобной схемы использовали даже еще в 19 веке, когда везде были распространены паровые установки.

Именно такую простейшую конструкцию можно без проблем соорудить у себя дома.

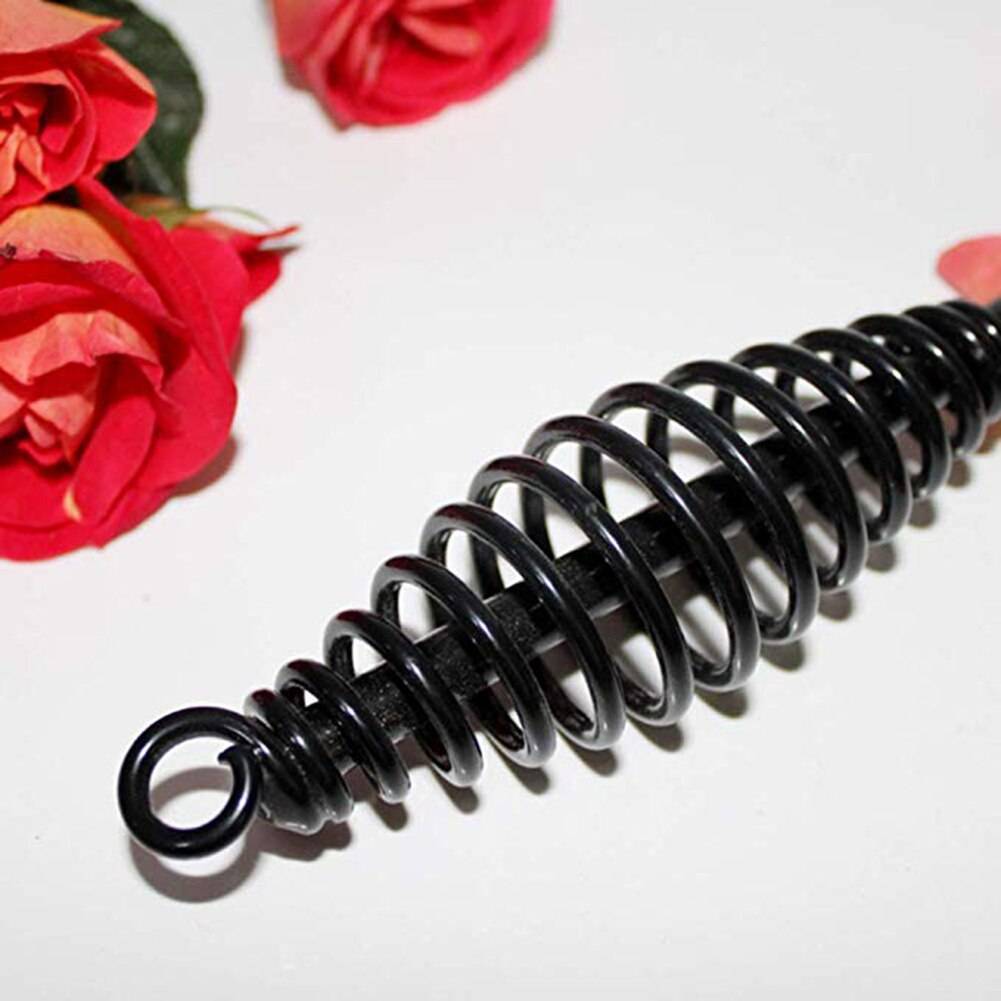

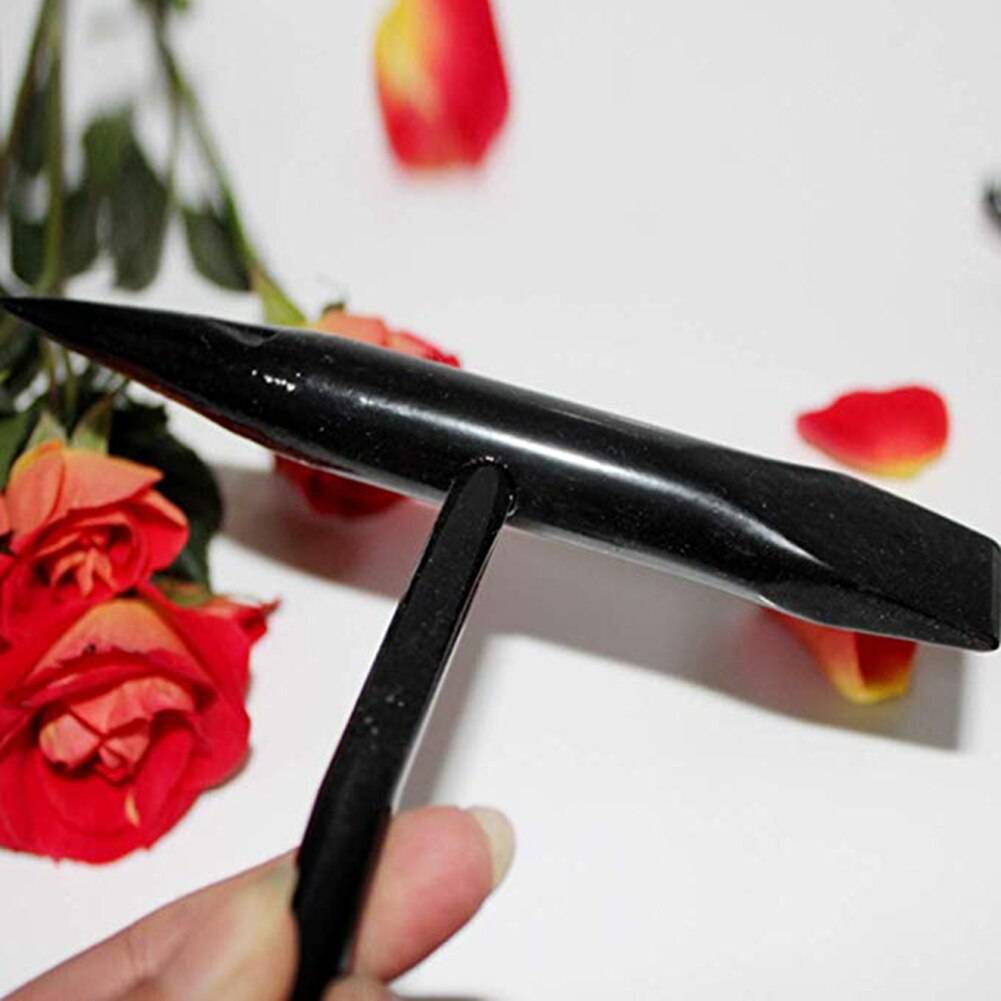

Подвесной электросварщик из углеродистой стали шлаковый молоток 300 г / 500 г заостренный пружинный молоток электрический молоток электрик молоток | |

Характеристики: ПРИМЕНЕНИЕ СВАРОЧНОГО МОЛОТА: Пружинная рукоятка сварочного зубила молотковый скиммер. Используется для удаления шлака и остатков сварки. КОНСТРУКЦИЯ ПРУЖИННОЙ СВАРКИ: Один конец представляет собой плоское долото, а другой конец – коническое долото. УДОБНАЯ КОНСТРУКЦИЯ: Пружинный сварочный молоток, эргономичные спиральные металлические ручки снижают утомляемость пользователя и снижают вибрацию. Молоток для термообработки можно использовать в течение длительного времени. ПРОСТОТА В ИСПОЛЬЗОВАНИИ: сварочный молоток, защитные очки всегда используются при работе с молотком по стали. МНОГОФУНКЦИОНАЛЬНОЕ НАЗНАЧЕНИЕ: Этот тип сварочного молотка является надежным инструментом для длительных ударов.Его также можно использовать в качестве спасательного молотка и молотка для разбитого льда. Описание: Основной материал: сталь Стиль: сварочный молоток с пружиной Цвет: черный Размер изделия: прибл. (L) 28 см Вес нетто: прибл. 0,3 кг Примечание: 1,1 дюйм = 2,45 см / 1 см 0,393 дюйма 2. возможны отклонения в 1-3 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку. 3. из-за разницы между различными мониторами изображение может не отражать реальный цвет изделия. Спасибо! Пакет, включающий 1 шт. Пружинный сварочный молоток

Механизм молота и его сборка

Рисунок 2. Схема сварных стыков.

Самая сложная деталь кузнечного молота — рычаг, на одном конце которого будет закреплен «боек», на другом — противовес. Чтобы в процессе эксплуатации такая ответственная деталь не деформировалась от ударов, для ее изготовления рекомендуется применить стальную полосу толщиной 25-30 мм и шириной не менее 70 мм. Для конструкции подойдет полоса длиной 2000 мм.

На расстоянии в 700 мм от края полосы с помощью сварочного аппарата проделывается отверстие диаметром не менее 56 мм. В отверстие вставляют обрезок трубы длиной 80 мм, внутренним диаметром 48 мм и тщательно приваривают к полосе с обеих сторон, соблюдая симметричность и перпендикулярность. Этот кусок трубы будет играть роль подшипника. Если трубу с такими параметрами найти не удается, приходится заказывать токарю втулку соответствующих размеров. Далее берут еще два отрезка полосы — 900 мм и 100 мм — и усиливают ими рычаг с помощью сварки, предварительно разложив все детали на ровной поверхности.

Рисунок 3. Конструкция простого педального молота.

Отрезок круглой трубы наружным диаметром 48 мм, длиной 1 м применяют в качестве оси рычага. Надежный кузнечный молот своими руками можно изготовить, используя цельнотянутую трубу.

Рычаг нужно установить по центру оси молота и зафиксировать его от продольных перемещений. Для этого берут два отрезка по 75 мм прута диаметром 8 мм и приваривают к оси.

«Боек» тоже приваривается. Им может послужить болванка из инструментальной стали квадратного или круглого сечения 80х80, 100х100 мм. Металл должен быть достаточно твердым, чтобы не деформировался при ковке.

Разделив профильную трубу 70х40 пополам, получают две вертикальные стойки по 1 м каждая. С помощью сварки устанавливают их на раме. На стойках закрепляется ось рычага.

На всех этапах сборки необходимо проверять горизонтальность конструкции. Молот кузнечный не должен быть перекошен.

Основой наковальни послужит профильная труба 80х80 мм длиной 400 мм. К ней привариваются два отрезка полосы 70х25 мм длинной по 150 мм, образуя своеобразный стол размером 150х140 мм. Собранная таким образом наковальня крепится на переднюю поперечину рамы.

Противовес подбирается так, чтобы обеспечить возврат рычага с «бойком» в исходное положение после удара. Противовесом может послужить любой кусок металлолома. В качестве элемента возвратного механизма можно добавить пружину. Место ее крепления видно на иллюстрации (рисунок 3).

Конструкцию кузнечного молота можно изменять, так как многое зависит от материалов, которые есть в наличии.

https://moyakovka.ru/youtu.be/AfVjnnsUJwI

Существуют и более совершенные модели механического молота с ножным приводом. Опытные мастера могут попробовать сделать кузнечный молот с пневмо-, гидро- или электроприводом. С таким молотом можно не только украсить собственный быт, но и заняться бизнесом, улучшить свои экономические возможности.

Отдельные модели молотов

Конструкции современных ковочных станков не являются копиями перечисленных ранее видов и по принципам действия они сильно отличаются от классических схем. Часто теперь гидравлические молоты имеют элементы пневматики, а в пневматических встречаются гидравлические узлы. Чисто механические молоты в промышленном производстве понемножку уходят в прошлое. Производители конфигурируют свои изделия по соображениям экономии энергии, удобства в работе и, конечно, повышения производительности.

Разберёмся с отдельными моделями современных кузнечных станков, поставляемых на российский рынок как отечественными, так и зарубежными компаниями.

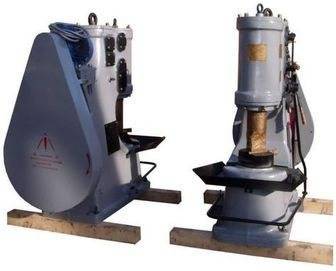

Модель МА-4127

Незаменимым в художественной ковке можно смело назвать молот МА-4127 пневматического действия, имеющий МПЧ (массу падающей части) 50 кг. Этот станок производится компанией ПромСтройМаш, специализирующейся на металлорежущих и кузнечных ковочных станках. Предназначением МА-4127 являются такие работы в кузнечном цехе, как горячая рубка стальных заготовок, гибка и протяжка, пробивка в них отверстий. Молот имеет цельнолитую чугунную станину, изготовленную методом фасонного литья, на которой смонтированы все его основные узлы и механизмы. Такая компоновка станка успешно позволяет осуществлять им все требуемые технологические и энергетические функции. Управление молота комбинированного типа – ручное с помощью рукоятки и педальное для действий ногой. Это расширяет технологические возможности станка и является удобством в работе кузнеца.

Изготавливаем пневматический молот

Возможности данного оборудования будут определяться конструкцией компрессора, который будет снабжать воздухораспределительный механизм энергоносителем.

Комплект чертежей в данном случае должен быть разработан относительно таких узлов:

1. станины (кузнечный молот своими руками лучше проектировать со сварной станиной);
2. рабочего цилиндра, подбираемого по желаемой энергии удара;
3. штока;
4. трубопроводов;
5. системы управления;
6. шабота.

В Интернете можно найти подходящие чертежи пневмомолота с эл. приводом. Если их нет, то проектирование ведут в следующей последовательности:

Подбираем компрессор: расход сжатого воздуха должен быть примерно в 5…6 раз больше объёма рабочего цилиндра. Тот, в свою очередь, зависит от требуемого давления на металл. Например, для стали оно должно быть не менее 30 МПа, следовательно, минимальный диаметр штока составляет 120…150 мм, при ходе 150…200 мм (дальнейшее увеличение хода, конечно, увеличит кинетическую энергию, но попутно вызовет и существенное увеличение высоты оборудования). Следовательно, давление сжатого воздуха должно быть не ниже 6 ат; оно увеличится, если компрессор будет располагаться на удалении от ковочного агрегата, поскольку в данном случае появятся потери сжатого воздуха в трубопроводах.

Эл. двигатель компрессора должен обеспечивать его длительную работу, поскольку заклинивание поршня вызовет выход агрегата из строя, а удары по охлаждённой поковке не окажутся эффективными.

Процесс сборки будет заключаться в приваривании рабочего цилиндра к сварной раме пневмомолота. Она должна быть выполнена весьма качественно, поскольку при постоянных ударных нагрузках швы могут разойтись.

Главная трудность изготовления заключается в подготовке и изготовлении самого штока. Его можно сделать из силового штока от списанного кранового оборудования: они изготавливаются из тех же типов сталей, и имеют примерно такие же габаритные размеры.
