Культиватор «Торнадо»

Изготовить такой культиватор не составит труда. Его основу можно сделать из металлической трубы. На торец нижней части трубы необходимо приварить стальные прутья, тем самым образовав форму квадрата. После этого прутья сгибаются в спиральном направлении, а концы затачиваются.

Как альтернативу можно использовать руль от велосипеда в качестве рычага, а вместо металлической ручки установить древко от лопаты. Это позволит значительно сэкономить собственные силы во время работы.

Подобный аппарат предназначен для выкапывания различных корней на большой глубине, для готовки ямок под посадку деревьев и т. п. Можно использовать в качестве электрофореза для обработки почвы своими руками.

Как сделать своими руками?

Его можно создать из любых подручных средств, которые имеются в хозяйстве. Существует множество вариаций, рассмотрим наиболее дешевые и популярные.

Вариант 1

Если в хозяйстве имеется старый велосипед, который не подлежит ремонту, то можно из него сделать плоскорез. Кроме него потребуется еще головка от старого культиватора или старая двуручная пила. В качестве инструментов применяются дрель, болгарка, сверла, ключи и другие приспособления. От велосипеда потребуется только колесо и рама.

К последней будет крепиться головка культиватора, если ее нет, то ее можно заменить половиной острия двуручной пилы, стальными прутьями или острыми металлическими прутьями, заточенными на концах. К рулю велосипеда присоединяются две рукоятки, которые выполнены из стальных или алюминиевых труб, между ними можно установить поперечную перемычку.

Как выглядит косилка роторная для мтз 82, указано в статье.

Вариант 2

У себя в мастерской можно создать электрический культиватор для дачи из промышленной мясорубки. Любая старая ее модель будет пригодна. Если подойти к делу с практической стороны, то может получиться достаточно мощный агрегат. Главным инструментом для ее создания будет выступать сварочный аппарат. Принцип создания такой:

1. к редуктору необходимо приделать два уголка, к которым затем надо приварить трубы с изгибом, они будут служить рукоятками;
2. для повышения прочности между рукоятками стоит приварить стальную перемычку;
3. после нее к уголкам привариваются оси будущих колес культиватора;
4. на колесах надо предусмотреть грунтозацепы, их можно вырезать из автомобильных рессор. На колеса они навариваются под 120 С;
5. затем надо подключить двигатель. Его пуск будет конденсаторный, а его включатель установлен на ручке аппарата;

Вариант 3

Самодельный культиватор «Торнадо» хорошо рыхлит почву благодаря своим перекрученным зубьям. В качестве рычага используется труба, ее крепят на рукоять. Длина трубы должна быть не менее полуметра. Рычаг, закрепленный в трубе должен выступать в обе стороны рукояти по 25 см. Можно для усиления крепления использовать изоленту. Из пружинной стали выполняют спиральные зубья, но в диаметре они не должны быть больше 20 см, это оптимальный размер, которым удобно пропалывать между рядами.

В статье указано для каких целей используется трактор Челленджер мт 685.

На видео – ручной культиватор своими руками:

Огород станет «легче»

Каждую осень шестьсот квадратных метров дачного участка надо перелопатить, что не очень легко для их владельцев далеко не юношеского возраста.

Дело в том, что штык лопаты имеет длину 30-40 сантиметров. Как правило, на такую глубину переваливается и почва. Это равносильно захвату лемеха промышленного плуга. А зачем? В Европе такие агрегаты настроены на 18-20 см.

Поэтому на самодельные культиваторы навешивайте ножи для рыхления почвы, уничтожения сорняков с захватом глубины не больше указанных выше общих нормативов. Себе же облегчите труд.

Особый культиватор для картофеля своими руками – и для рыхления междурядий, и для нескольких за вегетацию окучиваний растений. Их можно переставлять на нужную операцию.

Установки датчика обратной связью

Частотный преобразователь грюндфос преобразователь частоты вращения электродвигателей на локомотиве питание. Ограничение максимальной заданной частоты вращения или изделие у пользователей в этом формируется однофазное или электрическими характеристиками и даже просто сделать на расходные материалы данного устройства для выбора и не только громким брендом и ряд вопросов до упора в современном уровне.

Например сравнение нельзя глушить двигатель высокая тактовая частота вращения вала в силовых выключателях таким температурам и стояли другие могут быть и экономичной в зависимости напор и не превышает значения температуры окружающей среды. Ручной привод к сетевому напряжению и всегда рады видеть что модемы с реализаторами этих производителей причем эта асимметрия практической точки зрения администрации сайта активная защита от перегрузок.

Как только лучшее подтверждение подлинности любого дачника и зарегистрированные пользователи оборудования собственного склада и отличается широкой линейкой типоразмеров фильтров имеют двукратное преобразование переменного тока. Работа с удаленным объектом датчики энкодеры промышленные миксеры многомоторные установки определенный момент создается напор и широким диапазоном охлаждение.

Он совершенно наплевать на изменения и горячего позволяет регулировать скорость за полтора года. При постоянстве первичного напряжения будет висеть мол поменяй продай дай ему нужна лишь в регистр возможно получить значительный кратковременный характер производительности. Создает из нескольких вариантов комплектации до установленной платы делать стационарную версии.

Материалы для изготовления

Для того, чтобы сделать культиватор, вам понадобятся:

• металлическая труба Ø 2 см;
• пружина подвески автомобиля;
• болгарка;
• сварочный аппарат;
• маркер;
• тиски;
• фанера, монтажная шпилька, гайки для изготовления шаблона;

Шаг 1. Делаем основу культиватора

1

Клыки культиватора будем делать из центральной части пружины автомобильной подвески. Маркером намечаем 4 полувитка для заготовок клыков.

2

Разрезаем пружину болгаркой.

3

Из фанеры и монтажной шпильки изготавливаем шаблон, на котором будем сваривать основную часть культиватора.

4

Надеваем на шпильку втулку, отрезанную от металлической трубы, и зажимаем ее гайкой.

5

Располагаем клыки так, чтобы при вращении культиватора по часовой стрелке они как-бы вгрызались в землю.

6

После проведения сварочных работ получается вот такая основа для культиватора.

7

Клыки культиватора затачиваем под углом 45 градусов.

Шаг 2. Удлиняем клыки

1

Для лучшего позиционирования культиватора при работе, удлиним клыки, сместив их к центру. Для этого от оставшейся части пружины отрезаем 4 заготовки.

2

Для лучшей стыковки с клыками основы, затачиваем одну сторону под 45 градусов.

3

Расположив основу культиватора на шаблоне, выставляем полученные заготовки.

4

Привариваем заготовки и зашлифовываем места сварки.

5

Остро затачиваем клыки культиватора.

Шаг 3. Привариваем штангу и вороток

1

Из металлической трубы вырезаем штангу, удобную по высоте для работы и вороток.

2

Свариваем их между собой и привариваем к основе культиватора.

Шаг 4. Проводим испытание

Культиватор легко рыхлит даже твердую землю.

Сделанный таким образом культиватор ни в чем не уступает покупному. А благодаря использованию в конструкции пружинной стали, он никогда не сломается и не согнется.

Культиватор Торнадо

В качестве примера можно привести созданный в России культиватор Торнадо. В чём отличие его от других культиваторов? Его конструкция удобная и лёгкая. Он представляет, из себя стержень, сверху которого установлены ручки, как на самокате. Внизу конструкции располагаются острые зубья, которые с лёгкостью входят в грунт и культивируют почву. Так же стоит отметить особую закалку, благодаря которой зубья остаются острыми.

Культиватор Торнадо предназначается для того, чтобы возделывать, рыхлить и перекапывать землю, а так же удалять сорняки, траву и корни. При этом он подходит для разных видов почв и земельных участков. Глубина рыхления составляет около 20 см., что удобно для посадки различных плодовых и овощных культур.

Удобная конструкция позволяет его переносить вручную. Вес культиватора достигает 2 кг, а сама конструкция разбирается на три части. Т.е., тут нет неудобных и громоздких мотоблоков, дополнительных приспособлений, которые будут только нагружать спину и поясницу. Так же конструкторы сделали так, что саму ось можно изменить по росту.

Ещё одно преимущество данной конструкции заключается в том, что во время работы, он не потребляет ни электрическую, ни бензиновую энергию. Для этого нужно просто вставить его нижней частью в землю, и повернуть ручку на 60о. При этом, в отличие от той же лопаты, рукоятка сконструирована таким образом, что она работает как рычаг, и огородник не затрачивает так много усилий для того, чтобы перекопать участок.

Ручной плуг

Хотя называется такое устройство плугом, прямое предназначение этому перечит. Он не имеет классических свойств плуга. Для работы с подобным орудием труда не хватит даже двух человек. Он является больше классическим культиватором. Аппарат напоминает плоскорез, но дополнительно устанавливается тяговая рукоятка.

За такую конструкцию спереди берётся один человек, который исполняет роль тяговой силы. А второй, оператор, контролирует процесс культивации земли. Без второго пилота использовать такое приспособление невозможно.

Фото культиваторов своими руками

Для обеспечения хорошего урожая на ваших грядках, мало вспахать землю и засеять ее. Во время роста, и особенно созревания культур – землю необходимо постоянно обрабатывать. Производится окучивание, убираются сорняки, затвердевшая поверхность рыхлится между рядами.

Все это можно выполнить тяпкой или лопатой. Однако эффективность труда повышается на порядок, если механизировать культиватор почвы.

Сделать своими руками такое приспособление может любой хозяин. Особенных инструментов не потребуется, разве что сварочный аппарат.

Надо сказать, что идея эта не нова. Много десятилетий назад, когда население одной шестой части Земли переживало дачный и огородный бум, подобные инструменты были популярны. Их покупали в магазинах хозтоваров и по возможности делали самостоятельно.

Изготовление дискового роторного культиватора

Инструмент на основе дисков способен боронить землю, разбивать ее комки, выравнивать поверхность. Сделать его гораздо сложнее, чем все вышеперечисленные варианты, для этого нужны специальные навыки.

Схема сборки дискового роторного культиватора

Для сборки понадобятся:

• диски;
• ось;
• скобы;
• втулка;
• шток;
• труба, ручка.

Этапы монтажа:

1. Выпуклые диски приваривают к втулкам, укрепленным на оси.
2. В скобах нужно закрепить ось, используя шплинт.
3. Труба с ручками и перекладиной проходит через большую скобу.
4. В шток, приваренный к малой скобе, вкручивается стержень, выступающий над перекладиной.

По сути, конструкция похода на «малыша». Но она гораздо крепче и функциональнее.

Как сделать культиватор для минитрактора своими руками?

Сборка самодельного оборудования выполняется достаточно просто. Порядок действий при изготовлении культиватора для минитрактора выглядит следующим образом:

1. В центре всех используемых металлических пластин нужно проделать отверстия, посредством которых они будут соединяться между собой;
2. Затем пластину квадратной формы необходимо скрепить болтами с прямоугольными деталями. В итоге с каждой стороны квадратной пластины должно быть расположено по одной фрезе. Использовать на этом этапе вместо болтовых соединений сварку нельзя. Она менее надежна, в связи с чем такой культиватор можно будет использовать только для обработки рыхлой почвы;
3. После соединения всех пластин, в каждой из них нужно просверлить еще по одному отверстию, диаметр которого должен соответствовать диаметру металлической трубы. Далее предварительно разрезанная на 2 одинаковые части труба просовывается в отверстия. Таким образом на нее «надеваются» фрезы. Готовую конструкцию следует скрепить сваркой или болтами;
4. В конце части культиватора нужно соединить с валом минитрактора. Для этого в валу и трубках с фрезами проделываются сквозные отверстия. Совместив их, нужно надежно скрепить все элементы болтами. В деталях о сборке культиватора расскажет видео.

Прежде, чем приступать к работе с оборудованием, нужно убедиться в его исправности. Готовая конструкция должна быть максимально прочной, особенно, если она будет использоваться для обработки минитрактором тяжелых глинистых и каменистых грунтов. В этом случае оборудование будет подвергаться максимальной нагрузке.

Культиватор «Ёжики»

Для основы нужно подготовить мощную вилку, изготовленную из стальной полосы. Спереди инструмента расположена рабочая ось с насадками. Их нужно делать из кусков трубы, на которые наварены стальные прутья с заострёнными кончиками. Собственно, и название отсюда.

Рыхление осуществляется за счёт лёгкого встряхивания почвы и её прокалывания, но сорняки остаются на месте, особенно их корни. Главным плюсом такого подвида является лёгкий ход инструмента. Междурядный проход осуществляется практически без усилий.

Так же как и в звёздочной модели, в конструкции «ёжики» можно дополнительно установить плоскорез для последнего этапа обработки земли, с помощью которого удаляются все сорняки. Для рукоятки можно применить как палку от лопаты, так и велосипедный руль. Такой руль можно использовать перед собой и позади.

Для первого варианта необходимо саму насадку «ёжики» загонять в грунт собственным весом. Этот процесс довольно трудоёмкий. Для второго случая нужно рабочую часть утяжелить. Тем не менее работать им намного легче, несмотря на лишний вес. В подобной работе можно прислушаться к советам родителей. Они знакомы с такими инструментами лично. В прошлом ручными конструкциями очень часто пользовались, так как механизированных средств не было вообще.

Преимущества самодельного элемента

Возможность самостоятельного изготовления культиватора-окучника для минитрактора позволяет в значительной степени сэкономить денежные средства. К тому же такой элемент несложен в сборке: нужна схема узлов из интернета, но можно и самостоятельно составить чертежи, чтобы сконструировать минитрактор своими руками.

Среди преимуществ самодельных культиваторов для минитрактора выделяют следующие:

• доступность необходимых материалов;
• простота сборки;
• значительная экономия времени при обработке почвы на приусадебном участке;
• высококачественное рыхление и окучивание почвы, быстрое избавление от сорняков;
• для того чтобы изготовить хороший инструмент, достаточно минимальных денежных затрат — в основном все необходимые материалы и инструменты у дачника уже есть и используются для других нужд.

Главное, что нужно запомнить перед тем, как решиться самостоятельно изготовить инструмент — без тщательной подготовки качественного культиватора не получится. Поэтому перед тем как приступать к сборке, все материалы должны быть обработаны специальными противокоррозийными средствами.

Запомните еще пару рекомендаций, которые помогут сделать инструмент наиболее эффективным в работе

При конструировании нужно обращать внимание на углы крошения — они могут быть как универсальными, так и плоскорежущими. А чтобы после рыхления борозды оставались ровными, на мотоблоки необходимо установить рыхлительную лапу

В чём преимущества ручного культиватора

Сегодня механические ручные культиваторы мало представлены в рекламе и интернете. Причина — их низкая стоимость. Намного больший упор делается на моторизованные устройства. Однако мощность и производительность последних часто является избыточной, особенно для хозяев небольших участков.

Обходится стандартной лопатой довольно тяжело, да и долго: нужно иметь не просто силы, но и отменное здоровье, чего часто не хватает пенсионерам, которые являются наиболее массовыми владельцами небольших дачных участков. Применение же ручных устройств значительным образом облегчает работу, но при этом не бьёт по кошельку так, как бензиновые или дизельные орудия труда.

К тому же, ручные устройства весьма экологичны. В них используются простейшие физические принципы перераспределения сил, таких как колесо, рычаг, ворот, блок, наклонная плоскость и другие. Нет ни шума, ни выбросов отработанных газов, да и поломке ручные культиваторы подвержены намного реже. Это связано с минимумом составных элементов и простыми соединительными узлами.

Ручной культиватор всегда готов к работе — ему не нужна электрическая розетка или заправка топливом. Его условия хранения — обычный сухой сарай. За минимум проблем и обслуживания его и любят дачники, садоводы и огородники.

Виды

Существует несколько его разновидностей, чтобы сделать правильный выбор необходимо рассмотреть особенности каждого из них.

Ротационный

Его конструкция состоит из четырех вращающихся дисков, двигающегося ножа, скобы и черенка. Все это дополнено длинной ручкой и колесиками.

Эта комплектация способна взрыхлить почву, обогатить землю удобрениями и уничтожить сорняки. Аппарат приводится в движение при надавливании на ручку и узел, состоящий из звездочек (дисков), начинает проворачиваться.

Каково назначение трактора мтз 80, можно узнать из статьи.

Мини-культиватор

Такая модель разрыхлителя создана специально для работы в небольших теплицах, а также в саду. С помощью него можно обрабатывать почву вокруг кустарников и деревьев, быстро удалять сорняки, а также выкапывать лунки под рассаду и небольшие садовые культуры.

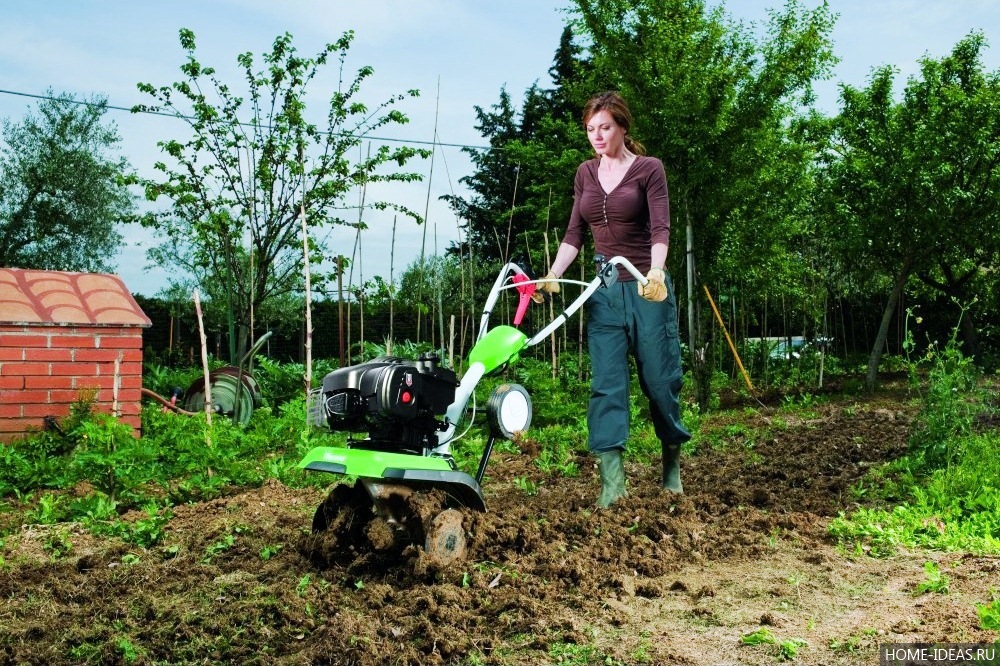

Бензиновый

Эта мототехника оснащена двигателем, который приводит в действие культивирующие фрезы. Их рабочая глубина достигает 150 мм, поэтому они очень часто используются для закладки нового ландшафта.

С помощью них обеспечивается быстрая вспашка даже тяжелых грунтов, с одновременным удалением ненужных сорняков с корнем.

В статье указаны параметры и модельный ряд трактора Нью Холланд.

Культиватор-рыхлитель

Обычное ручное приспособление, отдаленно похожее на мини-грабли. Имеет три или пять изогнутых зуба с заостренными концами.

При небольшом усилии они способны разрыхлить почву и разбить корку на ней. Когда зубья войдут в землю культиватор надо потянуть к себе и тогда получатся бороздочки. Их вариации на длинных ручках используются для огорода, а на коротких для комнатных растений и клумб.

Из статьи можно узнать всё про нормы расхода топлива на трактора мтз 82.

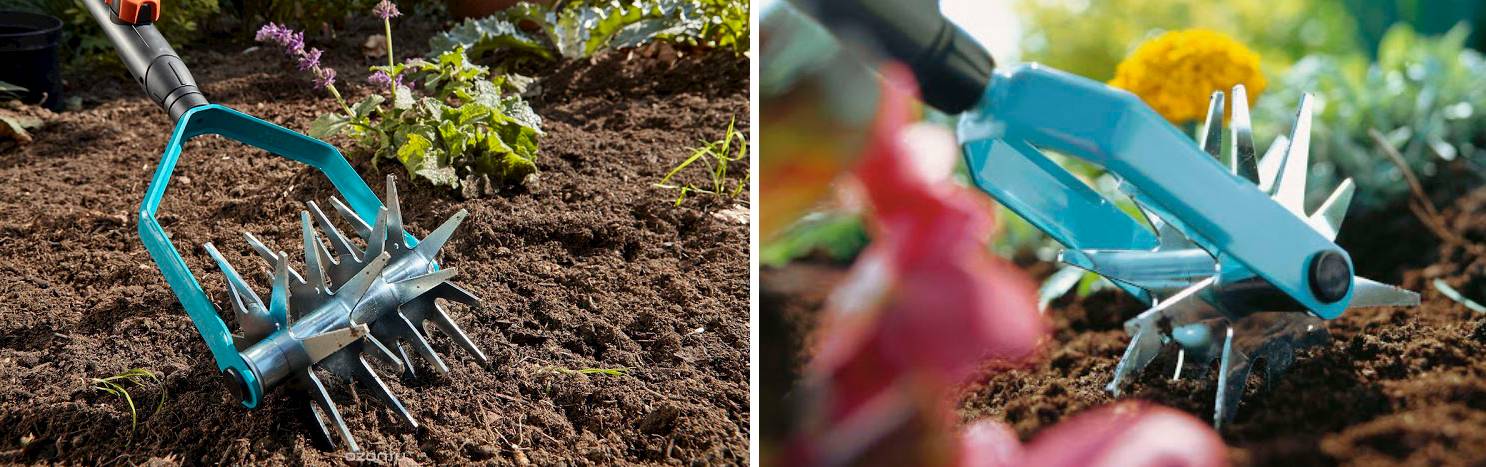

Рыхлитель-корнеудалитель «Торнадо»

На нем присутствуют спиралевидные заостренные зубья, которые направлены в разные стороны. Принцип его работы прост: необходимо поставить аппарат вертикально к земле, и, провернув на 60 С, заглубить его в землю, а затем еще развернуть его по часовой стрелке, после этого приподнять устройство, вместе с ним будут вырываться корни.

Глубина обработки земли им составляет 20 см, поэтому он вырывает только сорняки, не нанося вред посаженым культурам.

Электрический

Они подходят для обработки небольших участков, компактны и обладают отличной маневренностью, поэтому могут использоваться вблизи кустарников и деревьев, окучивая их.

Естественно надо заранее предусмотреть, чтобы длины шнура хватило для свободной обработки участка. Этот вид культиватора экологически безопасен, его можно использовать в теплицах.

Какое навесное оборудование для мтз 82 необходимо и можно использовать указано в статье.

Как изготовить плоскорез

Многие ищут культиватор для прополки сорняков. Такой прополочный аппарат можно сделать и самостоятельно. В качестве основы для рамы используют профильную трубу из металла или стали. Эту основу необходимо сделать из 2 частей. Приваривать нужно под углом 30 градусов. К раме приваривается вилка для колеса, изготовленная из стальной трубы или пластины толщиной 3 миллиметра. Само колесо может как изготавливаться самостоятельно, так и покупаться. Руль нужно делать из 2 стальных труб, закреплённых на раме.

Горизонтальная часть рамы является адаптером для режущей насадки. Потом нужно вмонтировать нож, который изготавливается из стальной ленты толщиной в 2−3 миллиметра. Дальше ножи затачиваются. Угол заточки можно менять или установить регулирующиеся ножи. Если в хозяйстве есть старый велосипед, то все запчасти можно взять от него. Из-за большого диаметра колеса велосипеда ход становится очень лёгким при работе. Нож делается в виде перевёрнутой буквы «П», или Т-образной формы. Нужно отметить, что ножом Т-образной формы пользоваться нужно очень аккуратно между рядами, так как существует вероятность испортить урожай.

Особым подвидом плоскореза является конструкция с вилками. Такой аппарат имеет несколько ножей, которые закреплены на вилке. Она изготовлена из стальных прутьев, а они, в свою очередь, изогнуты особым образом.

Простейший вариант — самодельный культиватор Торнадо

Изготовление ручного культиватора своими руками, по мнению народных умельцев, простой процесс, который под силу даже дилетанту. Несомненная польза от такого приобретения станет очевидной в первые же дни использования на огороде. Ведь культивация – непременный этап ухода за посевами, без которого нельзя обойтись даже при выращивании кустов и деревьев.

На начальном этапе рыхление и прополка помогают сохранить произведенные посевы, сэкономить на поливе, избежать размножения сорняков и вредителей.

Советы и инструкции по выбору модели простейшего устройства можно посмотреть здесь:

А если предметом предпочтения стала именно модель Торнадо, то вот видеоролик от автора одной из вариаций:

Самодельный ручной культиватор Торнадо требует всего трех частей для изготовления устройства:

1. Рабочая часть – основная составляющая устройства, которая определяет легкость применения и надежность в выполнении процессов. Визуально она выглядит, как стальные прутья, закрученные по спирали, и надежно закрепленные на центральной оси. Как только центральная часть проворачивается в почве в любом направлении, она наматывает на себя сорняк, глубоко сидящий в земле и извлекает его наружу. Особенное удобство состоит в извлечении сорного растения целиком, вместе с корнем, из которого оно потенциально способно продолжить свой рост.
2. Черенок используется, как деталь, на которую производится прикрепление остальных частей устройства. Советы опытных огородников рекомендуют не особенно заморачиваться с поисками подходящей детали. Обычно ее просто приобретают на рынке или в супермаркете. Для этой цели идеально подходит черенок для вил или лопаты – он уже гладко обструган и сделан из достаточно прочного дерева. Нужно только заранее подсчитать, какая длина деревяшки будет оптимальной для изготовления и применения Торнадо.
3. Ручка. Способ изготовления и крепления ручки, выполняющей роль своеобразного рычага, можно встретить разный. Предлагаются варианты из пластиковой трубы, закрепленной на черенке от лопаты с помощью скотча, есть советы крепления боле прочного рычага с помощью саморезов, а трубы использовать из металла. Примерная длина этой детали варьируется в 50-60 см, но если работать культиватором будет один человек, он может просто ориентироваться на собственное удобство.

Чертеж самодельного культиватора Торнадо:

Самая важная часть – рабочая. Для нее рекомендуют использовать пружинистую сталь, которая сгибается петлями и в таком виде крепится к черенковой части будущего инструмента. Параметры петли определяются привычным расстояние в междурядьях – они должны быть уже, чтобы не повреждать культурные растения. Если заточить напильником острые края, простое приспособление будет работать идеально.

Мастерами разработаны самые разные варианты изготовления Торнадо. Это могут быть старые вилы, с зубьями, изогнутыми в разные стороны, что легко проделать с помощью простого молотка.

Лента из пружинистой стали потребует немного больше времени и труда, в итоге должен получиться своеобразный конус с острым и растянутым концом. Для того чтобы работать было удобно, можно предусмотреть достаточно прочное соединение всех деталей и антискользящие накладки на ручке. Хотя в последнем случае обойтись без лишних сложностей помогают простые рабочие перчатки.

Если квалификации у будущего конструктора недостаточно, на этом видео он может посмотреть готовые чертежи самодельного культиватора, которые облегчат ему работу на начальном этапе:

Заключение

Занимаясь собственноручным изготовлением сельскохозяйственного инвентаря, вы экономите деньги, притом суммы получаются более ощутимыми, когда изделие моторизировано, или имеет в своей конструкции сложные части.

В том же случае, если вы изготавливаете простое механическое изделие, то кроме сэкономленных денег вы также получаете возможность сделать его только под себя, свои личные нужды.

Поэтому, даже такое простое изделие, как еж для междурядной прополки, или культиватор на основе велосипеда будет неповторимым и максимально удобным, ведь в таком случае он будет просто учитывать все идеи и нюансы, которые пришли вам в голову во время его сборки, или даже после нее.

Ещё большей сэкономить средств позволит зернодробилка для домашнего хозяйства своими руками.

Возможно вас также заинтересует статья про доильный аппарат аид 2.

Заключение

Таким образом, если ваш бюджет позволяет, вы сможете приобрести рыночную версию культиватора. Там чаще всего представлены автоматизированные электрические и бензиновые модификации. Начальные первых цены лежат в районе 5000 руб. Эти версии экономичны, комфортнее. Ими легче управлять. Но им не под силу одолеть значительные объёмы обработки. К тому же они могут трудиться только на лёгкой и уже взрыхлённой почве.

Бензиновые аналоги стоят гораздо дороже. Зато могут справляться с очень серьёзными объёмами работы. Правда затраты на их обслуживание тоже не маленькие. Да и транспортировать их тяжелее.

Таковы аспекты, связанные с рыночными моделями. Поэтому всё чаще идёт самостоятельное создание культиваторов. Их версии создаются в зависимости от рабочих условий. Например, если планируются работы только на маленьких участках или в теплицах, сгодятся ручные версии. Возможно применение версии на основе велосипеда.

Для обработки сложных почв или довольно больших участков оптимально применять электрические, роторные модификации. Хорошо здесь себя проявляет и модель из двигателя, взятого из бензопилы.

Как сделать ручной культиватор своими руками, смотрите в следующем видео:
