Как резать тротуарную плитку болгаркой

Как резать тротуарную плитку

1 Этап. Подготовка рабочего места

Во время нарезки плитки выделяется много пыли, поэтому лучше всего резать материал на улице. Если всё-таки работу нужно выполнять в помещении, то все вещи, которые в нём находятся, накрывают полиэтиленом. В этом случае пыль легко удаляется с открытых поверхностей.

Также на плитку наносится линия разреза с помощью карандаша. Если планируется узорчатая дорожка, то резку материала выполняют непосредственно в процессе укладки, подгоняя его под узор или форму дорожки. Если же планируется монтаж дорожки без рисунка, то возможна нарезка плитки до начала укладки.

2 Этап. Подготовка инструмента

Необходимо удостовериться в работоспособности устройства. Шнур должен быть с целой оплёткой.

Устанавливается алмазный диск, предназначенный для работы по бетону. Причём его установка выполняется рисунком вверх. После этого алмазный круг надёжно фиксируется специальной гайкой. Сверху он обязательно должен быть закрыт защитным кожухом.

2 Этап. Резка брусчатки

Материал надёжно фиксируется. После этого плитка разрезается строго по линии разреза. Не требуется сильно нажимать на инструмент: это может привести к разрушению материала или алмазного круга.

Для улучшения скольжения поверхность изделия можно посыпать сверху песком.

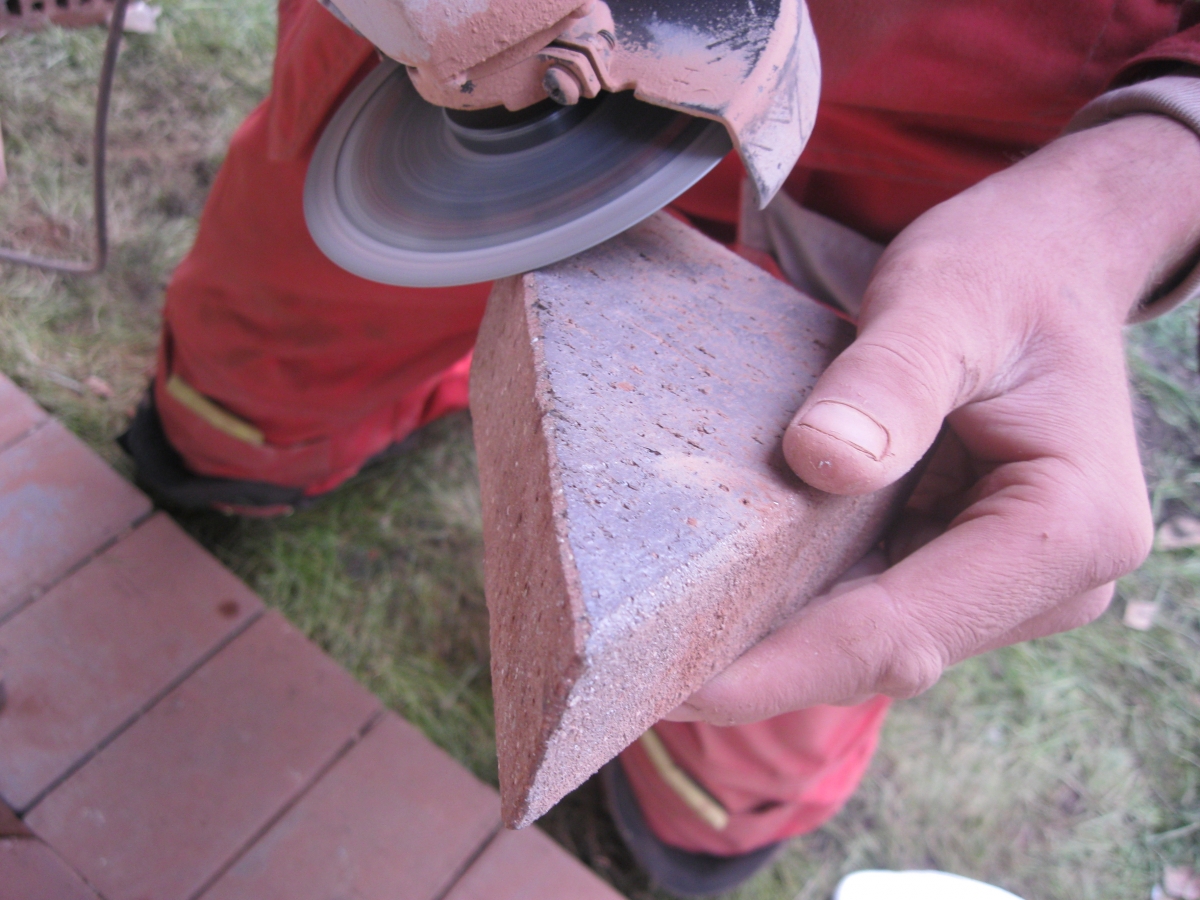

Процесс резки плитки болгаркой

Если радиус круга меньше, чем толщина материала, то сначала выполняют разрез с одной стороны до половины толщины плитки, потом её переворачивают и с обратной стороны также выполняют разрез.

Техника безопасности при работе с машинкой:

Перед работой необходимо проверить целостность корпуса и шнура.
Поза работника, выполняющего нарезку материала, должна быть устойчивой.
Поскольку в процессе резки возможен вылет отколовшихся частиц диска или плитки, используют защитную маску или очки, а также перчатки и одежду из плотной ткани, которые закрывают тело человека.
Длинные волосы должны быть убраны, одежда застёгнута.
При работе необходимо следить за тем, чтобы режущий круг не повредил шнур болгарки.
Если нужно заменить изношенный диск на новый, устройство полностью отключают от электросети.

Необходимо следить за тем, чтобы пыль не попадала на материал, иначе внешний вид тротуарной плитки испортится, а очистить её от грязи будет проблематично, особенно если у неё мокрая поверхность.

Подрезка тротуарной плитки не является редкостью при ее благоустройстве территории загородного дома: иногда требуется корректировка высоты или ширины. Особенно актуальна проблема подрезки в случае овальных дорожек или наличия их закруглений. Каждый решает сам, чем резать тротуарную плитку, – здесь есть два способа: как резать тротуарную плитку болгаркой, так и с использованием гильотины.

Первым этапом подрезки будет нанесение отметки с помощью карандаша и линейки. Можно использовать колотую, но прочную плитку.
Разметка всей плитки и ее укладка.
Непосредственная подрезка.
Подрезка с помощью болгарки (мощность которой должна быть не менее 2 кВт) выполняется при необходимости проведения более точных и аккуратных работ. При работе обязательно использование наушников и защитных очков с целью предотвращения попадания осколков в глаза и защиты слуха от громкого шума. При тяжелой резке можно периодически посыпать плитку песком.

Для подрезки на болгарке устанавливается алмазный круг с противоположным лицу направлением вращения. Держать болгарку необходимо, стоя либо сзади нее, либо сбоку, не допускается сильный нажим на пилу. Плитка должна быть защищена от попадания пыли (накрыта), в противном случае смести пыль с прессованной плитки будет очень сложно.

Подрезка при помощи гильотины используется в случае допуска небольших неровностей в работе. Средства защиты глаз и слуха не являются обязательными, а мусора – гораздо меньше, чем после работы с болгаркой. Таким способом можно обрезать плитку только по прямой линии.

Гильотина для подрезки плитки

Шлифовка при неровных краях с помощью наждачной бумаги или скалывание дефектов зубилом.

Наглядный пример, как резать тротуарную плитку – видео самого процесса работы с гильотиной, смотрите ниже. Это станет хорошим подспорьем в деле.

https://youtube.com/watch?v=DnsGc4dYG70

Как подобрать отрезной диск

Чтобы высокопрочные материалы обрабатывать качественно, с минимальными расходами, необходимо правильно подбирать алмазный круг. Плохо подобранный элемент оставляет сколы, ломает плитку, быстро портится.

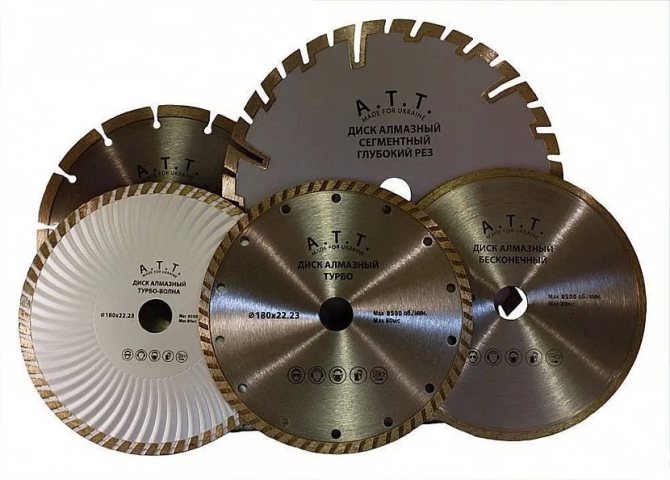

На сегодня существуют алмазные круги нескольких видов:

Сегментированные. Применяются для сухой резки, поверхность таких изделий разделена на одинаковые сегменты. При этом алмазное напыление присутствует лишь на режущей кромке. Отверстия обеспечивают частичное охлаждение элемента.
Сплошные. Полные диски с алмазной крошкой по краях. Их применение предполагает использование водяного охлаждения. Подобным изделием чрезвычайно удобно обрабатывать неровную брусчатку, сегментированные для этой цели непригодны.
Комбинированные. Подходят для сухой, мокрой резки брусчатки. В части охлаждения они хуже сегментированных, по качеству немного проигрывают сплошным.

Чтобы было меньше сколов, высота напыления должна превышать толщину обрабатываемого материала. Во время работы необходимо следить за диском. Повреждение последнего может спровоцировать разрушение плитки, травмирование мастера. Зачастую о присутствии дефектов круга свидетельствует искрение. Оно возникает в результате задевания металлической основы. В подобном случае рекомендуется заменить поврежденный диск на новый.

Особенность дисков заключается в наличии алмазной крошки в виде напыления, расположенной на режущей части изделия Источник stroyday.ru

Особенности резки

Прежде, чем разрезать плитку, нужно очень тщательно подготовиться. И речь идет не только о замерах и разметке самих бетонных элементах, но и о месте выполнения работ. Желательно отвести специальное место для безопасной резки плитки, которое будет находиться в достаточном отдалении от остального материала и уже смонтированного покрытия, а также машин, различных объектов и т.д.

При попадании на мокрую поверхность элементов пыль намного быстрее портит ее: так, если отрезаемая плитка отличается по цвету от уже уложенной и пыль от нее посыплется сверху, есть риск необходимости полной смены покрытия.

Чтобы качественно распилить плитку, нужно правильно выполнить замеры. Обычно к полученным цифрам добавляют около 10-15% на запас (потом можно обпилить края и удалить лишнее). Для плитки оригинальной формы запас увеличивают.

Режут плитку строго по намеченной линии, стараясь не давить сильно на материал, так как плитка может выпасть из рук или разломиться на части. В ситуации, когда процесс резки болгаркой идет трудно, можно посыпать плитку кладочным песком в небольшом объеме.

Преимущества работы болгаркой

Угловая шлифовальная машинка выделяется на фоне прочих методов подгонки материала благодаря некоторым достоинствам:

Это универсальный инструмент, способный распилить плитку разной структуры, толщины, плотности и степени прочности.
Если использовать для данной работы болгарку, появляется возможность сделать не только прямую, но и изогнутую линию, отверстие.
Благодаря мобильности инструмента можно произвести всю работу в удобном для этого месте: на полу, столе.
Есть возможность выполнять влажную и сухую резку. При этом подгоняют под нужный размер плитку без пыли, что обусловлено наличием специального козырька и возможностью водяного охлаждения.

Если с целью отделки выбран кафель или керамогранит для укладки, то уход за этим материалом и его внешние качества — не главные критерии. Учитывают еще и простоту резки таких изделий болгаркой.

Несколько советов

Чтобы после отрезания нужного размера настенное или напольное покрытие выглядело аккуратно и без сколов, нужно ответственно подойти к процессу раскроя и отрезания. Чтобы обеспечить максимально ровный край, обязательно придерживайтесь этих рекомендаций:

Резать плитку всегда необходимо с лицевой стороны — это уменьшает шанс образования сколов и трещин с внешнего края, но только при работе с качественным отрезным диском.
Не стоит сразу глубоко погружать отрезной диск в тело материала. Сначала пройдите глазурь, и лишь после этого можно приступить к полноценному резу.
Будьте внимательны при опускании вращающегося диска к отрезной поверхности, делайте это так, чтобы случайно не повредить глазурь.
Не нужно прилагать усилие при отрезании, веса шлиф машинки вполне достаточно для аккуратного среза, ваша задача — придерживаться нужного направления.

Виды

Работая с любым видом керамической плитки, невозможно сделать идеальную кладку, не воспользовавшись специальным инструментом. А так как плитка состоит из глиняной основы и глазури, то, в первую очередь, при отделочных работах желательно сначала разрезать слой глазури, а затем уже разделять кафель на нужные части.

Необычные способы укладки кафеля – по диагонали, со сдвигом, по готовому рисунку или схеме предполагают обрезку. А в декоративных работах с плиткой плиткорез просто незаменим.

Рассмотрим возможные способы и виды работ по резке керамики:

Механический способ – резка материала более мягкой плотности ножом из плотного материала путем глубокого или не очень глубокого надавливания или надреза, а затем разлома вручную. Ручные инструменты, которые помогут разрезать плитку – стеклорез, ручной плиткорез.
Способ с использованием электроинструментов. В данном случае разрез происходит тем же материалом, что и при использовании ручных инструментов, только режущий элемент приводит в движение двигатель, работающий от сети.

Способ с использованием мощной струи воды и сильного абразивного материала, который поступает на поверхность плитки. Используется для резки керамогранита.
Способ с использованием лазерных лучей – подходит для плотного плиточного материала.

Обрезка плитки может понадобиться в следующих случаях:

работая с плиточной кладкой на ограниченной поверхности, необходимо подрезать начальные и крайние элементы для более красивого ее размещения;
при размещении ее по определенному рисунку;
если на облицовочной поверхности есть функциональные устройства – розетки, трубы, светильники, выход в канализационную систему, под них нужно сделать отверстие;
для создания красивых резных керамических элементов необходима фигурная резка кафеля подходящими инструментами.

Вид обрезки изделия зависит от инструмента, который будет для этого использоваться:

небольшой распил кафеля можно осуществить алмазным диском болгарки, даже если плитка уже уложена на поверхность;
для обрезания классической гладкой плитки в домашних условиях при осуществлении небольшого по площади ремонта подойдет ручной плиткорез с алмазным ножом;

если объем отделочных работ большой или предполагается дальнейшая работа с толстым плиточным материалом, лучше приобрести электрический плиткорез;
если есть желание сэкономить на ремонте, то разрезать без плиткореза керамическую плитку поможет простой ручной стеклорез. Он дешев, прост в использовании и наиболее безопасен среди всех видов инструментов, но для данного вида обрезки нужно больше времени, и подходит он только для тонкой отделочной плитки;

также для осуществления плиточных работ потребуются специальные алмазные круги-насадки на обычную дрель в случае необходимости сделать отверстие под розетку, например;
для художественной и декоративной резки существует специальный способ – гидроабразивная резка WaterJet. Это высокоточная гидрорезка осуществляется с наименьшей температурой соприкасающихся поверхностей и позволяет сделать красивые орнаменты из любого твердого плотного материала, такого как керамогранит и натуральный камень. В основе резки – направленный поток воды со специальными абразивными частицами песка, который может состоять из такого плотного материала, как гранат;

лазерная резка – в лазерном станке существует направленный лучевой пучок высокой мощности, который делает ровный глубокий распил любого строительного материала без сколов;
плазменная резка.

Способы водной, лазерной и плазменной резки хороши тем, что за раз можно обрезать и обработать большое количество плитки. При этом края плитки получаются идеально ровными, плитка не ломается, все надрезы точны.

Если нужно вырезать отверстие в керамике

Резка плитки болгаркой поможет во многих случаях. Например, если нужно вырезать отверстия.

Для отверстий небольшого диаметра используются специальные коронки. Так в плитке можно вырезать отверстия под трубы, розетку или выключатель.

Но отверстия большого диаметра нужно прорезать другим способом.

На плитке пометьте центр круга. Потом наносится контур круга: принцип рисования кругов циркулем.
Сверлом аккуратно просверливаете отверстие. Поначалу работайте на маленьких оборотах, чтобы плитка не треснула. Для сверления плитки используют специальную насадку, которая в простонародье называется «перышком».
Делаете прорези в разные стороны от центра к контуру круга. Не пытайтесь прорезать плитку насквозь, просто делайте насечки, чтобы кафель было легче откусывать.
Кусачками внутри круга откусываете мелкие фрагменты.
Внутри вырезанного круга образуются сколы и заусеницы, которые можно снять грубой наждачкой или кусачками.

Особенности резки

В целом, резка тротуарной плитки представляет собой процесс разрезания бетонного блока с содержанием гранитного щебня толщиной от 20 до 80 мм. Разрезать плиты требуется как вдоль элемента, так и поперек, а также под углом. Длина пропила может составлять от 10 до 60 см, но наиболее распространена длина в пределах 10-30 см. Обрабатываемый бетон имеет плотную структуру, так как изготавливается методом вибропрессования и содержит наполнитель в виде гранитного (или иного) щебня средней и мелкой фракций.

Формы и размеры тротуарной плитки.

Весь процесс получения элемента нужного размера условно можно разделить на несколько этапов: разметка, разрезание и обработка среза. Сложность процесса и его объем зависит от типа выкладываемой поверхности. Если предусмотрена простая рядовая укладка стандартных прямоугольных брусков (кирпичик, брусчатка), то задача упрощается – требуется только поперечное разрезание плитки.

Более сложная проблема возникает при формировании определенного орнамента, да еще и разных цветов

В этом случае важное значение приобретает точная разметка плитки, так как тротуарную плитку придется разрезать в разных направлениях, в т.ч. под разным углом; при этом трудно обойтись без окончательной доводки элемента непосредственно при его укладке. Наиболее сложная задача – угловой вырез для вставки элемента

Такое разрезание производится редко, но при создании узора вероятность его не исключена. Этот процесс осуществляется при помощи ручного инструмента, например ножовкой по металлу

Наиболее сложная задача – угловой вырез для вставки элемента. Такое разрезание производится редко, но при создании узора вероятность его не исключена. Этот процесс осуществляется при помощи ручного инструмента, например ножовкой по металлу.

При планировании резки бетонных плиток следует сразу подумать о защитных мерах. Во время скоростного процесса поднимается огромное количество мельчайшей вредной пыли, от которой необходимо защитить глаза, лица. Работать следует с использованием респиратора, в очках, а уши целесообразно прикрыть наушниками. Совершенно не лишней будет защита и всего тела при помощи плотной закрытой одежды.

Как резать болгаркой

Шлифовальная машина – весьма опасный инструмент

Круг важно установить рисунком вверх, потом зажать специальной гайкой. Работник должен держать такое устройство за ручку правой рукой

Тогда диск будет располагаться слева, защитный кожух закроет его сверху. Скоростное вращение происходит таким образом, что в процессе резки искры летят прямо на мастера. Потому, если впоследствии заклинивания механизма электроинструмент выскользнет из рук, то он упадет на безопасном расстоянии от резчика. Левая рука должна держать устройство за рукоять на корпусе.

Используя болгарку, важно применять индивидуальные защитные средства: маску, очки, а также плотный рабочий костюм

Как отрезать ровно

Чтоб выполненные болгаркой срезы были максимально ровненькими, желательно заранее сделать правильную разметку. К примеру, прежде чем отрезать кусок трубы, на ней маркером нужно обозначить требуемый размер. Потом вдоль нанесенной метки следует обернуть лист бумаги. В результате бумажная трубка будет расположена поверх металлической, а ее граница укажет именно на ту траекторию, по которой необходимо резать. Для подобных целей также возможно применить строительный скотч, его использовать намного удобнее и проще.

Затем по краю клейкой ленты либо бумаги необходимо прочертить линию реза, удалить поверхностный материал, надежно зажать трубку в тиски, распилить болгаркой. Аналогично допускается резать профиль, уголок

При этом важно помнить: в процессе резки запрещается менять положение электроинструмента. Перекос круга непременно приведет к поломке механизма

Также не стоит сильно нажимать на диск, особенно если он тонкий. Машина должна самостоятельно проникать в материал, ее требуется лишь поддерживать.

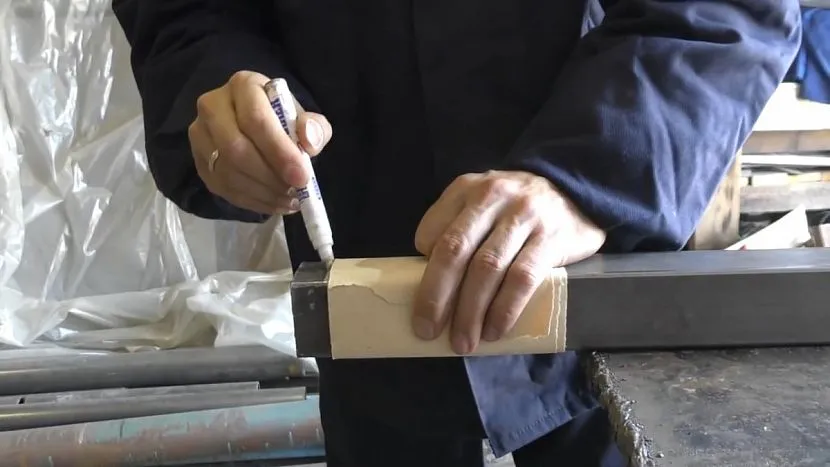

Разметка профильной трубы с помощью бумажного листа помогает обозначить максимально ровную линию разреза Источник sdelaysam-svoimirukami.ru

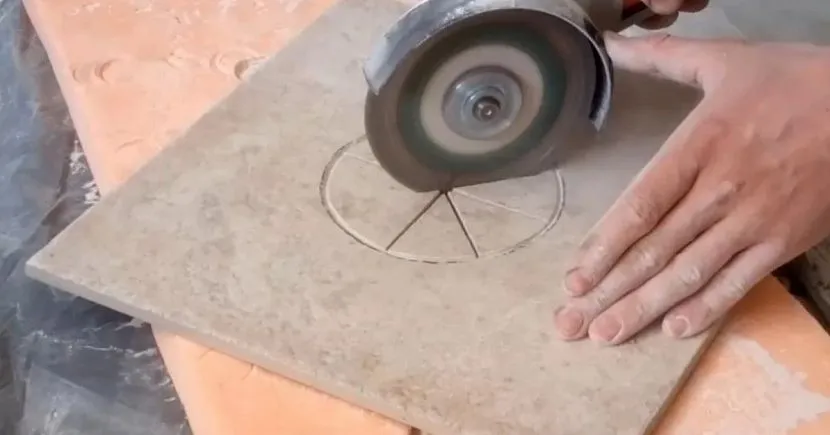

Как вырезать круг

Сформировать болгаркой круглое отверстие внутри какого-либо материала достаточно сложно

При работе с плиткой важно придерживаться такой последовательности действий:

На выбранной поверхности нарисовать круг необходимого диаметра.
Установить электроинструмент под углом к центру.
На малой скорости сделать контурный рез, стараясь максимально углубиться внутрь. Производить его следует непрерывными движениями, чтобы впоследствии было минимум угловатостей.
Разделить окружность на сегменты, полностью прорезать плитку.
Перевернуть материал, дорезать его с обратной стороны.
Аккуратно удалить «дольки».
Подравнять края щипцами «попугаями» либо отшлифовать болгаркой.

Чем меньше требуемый радиус круга, тем сложнее будет сделать всю работу точно и красиво Источник pol-spec.ru

Виды и типы специализированных насадок и дисков для УШМ

Не стоит думать, что насадки и диски для болгарки, это одно и то же. Они различаются между собой, как по своему предназначению, так и по технологическому устройству. Насадки предназначены для:

Удаления ржавчины, окалины, краски и тому подобное, с поверхностей различных деталей.
Шлифования и полировки больших по площади плоскостей и отдельных, труднодоступных участков.
Удаления заусениц, сколов и скругления углов и т. д.

Но так, как главной темой статьи, являются отрезные диски, то именно о них расскажем более подробно.

Кругами для болгарки, называются:

Цельнометаллические диски с сплошной или секционным разделением внешней режущей кромки. С нанесенным на нее, так называемым, алмазным напылением.
Абразивные круги. Изготавливаются методом прессования абразивной массы на основание из армирующей сетки.
Отрезные круги обоих типов, предназначены только для резки металла или камня. Под камнем подразумеваются, различные виды керамики, песчано — цементных изделий и тому подобной.

На назначение диска указывает наносимая на него цветовая маркировка:

синий — металл;
зеленый — бетон.

Болгарка для резки брусчатки

Ручное электроустройство предназначено для абразивной обработки разных материалов: шлифования, резки. В процессе осуществления каждого отдельного вида работ используются определенные насадки. Они надежно крепятся на конце устройства, при вращении выполняют нужные действия. Отдельные электроинструменты снабжены регулятором, позволяющим устанавливать требуемую частоту оборотов диска.

Болгарка – популярный инструмент, который помимо своей прямой задачи в виде шлифования поверхностей может выполнять прочие функции: нарезать металл, керамическую плитку, камень Источник postroika.biz

Устройство

Чтобы понимать, как функционируют любая болгарка, рекомендуется ознакомиться с ее комплектующими частями:

двигатель;
редуктор угловой передачи;
управляющий блок;
корпус;
защитный кожух.

Резка тротуарной плитки осуществляется алмазным кругом. Он производится из небольших частиц искусственного алмаза, которые прессуются в металлический диск. Такие расходники отличаются по величине частичек, плотности их нанесения. Внутри они имеют прорези, предназначенные для охлаждения круга: он нагревается во время рабочего процесса.

Благодаря специальной насадке, с помощью болгарки можно разрезать даже толстый прочный керамогранит Источник i1.wp.com

Способы резки плитки

Самый ответственный и трудный этап – непосредственное разрезание элемента.

Процесс резки осуществляется двумя основными способами – при помощи болгарки или гильотины. Если есть возможность, то идеальным вариантом может стать применение специального электрического инструмента для резки тротуарной плитки. В отдельных случаях при малых объемах работ можно использовать ручную ножовку по металлу.

Резка болгаркой

Наиболее распространенный способ резки тротуарной плитки заключается в использовании болгарки с алмазным диском. Диск выбирается отрезной по бетону или камню диаметром не менее 230 мм. Очень хороши в этом случае диски Bosch или Ди Стар. При резке следует использовать болгарку мощностью не менее 2 кВт. Если в процессе резки наблюдаются сложности, то поверхность бруска периодически посыпается песком.

Применение гильотины

Обработка краев плитки осуществляется шлифовальной машинкой.

При больших объемах укладки тротуара целесообразно применение специального ножа-гильотины для резки брусчатки.

Этот небольшой станок включает укладочный стол, направляющие, нож и ручку для обеспечения нужного усилия. Брусок закладывается в зазор между столом и лезвием ножа, а затем с помощью ручки нож опускается и рубит материал.

Резание (точнее скалывание) плитки производится по размеченной линии без большого усилия и быстро.

В настоящее время предлагается много различных отечественных и зарубежных аппаратов, обеспечивающих необходимое качество и надежность. Можно отметить ряд механизмов типа Максим, АL и ряд других.

Важным преимущество применения гильотин является отсутствие облаков пыли и быстрота процесса.

Специальные устройства

Резку тротуарной плитки можно качественно выполнить с применением специального электрического инструмента, представляющего собой небольшую дисковую пилу. Специально для укладки тротуаров предназначена пила типа Eibenstock EST 350

Высокоскоростная дисковая пила позволяет обеспечить ровный срез, что важно при повышенном требовании к качеству укладки. Можно выбрать и другие механизмы аналогичного типа

УШМ (болгарка) – многофункциональное орудие

Резка плитки ручным или электрическим плиткорезом предполагает покупку этих инструментов, что в случае проведения домашних работ не всегда оправдано. Кроме этого, после проведения плиточных работ эти инструменты вы больше не сможете нигде использовать.

Для домашнего мастера хорошим решением может стать применение УШМ (болгарки). Но работа с этим инструментом имеет специфику.

Для начала необходимо определится с размером самой УШМ. Оптимальным вариантом для разрезания плитки будет болгарка с диском на 125 мм. Её удобно держать в руках и производить манипуляции.

УШМ с диском на 125 мм

Болгарки с диаметром диска 230 мм., лучше не применять для такой работы. Инструмент очень громоздкий, что затрудняет манипуляции и значительно ухудшает качество реза. Допустимо использовать УШМ с диаметром диска на 180 и 150 мм, но только если производится резка толстой плитки или керамогранита.

Болгаркой можно резать все виды керамической плитки – настенную, напольную и даже керамогранит. Без проблем можно сделать прямолинейные резы, под углом и некоторые криволинейные.

Для упрощения работы можно рассмотреть покупку специальной насадки на УШМ — «Слайдер».

УШМ с насадкой Слайдер.

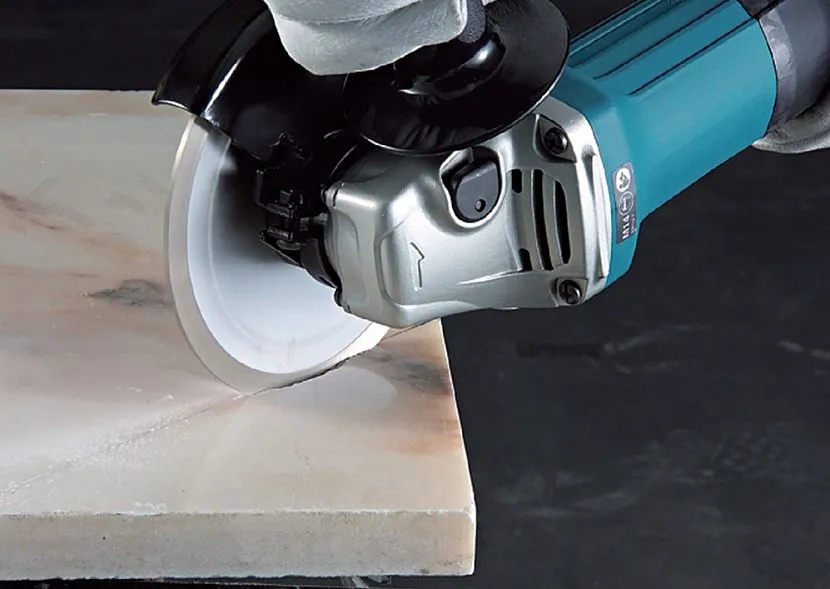

Рассмотрим пошагово, как резать керамическую плитку болгаркой без сколов:

Для резки керамической настенной или напольной плитки необходимо использовать сплошной алмазный диск для сухой резки.

Диск для резки керамической плитки.

Место реза намечается стандартным способом: линии проводят на плоскости карандашом, маркером или мелом.

Плитка фиксируется в неподвижном состоянии при помощи струбцин.

Шаг 3. Разрез.

Разрез делается по направлению к себе, диск располагается перпендикулярно поверхности. Иногда движения болгаркой делаются вперед-назад, чтобы снизить температуру нагрева. Чтобы на лицевой поверхности не образовывались сколы, УШМ необходимо немного наклонять в сторону. Если угол реза получается меньше 900, то сколы не образовываются.

Шаг 4. Доработка.

Абразивная обработка краев при работе УШМ нужна обязательно. Если использовался абразивный диск со специальной насадкой «Слайдер», то шлифовать край придется меньше, так как количество сколов минимизируется. Шлифовка края делается той же болгаркой, которой выполнялась резка, или наждачной шкуркой, закрепленной на бруске.

Как резать керамогранит болгаркой:

Далее рассмотрим как резать керамогранитную плитку в домашних условиях. Для резки керамогранита необходимо выбирать круги с алмазным напылением сплошного типа, рассчитанные на влажный режим работы

При выборе круга обращайте внимание на максимально допустимую частоту вращения, она должна соответствовать частоте вращения УШМ

Диск для резки керамогранитной плитки.

Резку керамогранита необходимо осуществлять с постоянной подачей небольшого количества воды. В противном случае напыление на диске долго не прослужит и он быстро перестанет выполнять свои функции. Поэтому, перед работой необходимо приготовить пластиковую бутылку с водой, предварительно проколов в пробке бутылки отверстие.

Шаг 3. Рез.

Движением к себе на поверхность керамогранита необходимо нанести тонкую бороздку. Затем линию реза необходимо смочить водой и снова провести неглубокий рез сделав движение к себе. Эти операции необходимо повторять до полного распила плитки.

Шаг 4. Доработка.

В нижней части разреза плитка может иметь шероховатости. Для доработки ее необходимо перевернуть на обратную сторону, зажать струбциной и при помощи УШМ и алмазного диска немного обточить край.
