Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор. Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта. Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда. Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно. Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом

Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

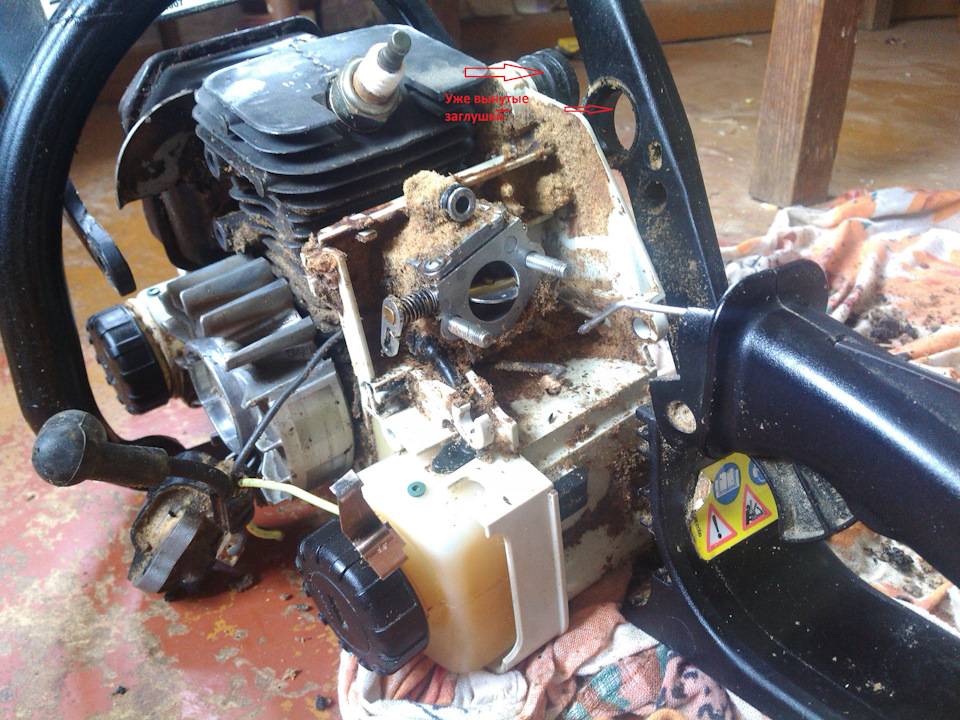

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

  1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
  2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
  3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
  4. Отсоединяем трос от рычага управления
  5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
  6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

  1. Откручиваем винт.
  2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.

    Под мембраной должно быть все чисто

    На мембране также не должно быть грязи

  3. Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
  4. Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.

    Всего нужно открутить 4 винта

  5. Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
  6. Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
  7. Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
  8. Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
  9. Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Инструкция по эксплуатации

Паспортом бензиновой пилы “Штиль” МС-180 является инструкция по эксплуатации, где собрана полная информация о самом инструменте. Перед началом эксплуатации необходимо тщательно изучить руководство, чтобы избежать досадных неисправностей.

Предлагаем ознакомится с инструкцией бензопилы.

Устройство

Бензопила “Штиль” МС-180 состоит из: бензинового двигателя, карбюратора, кожуха, стартера, маховика, сцепления, клапана декомпрессии, масляного, топливного насоса и бака, свечи зажигания, пильной цепи, шины, звездочки, тормоза, воздушного фильтра, рычага переключения, пылеуловителя, глушителя, фиксаторов, колеса натяжения, упора зубчатого, винта регулировки, рукоятки.

Подготовка бензопилы Stihl к работе

К подготовке пилы следует подойти со всей ответственностью, так как от этого зависит ее срок эксплуатации в будущем, а также безопасность самого оператора. Рассмотрим правильный алгоритм действий при подготовке бензопилы к эксплуатации:

  • производится сборка бензопилы Stihl (согласно описаниям и схемам в руководстве);
  • надевается и закрепляется шина;
  • натягивается цепь;
  • правильно готовится топливная смесь: бензин разводится маслом в соотношении 50/1 (количество бензина АИ-92 5 л., специального масла Stihl для двухтактных двигателей 100 мл.);
  • топливная смесь заливается в бак;
  • масло для смазки цепи заливается в бак;
  • проверяется надежность натяжения крепежей;
  • согласно инструкции проводится запуск пилы;
  • проводится регулировка карбюратора на холостых оборотах соответствующим винтом (цепь не должна двигаться);
  • проверяется подача смазки на цепь.

Предлагаем посмотреть видео о том, как производится сборка бензопилы “Штиль”:

Про то, как завести бензопилу “Штиль” 180 расскажет наше видео:

Обкаточный период для бензопилы “Штиль”

В обычном понимании обкатка для пилы Stihl 180 не проводится. Она изначально готова к работе. Однако владельцу техники необходимо знать и понимать следующее:

Первые от 4 до 8 выпаленных полных баков с горючим работа бензиновой пилы должна выполняться в щадящем режиме не на всю мощность силовой установки с частыми перерывами для охлаждения инструмента. Первые 60 минут работы бензопилы “Штиль” состоит из промежутков работы и отдыха: 2 мин. работы, 10 секунд — холостой ход, перерыв

Холостой ход более 10 секунд вредит свечам зажигания, оставляя на них нагар

Очень важно правильно приготовить топливную смесь из высококачественных материалов (1/50, бензин АИ-92 и выше, масло Stihl для 2-х тактных моторов)

Техническое обслуживание

Перед эксплуатацией проверяется:

  • состояние цепи, заточка;
  • натяжка цепи;
  • затяжка крепежей;
  • заполнение топливного и масляного баков;
  • наличие смазки цепи;
  • холостой ход и т. д.

После распиловочных работ производится:

  • чистка бензопилы;
  • ослабляется натяжение цепи (обязательно);
  • заточка цепи (при необходимости);
  • состояние шины, ее износ;
  • обслуживание фильтра (по мере надобности).

Новоявленные владельцы часто теряются и ищут материалы о том, как правильно разобрать (собрать) бензопилу “Штиль” 180. Предлагаем посмотреть видео, где показано, как выполняется разборка и сборка бензопилы штиль 180:

Неисправности и ремонт

Неисправности бензопилы Stihl 180 и их устранение — еще одна проблема, волнующая владельцев инструмента.

Почему бензопила “Штиль” 180 не заводится:

  • отсутствует топливная смесь;
  • нет контакта на свече зажигания;
  • обрыв высоковольтного провода;
  • топливный насос не качает;
  • забились топливопроводы;
  • проблемы со свечей;
  • не отрегулировано зажигание;
  • заливает свечу.

Почему бензопила “Штиль” 180 не развивает нужное количество оборотов:

  • нагар на свече зажигания;
  • свеча износилась, необходима замена (через 100 часов работы);
  • карбюратор требует чистки.

Бензопила “Штиль” 180 глохнет на холостых оборотах:

  • не отрегулирован карбюратор;
  • засорился топливный или воздушный фильтр.

Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” МС 180 своими руками:

Некоторые владельцы инструмента используют бензопилу Stihl МС 180 вместе с насадкой-болгаркой, это позволяет соорудить домашнюю пилораму и выполнять продольные распилы.

На видео показана насадка-болгарка для бензопилы “Штиль” MS-180:

Но даже без этой насадки некоторые умельцы нашли способ выполнить продольный распил обычной шиной с пильной цепью. Предлагаем посмотреть видео о самодельной пилораме из подручных материалов:

Инструкция по эксплуатации

Паспортом бензиновой пилы “Штиль” МС-180 является инструкция по эксплуатации, где собрана полная информация о самом инструменте. Перед началом эксплуатации необходимо тщательно изучить руководство, чтобы избежать досадных неисправностей.

Предлагаем ознакомится с инструкцией бензопилы.

Устройство

Бензопила “Штиль” МС-180 состоит из: бензинового двигателя, карбюратора, кожуха, стартера, маховика, сцепления, клапана декомпрессии, масляного, топливного насоса и бака, свечи зажигания, пильной цепи, шины, звездочки, тормоза, воздушного фильтра, рычага переключения, пылеуловителя, глушителя, фиксаторов, колеса натяжения, упора зубчатого, винта регулировки, рукоятки.

Подготовка бензопилы Stihl к работе

К подготовке пилы следует подойти со всей ответственностью, так как от этого зависит ее срок эксплуатации в будущем, а также безопасность самого оператора. Рассмотрим правильный алгоритм действий при подготовке бензопилы к эксплуатации:

  • производится сборка бензопилы Stihl (согласно описаниям и схемам в руководстве);
  • надевается и закрепляется шина;
  • натягивается цепь;
  • правильно готовится топливная смесь: бензин разводится маслом в соотношении 50/1 (количество бензина АИ-92 5 л., специального масла Stihl для двухтактных двигателей 100 мл.);
  • топливная смесь заливается в бак;
  • масло для смазки цепи заливается в бак;
  • проверяется надежность натяжения крепежей;
  • согласно инструкции проводится запуск пилы;
  • проводится регулировка карбюратора на холостых оборотах соответствующим винтом (цепь не должна двигаться);
  • проверяется подача смазки на цепь.

Предлагаем посмотреть видео о том, как производится сборка бензопилы “Штиль”:

Про то, как завести бензопилу “Штиль” 180 расскажет наше видео:

Обкаточный период для бензопилы “Штиль”

В обычном понимании обкатка для пилы Stihl 180 не проводится. Она изначально готова к работе. Однако владельцу техники необходимо знать и понимать следующее:

Первые от 4 до 8 выпаленных полных баков с горючим работа бензиновой пилы должна выполняться в щадящем режиме не на всю мощность силовой установки с частыми перерывами для охлаждения инструмента. Первые 60 минут работы бензопилы “Штиль” состоит из промежутков работы и отдыха: 2 мин. работы, 10 секунд — холостой ход, перерыв

Холостой ход более 10 секунд вредит свечам зажигания, оставляя на них нагар

Очень важно правильно приготовить топливную смесь из высококачественных материалов (1/50, бензин АИ-92 и выше, масло Stihl для 2-х тактных моторов)

Техническое обслуживание

Перед эксплуатацией проверяется:

  • состояние цепи, заточка;
  • натяжка цепи;
  • затяжка крепежей;
  • заполнение топливного и масляного баков;
  • наличие смазки цепи;
  • холостой ход и т. д.

После распиловочных работ производится:

  • чистка бензопилы;
  • ослабляется натяжение цепи (обязательно);
  • заточка цепи (при необходимости);
  • состояние шины, ее износ;
  • обслуживание фильтра (по мере надобности).

Новоявленные владельцы часто теряются и ищут материалы о том, как правильно разобрать (собрать) бензопилу “Штиль” 180. Предлагаем посмотреть видео, где показано, как выполняется разборка и сборка бензопилы штиль 180:

Неисправности и ремонт

Неисправности бензопилы Stihl 180 и их устранение — еще одна проблема, волнующая владельцев инструмента.

Почему бензопила “Штиль” 180 не заводится:

  • отсутствует топливная смесь;
  • нет контакта на свече зажигания;
  • обрыв высоковольтного провода;
  • топливный насос не качает;
  • забились топливопроводы;
  • проблемы со свечей;
  • не отрегулировано зажигание;
  • заливает свечу.

Почему бензопила “Штиль” 180 не развивает нужное количество оборотов:

  • нагар на свече зажигания;
  • свеча износилась, необходима замена (через 100 часов работы);
  • карбюратор требует чистки.

Бензопила “Штиль” 180 глохнет на холостых оборотах:

  • не отрегулирован карбюратор;
  • засорился топливный или воздушный фильтр.

Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” МС 180 своими руками:

Некоторые владельцы инструмента используют бензопилу Stihl МС 180 вместе с насадкой-болгаркой, это позволяет соорудить домашнюю пилораму и выполнять продольные распилы.

На видео показана насадка-болгарка для бензопилы “Штиль” MS-180:

Но даже без этой насадки некоторые умельцы нашли способ выполнить продольный распил обычной шиной с пильной цепью. Предлагаем посмотреть видео о самодельной пилораме из подручных материалов:

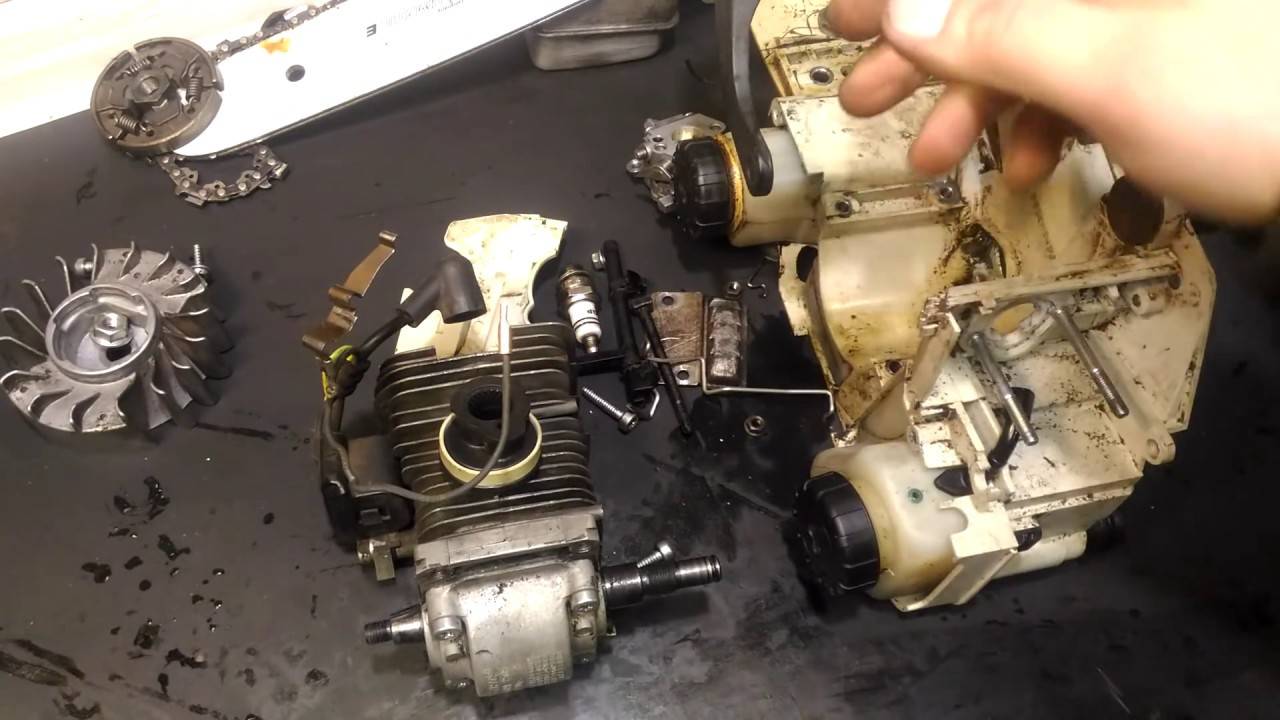

Снятие и разборка двигателя

Двигатель удерживают 4 винта установленные на днище бензопилы Штиль 180. Для снятия необходимо их раскрутить, после чего аккуратно вынуть двигатель из посадочного места и резинового патрубка карбюратора.

Для разборки двигателя раскручиваются 4 винта картера, и он снимается, далее можно вынуть коленчатый вал в сборе с сальниками, подшипниками и поршневыми кольцами.

Снятие подшипников и сальников обычно не требует дополнительных инструментов, но если, подшипники были напрессованы на вал с усилием, то для демонтажа понадобится специальный съемник.

Для снятия поршня с шатуна, потребуется вынуть стопорное колечко из посадочного гнезда, при помощи тоненькой отвертки, далее с противоположной стороны выдавливается поршневой палец, после чего поршень убирается в сторону.

Сборка бензопилы Штиль 180

Собирать пилу stihl ms 180 обратно, достаточно просто, главное придерживаться следующего алгоритма:

  1. Установить поршень на шатун, стрелка на поршне должна смотреть по ходу бензопилы Штиль 180, а по левую руку от поршня располагаться сторона коленчатого вала, которая предназначена для установки маховика;
  2. Аккуратно вставить поршень обратно в цилиндр, место под крепление катушки должно быть на стороне где маховик устанавливается на коленчатый вал;
  3. Установить подшипники, сальники, стопорное кольцо на валу и опустить все в сборе в посадочное место в цилиндре;
  4. Далее обезжирить место установки картера и сам картер, после чего промазать герметиком и установив на место закрутить 4 винта крепления;

Чтобы собрать пилу Штиль 180 после того момента как собран двигатель, нужно соблюдать обратную последовательность разборки

Важно отнестись к процессу внимательно и не забыть установить тяги на карбюратор, и подключить провод зажигания

Ниже можно посмотреть разборку штиль 180 на видео, оно сделано для малоопытных пользователей, в нем подробно показан весь процесс.

Разборка бензопилы штиль 180 и её сборка, при наличии определенного опыта проводится достаточно просто, главное перед работой хорошенько очистить пилу и не торопиться. Для того чтобы мелкие детали не потерялись, нужно использовать контейнеры, в которые, в процессе стоит раскладывать запчасти.

Как выбрать масляный насос бензопилы Штиль?

Масляный насос бензопилы Штиль обеспечивает равномерную и постоянную смазку режущих звеньев цепи в процессе их движения и резки древесины. Регулярное смазывание цепи значительно увеличивает её срок службы.

Обратите внимание, на бензиновых пилах Stihl применяется фирменная технология смазки Ematic. Суть её заключается в особой конструкции пильной цепи и направляющей шины, благодаря чему сокращается на половину количество масла, необходимого для смазки режущих зубьев

Но при этом данная фирменная технология позволяет купить масляный насос Штиль как оригинального, так и стороннего производства

Благо от его конструкции эффективность смазывания никак не зависит

Но при этом данная фирменная технология позволяет купить масляный насос Штиль как оригинального, так и стороннего производства. Благо от его конструкции эффективность смазывания никак не зависит.

Конструкция маслонасоса, устанавливаемого на самую популярную бензиновую немецкую пилу – Stihl 180, достаточно проста, а потому надёжна.

Привод маслонасоса состоит из пластиковой шестерни с червячной передачей с подсоединённым к ней проволочным рычагом, который передаёт усилие от барабана-звездочки через шестерёнку к червячной передаче.

Жёстко закреплённый с шестерёнкой рычаг обладает характерным загибом, благодаря которому он лучше цепляется с барабаном-звёздочкой, а на последнем, соответственно, имеется специальная прорезь для этого загиба.

На корпусе насоса имеется маслоприёмное отверстие и проточной канал, соединяющий устройство с маслопроводом бензопилы, на конце которого установлен маслоприёмник, дополнительно выполняющий функции фильтра.

Конструкция штилевского маслонасоса – неразборная, поэтому при возникшей неисправности требуется его замена в сборе.

Принцип действия масляного насоса следующий:

  1. Увеличение оборотов двигателя пилы заставляет вращаться барабан-звёздочку.
  2. Та, в свою очередь, приводит в движение плунжер маслонасоса.
  3. Плунжер начинает перекачивать масло к шине, где оно смазывает режущие зубья.

Достаточно простая конструкция устройства позволила освоить выпуск маслонасосов сторонними компаниями для всего модельного ряда бензиновых пил немецкого производителя.

И это не только Китай. Наш каталог позволяет выбрать масляные насосы, выпускаемые в Тайване, Европе и в Японии.

Кроме того, у нас вы сможете приобрести по выгодной цене запчасти для бензопил всех брендов и моделей, представленных на украинском рынке.

Когда нужна замена поршня

Обстоятельств, по которым поршень нужно поменять, как вобщем, и на сто процентов поршневую, вам понравятся много, однако нашему клиенту остается их делят на естественные и показавшиеся по завершении неверной эксплуатации. Естественные, это износ образовавшийся по причине длительной эксплуатации бензопилы Штиль 180. Искусственных еще не просто, к примеру:

перегрев мотора и возникновение термических задиров;

  • попадания в цилиндр постороннего тела и возникновение механических задиров;
  • облом поршневого кольца по завершении превышения наибольших оборотов мотора;
  • облом юбки поршня по причине превышения оборотов;
  • внедрение плохого горючего, и в результате поршневая группа бензопилы изнашивается не знакомых впускного канала в цилиндре;
  • эксплуатация бензопилы Штиль с грязным топливным фильтром, под воздействием которых понижается процент масла в топливной консистенции;

Проводить диагностику ЦПГ нужно тогда если Штиль мс 180 резко растерял мощность по другому не заводится, при всем этом стартер инструмента не проворачивается. Если проход если стартер проворачивается, увы пила не запускается, при всем этом есть искра и горючее в цилиндр поступает исправно, нужно измерить компрессию в движке.

При возникновении подозрения на задачи с ЦПГ, лучше обратиться в авторизованный производителем сервисный центр, т. к. исключительно в нем бывают вариации без полного разбора точно диагностировать неисправность и если необходимо провести высококачественный ремонт.

Читайте так же

9.5 – 11 Атм. считается обычным показателем, когда бензопила Штиль исправно запускается и выдает наивысшую мощность, если компрессия ниже, бывают возможность того, что на цилиндропоршневой группе имеются забияки, или её износ довольно велик. При любых обстоятельствах при пониженной компрессии, для предстоящей диагностики, нужно вполне разбирать пилу.

Найти наличие задиров на поршне, также облом поршневого кольца, можно если снять глушитель и провести зрительный осмотр видимой части поршневой, при всем этом кольца на упругость есть вариант проверить, надавив у них маленький отверткой. На рабочих кольцах будет наблюдаться маленькое хождение, дефектное или зажатое поршневое кольцо ходить не будет.

Снятие и разборка двигателя

Двигатель удерживают 4 винта установленные на днище бензопилы Штиль 180. Для снятия необходимо их раскрутить, после чего аккуратно вынуть двигатель из посадочного места и резинового патрубка карбюратора.

Для разборки двигателя раскручиваются 4 винта картера, и он снимается, далее можно вынуть коленчатый вал в сборе с сальниками, подшипниками и поршневыми кольцами.

Снятие подшипников и сальников обычно не требует дополнительных инструментов, но если, подшипники были напрессованы на вал с усилием, то для демонтажа понадобится специальный съемник.

Для снятия поршня с шатуна, потребуется вынуть стопорное колечко из посадочного гнезда, при помощи тоненькой отвертки, далее с противоположной стороны выдавливается поршневой палец, после чего поршень убирается в сторону.

Удаление ручки

Прямой демонтаж успокоительного 180 начинается с удаления ручки, которая крепится к корпусу бензопилы с помощью трех резиновых амортизаторов. Для снятия необходимо извлечь пластиковые заглушки из внутренней полости амортизаторов, затем использовать мощную отвертку, чтобы сначала выжать верхний амортизатор, а затем тот, который ближе к задней ручке.

В задней части рукоятки находится газовый триггер, который соединен с помощью катанки с карбюратором, чтобы отсоединить тягу от газового триггера, необходимо отвинтить два винта и разобрать ручку.

Когда ручка остается на одном и том же амортизаторе, необходимо отвинтить цепную пилу с и заломить в боковом направлении, снять корпус с последней резиновой ленты.

Как разобрать и собрать бензопилу Штиль

До разбора отдельных элементов бензопилы Штиль, нужно проделать подготовительную работу: удалить боковую решетчатую крышку на корпусе, цепь и направляющую шину. Дальше очистить весь корпус от грязи, масляно-бензинового налета, налипших опилок. Если где-то имеется много подтеков масла и механической чисткой не удается качественно их удалить, следует использовать керосин, бензин или ВД-40.

Снятие рукоятки

Рукояти бензопилы Штиль держатся на корпусе, на трех антивибрационных резиновых амортизаторах. Сначала нужно вытащить пластиковые заглушки из средины резиновых прокладок. Потом куском тонкой арматуры или толстой отвертки выдавить из своего посадочного отверстия верхнюю прокладку, которая находится рядом с задней рукояткой. Потом демонтируется средний амортизатор.

Чтобы снять третий амортизатор нужно развернуть корпус пилы в сторону от внутренней части рукояти и, потянув в противоположную сторону снять с амортизатора.

Снимаем стартер

Когда демонтирована верхняя крышка корпуса бензопилы Штиль, нужно раскрутить 4 крепежных винта стартера. Затем будет доступна крышка масляного бачка и топливной емкости. Стартер ничего не держит на своем месте, его легко демонтировать.

Когда стартер снят, нужно бензином или ВД-40 очистить открывшуюся внутреннюю полость, в ней обычно много мелких спрессованных с подтеками масла смолянистых опилок. Перед тем как использовать растворители, если слой этой густой субстанции очень толстый, нужно счистить деревянной щепой.

Снятие маховика

Маховики мотопил, в том числе и бензопилы Штиль, закручены очень крепко, чтобы избежать раскручивания и люфтов. Чтобы снять штилевский маховик, нужен накидной ключ на 13, съемная головка с металлическим рычагом или мощный гайковерт.

Чтобы зафиксировать коленвал, нужно снять свечу зажигания и через образовавшееся отверстие заблокировать поршень, вставив в него веревку из скрученных узелков.

Полностью выкручивать гайку нет необходимости, можно остановиться, когда верхняя поверхность гайки будет вровень с концом вала. Затем через проставочную выколотку мягкими ударами нужно заставить маховик бензопилы соскочить с коленвала, затем его очень просто снять руками, без специнструмента или ударных нагрузок.

Демонтаж сцепления и системы подсоса масла

Чтобы добраться до механизма сцепления бензопилы Штиль, нужно снять со своего посадочного места звездочку. Нужно вынуть шайбу-стопор из фиксирующих пазов на коленвале, снять подшипник, звездочку и прокладки.

Шестигранной головкой на 19 выкручиваем сцепление. Здесь резьба нестандартная, левая, выкручивать нужно в сторону направляющей шины.

Полностью раскрутив сцепление и отложив в сторону, следует демонтировать отражающую пластинку с коленчатого вала и привод масляного насоса. Никаких стопорных колец здесь нет, снимается все руками.

Карбюраторный блок, катушка зажигания и глушитель

Карбюратор бензопилы Штиль снимается с помощью шестигранной головки или накидного ключа на 8, а также проставочного удлинителя. Удлинитель нужен для выкручивания гаек карбюраторного блока и воздушного фильтра.

До того, как снимать со своего места карбюратор, не лишним будет отсоединить монтажные провода, идущие к зажиганию и к тяге воздухозаслонки от ручки управления мотором, а также демонтировать рычаг. После этих операций ничего не будет мешать убрать карбюратор и воздушный фильтр.

Для снятия глушителя достаточно отвинтить две крепежные гайки и потянуть глушитель в противоположную от корпуса сторону.

Катушку легко снять, открутив 2 крепежных винта по бокам основания катушки.

Снятие и разборка ДВС

Сердце любого бензоинструмента это его мотор. Движок бензопилы Штиль в корпусе держат 4 закаленные болта снизу. Их необходимо полностью раскрутить и медленно вынуть мотор из своих посадочных гнезд и особенно аккуратно через резиновую трубку карбюратора.

Картер также держится на 4 болтах. После картера можно вынуть коленвал вместе с сальниками, подшипниками и кольцами поршня.

При демонтаже сальников и подшипников может понадобиться специальный съемник, если они запрессованы на ведущий вал с усилием.

Чтобы снять поршень с шатуна двигателя бензопилы Штиля требуется убрать кольцо-стопор отверткой из своего посадочного места. Дальше с противоположной стороны от стопорного кольца выдавливаем поршень, потом поршень без труда извлекается.

Сборка бензопилы

После полной разборки нужно сначала отдельно собрать двигатель, после этого соблюдая обратную последовательность разбора собрать все компоненты бензопилы воедино. Финальным этапом будет установка тяг карбюраторного блока и монтажных проводов зажигания.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
