Как разобрать стартер на мотоблоке

Переоборудование без раскатки и замены маховика

Хорошей новостью для всех кто решил осуществить переоборудование является появление на рынке новых вариантов комплектов для переоборудования. Но сначала немного истории. Дело в том, что многие трактористы с целью упростить по трудоёмкости и снизить по стоимости переоборудование на стартер решили не заморачиваться с заменой маховика требующей процесса раскатки трактора. Для этого пошли по пути переоборудования бендикса стартера, заменяя на нём шестерню на больший подходящий размер с диаметром по вершинам зубьев 40 мм, пытаясь достигнуть корректного зацепления. В общем переделка давала положительный результат. Однако недостатком являлось быстрый выход из строя посадочных шлицов шестерни и вала бендикса в результате люфта соединения, а также биения в некорректном зацеплении пары «венец маховика — шестерня стартера» .

В связи с, популяризацией такого метода переделки в сети появилась масса предложений по продаже сменной шестерни для бендикса стартера, и успех работы привода после переделки зависел от добросовестности продавца, что в частном порядке гарантировать невозможно.

Производитель стартеров марки «SLOVAK» отреагировал на эту тенденцию и выпустил отдельно бендикс с шестернёй под венец для привода от пускача. Таким образом, фирма взяла на себя ответственность гарантии успешного переоборудования и освободила владельцев МТЗ от покупки маховика и трудоёмкой раскатки трактора.

Бендикс на стартер СЛОВАК под маховик пускача с фрагментом плиты

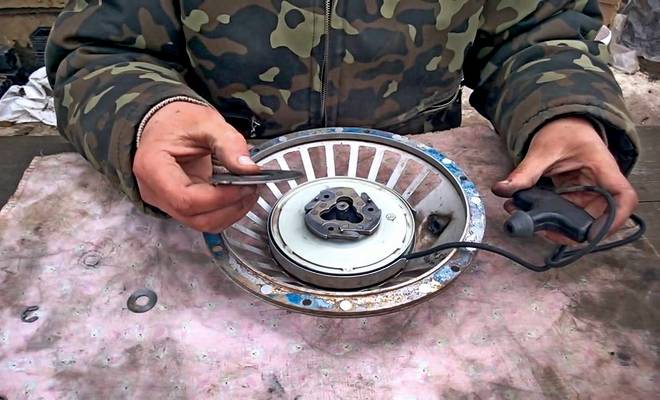

Самостоятельный ремонт стартера – алгоритм в деталях

С течением времени ручной стартер используемого мотоблока часто выходит из строя. В таком случае механизм потребуется демонтировать для ремонта или полной замены сломанных элементов. Для того чтобы не допустить ошибок при снятии стартера, потребуется воспользоваться схемой от производителя мотоблока.

Ремонт стартера мотоблока выполняется в такой последовательности:

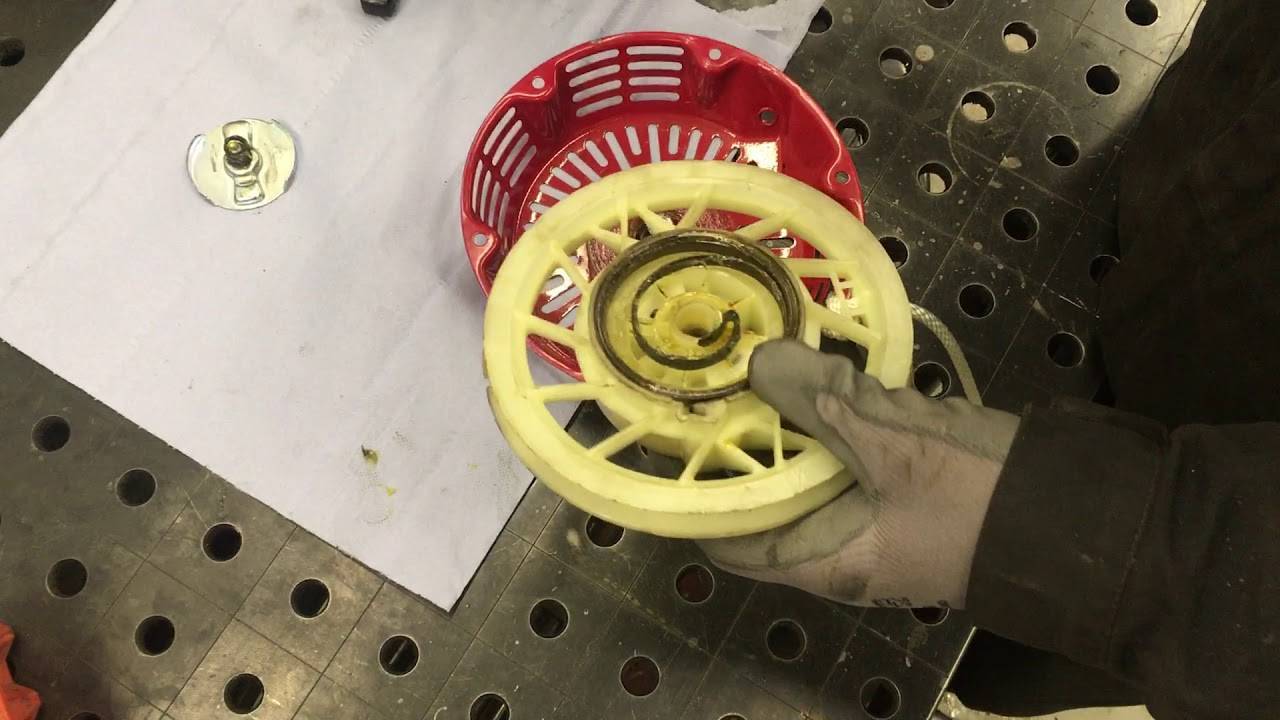

В центральной части стартерного барабана расположена шайба

Ее потребуется выкрутить в первую очередь; Аккуратно отсоединив крышку корпуса стартера, после чего нужно осмотреть все запчасти механизма не предмет поломок; Кикстартер мотоблока состоит из массы небольших деталей – очень важно не потерять их во время ремонта. Для этого все элементы следует разложить на куске старой газеты или ткани; Чаще всего ремонт стартера подразумевает замену изношенных деталей. При этом большое значение имеет длина и ширина новых запчастей

Если они будут слишком большими, то крышка корпуса не закроется, и мотоблок не заведется; Очень часто замене подлежит имеющаяся в конструкции стартера большая пружина. На ее концах расположены специальные крючки, при помощи которых деталь цепляется за другие элементы механизма. При замене пружины следует быть крайне внимательным, чтобы не повредить крючки

При этом большое значение имеет длина и ширина новых запчастей. Если они будут слишком большими, то крышка корпуса не закроется, и мотоблок не заведется; Очень часто замене подлежит имеющаяся в конструкции стартера большая пружина. На ее концах расположены специальные крючки, при помощи которых деталь цепляется за другие элементы механизма. При замене пружины следует быть крайне внимательным, чтобы не повредить крючки.

Замена вышедших из строя деталей стартера – процедура не сложная. Главное при ремонте – не пытаться восстановить изначальную форму и функциональность сильно изношенных запчастей, в противном случае применение мотоблока с такими деталями приведет к ускоренному износу других важных механизмов сельскохозяйственной машины.

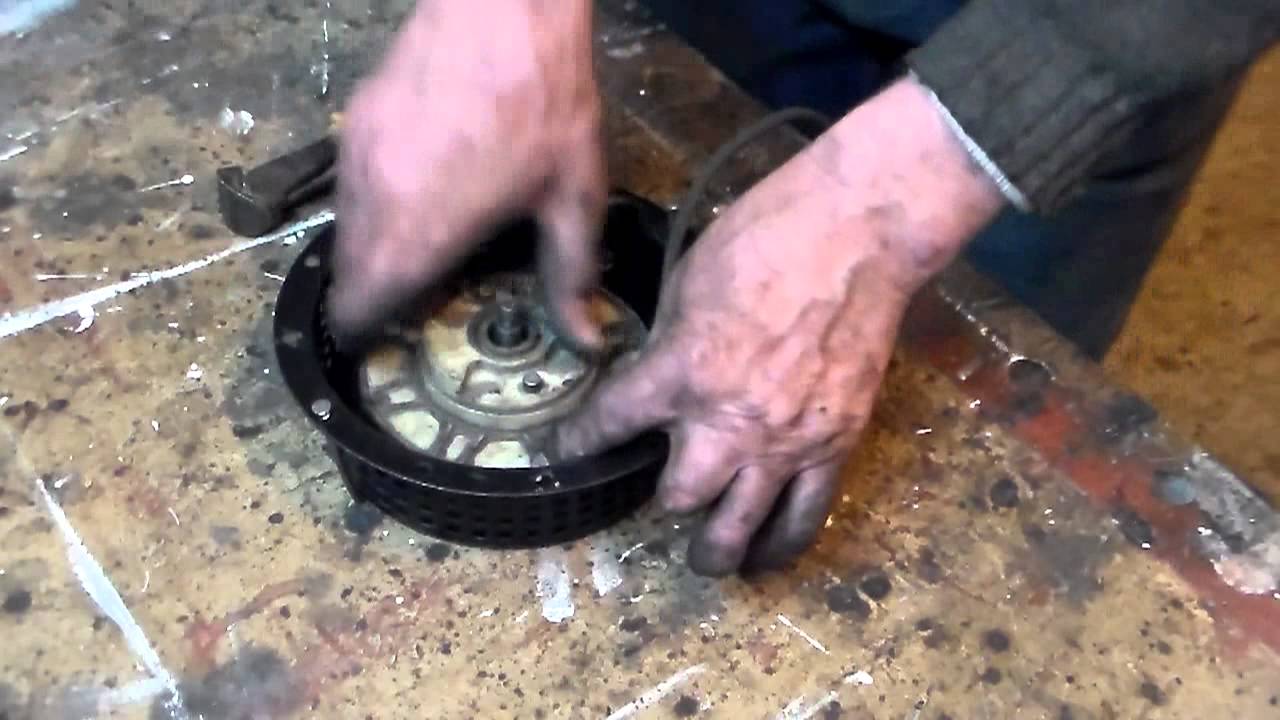

Как выполняют ремонт стартера мотокультиватора своими руками

Рассмотрим, как осуществляется ремонт стартера мотоблока своими руками. Прежде чем начать ремонт ручного стартера, надо найти инструкцию по его эксплуатации, которая содержит схему устройства. Затем нужно приготовить гаечный ключ, чтобы развинтить механизм.

Перед началом демонтажа устройства его надо сфотографировать, чтобы потом правильно собрать все детали и компоненты.

После этого откручивают шайбу, которая расположена в середине корпуса. Открыв крышку, надо внимательно осмотреть все детали, которые расположены внутри барабана и определить, какие из них повреждены. Надо очень тщательно и аккуратно проводить осмотр мелких деталей, чтобы нечаянно не испортить их и не потерять.

В большинстве случаев ремонт кикстартера на мотоблоке заключается в обновлении компонентов, которые вышли из строя. Например, замена шнура стартера выполняется, если он порвался либо перетерся.

Если вышла из строя большая пружина, то нужно извлечь ее из барабана. На местах крепления пружины обычно существуют крючки. Если в конструкции их нет, то надо нагреть концы пружины и загнуть их в нужном направлении. Если пружина полностью вышла из строя и имеется выраженная усталость металла, то не нужно стараться вернуть такой пружине функциональность. В этом случае лучше всего ее заменить на другую. После этого устройство устанавливаем на свое место.

Кроме ручного стартера, существуют еще пружинный и электростартер на мотоблок. Пружинный механизм имеет простую конструкцию, запускается легко. Прибор заводится после сдвига ручки мотокультиватора. Разгон мотора происходит посредством полуавтоматической работы пружины. Заменить ручной стартер на механический можно самостоятельно.

Электрический стартер мотоблока подключен к аккумуляторной батарее, от которой получает питание. Электрозапуск устройства осуществляется при помощи пусковой кнопки. Батарея определяет мощность электростартера и длительность работы прибора. Установка электростартера выполняется по электрической схеме данной конструкции. Мотоблок с электростартером отличается прочностью, надежностью, длительным сроком эксплуатации.

Мотоблоки известны своими конструктивными особенностями. В частности тем, что для их использования применяются сразу два стартера. Вспомогательный или пружинный стартер помогает основному запускаться исправно и быстро. Но, если вспомогательный стартер внезапно выходит из строя, то приходится думать о том, как осуществить ремонт ручного стартера. Возможно, даже своими руками.

Кстати говоря, пружинный вариант – не единственный. Ручной стартер на мотоблок встречается довольно часто, он распространен в России. Он намного более прост в эксплуатации. Его проще установить, даже если это делает пользователь своими руками. Он имеет вполне незамысловатую конструкцию:

• барабанный корпус;
• катушка;
• пружина, вернее, целых две: большая и малая;
• шайба;
• шнур;
• язычки;
• болты и гайки, без которых не собрать ни механический, ни электростартер.

В собранном виде это выглядит следующим образом: шнур крепится на катушке, а она закрепляется на сердцевине барабанного корпуса. Внутри барабана есть специальное пространство, где вокруг оси располагается большая пружина. Именно она отвечает за то, чтобы после прокрутки стартёр вернулся в прежнее положение.

https://youtube.com/watch?v=KaiiUDbeYfU

Как Сделать Стартер На Мотоблок

Что такое моторная лодка стартера?

Стартер на мотоблоке позволяет быстро и быстро запускать основной двигатель, но это может вызвать проблемы во время работы. Что нужно сделать

, если это не удается, и стоит ли пытаться исправить это своими руками?

Работа стартера

Для запуска двигателя мощных мотоблоков в основном используется пружинный стартер, но ручные варианты также очень распространены. Ручной стартер гораздо проще в установке и эксплуатации, поэтому он более выгоден для производства. Конструкция этого узла довольно проста и несложна:

Конструкция стартера.

• тело в виде барабана;
• катушки;
• большая весна;
• шнур;
• небольшая весна;
• языки;
• Шайба;
• крепежные элементы.

Шнур прикреплен к катушке, которая, в свою очередь, установлена ​​на сердечнике барабана. В специальной секции барабана вокруг оси размещена большая кольцевая пружина, после прокрутки она возвращается в исходное положение. Вот как вы можете кратко описать дизайн.

Все это работает следующим образом: пользователь резко тянет ручку стартера, тем самым устанавливая механизм на начальное вращение, которое передается двигателю. Как только возникает момент, необходимый для запуска двигателя

, он немедленно начинает работать.

Обычно вам нужно 2-3 раза, чтобы подержать себя, чтобы правильно обрабатывать, так что стартер хорошо ускоряется.

Ручной стартер для моторного блока ужасно неудобен, так как для его начала требуется много усилий. Кроме того, этот узел часто ломается из-за чрезмерных усилий.

Как вы можете его восстановить или улучшить?

Ремонт трюков

Ручной пусковой ручной ремонт обычно предназначен для исправления изогнутых мест крепления пружин или замены некоторых деталей. Иногда бывает, что вам нужно заменить шнур для стартера. Чтобы проверить, что в итоге сломалось, вам необходимо разобрать часть блока двигателя, где находится стартер.

1. Прежде всего, мы вооружены схемой нашего устройства, в котором описывается крепление всех деталей, а также ключ для снятия гаек.
2. Мы отсоединяем стартер, не забываем помнить, что и как оно было установлено раньше.
3. Прежде чем вы станете барабаном с шайбой в центре, которую вам нужно отвинтить. После того как верхняя шайба была удалена, мы разбираем все, что находится внутри, и проверяем элементы на предмет повреждений.

Ремонт стартера мотоблока БЕЛАРУС-09Н

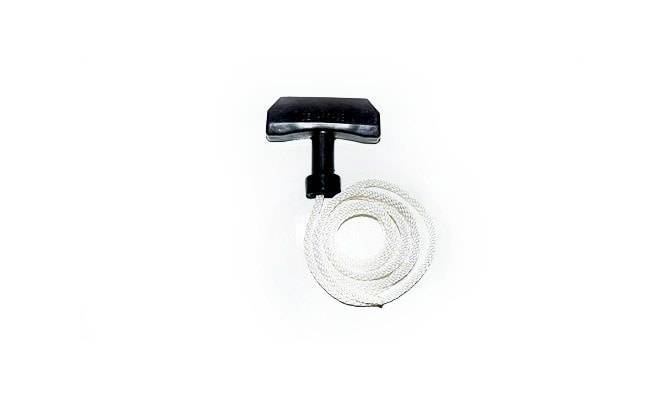

Меняем верёвку стартера

,мотоблок МТЗ 09 (беларус 09H). весь PIZDEЖ

Наиболее частыми нарушениями являются:

Конструкция с храповым механизмом.

• шнур сорвался;
• один конец кольцевой пружины выпрямляется;
• Сцепка в центре катушки сломана;
• не работают тростники.

Если шнур разорван, он просто заменяется на новый. На концах кольцевой пружины есть два крючка. Если на одном конце нет ни одного, вам нужно нагреть металл и согнуть его крючком. При необходимости можно также заменить кольцевую пружину.

Своими руками вы можете собрать все, а также разобрать, главное. посмотреть инструкции и схему устройства. Разборка блока стартерного двигателя по большей части одинакова для всех моделей этой сельскохозяйственной техники. Единственное различие. количество тростников под шайбой. от 1 до 2.

Модификация структуры

Существуют ли какие-либо варианты улучшения запуска двигателя? Вы можете заменить механический компонент электрическим стартером, тогда необходимость вытащить ручку со всей силой просто исчезнет. Но такая модификация недоступна для всех моделей моторизованных агрегатов с ручным пуском.

Устройство электрического стартера.

Кроме того, выбранная для установки схема не подходит для каждого двигателя, поэтому стоит посмотреть на другие типы стартеров. Одним из решений может быть механический пружинный механизм.

В некоторых магазинах продается комплект для восстановления мотоблока Zubr. Старый ручной стартер на мотоблоке больше не нужен, поэтому его просто удаляют. Замена подходит для установки аналога с пружинным спусковым механизмом.

Стартер для мотоблока — пружинный, электрический, устройство

Стартер для мотоблока отвечает за старт мотора. С его помощью двигатель исправно и быстро запускается.

Многие мотоблоки работают на ручных стартерах. Но возможно выполнить самостоятельную замену стартера ручного типа на электрический. Для этого стоит следовать простой схеме. Несложный алгоритм позволит даже начинающему фермеру выполнить все монтажные работы.

Для исправной работы стартера необходимо регулярно выполнять профилактические работы. Простые действия позволят держать весь агрегат в исправности. Техника прослужит дольше, работая бесперебойно.

Устройство стартера мотоблока

Все модели техники имеют различия в конструкции и комплектуются специальными механизмами. В оснащении новейшей техники используются два стартера.  Пружинный стартер способствует ускоренному запуску основного. Ключевым механизмом является ручной стартер, именно он в ответе за движение мотора.

Конструкция состоит из следующих деталей:

• барабанного корпуса;
• шайбы;
• большой и малой пружины;
• катушки;
• язычков;
• шнура;
• крепёжных элементов.

Катушка с наматываемым шнуром, присоединена к корпусу с барабаном. В барабанной камере располагается пружина, позволяющая механизму возвращаться в первоначальную позицию после вытягивания шнура на всю длину.

На некоторых моделях есть стартеры с электрической системой зажигания. Электростартер к мотоблоку питается аккумулятором. От его ёмкости зависит, сколько по времени сможет функционировать механизм старта мотора.

Кикстартер ручного типа, а также электростартер для мотоблока отличаются повышенной надёжностью, они долговечны и устойчивы к различному внешнему воздействию.

Стартеры на мотоблоках:

1. Пружинный. Его легко установить, он быстро запускается – просто сдвигается ручка мотоблока. Работает пружина на полуавтомате, её задача — разогнать мотор. Все действия можно выполнить за два часа;

1. Электрический. Питается данный тип стартера батареей аккумуляторного типа. От неё зависит мощность механизма и длительность его эксплуатирования.

Важно понимать, не вся техника с ручным спуском может подстроиться под работу электрического стартера

Потому перед тем, как приступить к работам по замене, необходимо обратить внимание на конструкционные особенности агрегата

Владельцы мотоблоков могут с уверенностью пользоваться техникой. Длительное время она не нуждается в ремонтных работах

Но важно периодически смазывать детали, проверять их на исправность, контролировать силу рывка. Простой уход обеспечит высокую степень производительности и длительный срок службы агрегата

Алгоритм действий: как поставить стартер на мотоблок

Демонтировать, разобрать и установить ручной стартер могут даже новички операторы. Но со сборкой и монтажом электростартера сложнее. Если выполнить процедуры по ремонту неправильно, мотор не будет запускаться.

Чтобы установить стартер на мотоблок своими руками, стоит выполнить следующие действия:

Для монтирования и закрепления венца агрегата маховик снимается. С агрегата демонтируют воздушный фильтр для получения беспрепятственного доступа к внешним деталям мотоблока;
Снимается защитный кожух, откручиваются винты, которые удерживают корзину ручного стартера, также полностью демонтируется маховик. Чтобы при снятии последнего не возникло проблем, стоит обзавестись специальным съёмным ключом. После того, как маховик снят, нужно обязательно отвернуть шпонку, которая располагается возле него;
На следующем этапе выполняется установка генератора

Провода просовываются в отверстие через стальную стенку двигателя, сам генератор устанавливается в специально отведённое место;
Внутрь маховика устанавливаются магниты генератора, важно, чтобы отверстия на обеих деталях совпадали. Соединяются элементы винтами

После устанавливается венец, который предварительно нагревается специальной горелкой-баллончиком;
Собранная система устанавливается заново на мотор, при этом вкручиваются шпонки;
Вкручивается корзина ручного стартера, закрепляется кожух и монтируется назад воздушный фильтр;
Снимается заглушка монтирования стартера и устанавливается сам стартер к мотоблоку;
Провод генератора подключается к подзарядке;
Клеммы стартера подключаются к аккумуляторной батарее. Теперь можно завести мотоблок.

Очевидно, что самостоятельная установка стартера не отнимет много сил и времени. Стоит во время выполнения ремонтных работ строго следовать всем правилам и советам.

Вышеописанный алгоритм действий актуален для монтирования стартера на мотоблоки Нева, Агро, Каскад, а также модели других производителей.

Стартер на мотоблок — устройство, нюансы по ремонту, профилактика

Мотоблоки известны своими конструктивными особенностями. В частности тем, что для их использования применяются сразу два стартера. Вспомогательный или пружинный стартер помогает основному запускаться исправно и быстро. Но, если вспомогательный стартер внезапно выходит из строя, то приходится думать о том, как осуществить ремонт ручного стартера. Возможно, даже своими руками.

Кстати говоря, пружинный вариант – не единственный. Ручной стартер на мотоблок встречается довольно часто, он распространен в России. Он намного более прост в эксплуатации. Его проще установить, даже если это делает пользователь своими руками. Он имеет вполне незамысловатую конструкцию:

• барабанный корпус;
• катушка;
• пружина, вернее, целых две: большая и малая;
• шайба;
• шнур;
• язычки;
• болты и гайки, без которых не собрать ни механический, ни электростартер.

В собранном виде это выглядит следующим образом: шнур крепится на катушке, а она закрепляется на сердцевине барабанного корпуса. Внутри барабана есть специальное пространство, где вокруг оси располагается большая пружина. Именно она отвечает за то, чтобы после прокрутки стартёр вернулся в прежнее положение.

Как устроен ручной стартер

Когда пользователь мотоблока резко дергает за стартерную ручку, весь механизм, установленный на машину, приходит в движение. Начальное вращение переходит на мотоблок, вернее на двигатель, и тот запускается. Как правило, для завода движка нужно несколько раз резко потянуть ручку стартера, чтобы как следует разогнать его.

Небольшие нюансы по ремонту

Как уже говорилось, ручной стартер наименее прихотлив. В большинстве случаев ремонт стартера заключается в том, чтобы исправить те месте, где крепятся пружины. Они иногда разгибаются. Или, возможно, ремонт стартера будет заключаться в замене некоторых деталей на новые. Порой требуется замена шнура стартера.

Для того, чтобы определить конкретную неисправность, вам понадобится разобрать ту область мотоблока, в которой смонтирован стартёр. В каком порядке должен происходить ремонт:

1. Для начала вам понадобится вооружиться схемой от производителя. Там описано, как и где прикреплены к мотоблоку все его детали. Также нужен будет ключ, которым вы будете откручивать и снимать гайки.
2. Следом нужно отсоединить стартер. Лучше сфотографировать и записать всё, что касается его схемы крепления. Иначе вы можете не собрать его обратно.
3. В центре барабана вы увидите шайбу, которую надо открутить. Это верхняя шайба. Когда вы ее снимете, разберите все, что найдете внутри и проверьте, нет ли повреждений у какого-либо элемента.

Что ломается чаще всего?

Проще всего починить то, что можно просто заменить. Например, если у вас порвался шнур для мотоблока, то вы можете поменять его на новый. Что касается большой пружины, тут все тоже просто: изучите места ее крепления. На ее концах есть два крючка. Если одного из них нет, то стоит нагреть пружину, загнуть ее конец в виде крючка и она снова будет готова служить. Впрочем, если крючок сломался из-за усталости металла, то целесообразнее будет заменить пружину.

Пружинный механизм

Ручная конструкция проста, но ее можно усовершенствовать для экономии сил и времени. Например, поставить электростартер для мотоблока. Тогда вам не придется каждый раз тянуть за ручку. Но имейте в виду: эта конструкция подойдет не всем стартерам с ручным запуском. И электросхему, которую вы выберете для установки, может подойти не для каждого двигателя.

В этих случаях стоит обратить внимание на третий вариант: пружинный механизм запуска двигателя. После его установки на двигатель, достаточно просто сдвинуть ручку мотоблока, и он сразу же заведется. Такой тип кикстартера основан на полуавтоматической работе пружины

Она разгоняет двигатель, устанавливаемый на мотоблок, без необходимости дергать за ручку руками. Чтобы поменять полностью ручной стартер на механический, может понадобиться около двух часов времени

Такой тип кикстартера основан на полуавтоматической работе пружины. Она разгоняет двигатель, устанавливаемый на мотоблок, без необходимости дергать за ручку руками. Чтобы поменять полностью ручной стартер на механический, может понадобиться около двух часов времени.

Профилактика предотвратит ремонт

Есть еще один важный момент, о котором лучше всего помнить. Новые вещи поначалу отлично работают и стартёры – не исключение. Заводской стартер вполне способен завести новый мотоблок с одного рывка. И такое отличное положение дел будет длиться примерно в течение первого года эксплуатации. Чтобы избежать досадных неприятностей, следите за тем, достаточно ли смазки, перед каждым запуском. Также соизмеряйте силу рывка при тяге за ручку. Это поможет уменьшить вероятность поломки.

Устройство стартера мотоблока

Конструкция состоит из следующих деталей:

• барабанного корпуса;
• шайбы;
• большой и малой пружины;
• катушки;
• язычков;
• шнура;
• крепёжных элементов.

На некоторых моделях есть стартеры с электрической системой зажигания. Электростартер к мотоблоку питается аккумулятором. От его ёмкости зависит, сколько по времени сможет функционировать механизм старта мотора.

Кикстартер ручного типа, а также электростартер для мотоблока отличаются повышенной надёжностью, они долговечны и устойчивы к различному внешнему воздействию.

Стартеры на мотоблоках:

1. Пружинный. Его легко установить, он быстро запускается – просто сдвигается ручка мотоблока. Работает пружина на полуавтомате, её задача — разогнать мотор. Все действия можно выполнить за два часа;

1. Электрический. Питается данный тип стартера батареей аккумуляторного типа. От неё зависит мощность механизма и длительность его эксплуатирования.

Важно понимать, не вся техника с ручным спуском может подстроиться под работу электрического стартера

Потому перед тем, как приступить к работам по замене, необходимо обратить внимание на конструкционные особенности агрегата

Владельцы мотоблоков могут с уверенностью пользоваться техникой. Длительное время она не нуждается в ремонтных работах

Но важно периодически смазывать детали, проверять их на исправность, контролировать силу рывка. Простой уход обеспечит высокую степень производительности и длительный срок службы агрегата

Ремонт стартера мотоблока своими руками

Несмотря на высокое качество и надежность современных стартеров, некоторые владельцы иногда сталкиваются с необходимостью их ремонта. Чаще всего поломки механизма незначительны, что позволяет быстро устранить неисправность своими руками. Порядок демонтажа и дальнейшего ремонта механизма выглядит следующим образом:

1. Ремонт узла следует начать с изучения его схемы. Если в конструкции мотоблока предусмотрен стартер электрического типа, то перед демонтажом механизма нужно ознакомиться с расположением его клемм;
2. При помощи ключа из комплекта мотоблока отверните все винты и гайки, удерживающие механизм в конструкции мотоблока;
3. Если демонтаж узла осуществляется впервые, то советуем сфотографировать стартер прежде, чем окончательно снять механизм с агрегата;
4. Далее отверните шайбу, расположенную в центральной части барабанного корпуса и внимательно осмотрите внутренние детали на предмет поломки;
5. Все дальнейшие действия зависят от неисправностей деталей стартера. Если из строя вышел шнур – он стерся или порвался, то для замены потребуется намотать новое изделие, придерживаясь отметок на барабанном корпусе механизма;
6. Еще одна распространенная поломка – это неисправность пружины, а точнее – ее усиков, края которых должны быть загнуты в форме крючков. Если усики оборвались, то края пружины потребуется нагреть, и согнуть их так, чтобы пружину можно было зацепить за отверстия в барабане. При этом большое значение имеет остаточная длина пружины – проследите, чтобы деталь не растягивалась слишком сильно. Если вы обнаружили, что пружина очень короткая, или она уже начала ржаветь, то лучше заменить ее целиком.

Перед тем, как монтировать стартер обратно на мотоблок, советуем предварительно очистить пространство внутри конструкции агрегата. Это предотвратит попадание мусора внутрь мотора, карбюратора и на свечу зажигания.

Как выполняют ремонт стартера мотокультиватора своими руками

Рассмотрим, как осуществляется ремонт стартера мотоблока своими руками. Прежде чем начать ремонт ручного стартера, надо найти инструкцию по его эксплуатации, которая содержит схему устройства. Затем нужно приготовить гаечный ключ, чтобы развинтить механизм.

Перед началом демонтажа устройства его надо сфотографировать, чтобы потом правильно собрать все детали и компоненты.

После этого откручивают шайбу, которая расположена в середине корпуса. Открыв крышку, надо внимательно осмотреть все детали, которые расположены внутри барабана и определить, какие из них повреждены. Надо очень тщательно и аккуратно проводить осмотр мелких деталей, чтобы нечаянно не испортить их и не потерять.

В большинстве случаев ремонт кикстартера на мотоблоке заключается в обновлении компонентов, которые вышли из строя. Например, замена шнура стартера выполняется, если он порвался либо перетерся.

Если вышла из строя большая пружина, то нужно извлечь ее из барабана. На местах крепления пружины обычно существуют крючки. Если в конструкции их нет, то надо нагреть концы пружины и загнуть их в нужном направлении. Если пружина полностью вышла из строя и имеется выраженная усталость металла, то не нужно стараться вернуть такой пружине функциональность. В этом случае лучше всего ее заменить на другую. После этого устройство устанавливаем на свое место.

Кроме ручного стартера, существуют еще пружинный и электростартер на мотоблок. Пружинный механизм имеет простую конструкцию, запускается легко. Прибор заводится после сдвига ручки мотокультиватора. Разгон мотора происходит посредством полуавтоматической работы пружины. Заменить ручной стартер на механический можно самостоятельно.

Электрический стартер мотоблока подключен к аккумуляторной батарее, от которой получает питание. Электрозапуск устройства осуществляется при помощи пусковой кнопки. Батарея определяет мощность электростартера и длительность работы прибора. Установка электростартера выполняется по электрической схеме данной конструкции. Мотоблок с электростартером отличается прочностью, надежностью, длительным сроком эксплуатации.

К сожалению, не все конструкции мотокультиваторов с ручным механизмом можно переделать в пружинный или электрический. Поэтому, прежде чем начинать работы по замене ручного механизма, нужно изучить инструкцию и возможности мотоблока и выяснить, возможна ли такая переделка.

Фермеры должны знать, что в начале работы все мотокультиваторы работают исправно. Постепенно на собранном агрегате различные компоненты выходят из строя. Для того чтобы продлить срок эксплуатации мотоблока и всех его деталей и узлов, необходим регулярный техосмотр механизма и правильный уход за ним. Все узлы и компоненты должны подвергаться периодической смазке машинным маслом, проверке их работоспособности. Чтобы увеличить производительность культиватора и продлить срок его службы, необходим постоянный правильный уход за данной техникой.

Стартер – это механизм, отвечающий за запуск мотоблока. От исправности стартера напрямую зависит возможность использования сельскохозяйственной техники в тех, или иных погодных и эксплуатационных условиях. Рано или поздно даже самый надежный стартер на мотоблок приходит в негодность. Чтобы суметь самостоятельно выполнить его ремонт или замену, необходимо придерживаться правильного порядка действий – это станет залогом исправной работы мотоблока в дальнейшем.

Ремонт разборного втягивающего реле

Назначение и принцип работы реле стартера

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок. Разборка и ремонт реле осуществляется в следующем порядке:

1. Откручивают гайки крепления крышки корпуса.
2. При необходимости дополнительно отпаивают концы обмоток.
3. После снятия крышки осматривают силовые контакты:

• При их подгорании производят зачистку поврежденной части наждачной бумагой;
• При износе производят замену.

1. Устройство собирается в обратном порядке и проверяется на работоспособность.
2. Отремонтированное реле устанавливается обратно на стартер.

Каждый водитель желает ездить на автомобиле, который предсказуемо себя ведет с начала проворота ключа в замке зажигания. Но иногда именно в этот момент случаются неприятности с авто. Одним из виновников данного события может оказаться реле в стартере.

Перед тем как проверить втягивающее реле стартера, желательно убедиться в однозначности выставленного диагноза. Для этого проводится поверхностная проверка участвующих элементов в системе запуска автомобиля.

Диагностика проблемы с запуском мотора

Водитель должен убедиться, что проблема заключена исключительно в неисправности реле. Для этого можно провести визуальный осмотр электропроводки, помереть заряд аккумуляторной батареи. Если эта схема и все параметры в норме, то с высокой долей вероятности поломка кроется в реле стартера.

Отсутствие щелкающих звуков от стартера говорит об отсутствии работы втягивающего реле. Если включение/выключение слышно, то поломка находится вне реле.

Для начала нужно повторить попытку с проворотом ключа в замке зажигания. Молчание мотора в ответ на эти действия приведет к разбору стартера. Но, до того как разобрать втягивающее реле стартера, его нужно демонтировать из подкапотного пространства.

Как работает реле

Разобраться в неисправностях механизма всегда помогает знание устройства, поэтому выясним принцип работы втягивающего реле стартера. На катушку поступает напряжение от автомобильной АКБ. За счет этого формируется магнитное поле, взаимодействующее с якорем, который вращаясь, натягивает пружину. За счет ее взаимодействия с бендексом, последний входит в зацепление с шестерней маховика коленвала.

Схема реле

Замкнувшиеся контактные элементы блокируют подачу напряжения на обмотку, однако якорь за счет магнитного поля не выходит из зацепления. Он возвращается лишь за счет удерживающей пружины после прекращения электроподпитки катушки. Бендекс в это время выходит из зацепления с маховиком.

Наиболее вероятные неисправности

Визуальный контроль неисправного реле обычно выявляет подгоревшую проводку на контактах. Также сами контакты утапливаются (залипают), возможно разизолирование и подгорание обмоток катушки.

Часто можно ориентироваться на такие симптомы, после которых может потребоваться ремонт втягивающего реле стартера своими руками:

• неотключение стартера после запуска двигателя;
• щелчок после проворота ключа на стартере может произойти, но дальнейшего запуска мотора не происходит;
• слышно холостое вращение стартера после проворота ключа, но двигатель молчит.

Для ремонта реле потребуется разобрать этот элемент. Однако, попадаются модели, имеющие неразборное устройство, такие требуется только заменить. Этот вид ремонта является наиболее распространенным.

Работы по замене реле

Любые действия хоть демонтаж, хоть проверка втягивающего реле стартера должны начинаться с отключения электропитания от батареи автомобиля. Если этого не делать, то возможными последствиями окажется короткое замыкание и повреждение всей проводки. Такая замена может очень дорого обойтись.

Ремкомплект

До раскрытия корпуса надо с поверхности очистить нагар и грязь, чтобы они не попали внутрь электрического прибора. Затем надо ослабить гайку на щеточном узле и отсоединить контакт от болта. Теперь можно ослабить стяжку и ее болты, которые прижимают блок к массе. Достаем реле из подкапотного пространства.

Отвинчиваем гайку на торце и раскрываем внутреннее содержание. Достаем перегоревший или нерабочий сердечник, а на его место монтируем новый. Сборку проводим в обратном порядке и монтируем деталь в подкапотное пространство. Если все было собрано правильно, то мотор должен запуститься с первого раза.

ktonaavto.ru
