Как разобрать двигатель мотоблока

Регулировка карбюратора мотоблока

Нестабильность оборотов двигателя мотоблока говорит о том, что карбюратор нуждается в регулировке. Необходимость выполнения данной процедуры, как правило, возникает перед началом сельскохозяйственного сезона, когда техника длительное время не использовалась, либо же после него, когда мотоблок подвергался значительным нагрузкам длительный период времени. Перед тем, как приступить к регулировке, необходимо прогреть двигатель. Непосредственно процесс работы выглядит следующим образом:

• Винты, регулирующие малый и максимальный газ вворачиваются полностью, после чего ослабляются примерно на полтора оборота.
• Мотор запускается и около 10 минут прогревается.
• Рычаг, который контролирует работу силовой установки, должен быть установлен в минимальную позицию, но мотор останавливаться не должен.
• Винт, регулирующий заслонку дросселя, поможет отрегулировать минимальные обороты на холостом ходу, чтобы работа мотора была стабильной, без посторонних шумов и остановок.
• Вращение винтов дает возможность точно установить количество горючей смеси, которое попадает в мотор.
• Затягивание винта способствует обогащению смеси, тогда как его выкручивание, наоборот, увеличивает объем воздуха, попадающего в двигатель;

При помощи винта малого газа следует отрегулировать максимальные обороты на холостом ходу. Аналогичным образом следует поступить и с минимальными оборотами, пользуясь винтом упора заслонки дросселя. Суть такой регулировки заключается в том, что винт заслонки позволяет регулировать угол, на который она закрыта;

Рычаг, отвечающий за управление мотором, следует перевести в позицию “газ”. Если работа мотоблока по-прежнему не может быть названа стабильной, винт полного газа регулируется до того момента, пока не будет наблюдаться идеальный ход. Тем не менее, максимально допустимое число оборотов винта – 2.5.

Точность регулировки карбюратора может быть определена и по тому, как выглядит свеча зажигания после непродолжительной работы под нагрузкой. Если рабочая смесь идеальна, то на свече не будет ни нагара, ни следов топлива, которые говорят о слишком бедной, либо, наоборот, слишком богатой горючей смеси. Нужно, однако, заметить, что нагар или следы топлива на свече могут говорить не только о некорректной регулировке, но и о более серьезных проблемах мотоблока, среди которых неисправное зажигание или система охлаждения.

Регулировка зазора клапанов мотоблока

С течением времени, при значительных нагрузках, зазор клапанов двигателя мотоблока изменяется. Причина этого может заключаться в износе деталей. Недостаточное расстояние приводит к тому, что значительно меняются стадии газораспределения, в результате чего не удается достичь достаточной степени сжатия, силовая установка работает с перебоями и не выходит на заявленную мощность. В особо серьезных ситуациях можно наблюдать даже деформацию клапанов. Если зазор слишком велик, то фиксируются значительные механические шумы, фазы распределения газа также значительно изменяются, клапаны открываются на слишком короткое время, из-за чего цилиндр не заполняется должным образом, мощность падает, случаются сбои. Регулировка зазоров необходима сразу, как только работа двигателя стала некорректной или происходить со значительным шумом. В идеале, двигатель, на котором ведется регулировка, должен быть остывшим.

Итак, сначала необходимо добраться до маховика. Именно на этой детали отмечено значение верхней мертвой точки. Маховик скрыт под кожухом, а потому придется снять его. Перед снятием кожуха снимается масляная ванна воздушного фильтра. Облегчить задачу в процессе снятия кожуха можно, если зафиксировать все защелки при помощи резинок. Ключом раскручиваются все болтовые соединения, после чего крышка без проблем снимается.

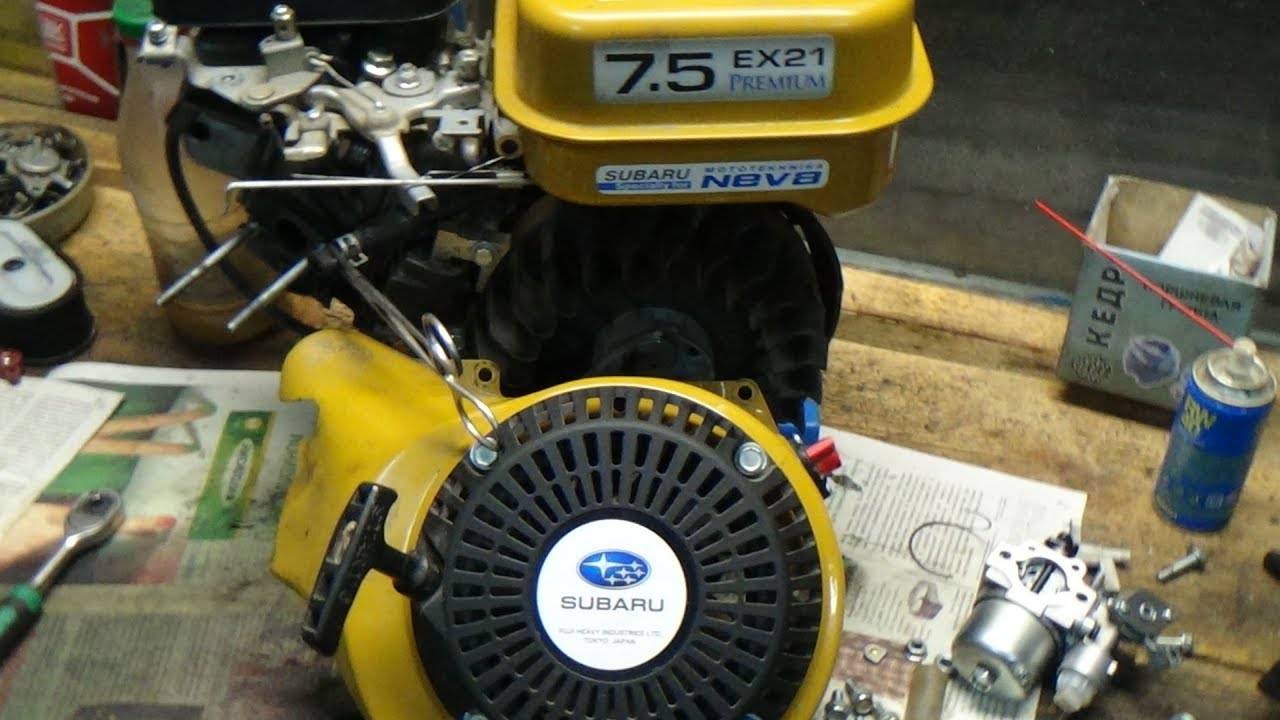

Ремонт двигателя мотоблока

Подобно любой технике, мотоблок нуждается в своевременном обслуживании: замене масла, чистке, регулировке двигателя и пр. Силовая установка, которая является самым сложным узлом сельскохозяйственного оборудования, склонна к выходу из строя. Часто отремонтировать агрегат можно своими руками. Потребуется соответствующий набор инструментов и знание базовых основ устройства двигателя мотоблока. К оборудованию прилагается инструкция, где описан порядок разборки и сборки узла.

Это несколько облегчает задачу. Если двигатель работает с перебоями, то для начала нужно проверить уровень топливной смеси в баке. Дизельные и бензиновые моторы обладают разным эксплуатационным ресурсом. Для первых типичный показатель — 4000 м/ч, а вторые способны наработать вдвое меньше. Причин их выхода из строя существует больше из-за повышенной мощности, что приводит к быстрому износу деталей и функциональных элементов конструкции. Нередко встречается неполадки выключателя электростартера.

Распространенные неисправности

Все неполадки двигателя для сельскохозяйственного оборудования подразделяются на две обширные категории:

1. Проблемы запуска.
2. Функциональные сбои.

Распространены и неполадки вариатора — механизма, передающего крутящий момент и способного плавно менять передаточное отношение в диапазоне предусмотренного регулирования. Ремонт обязательно должен предваряться тщательной диагностикой. Мелкие неисправности могут быть выявлены при плановом техническом обслуживании.

Регулировка клапанов — важная и необходимая процедура, призванная обеспечить надежную работу механизма и увеличить его эксплуатационный ресурс. Поэтому она должна проводиться с установленной производителем периодичностью. Необходимы следующие инструменты:

• набор гаечных ключей;
• крестообразная и плоская отвертки;
• тонкий щуп.

Некоторые модели могут потребовать и других ручных приспособлений. Смысл процесса регулировки заключается в том, чтобы установить зазоры клапанов двигателя мотоблока на нужную величину, которая указывается в руководстве пользователя. Пренебрежение этой операцией — частая причина преждевременного выхода мотора из строя. В наиболее распространенных моделях зазор впускных клапанов составляет 0,15 мм, выпускных — 0,2. Он устанавливается поворотом фиксирующей гайки. Если щуп свободно помещается, зазор отрегулирован верно.

Распространенные неисправности — проблемы с подачей топливной смеси. Если двигатель дымит или не запускается, необходимо проверить свечи зажигания. Неполадки в системе подачи топлива могут являться ответом на вопрос о том, почему стреляет мотор или не развивает обороты. Если при проверке выявляется, что свечи сухие, причину неполадок следует искать в системе подачи топлива в цилиндры. Для решения проблемы требуется выполнить следующие действия:

1. Заправить бак свежим бензином или дизелем.
2. Отвинтить топливный кран.
3. Вычистить дренажное отверстие в пробке резервуара.
4. Отсоединить топливопроводный шланг от входного штуцера в месте крепления к карбюратору.
5. Продуть жиклеры.

Если же топливо поступает в карбюратор, но не доходит до цилиндров, при попытке запуска мотора будет ощущаться повышенная вибрация. Проблема решается разборкой и чисткой узла. Необходимо продуть карбюратор насосом. Бывает, что двигатель не заводится от переизбытка топлива. Признаком такой неполадки служит мокрая свеча. Исправляется чисткой цилиндров и прокачкой мотора. Предварительно нужно отключить подачу топлива.

Если на свече обнаружен налет, необходимо очистить ее и проверить зазор между электродами. Он должен составлять 0,8 мм. Нужно проверить и наличие искры. Ее отсутствие говорит о возможной неисправности в электрической цепи. Распространенная неполадка — большой зазор между обмоткой катушки и магнитопроводом. Если двигатель приводится в действие электростартером, причиной отсутствия запуска могут являться:

• разрядка аккумулятора;
• неисправный стартер;
• перегорание предохранителя.

Если двигатель заводится, но не развивает обороты, глохнет или работает с перебоями, причинами могут быть следующие неполадки:

1. Засор воздушного фильтра.
2. Отложение в глушители продуктов сгорания топливной смеси.
3. Неправильная настройка карбюратора.
4. Износ деталей цилиндропоршневой группы.

Компрессия должна составлять 8 атм. Проверяется этот показатель путем подсоединения к свечному отверстию специального измерительного инструмента — компрессометра. Процедура диагностики заключается в проворачивании вала стартером. Если мотор не глушится, следует проверить работоспособность выключателя. В случае потребности зачищаются контакты или меняется сбойный элемент.

Конструкция мотоблока

В первую очередь конструкция мотокультиватора зависит от используемого в нём типа двигателя. Он может быть как двухтактным, так и четырёхтактным, работать на бензине или дизеле. Применяющийся двигатель составляет основу устройства, поэтому когда возникает вопрос, почему при работе глохнет мотоблок или совсем не запускается, виновниками считаются именно его узлы. Кроме него, в состав мотокультиватора входят:

• трансмиссия;
• ходовая часть;
• блок управления;
• навесные элементы.

Каждая часть устройства характеризуется своей надёжностью и оказывает влияние на безупречность работы мотоблока. В большей мере это относится к трансмиссии, подверженной наибольшей нагрузки при работе. Узлы и возникающие неполадки условно можно разделить на электрические и механические. К механическим узлам относятся все элементы, участвующие в передачи кинетической энергии, а к электрическим узлам — радиоэлектронные компоненты, обеспечивающие запуск, управление и поддержание работы двигателя.

Ремонт и регулировка, настройка оборотов

Ремонт двигателя рано или поздно ожидает любой мотоблок, пусть это будет Кайман, Патриот, Техас, Прораб, Викинг, Форза или какой-нибудь другой. Процедура его разборки и дефектовки проста и не требует какого-либо специнструмента.

Ремонт двигателя

Нужно учесть, что производителем не указываются конкретные пределы износа для дефектовки каких-либо узлов двигателя, поэтому данные ниже размеры указываются по аналогии с другими четырехтактными двигателями воздушного охлаждения:

• Слейте масло из картера и редуктора (если установлен), вывернув сливные пробки, и остатки топлива из бензобака.
• Снимите топливный бак, глушитель и воздушный фильтр.
• Отсоедините карбюратор, крепящийся к головке цилиндра двумя шпильками.
• Снимите механизм ручного стартера и кожух вентилятора.
• Зафиксировав маховик подручным инструментом так, чтобы не повредить лопасти вентилятора, отверните крепящую его гайку.
• После этого трехлапым универсальным съемником спрессуйте маховик с посадочного конуса.
• В случае, если причиной разборки стали плохой запуск и сниженная мощность двигателя, проверьте, не разбит ли шпоночный паз, так как в этом случае маховик сместится и изменится угол опережения зажигания, определяемый магнитной меткой на нем.
• Снимите катушку зажигания и обмотку освещения, если она имеется на двигателе.
• Открутив болты крепления клапанной крышки, отверните четыре болта крепления головки цилиндра, расположенные под этой крышкой, и снимите головку. Для проверки герметичности клапанов переверните головку камерой сгорания вверх и заполните ее керосином.
• Если керосин в течение минуты не появится во впускном или выпускном канале головки, герметичность клапанов можно считать удовлетворительной, в противном случае их нужно притереть абразивной пастой к седлам либо (при обнаружении прогара) заменить.
• На моделях, оснащенных редуктором, снимите его крышку и извлеките вторичный вал, после чего спрессуйте с коленвала ведущую шестерню или звездочку (в зависимости от типа редуктора). Шестерни, имеющие заметную выработку по зубу, замените.
• Открутите болты, удерживающие заднюю крышку по периметру, и снимите ее, после чего Вы сможете извлечь распредвал из картера.
• Освободив таким образом пространство в картере, открутите болты, соединяющие нижнюю крышку шатуна с его телом, извлеките крышку и коленвал.
• В картер протолкните поршень вместе с шатуном.

При обнаружении люфтов в подшипниках замените их. Также, поскольку ремонтные размеры деталей не предусмотрены, заменяются новыми:

• Шатун: при увеличенном до ощутимого радиальном люфте на шейке коленвала;
• Коленвал: при задирах на шатунной шейке;
• Картер: при значительном (более 0,1 мм) износе зеркала цилиндра в наибольшем месте;
• Поршень: при механических повреждениях (сколах, задирах вследствие перегрева);
• Поршневые кольца: при увеличении зазора в стыке свыше 0,2 мм, если само зеркало цилиндра не имеет выработки, достигающей предела отбраковки, а также при ощутимом угаре моторного масла.

Перед обратной сборкой смажьте все трущиеся детали чистым моторным маслом, а покрытые нагаром поверхности камеры сгорания и днища поршня очистите, дабы снизить теплонагруженность этих мест. Сборка мотора осуществляется в порядке, обратном сборке.

При установке распределительного вала обязательно совместите метку на его шестерне с аналогичной меткой на шестерне коленвала.

Головка цилиндра

Болты крепления головки цилиндра протягивайте равномерно крест-накрест в два прохода, конечный момент должен составлять 24 Н*м. Гайка маховика протягивается моментом 70 Н*м, а шатунные болты – 12 Н*м.

После сборки двигателя, а также регулярно при эксплуатации (каждые 300 моточасов) необходимо отрегулировать зазоры клапанов. Порядок операций:

Выставьте поршень в верхнюю мертвую точку такта сжатия (так как меток на маховике нет, проконтролируйте это тонким предметом, введенным в свечное отверстие)

Важно не перепутать ВМТ сжатия с ВМТ выпуска – клапана должны быть закрыты!
Ослабив контргайку, вращением гайки посередине коромысла отрегулируйте зазор для соответствующего клапана, после чего зафиксируйте контргайку. Зазор, выставляемый при помощи плоского щупа, должен составлять 0,15 мм на впускном клапане и 0,2 мм – на выпускном.
Провернув коленчатый вал ровно на два оборота, заново проверьте зазоры – их отклонение от установленных может означать большой люфт распредвала в подшипниках.

Описание

Мотоблоки Зубр, Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза обладают достаточно большой популярностью среди покупателей, которые ценят оптимальное сочетание цены и предоставляемого качества. Их использование целесообразно для множества сельскохозяйственных работ, с которыми прекрасно справляется эта техника.

Вот лишь неполный список того, для чего используются данные мотоблоки:

вспашка почвы различной плотности;

• культивирование грунта;
• кошение травы для заготовки сена;
• уборка урожая (свеклы, картофеля и пр.);
• обработка почвы между грядками и т.д.

Как мы видим, Зубр делает практически всю работу, характерную для сельской местности. Это настоящий помощник для любого фермера, который проводит свое время с пользой, т.е. обрабатывает землю, садит картофель и прочие корнеплоды, ухаживает за скотиной и т.д.

Такая популярность вполне оправдана, ведь при производстве мотоблоков Зубр используются только качественные комплектующие, прошедшие специальное тестирование. Вообще, модельный ряд Зубров довольно обширный, начиная от небольших мощностей и заканчивая тяжелыми агрегатами с силовыми установками.

Сегодня нашему вниманию представлены мотоблоки дизельные Зубр с двигателем 6 л.с., в которых в качестве топлива используется дизель. Данное обстоятельство позволяет им показывать более высокие рабочие показатели, чем у аналогичных по мощности двигателей, но работающих на бензине.

К тому же, дизельное топливо более экономично, что представляет собой дополнительный плюс в сторону данных мотоблоков. В категории дизельных мотоблоков с мощностью 6 л.с., компанию Зубр представляет модель НТ 105, которая может справляться даже с самыми сложными участками земли, т.е. целиной.

Это стало возможным, благодаря применению червячного редуктора и многодискового сцепления, входящих в конструкцию агрегата.

Если у вас в наличии полноценный земельный участок с огородом и домашним скотом, то вам имеет смысл приобрести дополнительное навесное оборудование для данного мотоблока, которое позволит существенно расширить область его применения:

• транспортировка различных грузов;
• благодаря использованию картофелесажалки, вы можете довольно быстро и качественно садить картофель на своем огороде;
• уборка снежных массивов и т.д.

В стандартной комплектации, дизельный мотоблок Зубр имеет в своем наличии почвофрезу, а также пневматические колеса. Даже этого минимального набора вполне хватает, чтобы конкурировать с европейскими производителями, отличаясь от них еще и более приемлемой ценой.

Для наших соотечественников это то конкурентное преимущество, которое и формирует повышенный спрос на технику Зубр.

Технические характеристики и цена

Мотоблок Зубр НТ 105 имеет в своем наличии 4-тактный дизельный двигатель марки KM178F.

Помимо этого, он обладают следующими техническими характеристиками:

• тип используемого топлива – дизель;
• объем двигателя – 296 см3;
• максимальная мощность – 6 л.с.;
• объем бака с горючим – 3,5 л;
• ширина обрабатываемой полосы – регулируемая, от 75 см до 105 см;
• глубина вскапывания – регулируемая, от 80 до 300 мм;
• тип сцепления – многодисковое, в масляной ванне;
• скорости – две вперед и одна назад;
• общая масса – 120 кг;
• расход горючего – 1,5 литра за один час работы;
• тип запуска – ручной;
• грузоподъемность – 350 кг;
• тип охлаждения – воздушное;
• габаритные размеры – 174см/150см/98см.

Цена данного агрегата составляет порядка 35 тысяч рублей. В данную стоимость не входит навесное оборудование, которое нужно приобретать отдельно.

Конструкция мотоблока

Важной движущей частью описываемого устройства выступает двигатель, который способен функционировать как на бензине, так и на дизельном топливе. Такое составляющее оборудования может быть либо двухтактным, либо четырехтактным. Характерной чертой этих моторов считается то, что в них вмонтированы специально предназначенные для этого регуляторы частоты вращения, способные упростить процесс работы

Мощность двигателя может варьироваться от пяти до десяти литров. Стоит также отметить, что с наибольшей трудностью во время ремонта специалисты сталкиваются именно в этой части мотоблока

Характерной чертой этих моторов считается то, что в них вмонтированы специально предназначенные для этого регуляторы частоты вращения, способные упростить процесс работы. Мощность двигателя может варьироваться от пяти до десяти литров. Стоит также отметить, что с наибольшей трудностью во время ремонта специалисты сталкиваются именно в этой части мотоблока.

Следующим элементом устройства считается трансмиссия, имеющая некоторое число вариаций:

• Зубчатая.
• Зубчато-червячная.
• Ременно-зубчато-цепная.
• Гидрообъемная.

Немаловажной составляющей описываемого устройства считается агрегатированная система, благодаря которой к мотоблоку становится возможным присоединить дополнительные сельскохозяйственные приспособления. Управление данным механизмом может находиться или на его ручках, или на рулевых штангах. А также в этом месте располагается муфта сцепления и газ

В некоторых сложных конструкциях порой можно встретить тормоз

А также в этом месте располагается муфта сцепления и газ. В некоторых сложных конструкциях порой можно встретить тормоз

Управление данным механизмом может находиться или на его ручках, или на рулевых штангах. А также в этом месте располагается муфта сцепления и газ. В некоторых сложных конструкциях порой можно встретить тормоз.

Описание мотоблока

Прежде чем выяснить, как осуществляется ремонт редуктора мотоблока Каскад, следует ознакомиться с подобным агрегатом более подробно. Он представляет собой разновидность сельскохозяйственной техники, которая отлично подходит для обработки небольших участков земли.

Производителем модели представляется акционерное общество Редуктор-ПМ, основным направлением деятельности которого является разработка и изготовление трансмиссий и редукторов для вертолетной техники. Мотоблок Каскад отличается простотой в эксплуатации, позволяющей успешно использовать его без длительной предварительной подготовки.

Модель имеет небольшие габариты и малый вес, что позволяет упростить её транспортировку и использование. При этом рабочие характеристики изделия делают его подходящим для выполнения сложных задач, что сделало Каскад одной из самых востребованных моделей.

Существующие модификации мотоблока отличаются между собой типом силового агрегата, предусмотренного конструкцией. Среди доступных вариантов целесообразно упомянуть:

• Briggs&Stratton американского производства;
• Robin-Subaru, изготовленный в Японии;
• Honda одноименного японского производителя;
• ДМ-66, производимый в РФ;
• ДМ-68 российского производства.

Модификации отличаются между собой номером модели, что позволяет быстро определить установленную разновидность двигателя. Изделия с силовыми агрегатами иностранного производства выпускаются под серийным номером МБ-61, а отечественные аналоги обозначаются как МБ-6.

Наибольшее распространение получил мотоблок с отечественным мотором, что обусловлено его более доступной стоимостью.

Принцип работы

Планируя изучить устройство редуктора мотоблока Каскад, а также его типичные поломки, следует рассмотреть принцип работы изделия. Он полностью идентичен аналогичной технике подобного класса и предполагает, что устройство осуществляет движение за счет тягового усилия двигателя, за счет которого осуществляется работа навесного оборудования.

Мотоблоки поставляются покупателям с минимальным набором дополнительных приспособлений, однако при желании их можно купить, что позволит значительно расширить функционал изделия.

Технические характеристики

Рабочие показатели агрегата напрямую зависят от типа двигателя, предусмотренного его конструкцией. Поскольку наибольшее распространение получили модификации с отечественными моторами, технические параметры мотоблока Каскад следует изучить на их примере.

Ключевыми параметрами моделей серии МБ-6 являются:

• тип силового агрегата — 4-х тактный, карбюраторного типа с воздушной системой охлаждения;
• число цилиндров — 1, диаметром 7,6 см;
• объем/мощность двигателя — 317,4 см3/6 л.с.;
• колесная схема — 2х2;
• тип сцепления — клиноременная передача;
• число передач — 2 вперед, 2 назад;
• масса — 103 кг;
• расход топлива — 2л/ч;
• объем бака — 4,5 л
• габариты (ДхШхВ) — 1,5х0,6х1,15 м;
• захват — 0,93 м.

Важно помнить о том, что подобного рода оборудование может использоваться при температуре не ниже -5 и не выше 35 градусов. Это несколько ограничивает применение устройства в холодное время года. Силовые агрегаты зарубежных производителей отличаются большей мощностью и экономичностью, а также способностью стабильно работать даже в экстремальных условиях

Их очевидным недостатком можно считать высокую стоимость, а также затратность в обслуживании

Силовые агрегаты зарубежных производителей отличаются большей мощностью и экономичностью, а также способностью стабильно работать даже в экстремальных условиях. Их очевидным недостатком можно считать высокую стоимость, а также затратность в обслуживании.

Типичные поломки мотоблоков

Бензиновые и дизельные мотоблоки могут ломаться по различным поводам, и чаще всего поломки происходят по следующим причинам*

1. Бензиновый (дизельный) мотоблок не заводится, отсутствует искро-образование причины: неисправна свеча зажигания, неисправна катушка зажигания (магнето), повреждение деталей ручного стартера, засор топливной системы, износ цилиндро-поршневой группы;
2. Глохнет мотоблок, возможные причины: засор топливной системы (отсутствует подача топлива), износ цилиндро-поршневой группы, разрегулирован карбюратор, засор воздушного фильтра;
3. Мотоблок не едет, основные причины: изношен либо порван приводной ремень, вышел из строя редуктор привода, износ ремня привода хода, не отрегулировано натяжение приводного ремня, не отрегулирован трос управления ходом;
4. Не крутятся рабочие фрезы мотоблока, основные причины: изношены детали редуктора (зубчатое колесо, звездочка); износ ремня/цепи привода фрез, не отрегулирован/поврежден трос управления приводом фрез.

Сервисный центр Servy не первый год ремонтирует мотоблоки и поэтому можно выделить основные причины вышеперечисленных поломок. Среди них: ненадлежащей эксплуатация (не проводится техническое обслуживание), несвоевременная чистка мотоблока, использование не качественной бензо-смеси (масло и бензин, дизель) или не рекомендованного топлива, несвоевременная замена масла в двигателе или редукторе мотоблока, использование не рекомендованных фрез и других насадок к мотоблокам, многочасовая бесперебойная работа мотоблока, механические повреждения агрегатов устройства. Однако все поломки при правильном и профессиональном подходе легко поддаются ремонту специалистами сервисного центра Servy.

Двигатель УМЗ — 341 для мотоблока Агро — технические характеристики, инструкция, неисправности

В 1999 г. ОАО Уфимское моторостроительное производственное объединение» приступило к изготовлению карбюраторного двигателя нового поколения УМЗ — 341, разработанного заводскими специалистами. Этот одноцилиндровый четырехтактный двигатель мощностью 8 л.с. по всем параметрам соответствует лучшим мировым аналогам, а в России ему просто нет равных. Первоначально он создавался для мотоблока «Агрос».

Двигатель для мотоблока Агро УМЗ-341 — руководство по эксплуатации скачать

Каталог запчастей двигателя УМЗ-341 и УМЗ-341Э — скачать

Для перевода двигателя на бензин Аи-92 необходимо заменить свечу А11-3 на свечу А17В и отрегулировать угол опережения зажигания, сместив его на 2 градуса против часовой стрелки.

Методическое указание по переводу двигателя УМЗ — 341 и его модификаций на бензин Аи-92 / Аи-80 от производителя скачать (эта информация с сайта завода производителя)

Подробные технические характеристики двигателя УМЗ-341

Двигатели рассчитаны на эксплуатацию в следующих условиях:

— температура окружающего воздуха от минус 20 до плюс 40°С.

— относительная влажность окружающего воздуха до 98% при температуре плюс 25°С

Двигатели УМЗ-341 и УМЗ-341Э представляют собой одноцилиндровый, четырехтактный, бензиновый, карбюраторный двигатель с верхним расположением клапанов, искровым зажиганием, с горизонтальным расположением вала двигателя, с наклонным расположением цилиндра, имеет центробежный всережимный регулятор оборотов уравновешивающий вал.

Двигатель УМЗ-341 предназначен для установки на мотоблоке Агро производства ОАО»УМПО», поставляемый на внутренний рынок и на экспорт в страны с умеренным климатом

Двигатель УМЗ-341 Э изготовлен на основе базовой модели УМЗ-341 и предназначен для привода электроагрегата АБ-4.

РЕГУЛИРОВКА ДВИГАТЕЛЯ

Регулировка карбюратора УМЗ-341

Регулировка карбюратора двигателя производится в случае неустой­чивой работы двигателя

1 Запустить двигатель и прогреть его без нагрузки от 2 до 3-х минут.

2 Вывернуть винт регулировочный холостого хода 8 (рисунок 3) до положения, при котором двигатель начинает работать неустойчиво медленно заворачивая винт, добиться устойчивой бесперебойной работы двигателя

3 Вращением упорного винта 10 установить дроссельную заслонку в положение наименьшего открытия, при котором двигатель устойчиво работает на минимальной частоте вращения холостого хода, затем вращением регулировочного винта 12 добиться максимального увеличения оборотов двигателя. Упорным винтом 10 отрегулировать регламентированные обороты

4 Если бензин переливается через поплавковую камеру карбюра­тора необходимо снять поплавковую камеру и проверить состояние поп­лавка, запорной иглы, седла клапана

Карбюратор

Регулировка тепловых зазоров клапанов на двигателе УМЗ- 341

Регулировку зазоров между клапаном и коромыслом производить на холодном двигателе в следующей последовательности

— снять крышки 4 и 5 головки цилиндра и стартер;

— проверить затяжку гаек крепления головки цилиндра;

— установить поршень в верхнюю мертвую точку (ВМТ) такта сжатия,

— отпустить контровочную гайку 6 и втулку 7 коромысла 8 и, вставив пластину щупа 0.08 или 0,1 мм между пятой коромысла 8 и торцем клапана 3, затянуть втулку 7 так, чтобы пластина щупа проходила в зазор без закусывания затянуть контровочную гайку 6;

— проверить тепловые зазоры между пятой коромысла и торцем стержней впускного и выпускного клапанов

Установить крышки головки цилиндра и стартера на место, закрепив гайками.

Примечание: Для более точной установки поршня в верхнюю мертвую точку необходимо снять кожух вентилятора и совместить метку»Э”на торце маховика со штифтом “Г «на корпусе картера (рисунок 1 лист З).

Устройство двигателя

Неисправности двигателя

Приводим первый лист возможных неисправностей и методов их устранения из руководства пользователя, боле подробно вы узнаете изучив инструкцию полностью.

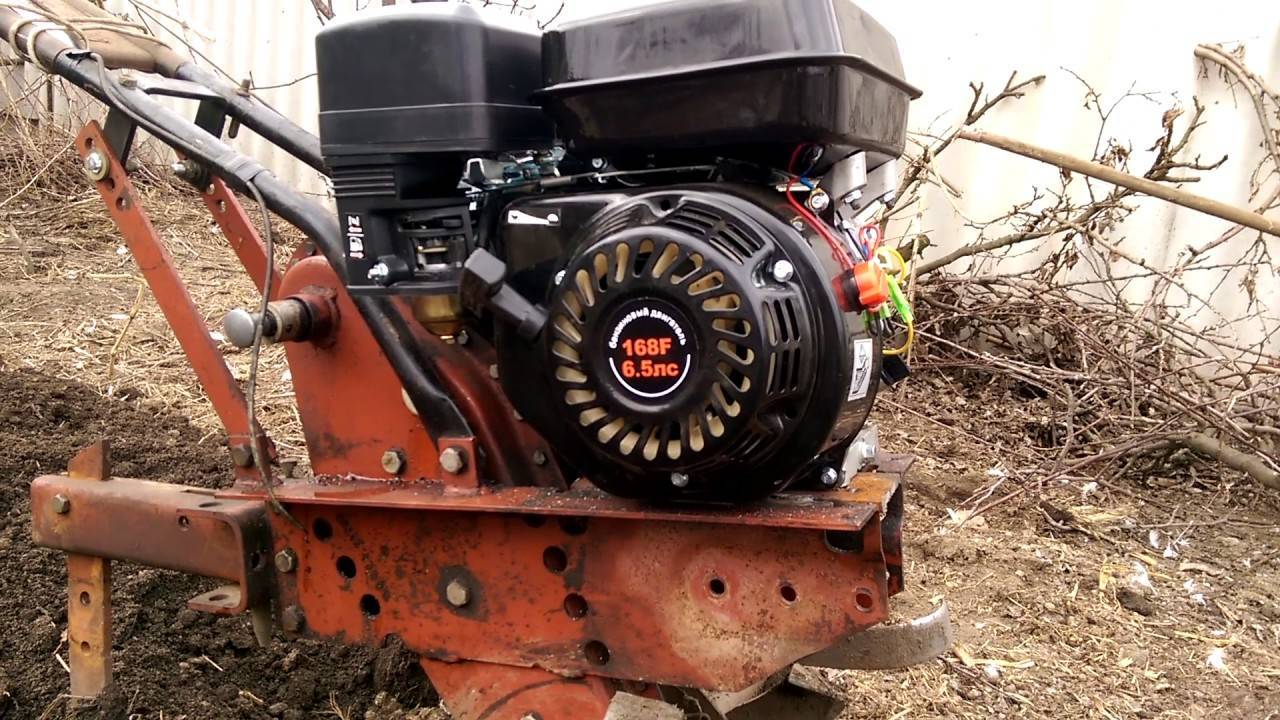

Замена двигателя УМЗ 341 на мотоблоке Агро на китайский двигатель Lifan — видео

Как заменить двигатель УМЗ-341 установленный на мотоблоке Агро на Lifan? Многие хотят заменить этот двигатель на более современный, для них очень полезное видео.

В данной статье описана регулировка мотоблока, а именно основных его частей: карбюратора, клапанов и топливной системы. Процесс это нелегкий, поэтому мы также приложили несколько фото и видео.
